Высоковольтный генератор (ВВГ) с питанием 5 вольт:
Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.
Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..
Про питание от аккумулятора и про циклический таймер будет в следующих статьях.
Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).
Высоковольтный генератор с алиэкспресс DC 15kV Hight Voltage
Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..
Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.
Схема высоковольтного генератора для электростатического копчения
Весь процесс сборки показан в видео — высоковольтный генератор для электростатического копчения своими руками
(если видео не открывается из-за блокировки, то нужен VPN)
или смотрите его на моем RuTube канале : https://rutube.ru/video/d306e3292c9b0a8892d6aa0982710248/
Для самостоятельной сборки ВВ генератора :
Внимание: иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.
ВВ генератор
Импульсные блоки питания AC-DC http://alii.pub/68pnc4
— выбрать блок питания 100-240 V (AC) — 5V, 2А (DC)
Высоковольтные конденсаторы
Высоковольтные диоды 2CL77 http://ali.pub/1z9g3e
Резистор высоковольтный 10 мОм 2 Вт http://got.by/4qsooz
Резистор высоковольтный 10 мОм 5 Вт (рекомендуется) http://ali.pub/5g3odo
Конденсатор 0,01мкФ 100В http://ali.pub/2emik9
Резистор 10 мОм 1Вт http://ali.pub/37p6b5 (они там разные, надо выбрать — 10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт параллельно и 2 таких цепочки — последовательно.
В итоге получим 2Вт 10мОм Или, еще лучше — сделать 3 цепочки по 3 резистора (всего 9 шт). Эти сборки надо будет залить термоклеем или эпоксидной смолой.
Шланг (трубка) для аквариума 6 мм http://ali.pub/254pse
Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn
— набор для сборки киловольтметра на 50 кВ http://alii.pub/652b0q Необходимо заказать такой набор: измерительная головка на 50 кВ вместе с резистором 500 мОм в комплекте ( 50KV and resistance). Резистор подключается последовательно к любому выводу головки.
При заливке (пропитке) ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса http://ali.pub/fw9hv ). Он подключен через MT3608 http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.
Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из «поднебесной», где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!
Так же см. — что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528
ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!
Так же рекомендую обратить внимание на дымогенераторы и сборно-разборную автономную электростатическую коптильню холодного копчения ЭВК-100 , которые изготавливает «АТФ-Сервис» (г. Королев).
Посмотреть стоимость на мои устройства для электростатики, а так же сделать заказ вы можете здесь.
Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек — возврат части денег за покупки)!
Станьте партнером Aliexpress и покупайте со скидками!
Источник: vitaliypavlov.ru
Самодельный трансформатор с 6 В до 30000 В
Порой электронику необходимо получить высокое напряжение для различных целей. Сделать это не так уж сложно, если смастерить самодельный повышающий высоковольтный трансформатор, способный выдать 30 кВ из обычных 6 В.
Изготовление повышающего трансформатора на 30000 Вольт
Нам понадобится разборный сердечник из старого телевизора с кинескопом. Там он используется тоже в высоковольтном трансформаторе строчной развертки.
Делаем каркас под катушку. Обматываем одну сторону плотной бумагой и склеиваем суперклеем.
Снимаем с сердечника каркас и устанавливаем его для удобства на маркер. Далее обматываем слоем скотча.
Берем проволоку 0,2 мм толщиной, старый трансформатор как раз кстати.
Один конец очищаем от лака, наматываем на провод и припаиваем.
Изолируем термоусадкой. Кладем на всю длину каркаса и обматываем слоем скотча.
Матаем обмотку в ряд виток к витку. Каждый слой — 200 витков.
После каждого слоя кладем два слоя скотча и один слой изолентой.
Такая многослойность нужна обязательно, иначе катушку запросто пробьет высоким напряжением.
Намотали еще 200 витков — производим опять тройную изоляцию.
Итак должно быть 5 слоев по 200 витков. Общее количество, как вы наверное уже подсчитали, 1000 витков. Надеваем катушку на каркас.
С противоположной стороны мотаются две обмотки обычным проводом. Первая (синяя) 6 витков, вторая (желтая) 5 витков. Фиксируем суперклеем.
Схема генератора
Перед вами классическая схема блокинг-генератора на одном транзисторе. Проще не придумаешь. Собираем схему на биполярном транзисторе.
В настройке генератор практически не нуждается. И при исправных деталях работает сразу. Но если только генерация не запустилась с первого раза — попробуйте поменять вывода одной из обмоток между собой, тогда все должно заработать.
Испытания высоковольтного трансформатора
Запитываем схему от аккумуляторной батареи 6 В. Высоковольтный генератор в работе.
Дуга упала на изоляцию и тут же почти зажгла ее.
Частота генерации порядка около 10-15 кГц. При такой частоте высоковольтные разряды не так опасны, но все же не стоит прикасаться к токоведущим проводам во время работы трансформатора.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
Как сделать простейший высоковольтный преобразователь, содержащий всего 3 детали, схема, ее работа, намотка трансформатора

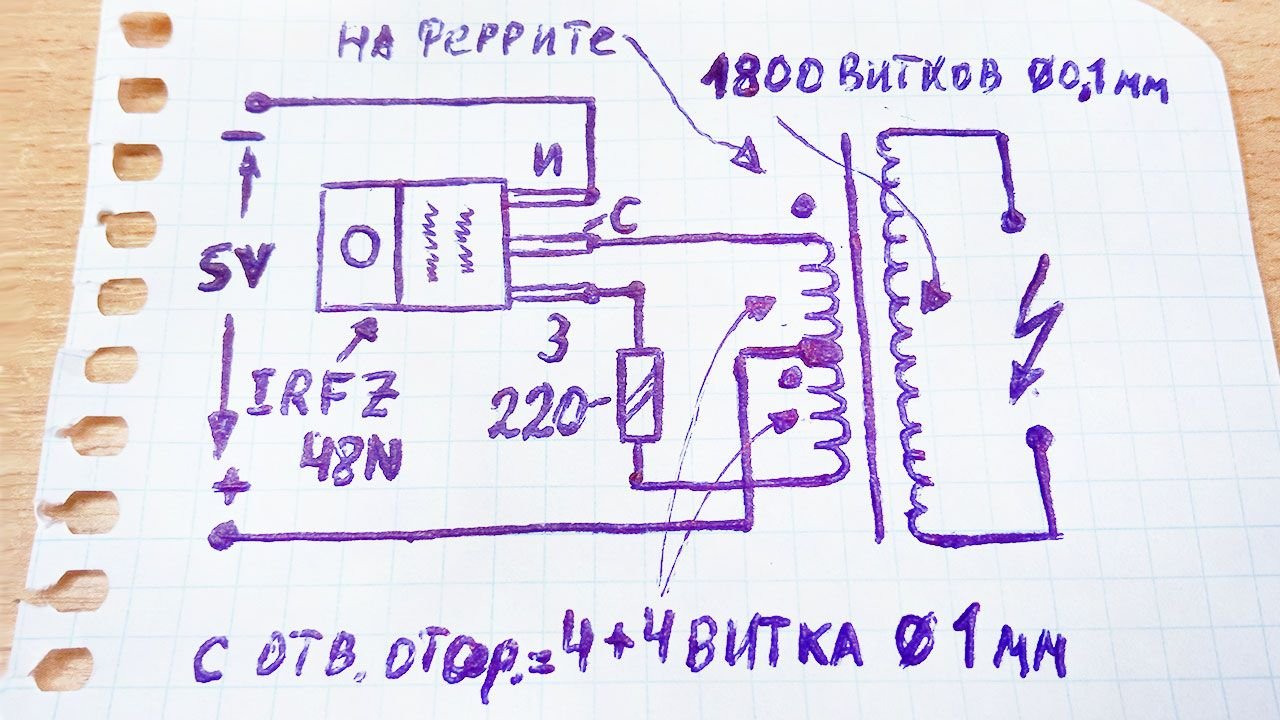

В этой статье предлагаю вашему вниманию рассмотрение простейшей электронной схемы преобразователя, позволяющий получать высокое напряжение на выходе. Сама же схема собрана всего на трех электронных компонента. Это импульсный трансформатор с ферритовым сердечником, полевой транзистор и резистор. Схема высоковольтного преобразователя напряжения приведена ниже на рисунке.
В данной схеме важно правильно намотать импульсный трансформатор. Поскольку именно от качественной его намотки и сборки зависит насколько хорошо будет работать этот преобразователь напряжения. Поскольку мы имеем дело с относительно высоким напряжением, а это где-то порядка нескольких киловольт, то неправильная намотка может привести к быстрому пробою изоляции трансформатора и последующему выходу его из строя.

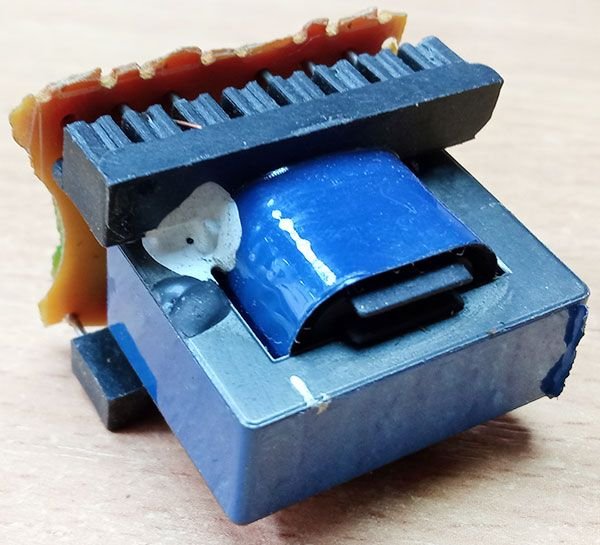

Итак, нам понадобится Ш-образный ферритовый сердечник, имеющий каркас. Для примера я взял сердечник от старого компьютерного блока питания. Его размеры – 33мм*28мм*12мм.

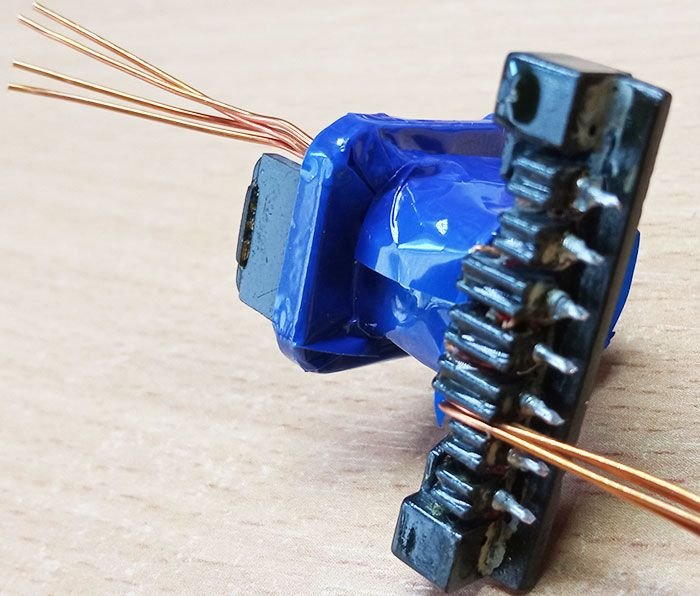

Чтобы разобрать подобный трансформатор, не повредив ферритовый сердечник, его нужно минут на 5-10 погрузить в кипящую воду. После этого половинки ферритового сердечника легко можно отсоединить друг от друга. Они изначально склеены и простым усилием вы можете только повредить этот сердечник (он хрупкий).
Когда же уже ферритовый сердечник разобран, и с каркаса снята вся имеющаяся намотка, то можно теперь приступать к новой намотке нужного количества витков. На рисунке со схемой нарисовано, что первичная обмотка содержит 8 витков, и она разделена на две части (каждая имеет по 4 витка). Диаметр провода первичной обмотки можно взять где-то в районе 1 мм. Причем лучше первичку мотать шиной, то есть из нескольких более тонких проводов (допустим 2 жилы, каждая по 0,5 мм).

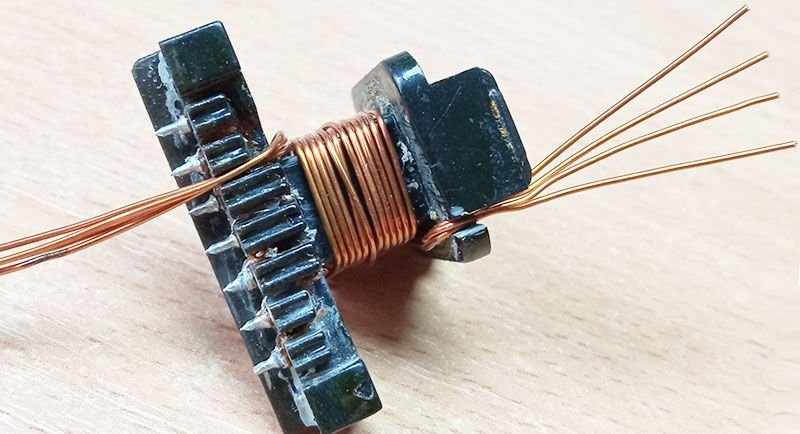

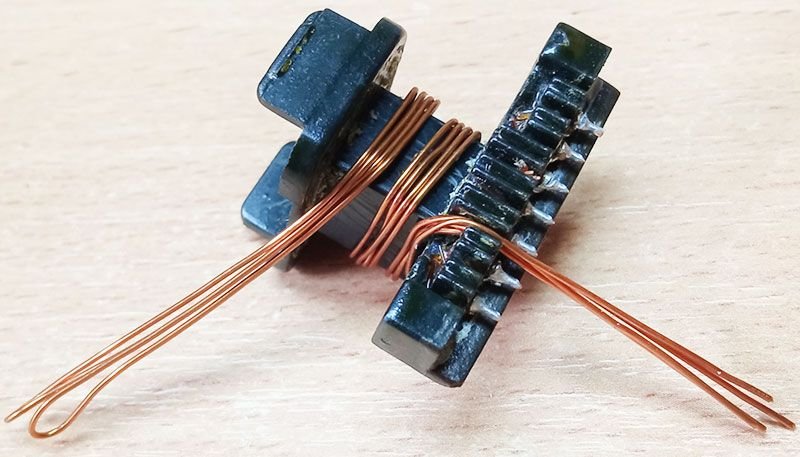

Также обязательно нужно делать изоляцию между слоями обмоток. Итак, чтобы сразу намотать обе части первичной обмотки мы берем допустим 4 жилы, каждая из которых диаметром по 0,5 мм. Сразу все 4 жилы и наматываем на каркасе трансформатора. Делаем 4 витка. Далее мы 2 жили будем использовать как одна часть первичной обмотки, и две других жилы будут второй частью первички.
То есть, когда полностью будут намотаны все обмотки (и первичная и вторичная), мы отсоединим жилы первичной обмотки и спаяем их нужным образом.
Далее мы делаем слой изоляции, который отделит первичную обмотку от вторичной. И ее обязательно нужно делать качественно, поскольку высокое напряжение вторичной обмотки легко может пробить себе путь через наиболее короткое расстояние, где не будет изоляции. То есть, между первичной и вторичной обмоткой может возникнуть электрическая дуга, которая испортит весь трансформатор, сделав его не пригодным для дальнейшего использования в преобразователе.
Теперь на слой изоляции начинаем наматывать вторичную, повышающую обмотку. Она содержит 1800 витков медного изолированного провода диаметром около 0,1 мм. Думаю должно быть понятно, что чем больше витков содержит вторичная обмотка, тем выше мы получим выходное напряжение. Но, слишком большое напряжение опасно тем, что оно легко может пробивать слабые места в изоляции трансформатора, что выведет его из строя. Это обязательно учтите.

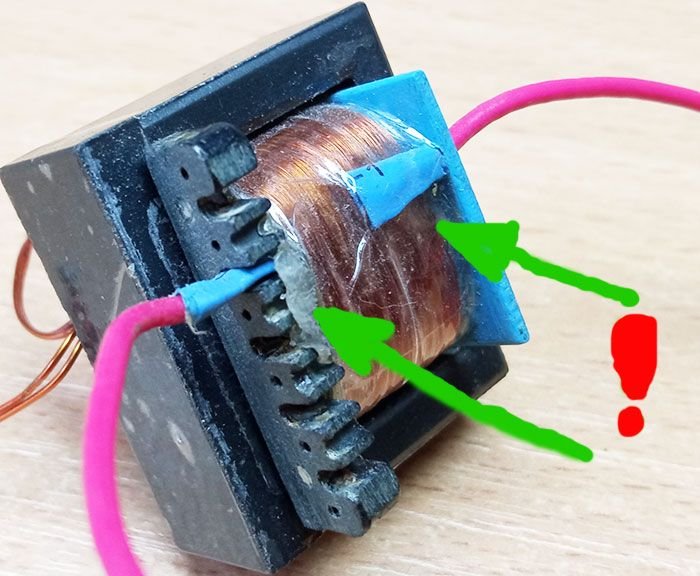

Важным моментом при намотке вторичной обмотки является также хорошая изоляция мест соединения выводов самой обмотки с проводами, что будут выходить наружу (сами выводы вторичной обмотки).

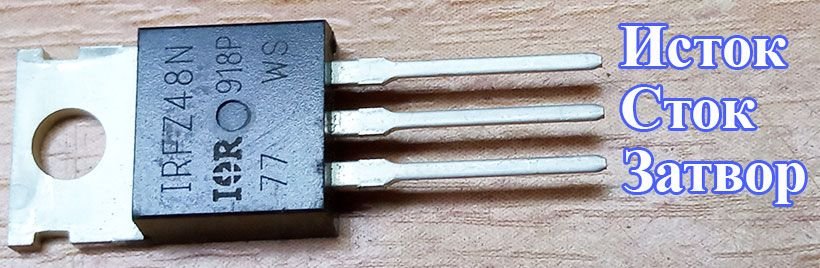

После того, как трансформатор намотан, можно приступать к пайке схемы высоковольтного преобразователя напряжения. Для тех, кто не понял где какие выводы у полевого транзистора, то вот подсказка на картинке ниже.
Для того, чтобы сделать отвод от середины в нашем повышающем импульсном трансформаторе на первичной обмотке мы конец одной части этой первички соединяем с концом второй части этой первички. Естественно, пары проводов первичной обмотке предварительно нужно вызвонить мультиметром, электронным тестером.
Схема этого высоковольтного преобразователя питается от напряжения 5 вольт постоянного тока. Сила потребляемого тока может достигать до десятка ампер (обычно это до 10 А, и это зависит от режима работы самой схемы, размеров конкретного трансформатора, рабочей частоты и т.д.). Полевой транзистор желательно прикрутить к небольшому радиатору, поскольку он будет нагреваться. Чем больше напряжение мы подадим на схему (более 5 вольт), тем сильнее может быть нагрев транзистора.
Импульсный трансформатор для данной схемы преобразователя можно делать из разных типов сердечников (гантели, кольца, Ш-образный сердечник с зазором и без него), при этом будет также разный режим работы этого устройства. Если есть желание и возможность, то попробуйте эту схему собирать на разных трансформаторах и выбирать наилучший вариант.
