Не так давно мы с вами подробно разобрали довольно внушительное число стационарных ЦАПов. Уверен, каждый там смог подобрать что-то подходящее конкретно для себя. Сегодня же я предлагаю сделать следующий шаг в сборке вашего домашнего сетапа и рассмотреть к ним в связку стационарные усилители для наушников. В список, как обычно, войдут в основном те модели, которые я успел протестировать лично.
В данной подборке, кстати, мы не будем ограничиваться и поставим в один ряд как гибридные (ламповые), так и чисто транзисторные решения.
Усилитель xDuoo MT-601
Начать стоит с наиболее «лампового» по звучанию гибридного усилителя в классе А: xDuoo MT-601.
Базируется он на лампах 6N11 или E88CC и предлагает довольно скромную для данного форм-фактора выходную мощность в 200 мВт на 32 ома нагрузки. Зато работать аппарат может как в режиме предусилителя, так и в качестве классического усилителя для наушников.
#7 Распаковка Усилителя для наушников Neoteck
Тем, кто любит в звуке максимальный окрас и тембральное насыщение — это ваш выбор. Тут ламповость прямо в лучшем своем проявлении.

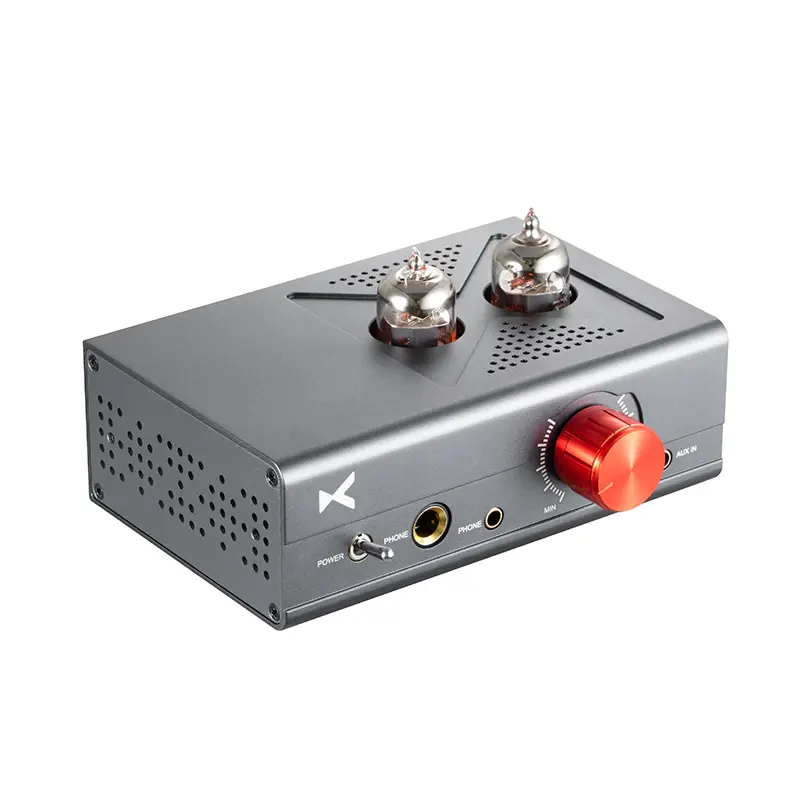

Усилитель xDuoo MT-602
xDuoo MT-602 — это, можно так сказать, продвинутая версия предыдущего устройства.
Выполнен аппарат в классе А, базируется уже на двух лампах 6J1 и выдает куда более внушительные 1.3 Вт на 32 Ома нагрузки.
Предусмотрены два режима работы: предусилителя и усилителя для наушников. Из плюсов, девайс способен принимать сигнал как по AUX, так и по RCA.
В звучании MT-602 лампа уже играет не столь кардинальную роль, скорее слегка окрашивая звук и добавляя в него нотки мелодичности. Если есть желание чуть-чуть украсить звучание своего ЦАПа — этот усилитель максимально рациональное решение.

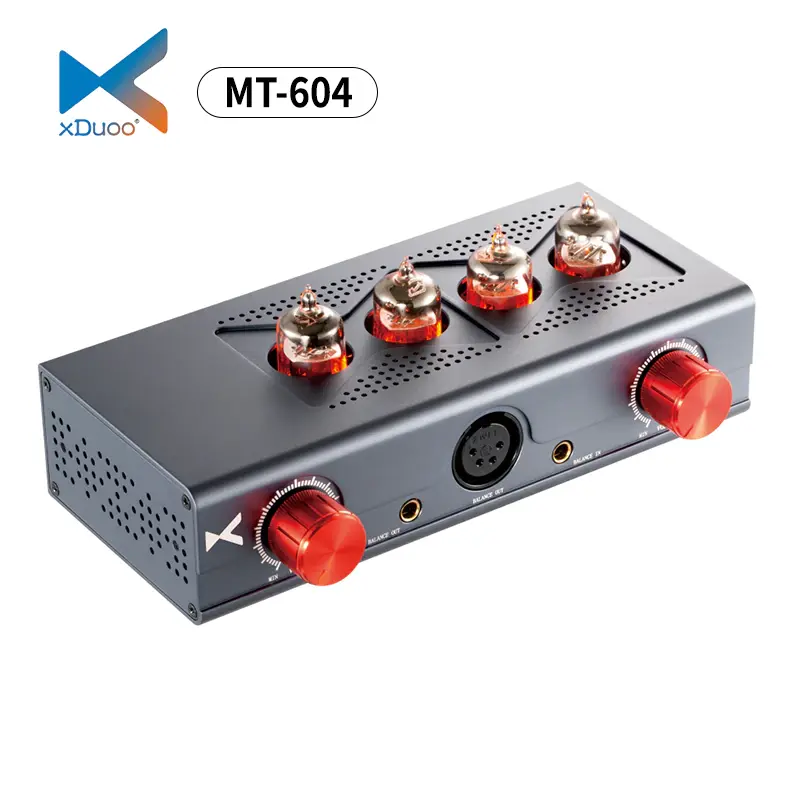

Усилитель xDuoo MT-604
Ну и самая продвинутая версия из этой серии — это полностью балансный усилитель xDuoo MT-604.
По сути, его получили при помощи слияния двух MT-602. Это видно по удвоенному числу ламп и раздельным регуляторам для левого и правого канала. Мощности стало уже 2 Вт на 32 Ома нагрузки, есть два балансных входа на XLR разъемах и пентаконе 4.4 мм., только вот выход оставили только на наушники.
Впрочем, реализовали его тоже в двух вариантах: XLR и пентакон 4.4 мм. По звучанию мы имеем ровно то же, что было в MT-602, только с заметно выросшим уровнем выходной мощности. То есть стало еще злее и динамичнее. Очень годный девайс.

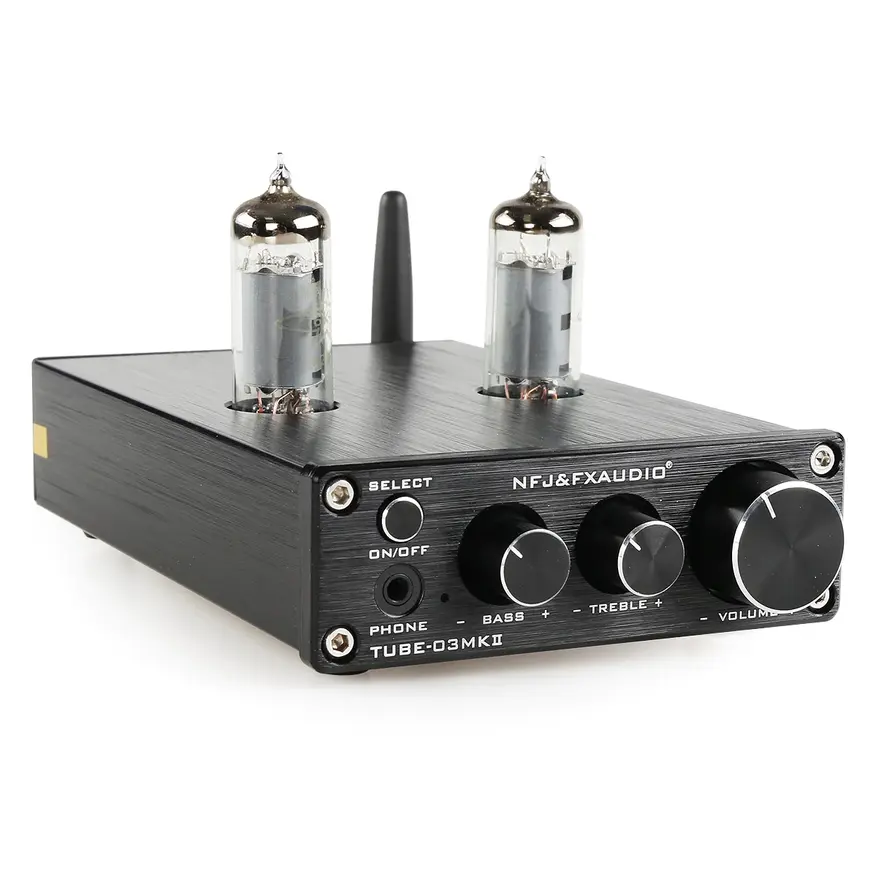

Усилитель FX-Audio Tube-03 MKII
Существуют недорогие гибридные решения и от других брендов, например FX-Audio.
Как выбрать усилитель для наушников?
В своей модели Tube-03 MKII производитель решил перестрелять вообще всех зайцев, так как встроил туда еще и функцию беспроводного ЦАПа на чипе ESS ES9023P. Но это все-таки усилитель.
На преампе тут стоят две лампы 6K4, а в качестве выходной мощности на наушники нам предлагают 70 мВт на 32 Ома нагрузки. Знаю, не много. Но зато аппарат также работает как в режиме предусилителя, так и усилителя для наушников.
Стоит он очень недорого, в звучании особой ламповости я лично не услышал, хотя насыщение гармониками явно присутствует. Играет Tube-03 MKII довольно резко и технично — возможно кто-то ищет себе именно такой вариант.

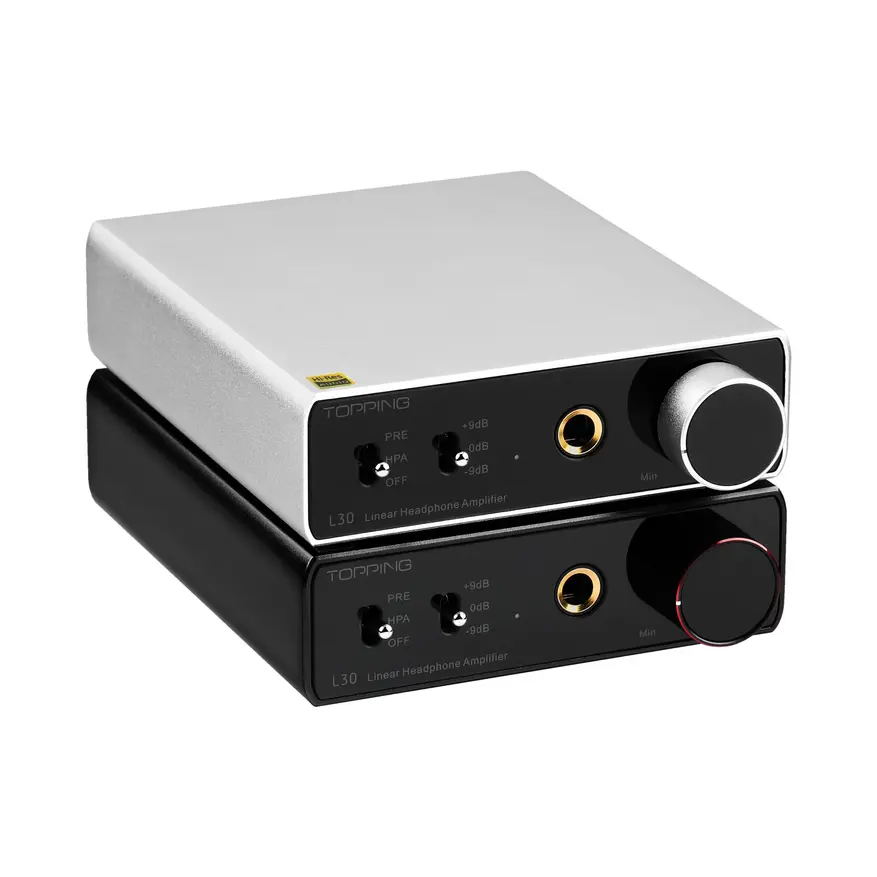

Усилитель Topping L30
От ламповой техники перейдем к чистым транзисторам и тут стоит отметить практически царский за свою цену усилитель Topping L30.
Выдает он уже 2.3 Вт на 32 Ома нагрузки, может работать как предусилитель и собственно усилитель для наушников. Но главная его черта — это просто идеальные измерения и абсолютно прозрачное звучание. Вот как звучит сам ЦАП, ровно такой звук и вы получите на выходе этого устройства.
Для удобства, есть три уровня усиления: низкий, средний и высокий. Наушники, как вы понимаете, сюда можно подключать абсолютно любые — раскачает все. Да и стоит вполне вменяемых денег.

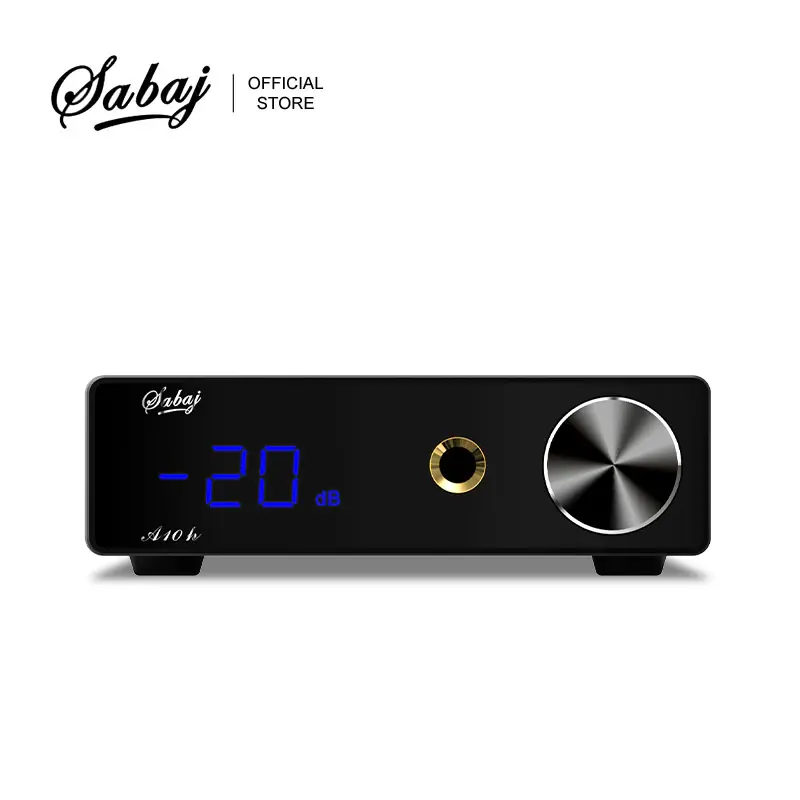

Усилитель Sabaj A10h
Если же хочется чуток приукрасить звучание, то можно присмотреться к Sabaj A10h.
По начинке они с L30 очень схожи, но у последнего есть управляющее меню с целой кучей полезных настроек и пульт дистанционного управления. Выходная мощность заявлена в 1 Вт на 32 Ома нагрузки.
Как и большинство в этом списке, может работать в качестве предусилителя, то есть сигнал прогоняется через всю элементную базу, усиливая и обогащая сигнал. Отчего усилитель приобретает уже свой собственный характер звучания. Конечно это легкий окрас, но если ваш ЦАП в нем нуждается — связка будет куда более эффективной.

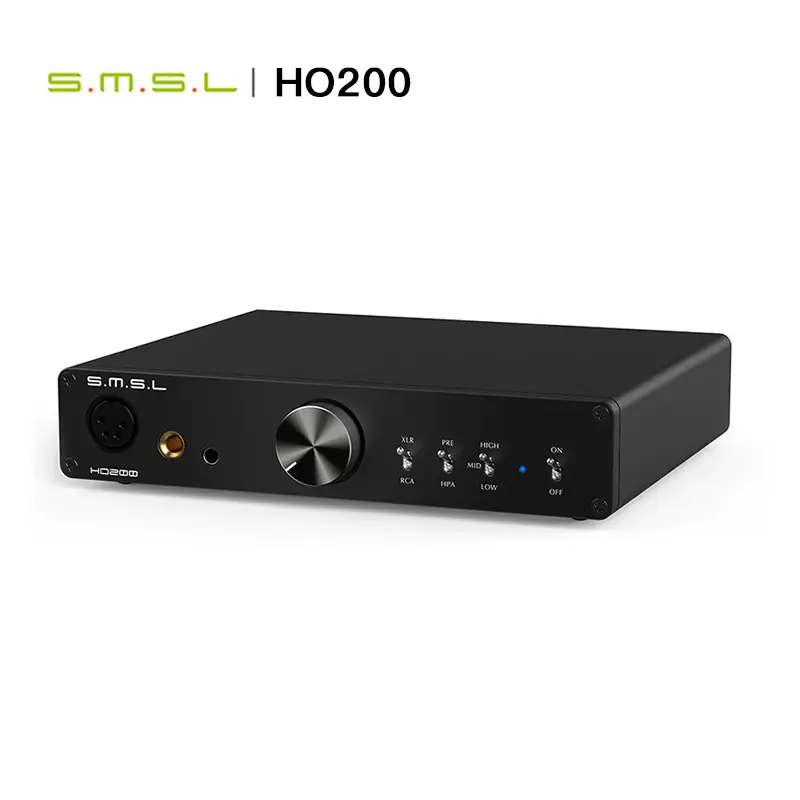

Усилитель SMSL HO200

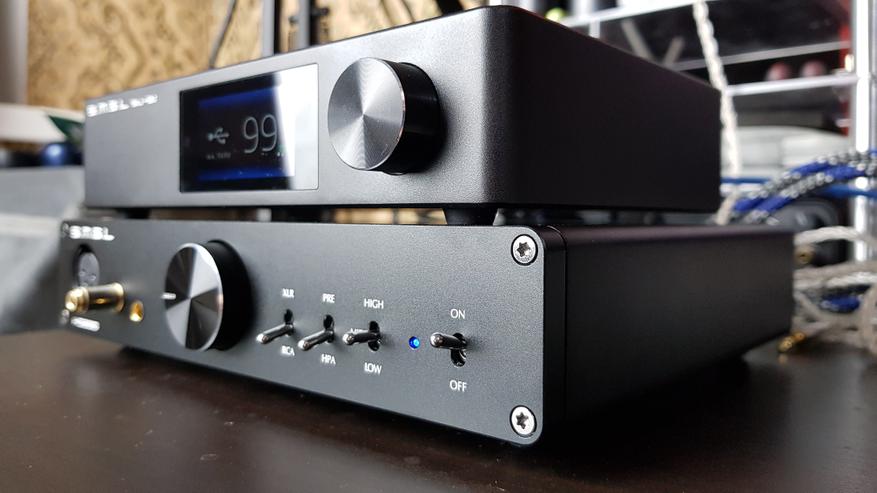

SMSL HO200 — cейчас мой основной усилитель для наушников, подключенный у ЦАПу SMSL SU-8s.
По возможностям у него 3 Вт на 32 Ома нагрузки, три режима усиления, всевозможные балансные и небалансные входы и, конечно же, выходы.
То есть для наушников здесь три разъема: балансные XLR и пентакон 4.4 мм., а также классический небалансный 6.35 мм. Встроенный блок питания, переключение входов-выходов на передней панели и, конечно, просто потрясающее, на мой вкус, звучание. Оно также чуть добавляет от себя, но если сравнивать ЦАП SMSL SU-8s с Topping L30 и SMSL HO200 — последний заметно сочнее и мелодичнее.
Возможно это лишь правильное акцентирование сигнала от ЦАПа, но получается что-то просто феерическое, мне аппарат очень нравится. Да и по всем остальных характеристикам он заметно взрослее Topping.

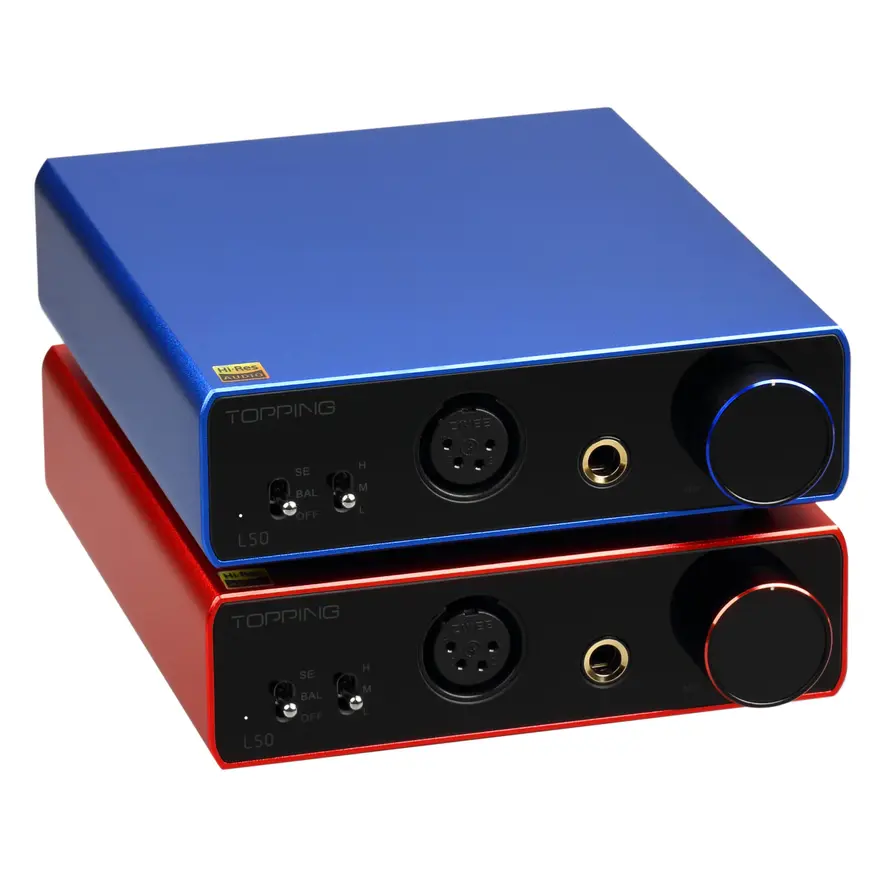

Усилитель Topping L50
Усилитель для наушников Topping L50 — это следующая ступенька качества после уже описанного L30.
Звучание выдержано ровно в том же кристально прозрачном стиле, но здесь уже присутствуют как обычные, так и балансные входы и выходы. То есть как предусилитель и усилитель для наушников данный аппарат можно использовать также по балансу.
Как в L30 здесь находим три режима усиления, а выходная мощность достигает 2.8 Вт на 32 Ома нагрузки. На небалансном выходе, правда, значение чуть скромнее. Для тех, кто уже перерос небалансный L30 — усилитель для наушников L50 будет в самый раз.

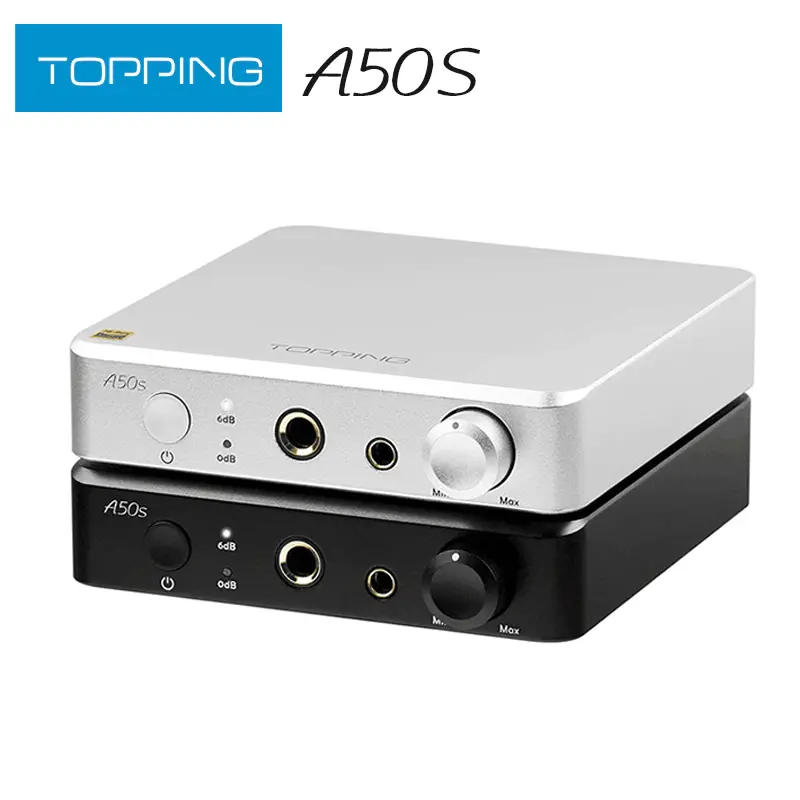

Усилитель Topping A50s
А возможно вас заинтересует куда более стильный и компактный усилитель Topping A50s. Заряжен он тоже неплохо, включая поддержку балансного выхода на пентакон 4.4 мм.
Правда режимов усиления здесь всего два и входы только на RCA, зато по мощности мы имеем 1.4 Вт на небалансном выходе и целых 3.5 Вт. на 32 Ома нагрузки на балансном.
По измерениям аппарат столь же прекрасен. Для тех у кого решение на RCA, на мой взгляд, большего и не нужно. Однозначно хороший выбор.

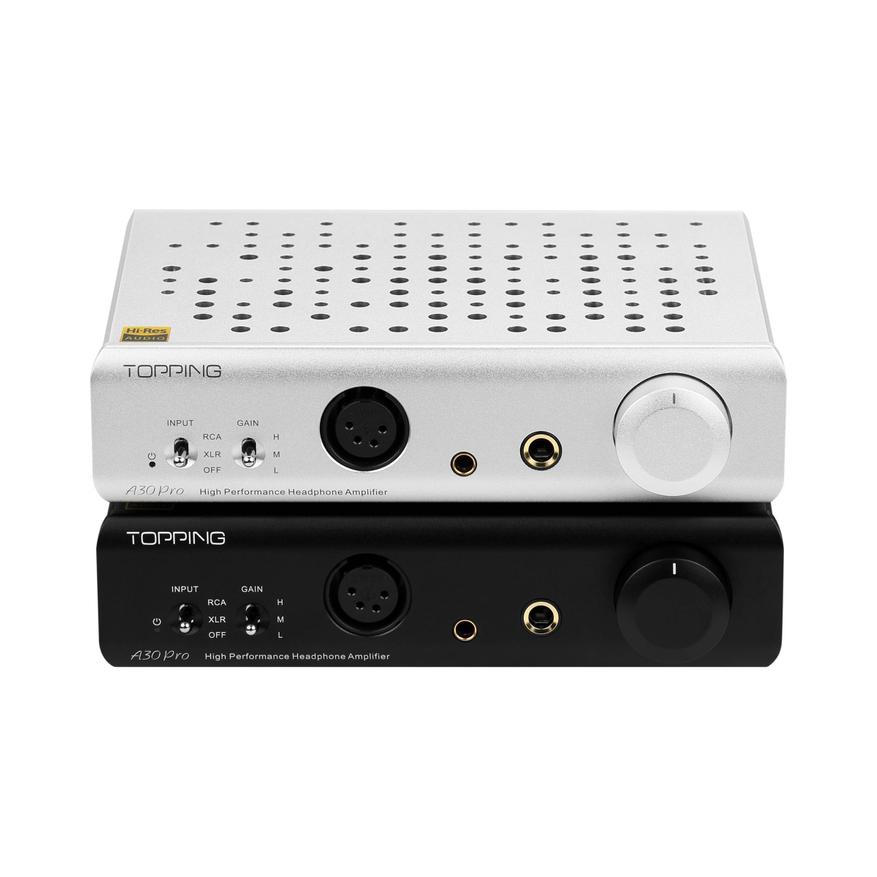

Усилитель Topping A30 Pro
Еще одна полностью балансная реализация предусилителя и одновременно усилителя для наушников — Topping A30 Pro. Уж больно хорошие у данного бренда получаются усилители.
Здесь имеем входы на XLR и RCA, а выходы на RCA и балансных 6.35 мм. Вот так порешали, так что межблочники придется добирать соответствующие.
Зато у нас три режима усиления до 5.5 Вт на 32 Ома нагрузки на балансе. Согласитесь, очень внушительно. Над корпусом тоже поработали, выглядит очень солидно.
Измерения, как обычно, космические, а звук — чистый. Если бы не HO200, обязательно бы остановился на нем. Тем более, что Topping уже давно вызывает немалое уважение среди ценителей качественного звука.
Вот такие, друзья, я подобрал для вас 10 усилителей для наушников, с большей частью которых имел личный опыт использования. Все обзоры, кому интересно, доступны в моем профиле. В любом случае, каждое из представленных решений просто превосходно и это подтверждает не только мой опыт, но и многочисленные отзывы различных аудиосообществ.
Надеюсь, что данная подборка помогла вам разобраться и подобрать для себя именно ту модель, которая соответствует всем вашим требованиям по возможностям и качеству звучания.
Чуть ниже можно найти мой Телеграмм-канал, где вы всегда найдете актуальную информацию по распродажам на Алиэкспресс, а также там ежедневно публикуются товары с большими скидками. На момент публикации подборки, кстати, активны промокоды на любые товары с Алиэкспресс для всех пользователей – P25X8YF9 и PR4MKEFS (скидка 250 от 1 250 рублей), но они быстро закончатся. Так что заглядывайте и присоединяйтесь!
Для моделей Topping L30, Topping L50 и Topping A30 PRO доступен дополнительный купон HIFICOLLEGE9.
Также с 27 сентября по 1 октября 10:00 МСК на Алиэкспресс стартует распродажа «Охота на тренды». Промокоды к ней можно увидеть, кликнув по этой строчке:
Для жителей России и стран СНГ будут действовать промокоды:
TRENDSALE2400 — 2 400 ₽ от 30 000 ₽
TRENDSALE1700 — 1 700 ₽ от 18 000 ₽
TRENDSALE1500 — 1 500 ₽ от 16 000 ₽
TRENDSALE700 — 700 ₽ от 7 000 ₽
TRENDSALE500 — 500 ₽ от 5 000 ₽
TRENDSALE350 — 350 ₽ от 3 000 ₽
TRENDSALE200 — 200 ₽ от 1 500 ₽
TRENDSALE100 — 100 ₽ от 800 ₽
Для жителей Украины и стран Европы будут действовать промокоды:
9TS15 — $15 от $130
trendspotali15 — $15 от $130
9TS12 — $12 от $100
trendspotali12 — $12 от $100
9TS7 — $7 от $60
trendspotali7 — $7 от $60
Источник: www.ixbt.com
Усилитель для наушников на базе TPA6120
Доброго времени суток, уважаемые читатели сайта.
Продолжаем серию обзоров про усилители для наушников
В прошлом обзоре возникло много вопросов на тему моего мнения о качестве этого усилителя, нужно ли брать и тому подобные.
Целью этих обзоров является СРАВНЕНИЕ усилителей для наушников на основе измеримых параметров. Выводом для читателя должен стать объективный выбор усилителя для имеющихсяжелаемых наушников.
Идея заказать данный усилитель пришла с желанием владеть чем нибудь изысканным, небольшим, современным. Под эти требования подходит плата размером 10*10 на микросхеме и в необычном корпусе. Поиск по товарам на базе TPA6120A2 показывает несколько видов реализации данного усилителя. Но ведь одной платой сыт не будешь, внешний вид тоже важен, поэтому идем к проверенному продавцу на страничку и ищем корпус под данный размер.
Усилитель на базе данной микросхемы уже обозревался на этом сайте пользователем real64. Там же есть теория по подбору наушников и рекомендации по доработке. Данный кит обозревается впервые. Традиционно усилитель будет протестирован в стоковом состоянии, без доработок, с использованием только полученных деталей.
Обращаю внимание пользователей, что не все платы встанут в данный корпус. Обратите внимание на расстояние от правого края платы до потенциометра. Забегая немного вперед, даже мой вариант пришлось доработать бормашинкой, чтобы встало все плотно на штатные места.
Посылка добралась до меня за 15 дней. Достаточно смелое решение так упаковывать электронику.
Процесс сборки традиционно описывать не буду. Может возникнуть вопрос как паялась микросхема с падом. Ответ — феном. Остальные SMD компоненты паялись паяльником.
Корпус в данном проекте отдельная тема.
С этим продавцом я имел дело далеко не в первый раз. Многие заказы приходили как выглядели на картинке, все запросы на изменение стандартной конфигурации корпусов исполнялись.
Но вот общение с ним часто приводило меня в тупик. Я даже переходил на картинки вместо слов. Причем не всегда это был языковой барьер. В общении продавец неоднократно был уличен в накручивании ценника. Однажды мне удалось сбить цену с 81$ до 25$.
Имейте это ввиду, когда будете иметь с ним дело.
Почему продавец получил одну звезду
Приехала посылка в Минск на таможню еще до Нового Года, моему счастью не было предела, но ее отправили на ручной досмотр и когда она провела на таможне 2 недели я заподозрил неладное.
Когда мне ее вручали на почте все встало на свои места — мне насчитали пошлину за превышение таможенного лимита в 22евро. Причиной тому стала сумма, которую продавец указал в таможенной декларации. Я даже проверил все предыдущие фотографии посылок от этого продавца — ни разу такого не было. Он просуммировал стоимость лота и доставки и написал ее в CN22.
Получилось 28,56$ вместо 14$ и все бы ничего — превышение в 6$ умножаем на 0.3 и получаем 1.8евро пошлины, но за свои услуги таможня попросил в принудительном порядке 5 евро и почта, за пересылку таможне денег еще 3 евро. Таким образом, из-за непонятных мотивов продавца я подарил 10$ государству. В расчете цены не учтено.
Естественно это было сообщено продавцу, на что он признал свою вину и пообещал сделать скидку от следующего заказа в 10$.
Когда я выбрал товар, он применил к обещанную скидку, но к стоимости пересылки, которую задрал до высот EMS. Итого заявил 24$ за пересылку, скинул с нее 10 и прямым текстом написал, будет слать не EMS. Мне показалось перебором 14$ за 200 грамм посылки, предложил сделать по-честному скинуть с товара и послать дешевой почтой, на что не получил ответа по сей день.
Ожидая корпус, меня волновало только одно — где взять трансформатор под такие маленькие размеры, какие они именно, эти размеры… Благо некоторые вопросы ушли, когда была собрана плата усилителя. Потребляемая мощность при прослушивании музыки составила не более 6Вт по китайскому показометру, поэтому я расслабился и стал ждать.
Трансформатор BVUI3030163 / 2x 15В был куплен в оффлайне исходя из полученных данных.
Самая важная информация, которой не хватает людям для подбора корпуса под продающиеся наборы для самостоятельной пайки — это размеры отверстий и их относительное положение на панелях. Имейте ввиду — это не стандартные расстояния между отверстиями, учитывайте это при подборе платы под корпус.
Внешний вид
Считаю, что внешний вид у получившегося устройства получился очень аккуратным, а учитывая, что внутреннее пространство заполнено почти полностью, то задача, которая ставилась в начале обзора выполнена на 90%.
Итак, переходим непосредственно к замерам и тестам.
Все типы тестов были проведены в одно время на всех усилителях, с использованием одних и тех же приборов, проводов и компонентов.
Все измерения RMAA были сделаны при одинаковых установках громкости: Выход звука — 100%, Микрофонный вход — 10%. Изменялась лишь громкость на самом усилителе, для установки уровня сигнала в 0-1дБ. Именно с такими установками звука удавалось начать тест с нагрузкой, без нее и саму в себя.
Так как тестов предстояло много, был сделан универсальный кабель, который без пайки и разбора корпуса позволял снимать параметры и изменять нагрузку.
Результаты тестов не претендуют на абсолютную точность, они лишь призваны показать отличия и особенности каждого из усилителей. Вообще, глядя на получаемые цифры, я смело не обращал внимание на погрешность в 5-10%.
Условия тестов
Потребляемая мощность удлинителем, осциллографом и генератором сигнала.
Собственно измерители, с выставленными значениями сигнала
Температура окружающей среды
Ну а как еще… Иначе сошел бы с ума еще до окончания тестов
Результат тестирования звуковой карты «сама в себя» с помощью кабеля.
Сопротивление наушников
AudioTechnica AT-M50x
Заглянем в спецификации
Диапазон воспроизводимых частот
15 — 28000 Гц
Чувствительность
99 дБ/мВт
Импеданс
38 Ом
Technics RP-F300
Заглянем в спецификации
Диапазон воспроизводимых частот
10 — 27000 Гц
Чувствительность
102 дБ
Импеданс
22 Ом
Так как производители обычно указывают импеданс наушников, измеренный на частоте 1000Гц будем считать значения верными и использовать эту частоту в своих измерениях.
Для порядку — несколько фотографий процесса.
Результаты тестов
Потребляемая мощность по показометру в начале теста
m50x
RP-F300
Результаты тестов в таблице и графиках
Синяя зона — среднеквадратичное измеренное значение напряжения
Зеленая зона — вычисленное амплитудное значение напряжения
Без цвета — вычисленное значение мощности
Красная зона — попытка уничтожить трансформатор
Красная линия — амплитудное значение напряжения на холостом ходу. Теоретический предел.
Расчетное значение выходного сопротивления
Формула для расчета любезно предоставлена пользователем ksiman в одном из обзоров
Rвых=Rнагр*((Uхх/Uнагр)-1)
Температура после тестирования
Температура на стабилизаторе
Температура на радиаторе микросхемы
Как видно из полученных данных данный усилитель толерантен к импедансу наушников, зато очень прожорлив к уровню входного сигнала. Я бы назвал это устройство предусилителем или усилителем для чувствительных наушников.
Для измерения параметров звуковых характеристик с целью уменьшения разброса результатов были использованы постоянные резисторы номиналом 33 Ом и 250 Ом, как наиболее часто встречающиеся в наушниках, для которых будут использовать усилители.
Измерения программой RightMark Audio Analyzer
No resistors
2 resistors 33Ohm
2 resistors 250Ohm
Вывод
— Выходное сопротивление низкое
— Толерантен к импедансу наушников
— Любит высокий уровень сигнала
Для чистоты эксперимента были сделаны тесты и на других установках громкости. Старался установить крайние положения для входа и выхода. Приведу результаты в файлах программы RMAA. Если остались вопросы по условиям тестов — пишите в комментариях желаемые условия — проведу дополнительно, при необходимости добавлю в обзор.
Кроме того, учитывая, что все измерения других усилителей уже выполнены, а обзоры находятся на финальных стадиях написания, прошу указать мне на неточности в методике проведения замеров либо желаемые входные параметры, чтобы я учел это в будущих обзорах.
Спасибо за внимание.
Все мои обзоры усилителей для наушников
Планирую купить +9 Добавить в избранное Обзор понравился +32 +43
- NoName,
- NoName TPA6120,
- радиодетали и электронные компоненты,
- усилитель мощности звука
- 10 февраля 2017, 12:12
- автор: edsik
- просмотры: 21354
Источник: mysku.club
Обзор усилителя для наушников с Aliexpress
Всем привет, это Я. Так уж сложилось, что музыку на компьютере я всегда слушал через наушники. Да и не только музыку, но и вообще весь звук. Всегда пользовался только наушниками. Однако, поскольку встроенная звуковая карта не способна «прокачать» наушники-мониторы, имеющие импеданс 32 Ом, приходилось использовать для усиления колонки с разъёмом для наушников.
При подключении наушников напрямую к звуковой карте, звук очень тихий и, к примеру, на некоторых видео Youtube, где изначально тихая звуковая дорожка, бывало что и вовсе голос не разобрать. В других же случаях, например с музыкой, при добавлении громкости, появлялись шумы, хрипы, искажения, а звук при этом по-прежнему оставался тихим.
Эту проблему для меня всегда решали обычные колонки по 250 руб за КГ в базарный день. Самые обычные колонки, которые я никогда не использовал по назначению, но подключал через них наушники. Так колонки использовались как усилитель для наушников. Аудиофилы и близкие к ним наверняка уже содрогнулись от прочитанного и ушли, продолжу для самых стойких, то есть для простых пользователей.
Подобный метод с колонками для усиления звука меня устраивал долгое время. Я не являюсь поклонником высококачественного звука, поэтому качество звука меня всегда устраивало. Только вот недавно произошла неприятность. Отработав много лет, колонки дали сбой и начали выдавать шумы и потрескивания, с которыми мириться уже было нельзя.
Поначалу я просто хотел купить ещё одни дешёвые колонки, но потом подумал, что: «Может уже купить настоящий усилитель для наушников?» Посмотрел цены в местных магазинах и они мне очень не понравились. А из доступного, по цене около 1500 руб, продаются только портативные усилители с аккумулятором. Мне такой не нужен, так как он будет использоваться стационарно.
После я вспомнил про всемогущий Aliexpress, ведь чего там только нет. И вот у китайцев я нашёл набор-конструктор «собери сам» за 500 с небольшим рублей. На нём остановил свой выбор, заказал. И именно о нём и хочу кратко рассказать.
Усилитель поставляется в виде набора деталей, являясь конструктором. Меня это не отпугнуло, ведь всё, что требуется сделать, это вставить детали в соответствующие разъёмы, припаять и собрать в коробочку. Своей фотографии у меня нет, поэтому фотография продавца. В таком виде усилитель вы получите + в комплекте разборная коробочка с болтами для финальной сборки устройства:
Возможно выглядит это не очень, но на самом деле собрать его сможет даже ребёнок. На плате подписано, что куда впаивать, а также есть бумажная инструкция с принципиальной схемой. По сути, всё что в ней нужно знать, это то, что резисторы впаиваются как угодно, как и керамические конденсаторы, так как не имеют полярности. А вот электролитические конденсаторы и светодиод, имеют длинную ногу — плюс и короткую — минус:
Усилитель базируется на операционных усилителях NE5532P. В наборе есть сокеты, которые непосредственно впаиваются на плату, а уже в них вставляются микросхемы:
Готовый вариант, после сборки, выглядит так:
Блока питания в комплекте не поставляется. Но у меня завалялся подходящий адаптер на 12 В с нужным штекером. А теперь собственно самое важное, отзыв о работе этого прибора. Первое впечатление — по сравнению с колонками земля и небо. Звук ощутимо лучше, чем через колонки, которыми я пользовался до этого. Многих беспокоит запас мощности, не окажется ли усилитель слишком тихим.
Этот — точно нет. На моих 32 Ом наушниках я не прибавлял ручку громкости даже до половины, потому что это излишне. Где-то на 40% громкость уже с запасом, ну а если крутить больше, то можно повредить уши или даже мозги. Никаких фоновых шумов или искажений я не услышал, меня полностью устраивает. Нужно понимать, что мой отзыв является отзывом рядового пользователя, не имеющего больших претензий к качеству звука.
Если вас заинтересовал этот усилитель, оставляю ссылку на продавца, у которого я его покупал: нажать.
На этом всё, спасибо за внимание!
