Вольтметр цифровой с Алиэкспресс схема

Заказал себе пару цифровых мини вольтметров. Пришли через месяц в пупырке и антистатических пакетах. Проверил все рабочие в о общем все нормально. Мне были нужны небольшие размеры корпуса вольтметра для изготовления измерительного мини стенда.
Технические характеристики от продавца:
Цвет дисплея: красный
Два провода диапазон измерения: DC 4.7 ~ 32 В
Рабочий ток: Рабочая температура:-10с+65c
Два провода связи, с обратной полярности защиты
Размер: 21.5x13x8 мм (l * W * h)
Скорость: около 200 мс/время
Режим отображения: три цифры
При тестировании светодидов, драйверов к ним, и других самоделок необходимо измерять в реальном времени напряжение и силу тока на нагрузке. Обычно мне надо подключать два мультиметра, Чтобы на столе уменьшить количество проводов решил сделать из этих мини вольтметров стендик.

Можно было конечно поиграть с делителем на входе контроллера но не хотелось выпаивать светодиодный индикатор. В данной конструкции микросхема и все элементы находятся под ним. Решил сделать как есть. Вставил в коммутационную коробку КС-8 для слаботочных систем эти вольтметры.

Вольтметр с тремя проводами, схема подключения и тест

Предварительно выпаял перемычку между измерительным контактом и плюсом питания, впаял зеленый провод (измерительный).В принципе в таком режиме при подключении стороннего источника питания данный вольтметр может измерять напряжение до 99,9В. Но задача сейчас в этом не стояла-мне нужно было переделать его в амперметр.
Выпаиваем перемычку.

Припаиваем измерительный зеленый провод.

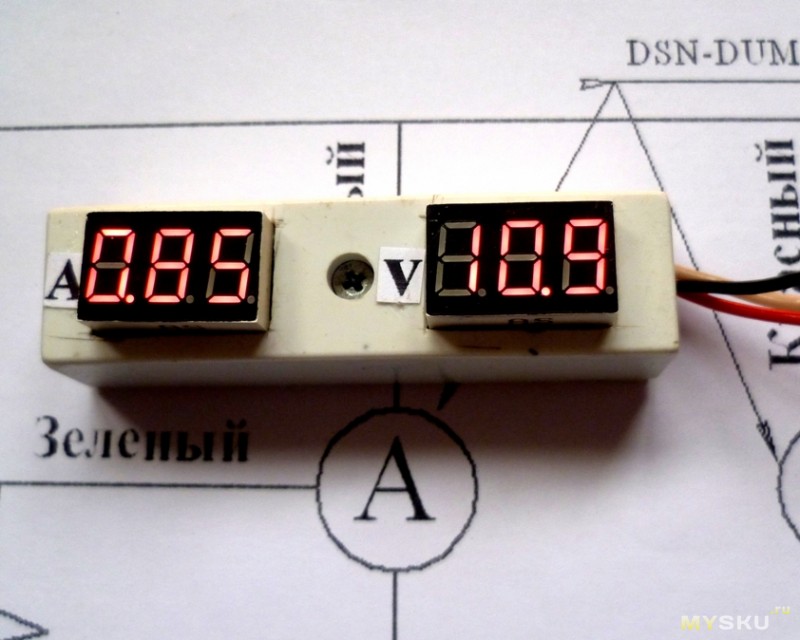

Далее мотаем из нихрома измерительный шунт (у меня вышло примерно 2 Ома). Сравнивал показания по мультиметру при одинаковой нагрузке. И собираем схему.

Результат меня вполне устроил. На рабочем столе освободилось много места, уменьшилось количество проводов, намного легче стало работать.Я не гонюсь за прецезионной точностью, в домашних условиях этого и не нужно. Если поставить переключатель то данный приборчик можно использовать как в режиме вольтметра так и амперметра если использовать один прибор.

Из плюсов –неплохая точность показаний этого вольтметра, хорошо видно показания при слабой освещенности, небольшие габариты, приемлемая цена.
Этот стенд заменяет два мультиметра.

Показания при выключенном освещении.

А уж куда применить этот приборчик –в блок питания, зарядное устройчтво или в автомобиль и т.п., решайте сами в зависимости от ваших потребностей.

Подключение ампервольтметра DSN-VC288 100 вольт Подробно китайский Вольтамперметр как подключить

Подробнее можно посмотреть на видео. www.youtube.com/watch?v=Uno0-6QPG20

Планирую купить +44 Добавить в избранное Обзор понравился +34 +78

• 22 февраля 2016, 19:17
• автор: wnhllpt523
• просмотры: 82753

Источник: mysku.club

Доработка модуля китайского вольтметра

Простая схема вольтметра включает в себя измерительный блок и набор резисторов. Это минимальный комплект, пригодный только для того, чтобы провести предварительные замеры. Подобным тестером можно измерить напряжение в розетке или уровень заряда аккумуляторной батареи. Приборы, обеспечивающие высокий класс измерений, требуют более сложной принципиальной схемы. Изготовление самодельного цифрового вольтметра вполне по силам тем, кто может держать в руках паяльник и знает графическое изображение радиоэлементов.

Вольтметр

Какие типы бывают

Аппараты такого рода относятся к приборам, выполняющим непосредственный отсчёт при определении значения напряжения. Основным требованием к таким устройствам считают высокое внутреннее сопротивление. При параллельном подключении к участку, на котором нужно протестировать величину напряжения, он не должен оказывать на него никакого влияния.

Если провести классификацию приборов, измеряющих напряжение, то можно выделить следующие пункты:

• особенность (принцип) работы;
• цель применения;
• структуру и методы использования.

Приборы делят на два вида: электромеханические и электронные. Первые представляют собой конструкцию, в которую входят электромеханический механизм и отображающее результат устройство. Вторые делятся на приборы аналоговые и цифровые.

Внимание! Название «электромеханический» означает, что все эти конструкции: электромагнитные, магнитоэлектрические и другие, производят отклонение электроизмерительной системы под воздействием электричества.

Электромеханический вольтметр электромагнитной системы

Аналоговые устройства в дополнение к набору шунтов включают в свой состав усилитель. Это узел, позволяющий увеличить нижний интервал измерений и повысить Rвх, а также проводить измерение постоянного и переменного напряжения.

Цифровой вольтметр отображает на дисплей данные в цифровом формате. Схема допускает преобразование напряжения в электрический код при помощи аналого-цифрового устройства.

Тестеры по цели применения позволяют выполнять следующие опции:

• измерение разности потенциалов постоянного тока;
• определение величины напряжения переменного тока;
• замеры импульсных напряжений;
• фазочувствительные измерительные аппараты;
• универсальные устройства;
• приборы избирательного (селективного) действия.

Структура, строение и способы использования позволяют применять вольтметры для стационарного размещения, щитового расположения и для измерений в полевых условиях (переносные).

Зачем нужен вольтметр в автомобиле?

В целом, при умелом использовании вольтметр в машине позволяет контролировать:

• На сколько % заряжена или разряжена аккумуляторная батарея.
• Как аккумулятор держит нагрузку во время запуска двигателя, когда работает стартер.
• Нормально ли заряжается АКБ от генератора на холостых и в движении.
• Какую нагрузку на бортовую сеть дают различные приборы – освещение, мощная акустика, инвертор и так далее.
• Степень износа аккумуляторной батареи.

Как получить и расшифровать всю эту информацию при помощи довольно примитивного на первый взгляд прибора – детально рассказано ниже. А для начала вольтметр в машину надо выбрать и установить.

Вольтметр на основе микропроцессора

Как подключить вольтметр

Работа таких аппаратов основана на функционировании встроенного микропроцессора. Система выполняет сервисные опции, которые не только обеспечивают различные режимы тестирования, но и определяют характеристики испытуемых сигналов. В операционное запоминающее устройство заложена программа, которая управляет работой вольтметра.

Важно! Вольтметры – наиболее подходящие приборы для осуществления всего спектра диагностики, который может дать микропроцессор.

Микропроцессорные вольтметры наделены следующими преимуществами:

• повышенный класс точности измерений;
• простота и лёгкость управления прибором;
• допустимость работы с измеренными значениями в разрезе математических функций;
• внутренний программный самоконтроль за калибровкой и диагностикой точности измерений;
• ведение статистики результатов.

Блок-схема вольтметра с цифровым процессором

Милливольтметр переменного тока, своими руками собранный на микропроцессоре, будет состоять из следующих узлов:

• входное устройство: усилитель, фильтры, аттенюатор (узел затуханий);
• АЦП – преобразователь аналогового сигнала в цифровой;
• устройство отображения цифрового результата;
• узел управления устройством.

Часто входной блок включает в свой состав измерительный преобразователь напряжения переменного тока в постоянное напряжение.

Информация. Цифровые вольтметры на микропроцессоре – это тестеры, имеющие широкие пределы измерения, ручной или автоматический выбор измеряемого диапазона. Ими можно измерять не только напряжения обоих видов тока, но и определять сопротивление резистивных элементов.

Основные характеристики прибора

Правильно подключить вольтметр поможет знание его устройства и принципов работы. Вид обычного переносного вольтметра известен каждому. Это прямоугольная коробка с фронтальным экраном, рычажками, кнопками и разъемами для контактов. Он оборудуется ручкой, на которую его можно ставить в приподнятом положении, также она служит для его переноски.

Есть также очень компактные варианты, похожие на амперметр. Это просто маленькая коробочка с клеммами и шкалой со стрелкой.

Некоторые приборы, схожие с амперметром, отличить можно по знаку V на табло. В схемах его изображают такой же буквой, но в кружке. Так же как у первого, на одном его конце есть знак «+». Его обязательно подсоединяют к плюсовому концу источника, то есть к точке с положительным значением цепи. В противном случае указатель будет показывать в противоположную правильному направлению сторону.

Таблица характеристик цифрового вольтметра.

Чем больше сопротивление внутри устройства, тем лучше, поскольку в таком случае сопротивление имеет наименьшее влияние на объект измерения, поэтому показания его более точны и диапазон применения шире.

Есть достаточно разнообразное количество модификаций:

• по принципу функционирования (электромеханические, статические, электронные);
• по назначению (импульсные, постоянного/переменного тока, чувствительные к фазе, селективные, универсальные);
• стационарные, щитовые, переносные.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах.

Принципиальная схема вольтметра

Что измеряет вольтметр и как им пользоваться

Для того чтобы сделать электронный милливольтметр с использованием АЦП, можно взять такую микросхему, как СА3162. Тестер, собранный по такой схеме, позволяет измерять напряжение в интервале от 0 – 100 В. Микросборка СА3162Е – это АЦП с Uвх. макс. = 999 mV . Так же здесь присутствует логическая схема, выдающая результат в виде 3-х чередующихся двоично-десятичных 4-х разрядных кодов.

Внимание! В данной сборке существует функция опроса разрядности схемы при динамической индикации. Для этого задействуются общие выводы анодов.

Схема вольтметра на АЦП СА31162

Вольтметр для обычного автомобиля

Измерить ток в автомобильной сети поможет вольтметр. Как подключить его, обязан знать каждый водитель. Для машины с компьютером на борту это не проблема, так как компьютер покажет напряжение бортовой сети, но есть много авто без компьютера, в которых приходится пользоваться вольтметром.

Весь кузов машины является «минусом», поэтому клемма минусового полюса соединяется с ним, то есть в любой его точке это «масса». Плюсовая клемма от вольтметра подсоединяется к плюсу генератора: так сразу узнают напряжение, им производимое, как правило, оно равняется 14 вольт. Подключаемые провода рекомендуют выбирать потолще, это уменьшит погрешности в измерениях. Если в приборе нет предохранителя, его стоит вмонтировать в цепь. Относительно напряжения в бортовой сети напомним, что оно должно быть больше, чем на аккумуляторных клеммах.

При работах с электричеством необходимо придерживаться правил безопасности: не прикасаться к оголенным проводам, использовать резиновые перчатки и другие средства защиты.

Детали

Для сборки вольтметра необходимы следующие компоненты:

• микросхемы СА31162 и КР514ИД2;
• транзисторы КТ361 – 3 шт.;
• резисторы постоянные мощностью 0,125 Вт, номиналом: 1кОм – 4 шт.; 470 Ом – 7 шт.; 470 кОм – 1 шт.; 4,7 кОм – 1 шт.; 820 кОм – 1 шт.;
• переменные резисторы: 5,1 кОм (регулировка режима «предел») и 47 кОм (регулировка «установка нуля»)
• конденсаторы: 0,22 мФ – 2шт.; 6800 пФ; электролитический на 100 мФ*150 В;
• индикаторы АЛ324Б – 3 шт.

Детали можно брать б/у, с выводами достаточной длины для успешного монтажа. Транзисторы ключей подбираются с одинаковыми сопротивлениями переходов или с близкими значениями.

Рассмотрим несколько вольтметров разных производителей

1. В3-57 — микровольтметр
Измерительное устройство модели В3-57 — вольтметр-преобразователь среднеквадратич. показаний. Разработан для замеров среднеквадратич. значения напряжений произвольной формы и их линейного преобразован. в напряжение постоян. тока. Шкала прибора промаркирована в среднеквадратич. значениях напряжения и децибелах (от 0 дБ и до 0,775 В). Используется при контроле и наладке разнообразных радиотелетехнических устройств и средств связи, вычислении частотных характеристик широкополосных аппаратов, обследованиях шумовых устойчивых сигналов и т. д.

— Пределы замеров напряжений 10 мкВ — 300 В с граничными зонами: 0,03-0,1-0,3-1-3-10-30-100-300мВ 1-3-10-30-100-300В

— Границы частот 5 Гц — 5 МГц

— Допустимая погрешность, %: ±1 (30-300 мВ), ±1,5 (1-10 мВ), ±2,5 (0,1-0,3 мВ и 1-300 В), ±4 (0,03 мВ)

— Входное сопротивл.5 МОм ±20%

— Входная емкость: 27пФ (0,03-300 мВ) и 12 пФ (1-300 В)

— Напряжение на выходе линейного преобразоват. 1 В

— Сопротивление на выходе линейного преобразоват. 1 кОм ±10%

— Предельный коэфф. амплитуды сигнала 6*(Uk/Ux)

Подготовка платы

Детали монтируются на самодельной плате из фольгированного текстолита. Для закрепления элементов в плате высверливаются отверстия. Плату, на которой можно собрать цифровой вольтметр своими руками, можно изготовить самостоятельно. Предварительно на куске плотного картона располагаются заготовленные элементы. Выводами необходимо проткнуть картон.

После этого рисуют соединяющие проводники, согласно схеме. Далее рисунок переносится на текстолит. Лаком или эмалью покрываются соединительные дорожки, после чего плату протравливают в растворе и тщательно промывают.

Раствор готовится из следующих компонентов:

• 100 мл перекиси водорода (3%);
• 30 г. (1 ст. л) лимонной кислоты;
• 5 г. (ч. л.) поваренной соли.

К сведению. В случае необходимости можно добавить воды и подогревать раствор, это поможет процессу проходить быстрее. Данная пропорция рассчитана на объём раствора, позволяющий обработать текстолит площадью 10 см2.

Сборка и настройка

Плату помещают в подходящий по размерам корпус и закрепляют винтами. Тут же необходимо предусмотреть место для аккумулятора и установку гнезда для подзарядки. На переднюю панель выводятся клеммы подключения измерительных щупов и рабочие оси переменных резисторов. Снаружи корпуса устанавливается и индикатор показаний результатов.

Самодельный вольтметр на СА31162 в особой настройке не нуждается. Резистором R4 на приборе калибруется «ноль» при аналогичной величине Uвх. Резистором R5 калибруют пределы измерения по заранее известной величине Uвх.

Самодельная конструкция цифровых вольтметров, выполненная на качественных компонентах, не уступает заводским изделиям. Аналогичные схемы можно собрать на АЦП типа КР572ПВ2, КР572ПВ5. Вместо дешифратора на логике ТТЛ, указанного в схеме, допустимо применять детали на логике КМОП (МОП), предварительно согласовав такую сборку с микросхемой АЦП.

Источник: xn--b1aadsxd.xn--p1ai

Самодельный вольтметр для батареек

В сегодняшнем занятии мы рассмотрим вариант изготовления самодельного цифрового вольтметра для измерения напряжения на одиночном элементе питания. Пределы измерения напряжения 1-4.5 Вольт. Внешнее дополнительное питание, кроме измеряемого, не требуется.

25 лет назад у меня был кассетный плеер. Питал я его Ni-Cd аккумуляторами НКГЦ-0.45 ёмкостью 450мА/ч. Чтобы в дороге определять какие аккумуляторы уже сели, а какие ещё поработают было сделано простое устройство.

Батарейно-аккумуляторный диагностическо-измерительный комплекс.

Он собран по схеме преобразователя напряжения на двух транзисторах. На выход включен светодиод. Параллельно входу, подключаемому к аккумулятору включен резистор, намотанный из нихрома. Таким образом, если аккумулятор способен отдавать около 200мА, то светодиод загорается.

Из недостатков — размеры контактов жестко выгнуты на длину АА элемента, все прочие типоразмеры подключать не удобно. Ну и напряжение не видно. Поэтому в век цифровых технологий захотелось сделать более высокотехнологичное устройство. И конечно на микроконтроллере, куда без него 🙂

Итак, схема проектируемого устройства.

Используемые детали:
1. OLED дисплей с диагональю 0.91 дюйм и разрешением 128×32 (около $3)
2. Микроконтроллер ATtiny85 в корпусе SOIC (около $1)
3. Boost DC/DC Converter LT1308 от компании Linear Technology. ($2.74 за 5 штук) LT1308 manual
4. Конденсаторы керамические, выпаяны из неисправной видеокарты.
5. Индуктивность COILTRONICS CTX5-1 или COILCRAFT DO3316-472.
6. Диод Шоттки, я использовал MBR0520 (0.5A, 20V)

Преобразователь напряжения LT1308

Характеристики из описания LT1308:

Обещают 300мА 3.3В с одного элемента NiCd, нам подходит. Выходное напряжение устанавливается делителем, резисторы 330кОм и 120кОм, при указанных номиналах выходное напряжение преобразователя получается около 4.5В. Выходное напряжение выбиралось достаточным для питания контроллера и дисплея, чуть выше максимального измеряемого напряжения на литиевом аккумуляторе.

Для раскрытия всего потенциала преобразователя напряжения нужна индуктивность, которой у меня нет (см. пункт 5 выше), поэтому собираемый мной преобразователь имеет заведомо худшие параметры. Но и нагрузка у меня совсем небольшая. При подключении реальной нагрузки из микроконтроллера и OLED дисплея получается такая нагрузочная таблица.

Прекрасно, идём дальше.

Особенности измерения напряжения микроконтроллером

Микроконтроллер ATtiny85 имеет АЦП разрядностью 10 бит. Поэтому считываемый уровень лежит в диапазоне 0-1023 (2^10 ). Для перевода в напряжение используется код:

float Vcc = 5.0; int value = analogRead(4); / читаем показания с А2 float volt = (value / 1023.0) * Vcc;

• Установить источник опорного напряжения analogReference(INTERNAL).
• Снять показания АЦП для внутреннего источника 1.1 В.
• Расчитать значение Vcc основываясь на измерении 1.1 В по формуле:

Vcc * (Показания АЦП) / 1023 = 1.1 В

Из чего следует:
Vcc = 1.1 В * 1023 / (Показания АЦП)

На просторах интернета была найдена функция для измерения напряжения питания контроллера:
Функция readVcc()
long readVcc() < // Read 1.1V reference against AVcc // set the reference to Vcc and the measurement to the internal 1.1V reference #if defined(__AVR_ATmega32U4__) || defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) ADMUX = _BV(REFS0) | _BV(MUX4) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1); #elif defined (__AVR_ATtiny24__) || defined(__AVR_ATtiny44__) || defined(__AVR_ATtiny84__) ADMUX = _BV(MUX5) | _BV(MUX0); #elif defined (__AVR_ATtiny25__) || defined(__AVR_ATtiny45__) || defined(__AVR_ATtiny85__) ADMUX = _BV(MUX3) | _BV(MUX2); #else ADMUX = _BV(REFS0) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1); #endif delay(75); // Wait for Vref to settle ADCSRA |= _BV(ADSC); // Start conversion while (bit_is_set(ADCSRA,ADSC)); // measuring uint8_t low = ADCL; // must read ADCL first — it then locks ADCH uint8_t high = ADCH; // unlocks both long result = (high<<8) | low; result = 1125300L / result; // Calculate Vcc (in mV); 1125300 = 1.1*1023*1000 return result; // Vcc in millivolts >

Для вывода на экран используется библиотека Tiny4kOLED с включенным шрифтом 16х32. Из шрифта, для уменьшения размера библиотеки, удалены 2 не используемых символа (, и -) и нарисована отсутствующая буква «В». Код библиотеки соответственно изменен.
Так-же для стабилизации выводимых измерений использована функция с форума ардуино, спасибо автору dimax, работает хорошо.

Код я отлаживал на платке Digispark в среде arduino IDE. После чего ATtiny85 была выпаяна и припаяна на макетку. Собираем макетную плату, подстроечным резистором выставляем напряжение на выходе преобразователя (сначала я выставлял на выходе 5В, при этом ток на входе преобразователя был под 170мА, уменьшил напряжение до 4.5В, ток снизился до 100мА). Когда ATtiny85 припаяна на макетку код приходится заливать с помощью программатора, у меня обычный USBash ISP.

Код программы

// НАСТРОЙКА /* * Ставим #define NASTROYKA 1 * Компилируем, заливаем код, запускаем, запоминаем значение на дисплее, например 5741 * Измеряем мультиметром реальное напряжение на выходе преобразователя, например 4979 (это в мВ) * Считаем (4979/5741)*1.1=0.953997 * Считаем 0.953997*1023*1000 = 975939 * Записываем результат в строку 100 в виде result = 975939L * Ставим #define NASTROYKA 0 * Компилируем, заливаем код, запускаем, готово. */ #define NASTROYKA 0 #include #include long Vcc; float Vbat; // тонкая настройка алгоритма сглаживания shumodav() #define ts 5 // *table size* количество строк массива для хранения данных , для девиации ± 2 отсчёта оптимально 4 строки и одна в запас. #define ns 25 // *number samples*, от 10..до 50 максимальное количество выборок для анализа 1й части алгоритма #define ain A2 // какой аналоговый вход читать (А2 это P4) #define mw 50 // *max wait* от 15..до 200 ms ожидать повтора отсчёта для 2 части алгоритма unsigned int myArray[ts][2], aread, firstsample, oldfirstsample, numbersamples, rezult; unsigned long prevmillis = 0; boolean waitbegin = false; //флаг включённого счётчика ожидания повтора отсчёта void setup() < oled.begin(); oled.clear(); oled.on(); oled.setFont(FONT16X32_sega); >void loop() < for (byte i = 0; i < 5; i++) < Vcc += readVcc(); >Vcc /= 5; shumodav(); Vbat = ((rezult / 1023.0) * Vcc) / 1000; if (Vbat >= 0.95) < oled.setCursor(16, 0);#if NASTROYKA oled.print(rezult); #else oled.print(Vbat, 2); oled.print(«/»); #endif >Vcc = 0; > long readVcc() < // чтение реального напряжения питания // Read 1.1V reference against AVcc // set the reference to Vcc and the measurement to the internal 1.1V reference #if defined(__AVR_ATmega32U4__) || defined(__AVR_ATmega1280__) || defined(__AVR_ATmega2560__) ADMUX = _BV(REFS0) | _BV(MUX4) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1); #elif defined (__AVR_ATtiny24__) || defined(__AVR_ATtiny44__) || defined(__AVR_ATtiny84__) ADMUX = _BV(MUX5) | _BV(MUX0); #elif defined (__AVR_ATtiny25__) || defined(__AVR_ATtiny45__) || defined(__AVR_ATtiny85__) ADMUX = _BV(MUX3) | _BV(MUX2); #else ADMUX = _BV(REFS0) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1); #endif delay(75); // Wait for Vref to settle ADCSRA |= _BV(ADSC); // Start conversion while (bit_is_set(ADCSRA, ADSC)); // measuring uint8_t low = ADCL; // must read ADCL first — it then locks ADCH uint8_t high = ADCH; // unlocks both long result = (high void shumodav() < // главная функция //заполнить таблицу нолями в начале цикла for (int s = 0; s < ts; s++ ) < for (int e = 0; e < 2; e++) < myArray[s][e] = 0; >> // основной цикл накопления данных for (numbersamples = 0; numbersamples < ns; numbersamples++) < #if NASTROYKA aread = readVcc(); #else aread = analogRead(ain); #endif // уходим работать с таблицей//// tablework(); >// заполнен массив, вычисляем максимально повторяющееся значение int max1 = 0; // временная переменная для хранения максимумов for (byte n = 0; n < ts ; n++) < if (myArray[n][1] >max1) < //перебор 2-х элементов строк max1 = myArray[n][1]; // запомним куда больше всего попало firstsample = myArray[n][0]; // его 1 элемент = промежуточный результат. >> //*****вторая фаза алгоритма *********///// // если старый отсчёт не равен новому, //и флага включения счёта времени небыло, то if (oldfirstsample != firstsample waitbegin == false) < prevmillis = millis(); // скидываем счётчик времени на начало waitbegin = true; >// активируем флаг ожидания // если до истечения лимита времени отсчёт сравнялся //со старым, то снимаем флаг if (waitbegin == true oldfirstsample == firstsample) < waitbegin = false; rezult = firstsample; >// если всё таки отсчёт не сравнялся, а время ожидания вышло if (waitbegin == true millis() — prevmillis >= mw) < oldfirstsample = firstsample; waitbegin = false; rezult = firstsample; >//то признаём новый отсчёт конечным результатом функции. > // конец главной функции void tablework() < // функция внесения данных в таблицу // если в таблице совпадает отсчёт, то инкрименировать //его счётчик во втором элементе for (byte n = 0; n < ts; n++) < if (myArray[n][0] == aread) < myArray[n][1] ++; return; >> // перебираем ячейки что б записать значение aread в таблицу for (byte n = 0; n < ts; n++) < if (myArray[n][0] == 0) < //если есть пустая строка myArray[n][0] = aread; return; >> // если вдруг вся таблица заполнена раньше чем кончился цикл, numbersamples = ns; > // то счётчик циклов на максимум

Как упоминалось выше, в контроллерах есть внутренний источник опорного напряжения 1.1В. Он стабильный, но не точный. Поэтому его реальное напряжение скорее всего отличается от 1.1В. Чтобы узнать, сколько на самом деле, необходимо провести калибровку:

* Ставим #define NASTROYKA 1
* Компилируем, заливаем код, запускаем, запоминаем значение на дисплее, например 5741
* Измеряем мультиметром реальное напряжение на выходе преобразователя, например 4979 (это в мВ)
* Считаем (4979/5741)*1.1=0.953997 — это реальное напряжение источника опорного напряжения
* Считаем 0.953997*1023*1000 = 975939
* Записываем результат в строку 100 в виде result = 975939L;
* Ставим #define NASTROYKA 0
* Компилируем, заливаем код, запускаем, готово.

В программе DipTrace разводим плату, размером с OLED дисплей 37х12мм

Полчаса нелюбимого занятия ЛУТом.

Найдите 10 отличий

Первый раз я облажался и протравил зеркальную плату, причем заметил это только когда начал паять элементы.

Припаиваем. SMD индуктивность 4,7мкГн была мне любезно предоставлена SS_SerG, большое спасибо, Сергей.

Собираем бутерброд из платы и экрана. На концах проводов я припаял небольшие магниты, вольтметр сам прищелкивается к измеряемому аккумулятору. Неодимовые магниты при нагреве выше 80 градусов теряют магнитные свойства, поэтому паять нужно легкоплавким сплавом Вуда или Розе очень быстро. Еще раз проводим калибровку и проверяем точность измерения:

Обманул, бонуса нет, простите.
Предвидя комментарии, что устройство с подобным и даже лучшим функционалом можно купить на Али сразу соглашусь без торговли. Вот оно, ищется по названию BT-168D. Стоит около $4.

Код программы, библиотеку OLED дисплея и печатную плату можно скачать ПО ССЫЛКЕ

Спасибо за внимание, всем добра.

Планирую купить +18 Добавить в избранное Обзор понравился +126 +189

• 03 июня 2018, 05:11
• автор: Sega-san
• просмотры: 21873

Источник: mysku.me
