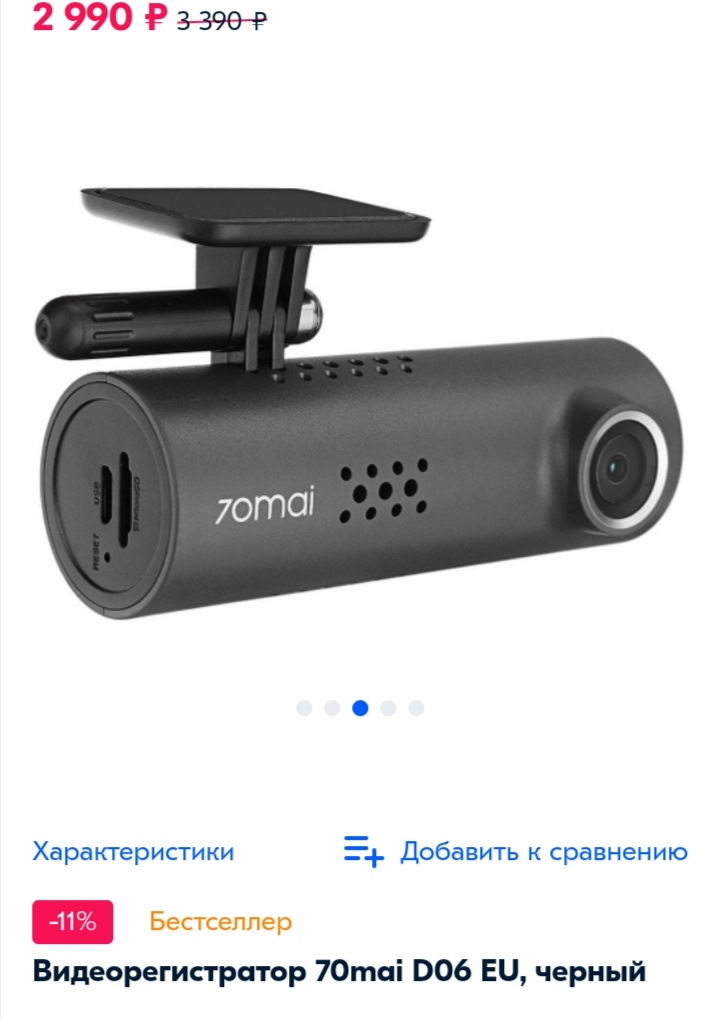

Накопились бонусы на ВТБ, решил купить на них регистратор. В бортовиках последнее время часто появляется модель 70mai 1S без экрана, с управлением с телефона через wi-fi.
Его и заказал на Озоне, версия D06 EU с европейской прошивкой.

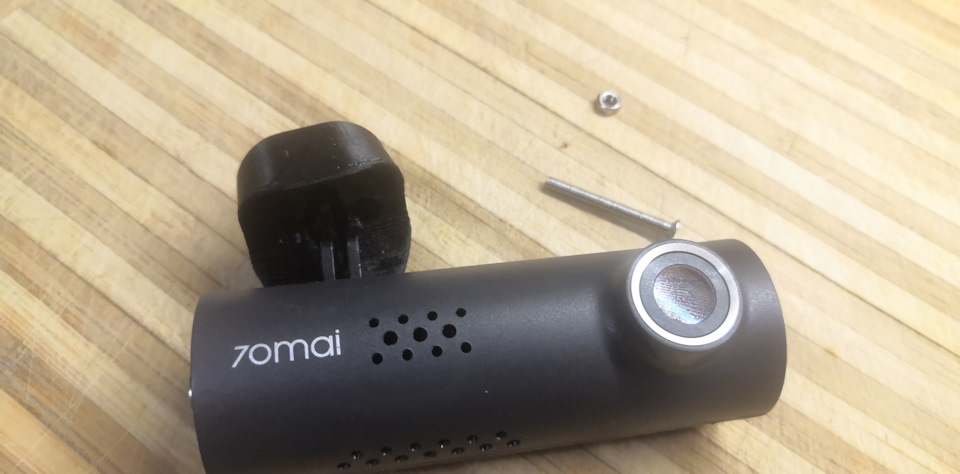

Регистратор оказался немного больше, чем я ожидал. По фоткам казалось, что он раза в 1,5 меньше
Дальше можно приклеить штатный кронштейн, воткнуть провод в прикуриватель и пользоваться, но у меня было несколько мыслей по его монтажу.
Во-первых подключить через плафон, чтобы не было никаких проводов по салону и гнездо прикуривателя было свободно.
Во-вторых — регистратор, который у меня был раньше, можно было поворачивать в обе стороны. Если, например, остановил инспектор и подошел к окну, можно повернуть регистратор на него. Или просто можно снять что-нибудь сбоку.
БЮДЖЕТНЫЙ СУПЕР-ХИТ РЕГИСТРАТОР E-ACE B44 4K, МАГНИТНОЕ КРЕПЛЕНИЕ, WI-FI, ЗАДНЯЯ КАМЕРА
Кроме того, хотелось, чтобы крепление было быстросъёмным. В штатном креплении, чтобы снять регистратор, нужно вытащить кабель из разъема, выкрутить и вытащить болт на кронштейне, при этом нужно придерживать гайку, чтобы она не упала.
И еще мне хотелось, чтобы на стекле снаружи не было видно, что к нему что-то приклеено
Решил крепление и подключение к питанию сделать на магнитах.
Подключение

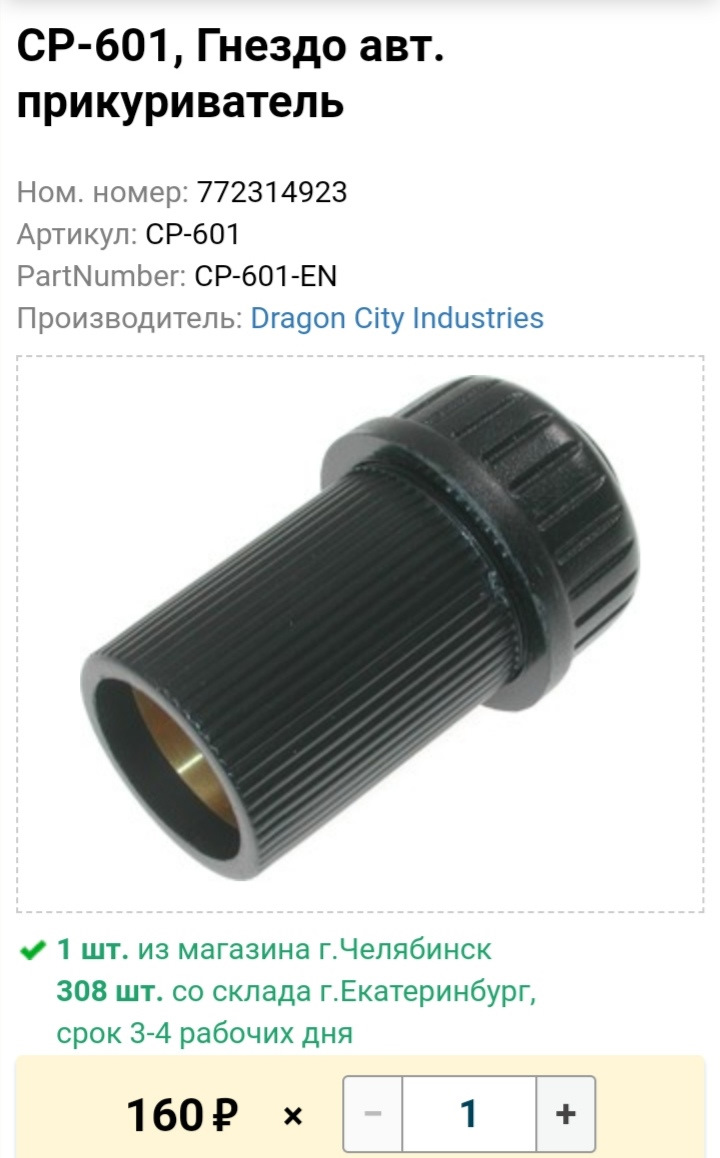

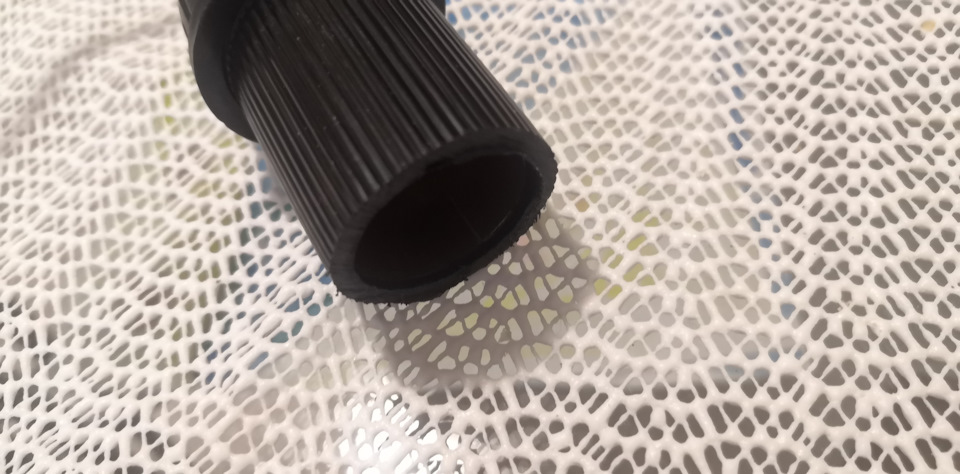

В Чип и Дип купил гнездо прикуривателя

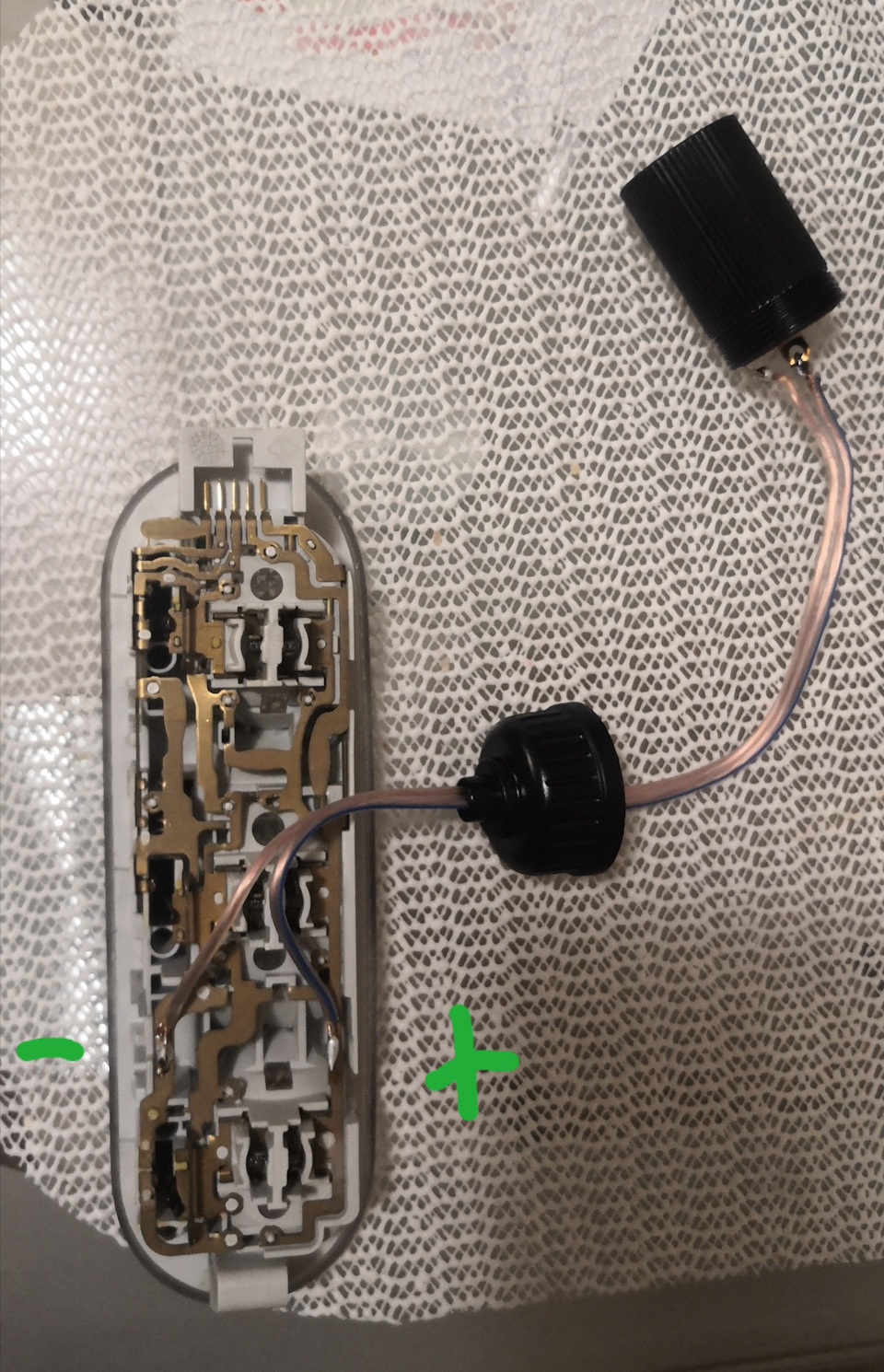

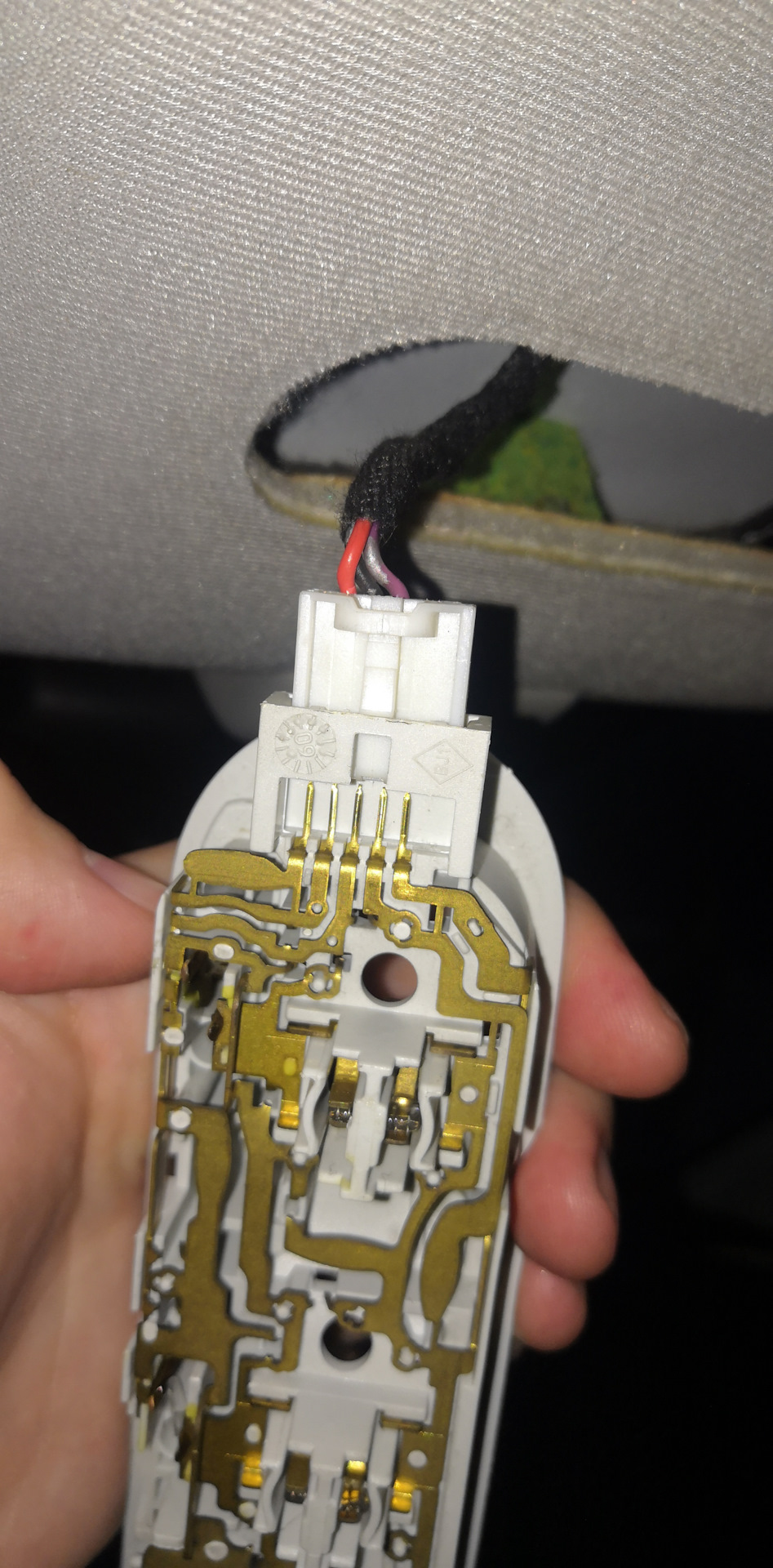

На плафоне подключать нужно к фиолетовому (+) и черному (-) проводу.
При подключении все врезаются в проводку. Я не стал резать изоляцию на заводской проводке, а припаял провода к самому плафону
Полный размер
Гнездо по длине оказалось великовато, пришлось немного отпилить, так как пропадал контакт
Полный размер

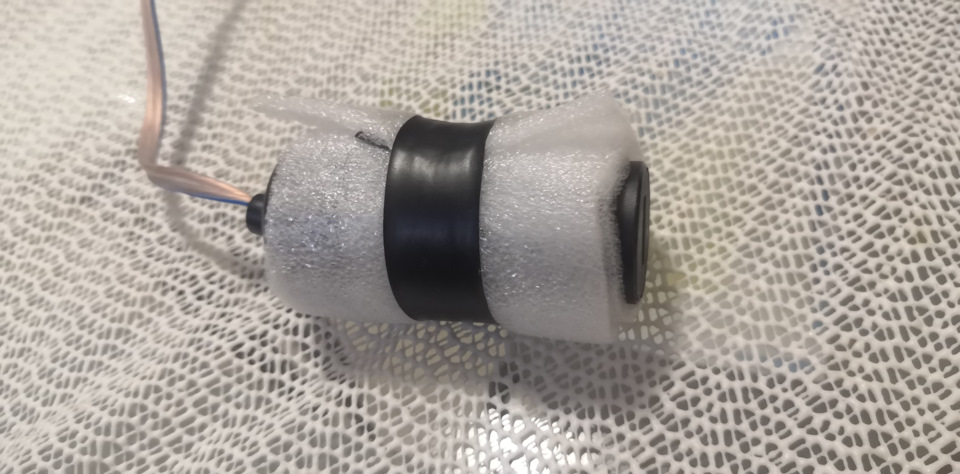

Обмотал вспененной подложкой, чтобы не гремело об крышу
Полный размер
И засунул под обшивку потолка. Провод просунул под обшивкой там же, где выходят провода датчика дождя

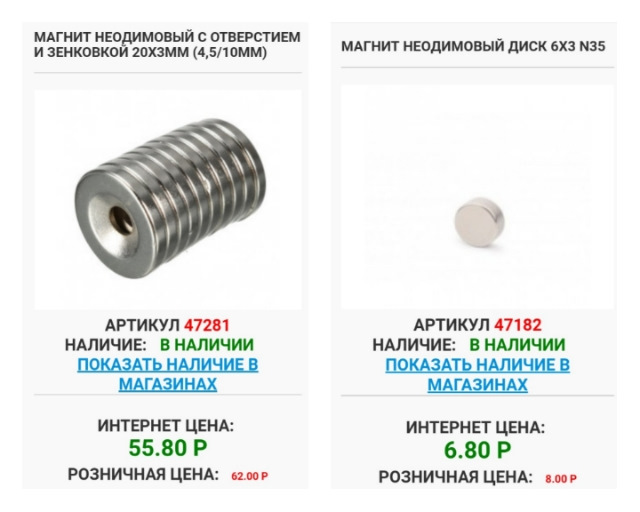

Для крепления купил магниты
Сначала думал просто прикрутить магнит с отверстием саморезом к корпусу крепления зеркала снизу
Но примерка показала, что тогда повернуть регистратратор не получится, так как он упрется в зеркало. Нужно точку крепления смещать вперед.

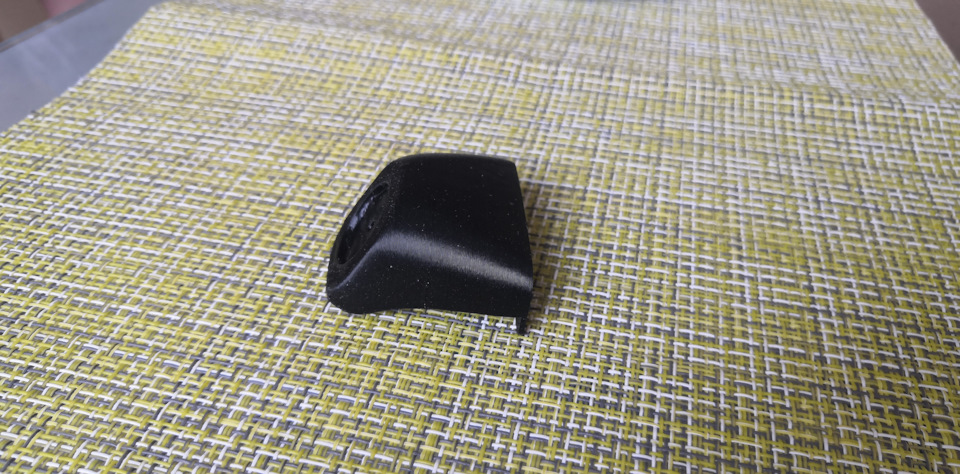

Смоделировал крепление, напечатал
Полный размер

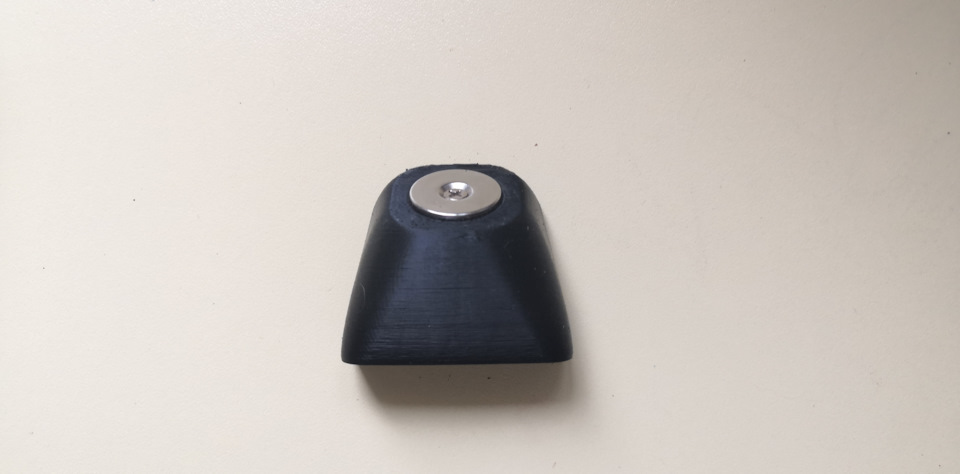

Прикрутил к нему магнит
Полный размер
И приклеил двусторонним скотчем к чёрной площадке на стекле и к корпусу кронштейна зеркала.
Полный размер
Полный размер

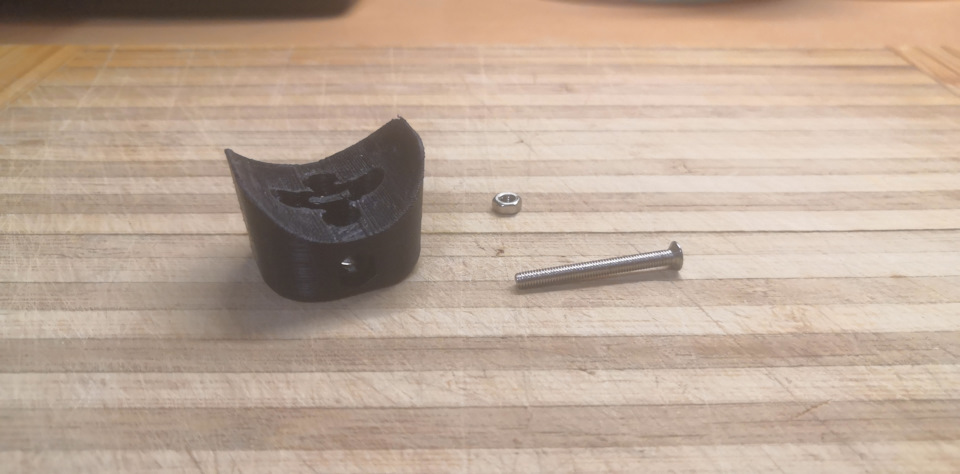

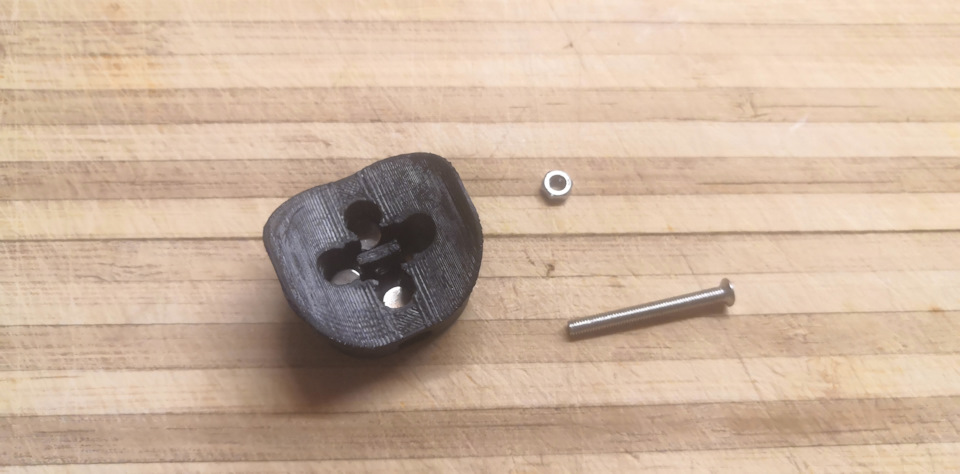

Напечатал ответное крепление на регистратор
Полный размер
Вставил туда 4 магнитика
Полный размер

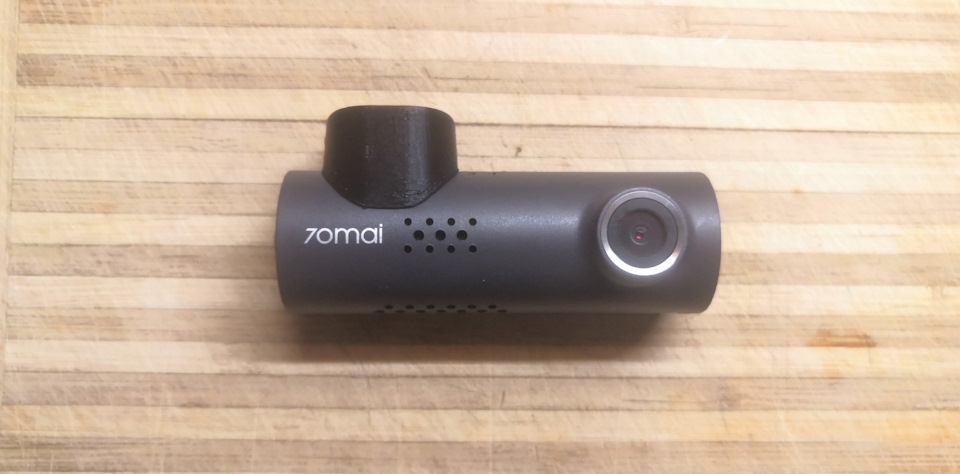

Надел на проушины регистратора и закрепил болтом с гайкой на М3.
Полный размер
Полный размер
Полный размер
Полный размер

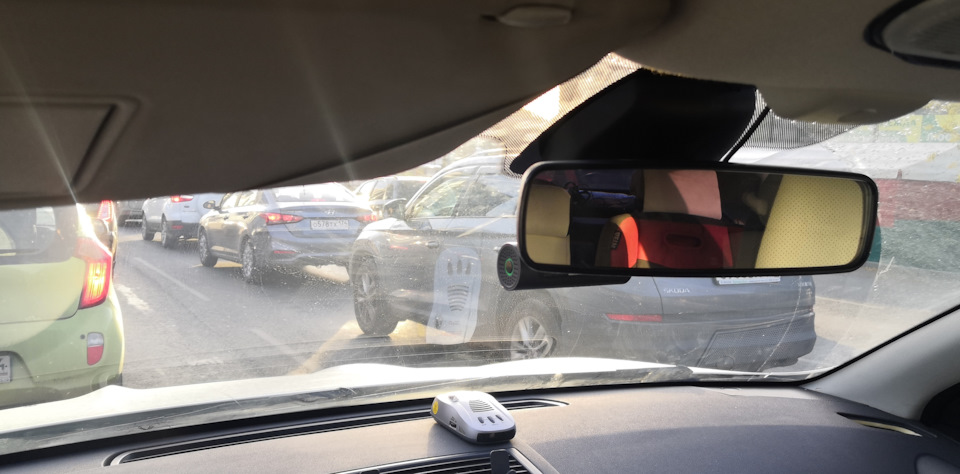

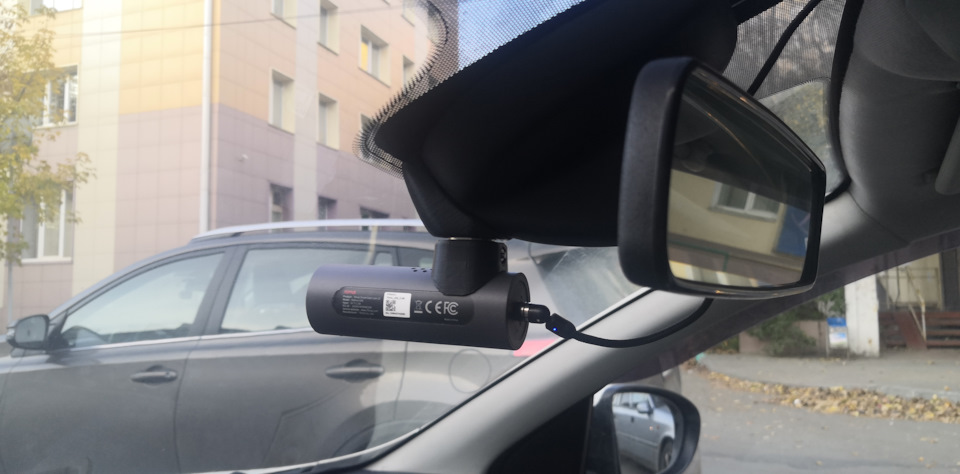

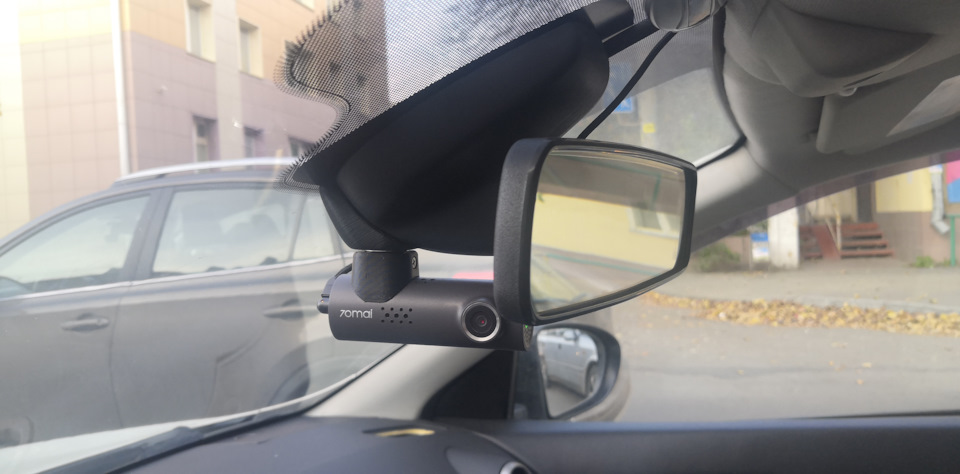

В итоге все получилось как и хотел. Регистратор быстро ставится и снимается, можно ставить и снимать не глядя одной рукой. Можно повернуть так
Полный размер
Полный размер
И даже так, можно снимать в салоне.
Полный размер
Так это выглядит во время съемки:

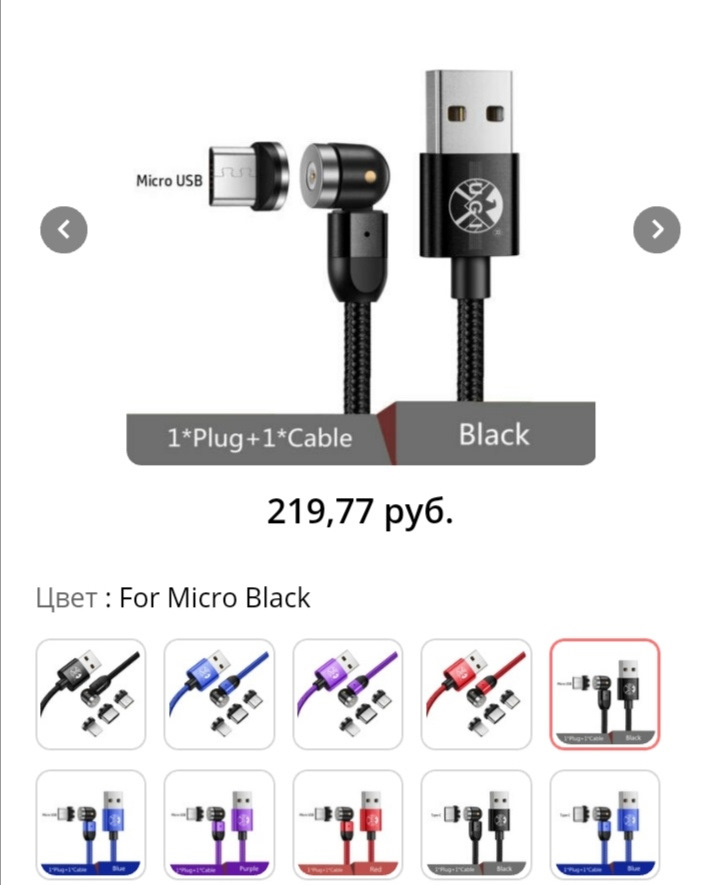

Кабель с магнитным разъемом для моих целей подошел идеально. Свободно вращается и поворачивается. Когда подносишь разъем к регистратору, он сам примагничивается как надо, можно подключать не глядя.

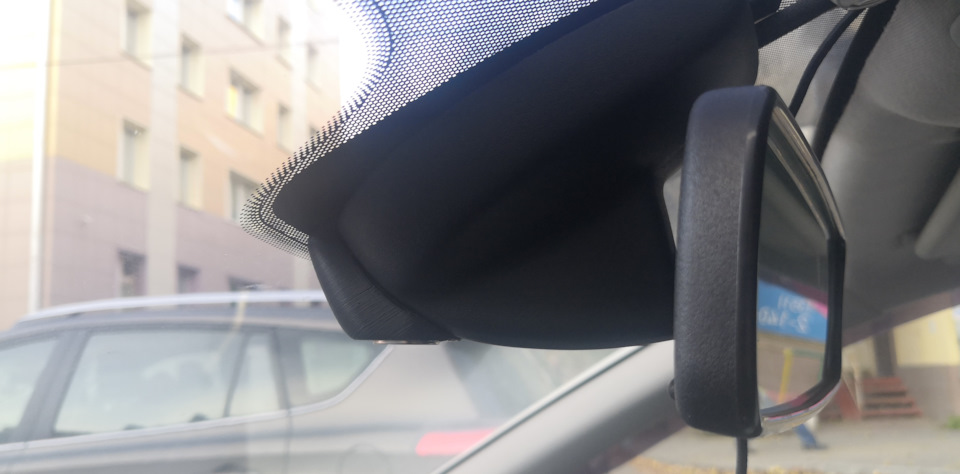

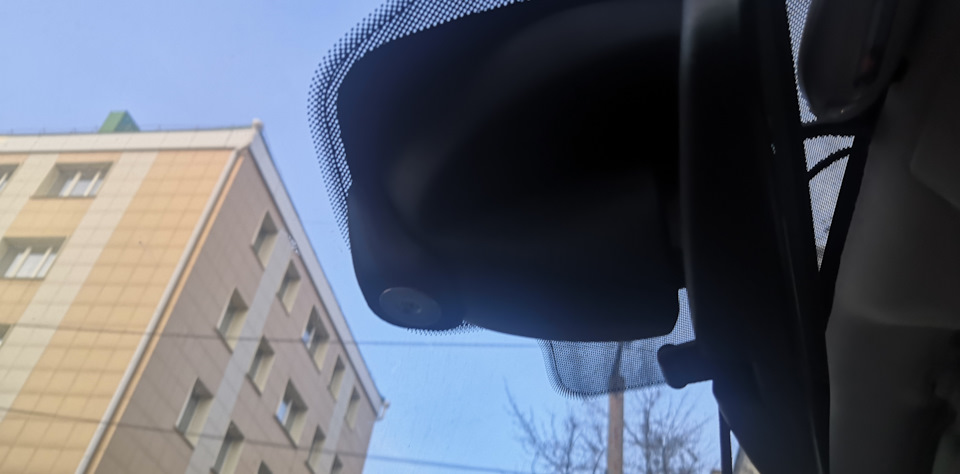

Так выглядит снаружи. Как и хотел, не видно, что к стеклу приклеено что-то лишнее.
Источник: www.drive2.ru
Автомобильный магнитные держатели для смартфонов и т.д. Адаптация под видеорегистратор.
Держатель покупался по акции за 105 руб., сейчас этого товара у продавца нет. Ссылка приведена на аналогичный товар у другого продавца.
Доставка отслеживалась только по Китаю.
Покупал я его не для телефона, а для замены штатного держателя видеорегистратора, т.к. тот разболтался и держал плохо.
Принцип работы держателя довольно простой — магнитное кольцо притягивается к стальному шарику. С другой стороны кольца съемный диск из магнитного материала. Для крепления телефона на одну сторону диска нанесен клеящий слой. На плоской стороне держателе шарика тоже нанесен клеящий слой. Кольцо скользит вдоль поверхности шарика и можно менять положение в широких пределах.
Для предотвращения свободного скольжения внутри кольца имеется резиновая вставка.
Магнит довольно сильный (вероятно неодимовый), может удерживать весьма тяжелые предметы (болт 260 г), что уже говорить о видеорегистраторе (70 г), сам держатель весит 54 г.
Перейдем теперь к адаптации держателя для видеорегистратора. У видеорегистратора нет подходящего места куда можно наклеить диск, поэтому необходимо изготовить адаптер.
Что и было сделано из подходящей полоски нержавеющей стали. Для фиксации видеорегистратора внутрь адаптера вклеен кусок упаковочного пластика.
К адаптеру приклеивается магнитный диск. Конструкция в сборе.
Два дня ездил радовался… Потом, на очередной выбоине, шарик вывалился из держателя. Может производитель пожалел клея или держатель не рассчитан на такое положение (шариком вниз). Вклеил шарик обратно с помощью клея Супермомент — пока держится.
Резюме:
Из плюсов — цена, универсальность, сильный магнит.
Из минусов — качество крепления шарика, но возможно это относится к конкретному экземпляру.
