После прочтения нескольких сотен страниц и общения с разными людьми решил собрать сюда все методы лечения данного недуга. Что я услышал, что вычитал? Большинство обладателей, столь похожих ГУ, просто поставили вентиляторы, кто-то на вдув, кто-то на выдув,кто-то с термореле, кто-то без. Видел коментарии «это перегрев ЦП», «надо проверить контакты питания», «надо бы поставить радиатор». Так вот я предлагаю тут, в одной теме собать все ссылки на расходники, методы, с фото, видео, с отчётами о работе, продолжительности использования доработок, хитростях.
Начну со своих вопросов: на что крепили радиаторы (желательно фото элемента), как крепили (ведь в авто всё постоянно вибрирует/термоклеи или суперклеи) , вентиляторы ( диаметры/вдув или выдув/как и к чему подключены).
Далее, как я понизил температуру своего ГУ.
Отправлено спустя 24 минуты 46 секунд:
Предистория.
После того как мне очередной раз вернули магнитолу из ремонта (ремонтов было много и по разным причинам,последний за 3 дня до окончания гарнтийного срока) с установленной в подарок ос на 6 андроиде, заметил, что магнитола выключается, гаснет экран и если играло радио-оно продолжало играть при потухшем экране(если играла музыка — прекращала играть) помогала кнопка reset. Писал в техподдержку питерской конторы ответы конечно поразительные, ну что ж, не удалось мне доказать что на гу на андроиде можно ставить стороннее по (gmail, google keep, nova launcher, nextsong, янави, япогода).Тогда я подумал что всё это из-за нехватки оперативной памяти.Связался с нашим уважаемым Karogs, получил прошивки (на 4 и 6 андроидах) и начал эксперементировать. Опыт доказал что на 4 перегрева добиться сложно, но у меня получилось (к основному набору ПО я добавил zaicev.нет subway сёрферс и антуту и несколько вариантов живых обоев),после долго ездил без всего этого баловства, всё устраивало, но летящие друг за другом релизы андроид 6 не давали покоя (как же, у всех всё работает,а у меня нет), решено-ставим-разбираемся, спасибо огромное Karogs, точно указал на программу с которой я езжу уже пол-года точно, надеюсь что в декабре удалю её, получив все детали и смонтировав всё по человечески. Распилить магнитолу сподвиг меня один случай: я вёз дочку в больницу, на обследование и тут у меня,в незнакомом месте гаснет магнитола, я конечно продублировал маршрут в телефоне и доехал до места,но было не очень приятно в центре Москвы потерять навигацию хоть на 5 минут . Тогда я подумал,что, возможно всему виной верхнее расположение катализатора и особенность системы обогрева(было это уже осенью) ю), а центральные воздуховоды лежат почти на верхней крышке ГУ. И собственно понеслось.
Охлаждение Android магнитолы на примере Toyota Corolla E140/150
Отправлено спустя 22 минуты 27 секунд:
1. Удалил CD привод, снял фильтрующую бумажку, переклеил наклейку с распиновкой разъёмов с отверстий отвода воздуха на свободное место, промазал термопастой пластинку крепления усилителя(кажется):
Как включить или отключить питание для вентилятора охлаждения ANDROID магнитолы K2501
Файлы можно получить по ссылкам:
https://yadi.sk/i/0TVy8e2o3Q44L8
https://yadi.sk/i/SCgPySDi3Q44L5
https://yadi.sk/i/ZfQRFlWs3Q44Kz
Пока ждал — не утерпел и рассверлил крышки магнитолы сверху и снизу 80 и 30 и 120,вставил 2 вентилятора 80 дует в корпус, 30 дует из корпуса, получилось криво, грубо, но в декабре приедут вот такие штуки: 30 мм x 30 мм
http://s.Aliexpress.com/6BnQNFj2 и такие 30x30x10 мм
http://s.Aliexpress.com/JFnMJrQF , для установки на боковые рёбра и всё будет переделано на боковые стенки, возвращен привод и восстановлена верхняя крышка.
Эффект от проделанной работы -30 градусов, т.е. при одинаковых условиях на протяжении одного отрезка времени температура снизилась с 83 до 51 градуса, там где было 78 теперь 37 (янави и пауэрамп).
Питание брал с usb хвостика для модема. Жду ваших решений, заранее благодарен.
Последний раз редактировалось ooexplooo 18 янв 2018 13:06, всего редактировалось 1 раз.
Kia cee’d sw 2014 fifa ed. ГУ: Rp21238 (сплошной перегрев и 6 гарантийных ремонтов) Red-mod по-воздуху, всегда актуальная версия.
Источник: www.red-mod.ru
Охлаждение андроид магнитолы.DIY колхоз))
Друзья, всем привет!
Не забудьте перевернуть календарь!
Сегодня короткая запись о моей магнитоле и устранении её главного косяка своими руками)
Вот здесь описывал свои ощущения за почти год владения и эксплуатации магнитолы.
www.drive2.ru/l/586351410224852845/
Прошло ещё время, ничего не появилось и нового не вылезло.
Главная для меня проблема с этой магнитолой-перегрев.
Его и будем побеждать в данной записи.

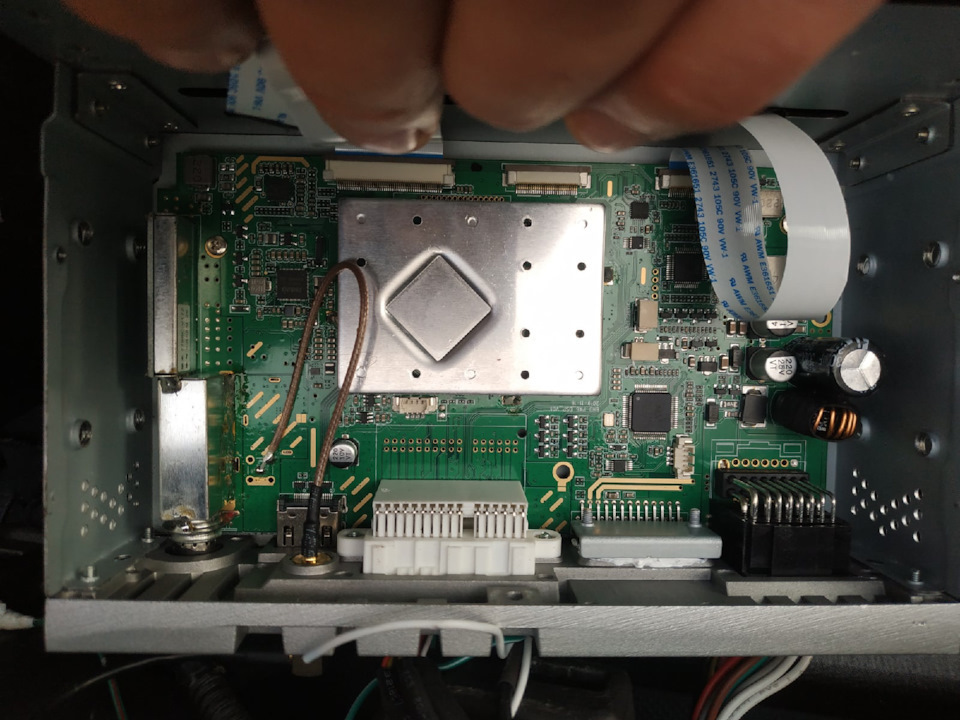

Вот такая была внутрянка с завода. Никакого намёка на продуманное охлаждение не было.Максимум рёбра на задней стенке-которая не соприкасается с источниками жара никак)
Я рассматривал два варианта:
1.Установка радиатора из алюминия для лучшего отвода тепла от процессора.
Ранее уже начинал присматривать варианты.
Но задумался об условиях эксплуатации. Прямо представлялось, как во время ежедневной езды по колдобинам, лежачим полицейским, с сезонными перепадами температур- термоклей на радиаторе отклеивается и при дальнейшей езде радиатор начинает ползать внутри корпуса магнитолы, разбивая на кочках резисторы и перемыкая контакты(что может быть особенно опасно и чревато пожаром).Всё же мой стационарный домашний комп, где видел подобные радиаторы, никогда не сталкивался с подобными испытаниями.
Не хотелось бы подобного)
2.Установка кулёра на вдув либо выдув.
К данному варианту и решил прибегнуть, и посмотреть как данная схема будет работать без помощи радиатора.
В крайнем случае-потом добавить в подмогу радиатор.
Итак, что мы имели:
магнитолу, которая при продолжительной непрерывной поездке(1,5-2 часа), при использовании приложений, активно потребляющих видеопамять и загружающих ЦП, уходила в перегрев, градусов до 80-85С по встроенным датчикам, после чего начинала автоматом выгружать из памяти все тяжелые приложения: видеоплеер, навигацию, аудиоплеер(при уровне громкости выше среднего), да так, что оставалось работать только приложение FM-радио). Пару раз даже радио перегревалось аппарат уходил в перезагрузку.
Полный размер

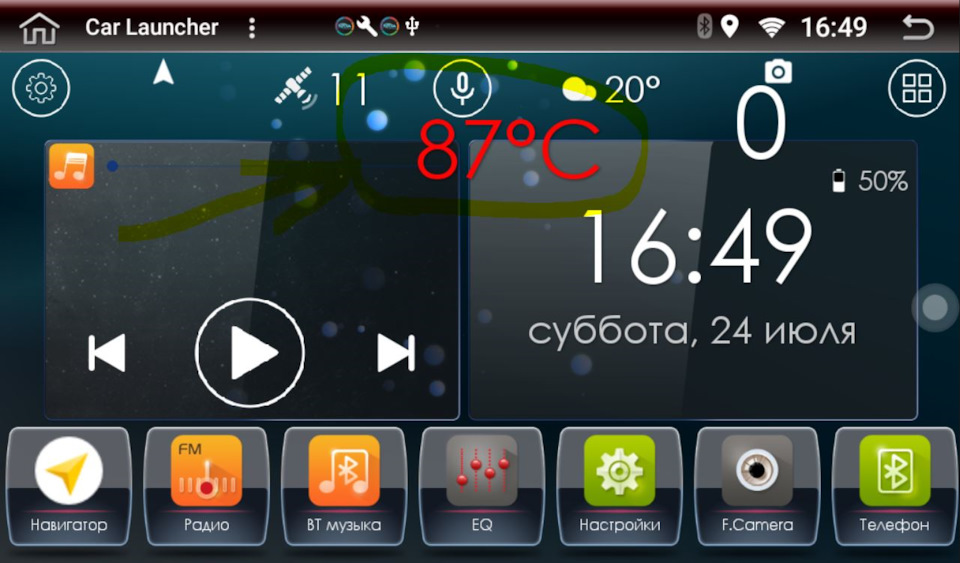

Вот пример высокой температуры пациента до вмешательства)
Вывод: дедушка Ляо явно сэкономил денег на пару новых особняков в провинции Хубэй, не поставив в данную модель никакого охлаждения))))
Внимательнее)
Почему я так долго с этим не боролся- да потому что особо не было таких длинных поездок.
Максимум пару раз в квартал застревал в пробке при проезде Москвы насквозь)
Однако со временем это надоело. И я решил бороться!
Полный размер
Посмотрим кто кого!
Решил, что буду искать вентилятор диаметром не менее 60мм диаметром, так как много лет занимался ремонтом и обслуживанием компов, и чётко помню, что лучше установить вентилятор большего диаметра и снизить обороты, чем поставить маленький, который будет молотить на полную катушку.
С большим шума будет меньше, ресурс работы вентилятора больше, шума при работе меньше)
Рассматривал кулеры с питанием от 5вольт(была мысль запитаться от задних USB-входов магнитолы), но оказалось, что пятивольтовые дороже. Ждать с Алиэкспресс не захотелось.
Поэтому решил направиться в магазин Чип и Дип и выбрать качественный(наверное), недорогой(но это не точно) вентилятор с питанием от 12 вольт и небольшой глубины)
Полный размер

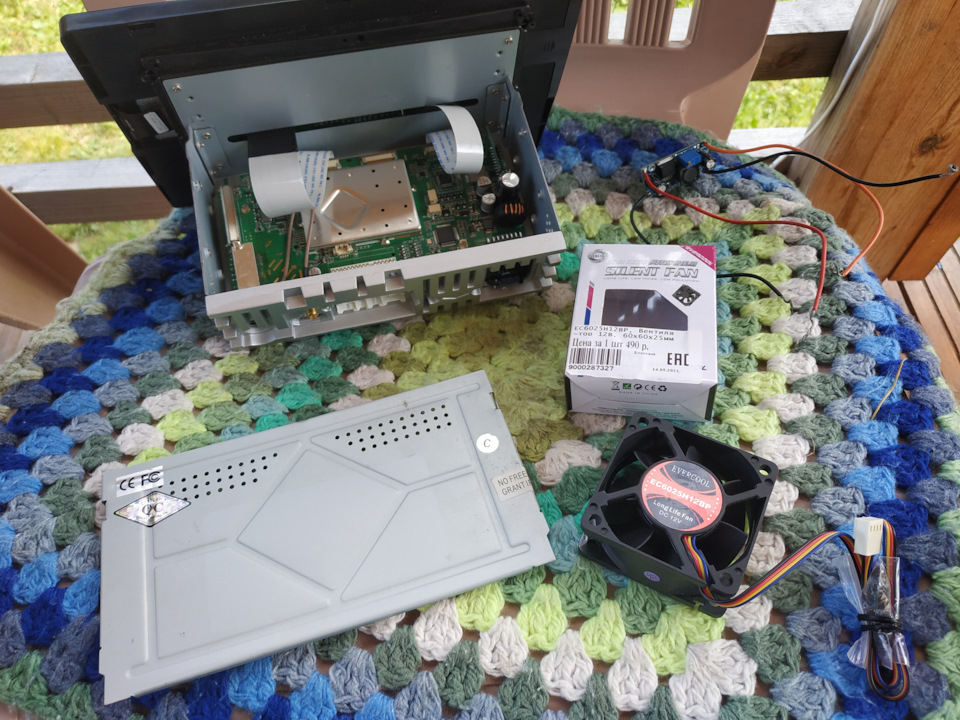

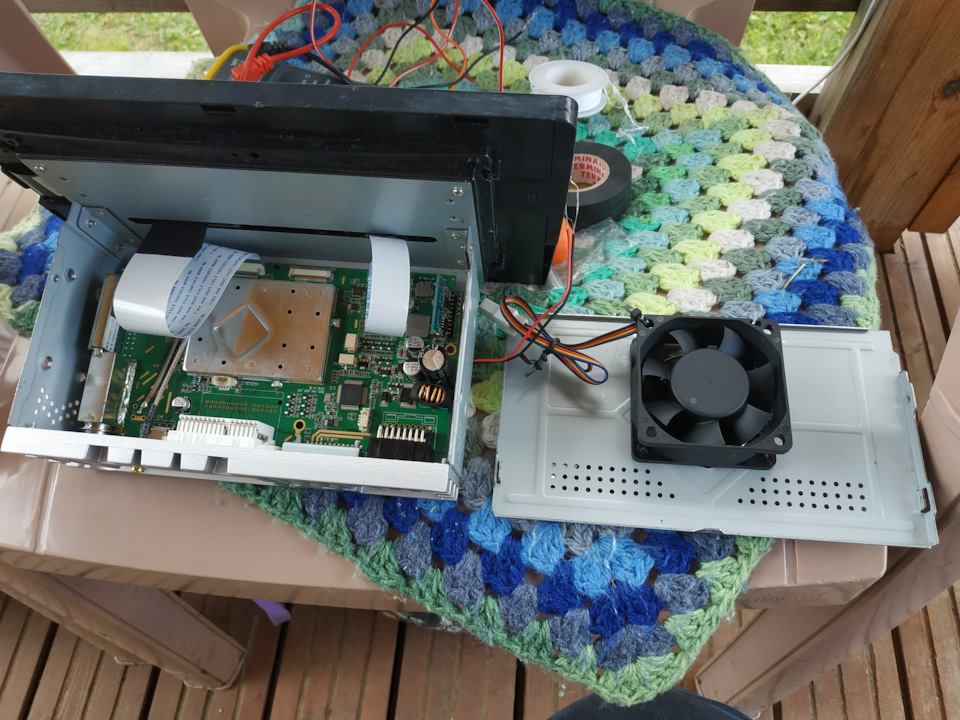

Вот такой красавчик был куплен за 490 рублей(вроде) в Чип и ДИП. На даче, в спокойной обстановке начинаем внедрять.
Полный размер

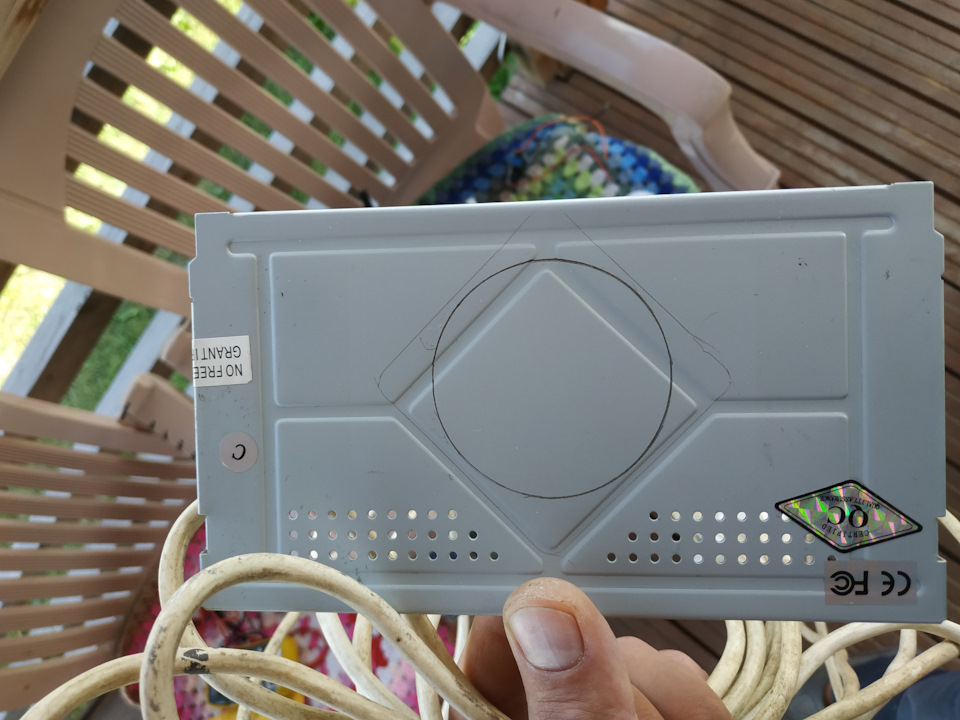

Снимаем верхнюю крышку, переклеиваем с неё маркировку разъемов вниз и размечаем отверстие под вентилятор(решил ставить на выдув).
Полный размер

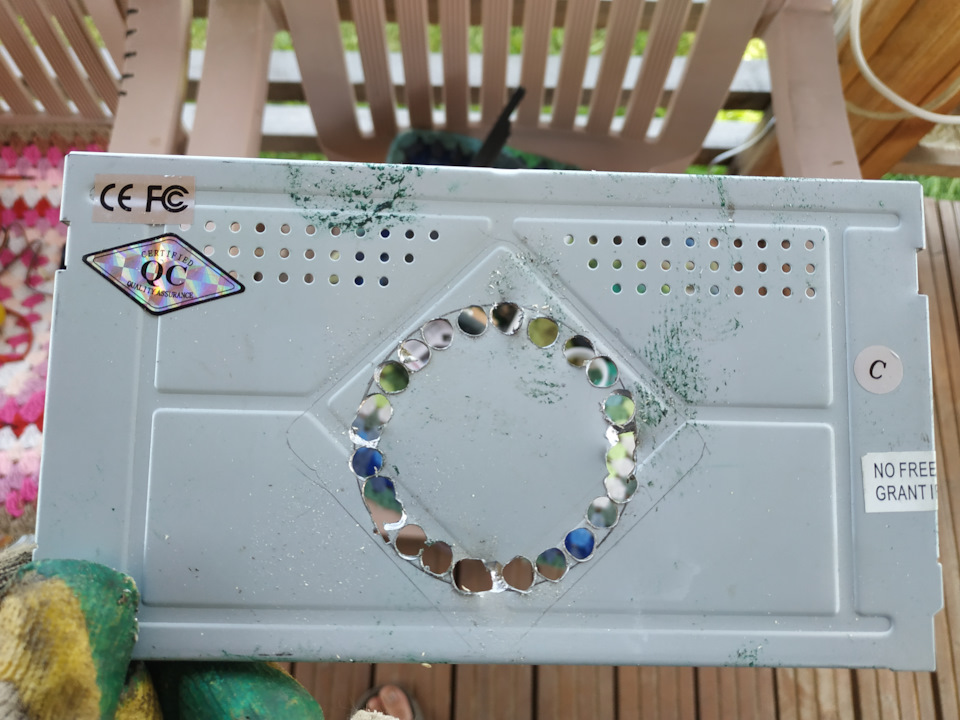

Высверливаем отверстие с помощью дрели-выламываем, обрабатываем края напильником(вспомнились прошедшие 2 с лишним десятка назад занятия трудом в школе)))
Полный размер

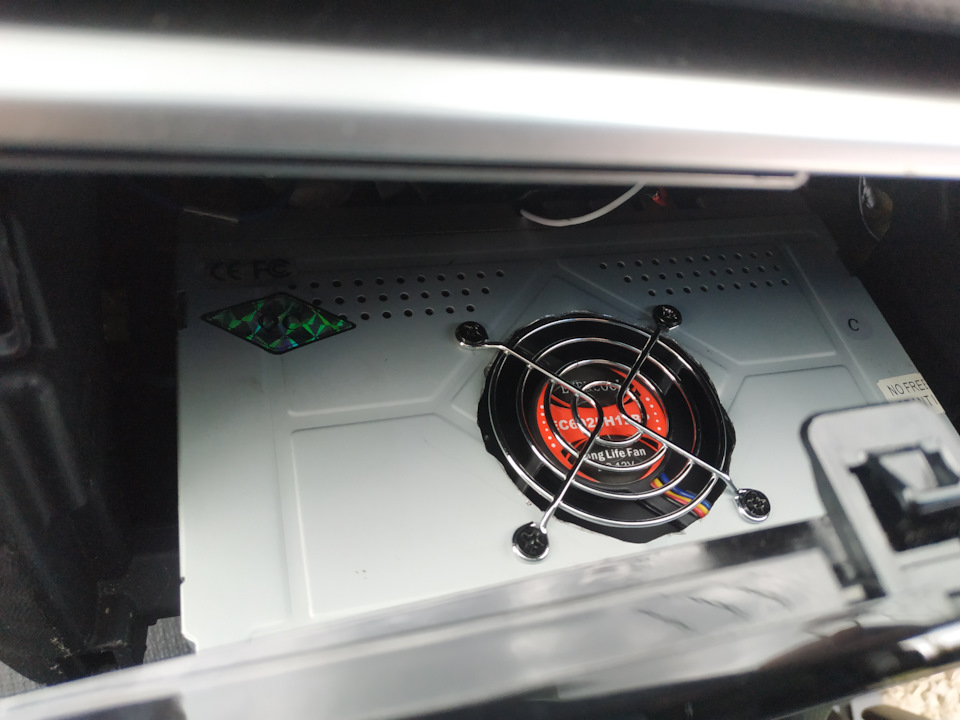

Сверлим в крышке четыре отверстия и крепим вентилятор на выдув комплектными саморезами.
Полный размер
При прикручивании не забываем о защите
Накрыл защитной решеткой, также купленной в Чип и Дип около 100р.

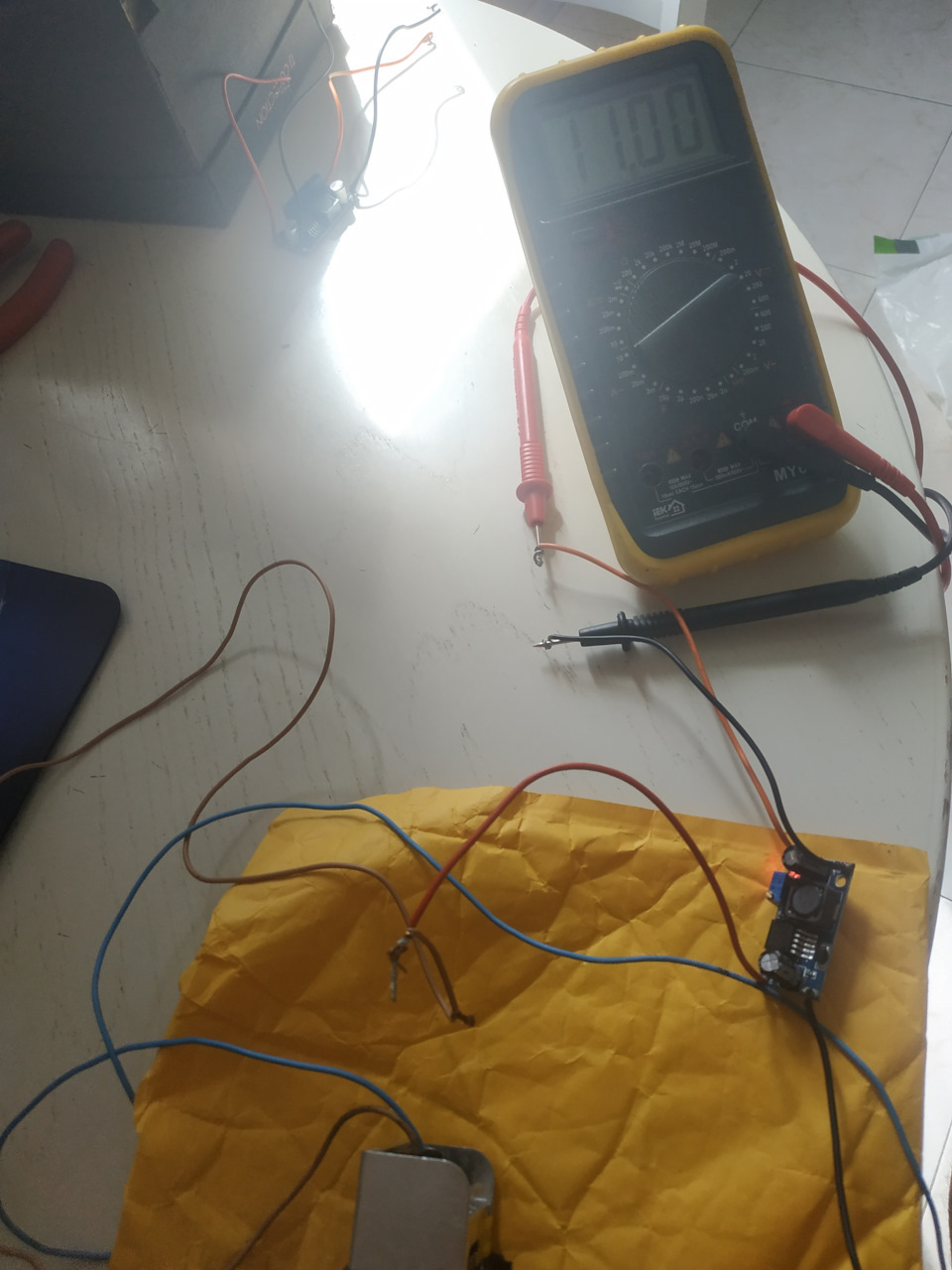

Для увеличения срока жизни вентилятора и чтобы было тихо, через ранее заготовленный стабилизатор подключаюсь к разъему ACC магнитолы. Сам стабилизатор находится снаружи корпуса магнитолы и изолирован в термоусадку. Внутри решил не запитываться(из-за лени и исключения лишних помех))) С помощью мультиметра установил рабочее напряжение стабилизатора 6,5вольт. Теперь вентилятор работает при включенном зажигании, с постоянной скоростью и главное, тихо.
ИТОГ: вместо прежних в 60-65С в штатном режиме и 80-85С под максимальной нагрузкой, сейчас магнитола работает в штатном режиме с температурой в 30-33С, под максимальной нагрузкой в 46С(в режиме разделения экрана, Яндекс навигация+видео в приложении Youtube).
Ставим окончательно на место и наслаждаемся!))) Средняя рабочая температура 45С
Эксперимент удался! При заглушенной машине и низкой громкости магнитолы- кулер не слышно, температура снизилась вдвое. Стабильность работы системы повысилась, проверено очередной поездкой на Юга(но об этом позже).
Всем спасибо за внимание, друзья!
Наши руки не для скуки!
В этот раз решил обойтись без видеоролика на ютуб.
В графике на подходе стояли видео: о доставке StepWGN из Японии в Москву, видео о рестайлинге морды своими руками, инструкцией по разборке задней двери и бампера.
Буду признателен, если напишете в комментариях, стоит ли продолжать снимать видео, или они нафиг никому не нужны?
->Мой ютуб канал об очумелых ручках по-прежнему здесь
Источник: www.drive2.ru
Куда подключить кулер магнитолы
В комплекте с магнитолой андроид шел кулер охлаждения. Мастер-установщик сервиса не разобрался, куда его ставить. Продавец выслал фото подключения. На фото ниже моя магнитола и как подключать
Голосование за лучший ответ
Там же указано стрелкой
ЖекаМастер (1968) 2 года назад
На моей магнитоле есть такой вход?
Жека, Есть. но только не вход, а выход.
Разъёмчик на 4 пина, что выделен стрелкой — это usb, туда подключается либо штатный порт, либо выносной, т. е. это 5-ти вольтовая линия. В комплекте должен быть порт также на 4 пина, можно его использовать. Но я бы не заморачивался и подключился к ACC
ЖекаМастер (1968) 2 года назад
Ну на моей магнитоле, судя по фото, есть вход для кулера?
Michael Hawkins Мыслитель (9994) Первая фотка, нижний ряд, второй слева. Но это, ещё раз повторю, не вход для кулера, это usb порт. Кулер бы тоже сфоткали, показали, в частности провод
ЖекаМастер (1968) 2 года назад
Вот фото
Michael Hawkins Мыслитель (9994) Да, это кулер на 5 вольт постоянного тока, но разъёма такого на магнитоле нет. Если есть желание занять 4-пиновый порт им — найдите ответную часть, должна быть в комплекте с магнитолой, вскройте провод — там будет 4 жилки разного цвета: красная, чёрная, зелёная и белая. Красную подключить к красному проводу кулера, чёрную к чёрному проводу.
Доработка в стиле китайцев. Ставится, как придется, а дует лишь бы в дырки попадало.
Батраков СергейПрофи (787) 8 месяцев назад
Что такое оранжевое там намазано и что синее крепление?
Мда китайщина голимая! Можно и не ставить кулер поди погорит скоро даже с кулером если вобще будет работать .у меня дак треск при наборе скорости в динамиках .
ЖекаМастер (1968) 2 года назад
А альтернативы то нет вроде как. только китайские
makc фроловПросветленный (27692) 2 года назад
Да почему же? тот же pioneer фирма Япония да сборка китай но делают на совесть винтилятор в самой ситеме с 8 года только 2 раза ремонтировалтда и то пнрвый раз тачскрин выдавили второй раз кнопки заменили и всё за 13 лет, поставил на время китайскую хрень андроид и всё такое нет качество не то треск шум ..вернулся к старму pioneer .
