Очень много мы приобретаем электрических бытовых приборов разной мощности, сделанных в странах ЕС, у которых сетевые шнуры заканчиваются электрическими вилками европейского типа. Известно что они отличаются не только диаметром металлической части от наших отечественных, но также формой, большей потенциальной мощностью и наличием одного или двух контактов заземления. Но нельзя забывать и о так называемом «советском» типе, который применяется еще широко в России и странах СНГ наряду с электроприборами прошлых времен поэтому с них и начнем краткий обзор электрических вилок европейского типа с них.
Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В, 6А
Этот тип, называемый Советский С1/В, все еще выпускается у нас на родине и по своим качествам его можно приравнять к европейскому типу СЕЕ 7/ 16 Europlug. Электрические вилки этого типа рассчитаны на силу тока 6 А и 10 А при напряжении 220 — 250 В и частотой 50Гц. Клемм заземления у них нет, но зато есть одно преимущество, которое заключается в том что их конструкция разборная, а значить можно в случае порчи кабеля заменить его, оставляя розетку прежней и не тратя деньги на новую. Диаметр штырей в советской вилке равен 4 мм.
How To Instantly Improve Your European Plug — Schuko to UK
Следующий тип электрической вилки, у которой штыри также диаметром 4 мм и которая широко распространена в европейских странах, кроме Англии, Ирландии и Мальты относится к классу СЕЕ 7/ 16 Europlug. Применяется при эксплуатации бытовых электроприборов малой мощности, без контактов заземления и рассчитана на силу тока до 2,5 А при напряжении 1100 — 220 В. Совместима с класса С, С1, Е, F.
Тип C6 (в Европе CEE 7/17) у нас – «евровилка», с круглыми штырями (ножами) диаметром 4,8 мм
А вот французский тип электрической вилки имеет металлические штыри уже диаметром 4,8 мм и один контакт заземления. Широко используется во Франции, Польше и Бельгии. Применяются для приборов средней мощности таких, как пылесосы, кондиционеры, водонагреватели и т. д. Этот тип вилки выдерживает силу тока до 16 А при напряжении В 220 — 250 В. Совместимы с розетками типа C, E, F, однако с советским типом С1/В несовместимы и могут применяться только при наличии переходника.
Для электроприборов средней и большой мощности потребления используется европейский немецкий тип вилок «Schuko» СЕЕ 7/4, который широко распространен в Германии, Швеции, Норвегии и Голландии.
Вилка CEE 7/4 Schuko и розетка Schuko
Рассчитан на ток до 16 А, в некоторых вариантах и до 25 А при напряжении 220 — 250 В, имеет диаметр штырей 4,8 мм, один вывод заземления и совместим с розетками С и F. По своим характеристикам «Schuko» СЕЕ 7/4 подходит к французскому типу вилок Е СЕЕ 7/5.
Существует также и гибридный тип электрических вилок E/F — CTT 7|7, сочетающий в себе немецкое и французское качество. Весьма распространены в странах Евросоюза при использовании приборов средней и высокой мощности потребления. Имеют контакт для заземления, подходят к розеткам типа C, E и F с диаметром металлических штырей 4,8 мм.
Сетевые переходники для вилок и розеток делятся на два основных типа:
- для техники, привезённой из-за границы, вилки у которой не подходят в розетки российского стандарта;
- для розеток, которые понадобятся в другой стране, чтобы подключить приборы с вилками российского стандарта.
Почти все адаптеры произведены компанией ANTEL. В наличии в любом количестве!
Мы продаём переходники в розетку организациям и частным лица — работаем за наличный расчёт, а также по безналичному расчёту.
Те, кто путешествует по разным странам, часто сталкиваются с несовместимостью вилок на электроприборах с розетками. Поэтому более опытные туристы заранее предусматривают такую ситуацию и кладут в свой походный чемодан один-два переходника в розетку — нехитрого устройства, в которое вставляется наша вилка, а само устройство вставляется в «чужую» розетку.
А часто бывает и наоборот: привезенная из-за границы техника не хочет вставляться в нашу розетку. И напряжение подходит, и все остальное устраивает, а вот штыри на вилке не такие либо не так расположены. Различных стандартов на бытовые розетки в мире насчитывается более десятка, некоторые из них стыкуются и без ничего, но в основном для таких случаев переходники и нужны. Компания ANTEL тщательно изучила этот вопрос и производит переходники для розеток практически на все случаи жизни.
Небольшая справка по типам переходников в розетку:
— 2 плоских параллельных штыря, используется в Северной Америке, Канаде, Японии, Кубе и т.д.,
— 2 плоских параллельных штыря и третий посередине круглый штырь,
— 2 круглых штыря (российский стандарт),
переходник тип «D» — «старый британский» — три круглых штыря,
переходник тип «E» — на вилке два круглых штыря и отверстие под заземление,
переходник тип «F» — обычная для нас розетка с заземляющими пружинными контактами,
— три толстых плоских штыря, используется в Англии, Сингапуре, Кипре и т.д.,
переходник тип «H» — три плоских штыря, расходящиеся от центра под углом 120 градусов,
— два плоских штырька повернуты на 60 градусов, или три штырька (австралийский стандарт);
— три круглых тонких штыря, центральный штырёк чуть смещён, используется в Швейцарии и т.д.,
переходник тип «К» — на вилке два круглых штыря и толстое гнездо заземления,
— три круглых тонких штыря в одну линию, используется в Италии и т.д.,
— два толстых штыря и третий центральный ещё тольще, используется в Индии, ЮАР и т.д.,
переходник тип «N» — два плоских штыря под углом 120 градусов.
Переходники в розетку могут быть простые, предназначенные для стыковки одного типа разъема с другим. А есть и комбинированные универсальные переходники (например так называемый ), рассчитанные на совместимость сразу нескольких комбинаций розеток и вилок. При выборе адаптера для розетки нужно обращать внимание на качество контактной группы: вилка должна входить в разъем с усилием, туго сидеть в гнезде и с усилием выниматься. Также нужно обращать внимание на допустимую токовую нагрузку. В случае возникновения сомнений в том, выдержит ли переходник для вилки вашу нагрузку, обращайтесь к специалистам за консультацией, все данные для связи вы можете найти у нас на станице « ».
Когда мы рассказывали о том, то вкратце остановились на обзоре разновидностей устройств. Существует широкий ассортимент типов и видов электрических розеток, однако в бытовых условиях чаще всего используют штепсельные модели. Далее мы расскажем, какие бывают разновидности изделий в России и других странах мира.
Разновидность разъемов
Самое основное различие между видами изделий заключается в том, как устроены разъемы для подключения электрической вилки. Дело в том, что в каждом государстве собственные стандарты разъемов. Наглядно увидеть типы розеток во всех странах мира Вы можете на фото ниже:
Описание каждого из типов:
- А – американская. Помимо США такой вариант исполнения используется в Японии. Заземляющий контакт отсутствует.
- B – американская модель, с заземлением.
- С – европейский стандарт. Евророзетка используется не только в странах Европы, но и в СНГ, в том числе и России. Единственный недостаток такой разновидности – отсутствие заземления. Однако следует учесть, что заземляющего контакта нет на советских моделях C5, но в евро варианте С6 он присутствует.
- D – такой тип электрических розеток можно встретить в Британии.
- E – французский стандарт.
- F – евророзетка с заземлением. Современный тип исполнения, который чаще всего используют в европейских странах, а также СНГ.
- G – английский вариант исполнения.
- H – израильская.
- I – австралийская.
- J – швейцарская.
- K – датская.
- I – оригинальный тип исполнения, который используют в Италии.
- M – ЮАР.
Вот Вы и узнали, какие розетки бывают в разных странах мира. Далее мы более подробно остановимся на видах электрических штепсельных изделий типа C и F.
Технические характеристики
Как Вы уже знаете, рабочее напряжение в сети может быть 220-240 либо 380 Вольт, в Америке и Японии принято использовать напряжение 100-127 Вольт. Евророзетки на 220 В используют для подключения электроприборов, мощностью не более 3,5 кВт. Связано это с тем, что силовые розетки могут выдержать ток, не превышающий 16А. В такие виды электрофурнитуры допустимо подключение телевизора, холодильника и прочей, не слишком мощной бытовой техники.
Промышленные трехфазные розетки рассчитаны на силу тока 32 А и поэтому используются в быту для подключения мощной техники.
Также электророзетки бывают рассчитаны на частоту переменного тока 50 либо 60 Гц. В России и странах СНГ используют первый тип исполнения.
Тип установки
Следующая разновидность электрических розеток – вариант исполнения корпуса. Существуют накладные изделия, которые применяются при и утопленные – для монтажа проводки скрытым способом.
Последний вид, в свою очередь, можно монтировать не только в стену, но даже в пол или же столешницу на кухне. Напольные бытовые устройства для подключения техники выглядят следующим образом:
Отдельный вид электрических розеток – переносные. Очень удобный вариант, однако, особой популярности в России он еще не набрал.
Дополнительные функции
Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:
- Влагозащищенные. Евророзетки со 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.
- Модель с – отключает электроэнергию при обнаружении опасной утечки электрического тока.

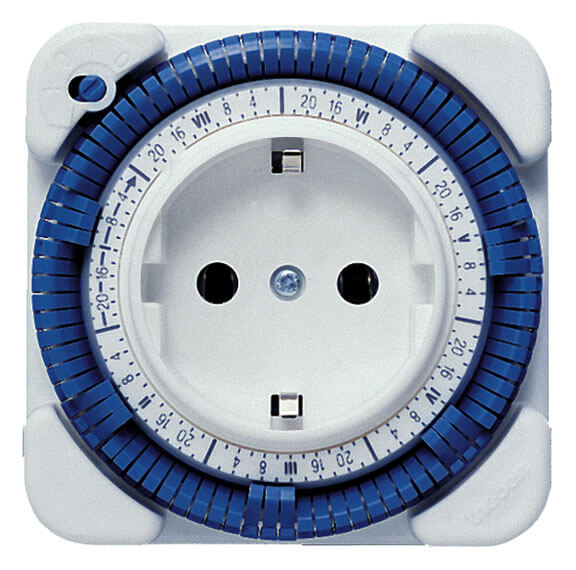

- Модель с таймером. Используя такой вид электрофурнитуры можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.
- Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.
- С выталкивателем вилки. Если у Вас часто , рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.
- Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.
- Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.
- GSM и
Если Вы будете заказывать различные электрические приборы и устройства через зарубежные Интернет-магазины вроде Алиэкспресс или Ebay, то в параметрах заказа часто встречается параметр выбора — US plug, UK plug, EU plug или AU plug. Что это такое и что значит это обозначение?!
Вы наверное знаете, что в мире применяется разные виды электрических розеток. Так вот для указания используемого у прибора типа разъёма для подключения к электрической сети используются специальные обозначения. В чём их различие? Вот четыре основных типа штекеров:
1. UK Plug — английская или британская розетка, тип G (три плоских штыря). Используется в Великобритании, Сингапуре, на Мальте и Кипре. Рабочее напряжение 220-240 Вольт.
2. AU Plug — австралийская розетка, тип I. Используется в Австралии, Новой Гвинее, Новой Зеландии, Фиджи, Самоа, Китай. Рабочее напряжение 220-240 Вольт.
3. EU Plug — так называемый разъём «Евро» розетки, тип C и F (дополнительно 2 контакта заземления). Обычная европейская розетка, используемая в России, странах СНГ, Евросоюза, а так же во многих других странах (Турция, Египет, Алжир, Тунис и т.д.). Используемое напряжение 220-240 Вольт при частоте 50 Гц.
4. US Plug — американская розетка, Тип А (два вертикальных плоских штырька) и B (с третьим отверстием под заземление). Используется в США, а так же в странах Южной Америки, Японии. Используемое напряжение — 100-127 Вольт при частоте 60 Гц.
Кроме этого есть ещё ряд менее распространённых типов штекеров электрических розеток:
Всего в мире есть 12 типов розеток. Среди них Итальянская, Таиландская, Африканская, Швейцарская, Израильская и т.д. Они значительно реже используются, но тем не менее тоже имеют место быть.
Источник: geekpad.ru
Чем отличается EU Plug от US Plug?
EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. . US Plug — это американская розетка. По международному стандарту — тип А без заземления и тип B с заземлением.
Что за мощность EU Plug?
EU Plug – европейская разновидность вилки. Она оснащена двумя вертикальными круглыми штырями. Эксплуатация таких приборов в государствах постсоветского пространства не требует использования специальных переходников. Техника работает под напряжением 220-240 вольт.
Что значит EU US UK AU?
UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.). Напряжение 220 Вольт; AU — австралийская розетка (страны: Австралия, Китай, Фиджи, Новая Зеландия и пр.). Напряжение: 220 Вольт.
Что означает размер EU Plug?
EU Plug — так называемый разъём «Евро» розетки, тип C и F (дополнительно 2 контакта заземления). Обычная европейская розетка, используемая в России, странах СНГ, Евросоюза, а так же во многих других странах (Турция, Египет, Алжир, Тунис и т. д.). Используемое напряжение 220-240 Вольт при частоте 50 Гц.
Какой Plug в России?
в России используется розетка типа «EU Plug».
Какая вилка в России US и EU?
EU – привычная нам вилка, называемая европейской. Именно она подходит для России, Беларуси и других постсоветских стран, государств Евросоюза, Турции и многих других стран. US – американский штекер, подходит для США, Японии, государств южноамериканского континента.
Что означает материал AU?
AU Plug — австралийская розетка. В международной классификации — тип I. Используется в Австралии, Китае, Новой Зеландии и многих других мелких странах этого региона тихого океана: Новая Гвинея, Фиджи, Самоа и т.
Что такое US и EU версии?
Поэтому были выделены 4 основных типа, которые используются на 90% техники — это US plug, UK plug, EU plug и AU plug. Соответственно американская, английская, европейская и австралийская.
Какой вид розеток в России?
На территории России общепринятым стандартом являются вилки со штекерами для разъёмов типа C и F, при этом розетками типа C разрешено пользоваться лишь в жилых помещениях, во всех других случаях необходима установка розеток типа F.
Какой стандарт вилки в России?
ЕВРОПА
| Португалия | C,F | 230 В |
| Россия | C,F | 220 В |
| Румыния | C,F | 230 В |
| Сербия | C,F | 220 В |
Как обозначается европейская вилка?
Тип F (EU Type F), европейская розетка с заземлением — два круглых штырька, как и у типа C, контактные пластины для заземления.
Что означают буквы UK?
UK (англ. United Kingdom) — Соединённое Королевство Великобритании и Северной Ирландии. UK — британская прог-рок-группа.
Какие бывают розетки в мире?
- Типы А и B — «американские» розетки. .
- Тип С — «европейская» розетка. .
- Тип D используют в основном в Индии, Непале, Намибии и Шри-Ланке;
- Тип E предпочитают во Франции, Бельгии, Словакии, Польше и Тунисе;
- Тип F можно встретить в европейских странах, наряду с C;
Какая вилка для розетки в России?
EU – привычная нам вилка, называемая европейской. Именно она подходит для России, Беларуси и других постсоветских стран, государств Евросоюза, Турции и многих других стран.
Какой у нас тип вилки?
Электрические розетки
| Тип E, французская розетка | Два круглых штырька на вилке и один в розетке | Франция |
| Тип F, Schuko, европейская розетка с заземлением | Два круглых штырька, как у типа C, контактные пластины для заземления | Европа |
Как выбрать штекер на Алиэкспресс?
Выбирая на Алиэкспресс электроприборы, помните, что штекер должен быть типа EU для розетки типа EU Plug, напряжение в электросети 220В, частота тока 50Гц. И тогда покупка вас не расстроит.
Источник: kamin159.ru
Какой штекер выбрать для России на Алиэкспресс
Китайский маркетплейс Aliexpress – любимое место шопинга десятков миллионов россиян. Здесь можно купить абсолютно все, в том числе и разнообразные электрические приборы: фены, утюги, чайники и множество других.
Если вы покупаете бытовую технику на Алиэкспресс, то очень часто в параметрах заказа необходимо выбрать тип штекера. Очень многие пользователи в этот момент испытывают немалые затруднения, ведь в карточке товара указаны обозначения, понятные только тем, кто хорошо разбирается в электрических розетках.
Какой тип штекера используется в России?
Чтобы правильно выбрать тип штекера в России на Алиэкспресс, необходимо разобраться в стандартах электрических розеток. В противном случае вы рискуете купить технику с вилкой, которая не подходит для нашей электросети.
До сих пор в мире не существует единого стандарта на типы электророзеток и штекеров, что связано с разным напряжением и частотой тока в электросетях различных государств. Но даже в странах, где используется напряжение 220 Вольт/50 Гц (как в России) конструкция электророзеток сильно различаются.
Варианты штекеров в разных государствах:
- UK – британская вилка с тремя плоскими штырьками. Она используется в Великобритании и ряде других стран.
- AU – штекер применяется в самом Китае, а также в Австралии и некоторых других государствах.
- EU – привычная нам вилка, называемая европейской. Именно она подходит для России, Беларуси и других постсоветских стран, государств Евросоюза, Турции и многих других стран.
- US – американский штекер, подходит для США, Японии, государств южноамериканского континента.
Итак, из четырех вариантов типа штекера для России подходит только «EU». Именно его и нужно выбирать при оформлении заказа.
Что делать в случае ошибки в выборе типа штекера на Алиэкспресс?
Единственный выход в такой ситуации – заказать на Али адаптер (переходник). Эти устройства позволяют вставить неподходящую вилку в нашу электророзетку. Они бывают с универсальными разъемами и специализированные – к примеру, Россия/Китай или Россия/Великобритания.
Важно помнить, что переходник не меняет напряжение, а лишь совмещает вилку одного типа с розеткой другого типа. Перед тем как заказывать адаптер, убедитесь, что купленный электроприбор принимает напряжение из отечественной электросети.
Китайские вилки в российской электросети
Многие недорогие гаджеты продаются без возможности выбрать тип штекера. Зачастую они поставляются с китайской вилкой и переходником. Однако дешевые адаптеры не всегда подходят к российским розеткам с заземлением.
Надо знать, что в России используются два типа электророзеток:
- тип «С» — старого «советского» образца;
- тип «F» — европейские с заземлением.
Европейские розетки типа F отличаются «совдеповских» большим диаметром и глубиной гнезда для штепселей. Дешевые переходники не до конца вставляются в такую розетку, что приводит к плохому контакту и нагреванию разъема. Проблему можно решить различными способами:
- купить адаптер для электророзеток с заземлением;
- заменить китайскую вилку на привычную российскую из ближайшего магазина электротоваров.
Задача выбрать тип штекера у этого отпаривателя может поставит в тупик домашнюю хозяйку из России: среди обозначений есть вполне понятные «США» и «Великобритания», а также две загадочные аббревиатуры
Второй вариант имеет ряд преимуществ перед первым. Повышается удобство пользования, а также электробезопасность. Ведь переходник может потеряться, а при плохом качестве контактов возможно конструкция будет греться.
Заключение
Выбирая электроприборы на Алиэкспресс, не забудьте указать правильный тип вилки. Это должен быть штекер EU. В противном случае радость от долгожданной покупки будет омрачена тем, что вы не сможете включить устройство в розетку без специального адаптера.
