Центральный замок с Алиэкспресс схема подключения

Желание водителей уберечь свое транспортное средство от взлома и угона вполне логично. Центральный замок стал популярным средством защиты наравне с сигнализацией, автоматической блокировкой дверей, иммобилайзером.

• Предназначение и устройство центрального замка
• Принцип работы ЦЗ
• Управление брелоком и ключом зажигания
• Электрические схемы центрального замка

• Схема двери автомобиля форд с внешним реле
• Схема центрального замка на ауди
• Схема на ВАЗ2110

• Установка и подключение блока

• Где находится предохранитель?

Предназначение и устройство центрального замка

Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

КАК ПОДКЛЮЧИТЬ ЦЕНТРАЛЬНЫЙ ЗАМОК 2 схемы подключения Китайского блока управления замками авто 🚗

ПОСМОТРЕТЬ ВИДЕО

Центральный замок с дистанционным управлением состоит из:

• входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
• блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
• исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.

Принцип работы ЦЗ

Система центральной блокировки замков, как правило, происходит с пульта. Для этого в ручку замка специально встроили специальный датчик, а в основном блоке — приемную антенну. Управлять автомобилем можно с расстояния до 10 м.

Для активации на пульте нажимают кнопку, сигнал передается на антенну и происходит блокировка дверей. При этом сразу приходит в готовность сигнализация.

В случае аварийной ситуации заблокированные двери автоматически открываются.

Во время блокировки через пульт или поворотом ключа активируются микропереключатели. Далее происходит следующее:

1. Схема подключения центрального замка анализирует поступившие импульсы.
2. Коммуникатор подает сигналы на главный и другие блоки.
3. Исполнительные механизмы получают сигнал на блокировку. Все замки автоматически закрываются.

Управление брелоком и ключом зажигания

Все больше набирает популярность центральный замок с пультом. Если управление происходит с брелока, то сигнализация и управление центральным замком происходит автоматически. После нажатия кнопки сигнал идет на замок и двери блокируются.

Электрические схемы центрального замка

Схема двери автомобиля форд с внешним реле

При использовании этого типа управления следует учитывать, что реле применяется только внешнее. Неправильная установка может привести к моментальному повреждению устройства, поэтому монтаж проводят с особым вниманием.

Схема центрального замка на ауди

Для этого типа управления используется компрессор, чтобы открыть или закрыть двери.

Схема на ВАЗ2110

Схема подключения, а также провода, 2 пульта, блок и актуаторы входят в комплект дистанционного центрального замка.

Установка и подключение блока

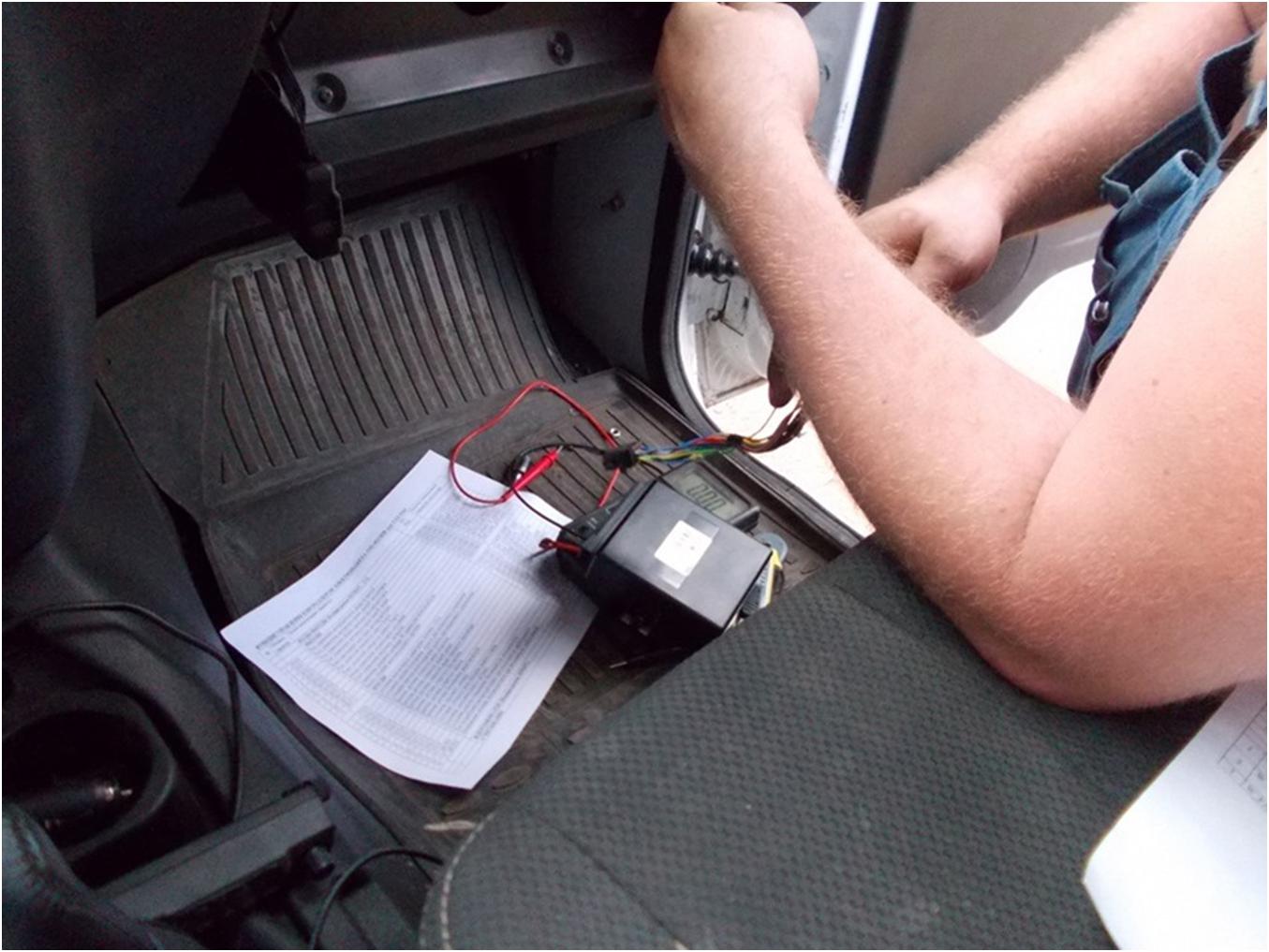

Установка центрального замка начинается с изучения схемы в соответствии с маркой авто. Чтобы обезопасить себя от удара током, отключают клемы от аккумулятора, снимают обшивку с двери и панели. Затем необходимо:

1. Подобрать удобное место. Лучше всего ставить конструкцию в нижний левый угол – в этом случае работе замке не будет мешать стекло.
2. Поставить активаторы.
3. Подсоединить тяги с активаторами и зафиксировать их.
4. Протянуть провода и укрепить их пластиковыми хомутами.
5. Приборную панель демонтируют вместе со старыми проводами от стеклоподъемников.
6. Новые провода аккуратно протянуть в бардачок и панель управления.
7. На разъеме установить предохранитель и подсоединить его к блоку питания, который размещается под торпедой.
8. Запитать ЦЗ, подключить аккумулятор.

Если вы не знаете, как подключить цз и не разбираетесь в способах управления активаторами, то лучше установку доверить специалистам в автомастерской.

Чтобы сигнализацию подключить к центральному замку, необходимо определиться с его типом. Если выбрано положительное или отрицательное управление, то надо найти провода с плюсовым или отрицательным импульсом. При этом контакты подключают на «плюс» или «минус» и подключают к управлению.

Если провода не нашлись, необходимо разыскать реле центрального замка, которое отвечает за блокировку дверей и просто припаять к нему проводку охранной системы.

Подключение сигнализации к центральному замку с переменной полярностью происходит напрямую к силовой проводке. Их разрезают, приобретают реле (2 шт.) и подключают систему следующим образом:

• Общие контакты – к проводам, которые идут от двери водителя;
• Нормально – замкнутые соединения – к проводке от кнопки или блока замка;
• Нормально – разомкнутые – подвести на «плюс».

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Ремонт надо начинать с проверки питания и целостности проводов – чаще всего порыв происходит между кузовом и дверью.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

Источник: motorstory.ru

Схема подключения китайского центрального замка

Настоятельно рекомендуем оставить решение проблем, связанных с электричеством, если вам не известен принцип работы и предназначение подключаемых элементов питания. Подключение ЦЗ не является исключением из этого правила.

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

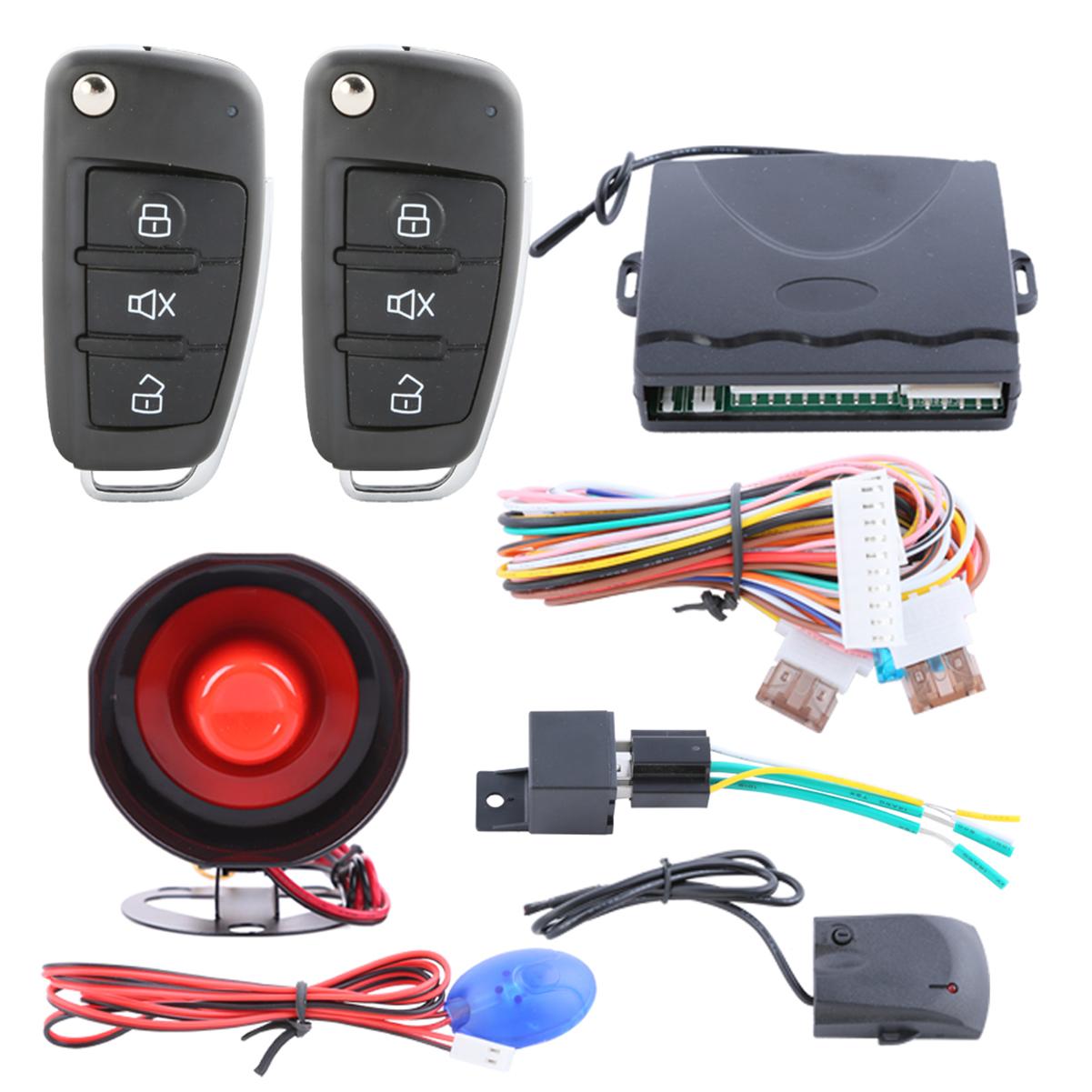

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

• постоянный +, защищенный предохранителем (в нашем случае — 15А);
• масса;
• 2 силовые провода, идущие на сервомоторы;
• 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Подключение

Схема центрального замка для подключения универсальных двухпроводных актуаторов.

Плюсовой провод можно протянуть непосредственно от АКБ, установив предохранитель на 15А как можно ближе к батарее, либо взять от защищенной цепи в блоке предохранителей. Потребление тока зависит от мощности и количества сервоприводов ЦЗ. Рекомендуем прочитать, как рассчитать номинал предохранителя. Массой может послужить любой болт, прикрученный к кузову автомобиля.

Если вы подключили провода, но при нажатии кнопки «закрыть» активаторы открывают замки, поменяйте местами силовые провода (в нашем случае – белый и бело-черный).

С блока дистанционного управления ЦЗ для отпирания/закрытия багажника выходит синий провод, на котором при нажатии клавиши появляется «минус». Подключить багажник можно при помощи дополнительного 4-контактного реле. Как подключить реле, наглядно показано на видео.

При подключении коричневого провода постановка и снятие автомобиля с охраны будет сопровождаться морганием габаритов либо поворотных фонарей. Зеленый провод – управляющий сигнал для доводки стекол. После закрытия дверей авто на него порядка 30 секунд подается напряжение, что достаточно для поднятия стекол даже из полностью опущенного положения.

Внимательно отнеситесь к соединениям и изоляции проводов. Не приступайте к подключению без понимания электрической схемы и принципа работы ЦЗ на вашем автомобиле. Неправильная установка центрального замка своими руками чревата риском возгорания авто. Надеемся, предоставленные видео помогут ответить на оставшиеся вопросы по установке центрального замка с дистанционным управлением.

Так как Гранта имеет свой ЦЗ, то подключаем блок ДУ по схеме “D”:

1. Прежде всего вскрываем блок управления (крышка на защёлках) и проверяем правильность установки джампера. Он должен стоять на группе контактов J1. По умолчанию у меня почему-то стоял на J2.

2. Провод антенны (красный) внутри блока ДУ никак не закреплен, только припаян. Желательно подвязать его к блоку управления чтобы не болтался. Из-за частого перегиба провод ломается в месте пайки на плате.

3. Снимаем обшивку водительской двери:

4. Извлекаем из замка колодку с черным и коричневым проводами. Чтобы снять колодку нужно потянуть красную защёлку вверх, а саму колодку в сторону. На фото жёлтым кругом обозначена красная защёлка:

5. Заранее подготовьте два провода метра по полтора (1,5 м). Такой длины будет достаточно для их прокладки вдоль двери и перехода “дверь-салон”. В пустые контакты 2 и 7 на колодке засовываем зачищенные концы наших проводов (лучше заранее купить, попросить у соседа, найти на дороге, откуда-нибудь выдрать нужные клеммы и подпаять к ним провода. У меня нужных клемм под рукой, к сожалению, не оказалось по этому и сделал через задницу):

6. Зачищенные концы проводов в колодке загнул за бортики разъёма. Получилось как-то так:

7. Чтобы наши провода не елозили в колодке, изолентой приматываем их к коричневому и черному проводам. Аккуратно устанавливаем колодку обратно в разъем замка:

8. Далее прокладываем провода вдоль двери и через переход “дверь-салон”, проводим их под блок предохранителей. Как протянуть провода через переход “дверь-салон” и что нужно для этого сделать:

9. У блока ДУ соединяем вместе:а. оранжевый и оранжевый с черной полосой.б. жёлтый и жёлтый с черной полосой.10. Подключаем оранжевые провода к “+12”, а жёлтые провода к “-12”. Можно и наоборот, принципиальной разницы нет. “+” и “-” можно взять с тех же мест, куда вы подключили питание блока ДУ (красный и черный провода).11.

Белый провод от блока ДУ подключаем к проводу, подключенному ко 2-му контакту колодки замка, а белый провод с черной полосой подключаем к проводу, подключенному к контакту 7. Если подключите наоборот — пох…12. Всё. Проверяем работу схемы.

PS: Если при нажатии на пульте на кнопку блокировки двери разблокируются, а при нажатии на кнопку разблокировки блокируются, то нужно поменять местами белый и белый с черным провода (2, 7 на 7, 2 или наоборот), либо поменять полярность у жёлтых и оранжевых проводов. Кому как будет удобнее.

Схема блока ДУ для ЦЗ:

Подключение реле управления багажником:
