В продолжение цикла «о том что вращается» и «как я стачивал прижимной фланец шпинделя в поисках точности и ничего не достиг (из неопубликованного)».
Обычно пишу много, наверное и тут также получится, хотя я хотел обратного.
Полный размер

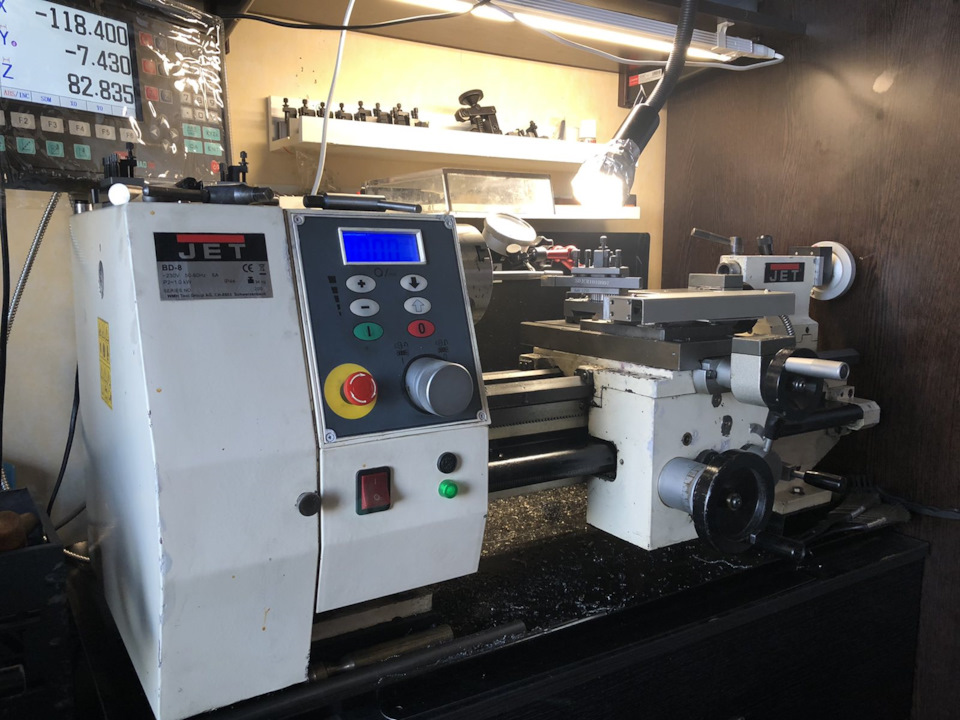

Токарный станок в интерьере
Исходные данные простые. Токарный станок JET BD-8 и целая куча китайских патронов и план шайб, которые объединяло то, что все они болтались на центрующем пояске, проваленный мной немного, во время установки токарного патрона SANOU. И единственным способом, устранить биение после переустановки (смены) патронов, было кропотливое выставление его положения по внешнему диаметру и потом иногда и по зажатой тестовой заготовке. Поэтому, несмотря на обилие оснастки, меня не сильно радовала процедура последующей настройки и я старался как можно реже менять патроны на шпинделе.
Токарный патрон с алиэкспресс
Кроме того, что патроны не всегда ровно садились на фланец (планшайбу) шпинделя, они сами имели погрешность при зажатии заготовок, что в сумме требовало вдумчивого подхода при точении сложных деталей и стимулировало делать это с одного зажатия.
Но где-то, в глубине души, у меня теплилась надежда, что когда-то я смогу купить «супер-пупер точный патрон» и тогда проточу под него поясок, чтобы он всегда садился как надо, просто центруясь при установке, без всех этих мудреных манипуляций со стрелочным индикатором. Назывался этот токарный патрон, «поляком» и стоил приличных денег, которые мне всегда было как-то жалко.
А тут конец 2020 года, захотелось себя как-то порадовать при том, что я весь год только и делал, что себя радовал, от чего большинство идей было уже реализовано. И выбор был такой. Купить польский токарный патрон и продолжить доводить до ума токарный станок или приобрести несколько бутылок хорошего виски и потом все это дегустировать. Суть в слове, «несколько», чтобы вы поняли, что полностью от последней идеи я отказываться не собираюсь. 🙂
Полный размер
Вариантов много
Не долго думая, пока есть настроение, лезу в Директлот, потом на Авито и в итоге нахожу «NOS вариант» СТ-100П.
Полный размер
Токарный патрон СТ-100П
Патрон типа СТ — стальной самоцентрирующийся, диаметр 100мм. Буква П — повышенной точности (Н — нормальной, П — повышенной, В- высокой, А — особо высокой точности).
В описании было, что патрон не использованный ранее, с хранения. Но хранение было не бог весть, какое хорошее, так что патрон чуток тронуло коррозией. Которая на его работу не влияет. И более того, скроет от близких сам факт покупки. Поверят что нашел на барахолке. Я бы и сам в это поверил. 🙂
Год назад я уже отказал себе в покупке подобного патрона и тот был значительно лучше, без ржавчины, но ждать не хотелось и я купил этот.
Купил НОВЫЙ токарный патрон Griff. Тест.
Патрон приехал в такой большой родной коробке 1989 года, которой место на помойке. Но перед этим, я вытащил оттуда сам патрон, три обратных кулачка, три болта и запечатанный в полиэтилен, паспорт с результатами измерений.
Полный размер

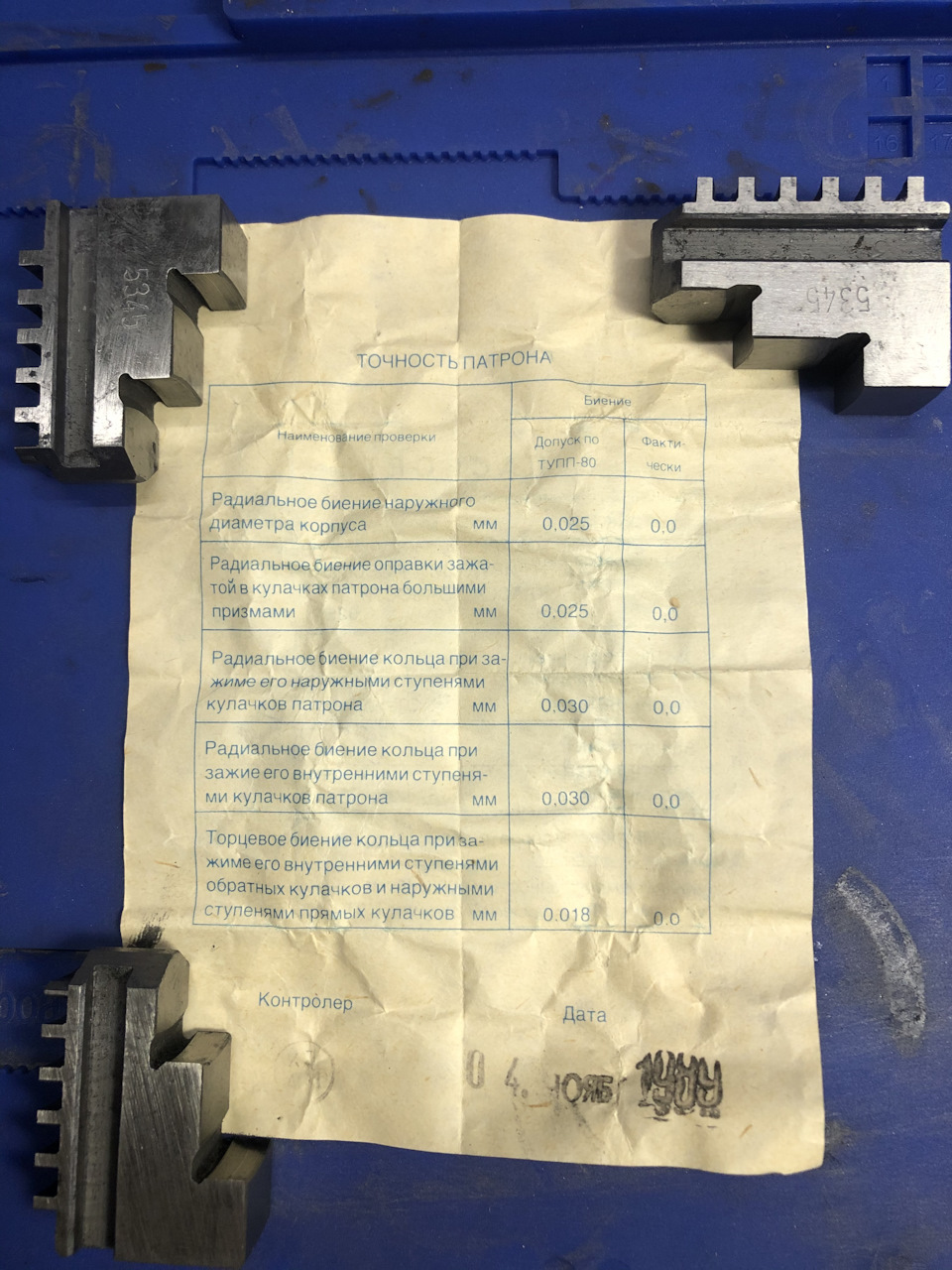

Паспорт токарного патрона
По всем показаниям, получалось что патрон не просто повышенной точности, а офигенно, какой точный. Потому что, поленились заполнить бумажку. 🙂
Теперь предстояло посадить патрон на шпиндель и тут тоже не обошлось без приятных новостей, поясок был не просажен, а наоборот, оказался даже великоват как по диаметру, так и по длине.
Сточил длину пояска, потом в несколько заходов посадил патрон на шпиндель достаточно плотно, без зазоров и перекосов, насколько это было возможно.
Замер по внешнему диаметру меня не воодушевил, там было биение около 3-4 соток, которое не регулировалось никак, потому что патрон сидел на пояске. Зато после зажатия тестовой детали, оказалось, что биение на расстоянии 70мм, укладывается в пределах 0.5-1 сотки с повторяемостью зажатия 10 из 10. В некоторых случаях даже стрелочка не качалась, а только подрагивала, так что я поначалу подумал, что индикатор перестал доставать до детали.
Полный размер

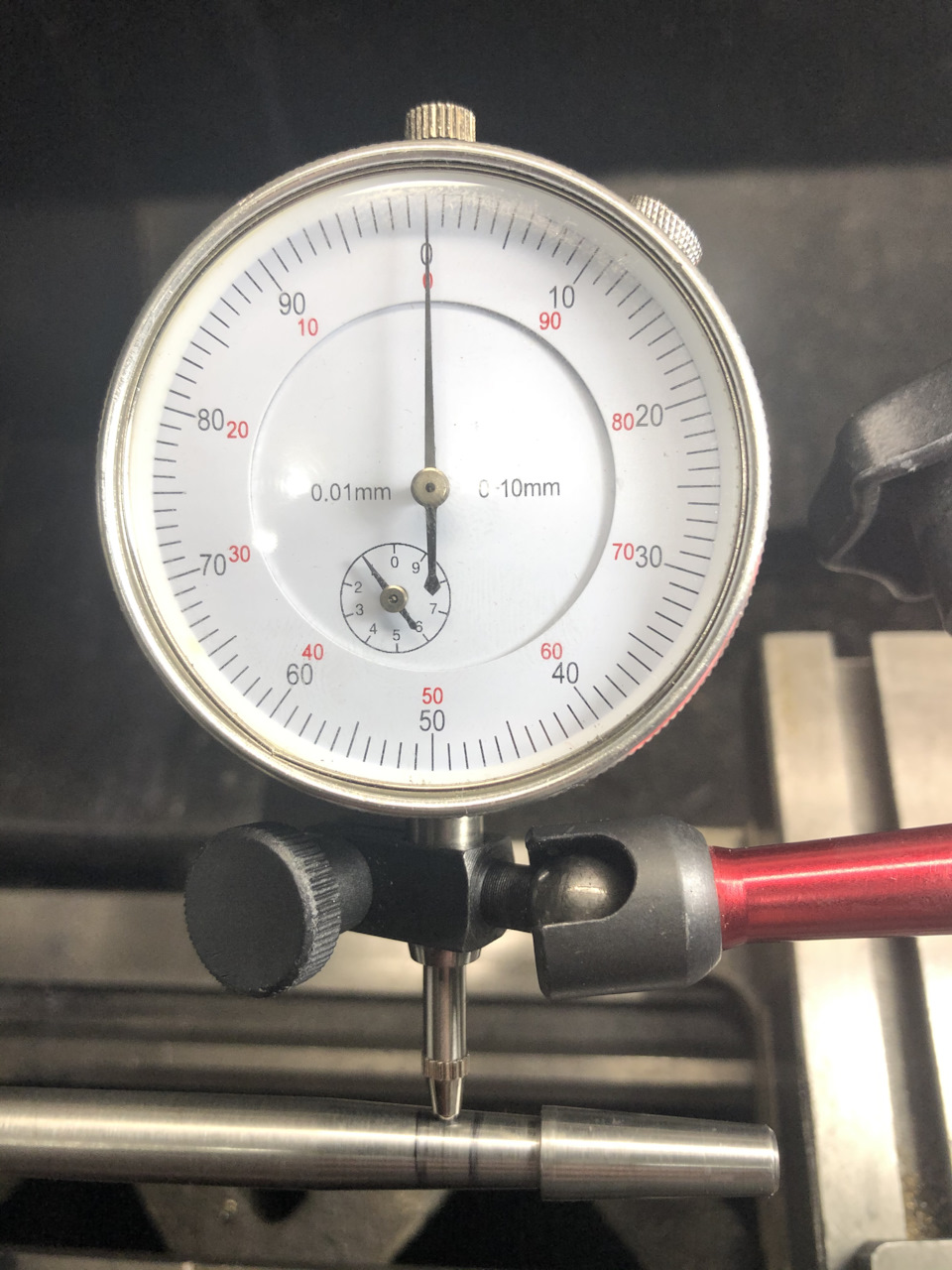

Измерение биения
Сама деталь тоже не идеальна, но это единственный кусочек металла, более менее ровный, который я смог найти у себя дома, после того как оправка КМ3 себя не оправдала из-за не соосности конуса шпинделя, оси его вращения. В итоге, только этой деталькой мне и удавалось проверять биение токарных патронов.
С новым патроном пришлось немного поковыряться, прежде чем он заработал как нужно, потому что его внутренности были набиты жесткой смазкой серебристого цвета, которая препятствовала моим попыткам комфортного кручения ключа и плавному зажатию детали. И кулачки тоже очень туго ходили, в отличие от моих старых друзей — китайцев.
Полный размер

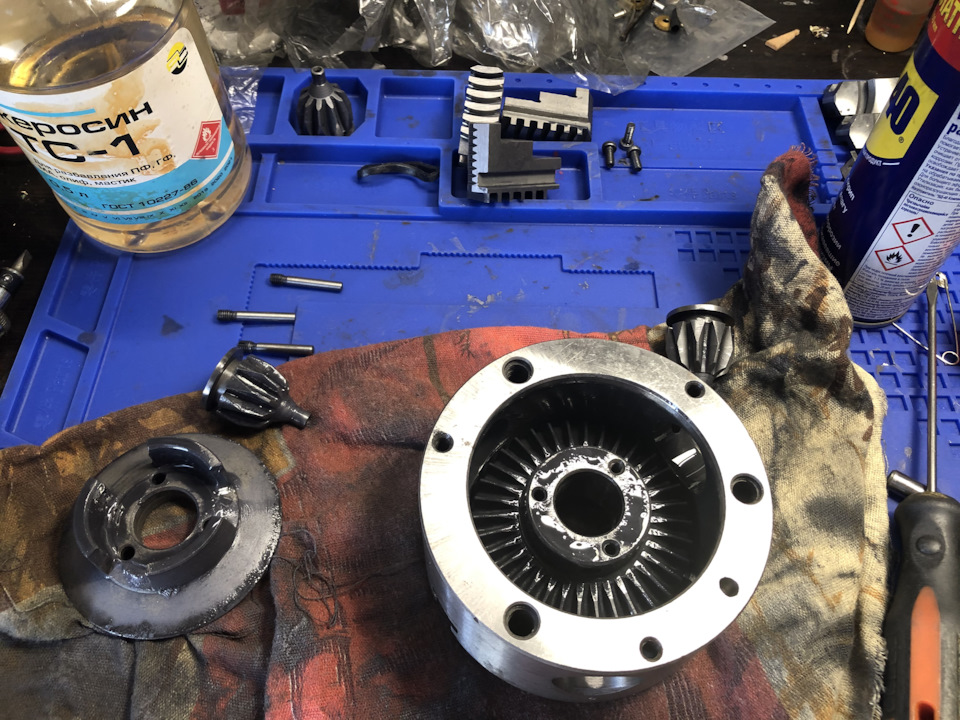

Разобрал патрон
Так что, патрон пришлось разобрать и немного промыть там, где я смог добраться без полного разбора. Улитку снимать не стал, да и она не особо сама этому способствовала. Крутилки запомнил, где какая должна была стоять, потому что одно из отверстий было помечено «0».
Полный размер
Внутри смазка
Частично промыл WD40, частично накапал более жидкого масла (которое потом вышло черными каплями при вращении патрона, прямо мне на брюки). Улитка стала крутиться менее туго, но кулачки по направляющим ходили тяжеловато. Решил пока не трогать их, попробовал установить промытый и собранный патрон на станок.
Поигравшись с посадкой патрона на шпиндель, я еще раз убедился в правильности стыковки поверхностей и после этого пометил место точкой, чтобы потом не перепутать, как я это всегда делал ранее. Измерение биения показало, что патрон садится на шпиндель ровно с любой установки.
Полный размер
Стрелка слегка подергивается
В итоге, несмотря на предыдущий отрицательный опыт, который и в этот раз не предвещал ничего хорошего, мне наконец, удалось оснастить токарный станок качественным патроном и закрыть вопрос с точностью зажатия детали и точностью посадки патрона на шпиндель (в 10мм до окончания толщины самого фланца шпинделя :-)).
Все что говорили про польские токарные патроны оказалось правдой. Они действительно радуют своими показателями точности и повторяемости зажима. И я бы мог его давно приобрести, если бы не покупал горстку китайских. Хотя, китайские тоже не такие плохие, например SANOU. Но одно дело, «неплохой», а другое дело «отличный».
Теперь я понимаю людей, которые после покупки «поляка», кладут его в коробочку и ставят на станок только по праздникам. 🙂 Шучу. Но то, что многие обдирают заготовки на более дешевых и менее точных патронах, это наверное, вполне логичное решение, если хочется сохранить ресурс хорошего токарного патрона.
Благо, мне план гнать не нужно, серийного производства дома не предвидится, точу штучные детали из латуни и теперь с новым патроном, это будет вдвойне приятно.
Остальные свои патроны, я подумываю сажать через переходные фланцы (потому что их посадка шире чем у поляка), которые собираюсь выточить, когда будет соответствующее настроение.
А пока, продолжу заниматься темой «электронной гитары», вытачиванием нового винта поперечной подачи увеличенной длины, чтобы можно было посадить на край шаговый двигатель, а также конструированием гаек для винтов подач, дабы максимально уменьшить люфты в этом узле. Только пока не знаю, с чего именно придется начинать, потому что винт достаточно длинный и нужно будет еще раз внимательно проверить станок на конусность.
