После того, как я потратил половину дня на поиски нужного мне никель-металлогидридного аккумулятора «таблеточного» размера с припаянными к нему контактами на Митинском радиорынке, пришло понимание, что аппарат контактной точечной сварки мне стал необходим. Один-два раза приварить контакты к любым аккумуляторам мне точно придется.
Паяльник, конечно, дело хорошее. К сожалению, обычным паяльником, процедуру припайки контактов не осуществить – есть опасность значительного перегрева аккумулятора. И если для никель-металлогидридного аккумулятора это не так критично, то при пайке вывода к плюсовому полюсу незащищенного литиевого в корпусе 18650 может сработать встроенный термопредохранитель. А литиевому элементу со сработавшим предохранителем по перегреву одна дорога – на утилизацию, без вариантов.
С чего начинаются поиски? С китайской площадки онлайн… Результатом поиска и чтения отзывов был найден магазин Spot Welder Store, который продавал компактные аккумуляторные импульсные сварочные аппараты в разной комплектации. С учетом моего небольшого объема рукоприкладства (шучу) для меня это был приемлемый вариант. Мне понравились и стоимость, и габариты устройства.
Точечная сварка для 18650: как работает, как выбрать на Алиэкспресс?
За 2800 рублей я получал сам сварочный аппарат, два держателя электродов, зарядный кабель, моточек стальной ленты с никелевым покрытием и бесплатной доставкой в Россию. Сварочный аппарат поставляется в небольшом пластиковом контейнере, для удобства хранения.
Изначально контейнер был запечатан в пластиковую пленку, как гарантия того, что устройство поставляется мне новым и никто им не пользовался.

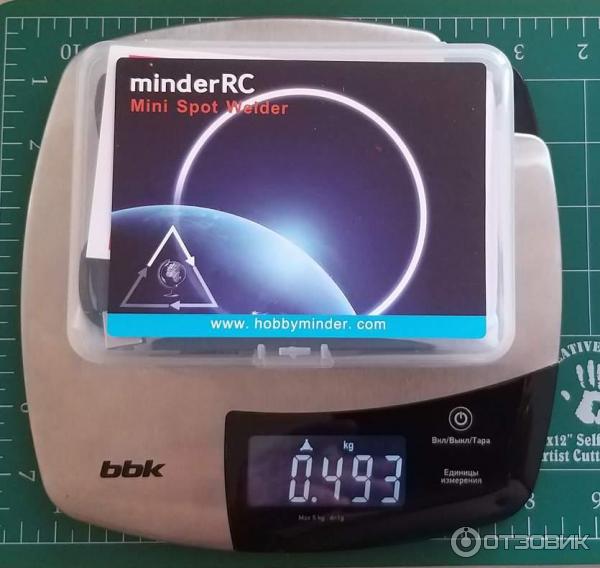

Вес комплекта почти полкило.

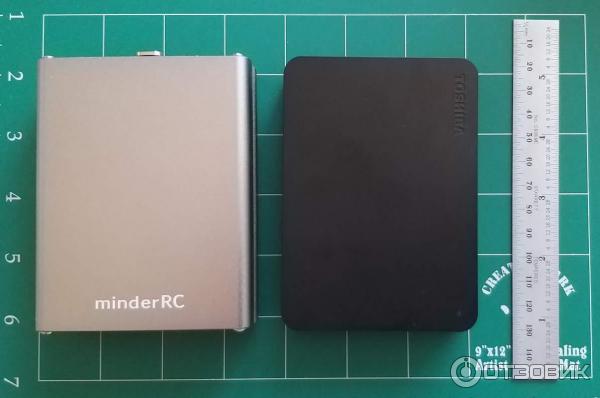

Корпус сварочного аппарата точечной сварки выполнен из алюминиевого сплава. Для масштаба на фотографии представлена и линейка, и Внешний жесткий диск Toshiba Canvio Basics 4Tb, отзыв о котором я размещал здесь .
Вес устройства небольшой, всего 305 грамм.
На фотографии — содержимое комплекта.
Лучшая портативная точечная сварка с Алиэкспресс

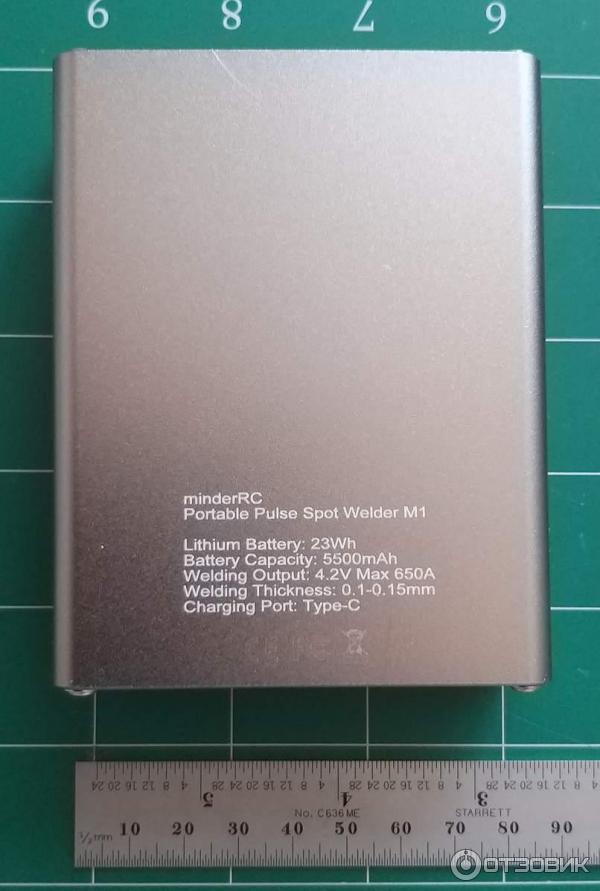

На обратной стороне корпуса указаны основные параметры устройства.

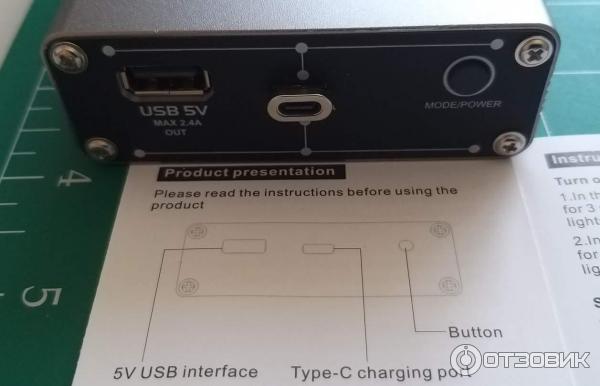

На задней панели сварочного аппарата точечной сварки находится одна многофункциональная кнопка управления. Эта кнопка отвечает за включение и отключение устройства, а также за установку режима мощности.

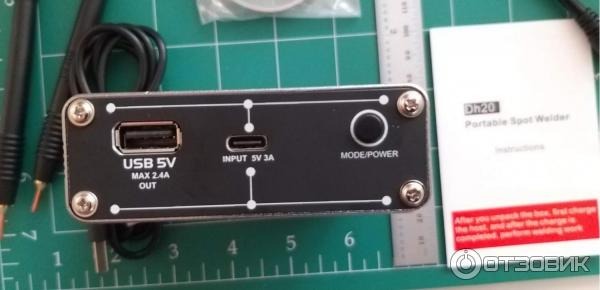

Тут же разъем Type-C для зарядки устройства и обычный разъем USB для возможности использования как мобильного источника питания с током заряда до 2.5А.

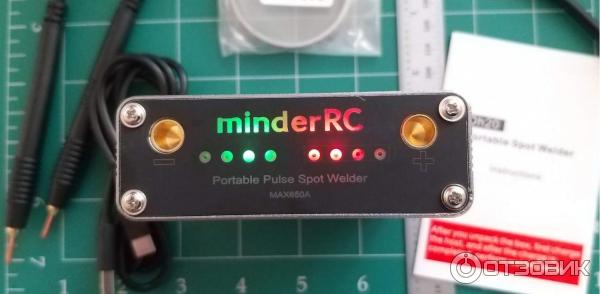

Длительное нажатие на кнопку включает сварочный аппарат, на лицевой панели начинают светиться две полосы из светодиодов – зеленая и красная.
Красная полоса выступает в роли индикатора заряда – по количеству светящихся светодиодов можно примерно оценить уровень заряда литиевой батареи.
На лицевой панели — разъемы для подключения держателей электродов.

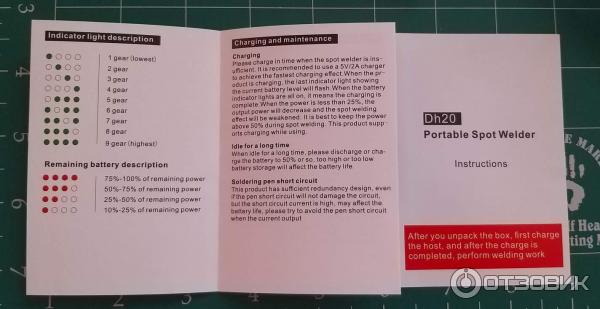

Зеленая полоса – уровень мощности (сила тока), который изначально при любом включении установлен на минимальный уровень. Нажимая кнопку сзади, последовательно циклически изменяем уровень.
В комплекте с аппаратом точечной сварки поставляется два держателя электродов.
Кабель мягкий, контакты надежные, вставляются плотно. Присутствует маркировка BIFRC.

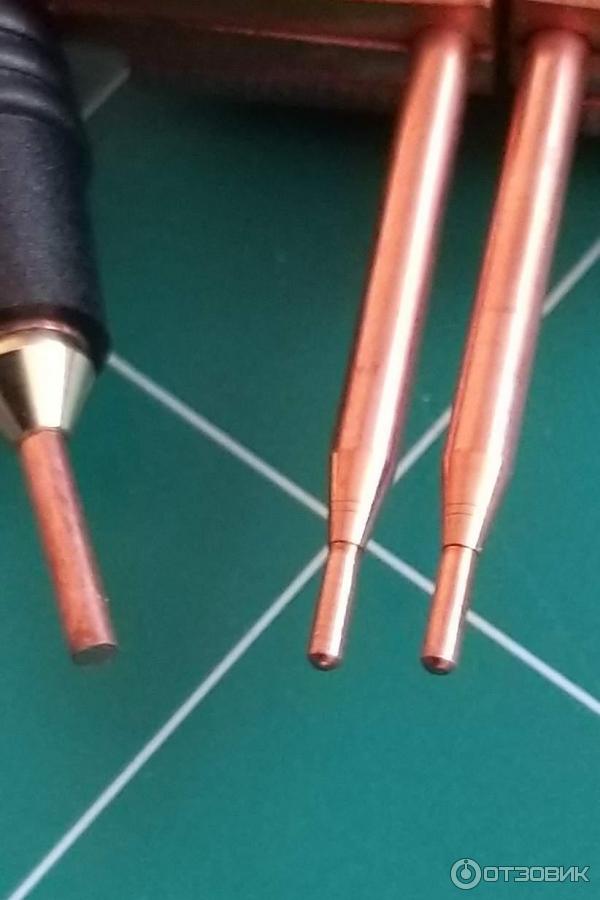

Но есть одно но. Концы медных проводников не закруглены, поэтому их рекомендуют закруглить. Что я и сделал при помощи надфиля и наждачной бумаги. На фотографии слева — необработанный электрод, справа — заводская обработка.

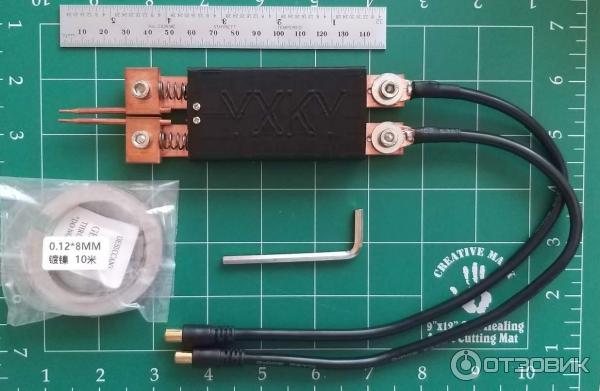

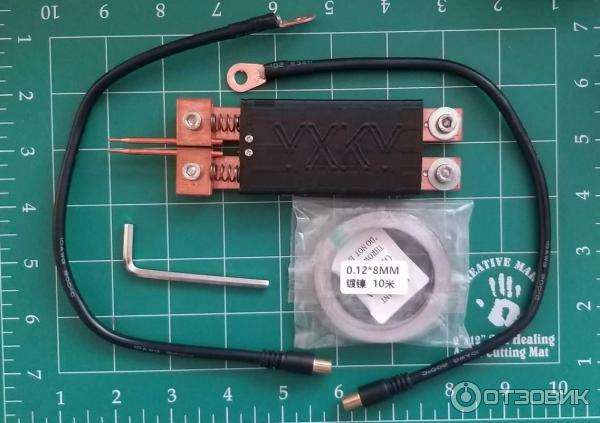

Приваривать токопроводящий контакт к аккумуляторному источнику напряжения лучше всего другими электродами. Поставляется в разобранном виде. Собрать не проблема, проблем — хранить, в штатную коробочку оно не влезает.
В таком варианте у вас получается свободной одна рука. Плюс еще в том, что медные электроды, установленные в держатели под винт, изначально закруглены. Длина кабеля также небольшая, всего 27 см, а комплектные держатели имеют более короткий кабель, длиной 22 см.
Тут я сделаю небольшое отступление.
На сайте продавца представлены три комплектации аккумуляторных аппаратов контактной точечной сварки – базовая (№1), с дополнительным держателем электродов (№2) и с зарядным устройством (№3) для двух разновидностей корпуса под торговыми марками BIFRC (черного цвета) и MinderRC (в серебристом исполнении).
Как я уже писал в своем отзыве на крупнейшую китайскую онлайн площадку Aliexpress здесь, при заказе нужно быть очень и очень внимательным. И даже высокий рейтинг продавца не говорит о его добропорядочности.
Этот продавец также отдельно продает и стальную никелированную ленту для точечной сварки, и дополнительный блок с держателями электродов. Так вот, если положить в корзину сам аппарат (бесплатная доставка), дополнительный блок держателей электродов (платная доставка) и 10 метровый моток стальной ленты (платная доставка) в сумме получаем с точностью до рубля вариант доставки под номером 3! Как говорится, ничего личного, только бизнес. Т. е. моток стальной ленты получается бесплатным, только за счет моей внимательности к деталям.
И теперь вступает тяжелая артиллерия. Я размещаю заказ, но его не оплачиваю, после чего пишу продавцу и вежливо прошу снизить стоимость доставки. А доставка, между прочим, стоит 805 рублей!. Продавец попался сговорчивый, но, как оказалось хитрый. Он мне снижает стоимость доставки на 303 рубля(!) и после моей молниеносной оплаты, отправляет мелкий пакет службой 4px в Москву, предоставив мне номер для отслеживания.
О том как работает курьерская доставка 4px и как «быстро» происходит обновление информации отслеживания я уже здесь писал .
После месяца ожидания я получил свой аппарат в целости и сохранности, однако внутри оказалось устройство-клон MinderPC, а не заказанный мной BIFRC. Мелочь, но неприятно. Хотя по сути это одинаковые устройства, отличие в надписи на корпусе и цвете корпуса.
Отступление кончилось.
Моток стальной ленты, который служит для проверки работоспособности устройства, небольшой.

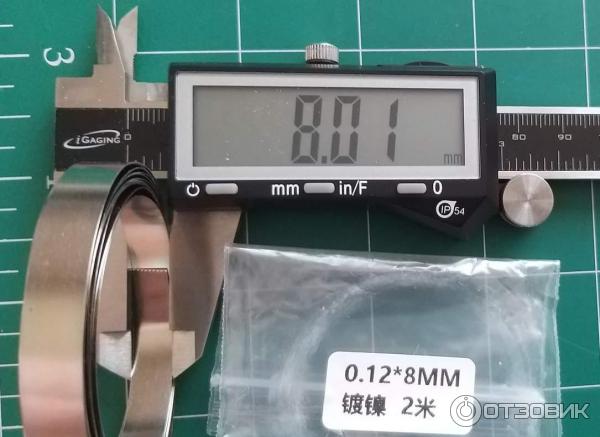

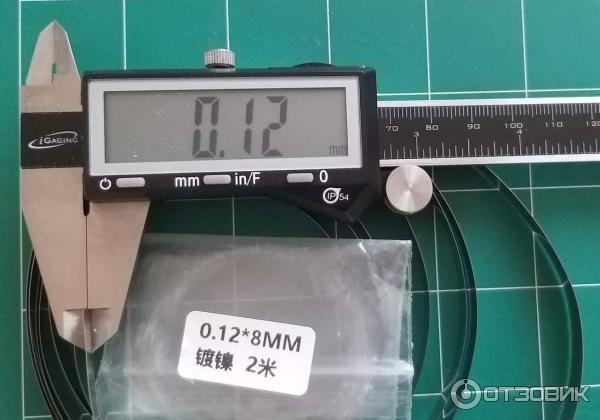

Длина – 2 метра, ширина – 8 мм, толщина 0.12мм.
Хорошо, когда есть запас магнитных затычек от USAMS с интерфейсом Type-C и можно сразу их использовать по назначению, установив в соответствующий разъем сварочного устройства.

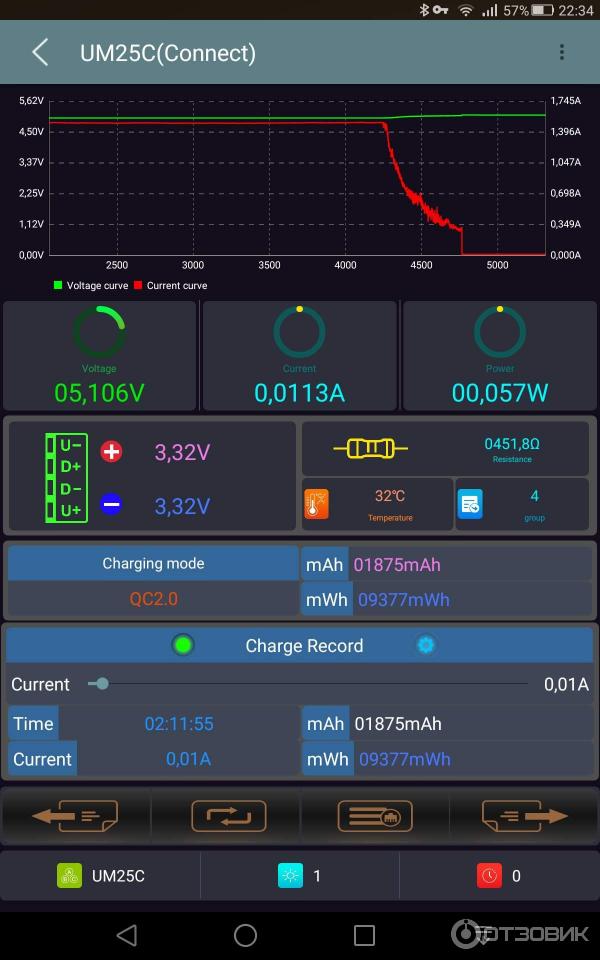

Так как устройство пришло наполовину заряженное, процесс дозарядки прошел достаточно быстро. Максимальный ток заряда составил 1.5А.

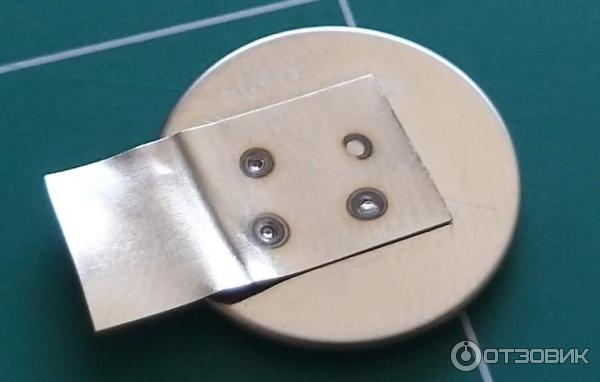

Первый процесс тренировки на ненужном литиевом элементе прошел успешно. На третьем уровне мощности, стальная лента двумя касаниями электродов приварилась так, что не оторвать. Пришлось обрезать.
При работе устройство кратковременно попискивает и меня это не раздражает. Звуковая индикация режима работы мне понравилась, так как сразу понятно, что процесс сварки завершен. Не понравилась закопченная поверхность в местах соприкосновения электродов и ленты.

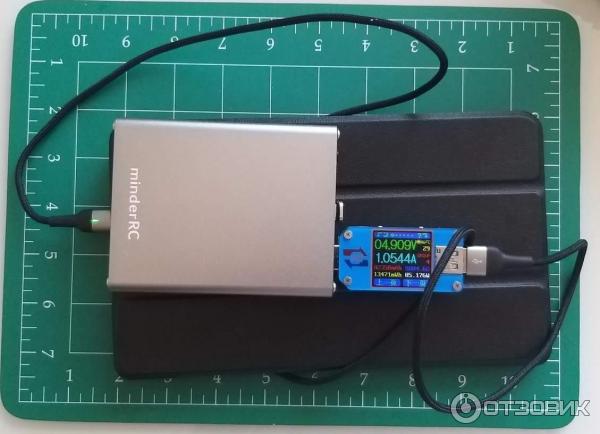

Провел испытания в качестве повербанка. Подключил вольтметр RuiDeng и планшет Huawei.
Никаких кнопок нажимать не потребовалось, заряд планшета начался автоматически, ток заряда — 1А. Годится, раз есть. Лучше уже не будет.
Так как плата внутри корпуса болталась, я решил устройство разобрать.
Откручиваем четыре винта сзади и вынимаем плату. Плата от BIFRC. Светодиоды припаяны кривовато и не имеют разделителей, в итоге идет паразитная засветка от ближних соседей. Лечится черным лаком. Но у меня лекарства под рукой не оказалось.

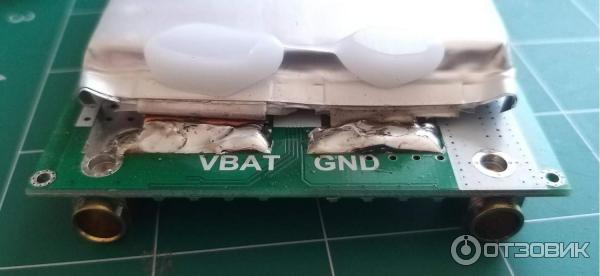

С обратной стороны находится литиевая батарея, припаянная маркировкой к плате. Отрывать не стал. Термоклеем китайцы хотели зафиксировать плату внутри корпуса. Это не работает, так как корпус — металлический.
+++Достоинства+++
1. Компактное, мобильное и недорогое устройство контактной точечной сварки, можно использовать в полевых условиях или на выезде
2. Относительно быстрый заряд, хотя режим QC не поддерживается
3. Разъем Type-C для зарядки
4. Возможность использования в качестве зарядного устройства для телефона
5. Автоотключение через 5 минут бездействия (засекал)
6. Качественные мягкие провода и разъемы держателей электродов
7. Звуковое подтверждения процесса сварки
—Недостатки—
1. Плата внутри корпуса не закреплена и немного болтается. Доработал просто, вставив между платой и корпусом небольшой кусочек изоленты.
2. Достаточно короткие кабели с держателями для электродов, что из комплекта, что дополнительных
3. Медные электроды в комплекте требуют небольшой доработки
4. Аппарат не запоминает последний установленный уровень мощности, качество индикации не очень информативно, подсвечиваются соседние ячейки.
===Выводы===
Первое впечатление применения сварочного аппарата точечной сварки у меня положительное, устройство оказалось вполне рабочим и, надеюсь будет способно помочь при замене литиевых элементов типа 18650 в сборках для питания аккумуляторного инструмента.
Осталось только приобрести взамен стальной ленты с никелевым покрытием, настоящую никелевую ленту. Таких черных пятен полагаю при точечной сварке никелевой ленты у меня не будет.
Я рекомендую аккумуляторный аппарат точечной сварки к приобретению, при условии, что вы понимаете для чего он вам нужен.
Пока о надежности говорить очень и очень рано, надо хотя бы сотни полторы точек поставить, но надеюсь, что не подведет.
Отдельно хочется отметить про нарастающую стоимость доставки, которая вкупе со временем ожидания нивелирует все преимущества заказа товаров из Китая. Особенно поражает хитрость отдельных личностей, которые норовят нажиться на доставке мелочевки. Требуется особенное внимание при покупке, так как деньги за доставку вам не вернут при любом раскладе.
Источник: otzovik.com
Выбираем аппарат для точечной сварки аккумуляторов с Aliexpress
С недавнего времени аппараты точечной сварки стали вполне доступны по цене. И многие самодельщики и не только, покупают их для сварки аккумуляторов. (хотя если быть точным, то многие самодельщики делают эти аппараты самостоятельно из трансформаторов и контроллеров) Я лично тоже не обошел данную тему стороной, и купил себе аппарат для точечной сварки. Небольшой, не сильно мощный, с встроенным аккумулятором. Мне его для нечастой и некрупной работы хватает (варю иногда литий в сборки).
Ниже я приведу несколько интересных моделей сварочных аппаратов, отсортированных по цене/качество/популярность которые на мой взгляд интересны к покупке. Но естественно данная статья подборка носит больше рекомендательный характер, и нужна прежде всего для отбора по критериям подходящих аппаратов. Я не говорю, что нужно покупать именно тот или иной сварочник, я просто показываю, какие варианты существуют, для того чтобы вам было проще выбрать нужный для вас.
Mini Spot Welder
Это небольшой компактный сварочный аппарат, который можно питать от 9-12в. Он подойдет для сварки небольших сборок, тонкой никелевой лентой. Для разовых работ сгодится более чем, или для срочной работы в поле, вдали от розетки. Для серьёзной работы конечно же у него не хватит мощности. Цена, кстати, у него очень приятная.
Сварочный аппарат BIFRC
Еще один вариант сварочного аппарата без привязки к розетке. Это также маломощный прибор, но для небольших работ его хватит. Плюсом является то, что это уже готовый к работе аппарат. У него есть встроенная батарея на 5500мАч, которую можно заряжать через порт Type-C от любого USB источника. Заявленная мощность 4,2 V Макс 650A, что хватит примерно для сварки ленты около 0.1-0.15мм.
Конденсаторный сварочный аппарат
Этот аппарат интересен конечно же тем, что работает на от аккумуляторов, а от конденсаторов. У такого решения есть свои очевидные плюсы: быстрая зарядка, нет деградации элементов питания, хорошая мощность. Но минусом будет цена, так как хорошие конденсаторы стоят дорого. У лота очень хорошие отзывы. Данный сварочный аппарат судя по характеристикам и отзывам, спокойно варит никелевую полосу толщиной до 0.15мм
Источник: www.ixbt.com
«Карманная» точечная сварка BIFRC DH30
При ремонте, переделке, изготовлении аккумуляторных батарей для ноутбуков и элетктроинструмента обычно рекомендуется не паять элементы, а варить. Данная сварка как раз для этого.
Нам обещают емкость батареи 5500mAh, максимальный сварочный ток 650А и выход USB 2.4А — да, данный девайс может работать и как павербанк. Ну и сразу напишу что как павербанк я его применять не собираюсь, поэтому измерения емкости акума не будет. Но могу сказать что на несколько сотен точек его хватает — я зарядил его при получении (хотя особой необходимости не было — остаточный заряд был порядка 85%), поставил более 100 точек, и разрядился он опять же процентов до 80.
Упаковка, комплектация, внешний вид:
В комплекте у нас кроме собственно сварки размерами 81х104х29мм и весом 300г — два толстых и коротких сварочных провода, метровый провод usb — type-C, никелевая лента 8х0.12мм длиной 2м и инструкция
Кабель для зарядки совершенно обычный, но очевидно качественный, ибо при зарядке сварка отображает ток и напряжение — и там всё оч неплохо
Сварочные провода имеют длину 37см от кончика до кончика, маркированы 10AWG 200*C, имеют сопротивление порядка 1мОм каждый, и очевидно медные сварочные электроды.
Сварка имеет три режима работы если можно так сказать — зарядка собственной АКБ, режим павербанка (включается и выключается коротким нажатием кнопки на задней панели), и режим собственно сварки, который в(ы)ключается длительным нажатием той же кнопки.
Как уже, думаю, очевидно, из органов управления и индикации у нас присутствует небольшой олед экран, одна тактильная кнопка на задней панели и две сенсорные на передней. В режиме сварки задняя кнопка переключает пункты меню, которых немного — общий счётчик точек сварки, регулировка чувствительности и время автоотключения
Передние сенсорные кнопки регулируют «мощность» до 30 единиц. Я попробовал измерять токовыми клещами ток — и таки наизмерял 500А, и пришел к выводу что мощность кратна длительности основного импульса сварки — 10 это 100мС. Кроме основного импульса подается еще два предварительных, где-то по 2мС, если не путаю. Сами осциллки не сохранял.
Есть очень важный нюанс, который описан на страничке товара, но который неочевиден для начинающих. НЕ НУЖНО СИЛЬНО ДАВИТЬ НА ЭЛЕКТРОДЫ. Один мальчик (я) сильно давил на электроды, и у него нифига не приваривалось вообще. А потом он перестал сильно давить — и на мощности 15-20 лента к банкам приваривается аж бегом, отрывается кусками. Два куска ленты между собой варил на 10.
Совсем забыл — кишочки же! Ради тех кто не умеет открывать спойлеры — убрал его нафиг. (следующий обзор думаю попробовать и под кат не убирать — вдруг кто не умеет обзоры открывать?)
расчленёночка
плата экрана
сама сварка:
Перейдём к практической части — отремонтируем аккумулятор от шуруповёрта, который почему-то внезапно умер.
Разбираем акум
Отжимаем у брательника новые банки
Варим, паяем, собираем
Там где много точек сварки — это я не увлёкся, это я забыл после сварки кусков ленты увеличить мощность, ну и решил перестраховаться, проварив на бОльшей. Процесс сварки прост — после касания обоими электродами сварка пищит, ждёт секунду, пищит еще раз и подает напряжение на электроды.
Акум понятное дело работает, шурик крутит уверенно, и даже мини-болгарка «заиграла новыми красками», теперь на неё не стыдно писать обзор
Резюмируем. Данная сварка нужна далеко не всем. Но если вам нужно время от времени пересобирать батареи — это по-моему вполне неплохой вариант — не нужно думать к кому бежать за сваркой, сколько денег или пива платить и т.д. Правда пользоваться не очень удобно, нужно сгородить какую-то подставку — но это мелочи.
PS: Несомненно также, что аккумуляторы можно паять, но там есть нюансы, поэтому правильнее сказать что нельзя. Для нормальной пайки аккумуляторы нужно вначале залудить — кислотой, мощным перегретым паяльником, за минимальное время. Вторым этапом тоже максимально быстро паяем проводами между собой и отмываем остатки кислоты. При этом в зависимости от конструкции корпуса батареи — толстые провода могут и не влезть. Ну и перегреть и испортить — очень просто.
