Я частенько обращал внимание на «хлопки» в выключателях при включении лампочек (особенно светодиодных). Если в роли драйвера у них конденсаторы, то «хлопки» бывают просто пугающие. Эти терморезисторы помогли решить проблему.
Всем ещё со школы известно, что в нашей сети течёт переменный ток. А переменный ток — электрический ток, который с течением времени изменяется по величине и направлению (изменяется по синусоидальному закону). Именно поэтому «хлопки» происходят на каждый раз. Зависит от того, в какой момент вы попали. В момент перехода через ноль хлопка не будет вовсе. Но я так включать не умею:)
Чтобы сгладить пусковой ток, но при этом не оказывать влияние на работу схемы, заказал NTC-термисторы. У них есть очень хорошее свойство, с увеличением температуры их сопротивление уменьшается. То есть в начальный момент они ведут себя как обычное сопротивление, уменьшая своё значение с прогревом.
ТЕРМИСТОР NTC.Для чего он нужен лампе и в блоке питания.Покажу наглядно как это РАБОТАЕТ
Терморези́стор (термистор) — полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры.
По типу зависимости сопротивления от температуры различают терморезисторы с отрицательным (NTC-термисторы, от слов «Negative Temperature Coefficient») и положительным (PTC-термисторы, от слов «Positive Temperature Coefficient» или позисторы.)
В мою задачу входило увеличение срока службы лампочек (не только светодиодных), но и защита от порчи (обгорания) выключателей.
Не так давно делал обзор про многооборотное сопротивление. Когда его заказывал, обратил внимание на товар продавца. Там и увидел эти сопротивления. Сразу всё у прода и заказал.
Заказал в конце мая. Посылка дошла за 5 недель. С таким треком добиралась.
track24.ru/?code=MS04416957XSG
Сразу так и не скажешь, что тут 50 штук.
Пересчитал, ровно пятьдесят.
Когда подбирал терморезисторы под свои задачи, у одного продавца выудил вот такую табличку. Думаю, многим она пригодится. 10D-9 расшифровывается просто: сопротивление (при н.у.) 10 Ом, диаметр 9мм.
Ну а я составил свою таблицу на основе тех экспериментов, что провёл. Всё просто. С установки П321, при помощи которой калибрую мультиметры, подавал калиброванный ток.
Падение напряжения на терморезисторе снимал обычным мультиметром.
Есть особенности:
1. При токе 1,8А появляется запах лакокрасочного покрытия терморезистора.
2. Терморезистор спокойно выдерживает и 3А.
Терморезисторы (Термистор) NTC-MF52AT 10 КоМ, посылка с Aliexpress Распаковка
3. Напряжение устанавливается не сразу, а плавно приближается к табличному значению по мере прогрева или остывания.
4. Сопротивление терморезисторов при температуре 24˚С в пределах 10-11 Ом.
Красным я выделил тот диапазон, который наиболее применим в моей квартире.
Табличку перенёс на график.
Самая эффективная работа – на крутом спуске.
Изначально предполагал каждый терморезистор вживлять в лампочку. Но поле тестирования полученного товара и снятия характеристик понял, что для них (термисторов) нужна более серьёзная нагрузка. Именно поэтому решил вживить в выключатели, чтобы работали на несколько лампочек сразу. Выводы у резисторов тонковаты, пришлось выходить из ситуации вот таким способом.
Специальной обжимки у меня нет, поэтому работал пассатижами.
Для одинарного выключателя приготовил одинарный клеммник.
Для сдвоенного приготовил другой комплект. С клеммником будет удобнее монтировать.
Основное всё сделано. Встало без проблем.
Работают уже полгода. После установки на место страшных «хлопков» я больше не слышал.
Прошло достаточно времени, чтобы сделать вывод – годятся. И годятся не только для светодиодных лампочек.
А вот такой термистор я нашёл непосредственно в схеме светодиодного драйвера (ITead Sonoff LED- WiFi Dimming LED)
Больших сопротивлений китайцы не ставят, чтобы не мешать правильной работе схемы.
Что ещё хотел сказать в конце. Номинал сопротивления каждый должен подобрать сам в соответствии с решаемыми задачами. Технически грамотному человеку это вовсе не сложно. Когда я заказывал терморезисторы, инфы про них совсем не было. У вас она теперь есть.
Смотрите на график зависимости и заказывайте то, что считаете более подходящим под ваши задачи.
На этом ВСЁ!
Удачи!
Планирую купить +81 Добавить в избранное Обзор понравился +80 +153
- NoName,
- NoName 10D-9,
- ntc термистор,
- радиодетали и электронные компоненты
- 15 января 2017, 16:55
- автор: AleksPoroshin
- просмотры: 61201
Источник: mysku.club
Терморезисторы 103, В25/50=3950, 10k. Как датчик температуры… TM1637.
Терморезистор TTC 103 из БП ПК.
Сопротивление при температуре 25 гр 10 кОм.
Коэффициент температурной чувствительности B25/50 = 3950.
Таким терморезистором B3950-10K комплектуются большинство китайских термометров подходящих для ДВС.

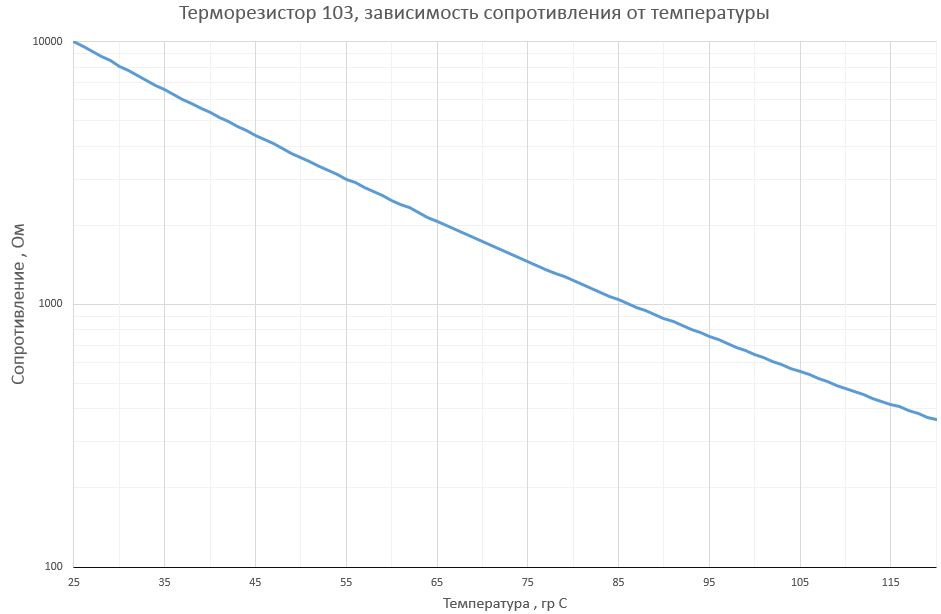

Температурный график из даташита:
Терморезистор 103. сопротивление от температуры
На графике можно определить «удобные» точки:
125°==300 Ом; 115°==400; 100°==600; 96°==700; 85°==1000; 65°==2000; 54°==3000; 46°==4000;
30°==8000; 25°==10000; 10°==20000.
Проведено практическое измерение сопротивления терморезистора 103 на основе термодатчика DS18B20.
сопротивления терморезистора 103
сопротивления терморезистора 103
25°==10000 Ом; 30°==8070; 40°==5360; 60°==2490; 80°==1229; 90°==885; 100°==644; 110°==478.
Ссылка на EXEL.
Измерение сопротивления терморезистора 103 на основе термодатчика DS18B20
С обеспечением термоконтакта…
T=1/(0,001129148+(0,000234125+(0,0000000876741*LN(R Om)*LN(R Om) ))*LN(R Om) )-273,15
При подстановке в формулу измеренных значений сопротивления, получаем расчетную температуру, она отличается на величину ошибки:
-0,2 гр в районе 25 — 70 гр:
+2 гр в районе 100 — 120 гр:
Предполагается, вводить поправочный коэффициент в соответствии с графиком:
Ошибки формулы
Формула с использованием Коэффициент температурной чувствительности B
.
.
.
Измерил термистор тестером NTC 10k b3950 (образец с али)
, сопротивление при 25 гр 9,90…9,91k, (другим тестером 9,98k):
112°c == 480 Ом; 110 гр == 507 Ом; 105 гр == 586 Ом; 100 гр == 674 Ом; 95 гр == 781 Ом
90°c == 903 Ом; 85 гр == 1060 Ом
80°c == 244 Ом; 75 гр == 1457 Ом
70 гр == 1730 Ом; 65 гр == 2130 Ом
60 гр == 2490 Ом; 55 гр == 2980 Ом; 50 гр == 3590 Ом
41,94==4910,00; 40,53==5190,00; 38,8==5560,00
0 гр == 32800
1,5== 30000,00
6,5== 23500,00
9== 20800,00
10== 19710,00
12== 17950,00
12,7== 17290,00
15== 15570,00
15,5== 15200,00
21== 11870,00
21,5== 11590,00
22== 11380,00
23== 10870,00
-16,19°c==75050,00; -16,25°c==75250,00; -19,72°c==90500,00; -22,6°c==105000,00
.
NTC 10k (~9980 Ом при 25 гр, по тестеру)
Подкл к Ардуино через резистор Ro=10 кОм (9920 Ом по тестеру),
(резистор между плюсом и A0)
Будем пользоваться формулой Стейнхарта — Харта
Tr = 1/(A+(B+(C*log(RT)*log(RT)))*log(RT))-273.15;
Vrt = analogRead(A0); //Считываем аналоговое значение Vrt 0…1023
Rt = Vrt * Ro / (1023-Vrt) ; //Сопротивление терморезистора Rt
Для уточнения коэффициентов формулы делаем измерения в трех точках,
сопротивление Rt, вычисленное Arduino:
1 точка. 0°c; 32°f; 32719 Ом
Х точка. (25°c; 77°f; 9862 Ом)
2 точка. 50°c; 122°f; 3539 Ом
3 точка. 100°c; 211.1°f; 640 Ом
.
В Интернете найдено 3 калькулятора calculator Steinhart-Hart
наибольшую точность, как показалось, дает третий:
rusefi.com/Steinhart-Hart.html
1 / (0.001246508770425 + 0.0002162810722620 * logR + 1.4783425510e-7 * logR * logR * logR)
www.thinksrs.com/download…brator/ntccalculator.html
A=1.276531008e-3 B=2.113360950e-4 C=1.668683740e-7
www.dataloggerinc.com/res…e/thermistor-calibration/
A=0,001242886; B=0,000217025; C=1,45964E-07
(Ссылка на файл расчета)
Сравним показания с 18B20… расхождения ~-0,4 гр.
На высоких температурах, также увеличивается дискрет до 0,7 гр.
Далее, применяем коррекцию по результатам измерений if (Tr > 0) Tr = Tr * 1.006;

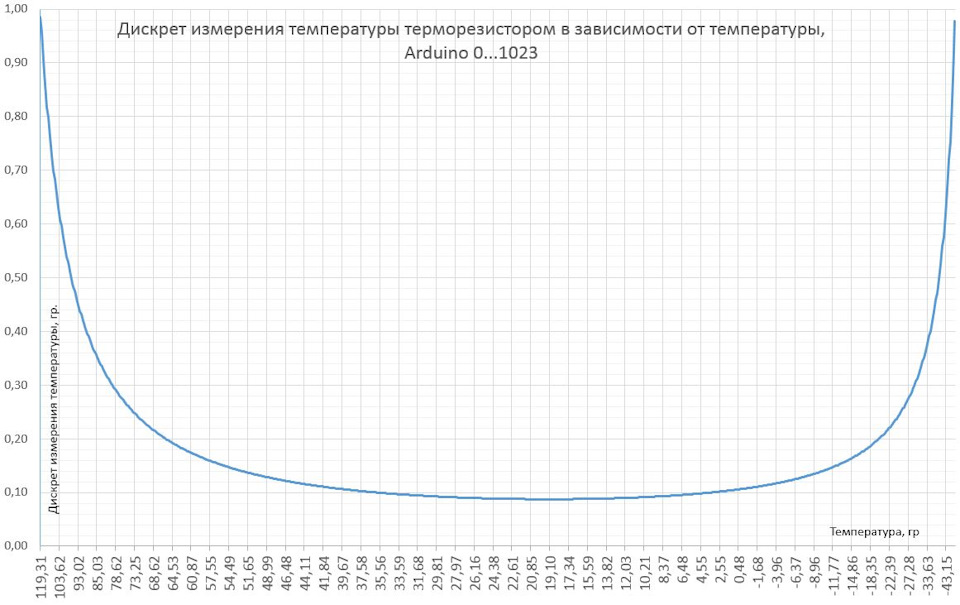

График зависимости дискрета измерения от температуры (при использовании Arduino, 0…1023)
Полный размер
График зависимости дискрета измерения от температуры (при использовании Arduino, 0…1023)
.
.
Дисплей TM1637 протестировал, с библиотекой «GyverTM1637.h» .
Двоеточие есть, точки не работают. Температуру с десятыми выводил без точки.
постепенно привыкаешь «248» это 24,8 гр
Проверена работа на аналоговых входах, работает:
#define CLK 16 //A2
#define DIO 17 //A3
.
.
просто фото…
Источник: www.drive2.ru
Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность
Сопротивление любого проводника в общем случае зависит от температуры. Сопротивление металлов с нагревом увеличивается. С точки зрения физики это объясняется увеличением амплитуды тепловых колебаний элементов кристаллической решетки и возрастанием сопротивления движения направленному потоку электронов. Сопротивление электролитов и полупроводников при нагреве уменьшается – это объясняют другими процессами.
Принцип работы термистора
Во многих случаях явление зависимости сопротивления от температуры вредное. Так, низкое сопротивление нити лампы накаливания в холодном состоянии служит причиной перегорания в момент включения. Изменение значения сопротивления постоянных резисторов при нагреве или охлаждении ведет к изменению параметров схемы.
С этим явлением борются разработчики, выпускаются резисторы с уменьшенным ТКС — температурным коэффициентом сопротивления. Стоят такие элементы дороже обычных. Но существуют такие электронные компоненты, у которых зависимость сопротивления от температуры ярко выражена и нормирована. Эти элементы называются терморезисторами (термосопротивлениями) или термисторами.
Виды и устройство терморезисторов
Терморезисторы можно разделить на две большие группы по реакции на изменение температуры:
- если при нагреве сопротивление падает, такие терморезисторы называются NTC-термисторами (с отрицательным температурным коэффициентом сопротивления);
- если при нагреве сопротивление увеличивается, то термистор имеет положительный ТКС (PTC-характеристику) – такие элементы называют ещё позисторами.
Тип термистора определяется свойствами материалов, из которых изготовлены терморезисторы. Металлы при нагреве увеличивают сопротивление, поэтому на их основе (точнее, на базе оксидов металлов) выпускают термосопротивления с положительным ТКС. У полупроводников зависимость обратная, поэтому из них делают NTC-элементы. Термозависимые элементы с отрицательным ТКС теоретически можно делать и на основе электролитов, но этот вариант на практике крайне неудобен. Его ниша – лабораторные исследования.
Конструктив термисторов может быть различным. Их выпускают в виде цилиндров, бусин, шайб и т.п. с двумя выводами (как у обычного резистора). Можно подобрать наиболее удобную форму для установки на рабочем месте.
Основные характеристики
Самая главная характеристика любого терморезистора – его температурный коэффициент сопротивления (ТКС). Он показывает, насколько меняется сопротивление при нагреве или охлаждении на 1 градус Кельвина.
Хотя изменение температуры, выраженное в градусах Кельвина, равно изменению в градусах Цельсия, в характеристиках термосопротивлений пользуются все же Кельвинами. Это связано с широким применением в расчетах уравнения Стейнхарта-Харта, а в него входит температура в К.
ТКС отрицателен у термисторов типа NTC и положителен у позисторов.
Другая важная характеристика – номинальное сопротивление. Это значение сопротивления при 25 °С. Зная эти параметры, легко определить применимость термосопротивления для конкретной схемы.
Также для использования термисторов важны такие характеристики, как номинальное и максимальное рабочее напряжение. Первый параметр определяет напряжение, при котором элемент может работать длительное время, а второй – напряжение, выше которого работоспособность термосопротивления не гарантируется.
Для позисторов важным параметром является опорная температура – точка на графике зависимости сопротивления от нагрева, при которой происходит перелом характеристики. Она определяет рабочий участок PTC-сопротивления.
При выборе терморезистора надо обратить внимание и на его температурный диапазон. Вне заданного производителем участка, его характеристика не нормируется (это может привести к ошибкам в работе оборудования) или термистор там вообще неработоспособен.
Условно-графическое обозначение
На схемах УГО термистора могут незначительно отличаться, но главный признак термосопротивления – символ t 0 рядом с прямоугольником, символизирующим резистор. Без этого символа не определить, от чего зависит сопротивление – схожее УГО имеют, например, варисторы (сопротивление определяется приложенным напряжением) и другие элементы.
Иногда на УГО наносят дополнительное обозначение, определяющее категорию терморезистора:
- NTC для элементов с отрицательным ТКС;
- PTC для позисторов.
Эту характеристику иногда обозначают стрелками:
- однонаправленными для PTC;
- разнонаправленными для NTC.
Литерное обозначение может быть различным – R, RK, TH и т.п.
Как проверить термистор на работоспособность
Первая проверка исправности термистора – измерение номинального сопротивления обычным мультиметром. Если замер ведется при комнатной температуре, которая не очень отличается от +25 °С, то и измеренное сопротивление не должно существенно отличаться от указанного на корпусе или в документации.
Если температура окружающего воздуха выше или ниже указанного значения, надо взять небольшую поправку.
Можно попытаться снять температурную характеристику термистора – чтобы сравнить её с заданной в документации или чтобы восстановить её для элемента неизвестного происхождения.
Есть три температуры, доступные для создания с достаточной точностью без измерительных приборов:
- тающий лед (можно взять в холодильнике) – около 0 °С;
- человеческое тело – около 36 °С;
- кипящая вода – около 100 °С.
По этим точкам можно нарисовать приблизительную зависимость сопротивления от температуры, но для позисторов это может не сработать – на графике их ТКС, есть участки, где R температурой не определяется (ниже опорной температуры). Если термометр имеется, можно снять характеристику по нескольким точкам – опустив терморезистор в воду и нагревая её. Через каждые 15…20 градусов надо замерять сопротивление и наносить значение на график. Если надо снять параметры выше 100 градусов, вместо воды можно использовать масло (например, автомобильное – моторное или трансмиссионное).
На рисунке изображены типовые зависимости сопротивлений от температуры – сплошной линией для PTC, штриховой – для NTC.
Где применяются
Самое очевидное применение терморезисторов – в качестве датчиков для измерения температуры. Для этой цели пригодны как термисторы с характеристикой NTC, так и PTC. Надо лишь выбрать элемент по рабочему участку и учесть характеристику термистора в измерительном приборе.
Можно построить термореле – когда сопротивление (точнее, падение напряжения на нём) сравнивается с заданным значением, и при превышении порога происходит переключение выхода. Такой прибор можно применять в качестве устройства теплового контроля или пожарного датчика. Создание измерителей температуры основано на явлении косвенного нагрева – когда терморезистор нагревается от внешнего источника.
Также в сфере использования термосопротивлений используется прямой нагрев – термистор нагревается током, проходящим через него. NTC-резисторы таким способом можно применить для ограничения тока – например, при зарядке конденсаторов большой ёмкости при включении, а также для ограничения тока пуска электродвигателей и т.п. В холодном состоянии термозависимые элементы имеют большое сопротивление. Когда конденсатор частично зарядится (или электродвигатель выйдет на номинальные обороты), термистор успеет нагреться протекающим током, его сопротивление упадет, и он перестанет оказывать влияние на работу схемы.
Таким же способом можно продлить срок службы лампы накаливания, включив последовательно с ней терморезистор. Он ограничит ток в самый сложный момент – при включении напряжения (именно в это время большинство ламп выходит из строя). После прогрева он перестанет оказывать влияние на лампу.
Для защиты электродвигателей во время работы служат, наоборот, термисторы с положительной характеристикой. Если ток в цепи обмотки будет повышаться из-за заклинивания двигателя или превышения нагрузки на валу, PTC-резистор нагреется и ограничит этот ток.
Термисторы с отрицательным ТКС, также можно использовать в качестве компенсаторов нагрева других компонентов. Так, если параллельно резистору, задающему режим транзистора и имеющему положительный ТКС, установить NTC-термистор, то изменение температуры подействует на каждый элемент противоположным образом. В результате действие температуры компенсируется, и рабочая точка транзистора не сместится.
Существуют комбинированные приборы, называемые терморезисторами с косвенным нагревом. В одном корпусе такого элемента расположены термозависимый элемент и нагреватель. Между ними существует тепловой контакт, но гальванически они развязаны. Изменяя ток через нагреватель, можно управлять сопротивлением.
Терморезисторы с различными характеристиками широко используются в технике. Наряду со стандартными применениями, их сферу работы можно расширять. Все ограничивается только фантазией и квалификацией разработчика.
