С аналоговым интегральным таймером SE555/NE555 (КР1006), выпускаемым компанией Signetics Corporation с далекого 1971 года прекрасно знакомо большинство советских и зарубежных радиолюбителей. Трудно перечислить, для каких только целей не использовалась эта недорогая, но многофункциональная микросхема за почти полувековой период своего существования. Однако, даже несмотря на быстрое развитие электронной промышленности в последние годы, она по-прежнему продолжает пользоваться популярностью и выпускается в значительных объемах.
Предлагаемая Jericho Uno простенькая схемка автомобильного ШИМ-регулятора – не профессиональная, полностью отлаженная разработка, отличающаяся своей безопасностью и надежностью. Это всего лишь небольшой дешевый эксперимент, собранный на доступных бюджетных деталях и вполне удовлетворяющий минимальным требованиям. Поэтому его разработчик не берет на себя ответственности за все то, что может произойти с вашим оборудованием при эксплуатации смоделированной схемы.
ШИМ регуляторы
Схема ШИМ регулятор на NE555
- электропаяльник;
- микросхема NE555;
- переменный резистор на 100 кОм;
- резисторы на 47 Ом и 1 кОм по 0,5W;
- конденсатор на 0,1 мкФ;
- два диода 1N4148 (КД522Б).
Пошаговая сборка аналоговой схемы
Построение цепи начинаем с установки перемычек на микросхему. Используя паяльник, замыкаем между собой следующие контакты таймера: 2 и 6, 4 и 8.
Дальше, руководствуясь направлением движения электронов, распаиваем на переменном резисторе «плечи» диодного моста (проход тока в одну сторону). Номиналы диодов подобраны из имеющихся в наличие, недорогих. Можно заменить их любыми другими – это практически не повлияет на работу схемы.
Во избежание короткого замыкания и перегорания микросхемы при выкручивании переменного резистора в крайнее положение, ставим по питанию шунтирующее сопротивление в 1 кОм (контакты 7-8).
Поскольку NE555 выступает в роли генератора пилы, для получения схемы с заданной частотой, длительностью импульса и паузой, осталось подобрать резистор и конденсатор. Неслышных 18 кГц нам даст конденсатор 4,7 нФ, но такое малое значение емкости вызовет перекос плеч при работе микросхемы. Ставим оптимальную в 0,1 мкФ (контакты 1-2).
Избежать противного «пищания» схемы и подтянуть выход к высокому уровню можно чем-то низкоомным, например резистором 47-51 Ом.
Осталось подключить питание и нагрузку. Схема рассчитана на входное напряжение бортовой сети автомобиля 12V постоянного тока, но для наглядной демонстрации вполне запустится и от 9V батареи. Подключаем ее на вход микросхемы, соблюдая полярность (плюс на 8 ножку, минус на 1 ножку).
Осталось разобраться с нагрузкой. Как видно из графика, при понижении переменным резистором выходного напряжения до 6V пила на выходе (ножки 1-3) сохранилась, то есть NE555 в данной схеме и генератор пилы и компаратор одновременно. Ваш таймер работает в а-стабильном режиме и имеет коэффициент заполнения меньше 50%.
Модуль выдерживает 6-9 А проходного постоянного тока, так что при минимальных потерях можно подключить к нему как светодиодную полосу в автомобиле, так и маломощный двигатель, который и дым развеет и лицо в жару обдует. Примерно так:
Принцип работы ШИМ регулятора
Работа ШИМ регулятора достаточно проста. Таймер NE555 отслеживает напряжение на емкости С. При ее заряде до достижения максимума (полный заряд) происходит открывание внутреннего транзистора и появлению логического нуля на выходе. Далее емкость разряжается, что приводит к закрытию транзистора и приходу к выходу логической единицы.
При полном разряде емкости происходит переключение системы и все повторяется. В момент заряда ток идет по одному плечу, а при разряде – по-другому. Переменным резистором мы меняем соотношение сопротивления плеч, автоматически понижая либо увеличивая напряжение на выходе. В схеме наблюдается частичное отклонение частоты, но в слышимый диапазон она не попадает.
Смотирте видео работы ШИМ регулятора
Источник: sdelaysam-svoimirukami.ru
ШИМ, ШИМ, ШИМ… Или китайское — значит отличное…
Когда-то я пытался повторить вот эту конструкцию. Так и не заработала. Прошли годы (а эта конструкция валяется где-то до сих пор) и я забыл на какое-то время о регулировке печки.
Вторая мысль была когда на своей Оке RZ296 сделал такой регулятор. Потом он вместе с машиной перекочевал к SilentTwilight , дальше две истории, одна печальнее другой, короче хотел его поставить но не получилось… Ещё там был подогрев сидений «Емеля УК-2». Подогрев остался а регуляторы потерялись ещё раньше регулятора отопителя. Новые стоят по 1200…
Недавно для 66рика я решил собрать сдвоенный ШИМ-регулятор. Схема известна, ничего особого. Конкретно я скомбинировал 2 одинаковых схемы, дополнил стабилизатором. Только не 12 а 9В и конденсатор побольше (на плате) входной фильтр как в фонарях.
Схема ШИМ-регулятора

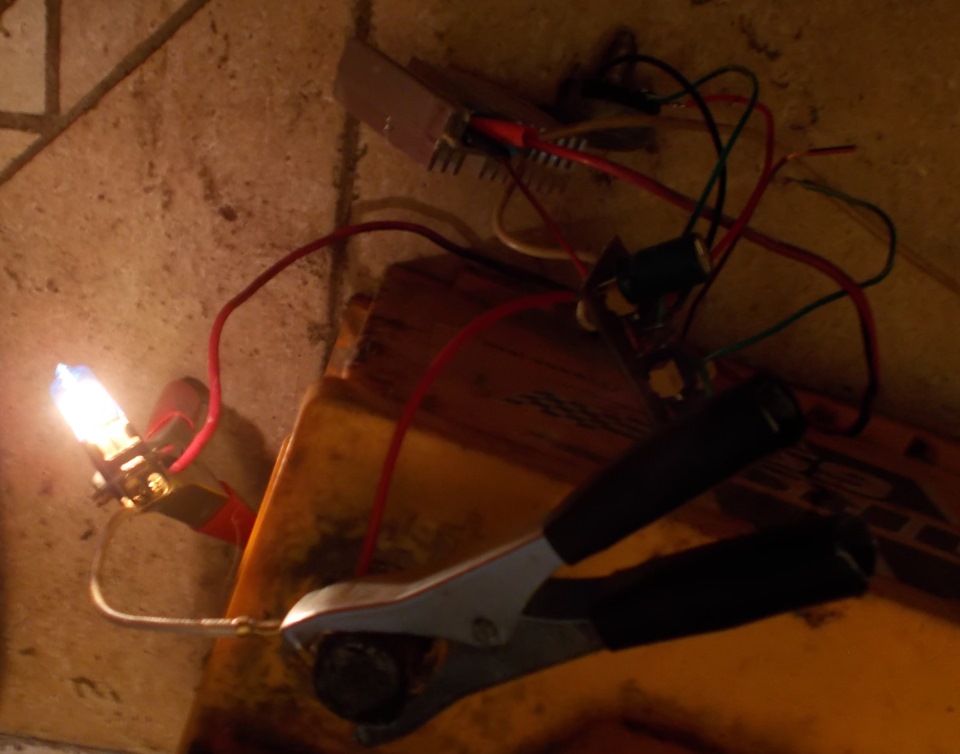

Плату вырезал резаком, запаял. в полуготовом виде (без диодов Шоттки — пока не решил, ставить два или сдвоенный, то ли выпаять из компьютерного БП) и испытал лампочкой 55 Вт. При выведении на «ноль» лампа светит на 20% (точнее 18,8 по тестеру) почему так и не понял…
Полный размер
А регуляторы будут подключены через разъемы 2рмг14б4ш1е2 как раз 3+ экран. Осталось найти корпус типа в 2 раза больше РС950.
Полный размер

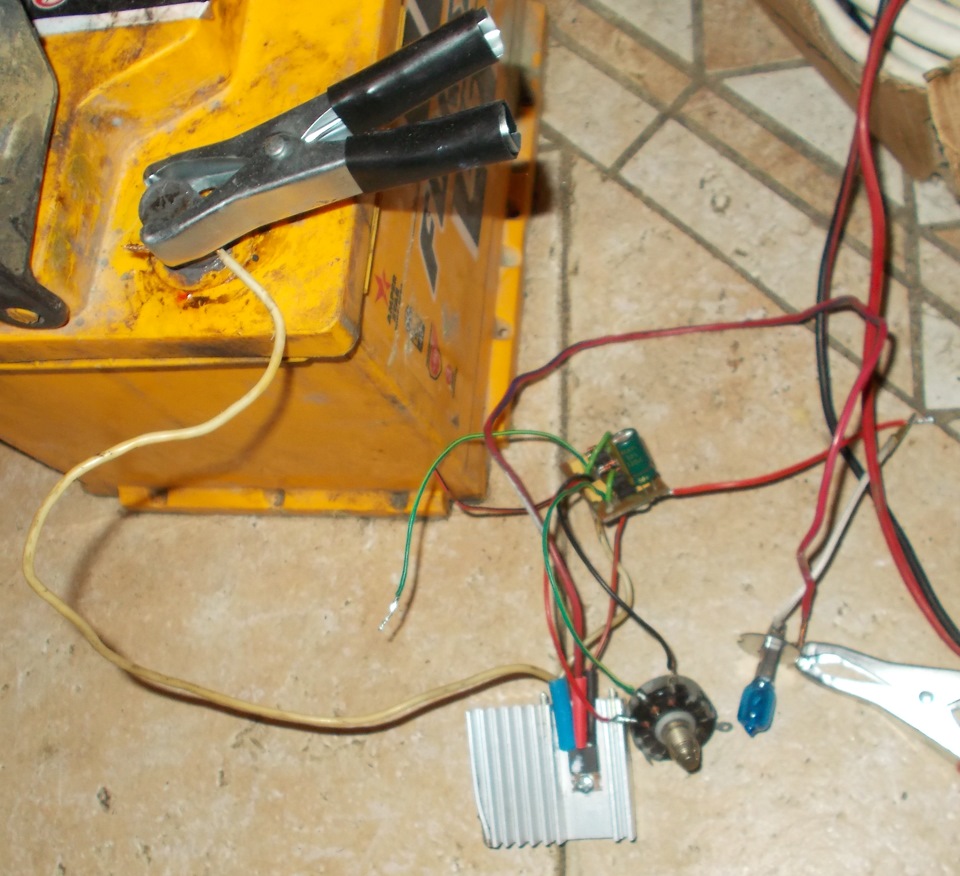

регулятор на минимуме
Китайцы делают регулятор примерно так же но по чуть-чуть другой схеме.
Полный размер

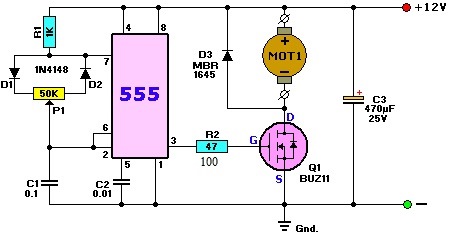

такая схема
Разница в сдвоенном выходном каскаде и «привязке» затвора к массе. Этот девайс работает нормально — от 0 до 100%. Кстати зря я искал Low ESR конденсаторы — там самые обычные. Испытывал на фаре и тестером. Советую.
Вот теперь думаю что из этого поставить на 66рик…
Но ещё интереснее делает «Энергомаш». Они «заболели» ШИМом когда разработали электронные реле потом были реле «скандинавского света». А тут я наткнулся на РМ1-01
Полный размер

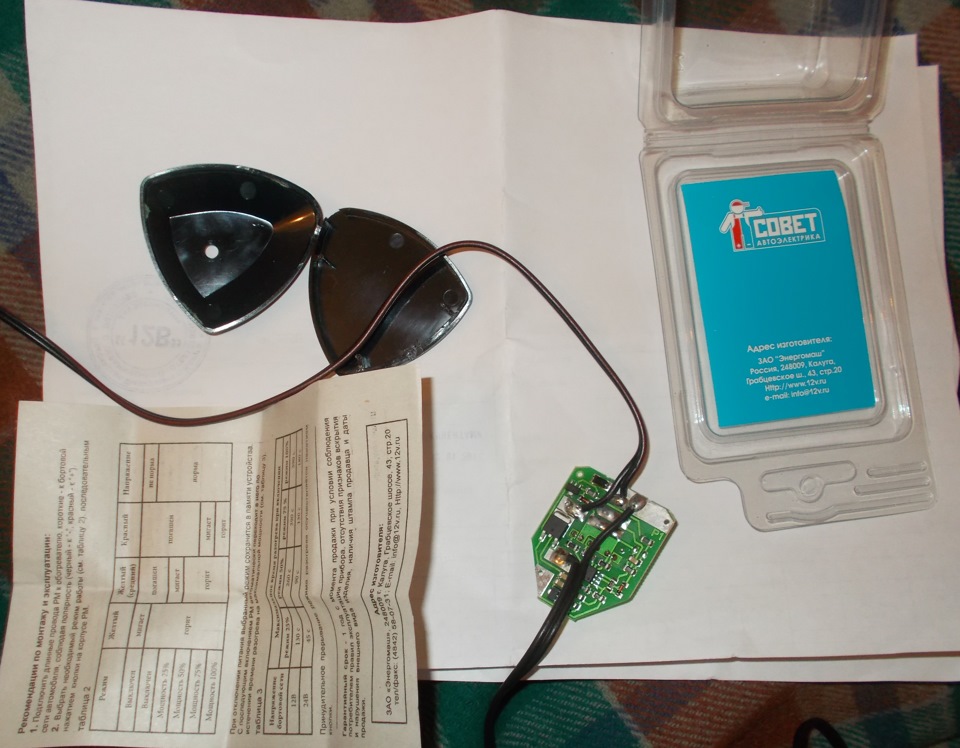

регулятор мощности
позициунируется для «попогреек»
Собран, как обычно: стабилизатор, полевик и микроконтроллер.
Полный размер
Вопрос, куда его встроить. Пока мысль только о кнопке подогрева сидений от опеля — там как раз 3 светодиода. Ещё варианты с двумя:
Mazda 6 GH
Mitsubishi pajero 3
Mitsubishi Outlander III
Mitsubishi Lancer 9
Kia Rio
Но как-то всё не то… Зато можно в любую кнопку без фиксации поставить цветные светодиоды и радоваться. Как известно красный + зеленый дают желтый
При желании можно сделать своими силами в корпусе 10го переключателя, но выйдет так же или даже дороже.
Ещё пришел один зарядник (заказал несколько разных).
Полный размер

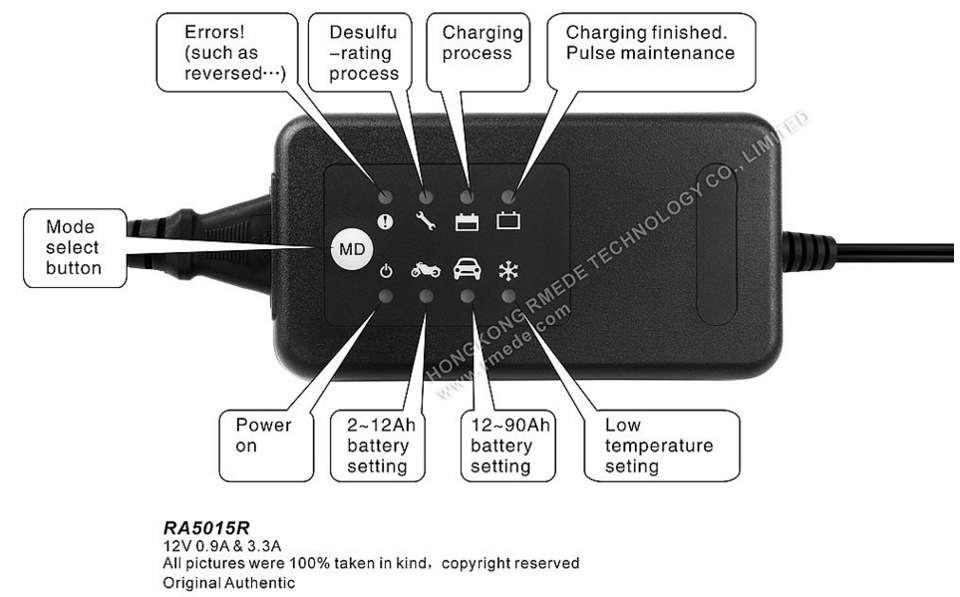

12В 0,9/3,3 А, заряжает только свинцово-кислотные до 14,4/14,7 В — режимы переключаются с кнопки.
Типа автоматический режим десульфатации, который включается только на совсем «дохлых» аккумуляторах и после окончания «десульфатации» вырубается совсем, равно как при подключении сильно разряженного АКБ.

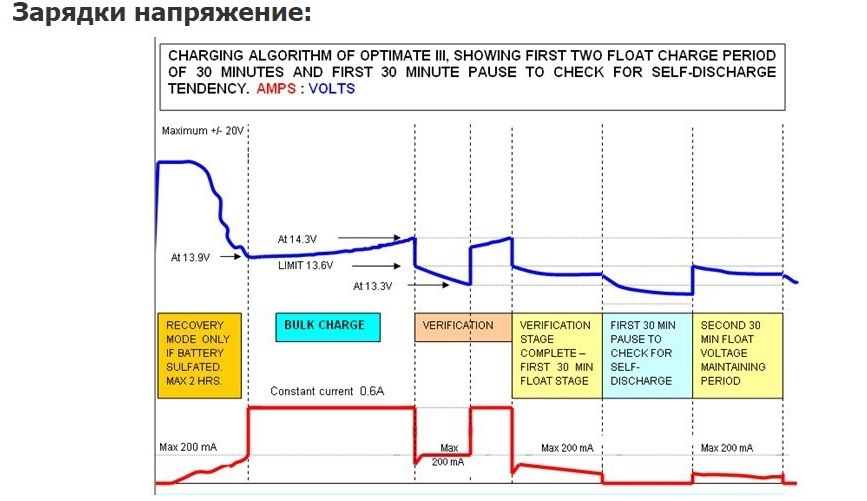

график зарядки

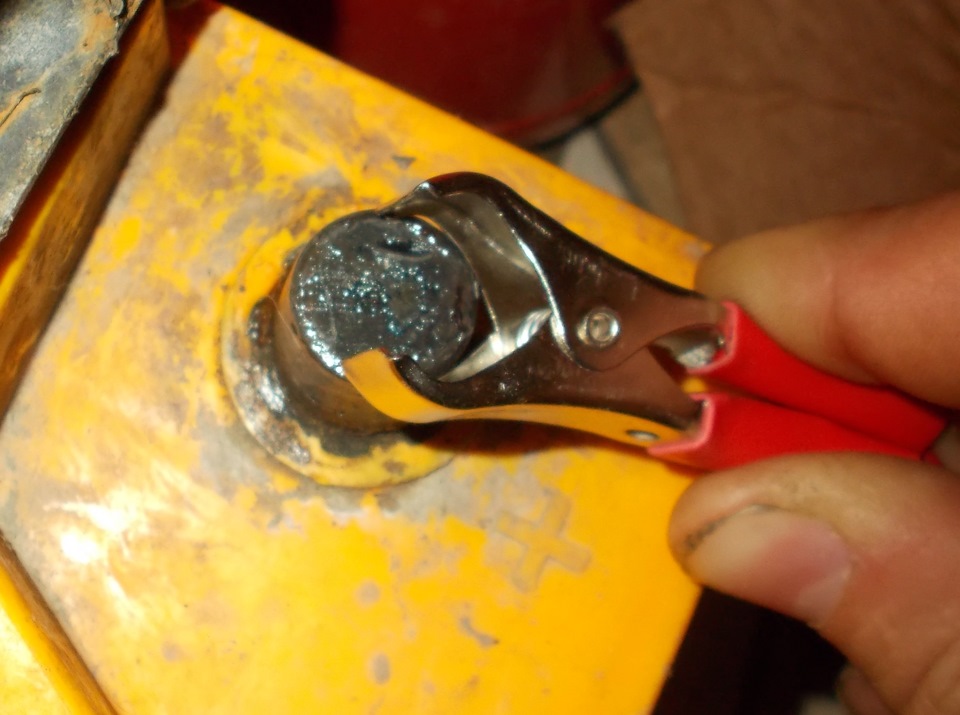

«Крокодилы» не получится зацепить за клеммы «нормального» аккумулятора.
Полный размер
крокодил ЗУ
Автоматического старта зарядки нет. Короче не советую. Лучше такой правда у него тоже свои минусы — тут шнур под стандартный «компьютерный» разъем, а там «встроенный американский».

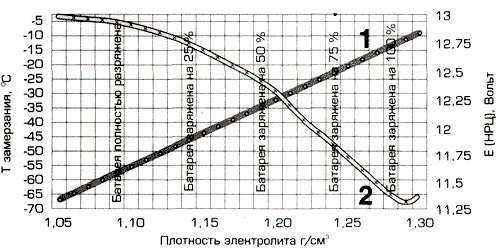

зависимость напряжения и плотности от степени заряда

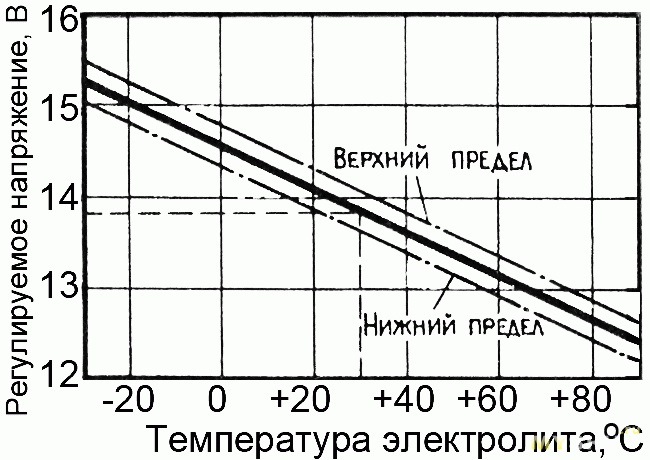

зависимость напряжения от температуры
«зимний» режим как раз повышает напряжение заряда.
Источник: www.drive2.ru
Простая схема ШИМ-регулятора на таймере NE555
С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.
Схема и принцип её работы
С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно. Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным.
Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД. Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза.
Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов.
Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -Uпит.
Как только напряжение на нём достигнет уровня 2/3Uпит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -Uпит. Достигнув отметки 1/3Uпит транзистор таймера закроется и C1 вновь начнет набирать ёмкость.
В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы. Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала.
Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1. В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А.
Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод. Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.
Плата и детали сборки регулятора яркости
Односторонняя печатная плата имеет размер 22х24 мм. Как видно из рисунка на ней нет ничего лишнего, что могло бы вызвать вопросы.
После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы. DA1 – ИМС NE555; VT1 – полевой транзистор IRF7413; VD1,VD2 – 1N4007; R1 – 50 кОм, подстроечный; R2, R3 – 1 кОм; C1 – 0,1 мкФ; C2 – 0,01 мкФ.
Практические советы
Транзистор VT1 должен подбираться в зависимости от мощности нагрузки. Например, для изменения яркости одноваттного светодиода достаточно будет биполярного транзистора с максимально допустимым током коллектора 500 мА. Управление яркостью светодиодной ленты должно осуществляться от источника напряжения +12В и совпадать с её напряжением питания.
В идеале регулятор должен питаться от стабилизированного блока питания, специально предназначенного для ленты. Нагрузка в виде отдельных мощных светодиодов запитывается иначе. В этом случае источником питания диммера служит стабилизатор тока (его еще называют драйвер для светодиода). Его номинальный выходной ток должен соответствовать току последовательно включенных светодиодов.
Источник: http://ledjournal.info/shemy/shim-regulyator-yarkosti-svetodiodov.html
Для себя я сделал немного другую обвязку таймера:
Ниже приведена схема из Proteus, а так же верхняя и нижняя сторона платы:
В схему я установил переменный резистор с выключателем, чтобы полностью обесточивать плату от внешнего питания. Добавил клемники для подключения питания и нагрузки. Ну и сама виртуальная модель устройства.
Этот архив содержит файлы в формате Gerber LED_PWM_ne555v2 — CADCAM
Источник: flymod.ru
