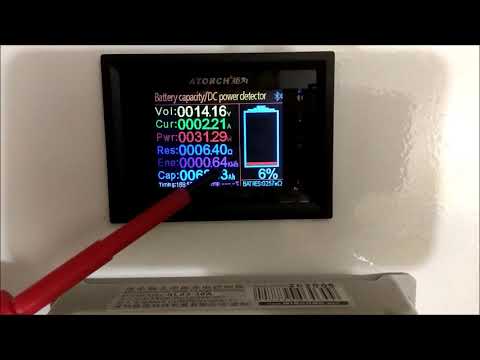

Тест акумулятораСкачатьПодробнее
Высокоточный китайский вольтамперметрСкачатьПодробнее
Как доработать вольт-амперметр c AliexpressСкачатьПодробнее

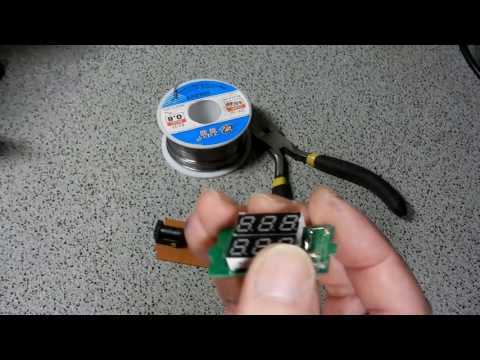

Светодиодный мини цифровой вольтметр 0-100 В обзор и подключение три проводаСкачатьПодробнее
⚡ ВОЛЬТМЕТР-АМПЕРМЕТР ТЕСТ, КАЛИБРОВКА, СХЕМА ПОДКЛЮЧЕНИЯ. АЛИЭКСПРЕСС
Источник: laweba.net
Обзор на цифровой вольт-ампер метр и доработка комплекта для сборки электронной нагрузки
Не так давно появилась потребность в электронной нагрузке для тестирования АКБ и БП, после прочтения обзора было принято решение приобрести данный набор для сборки. Пару месяцев нагрузка выглядела как то так:
Ток и напряжение замерял китайским вольт-ампер метром за 150р. Точность его хромала и самое главное не было защиты по критическому напряжению. После долгих поисков был заказан vac9010h (естественно копия).
После сборки воедино электронная нагрузка стала выглядеть так:
(Переделка после обзора- вместо проводов идет шлейф на крышку)
Стандартные STP75NF75 (на удивление оказались оригинальные), были заменены на IRFP 260N (брал в Чип Дип по 120р 1шт). Вначале по незнанию были куплены поддельные IRFP 260N (ESR метр пришел через неделю после покупки транзисторов):
У оригинала емкость затвора отображается в районе 8000 и размер кристалла в 2 раза больше.
Помимо транзисторов были заменены 5-ти ватные резисторы на низкоомные шунты, конденсаторы на 104j, вместо постоянного резистора на 22 ком был установлен переменный (с помощью него можно задать больший ток нагрузки).
Нагрузка держит 300W, выше дать не могу, т.к. нет более мощного БП, да и для кратковременного тестирования БП 300w мне достаточно, чтобы повысить мощность, думаю нужно менять систему охлаждения и в планах добавить контроль температуры с помощью W1209-50-100C. Судя по термопаре RICHMETERS RM113D температура медной подложки куда крепятся транзисторы (3 мин тестирования) ~60 градусов, охлаждается все 3-мя (2 внизу корпуса) вентиляторами, контроль оборотов ручной — реобас от Zalman.
По поводу vac9010h могу сказать то что своих денег он стоит — показывает емкость, мощность и есть защита, диапазон измерений 0-90V, 0-100A.
Внутренности vac9010h:
Во время эксплуатации возникли некоторые проблемы — низкая точность измерений и неправильная работа защиты по напряжению. Подробной инструкции на vac9010h не существует, даже производитель оригинального устройства ничем не смог мне помочь.
Vac9010h имеет несколько защит:
-
OVP (защита от перенапряжения): 0,01 В ~ 90 в
OPP (защита от избыточной мощности): 0,01 Вт ~ 9,99 кВт
LOP (защита от пониженного напряжения): 0,01 В ~ 90 в
OCP (защита от перегрузки по току): 0,1 ~ 100A
OAH (защита от избыточного заряда): 0.01AH ~ 9999AH
OFT защита от перегрузки по времени) 1 мин ~ 99 часов 59 мин
В моем случае интересует только LOP, хотя все защиты работают одинаково — при включенной защите на выходы для реле подается 12 В, а при достижении порогового значения напряжение равно 0, т.е. необходимо использовать нормально разомкнутое реле, которое будет отключать плату нагрузки (я использую SRD-12VDC-SL-C). Для начало необходимо задать порог срабатывания — удерживаем 2 секунды OK, обязательно изменить значение и нажать на OK. Чтобы активировать защиту требуется снова нажать OK — кружок напротив защиты изменит цвет на зеленый. Далее нужно включить реле — нажать на OUT (треугольник станет красным)
Подключение реле показано ниже:
После всех манипуляций у меня естественно реле не срабатывало (с контроллера на базу транзистора подается 1.5 в при активированной защите, на реле один контакт катушки постоянно на +, а — идет через транзистор) — виной всему был пробитый транзистор s9013 (заменен на более мощный на s8050).
Точность измерений можно откорректировать — на выключенном устройстве зажать OK, подключить питание и отпустить OK. 40V и 10V используется для калибровки напряжения (в чем их разница не понятно), а 0.0A для тока. Изменение параметров mode, +4.A и -4.A не влияют ни на что, возможно данные параметры следует корректировать, при использовании vac9010h в качестве контроллера для ЗУ, а не для нагрузки.
Планирую купить +17 Добавить в избранное Обзор понравился +35 +65
- 17 января 2020, 10:30
- автор: LadaTesto
- просмотры: 10282
Источник: mysku.me
LM338 регулируемый стабилизатор напряжения и тока. Распиновка, datasheet
Стабилизатор напряжения LM338, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.
Технические характеристики стабилизатора LM338:
- Обеспечения выходного напряжения от 1,2 до 32 В.
- Ток нагрузки до 5 A.
- Наличие защиты от возможного короткого замыкания.
- Надежная защита микросхемы от перегрева.
- Погрешность выходного напряжения 0,1%.
Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:
Распиновка выводов стабилизатора LM338
Основные технические характеристики LM338
Калькулятор для LM338
Расчет параметров стабилизатора LM338 идентичен расчету LM317. Онлайн калькулятор находится здесь.
Примеры применения стабилизатора LM338 (схемы включения)
Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.
Простой регулируемый блок питания на LM338
Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.
Переменный резистор R1 используется для плавного регулирования выходного напряжения.
Простой 5 амперный регулируемый блок питания
Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров.
Регулируемый блок питания на 15 ампер
Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:
В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.
Переменный резистор R8 предназначен для плавной регулировки выходного напряжения
Источник питания с цифровым управлением
В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.
Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.
Схема контроллера освещения
Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.
Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.
Зарядное устройство 12В на LM338
Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором R* можно задать необходимый ток зарядки для конкретного аккумулятора.
Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.
Схема плавного включения (мягкий старт) блока питания
Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.
Схема термостата на LM338
LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.
Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.
Скачать datasheet LM338 (729,7 KiB, скачано: 7 745)
