Ранее я делал автомат освещения на микросхеме NE555. Но вот подошел наконец то с Али датчик движения HC-SR501.На нем можно еще проще сделать то же что описывалось ранее.
Полный размер

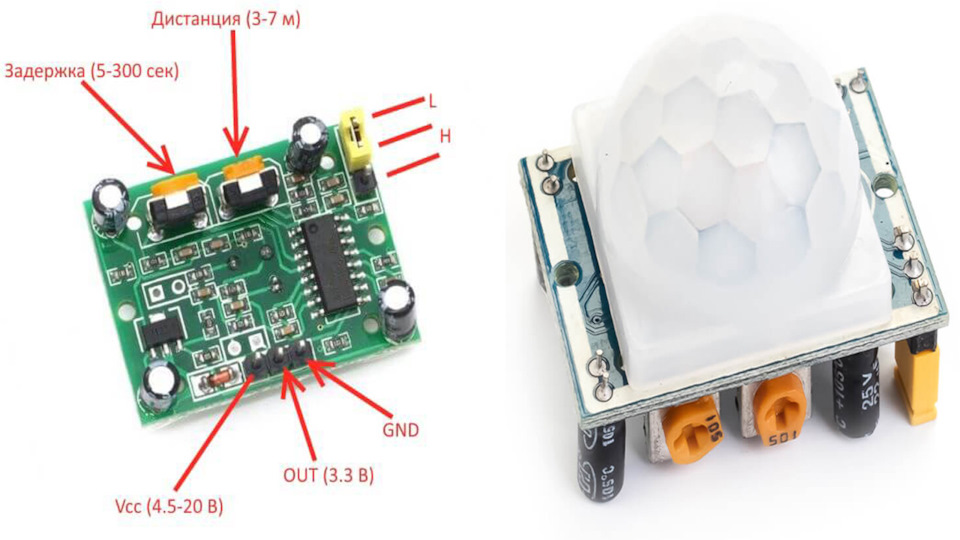

Датчик HC-SR501
На базе датчика движения HC-SR501 и звукового модуля JQ6500 делаем автомат освещения и заодно охранную сигнализацию со звуковой озвучкой.

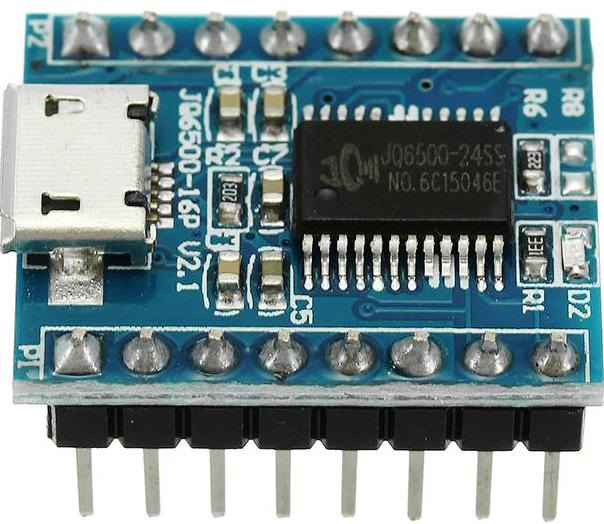

Звуковой модуль JQ6500
Схема подключений звукового модуля JQ6500
Записать на модуль можно любые файлы -хоть лай собаки, сирену, речевое послание и т.п… Не раз проходя мимо гаражей слышал внутри некоторых гаражей рычание и лай собаки, вот и думай теперь то ли «нехорошие люди» держат в гараже собаку или там установлена звуковая «отпугивалка от воров». Но по крайней мере злоумышленники задумаются — лезть или нет в такой гараж или дачу.
НЕ ОЖИДАЛ такого от ДАТЧИКА ДВИЖЕНИЯ
В датчике движения HC-SR501 уже есть настройки времени включения реле от 5 до 300 секунд.
Полный размер
Датчик HC-SR501 в комплекте с транзисторным ключом.

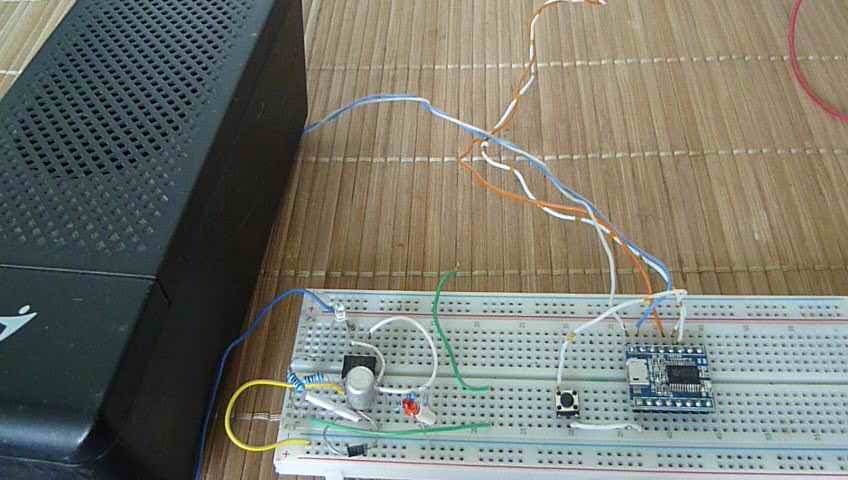

Выходное реле управляет освещением и также можно подключить к нему звуковой модуль JQ6500. На этот модуль записан лай собаки.

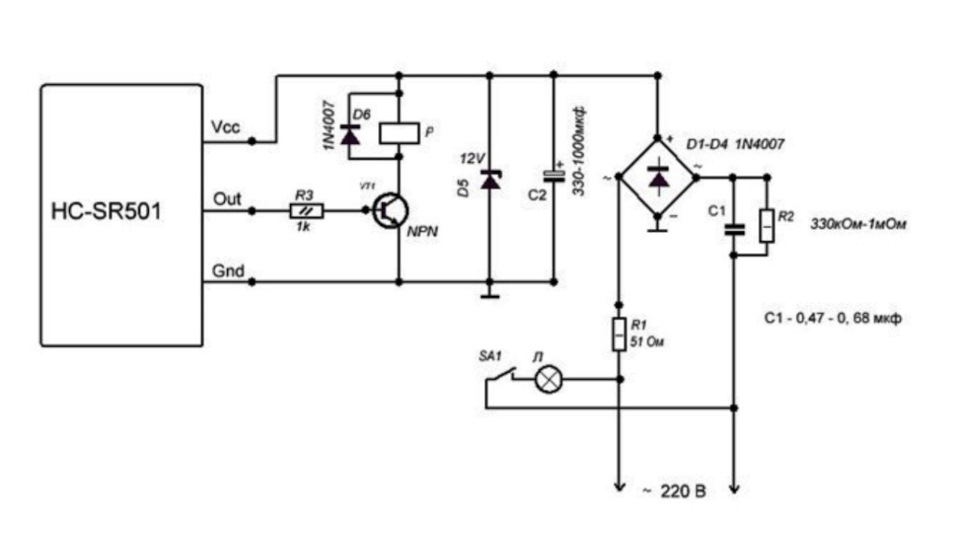

Питание можно взять от источника 12В или от безтрансформаторной схемы
Полный размер
При приближении к зоне действия датчика включается свет и лай собаки.
Питание JQ6500-4,2В Вольта, подключить можно через понижайку.
Данную самоделку можно применить для охраны гаража, дома, дачи и т.д. Варианты размещения датчика движения и звуковой колонки зависят только от вашей фантазии и конкретной необходимости.
Подробнее в видео
Источник: www.drive2.ru
Как работает PIR датчик HC-SR501, и его взаимодействие с Arduino
Лаборатория каждого сумасшедшего ученого, или секретная комната подростка, нуждается в улучшенной защите от вторжения мошенников или братьев и сестер. Если вы один из них, вам, вероятно, стоит подумать о приобретении пассивного пироэлектрического инфракрасного (PIR) датчика. PIR датчики позволяют вам определять, когда кто-то находится в комнате, когда не должен быть там.
Хотя это может показаться чем-то из шпионского фильма, но вы, вероятно, используете PIR датчики каждый день. Этот датчик вы можете найти в большинстве современных систем безопасности, автоматических выключателях света, механизмах открывания гаражных ворот и аналогичных применениях, где работа какого-либо электрического устройства необходима только в присутствии людей.
Как работает PIR датчик движения?
Если вы не знали, все объекты с температурой выше абсолютного нуля (0 Кельвинов / -273,15°C), включая человеческие тела, испускают тепловую энергию в виде инфракрасного излучения. Чем горячее объект, тем большее излучение он излучает.
void loop()
>
Применение датчика
Используется схема прежде всего в системах безопасности и автоматизации, но можно и для других целей, где требуется удаленный контроль.
