Данный таймер по заявлениям продавца пригоден для отмеривания отрезков времени от 2 секунд до 1000 часов (это около 40 дней). Приобретен таймер на Алиэкспресс всего за 100 рублей. Конструктивно устройство представляет печатную плату с микросхемой, залитой компаундом.
Габариты платы 12 х 12 мм, масса 0,25 г.
На странице продавца имеется схема подключения таймера и таблица сопротивлений времязадающих резисторов.
Многофункциональное реле с таймером на 220V c Aliexpress
Программируемый таймер / Реле задержки времени с Алиэкспресс / Полная лекция
- На данной фотографии крайний верхний провод – питание 2-5 В, автор использовал питание 3 В.
- Первый черный провод – подключение исполнительного устройства (например, светодиода).
- Нижний черный провод – вход управления.
- Коричневый провод – общий провод.
В данном случае на плату припаян резистор сопротивлением 30 кОм, что дает задержку выключения исполнительного устройства около 12 с, согласно таблице, данные проверки, проведенной автором совпадают с данными продавца.
На плате предусмотрена возможность крепления SMD компонентов.
На фотографии на маркировку контактов кнопки смотреть не следует, там контакты GND и +5В попутаны местами из-за включения, подтягивающего резистора. Согласно схеме, предоставленной продавцом, резистор следует включать между шиной питания и входом управления, при этом кнопка должна быть нормально разомкнутой. При ее нажатии вывод управления замыкается на общий провод. В цепи кнопки установлен резистор сопротивлением 10 кОм.
Полезное: USB вольтметр-амперметр
В дежурном режиме потребление таймера очень мало, мультиметр M890G не смог измерить такой ток.
При включении, потребляемый ток составил 19 мА, в качестве исполнительного устройства здесь выступает светодиод АЛ307Б.
Программируемый таймер / Реле задержки времени с Алиэкспресс / Полная лекция
Опыт сборки и использования таймера
В целом устройство достаточно неплохо выполняет свои функции. Сборка таймера на макетной плате прошла успешно, все заработало с первого раза. Но, следует отметить, что пришлось зачистить все контактные площадки платы таймера до голой меди и только затем удалось к ним припаять проводники. Обзор подготовил Denev.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Источник: 2shemi.ru
До 1 киловольта
Несмотря на «обрывочность» сведений, предоставленных нашими китайскими друзьями, данное устройство вызывает к себе стабильный интерес у целого ряда любителей электроники. В этом убеждает и статистика продаж на Алиэкспресс и статьи в блогах и ролики на Ютубе.
По сути, ничего принципиально нового не предложено, обычный таймер, какой вполне можно собрать на той же микросхеме NE 555. Однако есть и весьма существенная особенность, а именно, наличие встроенного, переключаемого делителя частоты, с помощью которого можно собирать таймеры, работающие в очень широком диапазоне выдержек времени от нескольких секунд до десятков и даже сотен часов не усложняя конструкцию дополнительными компонентами. Несомненными плюсами также являются низкое энергопотребление, минимальное количество элементов внешней обвязки (по сути единственный времязадающий резистор) и вполне демократичная цена.
Недостатки тоже имеются, без них никак. Самый большой в том, что нет ни «даташитов», ни какой-либо другой, более-менее полной информации о данном устройстве. По сути, нет даже официального наименования, кроме изображенного на плате кода «С005».
У продавцов можно найти лишь основное: фотографии устройства, типовую схему включения, несколько электрических параметров и таблицу зависимости времени выдержки от сопротивления времязадающего резистора, что на мой взгляд весьма «скромно». Ниже перечислены те данные, которые удалось найти у разных поставщиков и хоть как-то их систематизировать. Чтобы не нарушать чьих-то авторских прав я намеренно не привожу оригинальных фотографий с сайта, заменяя их собственноручно изготовленными.
— Напряжение питания U П: от 2В до 5В, рекомендуемое значение 3В.
— Потребляемый устройством ток (статический): 1мкА при U П=5В.
— Потребляемый устройством ток (в динамике): 100мкА при U П=5В.
— Максимальный ток выхода (относительно + U П): 30мА при U П=3В.
— Максимальный ток выхода (относительно — U П): 3мА при U П=3В.
— Габаритные размеры: 12х12мм.
— Диапазон выдержек времени: от 2сек до 1000ч.

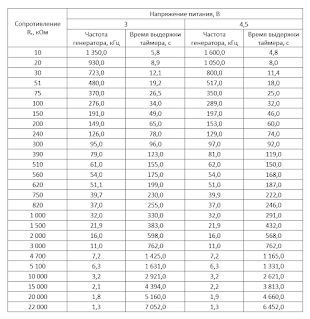

Табл. 1 «Зависимость собственной частоты задающего генератора и времени выдержки таймера от сопротивления задающего резистора R Г и величины питающего напряжения U П, при отсутствующих перемычках П1 и П2».

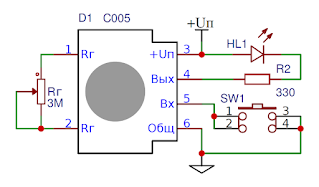

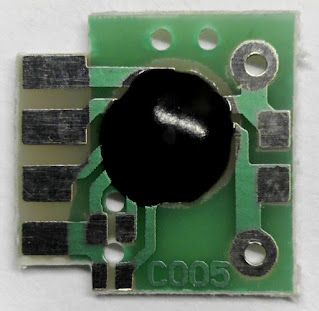

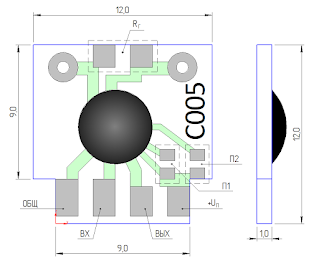

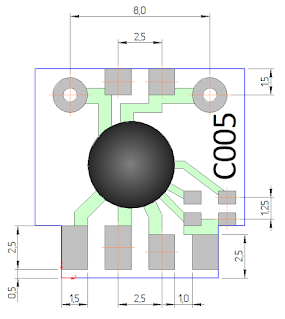

Внешний вид, основные размеры, обозначения выводов и типовая схема включения приведены на соответствующих рисунках.
Ссылка на схему в EasyEDA: Таймер на C005
Особенностями работы устройства являются:
— В режиме «ожидания» выход таймера установлен в единичный логический уровень, по величине близкий к напряжению питания U П.
— В режиме «отсчета времени» на выходе таймера выставляется логический ноль, по значению не превышающий 0,3В.
— Запуск таймера происходит по ниспадающему фронту импульса нулевого логического уровня (величина от 0 до 0,3В) и в дальнейшем, в режиме «отсчета времени», таймер на изменения логического уровня на входе не реагирует, повторный запуск возможен только по окончанию цикла.
— Окончанием цикла «отсчета времени» является восходящий фронт импульса единичного логического уровня на выходе устройства.
— Перемычками П1 и П2 можно задавать коэффициент деления частоты встроенного генератора, он же по сути является и коэффициентом выдержки времени. Перемычки следует рассматривать как двухразрядное двоичное число, у которого П1 – это нулевой разряд, а П2 – соответственно первый (0 – перемычка отсутствует, 1 – перемычка установлена). Различные комбинации двух двоичных разрядов эквивалентны четырем десятичным цифрам от 0 до 3, которые при подстановке в формулу К = 8 N дают коэффициент, на который и следует умножать время выдержки из Табл. 1. Здесь К – коэффициент выдержки времени, а N – двоичный код перемычек П1 и П2, соответствующий десятичным значениям: 00 = 0; 01 = 1; 10 = 2; 11 = 3. В итоге перемычками, при желании, выставляются коэффициенты выдержки времени 1, 8, 64, 512.
Продолжая рассуждать о недостатках устройства, следует обратить внимание на зависимость времени выдержки от величины питающего напряжения, отраженную в Табл. 1, а также на отсутствующую информацию о зависимости времени выдержки от температуры окружающей среды. Последняя, температурная зависимость безусловно будет иметься как от работы самого устройства, так и от ТКС времязадающего резистора. Эти факторы указывают на невозможность применения устройства в «точных» таймерах и на необходимость хорошей стабилизации его питающего напряжения.

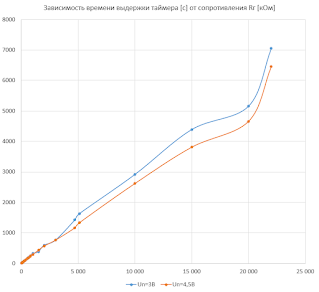

Если информацию, представленную продавцами в Табл. 1 отобразить графически, то возникает еще ряд вопросов.
А именно, чем вызвана «спутанность» графиков на участке от 1000 кОм до 5000 кОм и чем вызван «провал» значений на отметке 20000 кОм? Возможно это просто «неточность измерений» или банальные опечатки, ведь в целом, прослеживается вполне линейная зависимость на значительной части графика. Почему понадобилось составлять таблицу, в то время как можно было просто привести формулы зависимости времени выдержки от сопротивления R Г и питающего напряжения U П? Эти вопросы останутся скорее всего без ответа, равно как и вопрос о том, почему в качестве базовых были выбраны именно напряжения 3В и 4,5В, в то время как более популярны напряжения 3,3В и 5В?
Несмотря на уже выявленные и еще не выявленные недостатки, все же была предпринята попытка опытным путем получить значения, аналогичные приведенным выше в Табл. 1. Для этого была собрана приведенная выше схема, с той лишь разницей, что вместо переменного резистора, поочередно подпаивались постоянные резисторы нужного номинала, а замеры времени выдержки проводились по секундомеру раздельно для напряжений питания 3,3В и 5В.
Так как в перспективе, наиболее интересным кажется вариант применения переменного резистора в качестве времязадающего, верхний диапазон значений R Г был сокращен до 3000кОм. Это было сделано еще и потому, что «долгие» по времени интервалы, удобней масштабировать перемычками П1 и П2, а не применять резисторы с номиналом в десятки мегаом. Результаты этих измерений сведены в Табл. 2 и показаны на графике. Следует отметить, что они несколько отличаются от тех, которые распространяются продавцами. Добавлю также, что замеры проводились при комнатной температуре около 25 ° С.

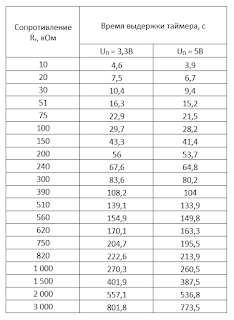

Табл. 2 «Зависимость времени выдержки таймера от сопротивления задающего резистора R Г и величины питающего напряжения U П, при отсутствующих перемычках П1 и П2».

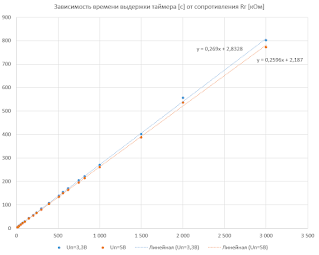

Прежде всего хорошо прослеживается ожидаемая линейность зависимости времени выдержки от сопротивления R Г. Небольшой «подъем» в районе 2000 кОм объясняется вероятным отклонением от заявленного номинала у отдельно взятого резистора. Эту гипотезу подтверждает и то, что «подъем» прослеживается одновременно и на 3,3В и на 5В. Сохраняется и общая тенденция сокращения времени выдержки при одинаковых значениях R Г, но при большем питающем напряжении.
Хорошая линейность графиков, позволила выполнить аппроксимацию и эмпирически вывести формулы. Для напряжения U П=3,3В это t 3.3В = 0,269 ∙ R Г + 2,833, а для напряжения U П=5В это t 5В = 0,260 ∙ R Г + 2,187, куда сопротивления подставляются в [кОм], а время получается в [ c ]. С помощью формул можно легко интерполировать ожидаемые интервалы выдержки времени для отсутствующих в таблице значений сопротивления R Г.
Полученные экспериментально зависимости конечно же не могут претендовать на точность, т.к. замеры проводились всего по одному разу с использованием обычных радиолюбительских приборов. По этой же причине не проводилась ни обработка результатов, ни выведение погрешности. Нельзя исключать вероятность и того, что данные чип-таймеры могут иметь разброс параметров от партии к партии. Однако полученные формулы делают понятней описываемое устройство и в некоторой мере упрощают процесс проектирования таймеров на его основе.
В заключении, традиционно привожу проверенную ссылку на данный чип-таймер на сайте Алиэкспресс.
Источник: do1kv.blogspot.com
Таймер на чипе С005
Одновибратор или моностабильный мультивибратор является разновидностью триггера, в котором выход одного из вентилей имеет емкостную связь со входом другого вентиля, в результате чего схема всегда возвращается в одно состояние. (Триггер иногда называют бистабильным мультивибратором). Если с помощью кратковременного входного импульса схему принудительно установить в другое состояние, то она вернется в исходное с задержкой, которая будет определяться величиной емкости и параметрами схемы (входным током и т. п.). Эта схема широко используется для формирования импульсов заданной длительности и полярности.
