Диапазон измерений от 1Гц. до 60мГц . Точность измерения и стабильность частоты достаточно высокие.
Частотомер, с индикатором RC-1602В(А), несложная схемка .
А это в работе , замер часовой частоты
Специально к схеме спаял генератор частоты К176ИЕ12 с счетчиком-делителем частоты. У него выходы 1гц :2гц: 128гц: 1024гц: 32768гц:
(Подробней про генератор на К176ИЕ12 , а так же на Attiny2313 статья здесь Два генератора частоты )
частотомер показывает правильно эти частоты. Чувствительность на входе от 0.3V . По моему точность измерения и стабильность частоты достаточно высокие.
Архив печатной платы chastotomer_lay
Частотомер из Китая на PIC16F628A | Проверка работы в качестве тестера кварцев и частотомера
На плате видно чуть больше деталей, чем нарисовано на схеме , на это не обращать внимание — просто эта маленькая платка, сделана с расчетом встроится в прибор 3 в 1 «AVR-Transistortester
Схема с радиокота, но прошивка авторская под мой индикатор не подошла, Отдельное спасибо avrdevices.ru он выложил в инет правленую прошивку, под такой тип индикатора 16х2.
Источник: sxem.org
Частотомер на PIC16F628А своими руками
Одним из приборов-помощников радиолюбителя должен быть частотомер. С его помощью легко обнаружить неисправность генератора, измерить и подстроить частоту.
Генераторы очень часто встречаются в схемах. Это приемники и передатчики, часы и частотомеры, металлоискатели и различные автоматы световых эффектов…
Особенно удобно пользоваться частотомером для подстройки частоты, например при перестройки радиостанций, приёмников или настройки металлоискателя.

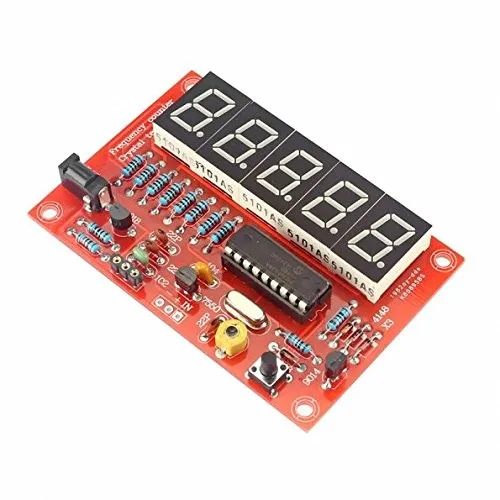

Один из таких несложных наборов я недорого приобрёл на сайте одного китайского магазина.
Набор содержит:
- 1 x PCB board (печатная плата);
- 1 x микроконтроллер PIC16F628A;
- 9 x 1 кОм резистор;
- 2 x 10 кОм резистор;
- 1 x 100 кОм резистор;
- 4 x диоды;
- 3 x транзисторы S9014, 7550, S9018;
- 4 x конденсаторы;
- 1 x переменный конденсатор;
- 1 x кнопка;
- 1 x DC разъём;
- 1 x 20МГц кварц;
- 5 x цифровые индикаторы.
Описание частотомера
- Диапазон измеряемых частот: от 1 Гц до 50 МГц;
- Позволяет измерять частоты кварцевых резонаторов;
- Точность разрешение 5 (например 0,0050 кГц; 4,5765 МГц; 11,059 МГц);
- Автоматическое переключение диапазонов измерения частоты;
- Режим энергосбережения (если нет изменения показаний частоты — автоматически выключается дисплей и на короткое время включается;
- Для питания Вы можете использовать интерфейс USB или внешний источник питания от 5 до 9 В;
- Потребляемый ток в режиме ожидания — 11 мА
Схема содержит небольшое количество элементов. Установка проста — все компоненты впаиваются согласно надписям на печатной плате.
частотомер на PIC16F628A
Мелкие радиодетали, разъемы и т.п. упакованы в небольшие пакетики с защелкой. Индикаторы, микросхема и её панелька для исключения повреждений ножек вставлены в пенопласт.
Принципиальная схема частотомера
Напряжение на выводах микроконтроллера
Генератор для проверки кварцев
Приступаем к сборке
Высыпаем на стол содержимое пакета. Внутри находятся печатная плата, сопротивления, конденсаторы, диоды, транзисторы, разъемы, микросхема с панелькой и индикаторы.
Ну и вид на весь набор в полностью разложенном виде.
Теперь можно перейти к собственно сборке данного конструктора, а заодно попробовать разобраться, на сколько это сложно.
Я начинал сборку с установки пассивных элементов: резисторов, конденсаторов и разъёмов. При монтаже резисторов следует немного узнать об их цветовой маркировке из предыдущей статьи. Дело в том, что резисторы очень мелкие, а при таких размерах цветовая маркировка очень плохо читается (чем меньше площадь закрашенного участка, тем сложнее определить цвет) и поэтому также посоветую просто измерить сопротивление резисторов при помощи мультиметра. И результат будем знать и за одно его исправность.
Конденсаторы маркируются также как и резисторы.
Первые две цифры — число, третья цифра — количество нулей после числа.
Получившийся результат равен емкости в пикофарадах.
Но на этой плате есть конденсаторы, не попадающие под эту маркировку, это номиналы 1, 3 и 22 пФ.
Они маркируются просто указанием емкости так как емкость меньше 100 пФ, т.е. меньше трехзначного числа.
Резисторы и керамические конденсаторы можно впаивать любой стороной — здесь полярности нет.
Выводы резисторов и конденсаторов я загибал, чтобы компонент не выпал, лишнее откусывал, а затем опаивал паяльником.
Немного рассмотрим такой компонент, как — подстроечный конденсатор. Это конденсатор, ёмкость которого можно изменять в небольших пределах (обычно 10-50пФ). Это элемент тоже неполярный, но иногда имеет значение как его впаивать. Конденсатор содержит шлиц под отвертку (типа головки маленького винтика), который имеет электрическое соединение с одним из выводов. Чтобы было меньше влияния отвертки на параметры цепи, надо впаивать его так, чтобы вывод соединенный со шлицом, соединялся с общей шиной платы.
Разъемы — сложная часть в плане пайки. Сложная не точностью или малогабаритностью компонента, а наоборот, иногда место пайки тяжело прогреть, плохо облуживается. Потому нужно ножки разъёмов дополнительно почистить и облудить.
Теперь впаиваем кварцевый резонатор, он изготовлен под частоту 20МГц, полярности также не имеет, но под него лучше подложить диэлектрическую шайбочку или приклеить кусочек скотча, так как корпус у него металлический и он лежит на дорожках. Плата покрыла защитной маской, но я как то привык делать какую нибудь подложку в таких случаях, для безопасности.
Далее впаиваем транзисторы, диоды и индикаторы. В отличии от резисторов и конденсаторов здесь нужно впаивать правильно, согласно рисунку и надписям на плате.
Длительность пайки каждой ножки не должна превышать 2 сек! Между пайками ножек должно пройти не менее 3 сек на остывание.
Ну вот собственно и всё!
Теперь осталось смыть остатки канифоли щёткой со спиртом.
Осталось правильно вставить микросхему в свою «кроватку» и подключить питание к схеме.
Питание должно быть В пределах от 5 до 9 В — постоянное стабилизированное без пульсаций. (В схеме нет ни одного эл.конденсатора по питанию.)
Не забудьте у микросхемы есть с торца ключ — он располагается у вывода №1! Не следует полагаться на надпись названия микросхемы — она может быть написана и к верх ногами.
При подключении питания и отсутствия сигнала на входе высвечивается 0.
Первым делом нашёл кучу кварцев и начал проверять. Следует отметить, что частота кварца, например 32,768 кГц не может быть измерена, т.к. измерение ограничивается в диапазоне от 1 МГц.
Можно измерить, например 48 МГц, но следует иметь ввиду, что будет измерены гармонические колебания кварцевого генератора. Так 48 МГц будет измерена основная частота 16 МГц.
Подстроечным конденсатором можно подстроить показания частотомера по эталонному генератору или сравнить с заводским частотомером.
Режим программирования частотомера позволяет вычесть четыре основные запрограммированные ПЧ частоты 455 кГц; 3,9990 МГц; 4,1943 МГц; 4,4336 МГц; 10,700 Гц, а также любую собственную частоту.
Таблица алгоритма програмирования
Чтобы войти в режим программирования (Prog) нужно нажать и удерживать кнопку в течении 1-2 сек.
Затем нажимаем кнопку и поочередно пролистываем меню:
«Quit» — «Выход» : прерывает режим программирования, ничего не сохраняя.
«Add» — «Добавление» : сохранение измеренной частоты и в дальнейшем эта частота будет складываться с измеряемыми частотами.
«Sub» — «Вычитание» : сохранение измеренной частоты и в дальнейшем она будет вычитаться с измеряемыми частотами.
«Zero«- «Ноль» — обнуляет все ранее запрограммированные значения.
«table» — «Таблица«: в этой таблице можно выбрать основные запрограммированные частоты 455 кГц; 3,9990 МГц; 4,1943 МГц; 4,4336 МГц; 10,700 Гц. После выбора записи (длительное нажатие), вы вернетесь в «Главное меню» и выберите пункт «Add» — «добавить» или «Sub» — «убавить«.
«PSave» / «NoPSV«: включает / отключает режим энергосбережения. Дисплей отключается если нет изменения частоты некоторое время.
Если показания сильно отличаются, то возможно включена предустановка. Чтобы её отключить войдите в режим программирования и затем нажимая кнопку выберите «Zero» и удерживайте пока не начнёт мигать, затем отпустите её.
Интересный обучающий конструктор. Собрать частотомер под силу даже начинающему радиолюбителю.
Качественно изготовленная печатная плата, прочное защитное покрытие, небольшое количество деталей благодаря программируемому микроконтроллеру.
Конструктор приятно порадовал, я считаю его хорошей базой как в получении опыта сборки и наладки электронного устройства, так и в опыте работы с немало важным для радиолюбителя прибором — частотомером.
Доработка частотомера
Внимание! В заключение хочется отметить, что входной измеряемый сигнал подаётся непосредственно на вход микросхемы, поэтому для лучшей чувствительности и главное, защиты микросхемы нужно добавить по входу усилитель-ограничитель сигнала.
Можно спаять один из предложенных ниже.
Сопротивление R6 на верхней и R9 на нижней схеме подбирается в зависимости от напряжения питания и устанавливается на его левом выводе 5 В. При питании 5 В сопротивление можно не ставить.
… или простой, на одном транзисторе:
Номиналы сопротивлений указаны при питании 5В. Если у Вас питание усилителя другим напряжением, то подберите номинал R2,3 чтобы на коллекторе транзистора было половина питания.
Схема похожего частотомера с входным каскадом усилителя.
Вторая доработка. Для увеличения измеряемого потолка частоты можно собрать к частотомеру делитель частоты. Например, схемы ниже:
Надеюсь, что обзор данного конструктора-частотомера был интересен и полезен. Удачи!
А.В.Зотов, Волгоградская обл.
Кто заинтересовался набором можете пройти на сайт магазина МастерОк
Источник: www.mastervintik.ru
Схема частотомера на pic16f628a с Алиэкспресс
По рекомендации одного радиокотовского форумчанина я заказал себе этот КИТ набор как частотомер:
https://ru.Aliexpress.com/item/DIY-Kits-RF-1Hz-50MHz-Crystal-Oscillator-Frequency-Counter-Meter-Digital-LED-tester-meter/32704505181.html?spm=2114.13010608.0.0.YhZcqL
Вот ссылки на инфу о подобных приборах:
По получению и сборке выяснилось , что это не частотомер, а измеритель кварцев (кварцы он определяет) . Или измеритель частоты кварцев? (что не имеет для меня никакой нужности).
Тут гуглем точно не переведёшь, и не поймёшь, уловка это китайская, или они так неудачно выражаются на английском?
DIY Kits RF 1Hz-50MHz Crystal Oscillator Frequency Counter Meter Digital LED tester meter
Кто-то знает английский хорошо? Уловка?
Это первый вопрос .
Второй вопрос по доделке этого прибора, сердцевина которого имеет вполне здравую и ценную суть, и изобретена немцем каким-то.
Вот она сердцевина, ядро:
То есть, вопрос в выборе пред-усила, чтобы подать надлежащий звуковой или до 1 мГц (больше мне вряд ли понадобится) сигнал на 3-й вывод микросхемы PIC16F628A.
В сети есть разные предложения;
Я сначала собрал вот этот:
Вот что приписано к схеме: «Вот один из простейших, но хорошо себя зарекомендовавших вариантов входного формирователя на 74HC4046 (авторство фирмы AADE).
Eddy71 его у себя использовал в Приборе Жукодела.»
Да, микросхема тут другая(не )PIC16F628A, но я посчитал, что суть одна. И 4046 как раз новая нашлась.
И этот вариант у меня никак не работал.
Потом я собрал вот эту:
Но вместо КП303 (у меня их нет) поставил КП302.
И прибор заработал. Проверял только на звуковых частотах.
И сейчас вопросы:
Добавить ли встречно включенные диоды 4148, как в остальных схемах?
Будет ли этот вариант (на КП303) работать от 1 Гц, до 1мГц? ( а то некоторые утверждают (не аргументируя свои утверждения) что КП303 не годится и надо ставить какие-то полевые с изолированным затвором, типа BF999.)
Типа вот так (первый каскад:
Думаю сейчас, демонтировать схему на 4046, которую я уже уложил в плату, и н её место впаять транзисторную, или вообще. 4046 оставить, а на неё вход подать с транзисторного предусила?
В общем, прошу скоординировать меня для нахождения оптимального решения.
(Извините, что много букв)
_________________
Гуглить умею, но гораздо более ценю живые мнения+личный опыт.
http://www.youtube.com/watch?v=NUysiCX- . r_embedded
Добавлено: Пн янв 09, 2017 19:12:58
Можно использовать схему с КП303(302), можно с двухзатворным полевиком, для Ваших потребностей это все равно.
Для самых низких частот возможно придется увеличить емкость конденсатора на входе. Встречно-параллельные диоды — это просто защита от большого напряжения на входе.
Добавлено: Пн янв 09, 2017 19:35:47
borys писал(а):
Для самых низких частот возможно придется увеличить емкость конденсатора на входе.
А самые низкие, это какие? (хотя. 2-10 герц я вряд ли буду мерить)
borys писал(а):
Встречно-параллельные диоды — это просто защита от большого напряжения на входе.
Но в случае неизолированного затвора их ставить нельзя? Они же зашунтируют затвор полевика на землю?
То есть, с ними это защита, а без них без защиты. Но в моем случае защита вроде бы не очень понадобится.
_________________
Гуглить умею, но гораздо более ценю живые мнения+личный опыт.
http://www.youtube.com/watch?v=NUysiCX- . r_embedded
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Добавлено: Вт янв 10, 2017 19:21:14
Да, имел в виду 2. 10 Гц. Диоды ставить можно в любом варианте, они ограничат напряжение на затворе величиной
примерно 0,7 В (но не зашунтируют). Насчет того, понадобится защита или нет, жизнь покажет. Я в подобных узлах
диоды ставлю, а Вы — как пожелаете.
Приглашаем всех желающих принять участие в вебинаре, посвященном LED-драйверам. На мероприятии мы рассмотрим существующую и новую продукцию из линейки поставок Компэл для интерьерного, архитектурно-декоративного, наружного и промышленного освещения, а также специальные драйверы с повышенной выходной мощностью для освещения площадей, стадионов и теплиц. Будут представлены LED-драйверы производителей MEAN WELL, MOSO, Snappy, а также драйверы для аварийного освещения (ISSATA). Рассмотрим их особенности и преимущества; узнаем, какая новая продукция появилась у MEAN WELL за прошедший год, и чего нам ждать в будущем.
Добавлено: Вт янв 10, 2017 19:59:11
Конечно лучше поставлю, если не загасят полевик.
Да и у автора я сразу не увидел вот это:
» При работе в качестве лабораторного частотомера нужно на входе поставить дополнительный диодный ограничитель. «
http://radiolubitel.moy.su/blog/prostoj . 3-01-31-40
Значит ДО конденсатора С2 можно?
Сегодня спаял вчистовую и ещё попроверял. Работает и на ВЧ.
_________________
Гуглить умею, но гораздо более ценю живые мнения+личный опыт.
http://www.youtube.com/watch?v=NUysiCX- . r_embedded
На современном этапе оптимальным решением для питания таких компонентов, как процессоры, FPGA/ПЛИС, DSP и прочие, является использование PoL-стабилизаторов. Компания MORNSUN разработала ряд моделей, предназначенных для такого применения. Это семейства K12T и K12MT с выходным током от 6 до 20 А. Семейства отличаются габаритными размерами, широтой модельного ряда и некоторыми функциями.
Добавлено: Пн июн 19, 2017 13:32:09
Доброго дня.
А какое вообще допустимое входное напряжение у данного частотомера? Пытался мерить им частоту генератора, но там на выходе всего порядка 0,2В, и частотомер ничего не показывает. Поэтому и хотелось бы понять: до какого уровня можно усиливать измеряемый сигнал, чтобы не спалить микросхему?
Добавлено: Пн июн 19, 2017 14:03:46
Поэтому и хотелось бы понять: до какого уровня можно усиливать измеряемый сигнал, чтобы не спалить микросхему?
Цитата:
17.0 ELECTRICAL SPECIFICATIONS
Absolute Maximum Ratings(†)
Ambient temperature under bias. -40 to +125°C
Storage temperature . -65°C to +150°C
Voltage on VDD with respect to VSS . -0.3 to +6.5V
Voltage on MCLR and RA4 with respect to VSS . -0.3 to +14V
Voltage on all other pins with respect to VSS . -0.3V to VDD + 0.3V
Кстати, это ограничение распространяется почти на все микросхемы, если не указано иное.
Впрочем, после входного формирователя у вас и так входное напряжение на микросхему будет укладываться в эти ограничения.
Добавлено: Пн июн 19, 2017 14:33:29
Ясно, спасибо большое.
Добавлено: Вс июл 15, 2018 03:51:34
Себе такой же собрал. Если вместо кварца подключить катушку из 5-10 витков (через разделительный конденсатор), получается генератор, меняя число витков можно 20-70 МГц накрутить. Получается сразу радиопередатчик или генератор с индикатором, может быть полезно в некоторых случаях.
Не измеряет кварцы на 32 кГц почему-то, высокочастотные нормально.
И как частотомер работает нормально, сетевые помехи 50 Гц от руки ловит например.
Тут 3 катушки, частоты при добавлении катушек соответственно 70 МГц, 45 МГц и 36 МГц. Если намотать 2 витка на феррите прибор показывает 0, или нет генерации или не измеряет.
С кварцем всё как обычно 20.000 МГц
Добавлено: Вс фев 17, 2019 14:28:18
Здравствуйте уважаемые коты и их друзья! Я приобрел обновленную версию этого девайса, кварцы меряет, а частоту ни под каким соусом не хочет. Подскажите мне пожалуйста что делать? может прошивка плохая? Где взять хорошую?
Последний раз редактировалось Василий62 Вс фев 17, 2019 21:09:52, всего редактировалось 1 раз.
Добавлено: Вс фев 17, 2019 15:21:18
сам пик меряет частоты с размахом логических уровней. а вы сколько мВ и от чего ему подавали ?
Цифровому измерителю нужен входной усилитель-формирователь прямоугольных импульсов из входных
кривых или синусоидальных. на плате, вроде, есть лишний транзистор-усилитель, надо бы его режим измерить.
Добавлено: Вс фев 17, 2019 20:28:15
в моей схеме нет усилителей, а подавал на вход прямоугольник амплитудой 5 вольт. сейчас попробую выложить схему.
Добавлено after 5 minutes 53 seconds:
JP2 — коммутатор входа. Либо кварц либо вход на частотомер.
Добавлено: Вс фев 17, 2019 20:38:55
Почему сразу прошивка? может вы диод задом наперед запаяли?
_________________
А люди посмотрят и скажут: «Собаки летят. Вот и осень.»
Добавлено: Вс фев 17, 2019 20:50:15
множество раз проверял, прозванивал, сверял со схемой. тем более там четко разрисовано шёлкографией какие детали, куда, и как ставить. Никак не могу вставить фотографию для просмотра подключения генератора
Добавлено: Вс фев 17, 2019 20:53:50
По схеме там надо переставить переключатель JP2 и сигнал подавать на вход IN
_________________
А люди посмотрят и скажут: «Собаки летят. Вот и осень.»
Добавлено: Вс фев 17, 2019 20:57:15
Подай после диода прямоугольник.
Добавлено: Вс фев 17, 2019 21:05:13
подавал прямоугольник, треугольник и синусоиду, не хочет мерять. Меня смущает та перемычка, которая через сопротивление 10кОм садит на корпус диод
Добавлено: Вс фев 17, 2019 21:21:26
Ну смеха для можно этот диод закоротить, если ваш генератор даёт 5в прямоугольник.
Ха. На схеме диод стоит катодом к разъёму, но по вашей фотографии выглядит, что к разъёму подключен именно анод. Так что разберитесь с этим вопросом. Похоже, в шелкографии ошибка.
_________________
А люди посмотрят и скажут: «Собаки летят. Вот и осень.»
Добавлено: Вс фев 17, 2019 21:25:05
вот сейчас проверил, там все четко по схеме, даже тестером прозвонил, ошибки в монтаже нет
Добавлено after 1 minute 1 second:
могу обратную сторону платы сфоткать, чтобы Вы поверили
Последний раз редактировалось Василий62 Вс фев 17, 2019 21:35:40, всего редактировалось 1 раз.
Добавлено: Вс фев 17, 2019 21:28:57
Я приобрел обновленную версию этого девайса, кварцы меряет, а частоту ни под каким соусом не хочет. Подскажите мне пожалуйста что делать? может прошивка плохая?
Прошивка ни при чем- и от кварца, и от «входа» сигнал попадает в одно и то же место- на вход ПИКа
Василий62 писал(а):
подавал прямоугольник, треугольник и синусоиду, не хочет мерять. Меня смущает та перемычка, которая через сопротивление 10кОм садит на корпус диод
Только эта перемычка «садит» не на корпус, а на +5 вольт- смотрите внимательнее..
Проверьте исправность диода, номинал резистора, и то, что он действительно подключён к ПЛЮСУ, а не к «земле..
Осциллограф есть?
зы.. «может прошивка плохая?»- если у вас, например, телефон от одного зарядника заряжается, а от другой- нет- у вас что неисправно, зарядник или телефон?
Не очень понятно назначение диода- он там (имхо) нафиг не нужен- я бы его просто замкнул (ну, хотя бы для проверки), а джампер JP2 вообще бы не ставил..
Последний раз редактировалось АлександрЛ Вс фев 17, 2019 21:40:18, всего редактировалось 2 раз(а).
Часовой пояс: UTC + 3 часа
Источник: www.radiokot.ru
