Продолжая тему ковыряний с магнитолой, решил внедрить блютуз в саму магнитолу, так как надоел постоянно висящий провод от внешнего блютуз модуля подключённый в AUX.
Изначально хотел все встроить в съемную панель, чтобы было все компактно и не разбирать/впаиваться в основную плату.
Далее опишу неудачную попытку и как делать не надо.
так как у меня нет в панели USB разъёма, постоянного стабильного напряжения до 4,2В нет.
Какие были мои попытки:
-Есть контакт 11,5В который подаёт напряжение при включении магнитолы.
Я думаю «отлично!»))Думаю, подкину ща к нему питание, понижу напряжение резистором и вообще огонь))))
Что в итоге: напряжение есть, но оно на этом контакте нестабильное и постоянно то падает то поднимается, соответственно блютуз то включается то выключается…
Большое тестирование Bluetooth аудио приемников mh-mx8 m18, m28, m38, xy-bt-mini, bt5.0-audio-pro…
Полный размер

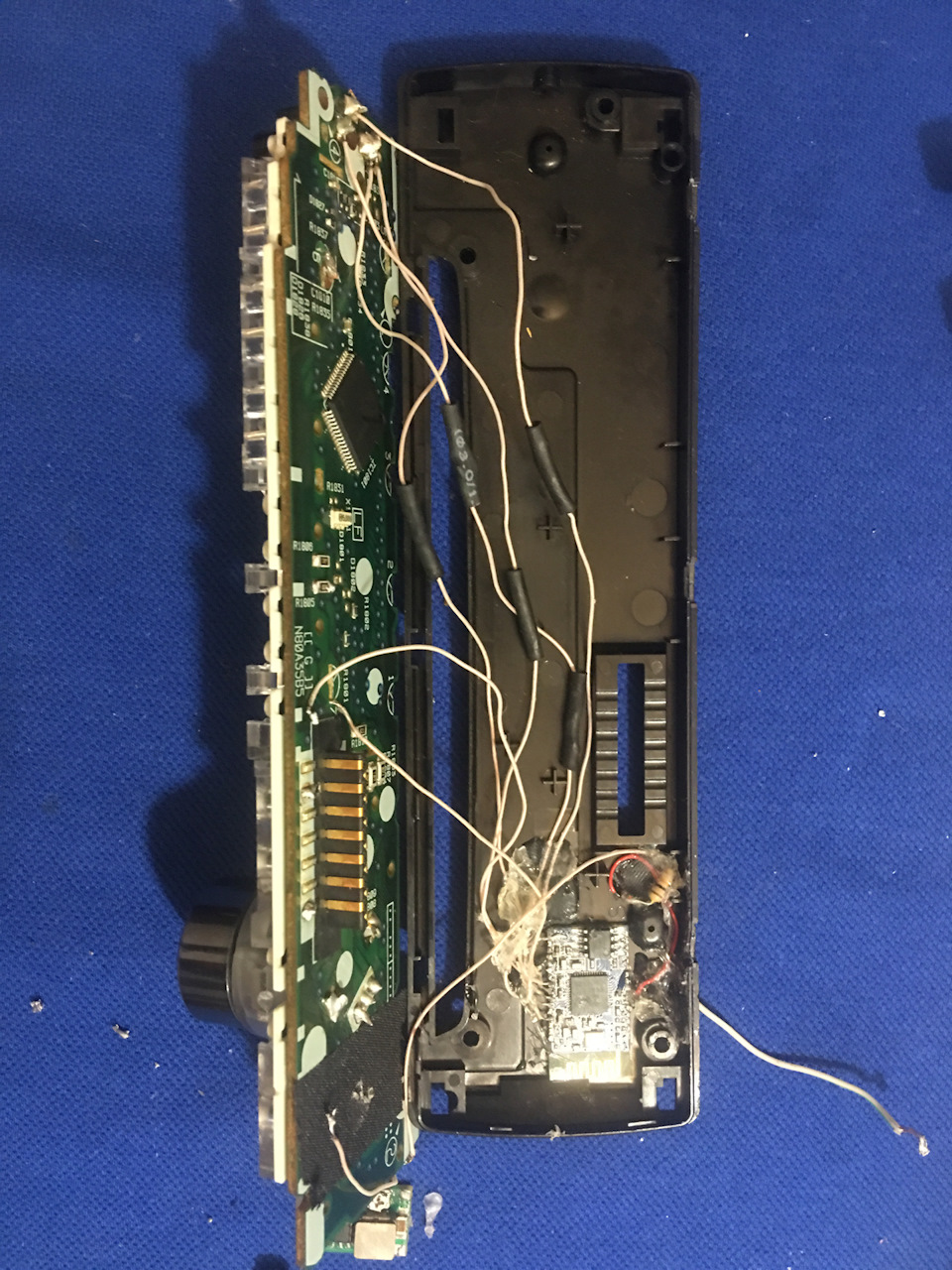

Неудачная попытка встроить в панель
— Далее в ходе экспериментовс питанием невыдержал транзистор Q821 который отвечает за подачу питания на тот самы контакт (управление подсветкой) соответственно подсветка в магнитоле умерла…В итоге методом подбора был выпаян из старых плат dvd проигрывателя smd транзистор и вуаля- все опять светится)))
Полный размер

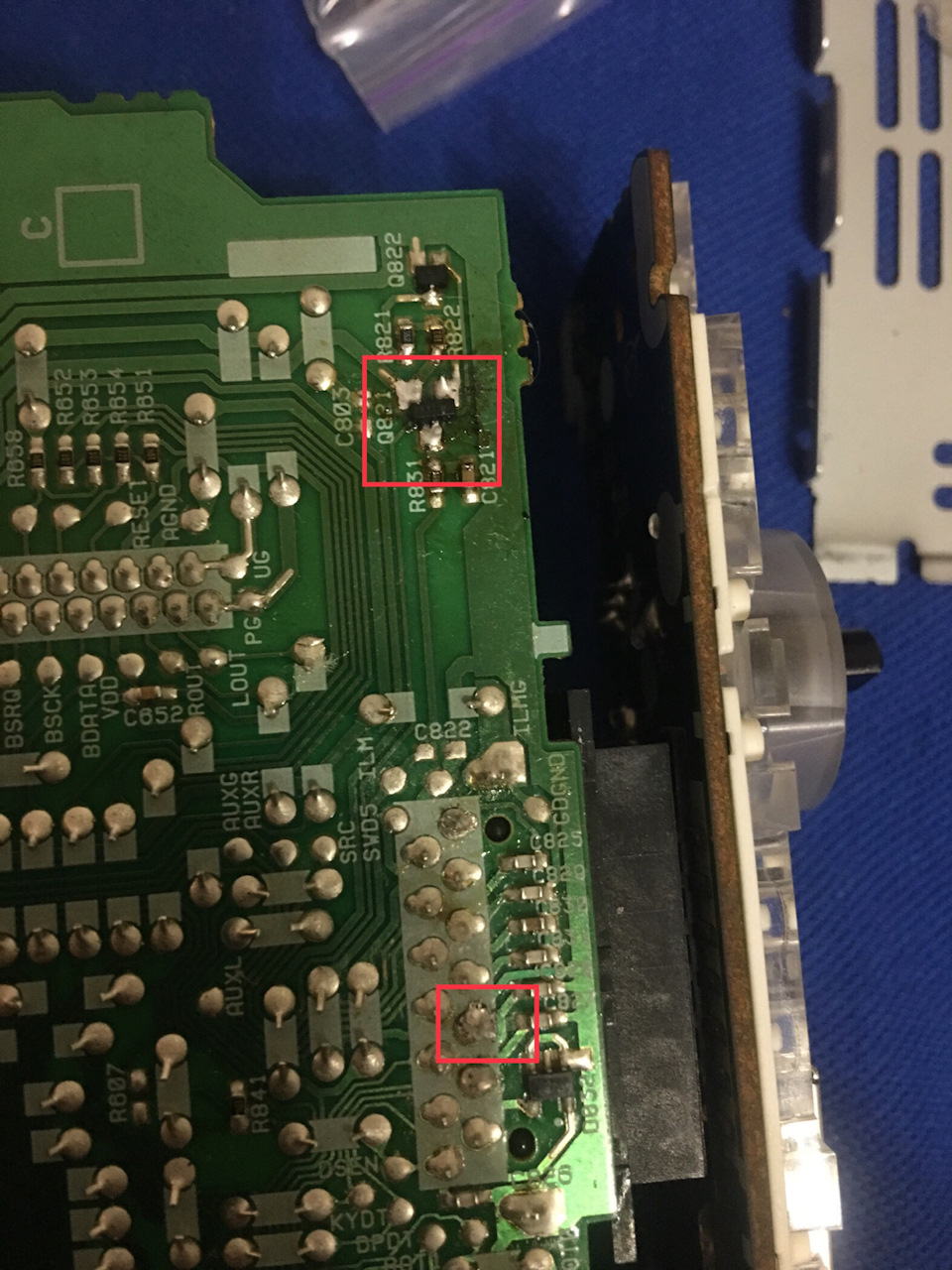

Транзистор Q821, который управляет подсветкой магнитолы, контакт #9
Полный размер

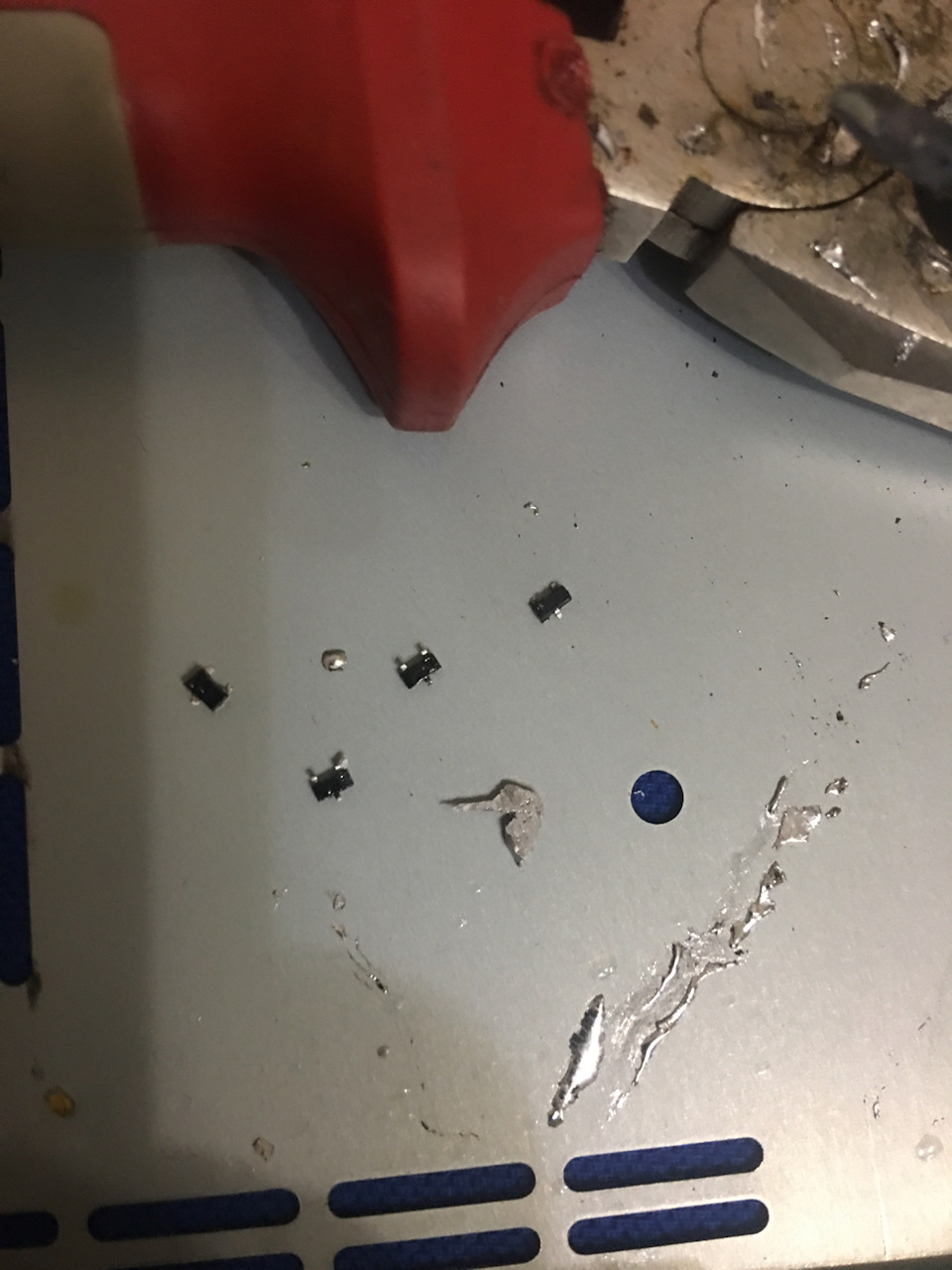

Подбор транзисторов
— На этом попытка все же оставить модуль в панели не ушла)Решил попробовать записать модуль с помощью DC-DC стабилизатора напряжение MP2307.
Однако столкнулся с проблемой данного преобразователя — он капец как нагревается и спокойно в течении 3 минут расплавит пластиковую панель((((
Смирившись с рядом проблем в идее встроить модуль панель магнитолы, решил сделать это в главном корпусе.
Что было сделано:
Питание +- взял основные 12В, но чтобы оно подавалось только когда включается магнитола, т.е. под управлением реле. Сигнальное напряжение котрое открывает реле взял от того же разъёма что питает панель.
Далее питание идёт на регулируемый DC-DC стабилизатор напряжения LM2596S который кстати чуть больше но зато не греется, на выходе которого я выставил 4В.
Далее на вход питания самого блютуз модуля я установил ключ в виде транзистора (без него можно и обойтись но я все же поставил)
Т.е. при включении магнитолы ( взял тот же контакт с платы 11,5 В), напряжение идёт на включение транзистора через диод (чтоб ток шёл только в одну сторону) и резистор (вроде около 300 Ом), и происходит соединение питания с DC-DC преобразователя на питание блока блютуз.
Bluetooth модуль с AliExpress.ПОДКЛЮЧЕНИЕ.
схема Bluetooth модуля
Полный размер
блютуз модуль прикрепленный к куску пластика и залитый силиконом для надежности соединений проводов, так как контакты очень мелкие и есть вероятность оторвать площадки.
Далее я захотел сделать переключение треков с кнопки.
В этой плате есть незадействованный разъём #8, который имеет контакт с массой.
Аккуратно расцарапываем дорожку перехода на массу и тем самым получаем полностью изолированный контакт.
Полный размер

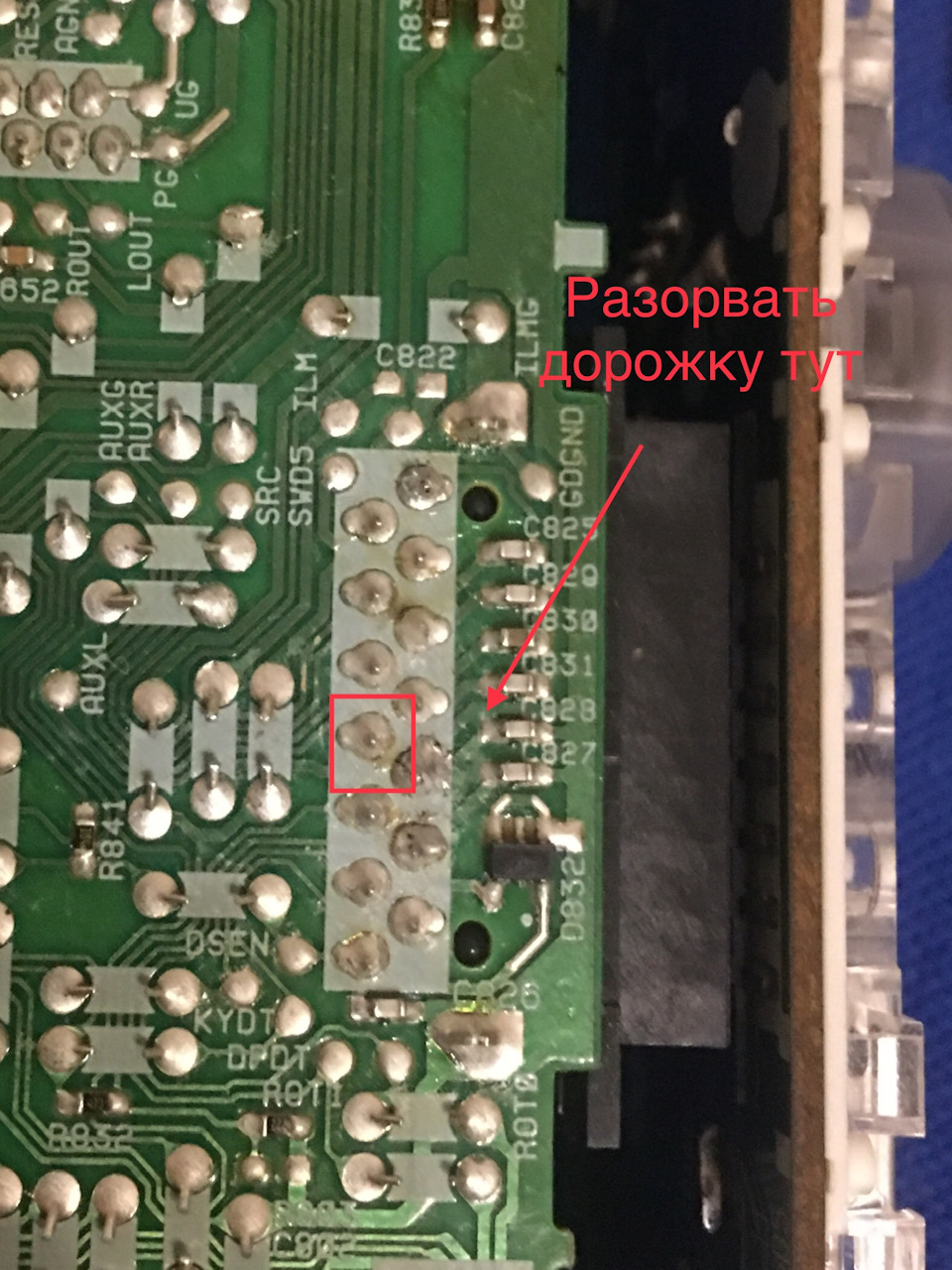

Незадействованный контакт
Полный размер
подключение кнопки, белый провод земля, синий на №8 контакт
Полный размер
Полный размер

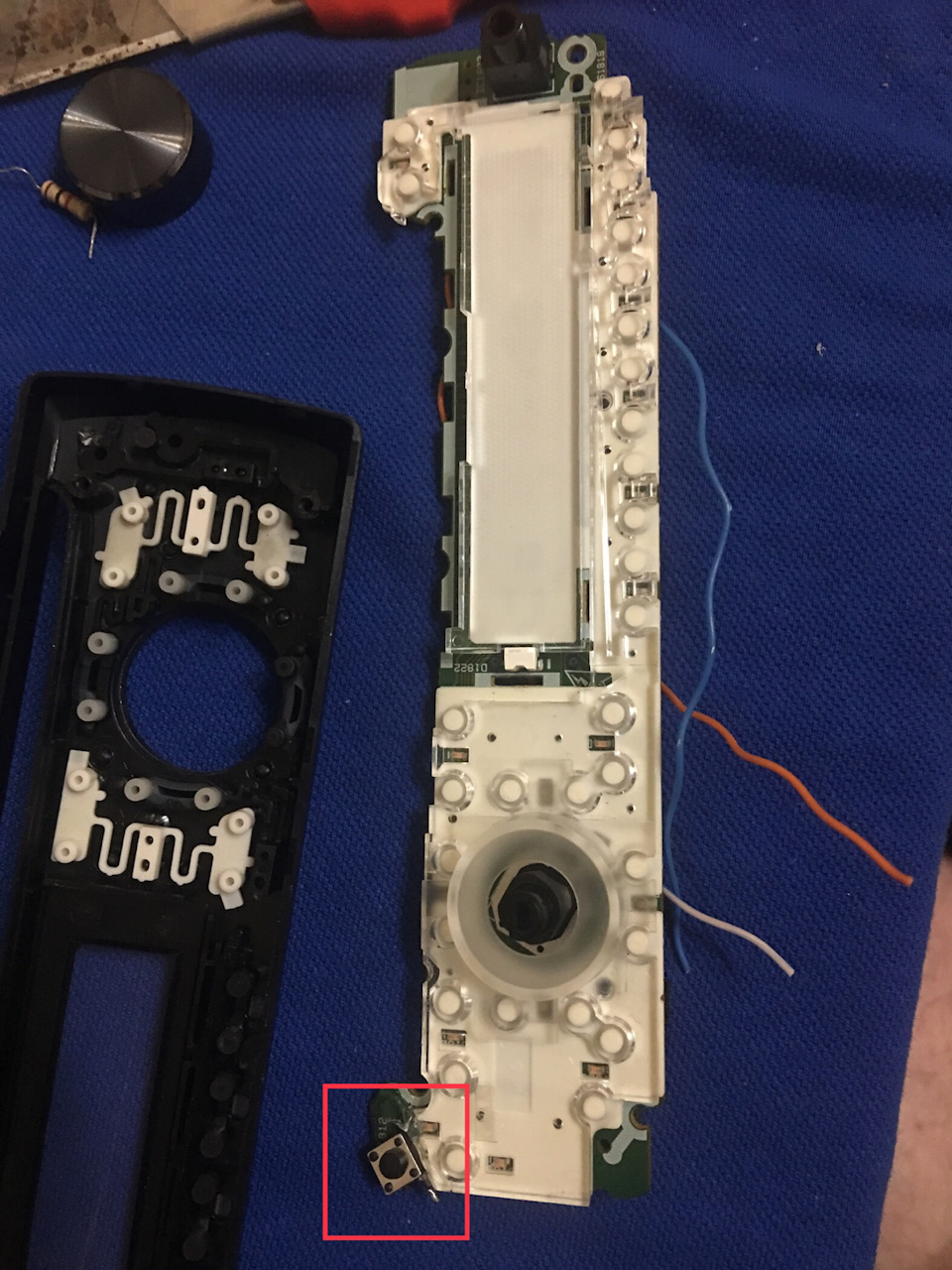

В самой панели я выбрал для себя самую бесполезную кнопку, и вставил на ее место двухконтактную кнопку, подключив один контакт к массе, а другой на ножку #8.
Так как сигнал с 8 контакта приходит минусовой, а модуль должен получить сигнальный +, мне в помощь пришло реле.
+ для питания реле я взял из питания блютуз модуля от преобразователя
+ подачи входного сигнала для реле я взял тоже от модуля преобразователя
+ выходного сигнала я подключил на контакт #6 блютуз модуля через небольшой резистор
— для питания реле я взял как раз от незадействованного контакта #8 на который как раз и будет поступать — при нажатии на кнопку.
Далее подключаем AUX разъёмы.
НЕВЕРНО:
На основной плате есть обозначения аукс AUXR, AUXL, AUXG.
Я сначала подпаялся к ним и в итоге звук в режиме аукс идёт только по левому каналу, а при включении CD диска идёт полноценный звук но не с диска, а с аукс)))))тем самым воспроизвести музыку с диска вообще не возможно)))
Полный размер
НЕВЕРНОЕ подключение AUX
КАК ПРАВИЛЬНО:
Нужно подпаять Контакты 5,6,7
5-правый
6-GND ( не путать с общей массой)
7- левый
Полный размер

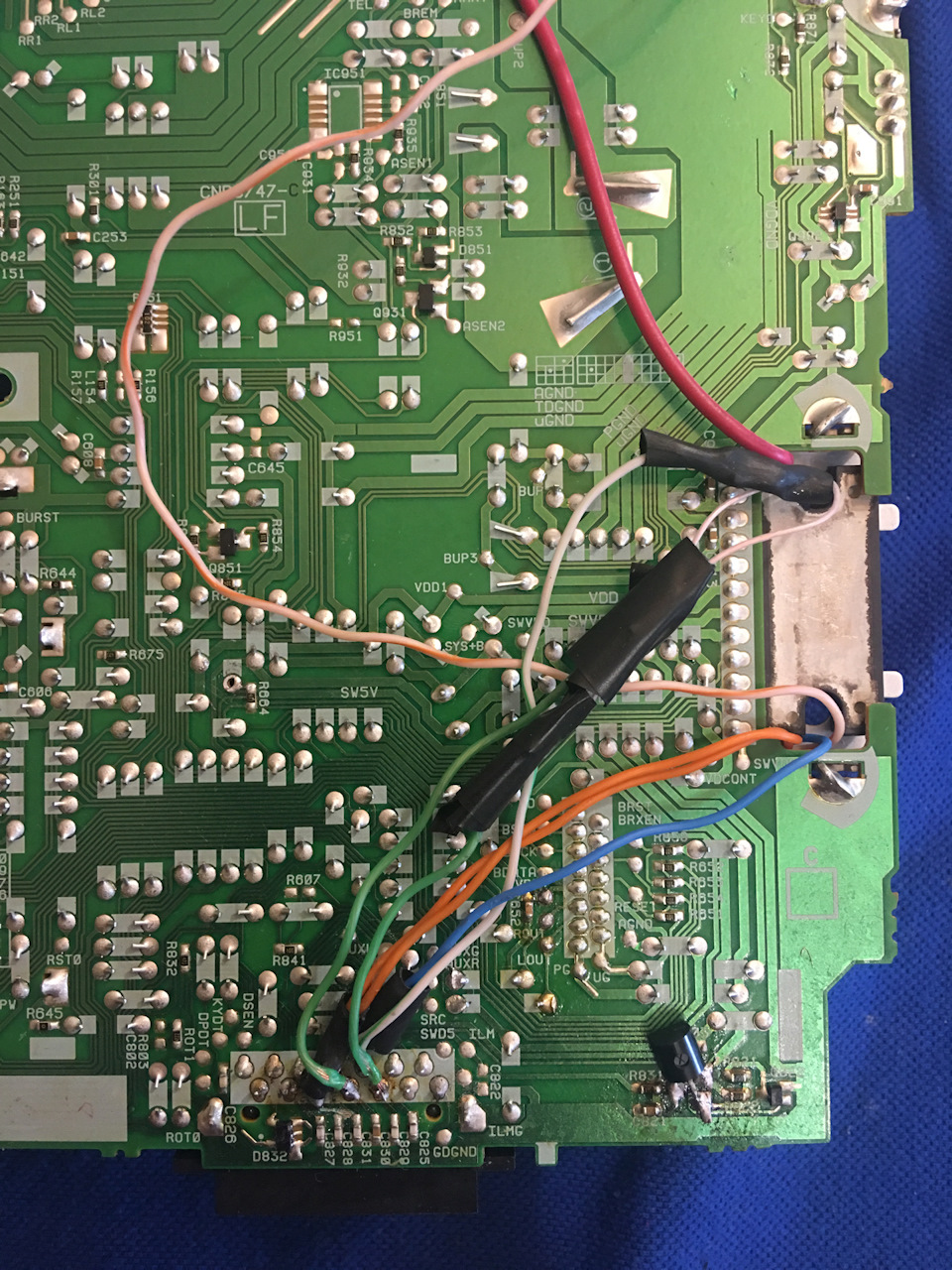

ВЕРНОЕ подключение AUX
Полный размер

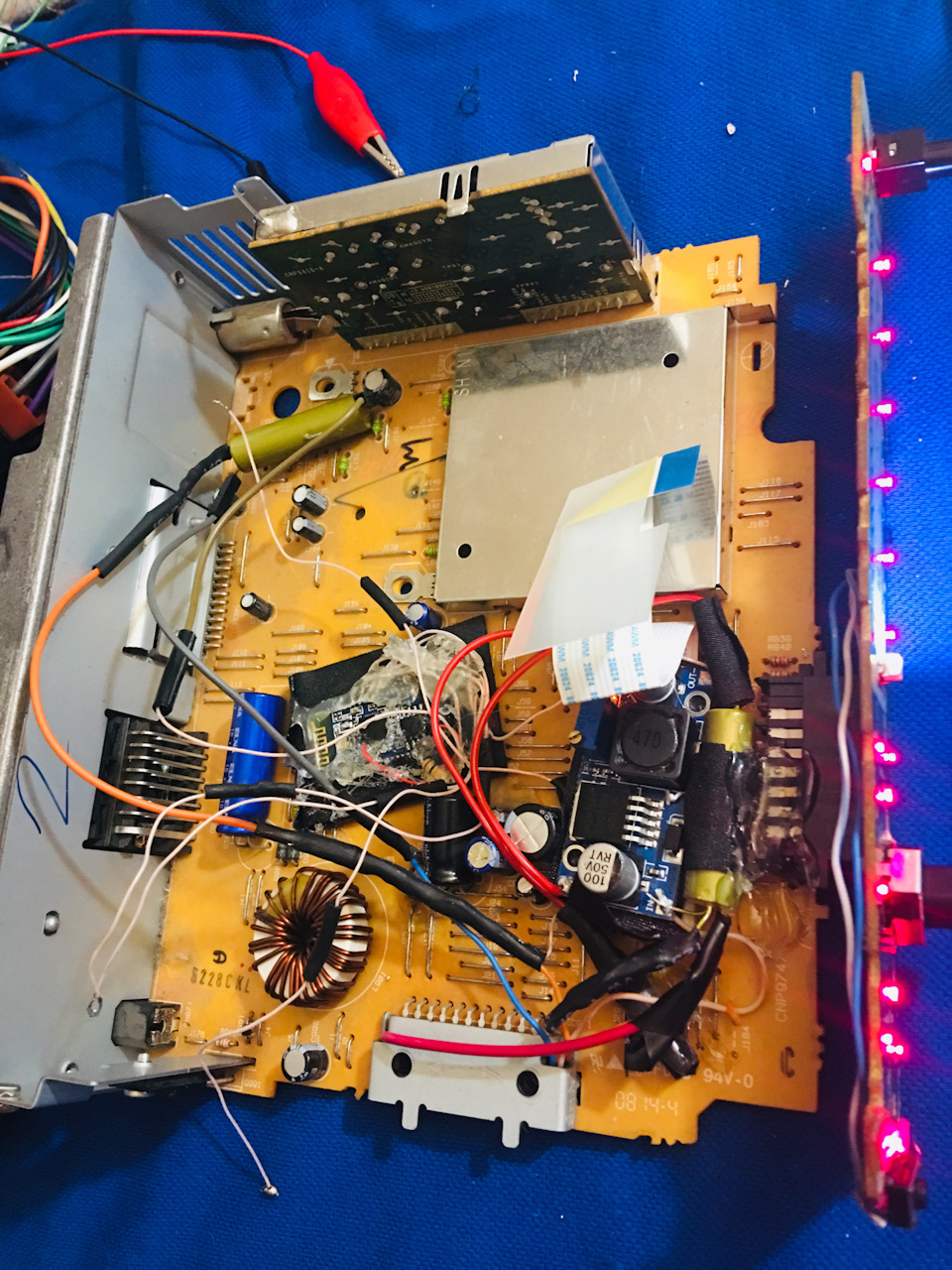

конечный вид установки
В итоге все работает — и аукс и дисковод)))))
Источник: www.drive2.ru
Bluetooth модуль BK8000L. Нестареющая классика.
Однажды в моей китаской магнитоле сломался Bluetooth.
Просто перестал работать.
Но я уже был заражен удобством разговора по телефону без рук.
И решил пойти по простому пути — интегрировать Синий Зуб в магнитолу.
Пробежавшись по тому, что предлагает Aliexpress, остановился на сабже.
Решил подключить пока на проводах, не впаивая в магнитолу.
Заказ ехал 15 дней. Считаю — не долго.
Т.к. обзор пишу по итогу сборки и тестирования готового устройства — фоток распаковки и товара по прибытии не будет.
Начну с особенностей предмета обзора:
1. У него нет отдельной массы для аудиосигнала. Выходы независимы. При этом нельзя объединить земли правого и левого каналов. На одном из сайтов найдено половинчатое решение — землю по питанию использовать как аудиоземлю. Не совсем правильно, но работает.
Правильным решением было бы использование операционных усилителей, но мне хотелось простоты.
2. У сабжа очень мелкие для пайки выводы. Выручает переходник
3. Ни одна схема подключения микрофона, которые я нашел в сети, не заработала.
4. Питание не более 4,2 вольта
5. Пароля на подключение нет, имя поменять нельзя.
Учитывая эти особенности начал ваять.
С питанием решил вопрос преобразователем DC-DC. И тут меня ждал облом — помехи в виде модемных звуков в динамиках.
Поиск принес решение — изолированный DC-DC преобразователь.
Это позволило уменьшить помехи до приемлемого уровня.
Поскольку преобразователь нашелся только на 5 вольт — пришлось дополнить его линейным на 3.3 вольта
В результатеполучился вот такой колхоз
Поскольку имеющиеся в сети схемы подключения микрофона не заработали — подключил активный микрофон от сигнализации Starline.
К магнитоле подключил через штатный AUX.
И, казалось, наступило счастье.
Но тут выяснилось, что данный девайс при работе в качестве гарнитуры не позволяет перебить собеседника.
Т.е. собеседник не будет вас слышать, пока не прекратит говорить.
Иногда, не слыша «угу», люди начинают проверять, не прервалась ли связь.
Очень неудобно.
Поэтому сейчас через устройство только слушаю музыку и книги.
По прежнему в поисках достойного решения.
Планирую купить +15 Добавить в избранное Обзор понравился +19 +45
- NoName,
- NoName BK8000L,
- радиодетали и электронные компоненты
- 10 марта 2018, 12:41
- автор: drazumny
- просмотры: 33016
Источник: mysku.club
