Современная электроника миниатюризируется с каждым годом. Все шире применяется поверхностный монтаж компонентов, так называемый SMD монтаж. При конструировании или ремонте такой современной аппаратуры наличие остроконечных измерительных щупов перестает быть просто желаемым фактором и становится фактором необходимым. Каждый решает данный вопрос по-своему.
Кто-то не скупится и покупает хорошие дорогие щупы, кто-то желая сэкономить напротив покупает недорогие, часть умельцев дорабатывает уже имеющиеся в наличии щупы, а часть изобретает свои собственные. Каждый из этих методов по-своему хорош, однако в данной статье будет рассмотрен лишь один из вариантов изготовления недорогих и удобных в использовании остроконечных измерительных щупов для мультиметра, неоднократно опробованный автором.
Почему же выбор пал именно на самодельные щупы, при том разнообразии щупов заводского изготовления, что имеется в продаже?
щупы китайские подороже
щупы китайские подешевле
Дело тут вовсе не в экономии средств, хотя и это немаловажно. Дело в главном, объединяющем недостатке почти всех заводских щупов от «дорогих» до «дешевых», в их «одноразовости» или иначе говоря в их «не ремонтопригодности».
МОДЕРНИЗАЦИЯ ЩУПОВ МУЛЬТИМЕТРА СВОИМИ РУКАМИ КАБЕЛЕМ AWG C АЛИЭКСПРЕСС
Ведь даже при аккуратном использовании, никто не застрахован от потери одного из щупов, от проплавления провода или рукоятки щупа паяльником, от разрушения иглы или штекера при падении и многих других досадных факторов, нередких в работе. Отремонтировать такой щуп до исходного состояния, как правило не представляется возможным, разве что, как-нибудь «приколхозить» другой штекер или заизолировать оборванный провод, или напаять иглу на обломившуюся часть.
Не понаслышке знаю, что большинство мастеров и любителей настолько привыкает к инструменту, что предпочитает до последнего момента пользоваться «родными» проверенными в боях «щупами-калеками», но только не покупать новые. В основе, предлагаемой идеи, лежит возможность быстрой замены любого узла щупов при повреждении или утере, без необходимости что-либо «изобретать на ходу».
Для этого нужно побеспокоиться о создании небольшого ремкомплекта для них. Штекеры и провода можно приобрести заранее, тоже самое касается и однотипных недорогих авторучек, на основе которых и будут делаться рукоятки щупов. Самые предусмотрительные могут изготовить не пару рукояток, а сразу четыре, оставив две рукоятки черного и красного цветов про запас, для быстрой замены в случае надобности. На этом считаю, что все аргументы в пользу предложенной самоделки изложены и перехожу непосредственно к наглядному описанию процесса изготовления.
Начать лучше всего с подбора пары швейных иголок. Я бы рекомендовал стальные иглы длиной 35-40мм и диаметром 0,8-1,0мм. Также понадобятся отрезки медного провода, которые можно добыть из кабелей для электропроводки или сигнализации. Одна пара отрезков должна быть длиной 250-300мм и диаметром 0,3-0,5мм, другая пара длиной 120-150мм и диаметром 0,8-1,0мм.
иглы и проводники
Нарезанные куски провода и иглы нужно залудить припоем, в качестве флюса вполне годится канифоль или спиртоканифоль. Иглы следует лудить не целиком, оставляя с их острой стороны нелужёные участки 8-10мм.
иглы и проводники залуженные
Припаяв в районе «игольного ушка» проводник, имеющий диаметр 0,3-0,5мм, нужно намотать его виток к витку до заполнения залуженного участка иглы, а излишек провода удалить. Повторить эту процедуру для второй иглы и затем оба обмотанных участка залудить припоем. Такая обмотка игл с последующим лужением нужна для усиления конструкции на изгиб.
намотка проводника на иглу
иглы с намотанным проводником
Для соединения внутри рукояток щупов игл с гибкими проводами, следует изготовить «удлиняющие» проводники. Для этой цели и заготавливались отрезки луженного провода диаметром 0,8-1,0мм. Такой проводник сгибается пополам вокруг отвертки с диаметром жала 2-3мм, а его свободные концы заводятся друг за друга при помощи плоскогубцев пока не совьется плотная «косичка». Образовавшееся вокруг отверточного жала «ушко» загибается под углом для удобного, в дальнейшем, припаивания гибкого провода. Удлиняющие проводники припаиваются к иглам и все места паек и лужения очищаются спиртом от флюса.
удлиняющий проводник

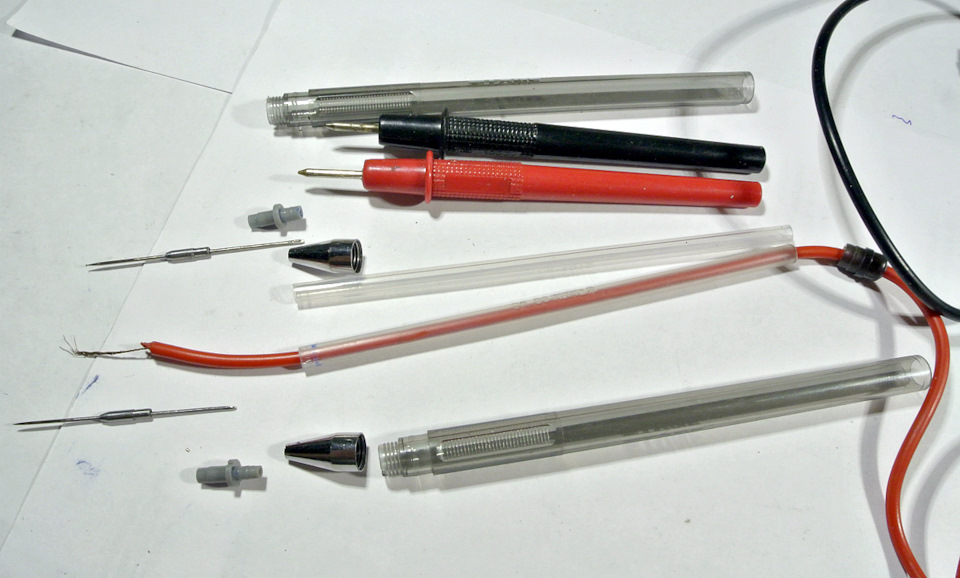

удлиненные иглы и авторучки
На иглах, приблизительно по центру, необходимо в навал намотать по 10-15 витков обычной нити до образования бугорков. Эти бугорки нужно смочить суперклеем и вставив в наконечники корпусов авторучек зафиксировать по возможности ровно. Данную процедуру удобней проделывать, воткнув иглы вертикально в какую-нибудь мягкую поверхность.

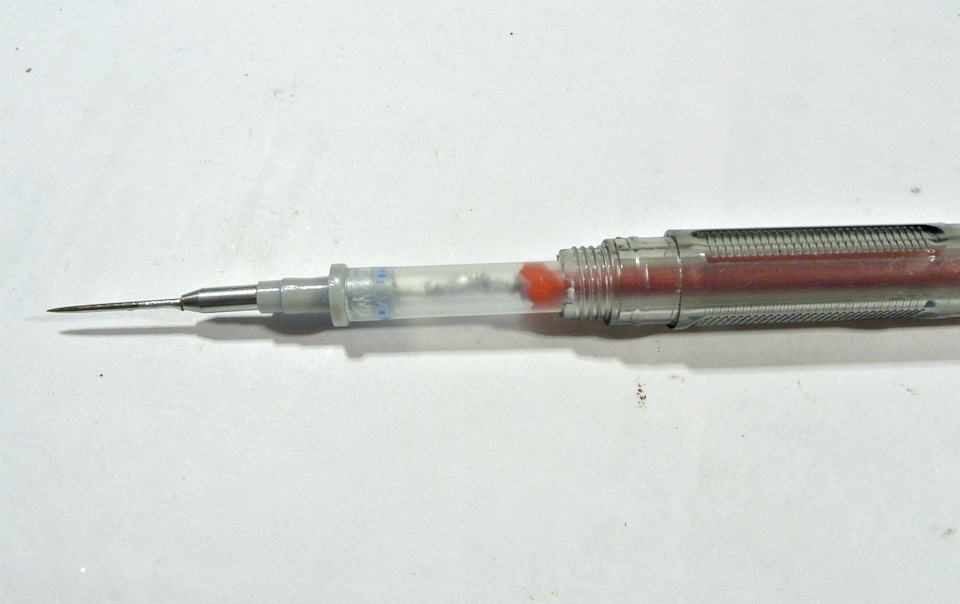

фиксация иглы в колпачке
Через несколько минут, когда суперклей «схватится», нужно с помощью шприца до краев залить эпоксидную смолу в оба наконечника и оставить в таком вертикальном положении на сутки до полного отвердевания.
Источник: dzen.ru
Самодельные щупы для мультиметра.

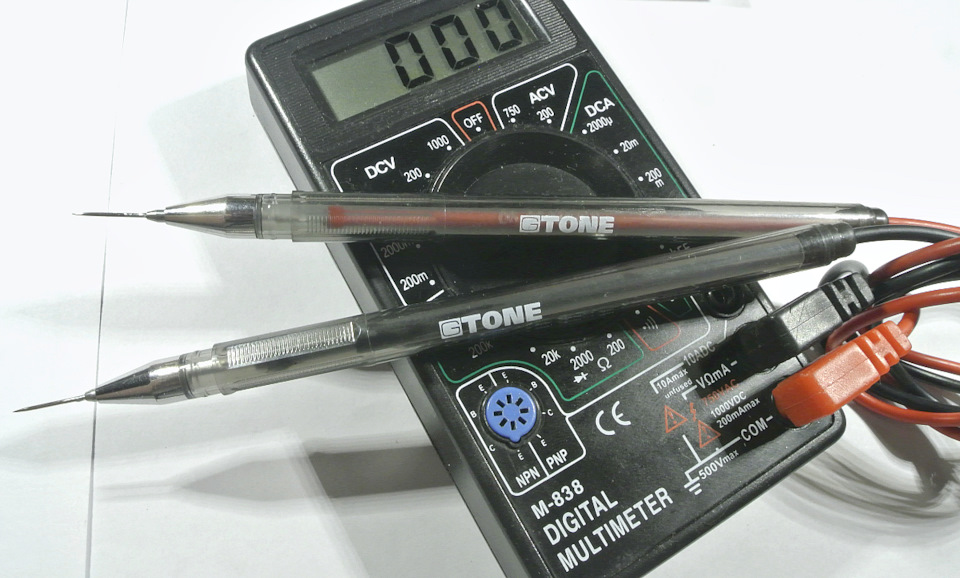

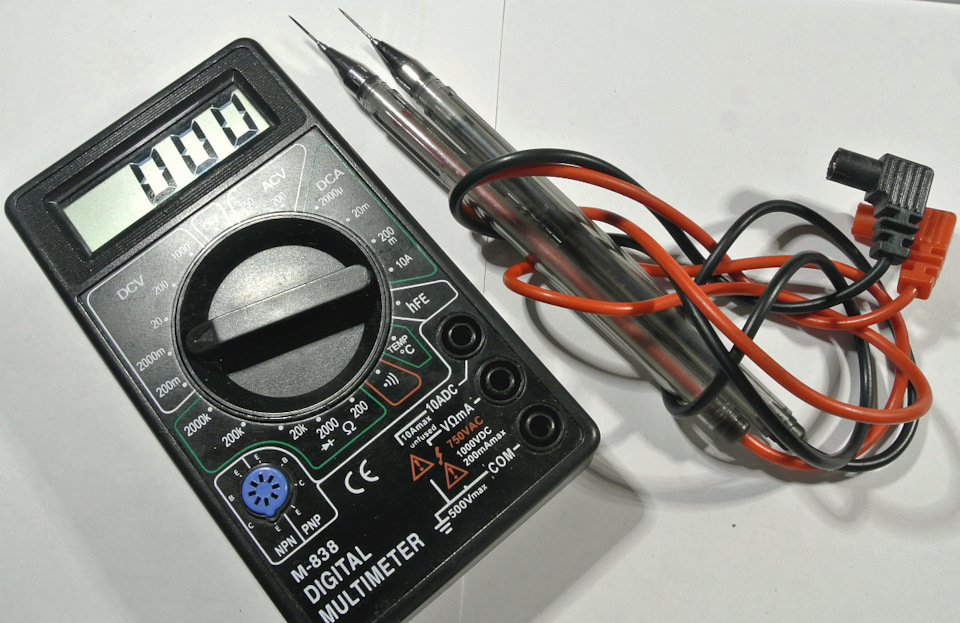

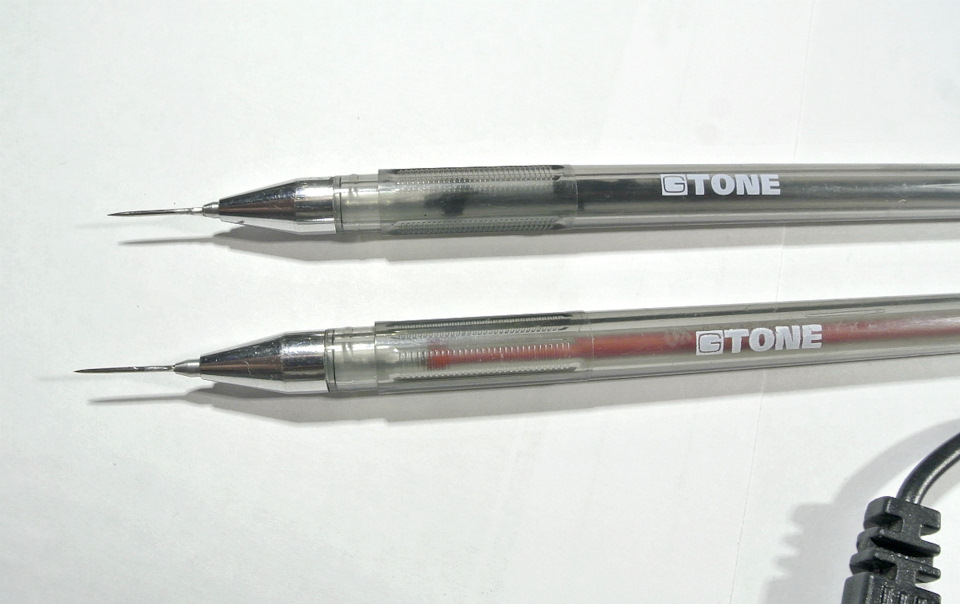

Достался от друга мультиметр с оборванными щупами, в нерабочем состоянии. «Запустил» в работу, заменив внутри предохранитель и батарейку. Так же изготовил самодельные щупы из гелевых ручек для более «тонких» работ.
Полный размер
Полный размер

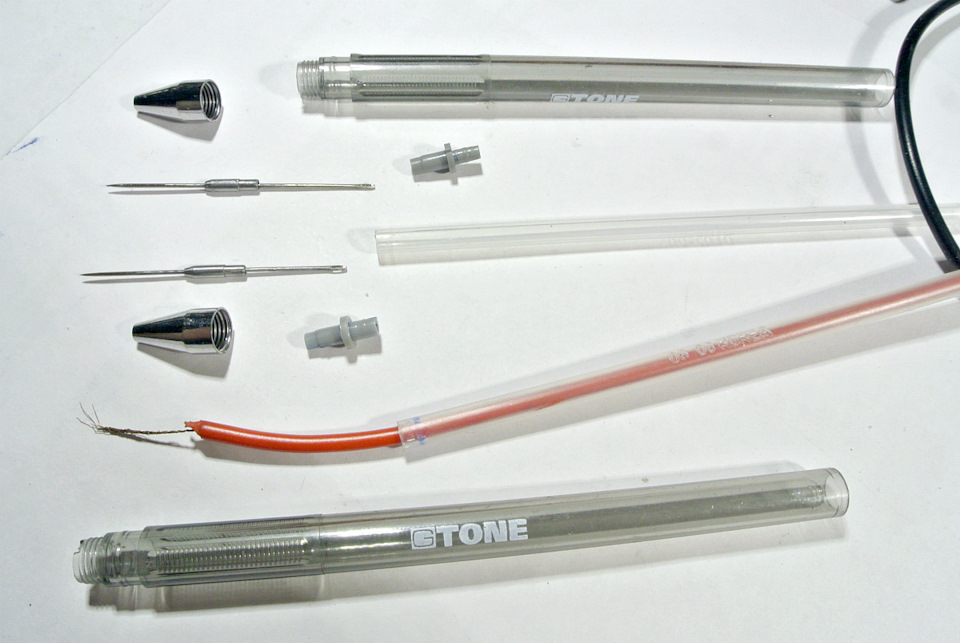

Разобрал старые использованные ручки. Промыл, почистил стержни.
Полный размер
Просунул в стержень провод.
Полный размер
На другом конце ручки, просверлил отверстие для провода.
Полный размер

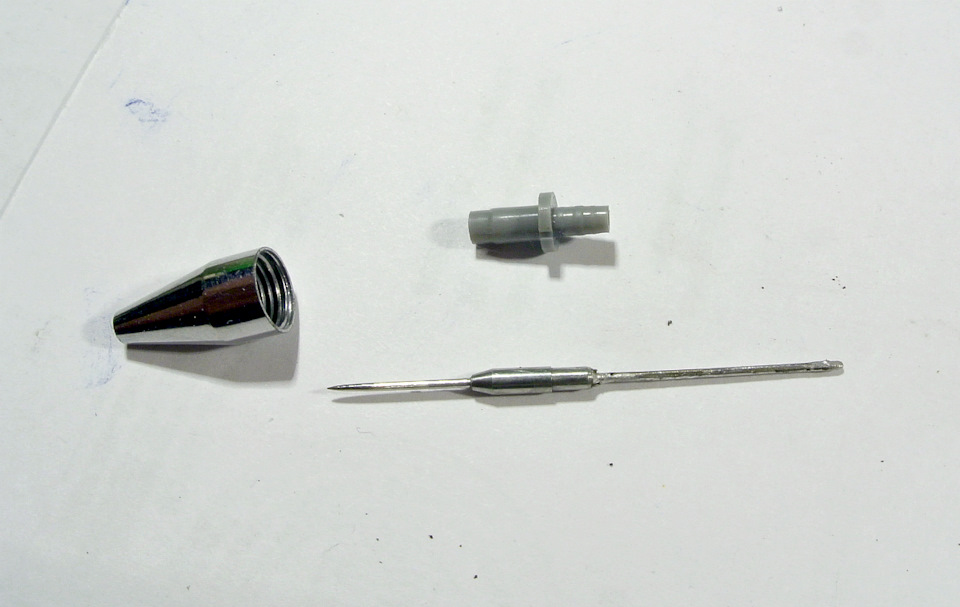

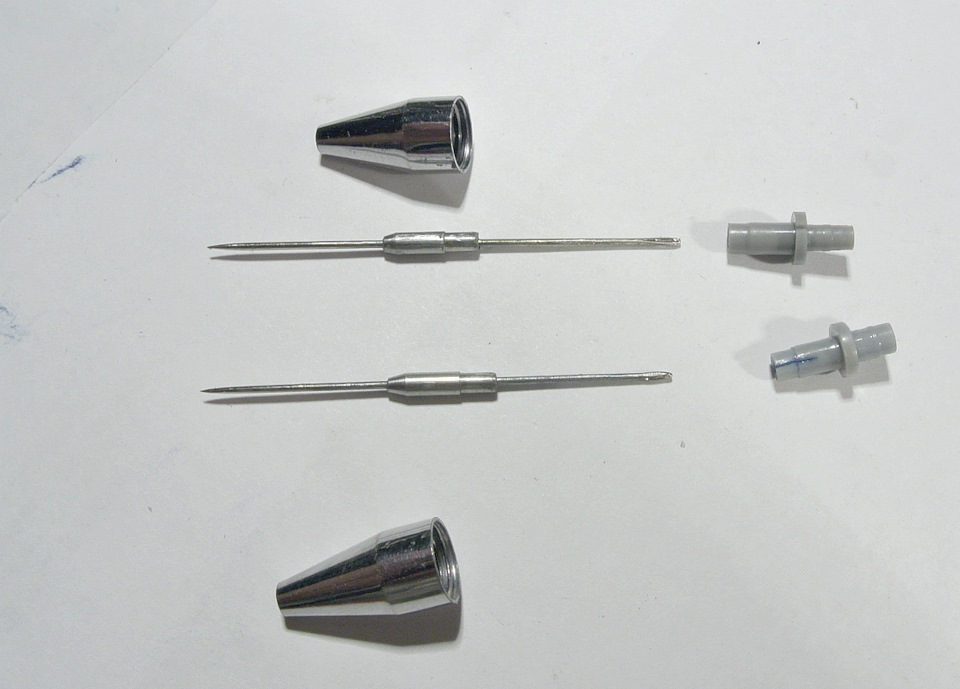

Выбил шарики с пишущих наконечников, немного сточил кончик, вставил иглы.
Полный размер
Полный размер

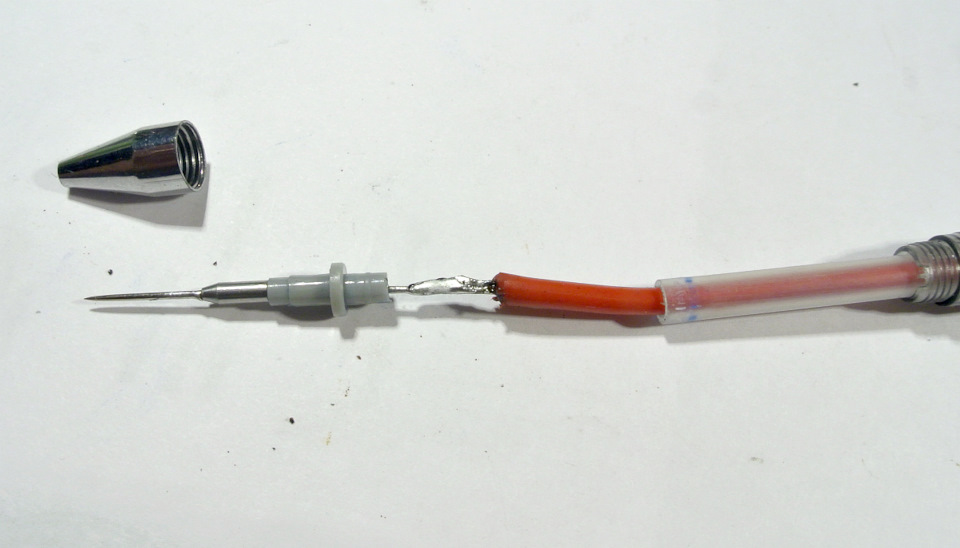

Зачистил и запаял иглы.
Полный размер
Полный размер
Вставил в стержень.
Полный размер

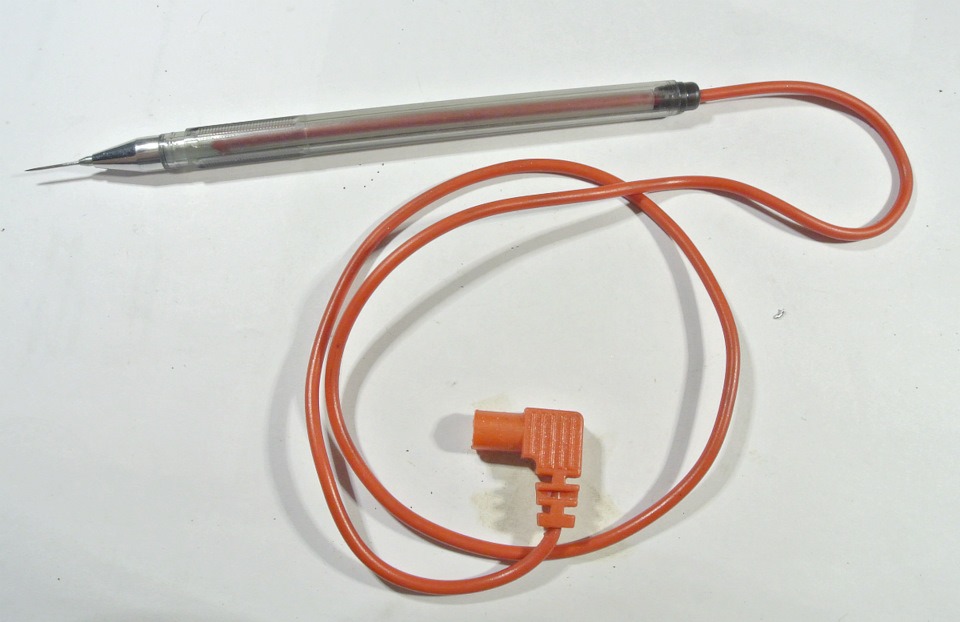

Собрал всё на место.
Полный размер
То же самое проделал с другим проводом.
Полный размер
Мультиметр снова в работе.
Источник: www.drive2.ru
Самодельные щупы для мультиметра
Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать.
Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим. Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.
Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе. Сегодня речь пойдёт о щупах мультиметра.
Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.
Понадобится
- Паяльник, олово и флюс.
- Ножницы.
- Нож канцелярский.
- Термоусадочные трубки (разных калибров).
- Секундный клей и сода.
- Два тонких фломастера.
- Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.
- Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.
- Зажигалка.
- Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).
- Изолента.
- Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.
Изготавливаем щупы своими руками
Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.
Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.
Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.
Далее, берём шпильку от лазерного привода CD, и режем её напополам.
Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.
Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.
Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.
Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.
Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.
Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.
Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.
Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.
Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.
Смотрите видео проверки
