С каждым годом на рынке появляется все больше фонарей с улучшенными светодиодами. Наиболее популярными и качественными считаются чипы от фирмы Cree inc., такие как XR-E, XP-E, XP-G, XM-L. Кроме этого, спросом пользуются последние модели светодиодов XP-E2, XP-G2, XM-L2, их можно встретить в фонариках среднего и маленького размера.
Светодиоды от фирмы Cree, которые часто применяются в фонариках, делятся на несколько групп по цветовой температуре, а именно:
- 1-2 группа – холодный свет (5250К);
- 3-5 группа – нейтральный (3700-5250);
- 6-8 группа – теплый (ниже 3750К).
Рис.3 – типы чипов для фонарика.
Говоря о светодиодах MT-G2 и MK-R от фирмы Luminus, их устанавливают в большие поисковые фонари, работающие на 2-х аккумуляторах.
Также светодиоды делят по яркости. Данный параметр определяется с помощью специального кода. Выбирая светодиоды, стоит учитывать их габариты, а также участок светоизолирующих кристаллов. Если он невелик, это говорит о том, что фонарик светит далеко, когда луч сконцентрирован в одной точке. Для получения широкого рассеянного света понадобится большой отражатель, что скажется на габаритах и массе изделия.
Самый мощный светодиодный фонарик и какой лучше выбрать ★ The most powerful and best LED flashlight
Выбор светодиодов для фонарика
Выбирая диод для фонаря, следует учитывать следующее:
- оптическая система;
- светосила;
- назначение;
- особенности конструкции. Имеется в виду защита от механических повреждений, пыли, влаги, а также способ удержания прибора в руке;
- мощность ламп;
- ёмкость аккумуляторов;
- цветовая температура;
- оптическая система.
Для сборки мощного фонарика рекомендуется устанавливать светодиоды от фирмы Cree из линейки XM-L и XM-L2. В прожекторные модели лучше покупать чипы из серии MKR и MT-G2. Для самого яркого фонаря приобретают диоды Luminus SST.
Рис.5 – диод из серии Luminus SST.
Также необходимо учесть угол свечения. Светодиоды серии XR, XM и XP имеют угол от 90 до 120°, а световой поток составит 280 Лм. Мощность прибора в данном случае не превысит 2 Вт. Поскольку самое мощное изделие требует силы тока до 13000 мА, его показатель может достигать 40 Вт. В фонарь иногда устанавливается несколько разновидностей аккумуляторов, а именно:
- литий-полимерные;
- литий-ионные;
- никель-кадмиевые;
- никель-ионные.
Если это карманный фонарик, подойдут обычные пальчиковые батарейки. В профессиональные модели устанавливают аккумулятор. Самым лучшим вариантом считаются литий-ионные, обладающие большей мощностью при компактных размерах, а также отличающиеся высокой теплоотдачей. Единственный их минус – быстрая разрядка при низких температурах.
Источник: alikidala.ru
Поговорим про… фонарики?
ЛУЧШИЕ ЯРКИЕ И ДЕШЕВЫЕ ФОНАРИ с AliExpress. ДЛЯ ОХОТЫ, РЫБАЛКИ, ПОХОДОВ
Приветствую, %username%!
Это небольшой ликбез на тему сегодняшнего состояния отрасли портативного освещения.
Disclaimer
К показанным фонарям и остальному железу я отношения не имею. Их рекламой данный пост не является.
Поехали, начнем с современных светодиодов
Светодиоды
На сегодняшний день самой большой популярностью пользуются светодиоды фирмы Cree.
У них на сегодняшний день самое лучшее соотношение Лм/вт и при этом есть отличные нейтральные и теплые варианты, в том числе с высоким Cri. Правда, что касается именно «теплого лампового света» и высоких Cri, тут не так давно на рынке появились диоды от японской фирмы Nichia, которые, по отзывам видевших как они светят людей, выдают просто чудесный свет(нейтральный/теплый, Cri >90), пригодный даже для постоянного использования дома.
Конечно, пока что чем «теплее», тем ниже эффективность диода. Поэтому в основном в фонарях используются более холодные или нейтральные версии.
При этом даже холодный Cree в дешевом фонаре будет гораздо приятней на вид и гораздо, гораздо ярче чем ваша старая светодиодная лейка.
И так. Из всего многообразия в современных фонарях в 99% случаях стоят диоды Cree либо XP-G/XP-G2
либо XM-L/XM-l2.
Те, что с приставкой 2 построены на новой технологии SC³ и выдают в среднем на 10-20% больше света, чем те, что без нее.
В частности, один XP-G2 может выдавать ~500 люмен при ~5 ваттах. Это эквивалент 50ваттной лампы накаливания
А один XM-L2 примерно тысячу при десяти. Это уже 75-80ваттная лампочка.
При этом размер XP-G2/Nichia всего 3.45×3.45 мм. а XM-L2 5×5мм. Честно, я когда первый раз увидел XP-G, жарящий на всю катушку, не поверил своим глазам.
Драйверы
Всю эту мощь надо как то питать. Этим занимаются специальные LED драйверы, которые бывают линейные, импульсные, программируемые и еще куча других слов. Другими словами — DC-DC преобразователи с управлением по МК.
Например, на картинке выше — штучный экземпляр ручной работы, импульсный драйвер диаметром всего 17 мм, обеспечивающий постоянную яркость во время работы и с КПД около 95-97%. Разработка и сборка, кстати, Российско-Украинская )
В большинстве китайских, да и российских фонарей стоят обычные линейники, которые плавно гасят диод в зависимости от остаточного напряжения на батарейке. В фонарях посерьёзней драйвер «высасывает» из аккумулятора столько мощности сколько возможно для обеспечения постоянной яркости. Особо хитрые потом еще переходят в пониженные режимы, чтобы выключение не было сюрпризом.
- СтробоскопSOS (один из признаков «китайчатины»)
- Контроль разряда батареи
- Контроль температуры
- moonlight (режим очень слабого свечения, которого хватает на несколько месяцев)
- Программирование режимов
и многое, многое другое.
На этом кадре из фильма Oblivion на винтовке видна оптика модуля с тремя светодиодами, в народе «трипла». Разработка конкретно этого светомодуля, между прочим, дело рук московской конторы Lux-RC (+ их партнеров из Oveready(отвечают за корпуса фонарей)).
Фонарик в начале темы тоже спроектирован Lux-RC. Выдает 6000 люмен с 4х аккумуляторов, имеет активное охлаждение.
Оптика
Тут всё и сложнее и проще. Типичный угол свечения для светодиодов — 120 градусов. К тому же, источник свечения — квадрат со стороной 3.45 или 5 мм.
Собрать их в узкий пучок можно, например линзой. Но, линзованные фонари негерметичны, не дают практически никакой засветки и в линзах теряется очень большая часть света. Флешаголики не одобряют )
Поэтому, если хочется качества и дальнобойности, то вам прямая дорога к фонарям с глубоким рефлектором, например тот же Thrunite catapult V3, с которым Тёма поедет в свою следующую экспедицию.
Если надо что то для повседневных нужд, то это уже больше дело вкуса. Есть и мятые рефлекторы и TIR оптика, можно получить практически любой угол хотспота/засветки.
Питание
Все серьезные фонари питаются литиевыми аккумуляторами формата 18650 (18мм диаметр, 65 мм длина). Они на сегодняшний день являются самыми технологически передовыми из всех. А так же не слишком сильно оттягивают карман
Например, Panasonic NCR18650B имеет на борту 3400mAh, Sanyo ZTA около 3000. Так же, начали появляться (те же Sanyo, Samsung, LG) аккумуляторы с максимальным напряжением заряда 4.35V вместо 4.2. Им нужны, соответственно, другие зарядники.
От одного 18650 хороший фонарь может выдавать 1000 нейтральных стабилизированных люмен в течение часа.
Add:
Забыл сказать, что есть 18650 как с встроенной защитой от переразряда (маленькая платка на плюсовом контакте) так и без нее. Если в фонаре такая защита встроена, то нет необходимости переплачивать за protected версии. Ну и иногда защищенные 18650 не влезают в фонарь, так что лучше заранее этот момент прояснить.
bonus
Аккумуляторы формата 18650 используются в повербанках, от которых можно питать телефонпланшет по USB. Например, вот такой на 4 аккумулятора
Умеет выдавать 2A и в случае использования 4х панасоников на 3400 его общая емкость будет около 13500 mAh
Если вам роднее формат AA/AAA, то из Ni-MH аккумуляторов лучшими считаются Sanyo Eneloop. У них очень низкий саморазряд и приличная ёмкость. Не такая, конечно, как у литиевых, но для EDC/домашнего дежурного использования вполне подойдет.
С одного не литиевого AA лучшие фонари снимают порядка 280 люмен. Такой, например как SC52w от Zebralight
Существуют и литиевые аккумуляторы формата AA(14500) но они распространены меньше и пойдут только в те фонари, где это отдельно оговорено.
Охлаждение
Самый, пожалуй, сложный момент. Далеко не все производители задумываются о качественном теплоотводе для фонарей.
(фонарь FL33 на картинке выше — приятное, но довольно дорогое и эксклюзивное исключение)
Сильный нагрев светодиода ведет к уменьшению светового потока и его постепенной деградации. Так же, это не самым приятным образом сказывается на электронной начинке. Это не сильно критично, если вы «жарите» диод не на полную и не очень долго. Но вообще не будет лишним почитать обзоры и отзывы на профильных форумах.
Модификации
- Замена светодиодов на более «теплые»/нейтральные, либо на диоды нового поколения
- Модификация охлаждения. От запихивания фольги внутрь «головы» до ручного изготовления медных (и иногда посеребренных!) теплоотводов специально под фонарь
- Заменамодификация электронной начинки
Ну, то есть, под замену может пойти всё, кроме корпуса. Есть даже спец магазины, которые торгуют чисто корпусамиголовами и т. п.
Так что, если дружите с паяльником, можете сами себе собрать фонарь под свои хотелки.
Советы
Если просто хочется понять и увидеть как светят современные фонарики, вам подойдет любой на XP-G(2)/XM-L(2) с DX и прочих китайских магазинов. Их марки обычно заканчиваются на «Fire», поэтому их так и называют — «разнофаеры» (только чур не путать с дорогущими американскими SureFire). Там же можно купить недорогие(но и качества от них не ждите) 18650. На первое время хватит, но чтоб не портить впечатление от пользования, на питании и зарядке лучше не экономить.
Если хочется чего то большего, то велкам на профильные форумы вроде фонаревки. Там тусуются как флешаголики, так и разработчики. Можно почитать обзоры, посмотреть бимшоты, поучаствовать в холиварах и сделать свой выбор. Ну или заказать себе кастомный фонарь, как это в итоге сделал я.
Источник: habr.com
Светодиод Cree XHP-50, или как из плохого фонарика сделать очень хороший фонарик.
1.JPG» />
- Цена: $15
- Перейти в магазин
Я купила на тао фонарик, который на фото был просто ну очень классным, но на самом деле, у него классным оказался только корпус и отражатель, всё остальное пришлось переделывать.
Я не планировала писать обзор, поэтому не все фото качественные и не все этапы переделки удалось зафиксировать навечно. Начну с фонарика. Он такой солидный, корпус качественный, но светил очень плохо, светодиод стоял малюсенький, и потреблял он ток всего 100 миллиампер. Аккумуляторы в комплекте были всего лишь на 900мАч, хотя на них и было нарисовано 2800мАч.
Фонарь покупала в официальном магазине бренда Players, скретч код проверку оригинальности проходит, так что они просто продают такую какашку. Но за 58 юаней, это $9, я получила качественный корпус и отражатель, это уже ничего.
Совсем в начале, я хотела сделать фонарик с нуля, купила отражатель и начала сама точить корпус. Но получилось очень некрасиво, судите сами.
Но светодиод был уже куплен и даже получен на почте, не выкидывать же. Поэтому подумала, а давай куплю хороший корпус для фонаря и переделаю на свой диод? На тао отдельно корпусы под этот диод не удалось найти, но сам готовый фонарь был сравнительно недорог, вот и купила я его. Если вас интересуют фото от продавца, можете смотреть тут, но все они фейк, он такого света не давал. detail.tmall.com/item.htm?id=43258251646

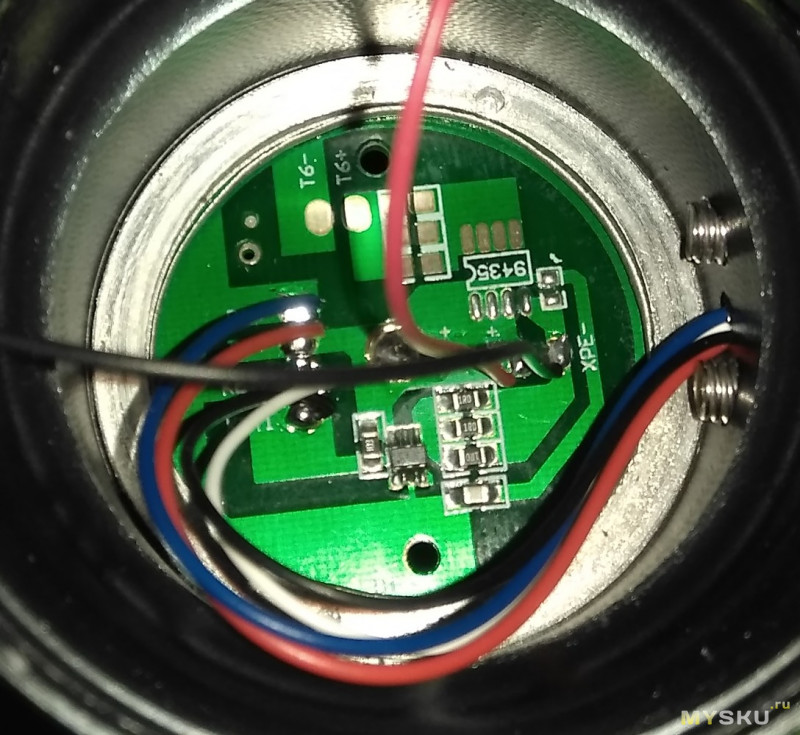

Разбираем и смотрим что внутри, а внутри мало чего есть.

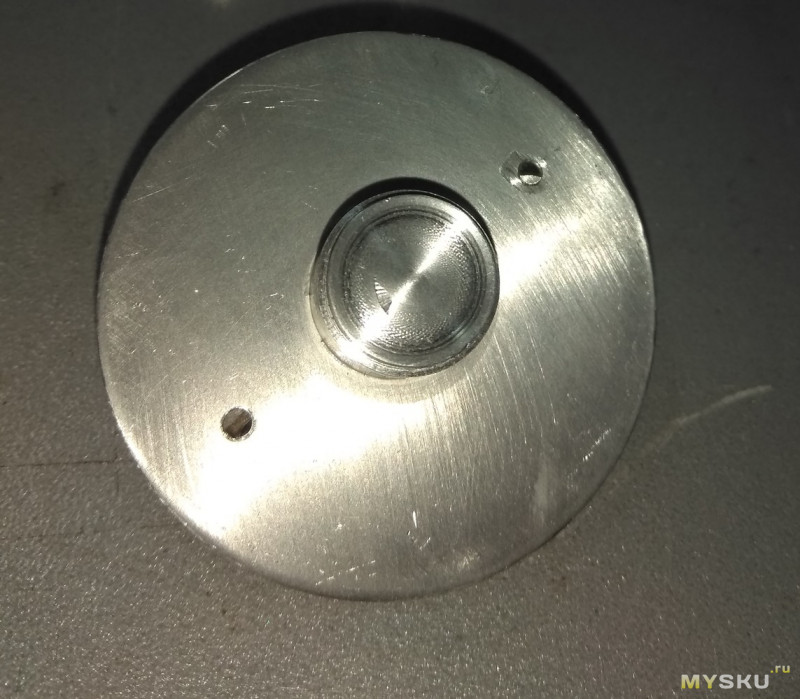

Убираем всё, и делаем держатель, на который поставлю светодиод, а сам держатель на термопасте ставится в корпус.
Убрала все детали с старой платы, теперь она только пружинку «+» контакта держать будет.
Для питания светодиода собрала драйвер на микросхеме MP1482 (для очень умных, весёлых и просто любопытных, я знаю что это не драйвер для светодиода, но я использовала то что у меня было, и работает он прекрасно). Использовала стандартную схему, с небольшими доработками. Резистор R1 подобрала так, чтоб при питании от 2х 18650, ток через светодиод не превышал 1.7А.
Плата с преобразователем через термопасту крепится на алюминиевое основание, но можно было и без термопасты, микросхема нагрелась не выше 45С за 15 минут работы.
Заодно поменяла и кнопку включения, она была без фиксаций, а я поставила обычную, с фиксацией.
Переделала держатель аккумуляторов, теперь аккумуляторы соединены последовательно. Аккумуляторы применяю KeepPower 3500mAh с платой защиты.
Собираю всё вместе и включаю, работает!
Светит очень ярко, луч получился немножко широкий, наверное, надо было светодиод поглубже в отражатель поставить, но ничего, мне и так хватает. А с чем сравнить? я свой фонарь, который и фонарь, и зарядка и повербанк, потеряла, поэтому, взяла папин фонарь, он вот такой, 18650, 3 режима, зум, всё как обычно.
Жду не дождусь, когда потемнеет, чтоб на улице попробовать 🙂 настал вечер, и я вышла во двор с фонариком. У меня и у фонаря был головокружительный успех, все соседи интересовались, а что же это такое, дай подержать, где купила, а мне сделаешь? и так далее) Хотела сфотографировать примеры как он светит, но у нас в дворе деревья, открытого места нет, через 20-30 метров везде что-то стоит, а на 20-30 метров фонарь делает ярко, как днём. Поэтому, поднялась к соседке на 8-ой этаж и стала фотографировать оттуда, но оказалось, что без штатива это очень сложное дело. Получилось не совсем так, как я хотела.
Расстояние 80 метров, без фонаря.
Папин фонарь, на минимальном зуме.
Расстояние 160 метров, без фонаря.
Папин фонарь на максимальном зуме.
Я переделкой очень довольна, фонарь светит хорошо, свет у светодиода мягкий, без синеватости, за 15 минут работы фонарь нагрелся до 42С в передней его части, больше ждать у меня терпения не хватило).
Надеюсь, вам было интересно.
