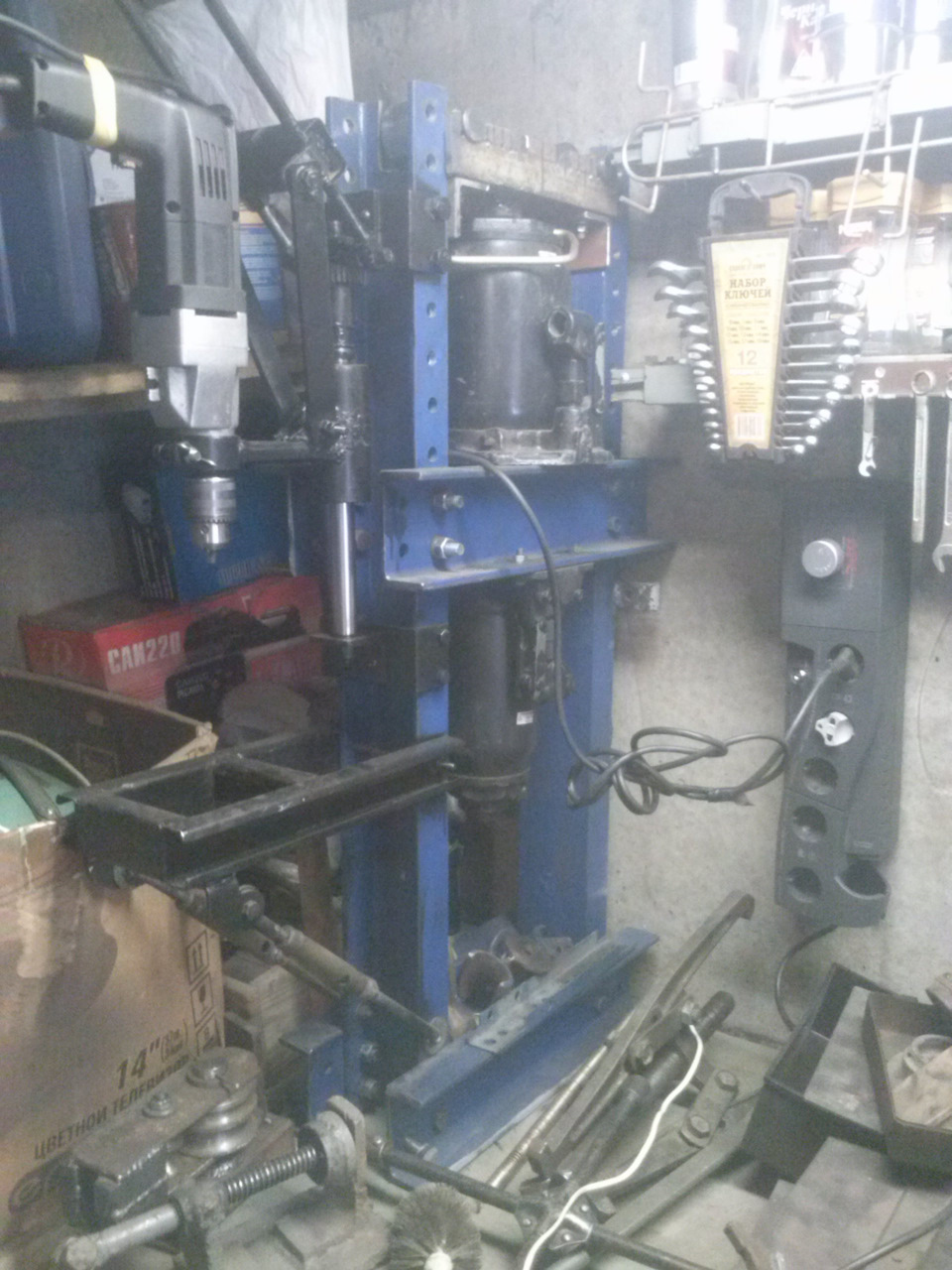

Есть у меня стойка для дрели, да дрель ещё советская, кнопка регулировки частоты вращения старого образца, сдохла, не купишь такую, да и на дрели нажимать на курок несподручно, когда она в станке, а в станке она постоянно, потому как, сваха мне еще одну дрельку макитовскую на день ангела презентовала.
Разодрал я старый ИБП и запитал сверлилку от обычного диммера для освещения на 500Вт
Красота! Какие надо обороты выставляешь и сверлишь. Но быстро издох, собака-диммер, не знаю от чего, потому по мощности запас был — дрель — 400Вт. А тут на Али увидел 2-х киловаттный — 2 шт прислали. Одну поставил вместо диммера — работает уже год, тьфу — не сглазить
Полный размер
Бывает ситуация, когда не подсунешь в станок и дрель надо вынимать из стойки. Вот здесь беда случается, когда сверло на выходе зажмет — и дрель держать и к выключателю тянуться
Диммер из Китая 220 Вольт, 2000 Ватт | Обзор — Испытание .
Это когда на Ф13 надо отверстие проделать, свахин подарок только сверло на 10 максимум зажимает.
Вот и решил я сотворить такое чудо из второго «регулятора регулируемого». Смеяться не будете? Тогда фото
Полный размер

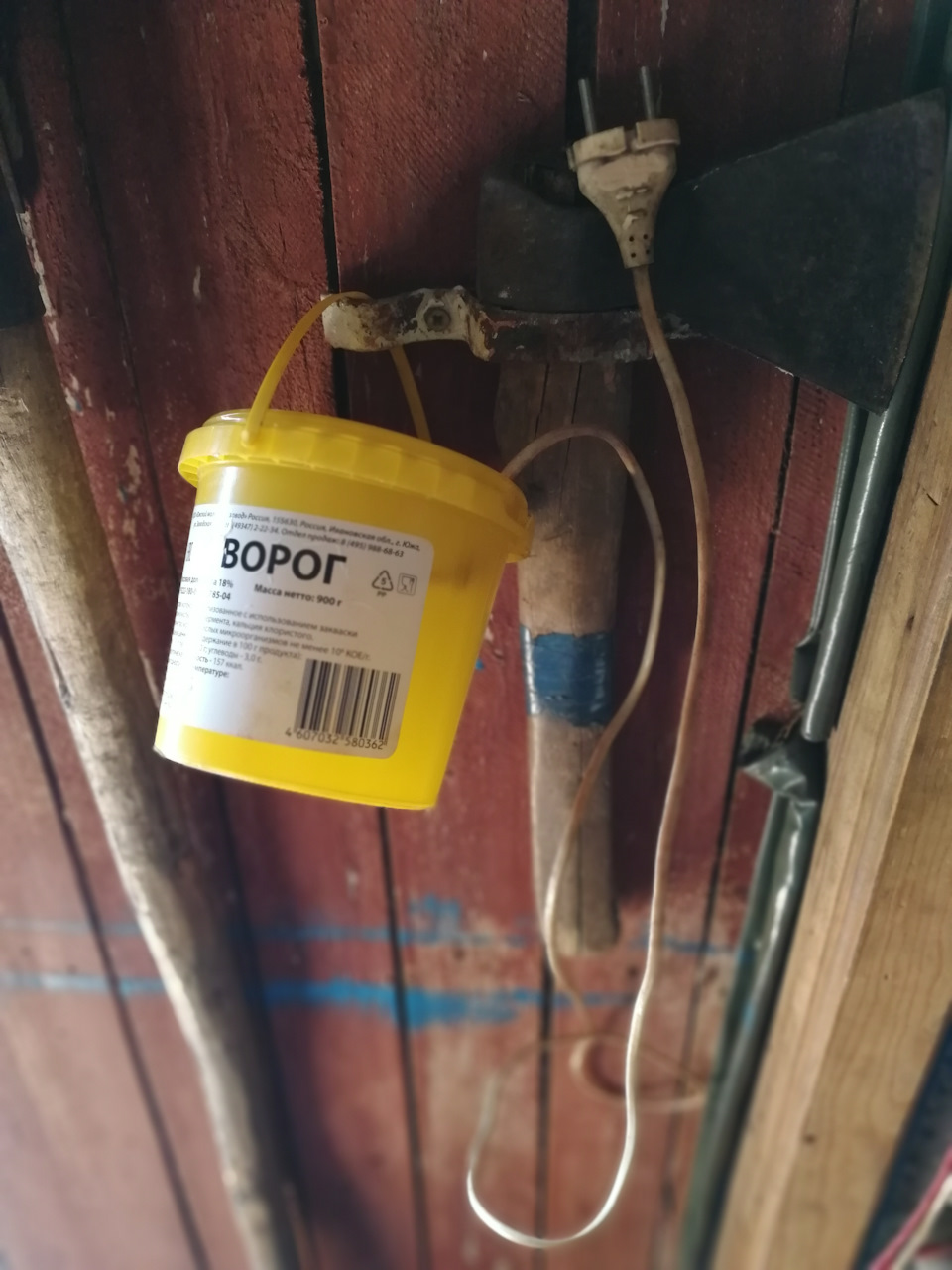

Ведро на крючке, из него провод с вилкой
Полный размер
Внутри крутилка
Полный размер

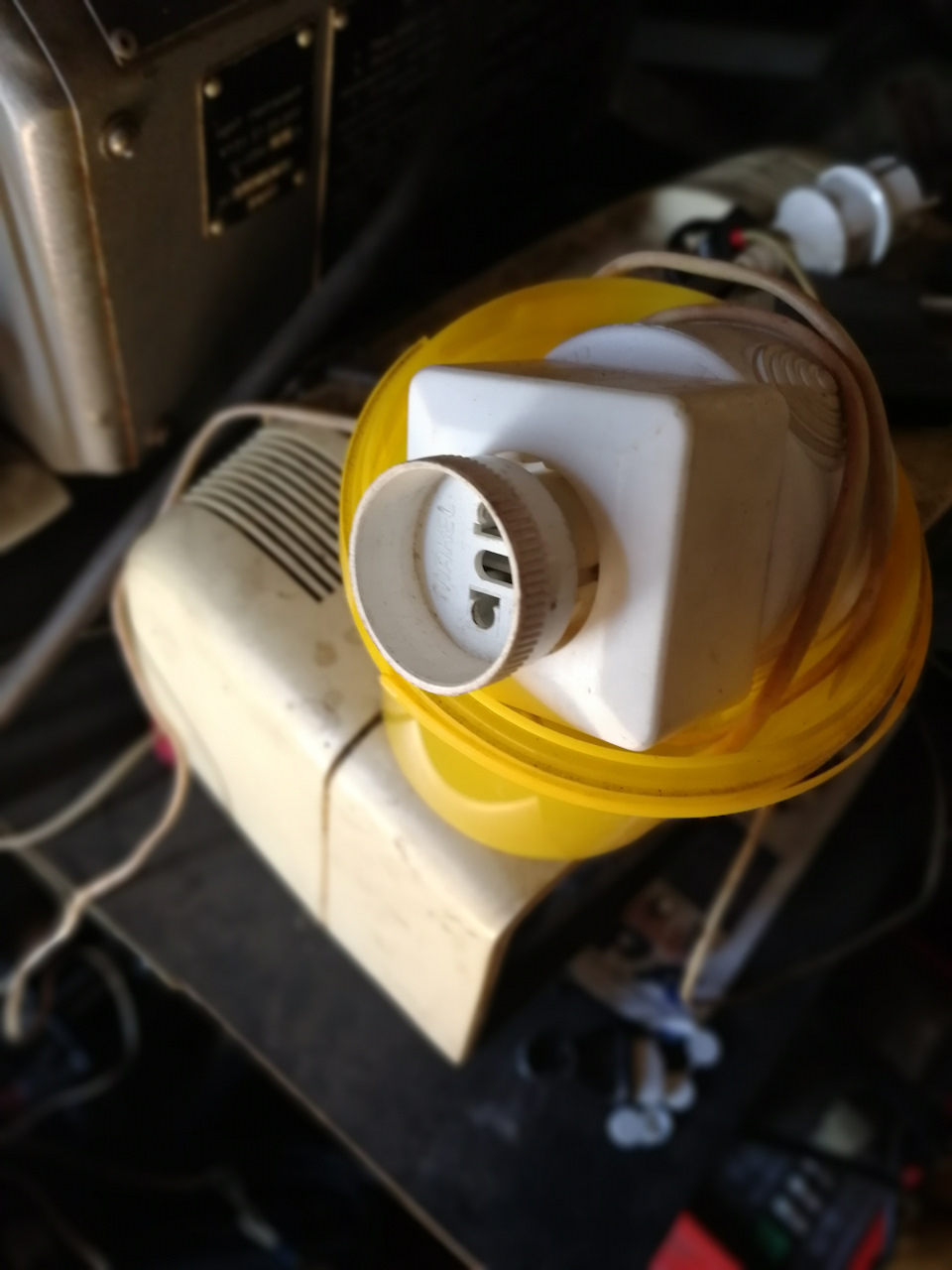

В жопе розетка, но там уже не 220, а сколько тебе надо, в разумных пределах, конечно
Полный размер

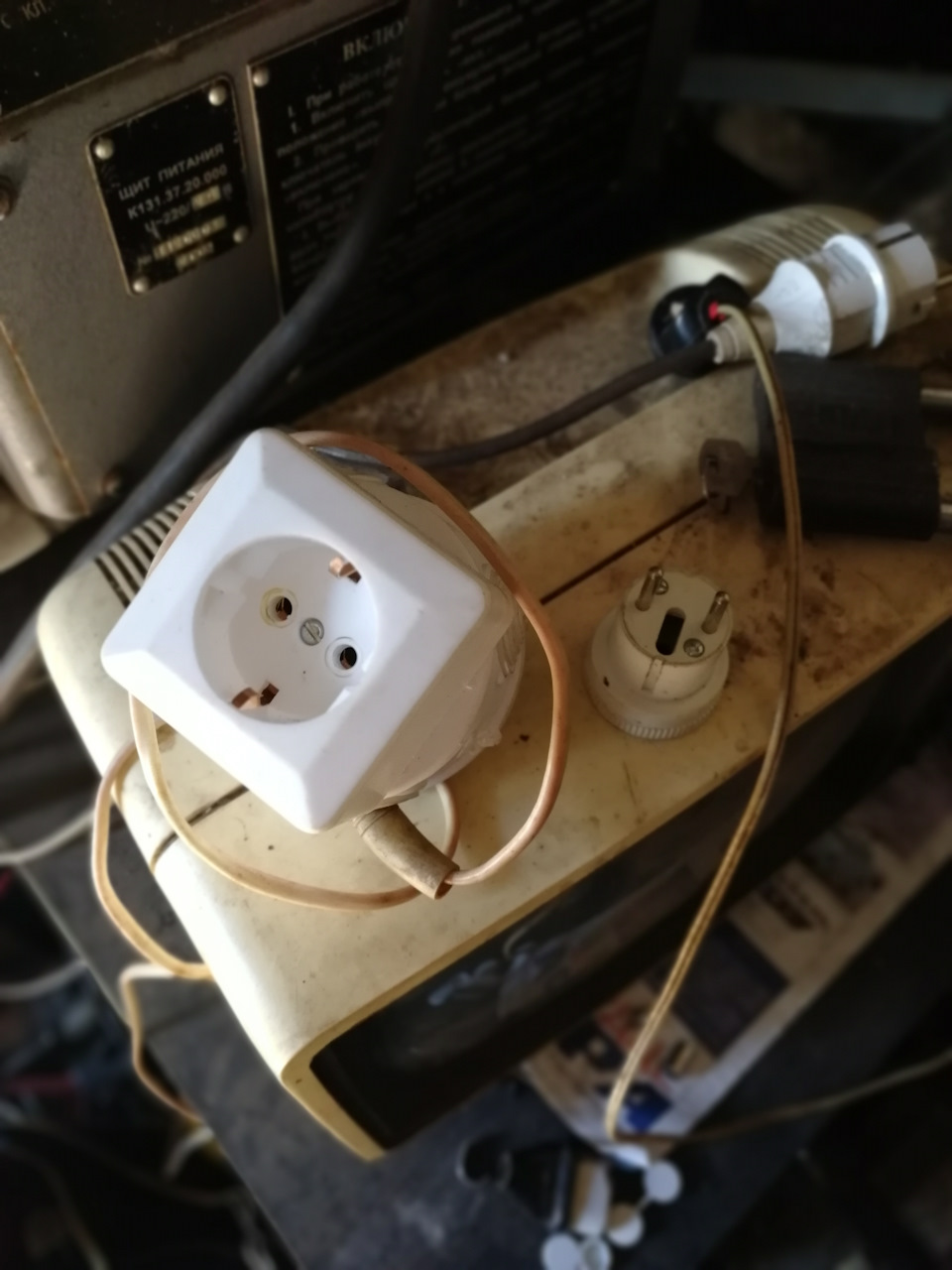

Можно евру вкорячить
Полный размер
Теперича дрельку да и болгарочку малую можно перетащить в любое место гаража и регулировать по оборотам. К примеру к воротам или на улицу. А Макитная дома сгодится.
Всем доброго настроения, завтра выходной, праздник какой-то, сейчас их не разберёшь, что празднуем
Есть продолжение www.drive2.ru/c/534004211382224882/,
11 июня 2019
Поделиться:

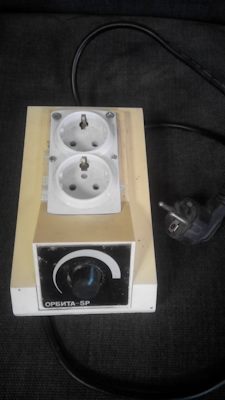

))))) себе тоже по зиме из этой штуки сделал регулируемую переноску))) за основу был взят Совдеповский вентилятор Орбита-5, помните такие)))) отрезал все что лишнее, впилил двойную розетку и китайский регулятор))) все ГУД работает)))
Без машины
Добрый день! Буквально вчера поставил данный регулятор в электплиту Мечта на духовой шкаф и отдельно выключатель, так как заводской регулятор температуры сгорел. Подскажите по сроку службы, понимаю что большие нагрузки для китайской приблуды. Можно ли вообще использовать в данных целях?
Китайский регулятор мощности на семисторе на 2 кВт с AliExpress Диммер Бытовой обзор
Можно, но на долгий срок рассчитывать не нужно
Мне тоже интересно. Почему нельзя рассчитывать? Активная нагрузка и если мощность плиты не превышает 2 кВт? Если мощность 2кВт и более, то конечно недолго. Должен быть запас по мощности
кстати, эти кнопки — вовсе не дефицит. Меняете на оную с реверсом — встаёт 1:1. Более того, в этой кнопке — такой же «диммер», и заменить сдохший в ней симистор — не проблема. Даже на внешний, и разместить его в рукоятке дрели
В рукоятке дрели неудобно, когда она работает в самодельной стойке. Вот механизм вертикальной подачи сверла. Одна рука на рычаге подачи, другая на тисочках прицеливает в кернение. Да и современные кнопки в мою старинную дрель не влазят по размеру и форме. Кроме того надобно еще и иногда на УШМ обороты снизить
попробуйте сделать в виде педали. Очень удобно, и руки не заняты
Диммер предназначен для активной нагрузки .
Да я не силен, может это и не диммер, однако «регулятор скорости», значит для индуктивной подходит. Тот, первый, наверное, поэтому и сдох
Диммер предназначен для активной нагрузки .
фазо-импульсный «диммер» замечательно работает с сериесным коллекторным двигателем пост. тока. Кнопки с регулятором в сетевом эл-инструменте ( а это именно оно) — Вам в подтверждение
У меня такой же на трансформаторе по первичке стоит, после транса диодный мост и я подключаю мини дрель на -24в для сверления плат. Так я к чему, когда выставляют 24в, по вольтметру, и включу дрельку, то напряжение растёт до максимального (сколько может выдать транс), не могу понять либо диммер бракованный либо, что ещё.
Видимо потому, что по первичке.
Хотя, это проще, чем после моста ставить регулятор
Странно, у меня на заряднике работает как положено.
У меня такой же на трансформаторе по первичке стоит, после транса диодный мост и я подключаю мини дрель на -24в для сверления плат. Так я к чему, когда выставляют 24в, по вольтметру, и включу дрельку, то напряжение растёт до максимального (сколько может выдать транс), не могу понять либо диммер бракованный либо, что ещё.
а это потому, что «диммер» не регулирует напряжение. Он регулирует мощность посредством «обрезания» синуса по длительности. Напряжение при этом полное.
ru.wikipedia.org/wiki/Фазовое_регулирование
У меня такой же на трансформаторе по первичке стоит, после транса диодный мост и я подключаю мини дрель на -24в для сверления плат. Так я к чему, когда выставляют 24в, по вольтметру, и включу дрельку, то напряжение растёт до максимального (сколько может выдать транс), не могу понять либо диммер бракованный либо, что ещё.
Попробуй проверь подключение диммера. Там на колодке обозначены L и N неспроста наверное. Проверь пробником где фаза, а где нейтраль, я у себя все розетки обозначил, где какой контакт и на вилке от диммера тоже, чтобы правильной стороной втычить вилку. Может от этого
Рекомендую добавить ножной выключатель через промежуточное реле. Очень помогает мне в работе. Ножной коомутатор коммутирует обмотку реле на 220 вольт, а реле далее коммутирует после регулятора напряжения розетку с необходимым вольтажом.
