Как сделать кондуктор типа «косой шуруп» своими руками из подручных материалов.
Привет всем любителям самоделок! Однажды столкнулся с такой задачей, когда нужно было скрепить два куска фанеры, но что бы саморезов не было видно. Для этого отлично подходит соединение «косой шуруп», но без специального приспособления его сделать очень сложно. Сходив в магазин и узнав цену за такое приспособление, желание купить его отпало.
Поэтому залез в интернет, посмотреть что можно сделать самостоятельно и на основе увиденного сделал свою версию данного кондуктора. Забегая вперед, скажу, что со своей прямой задачей он справляется отлично, не хуже покупного я думаю.
Материалы и инструменты
Для изготовления кондуктора потребуется:
- брусок (размеры видно на фото ниже);
- две трубки от анкеров на 10 мм;
- жидкая сварка или клей.
Изготовление
Для придания правильной формы, брусок можно обточить на ленточной шлифмашинке.
Кондуктор для сверления под косой шуруп, с AliExpress.
Далее необходимо отметить две точки, как показано на фото ниже, для сквозных отверстий.
Затем сверлим сквозные отверстия по сделанным меткам.
Затем необходимо под углом в 15 градусов отрезать нижнюю часть бруска.
После необходимо при помощи жидкой сварки либо же клея, вклеить трубки от анкеров в проделанные отверстия как показано на фото ниже.
После того, как клей высохнет нужно отпилить выступающие части трубочек с низу вровень с бруском.
На этом этапе кондуктор можно считать завершенным. Конечно можно его покрасить, для более эстетичного вида, но я пока это делать не стал.
Теперь можно испытать кондуктор. Ставим его на кусок ДСП, прижимаем струбциной и можно сверлить отверстия.
Получаются вот таки отверстия.
После этого, при помощи саморезов можно скрепить две заготовки. Как показала практика, держится все просто отлично.
Видео по изготовлению приспособления
Так же рекомендую посмотреть видео по изготовлению кондуктора «косой шуруп».
А на этом у меня все! Всем большое спасибо за внимание и до новых самоделок.
Источник: www.freeseller.ru
10 адаптеров к шуруповерту для расширения возможностей инструмента с Алиэкспресс
Шуруповерт один из самых востребованных, а часто и попросту незаменимых инструментов, который любой домашний мастер использует при проведении ремонта, строительстве, сборке мебели. Бесспорно, что основной задачей и функцией данного аппарата является выкручивание и вкручивание разнообразного крепежа, а также сверление отверстий. Однако, существуют различные адаптеры, которые могут улучшить и расширить существующие возможности данного полезного в хозяйстве инструмента. Предлагаю посмотреть, какие виды подобных адаптеров можно взять на заметку и приобрести.
Угловой адаптер
Одной из весьма востребованных задач при каких-либо работах по дому или в строительстве, является возможность закрутить крепеж или просверлить отверстие в труднодоступном или узком месте. Часто бывает, что шуруповертом, без дополнительных приспособлений, сделать это не представляется возможным из-за размера его патрона. В данном случае выручит угловой адаптер, который обеспечит вращение сверла ли биты под углом в 105 градусов к оси вращения патрона шуруповерта. Адаптер имеет шестигранный хвостовик поэтому подойдет и для быстрозажимных вариантов и тех, что предназначены именно под шестигранник (например, ударные модели). На странице товара представлены две модели, короткая и более длинная с упором, первая позволит работать в крайне узких местах, а вторая более удобна при работе с сильно закрученным крепежом.
Гибкий удлиненный вал
Похожий по выполняемым задачам на предыдущий адаптер, однако, в данном случае он служит еще и удлинителем, что позволит работать с крепежом и сверлить в более глубоких местах. Кроме этого, тут можно произвольно выбирать нужный рабочий угол. Внутри металлической трубки находится гибкий вал, который передает вращение от патрона шуруповерта на наконечник адаптера, на который можно установить биту или сверло с шестигранным хвостовиком. На странице товара два варианта длины адаптера: на 200 или 300мм.
Приспособление для заточки лезвия газонокосилки
Газонокосилка, как и любая другая садовая техника, требует проведения периодического технического обслуживания. Помимо сезонной смены масла, проверки работы свечи, нужно регулярно проводить проверку и затачивание ее двухстороннего рабочего лезвия. От степени его остроты зависит эффективность скашивания травы и степень нагрузки на двигатель и другие компоненты конструкции.
Выполнить заточку можно использовав шлифовальный адаптер для шуруповерта с несколькими круглыми камнями специальной формы, предназначенных для лезвия газонокосилки. Лучше выбирать адаптер с шестигранным хвостовиком. Насадка подойдет для затачивания не только лезвия газонокосилки, но и другого садового инструмента.
Адаптер в виде сабельной пилы
Интересный адаптер с помощью которого можно превратить любой шуруповерт в электролобзик или небольшую сабельную пилу. Приспособление может работать с обычными пильными полотнами для электролобзика с Т-образным хвостовиком. Можно подобрать пилки и для работы с деревом, с пластиком или металлом. Адаптер комплектуется упорной рукояткой для уверенного хвата и удобства работы.
Пылесборник для сверления
Реально классная и работающая штука. Сам часто использую подобный пылесборник не только со шуруповертом, но и с дрелью и перфоратором. Надеваем прямо на сверло и прижимаем к месту сверления. При работе большая часть пыли засасывается внутрь адаптера и оседает в нем, а через прозрачный корпус видна степень наполнения отсека. После работы части пылесборника разъединяются и освобождаются от пыли или стружки.
Адаптер для установки заклепок из алюминия
Отличным и надежным способом соединения и фиксации тонколистовых деталей из металла, пластика и других материалов, является алюминиевая клепка. Особенно они востребованы и полезны, когда отсутствует доступ с обратной стороны детали. В этом случае можно просверлить отверстие, вставить заклепку и используя подобный инструмент, расклепать ее.
Таким способом можно быстро зафиксировать, например, лист профнастила на опорной трубе, соединить пару металлических уголков или других деталей. Существует ручные заклепочники, однако, более эффективно, особенно если требуется установить много клепок или они имеют большой диаметр, воспользоваться адаптером для шуруповерта — времени и сил на установку уйдет гораздо меньше, а результат будет более аккуратным. Адаптер полностью изготовлен из металла, имеет удобную рукоятку и шестигранный хвостовик. В комплекте набор сменных губок для разных диаметров заклепок (2.4-4.8 мм).
Самоцентрирующий кондуктор для сверления отверстий
Полезный адаптер для сверления отверстий по центру деревянных и не только деталей, например, в торцах полок из дерева и ДСП или брусках. Очень пригодится при изготовлении мебели с крепежом на стяжках и шпунтах. Кондуктор позволяет точно центрировать отверстия относительно кромок, без длительных замеров и разметки, упростит и автоматизирует процесс когда требуется сделать большое количество одинаковых отверстий. В комплекте идет три сверла с ограничителями глубины сверления (6/8/10мм).
Адаптер для засверловки под углом
Еще один очень полезный кондуктор-адаптер, с его помощью можно аккуратно соединять листы ДСП, МДФ или деревянные щиты под углом 90 градусов друг к другу, сделав пятнадцатиградусную засверловку отверстий используя шуруповерт. Металлический адаптер имеет специальные каналы по которым проходит сверло выполняя отверстие в обеих деталях. В комплекте идет много дополнительных компонентов: сверла, ограничители глубины сверления, заглушки на отверстия, зажим и тд.
Садовый бур для посадок и опор
Адаптер для дачи в виде металлического шнекового бура, который предназначен специально для масштабных садовых посадок. С помощью такого бура можно быстро сделать много одинаковых и ровных ямок под посадку растений. Более того, его удобно использовать и для выполнения лунок в земле под установку опор парников, подвязки растений итд.
На выбор несколько вариантов размеров бура: от 5 до 10см в диаметре и длиной от 18 до 60см. Хвостовик адаптера шестигранный. Отмечу, что чем шире и длиннее бур, тем более мощный инструмент требуется для работы с ним. Работать нужно на малых оборотах, хорошо удерживая инструмент обеими руками.
Адаптер для прочных винтовых заклепок
Снова про клепки, но в данном случае речь идет о установке прочных стальных винтовых клепок в тонколистовые поверхности. Такие клепки требуются, когда необходимо обеспечить надежное соединение, например, полых профилированных труб без возможности доступа с обратной стороны отверстия.
Устанавливаемая при использовании данного адаптера клепка, частично расплющивается с обеих сторон профиля, что обеспечивает большую площадь контакта с крепежом и работает как стационарная гайка. В установленную винтовую клепку можно закрутить обычный винт соответствующего размера. На личном опыте убедился в работоспособности данной штуки.
Ставил такие клепки в алюминиевый профиль трубок теплицы на даче — отлично держат соединение в отличие от обычных саморезов. Адаптер имеет в своем составе цилиндровый подшипник и используется с шуруповертом на малых оборотах. Размеры от М3 до М10.
Надеюсь, что собранные в подборке варианты адаптеров к шуруповерту были интересными, а может и полезными 🙂 Другие популярные подборки товаров и обзоры на интересные штуки, Вы можете найти чуть ниже в профиле автора. Спасибо за внимание. Удачных и выгодных покупок!
Источник: www.ixbt.com
Приспособление для перпендикулярного сверления.
… собственно необходимость в сверлении отверстия строго перпендикулярного плоскости возникло года полтора назад. Нужно было тетке, в столешнице толщиной 50 мм., сделать несколько, строго ориентированных, отверстий. Столешница дорогая и исправить что то, если не дай бог что, было бы невозможно, а установить плиту 0,6х2 м. в стационарный сверлильный станок невозможно. Понятое дело подобных приспособ уйма, но ездить пол дня по магазинам или заказывать на Али и ждать месяц. было не с руки поэтому сделал из того что было.
Теперь нет нет, да и пригодиться 🙂

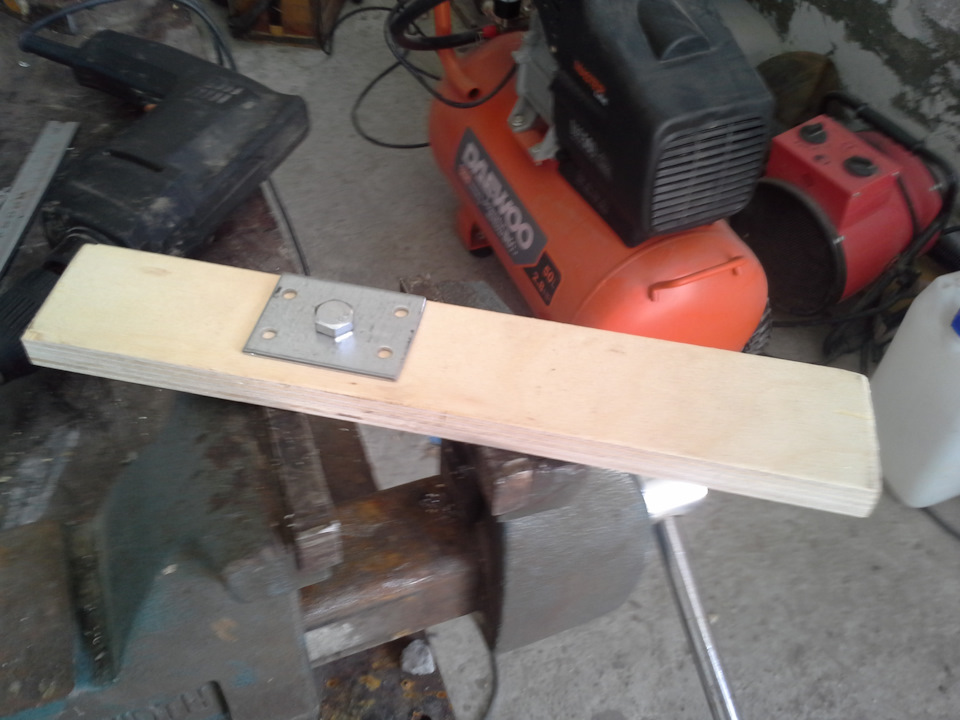

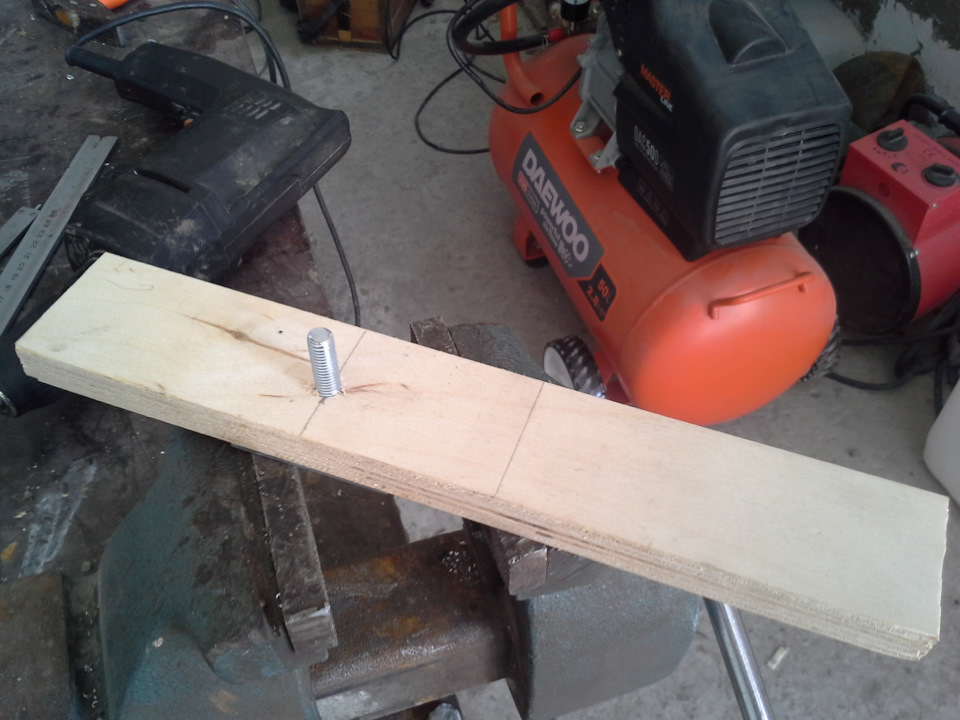

Сегодня нужно было сделать закладные с крепежом, опять строго перпендикулярным плоскости:
Полный размер
Полный размер
Собственно направляющая для сверла сделана из старого корончатого сверла, примерно такого:
Полный размер
Как то удачно получилось, что на таких сверлах в хвостовике находится отверстие. Я старую, выработанную коронку аккуратно отпилил болгаркой, с небольшим запасом и потом так же аккуратно сточил на наждаке не залезая на плоскость. Получилось так:
Полный размер
Теперь берем приспособление, вставляем внутрь сверло, подходящее по диаметру, поднимаем до патрона и точно устанавливаем сверло на отметку. Затем опускаем коронку на плоскость, держим ее одной рукой и непринужденно сверлим лидирующее отверстие.
Полный размер
После этого вставляем в дрель сверло необходимого диаметра и, только без натуги, досверливаем нужное отверстие. Сверла использовать только по металлу.
Делать приспособу минут 15, сточенную коронку можно найти у знакомого плиточника, хотя у людей работающих руками, наверняка такая валяется где нибудь в загашнике.
Будет приятно если кому то пригодиться 🙂
P.S. Понятно есть масса перфекционистов для которых отклонение в доли микрона это слишком 🙂 Не нужно искать блох — речь идет исключительно о бытовом применении. Я мог бы фрезером сделать исключительно точные отверстия, но для этого нужно фрезу которая бы абсолютно точно соответствовала необходимому диаметру отверстия, а сверл у меня полно с шагом в 0,5 мм. Покупать дорогую фрезу для 6 отверстий это моветон 🙂
Источник: www.drive2.ru
