Возникла необходимость поставить в отверстие на лонжероне моего автомобиля резьбовую заклёпку.
Увидев невообразимые цифры стоимости готовых резьбовых заклёпочников ≈ 2000руб было принято единственное решение собирать приспособление самостоятельно.
Есть варианты по переделке обычных ручных заклёпочников в резьбовые, но мне этот вариант не очень понравился.
Обобщив опыт ранее построенных подобных устройств, и дополнив конструкцию некоторыми рац.предложениями от себя, выкладываю итог.
Приспособление мало подходит для каждодневного и профессионального использования, но для разовых использований — самое то!
Принцип действия — вытягивание заклёпки внутренним винтом при выкручивании наружного болта относительно упорной гайки.
Ну и уж если мы все находимся на автомобильном сайте — постарался максимально использовать автомобильные компоненты.
Полный размер
Получилось довольно компактно и симпотично
резьбовые заклепки алиэкспресс
Полный размер
Составные части резьбового заклёпочника за 100 рублей
1 — рабочий винт (5руб) — сменные винты, по диаметру резьбовой заклёпки. Приобрел резьбой М5, М6 и М8, класс прочности 8.8. В итоговом виде длина рабочего винта = 70мм.
2 — корпус (50руб) (что-то типа того. Это основная часть заклёпочника. Многие берут обычные болты и сверлят насквозь в нём отверстие Ø8. Есть более простое решение — топливный болт КАМАЗ 870022 М14. В нём уже почти всё сделано, нужно лишь досверлить отверстие в головке болта
3 — упорная гайка (20руб). Использовать «сырые» гайки из магазинов типа Леруа не стал, подобрал нормальную калёную колёсную гайку PE AUTOMOTIVE 01710900A М14 от грузовиков.
4 — опорный подшипник. Необходим для того, чтобы исключить стягивание «винтом» резьбовой заклёпки. Идеально подошел копеечный подшипник с площадки Aliexpress (ищется по словам thrust bearing). Внешний диаметр идеально подошел под гайку, внутренний — под резьбу М14 топливного болта. Изначально использовал опорные подшипники передник стоек, но с ними конструкция получалась намного габаритнее.
5 — переходник(25руб). Вот тут как ни старался, не искал именно автомобильный компонент, но так и не придумал более элегантного решения чем использовать Переходник внутренняя-наружная резьба, 1/2″х3/8″. Внешний диаметр так же совпал с диаметром подшипника. Для экономии общей длины инструмента (около 10мм), я срезал часть с наружной резьбой.
6 — шайба, ставится в соответствии с размером резьбы рабочего винта. Нужно для центровки снизу рабочего винта в теле корпуса, чтобы заклёпка вытягивалась без перекоса.
Источник: www.drive2.ru
Как из обычной гайки сделать резьбовой заклепочник
Для установки резьбовых заклепок нужен специальный инструмент. В большинстве случаев его покупка нецелесообразна, так как надобность в нем возникает крайне редко. В таком случае заклепочник под резьбовую заклепку можно сделать своими руками. Существует несколько рабочих проверенных конструкций самодельного инструмента, самая удачная из которых предусматривает использование в связке с шуруповертом. Она проста в изготовлении, а главное позволяет ставить заклепки вообще без усилий, так как всю силовую нагрузку берет на себя шуруповерт.
Материалы:
- гайка М27 или больше;
- труба 1/2 дюйма;
- шпилька М5;
- гайка М5;
- удлиненная гайка М5;
- гайка М6;
- тонкий шланг.
Процесс изготовления

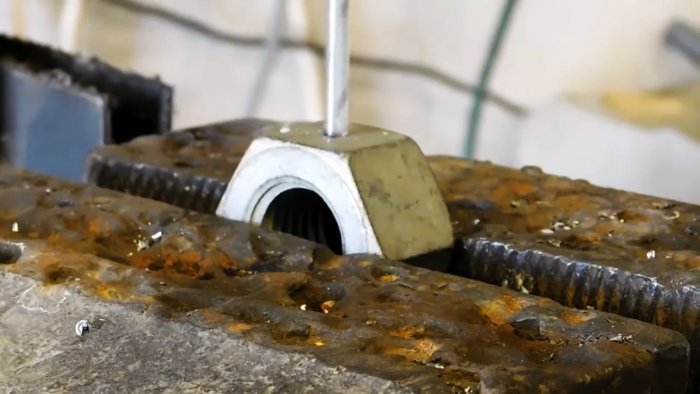

Для сборки инструмента нужно просверлить насквозь большую гайку сверлом 5,5мм.

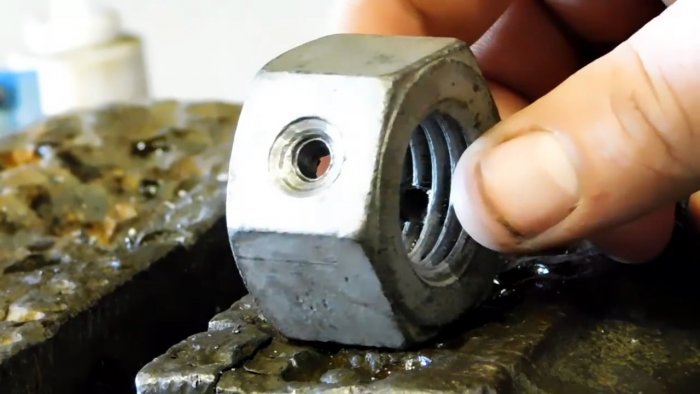

Чтобы не промахнуться на выходе, можно ее перевернуть, и напротив сделать такое же отверстие. Одно из них требуется рассверлить под потайную головку до диаметра 10 мм.
Сбоку от раззенкованного отверстия приваривается ручка. Можно приварить полдюймовую трубу с резиновой накладкой. В качестве последней подойдет шланг подходящего диаметра, или грипса из велосипедного руля. На ручку будет оказываться нагрузка, поэтому варить нужно качественно сплошным швом, чтобы ничего не оторвалось.

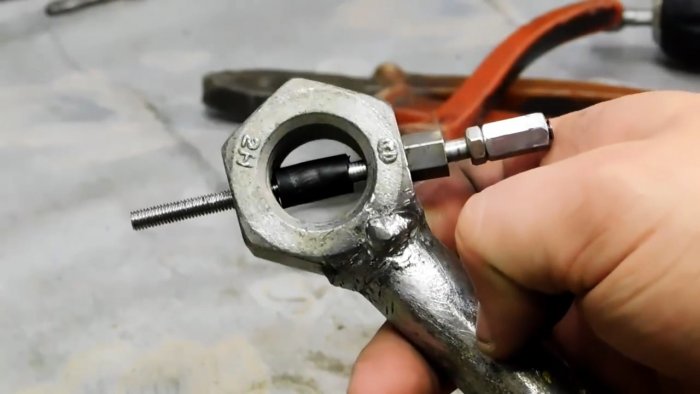

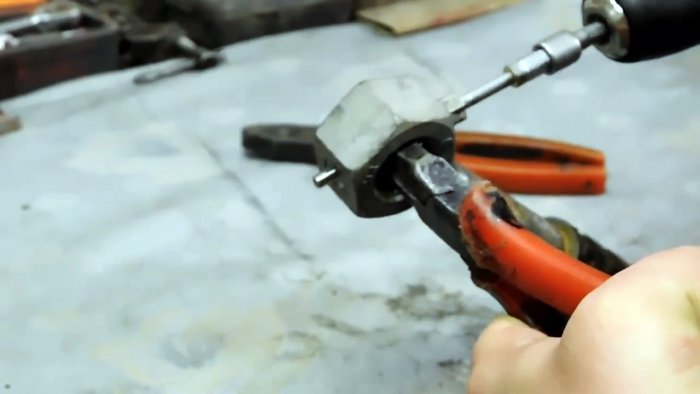

На шпильку М5 наживляется обычная, а затем удлиненная гайка. С открытого конца на нее надевается гайка М6 или втулка. Шпилька заводится в отверстие противоположное от потая, и внутри большой гайки с ручкой на нее натягивается кусок шланга. Далее шпилька пропускается дальше пока не выйдет с обратной стороны детали. Чтобы она прошла сквозь шланг, ее следует вращать.

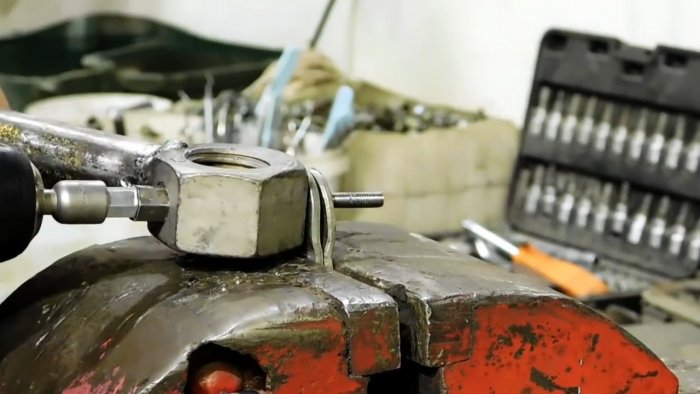

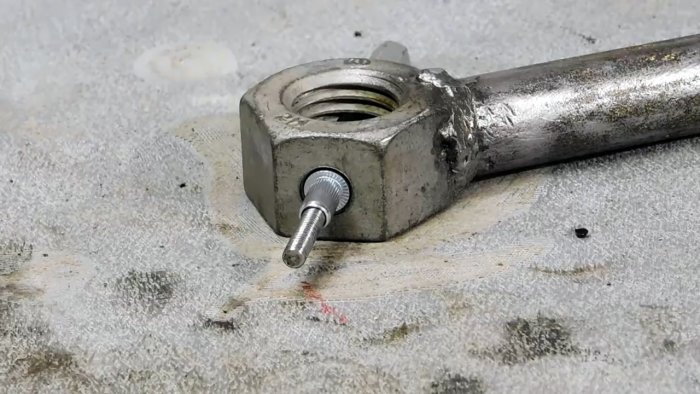

Далее необходимо накрутить клепку на выступающий конец шпильки пока она не войдет в потай до упора в корпус заклепочника. После этого она вставляется в отверстие, которое нужно заклепать, и шпильку нужно закрутить, вращая шуруповертом за удлиненную гайку. Для этого в его патроне можно зажать торцевую головку.
Как только клепка ужмется достаточно, чтобы держать соединяемые детали надежно, шуруповерт переводится в режим обратного вращения. В результате шпилька легко выкручивается. Предлагаемая конструкция проста и надежна. Чтобы ее изготовить нужно минимум затрат и усилий, так как все детали можно с легкостью найти в магазине или подобрать из имеющихся в мастерской запасов.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
10 адаптеров для шуруповерта при работе с крепежом из металла с Алиэкспресс
Каждый домашний мастер прекрасно знает каким полезным в хозяйстве инструментом является шуруповерт. Основной задачей данного инструмента является закручивание крепежа и сверление отверстий. Однако, возможности шуруповерта, а иногда и удобство работы с ним, существенно расширяются при использовании дополнительных адаптеров, позволяющего работать не только со стандартными саморезами и винтами. В подборке собрал интересные варианты подобных приспособлений с Алиэкспресс, многие проверены в работе лично.
Удлинитель для биты шуруповерта
Начну с адаптера, который незаменим для любого шуруповерта или дрели. С его помощью существенно расширяются возможности инструмента по закручиванию крепежа и сверлению отверстий в узких местах и глубоких каналах. На странице товара можно выбрать один из трех вариантов адаптера, различающихся между собой по длине: 60/100/150мм. Либо взять сразу набор.
Хвостовик шестигранный, подходят стандартные 1/4 биты. Каждый удлинитель оснащен магнитным быстросъемным креплением. Металл: CrV (хромованадиевая) сталь.
Сверла для зенковки
Чтобы место фиксации крепежа в металле выглядело аккуратно, а деревянная заготовка не трескалась при вкручивании самореза, нужно делать зенковку — коническое углубление для шляпки крепежного элемента. Для этих целей используются зенковочные сверла. Для каждого вида материала лучше выбирать свой комплект. По первой ссылке зенкеры для металла: шесть вариантов с диаметром от 6.3 до 20,5мм. По второй — для дерева, пластика и алюминия: комплекты от 6 до 19мм в диаметре.
Насадка для работы в труднодоступных местах
Когда нужно закрутить крепеж в труднодоступном или узком месте, куда подлезть прямой битой не получается, выручит угловой адаптер. Эта насадка позволяет закрутить саморезы или винты под углом до 20 градусов к оси вращения патрона шуруповерта. Адаптер подходит для использования со стандартными шестигранными битами, а также сверлами с шестигранным хвостовиком. Пригодиться при установке уголков, навешивании полок, сборке мебели и других домашних и дачных работах.
Магнитный держатель для крепежа
Магнитный держатель — востребованный и недорогой адаптер для работы с металлическим крепежом. Фиксируется на стандартной бите, зажимаемой в патроне шуруповерта и выполняет функцию удержания саморезов или винтов при вкручивании в любую поверхность. На небольших оборотах позволяет закрутить саморез не удерживая его второй рукой, что особо удобно при работе в труднодоступных местах или на высоте.
Длинные шестигранные биты
Шестигранные биты используются не так часто, как крестовые или прямой шлиц, но в любом случае будут полезным приобретением в арсенал инструментов любого домашнего мастера. Биты подходят под металлический крепеж с головками под шестигранник (звездочек), удлиненные. На странице товара разнообразный ассортимент размеров бит подобного формата: от T6 до T40.
Наилучшим вариантом, будет покупка набора из 11 штук разного размера. Длина бит: 150мм. Отличный вариант для вкручивания конфирматов при сборке мебели, а также для ремонта бытовой техники, где подобный крепеж встречается повсеместно.
Набор для извлечения поврежденного крепежа
Поврежденный, старый или ржавый металлический крепеж, может стать сложной проблемой, когда его нужно демонтировать. Сорванные грани шлица не дают его выкрутить обычными битами, которые еще и усугубляют ситуацию, разбивая старый шлиц. В этом случае выручит специальный набор двухсторонних экстракторов, которые ввинчиваются в поврежденную головку металлического крепежа и позволяют его извлечь без особых усилий. В наборе идет шесть экстракторов разного размера. Работать адаптерами нужно только малых оборотах шуруповерта.
Удлиненный гибкий металлический вал
Подобный гибкий вал дает возможность работы практически под любым углом и наклоном. К тому же, он еще и служит удлинителем, позволяя использовать адаптер в углубленных местах и узких каналах. Металлический удлинитель упругий, но гибкий. Внутри трубки находится сегментированный вал, передающий вращение от патрона шуруповерта на наконечник адаптера с установленной битой или сверлом с шестигранным хвостовиком. Продаются адаптеры длиной: 300 или 200мм.
Адаптер для стальных винтовых заклепок
Прочные стальные винтовые заклепки используются для работы с тонколистовыми материалами. Такие штуки нужны, когда требуется обеспечить надежное, но разъемное соединение. Например, для соединения полых профилированных труб, где нет возможности доступа с обратной стороны отверстия.
При работе адаптер частично расплющивает заклепку с обеих сторон профиля, обеспечивая большую площадь контакта с крепежа и поверхности, и клепка работает как настоящая и прочная стальная гайка. В установленную винтовую заклепку можно закрутить любой винт с резьбой соответствующего размера. Периодически лично используют такой адаптер, работает нормально, клепки держат надежно. Адаптер имеет в конструкции цилиндровый подшипник и используется с шуруповертом на минимальных оборотах, но с высоким моментом затяжки. Размеры винтовых соединений заклепок от М3 до М10.
Насадка для установки алюминиевых заклепок
Алюминиевая клепка является еще одним вариантом вполне прочного соединения и крепления тонколистовых деталей из различных материалов — металла, пластика итд. Такие клепки отлично подойдут, когда нет доступа с обратной стороны детали к которой нужно что-то прикрепить.
В этом случае, в просверленное предварительно отверстие, вставляется алюминиевая заклепка и применяется данный адаптер для шуруповерта, чтобы ее расклепать. С использованием данного приспособления можно, например, закрепить лист профнастила на опорной трубе, скрепить между собой металлические уголки и многое другое. Адаптер будет незаменим, если требуется установить много заклепок или они имеют большой диаметр — сил и времени на установку уйдет гораздо меньше, чем при использовании ручного заклепщика, а результат будет более аккуратным. Адаптер полностью изготовлен из металла, оснащен удобной рукояткой и шестигранным хвостовиком. В наборе идут сменные губки для разных диаметров заклепок (от 2.4 до 4.8 мм).
Надеюсь, что собранные в подборке варианты адаптеров для шуруповерта при работе с крепежом из металла были интересными, а может и полезными 🙂 Другие популярные подборки товаров, статьи и обзоры на интересные штуки, Вы можете найти чуть ниже в профиле автора. Спасибо за внимание. Удачных и выгодных покупок!
