Принципиальная схема dvd BBK

Сейчас в базе инструкций для BBK насчитывается 130 бесплатных инструкций.

DVD-проигрыватель

Модели	Ссылки на инструкцию
918S	Инструкция
-917S	Инструкция
916S	Инструкция
917S	Инструкция
918S	Инструкция
919PS	ИнструкцияИнструкцияИнструкция
920S	ИнструкцияИнструкцияИнструкция
920SA	ИнструкцияИнструкцияИнструкция
921D	ИнструкцияИнструкция
928S	ИнструкцияИнструкция
931S	ИнструкцияИнструкция
938S	ИнструкцияИнструкция
961S	ИнструкцияИнструкция
963S	ИнструкцияИнструкцияИнструкция
969S	ИнструкцияИнструкцияИнструкция
9902S	ИнструкцияИнструкцияИнструкция
9903S	ИнструкцияИнструкцияИнструкция
AB907	ИнструкцияИнструкция
AB908S	ИнструкцияИнструкцияИнструкция
DK1114SI	Инструкция
DK1445SI	Инструкция
DK1930SI	Инструкция
DL375DC	ИнструкцияИнструкция
DL385SI	Инструкция
DT9904S	ИнструкцияИнструкция
DV112S	ИнструкцияИнструкция
DV112SI	Инструкция
DV113S	ИнструкцияИнструкция
DV311S	ИнструкцияИнструкция
DV311SI	Инструкция
DV313S	ИнструкцияИнструкция
DV313SI	Инструкция
DV314S	ИнструкцияИнструкция
DV314SI	Инструкция
DV315S	ИнструкцияИнструкция
DV315SI	Инструкция
DV323S	ИнструкцияИнструкция
DV323SI	Инструкция
DV324S	ИнструкцияИнструкция
DV324SI	Инструкция
DV326SI	Инструкция
DV511SI	Инструкция
DV514S	ИнструкцияИнструкция
DV514SI	Инструкция
DV516S	Инструкция
DV516SI	Инструкция
DV521SI	Инструкция
DV522S	ИнструкцияИнструкция
DV522SI	Инструкция
DV525S	ИнструкцияИнструкция
DV527S	ИнструкцияИнструкция
DV717SI	Инструкция
DV718SI	Инструкция
DV721S	ИнструкцияИнструкция
DV722S	ИнструкцияИнструкция
DV723S	Инструкция
DV725S	ИнструкцияИнструкция
DV727S	ИнструкцияИнструкция
DV727SI	Инструкция
DV911SM	ИнструкцияИнструкция
DV912S	ИнструкцияИнструкцияИнструкция
DV917HD	Инструкция
DV939S	ИнструкцияИнструкция
DV963SM	ИнструкцияИнструкция
DV964S	ИнструкцияИнструкция
DV967S	ИнструкцияИнструкция
DV968S	ИнструкцияИнструкция
DV975S	ИнструкцияИнструкцияИнструкция
DV985S	ИнструкцияИнструкцияИнструкция
DW9912K	Инструкция
DL386TI RU	Инструкция
DL374TI RU	Инструкция
DL370TI RU	Инструкция
DV523S	Инструкция
DV911S	Инструкция
DV913S	Инструкция
DV962S	Инструкция
DV966S	Инструкция
Все инструкции для BBK DVD-проигрыватель

Новые инструкции

• FUJIFILM FinePix S700
• PHILIPS SDV6224
• MSI 880GM-E35
• ZANUSSI ZCG564GM
• AEG F78001VI0P
• ACER Aspire One D250
• ASUS P4S800
• SMARTEK STC-3009 цв. камера
• ELECTROLUX EFH/C-5120
• HOTPOINT-ARISTON AQ 114 D 697 D EU/B Aqualtis
• METABO OFE 1229 Signal
• DAEWOO GDA 7800E-3
• Fernandes DFP(08)STA
• Fernandes MB4X SW
• KENWOOD KVT-725DVD(B)

Источник: manuals-help.ru

Ремонт DVD BBK

Ремонт DVD BBK-310SI

Ремонт DVD плееров

Основные неисправности DVD плееров и методы их устранения

После того, как прилавки магазинов электроники наводнили дешёвые DVD плееры китайского производства, так тут же эти замечательные аппараты появились на столе ремонта.

Как показывает практика неисправности DVD проигрывателей в основной массе однотипные.

Если неисправность DVD плеера типа «No disk» (Нет диска), «Error» (Ошибка), случайные зависания при воспроизведении, диск не загружается с первого раза (только после нескольких попыток), диск не раскручивается, то необходимо уделить внимание следующим деталям плеера.

• Процессор Один из самых распространенных процессоров, используемых при производстве DVD проигрывателей – это процессор MT1389 или его аналоги. Если при работе он сильно нагревается, то, скорее всего, неисправны стабилизаторы питания 1,8V и 3,3V, которые запитывают сам процессор. На практике был случай, что процессор MT1389 греется, но DVD плеер исправно воспроизводит музыку с CD/MP3 дисков. DVD диски читать отказывался. Оказалось причина в том, что стабилизаторы на 1,8V и 3,3V собраны по упрощённой схеме на транзисторах, что не обеспечивало должную стабилизацию напряжения питания процессора. В результате кратковременного скачка напряжения питающей сети 220V, завышенное напряжение прошло на процессор, и тот стал работать с глюками и нагреваться как чайник. На плате импульсного блока питания был найден подгоревший (но исправный!) маломощный резистор в цепи стабилизации напряжения. Вот так упрощённая схемотехника сокращает жизнь рядовому DVD плееру. Неисправность процессора затрудняет диагностику поломки и, следовательно, ремонта аппарата. В большинстве случаев, при неисправности процессора DVD плеер чинить нецелесообразно, так как затраты на ремонт могут быть очень значительными. Кроме финансовых затрат на покупку нового процессора возникает проблема замены неисправного, поскольку для демонтажа/монтажа требуется специальное оборудование.
• Лазерный считывательЛазерный считыватель — это ахиллесова пята DVD плееров. Срок службы лазера составляет 3 – 5 лет. Но этот срок заявлен заводом производителем. Обычно при длительном и частом использовании DVD происходит быстрая деградация (старение) лазерного диода и загрязнение оптических элементов считывателя. Как правило, неисправность, связанная с неработоспособностью лазерного считывателя устраняется его заменой. Процедура замены лазера простая, но весьма недешёвая.

Вот список взаимозаменяемых лазерных считывателей DVD:

Стоит отметить, что одной из самых частых и довольно легко устранимых неисправностей является загрязнение линзы лазерного считывателя. Порой достаточно лишь произвести чистку линзы и аппарат начинает исправно работать. Более подробно о типовых неисправностях лазерных приводов я уже рассказывал на страницах сайта.

Двигатель шпинделя Если скорость вращения DVD диска не постоянна, с частыми рывками и замедлениями, то возможно неисправность связана с двигателем или драйвером. Неисправность привода шпинделя иногда довольно трудно выявить. Дело в том, что двигатель исправен, но вследствие износа выдаёт заниженные обороты.

В дисковых проигрывателях скорость вращения диска линейна, её постоянно контролирует процессор, который подает команды на драйвер. Но двигатель настолько изношен, что никакая система подстройки скорости не справляется. Обычно в таком случае DVD-диски загружаются не с первого раза, возникают случайные зависания при воспроизведении, диск не раскручивается вовсе.

При таких дефектах целесообразно заменить моторчик шпинделя. Тот, что крутит диск. Двигатель шпинделя лучше заменять вместе со столиком , на который устанавливается диск. Если заменяется только моторчик, то следует замерить высоту установки столика на вал моторчика.

Это связано с тем, что расстояние от лазерного диска до лазерного считывателя должно находиться в некоторых допустимых пределах , иначе системе фокусировки не удастся сфокусировать лазерный луч на поверхности диска. Если установить столик на вал моторчика «от балды», то возможны зависания или вообще невозможность воспроизведения. Иногда после некорректной установки столика проигрыватель прекрасно читает CD/MP3-диски, но вот с воспроизведением DVD-дисков возникают трудности. Диск может загружаться через раз, зависать или не определяться вообще. Поэтому перед заменой мотора измеряем высоту установки столика, а после ремонта проверяем DVD-проигрыватель на корректное чтение дисков различных форматов (DVD, CD Audio, CD/MP3, DVD-R/RW и пр.) Эта рекомендация относится и к ремонту автомобильных CD/MP3-проигрывателей и видеол. Очень часто применяются в DVD плеерах моторчики со следующей маркировкой: MORF300CA287
RF-300F-12350 D/V 5,9 (D/V 5,9 — расшифровывается как двигатель постоянного тока на 5,9 Вольт – инфа для любознательных )
Драйвер Драйвер – это микросхема, которая управляет приводом шпинделя, двигателем позиционирования (тот который катает лазерную голову), фокусирующей катушкой линзы лазера, двигателем загрузки/выгрузки диска, в общем, всей механикой. Драйвер получает команды от процессора.

Обычно, если драйвер неисправен, то он сильно греется. При этом проявляются неисправности механических узлов (проблемы загрузки/выгрузки лотка диска, диск не раскручивается, нет позиционирования лазерного считывателя)

Наиболее распространены микросхемы драйверов:

Замена неисправного драйвера довольно хлопотное дело, так как эти микросхемы имеют планарный корпус, что затрудняет их демонтаж обычным паяльным оборудованием. Для демонтажа микросхемы драйвера лучше всего использовать термовоздушную паяльную станцию (термофен) и сплав Розе для уменьшения температуры расплавления припоя.

Для монтажа новой микросхемы драйвера на плату вполне подойдёт паяльная станция с жалом подходящего профиля.

Источник: go-radio.ru

DVD BBK DV611SI, переделка для авто.

что можно из него сделать если он на половину поломан, а точнее дисковод, нести смысла в ремонт нуту, так как ремонт обойдётся дороже чем купить новый, ну и не выбрасывать, тоже вроде жалко,
если оно ещё может послужить,

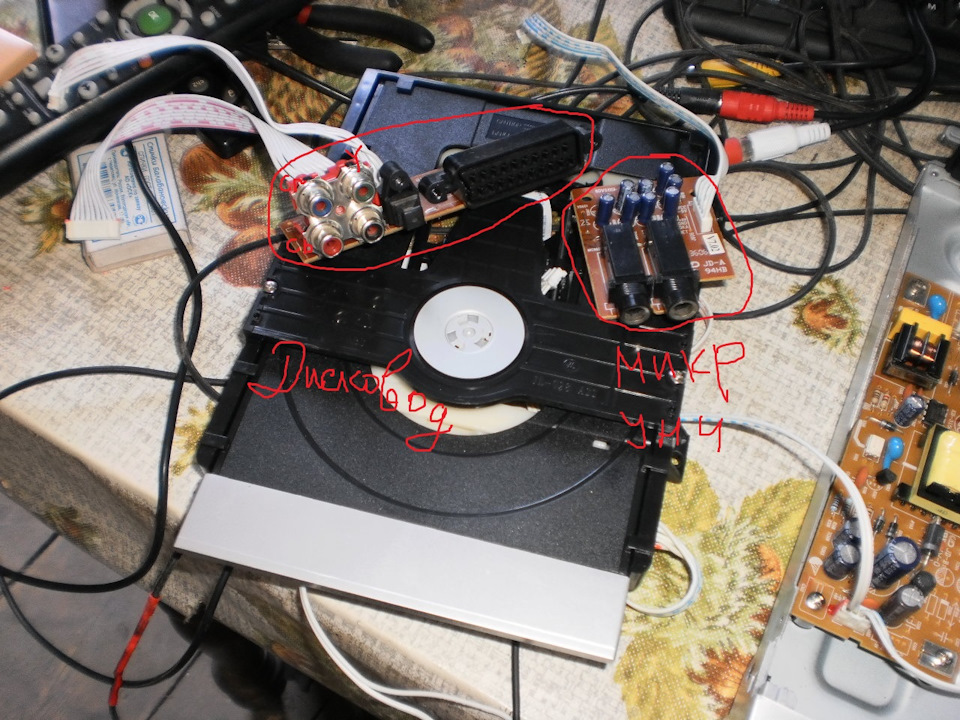

в общем достал я его с полки, а валялся он лет несколько, раскрыл, вытащил ненужные платы,
а это микрофонный усилитель, разъёмы скарт и там ещё rgb видео-выходы.
в некоторых DVD, бывают разные напряжения -+12в, -+18в

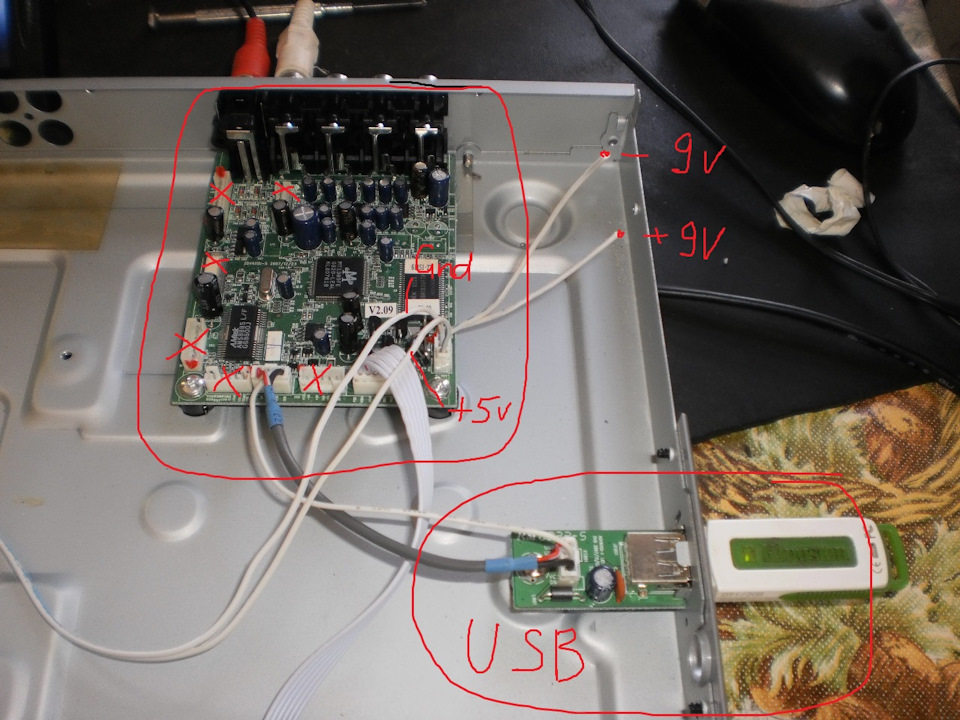

мой же DVD питался от напряжений GND, +9V, -9V.и 5в.
блок питания пока оставил для эксперимента.
осталась главная плата на неё тоже шли напряжения плюс, минус 9в, и 5 в.напряжение 9в я отключил, они питали микроф усилитель и
дисковод, осталась главная плата, дисплей, и USB, все эти 3 платы как раз и питаются от 5в. на плате все значения напряжений фишек подписаны,
так что не буду объяснять куда подключать питание
на главной плате остались выходы 5.1 и выход видео, это всё что нам нужно.
в машину я думаю пойдёт, нужно лишь 5 вольт 1,5 А сделать,
потребление всей конструкции около 0,8А
в моём случае я поставил кренку 5ти вольтовую L7805 на радиатор,
от компьютера на котором в добавок ещё стоит и вентилятор,
теперь будет то что надо,
включение устройства стандартное, если подать напряжение борт сети,
то потом надо нажать кнопку вкл, и на пульте нажать USB.
можно слушать музыку и смотреть видео.

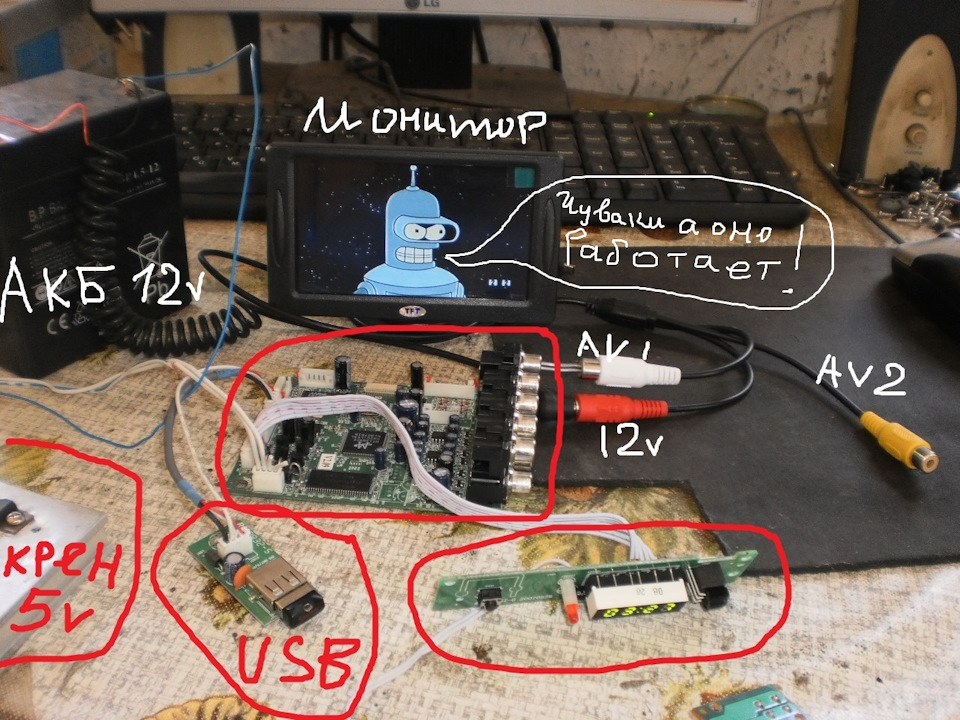

при испытании подключал к АКБ, оказалось всё
нормально работает, есть все выходы звука 5.1 или стерео,
всё как положено.

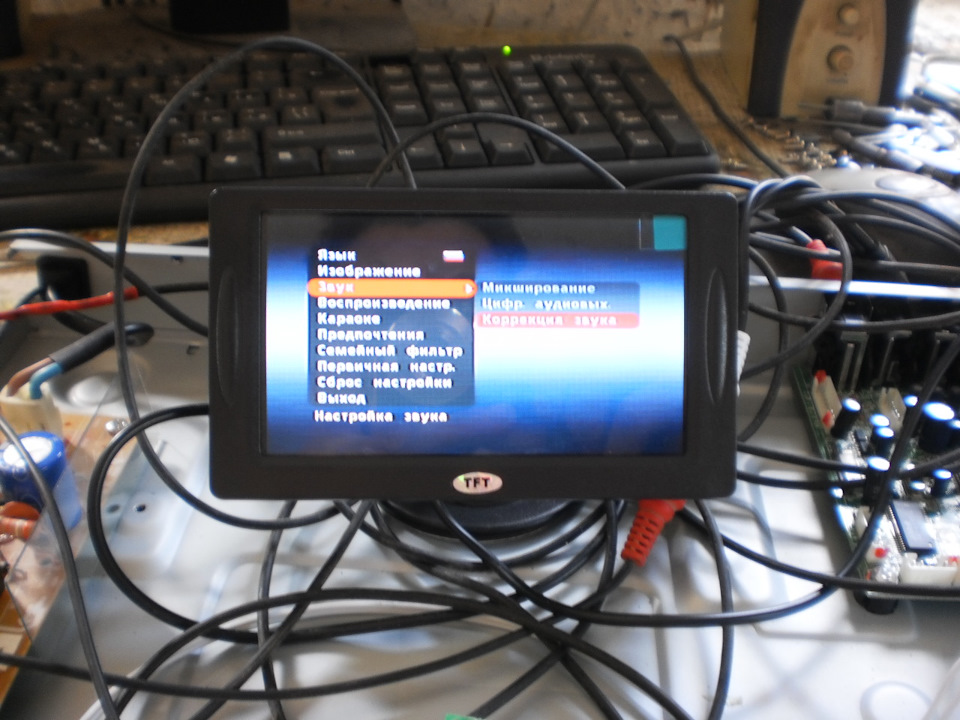

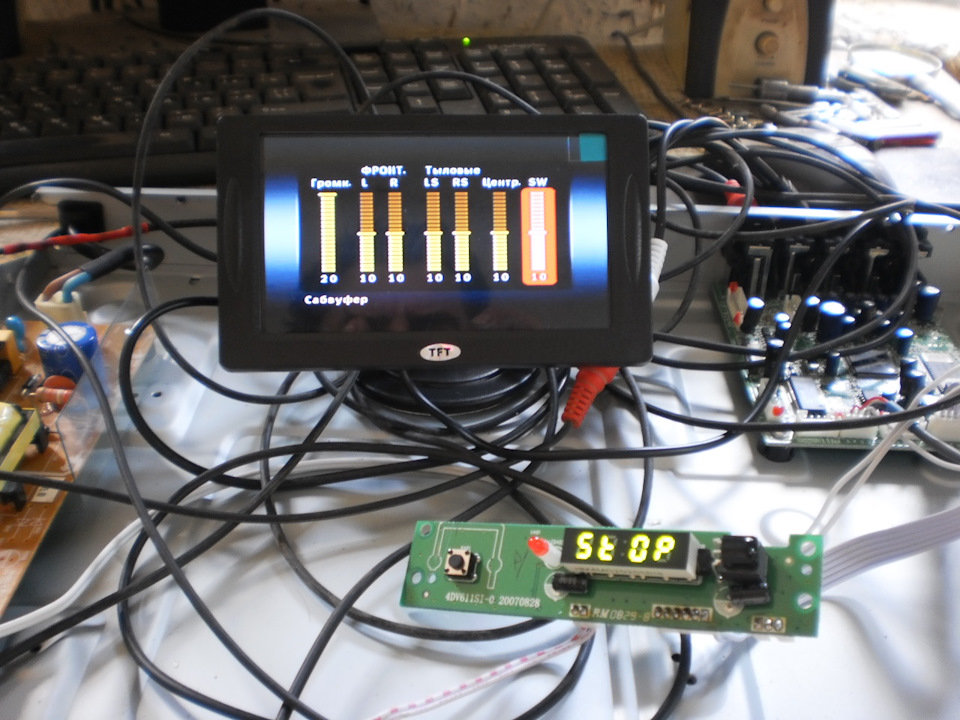

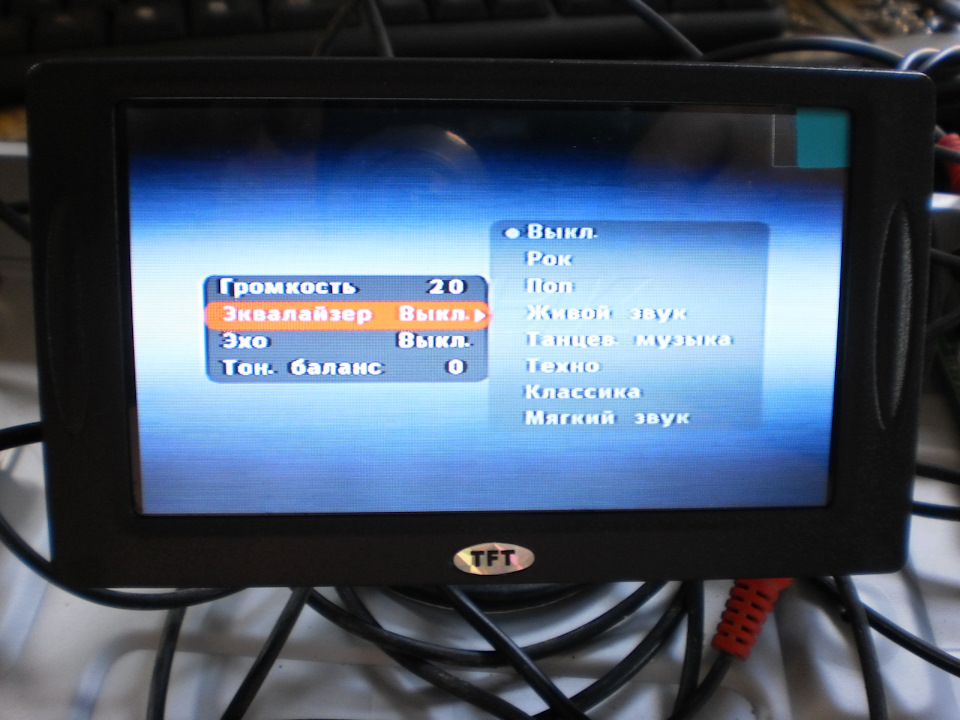

есть все регулировки поканально, есть эквалайзер, есть звуки в разных помещениях, ах да вспомнил, эффекты ЭХО ).
При отключении питания настройки не сбиваются,
один раз настроил и забыл,
думаю сделать всё в одной коробке, если надо, можно подключить к автомагнитоле в машине, и смотреть мультики или кино, или же подключить телевизору дома,
в общем такую переносную не большую конструкцию,
монитор у меня в машине уже есть, AUX вход тоже есть, так что проблем не вижу ни в чём.

набросал схемку кнопок на панели, нужно разобраться и найти
ещё 3 кнопки.
как переключить на USB
и
перемотка туда сюда.
что бы не тягать пульт, он не маленький
если это кому то помогло, или пригодится, я рад
собрал его в коробку из гетинакса, поставил туда вентилятор с компа,
поставлю еще реле, что бы при вкл DVD вентилятор включался, будет на вроде REM.
коробка размером 5х100х120см
