Приборная панель на мопед альфа с Алиэкспресс

Всем привет. Вообщем с чего все началось, а началось с того что когда я ехал на мотике (мотик это я так мопед зонгшен ласково зову) мне надоело смотреть на дыру в фаре и провода торчащие оттуда, портило весь эстетический вид и думаю многие со мной согласятся… Потом был момент когда надо было подкачать колесо на мотике но вот беда, у меня нет розетки 12 вольт для насоса и тогда мне пришлось качать колесо прикуриваясь от машины, это не удобно. Был еще момент когда я ехал на мотике загород и у меня сел телефон, а зарядить в пути нереально так как повербанка у меня вообще нет и всего остального…И тогда было принято решение создать самому приборную панель, в которой будет и розетка 12 вольт и зарядка для телефона и вольтметр тоже хотелось что бы знать напряжение бортовой сети… Было очень страшно так как не имел представления как и что буду делать но начал с того, что я из картона вырезал шаблон

Посылка с aliexpress #161 Панель приборов

вот хотел типа того

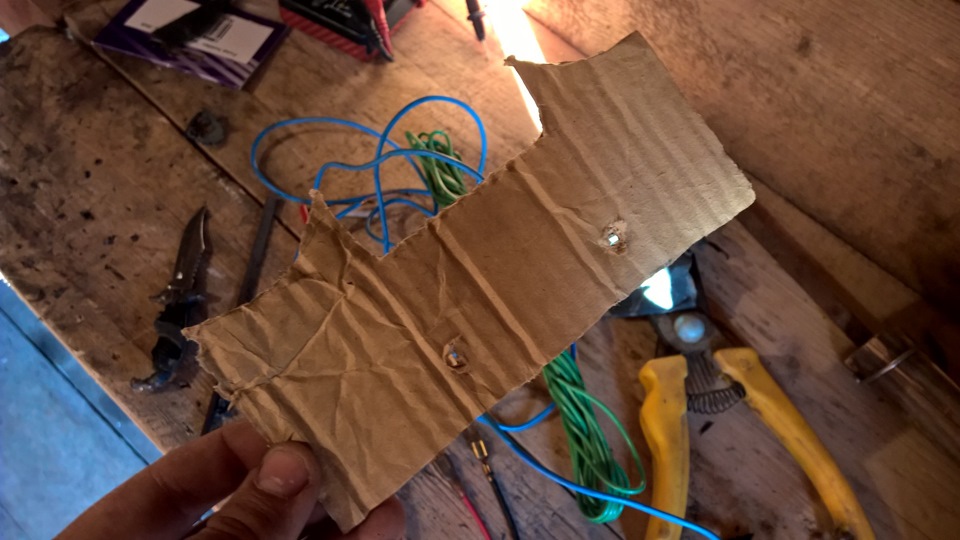

шаблон немного подрезал и перенес на пластмассу а затем вырезал

получилось неплохо, за одно и примерил розетку она лежала в гараже

Для того что бы построить такую приборную панель нам необходимо:

— провод одного цвета под (+) и другого под (-) у меня это зеленый и синий — нужно 50 см того и другого
— клеммы типа «мама» — 5 штук у меня ушло остальные шли в комплекте с датчиками
— клемма «папа» круглая для стандартной проводки мопеда альфа и др.
— паяльник, олово, кислота
— термопистолет с термоклеем
— плоскогубцы
— нож
— изолента
— 2 датчика вольтметр и зарядки
— 1 розетка 12 вольт
— предохранитель 7.5 ампер
— контейнер под предохранитель «типа флажковых»
— пластмасса
— краска в баллончике черная
— 2 самореза
— кнопка включения в моем случае с лампочкой
— желание сделать что то хорошее и полезное для себя… ах да, еще и что бы руки не из жо*ы были.

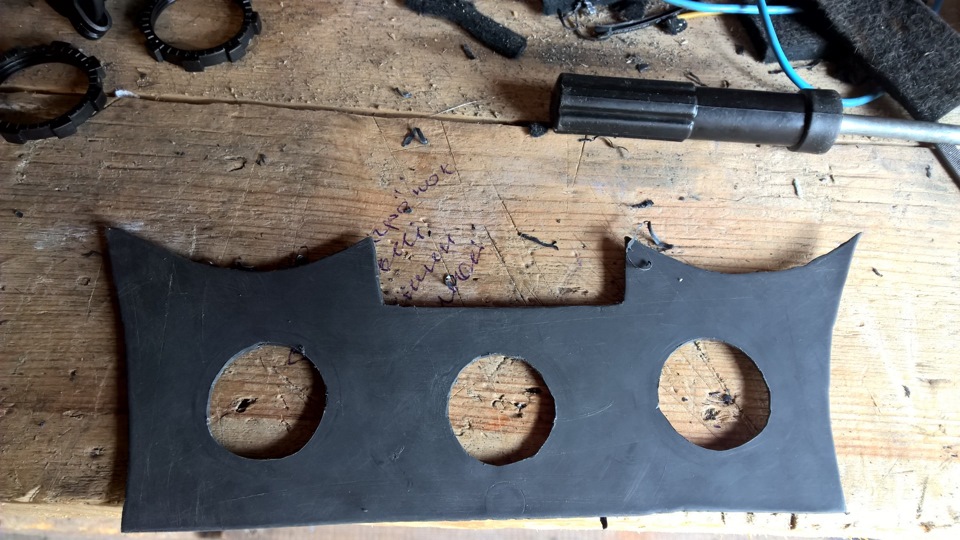

далее нам нужно проделать отверстие для 2 других датчиков, делал я это ножом так как пластик гибкий но не ломающийся (старинная аптечка)

разбираем фару и берем (-) определяем с помощью тестера или лампочки а то проводка в мотике вся не по цветам и берем (+) провод который идет прямо с аккумулятора у меня он красный и толстый так как я его менял частями и так же заменил контейнер под флажковый предохранитель и сам предохранитель… Помните стандартный круглый который хрен где найдешь да еще и контакт слабый и пред грелся теперь я решил проблему

таким образом из фары тянем (+) и (-) у меня зеленый везде будет + а синий везде — так как провода в гараже были только таких цветов

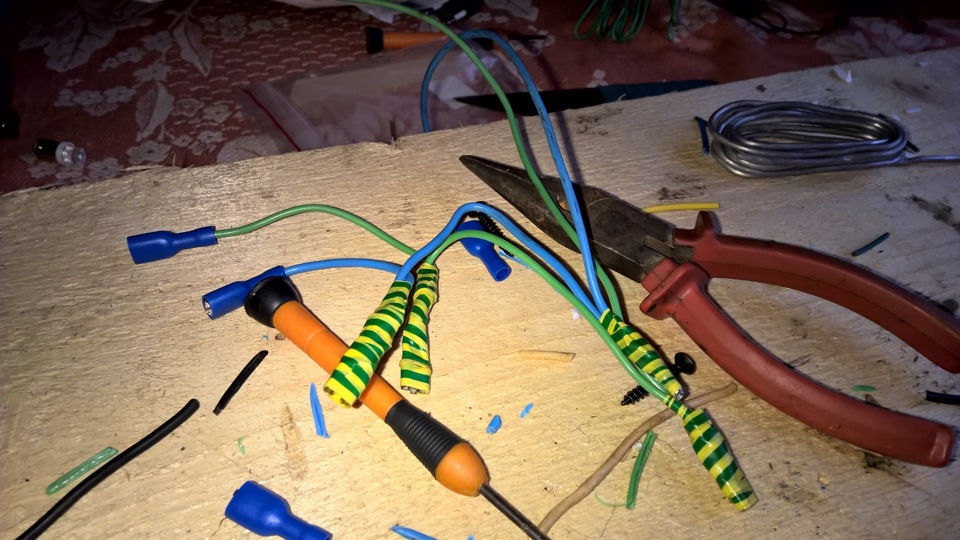

собираем электрическую цепь по которой каждый датчик будет запитан по принципу от одного к другому если не поняли дальше поймете

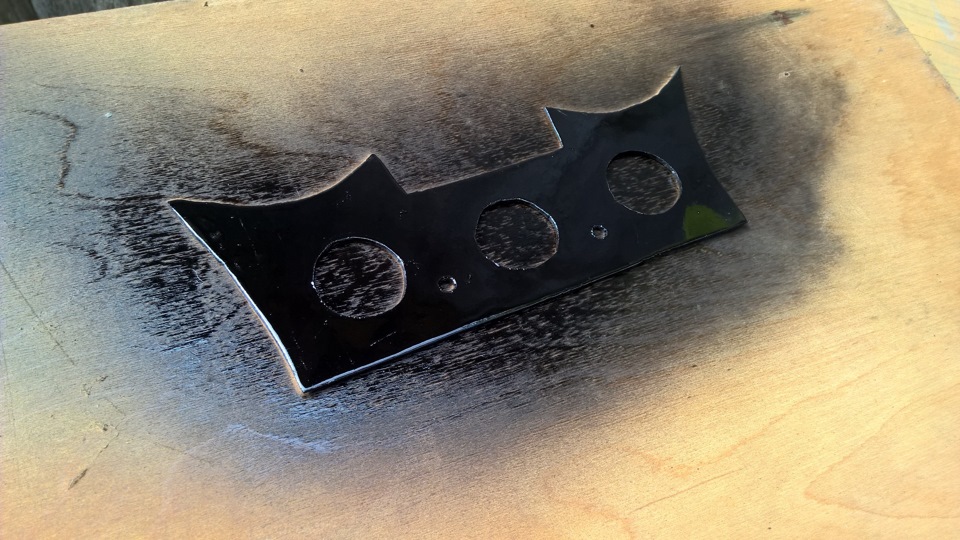

красим пластик в черны… на фото пока в 1 слой скоро нанесу 2 и 3 слой когда подсохнет первый и да еще, перед покраской поверхность нужно обезжирить можно ацетоном или бензином

обжимаем провода и кидаем на кнопку

видим что средний плюс пришел с аккума и выходит так же плюсовым только с краю и идет на датчики минус так же приходит на кнопку и потом уходит на датчики, на кнопке он нужен для того что бы лампочка горела ее можно запитывать а можно и нет но я решил что надо так видно будет включено что или нет

Вот схема по которой я все и сделал и все прекрасно работает. тут все подписано и по кнопке сразу все станет ясно

ставим кнопку, тут вверху приборной панели пустота ну я и решил установить дуда кнопку смотрится очень красиво и не мешает да и больше вообщем то и ставить ее некуда

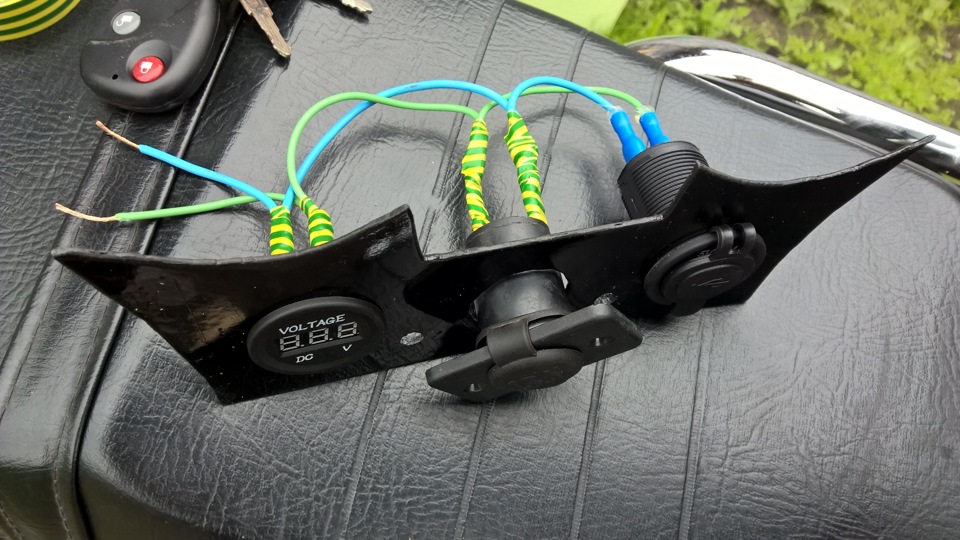

вставляем датчики в панель и закрепляем их а так же подключаем проводку которую делали ранее я думаю всем все стало понятнее

у нас от кнопки кто помнит выведено 2 провода плюс и минус дак вот подключаем датчики согласно полярности

прикручиваем панель на 2 болта это верхние которые служат для регулировки наклона руля и все затягиваем а так же на 2 самореза прикручиваем розетку и получаем готовый вид

напомню что до этого у нас это все выглядело так

включаем кнопку и видим как работает вольтметр и розетка и зарядки я все проверил все 100% рабочее

это если приборная панель отключена

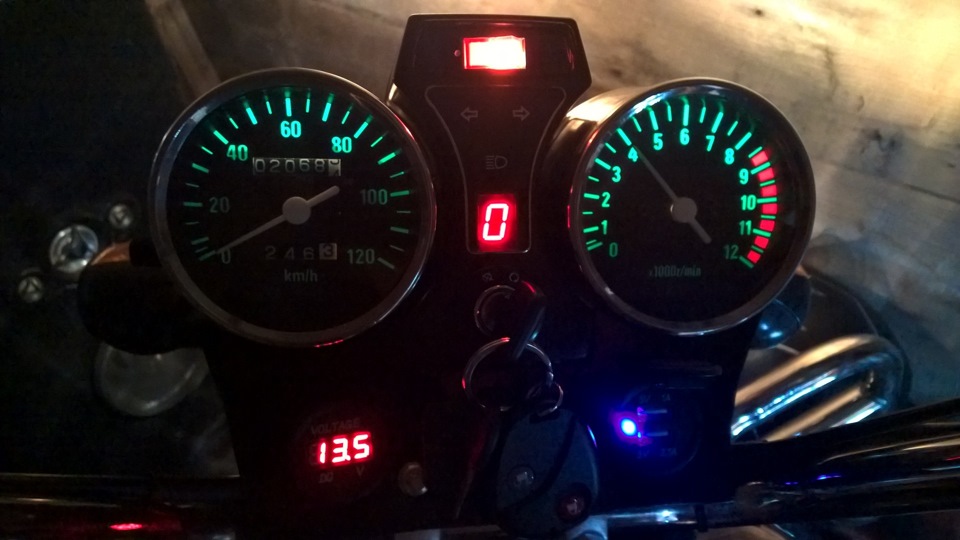

это включена

вот например можно подзарядить плеер в дороге достаточно воткнуть в розетку и положить в карман

Ну на этом я думаю работа закончена, скоро поеду на покатушки и посмотрю что да как… Ну плюсов достаточно много появилось когда я сделал приборную панель, можно даже перечислить:

+ у нас закрыто некрасивое место с проводами и дырой в фаре
+ в фару теперь не попадет вода если дождь и датчики тоже все защищены резиновыми заглушками а вольтметру и так не чего не будет он весь запаян и герметичен
+ можно заряжать телефоны планшет и плеер прямо в пути
+ мы всегда знаем напряжение в аккумуляторе а так же видно идет зарядка или нет
+ с помощью розетки можно подключить видеорегистратор, насос, да вообще все что угодно
+ эстетически все выглядит красиво не как раньше

Ну плюсов тут конечно много и перечислять можно все это долго, кстати ребят минусов я не нашел как ни странно может появятся или так сказать всплывут позже.

У кого мопеды альфа, зонгшен, ирбис и другие возьмите на заметку эту статью… Кстати ребята если не сложно ставьте лайки, мне будет очень приятно и жмите кнопку поделиться а вдруг кто то увидит и возьмет на вооружение.

А теперь смотрим видео как это все работает в гараже в полу-темноте и собственно симуляция как это будет выглядеть ночью.
