Виды и преимущества варочных панелей

1. Газовые.
2. Электрические.
3. Комбинированные.

Газовые панели обычно устанавливаются в газифицированных помещениях. С такими устройствами в процессе эксплуатации редко возникают проблемы. Например, газовые варочные поверхности Bosch просты в использовании и отлично подходят как для ежедневной готовки, так и для приготовления изысканных блюд к праздничным мероприятиям.

Подключение варочной панели своими руками

В последнее время все более популярными становятся электрические варочные панели Bosch благодаря тому, что поверхность почти мгновенно нагревается до нужной температуры, да и с эстетической точки зрения электрические панели выглядят лучше, чем газовые.

Комбинированные варочные панели сочетают в себе все преимущества первых двух видов: можно пользоваться как газовыми конфорками, так и электрическими поверхностями. Для каждого типа характерна своя особая схема подключения.

Подключение электрической варочной панели

Перед тем как произвести подключение варочной панели к электросети , необходимо узнать её мощность. Современные электрические варочные поверхности потребляют много электроэнергии (до 7 кВт), поэтому важно адекватно оценить состояние электропроводки, чтобы избежать как поломки прибора, так и случайного возгорания из-за пробоя в электросети.

Электрические варочные панели бывают двух типов:

• стандартные (с обычным металлическим диском);
• индукционные (в них происходит только нагрев поверхности, на котором стоит посуда).

🥣Как правильно подключить варочную индукционную панель,схемы, выбор кабеля, розетки, автоматов

Несмотря на разный принцип работы, подключение электрических варочных панелей происходить по одному и тому же принципу. Для подключения варочной панели совсем не обязательно вызывать мастера. При четком следовании прилагаемой инструкции, подключить электрическую панель самостоятельно не составит большого труда даже непрофессионалу.

Подготовительные работы

Электрическую панель в целях экономии площади принято встраивать в столешницу кухонного гарнитура. Для этого в месте планируемого размещения нужно вырезать электролобзиком прямоугольник соответствующего размера и встроить туда варочную панель.

Большинство людей выбирают традиционное подключение панели по схеме кабель-вилка-розетка. Однако электрики рекомендуют провести отдельный провод, специально подобранный в соответствии с мощностью устройства, непосредственно в распределительную коробку.

Схема подключения электрической панели

Стандартная клеммная коробка варочной панели, в частности варочные панель Bosch, — хоть индукционной, хоть электрической — имеет шесть контактов (заземление, три фазовых — L1, L2, L3, два нулевых — N1, N2 и провод земля – PE). Обычный трехжильный кабель электропроводки, используемый в сетях с напряжением 220 В, подключается таким образом. К одному из трех первых контактов L1-L3 (предварительно соединенных между собой перемычками) подключается фазовый провод (как правило, красный, коричневый или серый). Четвертый и пятый контакты N1 и N2 также соединяются перемычкой, к ним крепится нулевой провод (как правило, синий). А к разъему заземления, отмеченному специальным значком PE, присоединяется третья жила кабеля (желто-зеленая, желтая).

В сетях с напряжением 380 вольт, как правило, используется пятижильный провод. В этом случае надо убрать перемычки с первых трех контактов клеммной коробки и подключить к ним три фазовых провода. Нулевой и заземляющий проводники монтируются так же, как и в случае трехжильного кабеля. Используя такую схему, можно эффективно распределить напряжение, обезопасив себя от поражения током и возможного воспламенения проводки.

Другой вариант — подключения индукционной и электрической варочной панели в розетку. В стандартной розетке заземление, как правило, располагается по центральной оси относительно двух других контактов. Затем индикатором напряжения определяется фазовый и нулевой разъем (можно воспользоваться простейшей отверткой-тестером: лампочка горит — фаза, не горит — ноль). Собираете вилку и прикрепляете провода к клеммам, как и в вышеизложенных примерах.

Таким образом, подключить самостоятельно электрическую поверхность совсем несложно. Достаточно понимать простейшие принципы электричества и ответственно подойти к делу.

Подключение газовой варочной панели

Газовую варочную панель, аналогично электрической, также встраивают в столешницу, предварительно выпилив лобзиком прямоугольник нужных размеров. Рекомендуется оставить отступ между плитой и стеной примерно 5-6 см для удобства прокладки вспомогательных коммуникаций.

Затем необходимо подобрать жиклеры соответствующего диаметра. Если у Вас централизованная подача газа, понадобятся одни жиклеры, если установлен баллон – другие. Закручивание производится газовым ключом, после чего прикручивается уголок-переходник. Поскольку почти все варочные поверхности снабжены системой электророзжига, понадобится гибкая защитная трубка для кабеля, отвечающего за эту функцию.

После завершения вышеперечисленных операций варочная поверхность вставляется в вырезанный прямоугольник и фиксируется снизу на специальных подставках. Сверху зазоры между столешницей и панелью заполняются герметиком или другим уплотнителем. Затем ранее установленный уголок-переходник и выход от газовой трубы или баллона соединяются гибким гофрированным шлангом, сертифицированным специалистами газовой службы.

Все работы по подключению трубы центрального газоснабжения с газовой варочной поверхностью должны проводить специалисты газовой службы вашей управляющей компании.

Подключение варочной панели комбинированного типа производится на основе тех же принципов, которые применяются для подключения электрических и газовых панелей. Не пренебрегайте техникой безопасности, четко следуйте инструкциям — тогда сможете самостоятельно и, главное, качественно подключить варочную панель.

Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.

Понравилась статья? Проголосуй!

(Оценок нет)

Источник: tehrevizor.ru

Подключение вилки к варочной панели

Варочная панель, как и электроплита, — наиболее энергоемкая кухонная техника. Поэтому к ее подключению подходят с особым вниманием. Неправильный выбор вилки и розетки, применение неподходящего кабеля, ошибки при подключении приводят к поломкам техники, коротким замыканиям и даже пожарам. Мы расскажем, как подобрать вилку для варочной панели и правильно ее подключить к сети.

Особенности подключения варочной панели

Перед тем как приступать к подключению варочной поверхности, учитывают место установки, способ монтажа, подбирают подходящую вилку.

Электропроводка

Первое, что принимают во внимание, — электропроводка. В идеале контур освещения и питания разделяют, после чего подсчитывают количество кухонных приборов и энергоемкость. Чем больше мощных электроагрегатов, тем больше питающих контуров понадобится.

Внимание! Такие мощные кухонные приборы, как плиты и варочные поверхности, подключают к выделенным линиям питания от электрощита.

Электрические панели и духовые шкафы потребляют много энергии — от 3,5 до 10 кВт. Потому правила безопасности предусматривают для них специальные розетки с отдельной линией электропитания от щитка. Если плиту и духовку устанавливают независимо, для каждого устройства делают свою розетку с отдельным подключением к распределительному щиту.

Место установки и вид монтажа

При выборе места для установки розетки следуют общему правилу: розетку и любое вспомогательное оборудование не размещают непосредственно за техникой. Выбирают удобное место либо рядом с устройством, либо чуть выше (на расстоянии примерно 10 см), либо над полом, на уровне ножек.

Важно! Розетки не располагают слишком близко к полу. На кухне, как и в ванной, велика вероятность протечки водопровода и подтопления.

Рекомендуемое расстояние от пола — не более 90 см. При этом не допускается расположение подрозетника на одном уровне с электроприбором. Удобнее всего размещать его справа или слева от плиты или панели.

Вид монтажа

Монтаж розетки бывает скрытым и наружным. Его выбирают в соответствии с типом помещения и предпочтениями пользователя.

Внимание! В соответствии с требованиями безопасности в деревянном доме всю электропроводку монтируют наружно и приборы устанавливают открытыми. Дерево относится к легковоспламеняющимся материалам, поэтому прятать в него провода и другие потенциальные источники возгорания нельзя.

Это же правило учитывают при установке мебели. Подрозетники монтируют только на стены, но не на шкафы или тумбы. При необходимости установить розетку за шкафом в его задней стенке вырезают отверстие и устанавливают подрозетник в стену.

Если стены на кухне сделаны из бетона или кирпича, используют любой вид монтажа. Скрытая установка хороша с точки зрения безопасности и дизайна. Если штробить стены нет возможности, делают наружный монтаж с помощью кабель-каналов. При этом исключают контакт провода с любыми горючими материалами.

Виды вилок

Средняя потребляемая мощность электрических плит и варочных поверхностей составляет 7-8 кВт, что соответствует току 32–38 А. По этой причине стандартная вилка для подключения других электроприборов здесь не подходит, она рассчитана на ток 16–25 А. Кроме того, силовая вилка для подключения плиты поддерживает кабели и провода большого сечения — 4–6 мм².

Существует несколько разновидностей бытовых розеток и вилок, соответствующих этим требованиям. Для подключения электрической плиты и варочной панели используют разъем РШ/ВШ–32А. Такая связка изготавливается как для подключения к однофазной сети 220В, так и для использования двух- и трехфазных сетей.

Важно! Зачастую производители электрических плит поставляют приборы в комплекте с подходящей вилкой и соответствующей розеткой. В этом случае для подключения используют набор из комплекта, так как бывает, что силовая вилка одного производителя не подходит к розетке другого.

Если в комплекте вилки и розетки нет, их докупают самостоятельно. Чтобы понять, какая вилка у варочной панели, изучите инструкцию к прибору и проконсультируйтесь с электриками, обслуживающими ваш дом.

В продаже встречаются вилки для электроплит двух цветов: черные (из карболита) и белые (из пластика). Белые, как правило, более качественные и отличаются повышенной износоустойчивостью, но они дороже. По конструкции оба вида не отличаются друг от друга и подключаются одинаково.

Какую розетку выбрать

Розетку для варочной панели и/или духового шкафа выбирают в зависимости от характеристик прибора. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными, имеют мощность от 3,5 до 10 кВт.

Розетки для плит бывают скрытые, накладные и комбинированные:

1. Скрытая установка предполагает монтаж подрозетника в углубление в стене. Таким образом, рабочая поверхность отвода закрыта и защищена от попадания влаги.
2. Накладные розетки устанавливают поверх отводов. В этом случае конструкция выпирает над поверхностью стены и не защищена от попадания влаги и грязи.
3. Комбинированные розетки — те же скрытые, но дополнительно защищенные специальной крышкой. В этом случае контакты закрыты от воздействия любых внешних факторов.

Первый и третий виды подходят для стен из бетона и кирпича, второй — для деревянных стен.

Схемы подключения и комплектующие

Различают однофазное и трехфазное подключение электроприборов.

Однофазное подключение

Этот тип встречается чаще всего. Прибор мощностью до 3,5 кВт подключают в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и вилка на 16 А (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирают и вилку, и розетку.

Для более мощных однофазных моделей варочных поверхностей (от 3,6 до 7 кВт) выбирают силовую розетку с характеристиками 32 А/220 В и специальную вилку на 32 А.

Комплектующие

Список комплектующих для однофазной схемы включает:

1. Кабель 3х4 или 3х6. Сечение подбирают исходя из мощности техники.
2. Коробку или подрозетник. Для настенного монтажа выбирают накладную коробку. Ее характеристики должны совпадать с розеточными. Если монтаж внутренний, выбирают специальный подрозетник.
3. Автоматы и УЗО. На каждую мощную единицу кухонной техники подводят свою линию подключения к щитку электропитания. Это означает, что требуются автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током. Автоматы подбирают в соответствии с характеристиками плит и розеток.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так (Схема 2).

Трехфазное подключение

Трехфазный прибор требует питания с вольтажом в 380 В и трехфазную розетку на 20 А (при мощности не выше 3,5 кВт) и 32 А при мощности прибора от 3,6 до 7 кВт. Если в комплектации к варочной панели вилка не прилагается, подбирают также трехфазную вилку с соответствующей силой тока.

Нужно знать! Вилки и розетки для мощной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — 3 (2 питающих и земля), у трехфазных — 5 (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни.

Комплектующие

Список комплектующих для трехфазной схемы:

1. Кабель. Трехфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2,5, если варочная панель имеет мощность не выше 4 кВт.
2. Автоматы и УЗО. Трехполюсный автомат на 32 или 20 А в зависимости от мощности варочной поверхности и четырехполюсные УЗО (для трехфазной сети). УЗО выбираются с превышением на шаг от номинала автомата.
3. Подрозетник или коробка. В зависимости от того, каким способом устанавливают точку подключения — наружным или внутренним.

Модели розеток и вилок для осветительных приборов и мелкой бытовой техники не подходят для подключения варочных панелей, духовых шкафов и электроплит. Для такой мощной техники применяют специальные силовые розетки и соответствующие вилки.

Источник: rem.ninja

Электрическое подключение варочной панели: подробно

Я не буду повторяться и писать о схемах подключения варочных панелей. Об этом есть статья: Схемы подключения варочной панели. Здесь поговорим про практическое подключение варочной панели к электропитанию, через вилку–розетку и напрямую.

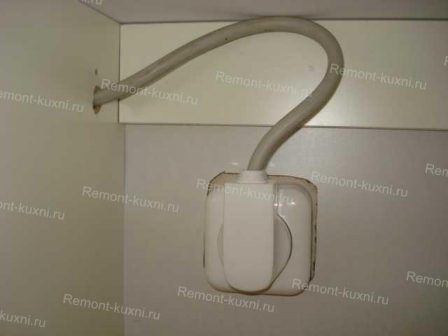

Электрическое подключение варочной панели вилка–розетка

Обычно, розетка и вилка для электроплиты не входят в комплект панели. Их нужно купить отдельно. Покупать их нужно в комплекте, электрические параметры комплекта подключения указаны на корпусе.

Различаются комплекты подключения количеством штырей на вилке. Три штыря это 220 вольт, 5 штырей это 380 Вольт.

Также комплекты вилка–розетка для подключения панелей и электроплит, различаются производителем. Как следствие, удобностью подсоединения проводов. Отечественные варианты более дешевые, но более громоздки. Подключение к штырям вилки боковое.

Вилка–розетка для электроплиты фирмы «Legrand», более дорогой вариант, но более компактный. Кроме этого, у фирмы «Legrand» есть вариант розетки плиты для скрытой проводки. Подключение к штырям вилки Легранд торцевое.

Подключение провода питания панели к вилке

Варочные панели продаются с уже подключенным шлангом электропитания к колодке панели. В этом варианте подключении мы этот шланг не трогаем. Наша задача, подсоединить провод панели к вилке.

Провод подключения варочной панели гибкий, по типу провода ПВС. Жилы этого провода-кабеля, многопроволочные медные скрученные вдоль оси по часовой стрелке.

Три варианта подключить кабель панели

Есть три варианта подключить кабель панели к электрической вилке:

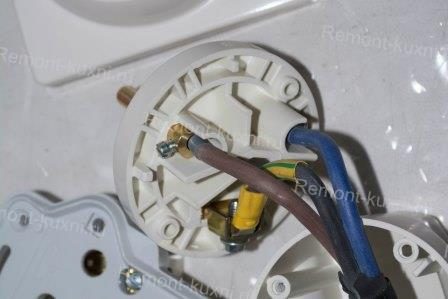

1. Вариант 1. Самый доступный. Очистить 10-12 мм, жилы от изоляции. Еще сильнее скрутить проволоки жилы. Подключить жилу к клемме и откусить кусачками конец торчащих жил (если есть доступ). Лудить жилы не нужно.

2. Вариант 2 (не подходит для Legrand). Очистить 25-30 мм, жилы от изоляции. Еще сильнее скрутить проволоки жилы. Сделать из жилы кольцо. Разобрать клемму на штыре, надеть на зажимной винт кольцо жилы и затянуть винт обратно.

Статья по теме: Расчет вытяжки кухни по площади помещения
3. Вариант 3. Не практикуемый. На концах жил поставить обжимные гильзы, без пайки.

Важно! При подключении кабеля к вилке не забываем про контрольное зажимное кольцо, удерживающее кабель в корпусе вилки. Оно должно прижимать оболочку кабеля, а не отдельные провода.

Прямое электрическое подключение варочной панели

Если для электропитания варочной панели проложен гибкий кабель типа ПВС, то можно подключить панель напрямую. Прямое подключение панели к кабелем типа ВВГ, НЮМ не рекомендованы.

Подключать панель напрямую лучше через обжимные гильзы

Подключение жил кабеля без гильз возможно, но менее надежно. Так как варочная панель на гарантии не стоит её терять, сделав ненадежное подключение.

Как работать с обжимными гильзами

• Гильзы по типу подключения. НВ (вилка) или НК(кольцо);
• Клещи обжимные на провода 4 и 6 мм;
• Трубки ПВХ термоусадочные.

• Наденьте на провод трубку длиной 20-30 мм;
• Зачистите оболочку провода по длине ножки клеммы;
• Скрутите жилу по часовой стрелке;
• Вставьте жилу в клемму, так чтобы изоляция упёрлась в ножку. Зажмите ножку клещами;
• Наденьте трубку на ножку клеммы и нагрейте. Она плотно обожмет её;
• Теперь можно подключать кабель питания к колодке панели по вашей схеме подключения.

Важно

• При подключениях панели, не забывайте правила электробезопасности;
• Также не забывайте сначала пропускать электрические кабели через отверстия в мебели, а потом подключать.

Выводы

Независимо от выбранного способа, электрическое подключение варочной панели должно быть надежным, кабель электропитания должен быть не только подключен, но и зафиксирован либо на корпусе вилки, либо на корпусе панели.
