Давно планировал поставить чудо кнопочку и вот, свершилось! Ну неудобно мне пультом проводным! Да у меня есть тоже ДУ пульт, но — там задержка большая и это напрягает!

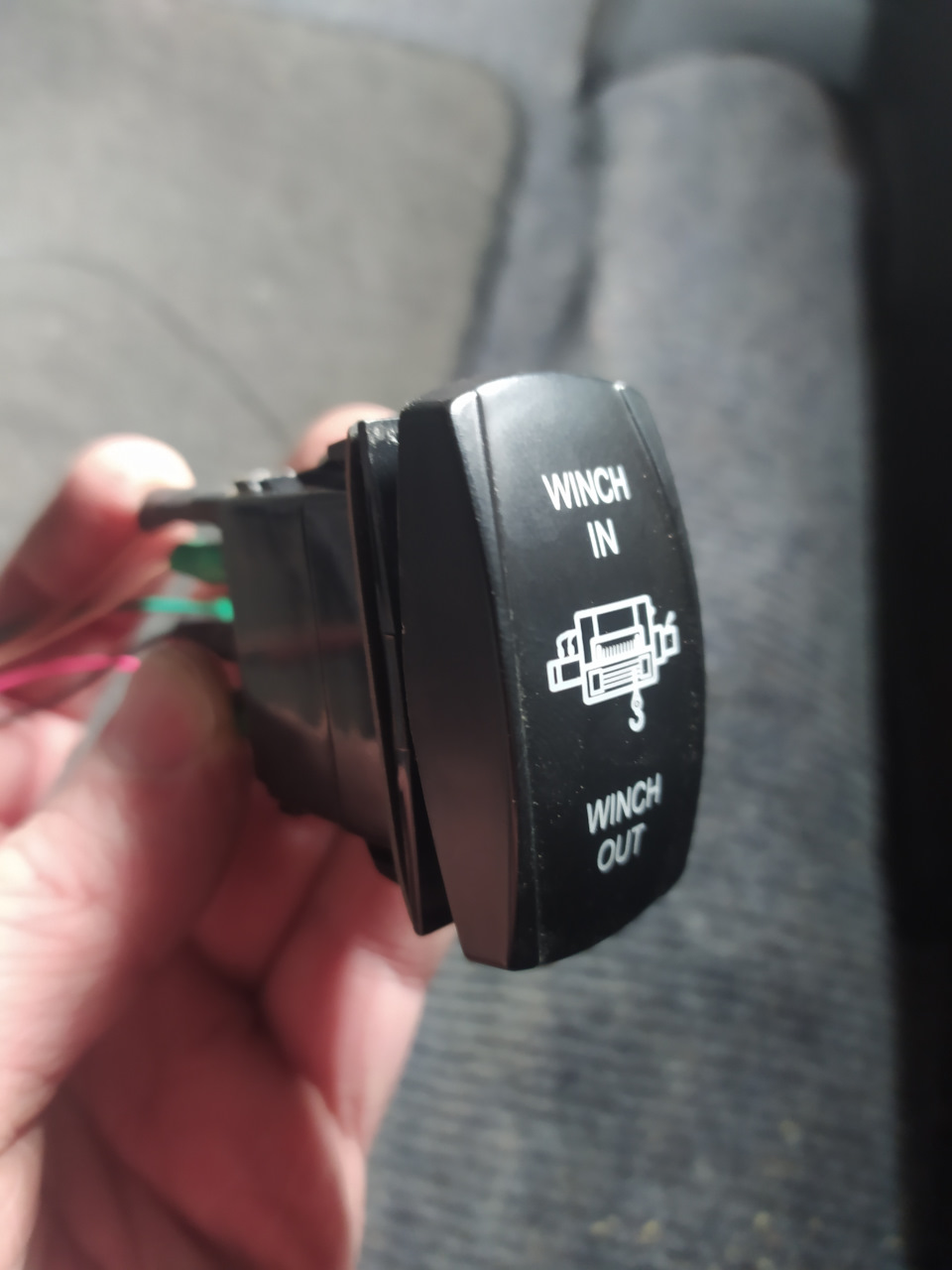

Кнопку заказывал на Алиэкспресс по хорошей цене a.Aliexpress.com/_ANEiou
Полный размер

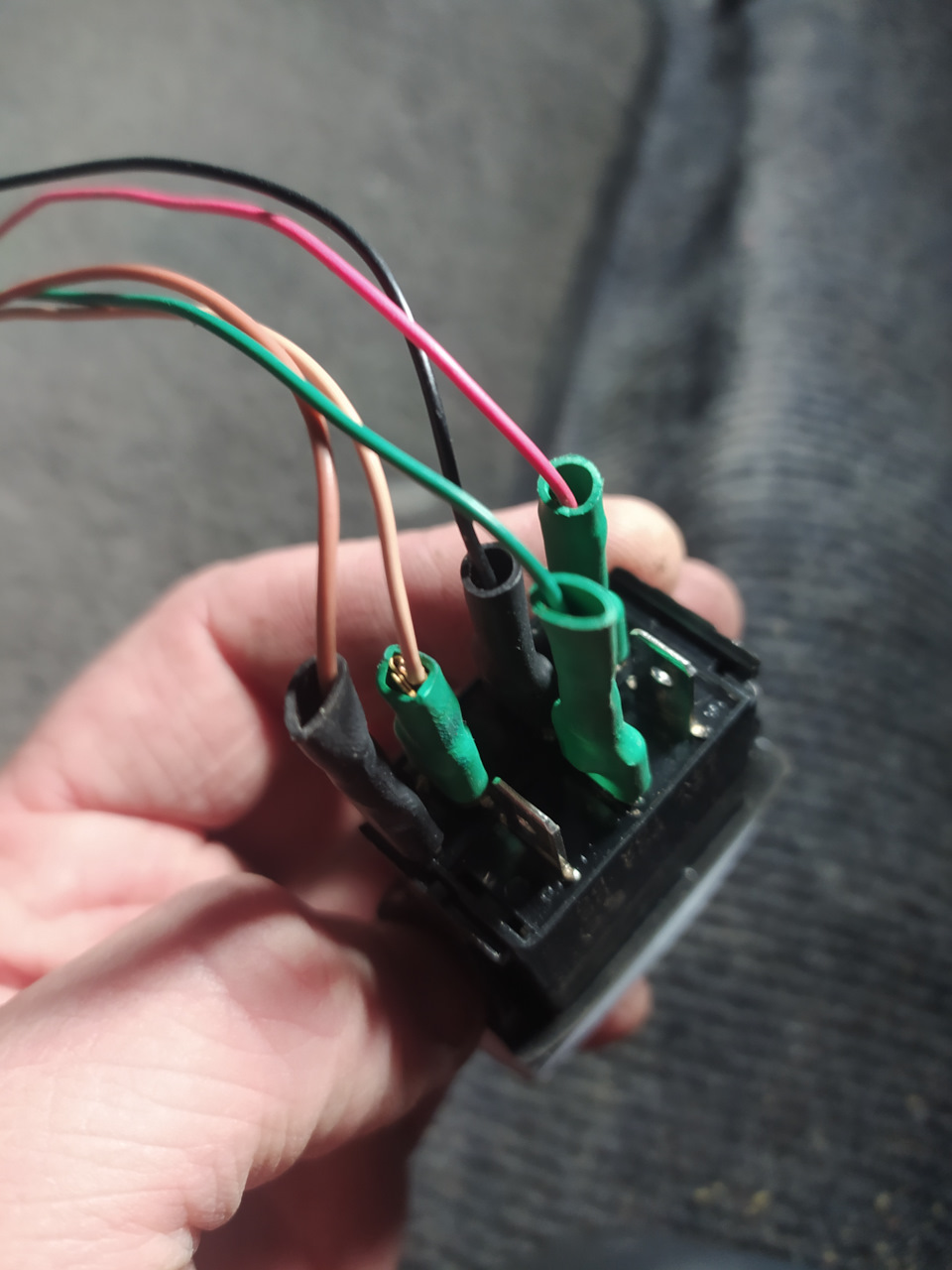

Клеммы отдельно покупал, подсоединил всё к кнопке
Полный размер
2 контакта + и — на подсветку, остальные 3 на управление лебёдки
Полный размер

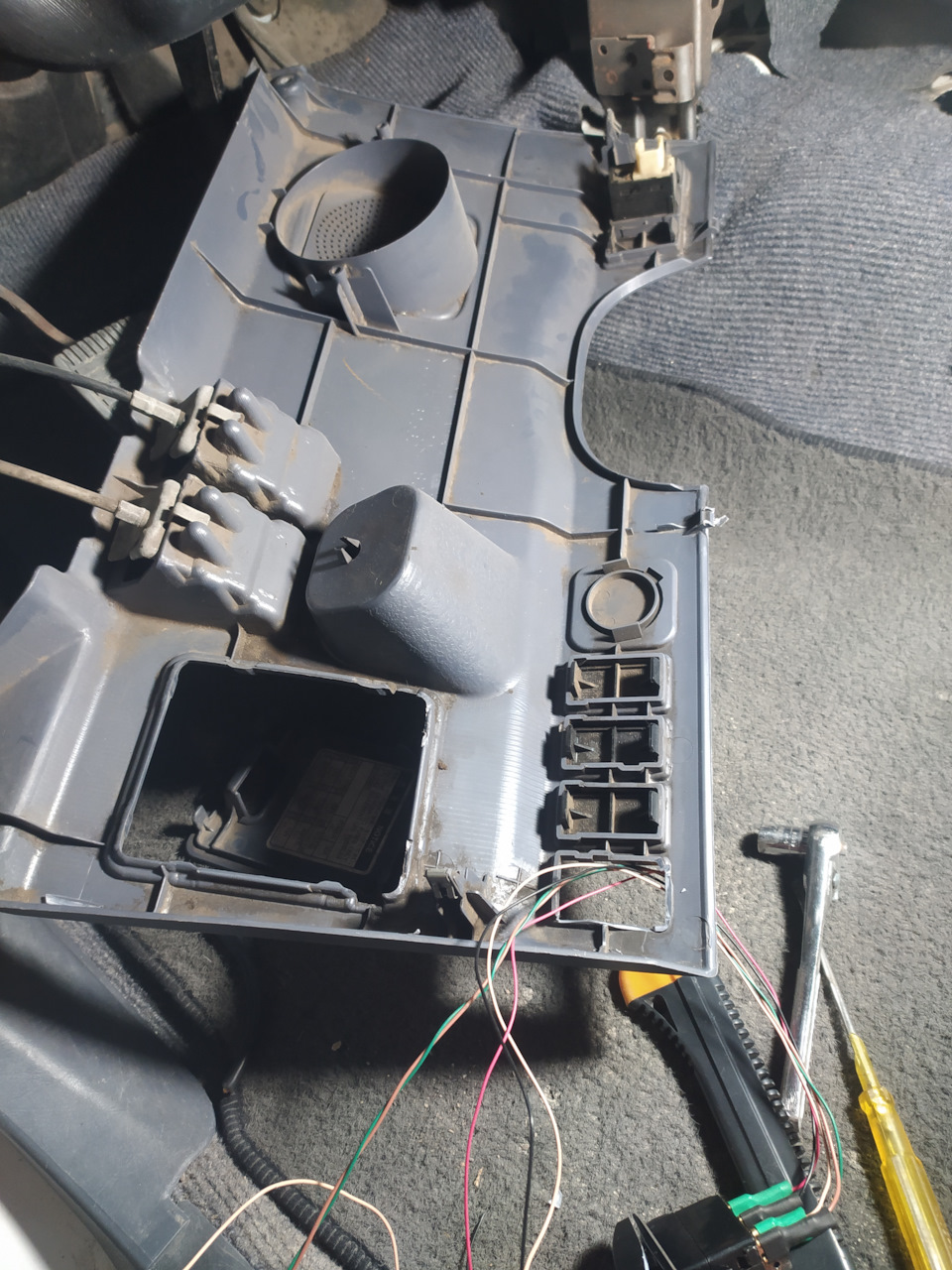

Снял пластиковую накладку, провёл провода
Правильное подключение радиопульта управления лебедкой
Я не стал заморачиваться и кнопку подключил в штатную проводку пульта лебёдки предварительно разобрав пульт лебёдки
Полный размер
Запомнил какой провод что делает и соответственно подключился к кнопке
Полный размер

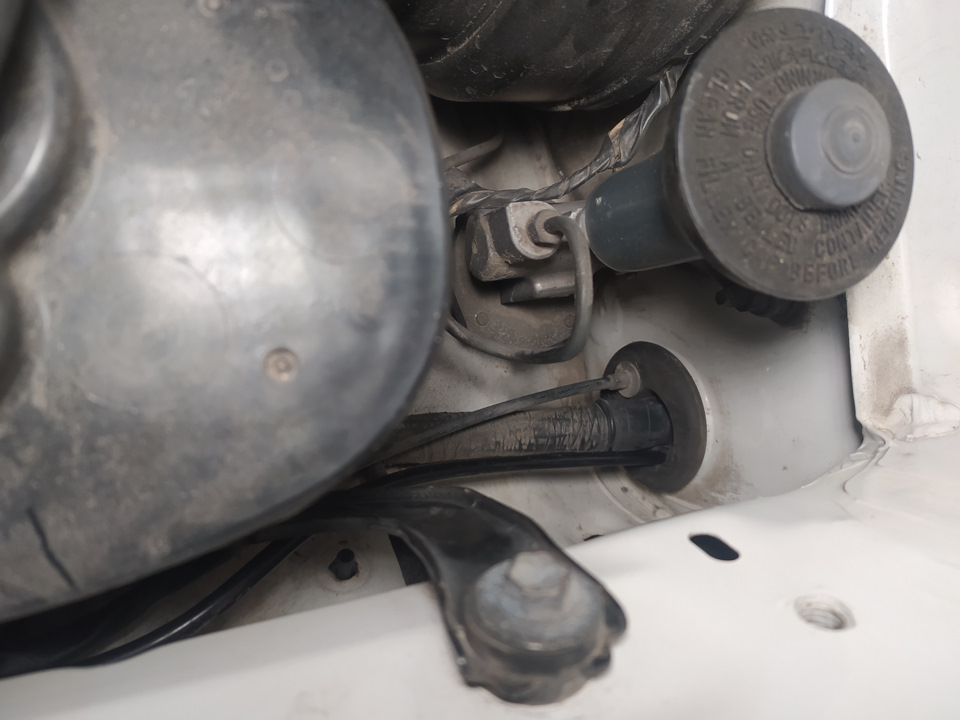

Штатный кабель от пульта лебёдки протянул в салон через резиновый уплотнитель
Полный размер

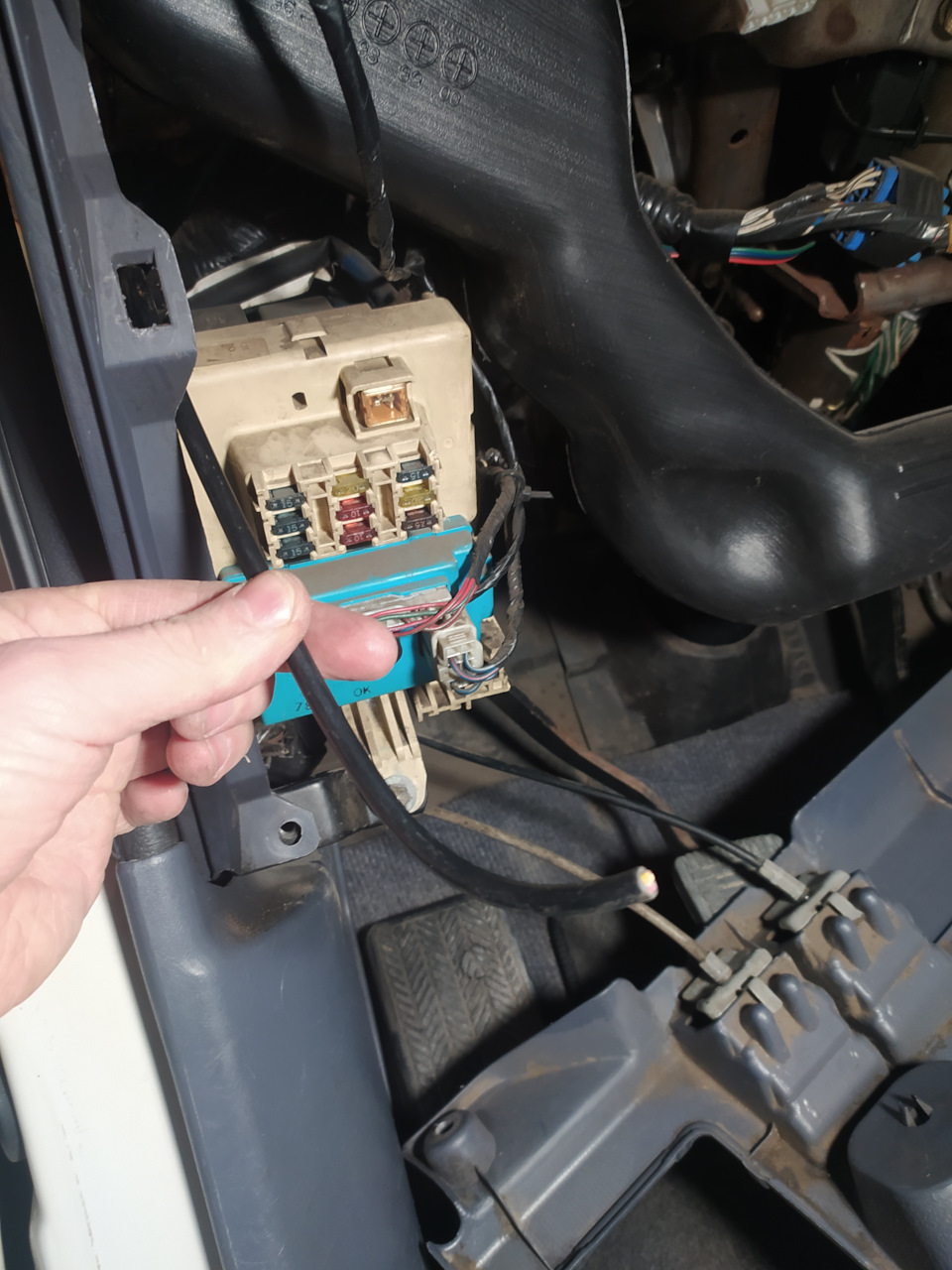

Провод в салоне уже
Полный размер

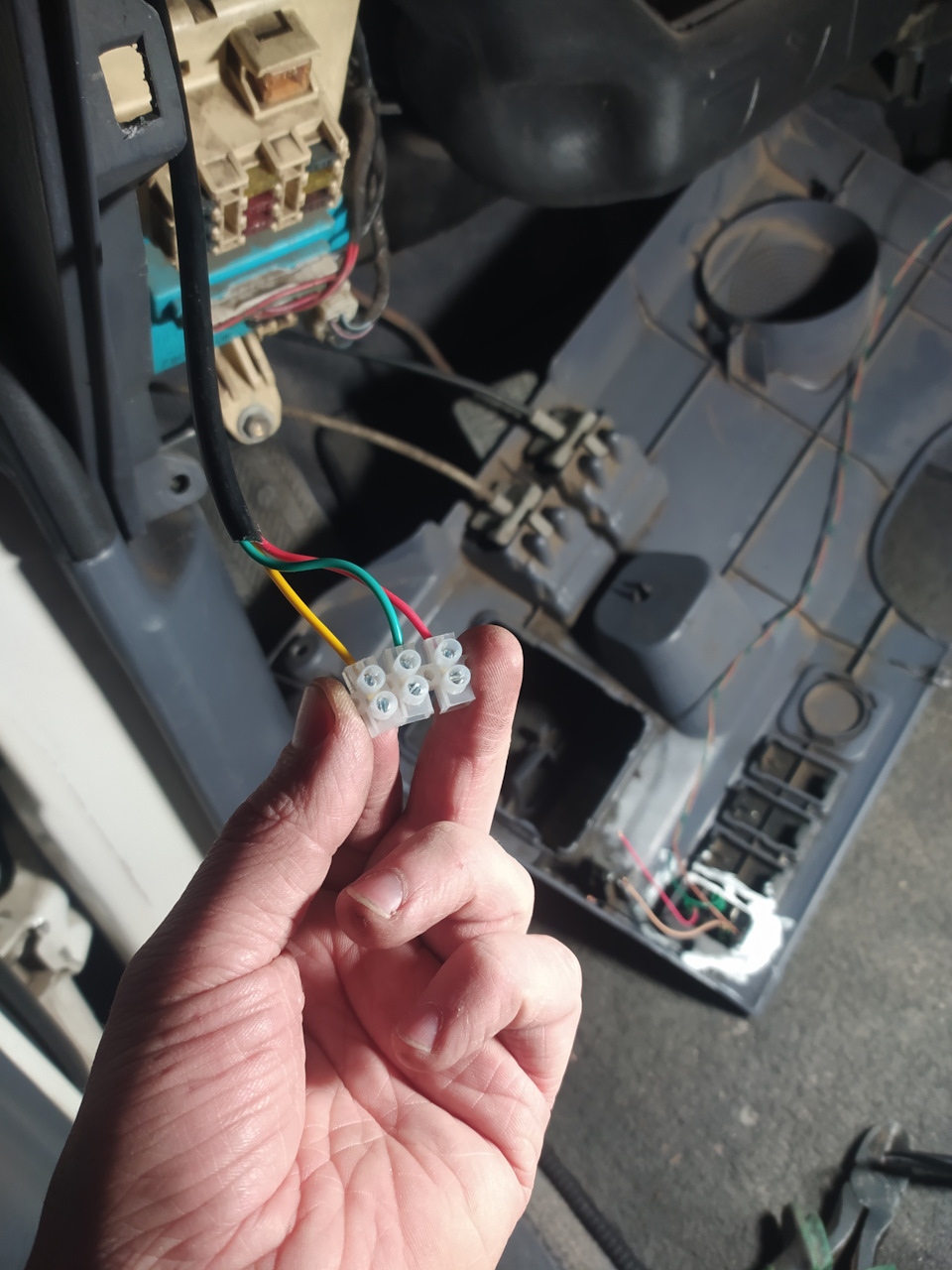

Зачистил провода и поставил такой клемник
Полный размер
Подсоединил и на всякий случай заизолировал
Можна было конечно просто скрутить провода или припаять, но вдруг придётся снять накладку, короче как то так…
Полный размер

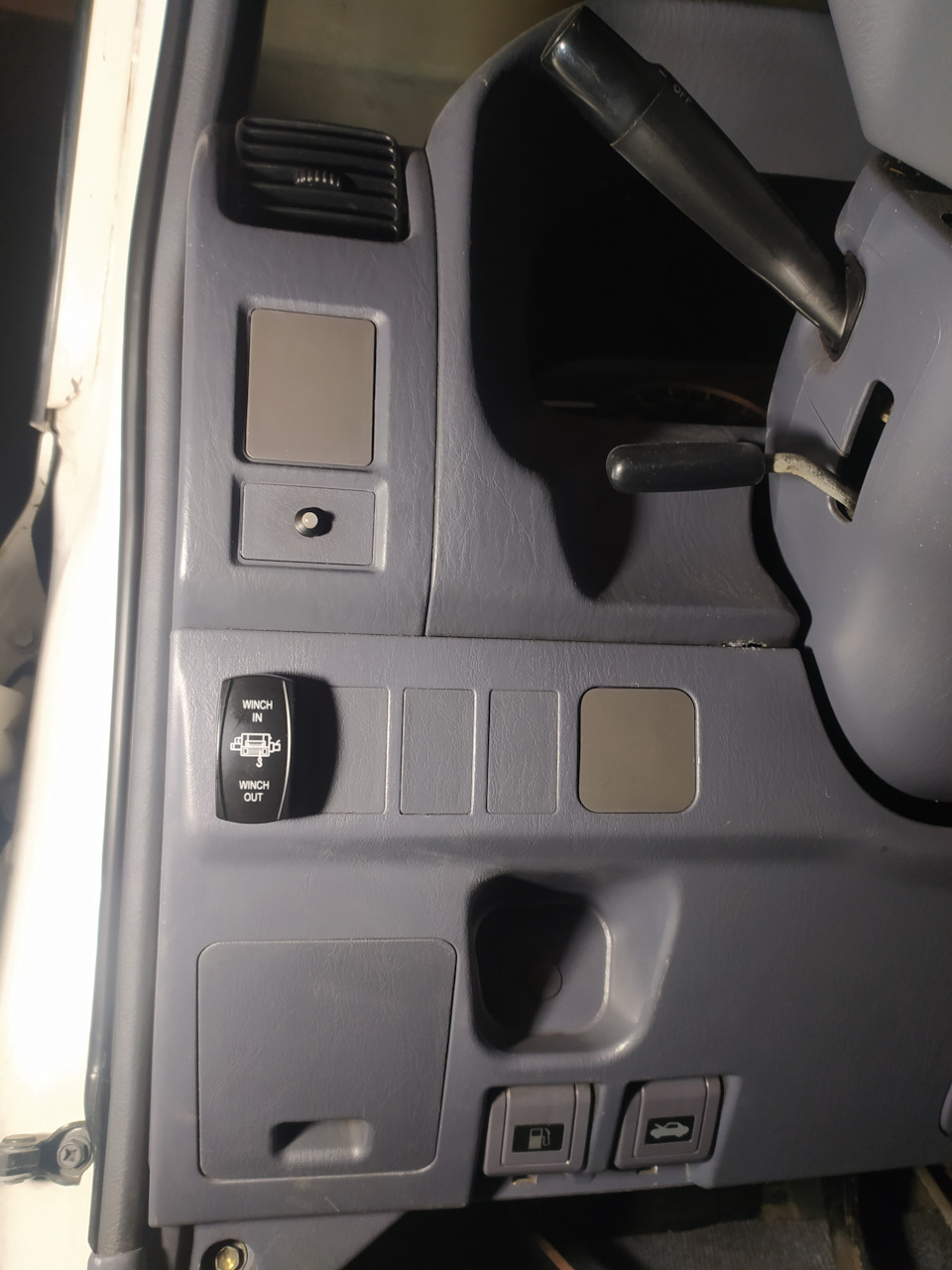

Прикрутил пластик и поставил кнопку
Готово! Всё чётко работает и без задержек!
Источник: www.drive2.ru
Подключение лебедки, соленоида и пульта управления
- 20 февраля 2022
- Отзывов:
- Просмотров: 31889
В данной статье вы найдете схемы подключения электрической лебедки, соленоида, блока моносоленоида, реле грюнера, различных пультов и радиопультов. Подключение различается от типов мотора и соленоида.
Мотор на «магнитах» (2 контакта)
Мотор «на обмотках» (3 контакта + масса)
Тут мы имеем 4 контакта: А (+), F1 и F2 (контакты обмотки статоров), 4й (масса) — контакт к которому идет минус от аккумулятора, обычно расположен в нижней части мотора. Обозначения и цвет контактов на самих лебедках могут различаться от модели к модели, но сама суть остается та же.
Не забывайте замыкать «массу» лебедки с «минусом» соленоида. На моторе для этого предусмотрен тонкий черный кабель.
Основные примеры цветов и обозначений на моторе:
- желтый, черный, красный (F1 и F2 — желтый и черный, A (+) — красный и 4й контакт без обозначения — это масса);
- желтый, красный, синий (F1 и F2 — желтый и красный, A (+) — синий и 4й контакт без обозначения — это масса);
- A, B, C, D — (чаще всего F1 и F2 находятся рядом, А (+) будет ближе к крышке, у щеточного узла, масса на корпусе).
Фото подключения приемника радиоуправления
Толстый красный провод подключенный к соленоиду это плюсовой провод от аккумулятора.
Схемы установки и подключения соленоида
Это переключатель, который активируется пультом, подключенным к нему, и направляет заряд от плюса (+) аккумулятора в необходимый нам контакт мотора (смотка или размотка). Они представлены в двух вариантах исполнения: бочонки и моноблок.
Бочонок
Схема подключения бочонков
Моноблок (моносоленоид)
Схемы подключения автомобильных лебедок
Схемы подключения ATV лебедок
Подключение реле грюнера (Gruner)
Как и обычный отключатель плюса Грюнер выполняет функцию отключения питания от лебедки, защищая вас от ее случайного включения. В случае самопроизвольного включения лебедка в лучшем случае сворачивает саму себя (и вы остаетесь без дорогостоящей техники), а в худшем — и весь бампер автомобиля.
Как включить лебедку без соленоида?
Если после нажатия кнопок на пульте управления, ваша лебедка не начала работу, можно подключить ее напрямую к аккумулятору без соленоида.
«Минус» от аккумулятора замкнуть с «массой» на моторе.
Для смотки необходимо подать «плюс» от аккумулятора на «F1», а «F2» соединить с «А».
Для размотки необходимо подать «плюс» от аккумулятора на «F2», а «F1» соединить с «А».
Как проверить соленоид?
Требуется составить стандартную цепь из аккумулятора, соленоида и лебедки. После этого поочередно замкнуть «плюс» соленоида с контактами управления (1) и (3).
Контакты F1 и F2 лебедки соединяем с F1 и F2 соленоида, A («плюс» щеток мотора) соединяем с контактом A соленоида, тонким кабелем соединяем «массу» лебедки с «минусом» соленоида.
От аккумулятора мы бросаем «минус» на «массу» лебедки, «плюс» на контакт «плюса» соленоида, после чего поочередно замыкаем «плюс» соленоида с любым из контактов: «1» (смотки) или «3» (размотки).
Если после указанного действия лебедка начала работать, то соленоид исправен.
Как проверить пульт?
Первым делом проверьте соленоид, как сказано выше. Если соленоид работает исправно в обе стороны, а на пульт лебедка не реагирует — значит вам нужен новый пульт.
Последствия неправильного подключения
Люди ошибаются, но при подключении лебедки будьте крайне внимательными. Некоторые ошибки влекут за собой неудобства, а другие могут вызвать серьезные проблемы.
Не страшные ошибки
- перепутать «F1» и «F2»? Поменяются местами намотка и размотка на пульте управления.
- перепутать «F1» (или «F2») с «А»? Лебёдка будет работать только в одну сторону.
- поменять местами «1» и «3» управления? Поменяются местами намотка и размотка на пульте управления.
- перепутать на соленоиде «-» («2») и «1» («3»)? Соленоид будет щелкать, а лебедка работать только в одну сторону (намотка/размотка)
- не замкнуть «массу» лебедки с «минусом» соленоида? Просто не будет работать лебедка.
Ошибки с последствиями
- «массу» и «+» поменять местами? Если сама лебёдка не касается кузова/рамы машины, или её корпус сильно окислен, то ничего не изменится. Но не будет работать радиопульт. Если лебёдка хорошо стоит на массе, то произойдет короткое замыкание.
- «массу» перепутать с силовыми контактами мотора («F1», «F2», «A»)? Короткое замыкание обеспечено.
- перепутать на соленоиде «А» и «+»? На статор мотора будет постоянно подаваться «+»(если стоит выключатель лебёдки, то это и не так критично). В условиях влажности обмотка статора, рано или поздно, начнет пробивать на корпус и медь обмотки будет разлагаться.
Установить лебедку на ваш автомобиль, квадроцикл или другую технику можно несколькими способами с помощью:
- скрытой площадки в штатный бампер;
- открытой площадки на штатный бампер;
- переносной площадки, соединяющейся с фаркопом (под квадрат 50*50);
- силового бампера.
Узнать больше и выбрать подходящую вам, вы можете в данных разделах:
- площадки и все для монтажа;
- силовые бампера;
- выбор лебедки и способа установки под конкретную машину.
Вопросы по подключению приобретенных у нас лебедок, соленоидов и пультов можно задать по телефонам, указанным на сайте. В продаже есть все необходимое для монтажа и подключения лебедки.
Источник: electrolebedka.ru
Пульт ДУ для автомобильной лебедки
Два, пожалуй, самых отличительных атрибута внедорожника — это грязевые колеса и лебедка. И в случае колес, будь то злые «сильвера» или болотные «боггеры», их установка лишь отодвигает глубже в лес тот момент, когда нужно идти за трактором. А вот установки лебедки — это, своего рода некая гарантия возврата домой.
Есть люди, которые на внедорожник ее ставят потому, что «круто», есть те, кто используют ее пару раз на рыбалке. Но есть еще две категории людей, которые используют её постоянно — спортсмены и покатушечники. Я, наверное, отнесу себя к последней категории — в спорте участвую не на результат, а для удовольствия и стараюсь не пропускать выезды по выходным.
Собственно, в электрической лебедка все прекрасно, кроме ее «интерфейса»: в стоке это блок соленоидов с разъёмом для подключения проводного пульта длинной метр-два.
Проводной пульт — очень большое неудобство. Если его не подключил заранее, то при засаживании машины в грязищу нужно достать пульт из багажника/рундука, открыть капот, подключить пульт, вывести кабель так, чтобы его не заломило капотом, закрыть капот. Делать это стоя, порой, по колено в жиже мало приятного. Так же, если при езде оставлять пульт под дворниками во время езды — он то и дело норовит оттуда улететь или остаться вместе с ветками. Протягивать его в салон через стекло тоже накладно.
После моего прошлого обзора на самодельную автомобильную зарядку для ноута мне написала некто Яна из Банггуда и предложила что-нибудь на обзор. Я до этого никогда еще на заказ не писал, но увидев в списке то самое беспроводное управление лебедкой уже не смог отказаться 🙂
Для любителей распаковки
Пришла посылка за 16 дней изрядно побитая почтой, но хорошая упаковка даже такой, казалось бы неприхотливой штуки, несомненно, порадовала.
Пенка намотана в два оборота вокруг коробки
Внутри картонной коробки набор находится в пакете из пупырки.
Я думаю, деформировать такую капусту будет весьма проблематично
Набор для установки состоит из пульта, приёмника и инструкции.
На пульте и приёмнике имеются наклейки с указанием диапазона рабочей частоты и модели.
На пульте есть две кнопки — смотка и размотка, выключатель питания и индикатор работы. Питается сие чудо от одной 12В батарейки — весьма неудобный формат, но других я не видел. Батарейка, кстати, идет в комплекте, что является несомненным плюсом.
На тыльной стороне платы пульта нет абсолютно ничего интересного, кроме печатной антенны, ее транзистора и щепотки smd рассыпухи.
На лицевой стороне из выдающегося есть кварц на 433 МГц и кодер PT2262. Данный кодер способен в зависимости от заданной входной комбинации выдавать 531441 код уже амплитудно модулированным радиосигналом на выходе пина VT (Valid Transmission). Его (сигнал) остается только немного усилить транзистором и подать на антенну.
Как-то давно мне товарищ-походник подарил такой же с виду пульт от лебедки, который он нашел в лесу. После долгих раскопок радиохлама я его нашел и решил сравнить со своим.
Литье корпуса почти идентичное. Разница только в том, что на старом нет крышки для замены батарейки, нужно разбирать полностью. Еще присутствует некая наклейка, может в цифрах зашифрована та самая комбинация.
Спереди без отличий.
По внутренностям с первого взгляда понятно, что все сходства на корпусе и закончились — печатки и комплектующие разные. На старом пульте кодер выполнен в планарном корпусе, и это уже HS1527. Код формируется на входе четырьмя пинами, а на выходе доступно 20 бит информации (1 048 576 вариантов смодулированного сигнала).
Спереди в целом все то же, только транзистор в выводном корпусе — видимо, у кого-то были их огромные запасы.
Дальше — интересней. Приемный блок никак не хотел разбираться, как бы я не пытался его деформировать. К его чести он оказался герметично спаян, причем, даже там, где выходят провода. Безусловно, это плюс в эксплуатации, но нам-то нужно разобрать 🙂
Вооружившись феном от паяльной станции и скальпелем я начал планомерно прогревать торцы коробочки до размягчения пластика и по мягкому разрезать.
Получилось не очень аккуратно, но и не слишком деструктивно.
Как видно, тут все немного сложнее, чем в пульте, но это только на вид. Схему можно условно разделать на три части:
— приемная часть реализована на микросхеме SYN470R. Кварц на плате задает частоту, на которой будет работать приемник в его рабочем диапазоне (315-433 МГц)
Наш кварц, судя по формуле из даташита, задает частоту 433.920 МГц.
— Выход приемника заведен на дешифрующую часть схемы собранную на LX2272-L4 она же PT2272. Это декодер той самой нашей микросхемы PT2264 из пульта. Собственно, они и сделаны друг для друга и используются, как правило парой. Эта микросхема дешифрует полученный сигнал и выставляет единицу на одном из 4 выходных пинов. Таким образом можно коммутировать напрямую 4 нагрузки или до 16 при помощи простого дешифратора.
— третья часть — силовая. Тут находятся реле, чтобы коммутировать мощную нагрузку. Для автомобильного применения, судя по их маркировке, они могут коммутировать аж 20 Ампер. Провода, конечно, на такое не рассчитаны, но у нас и токи в соленоиде в пару Ампер всего.
Теперь о неприятном — плата не отмыта от флюса, пайка сносная — ничего нигде не торчит и потенциально не закоротит от вибрации в моторном отсеке. Один фильтрующий питание конденсатор китайцы зажали, на его место можно впаять 25В 47 мкФ или больше — сколько влезет по размеру.
Антенна. Она в этом приемнике выполнена, как не сложно догадаться, проводом (синим). Так как наш приемник работает на частоте 433.92 МГц (длина волны 0,691 метра), то оптимальная антенна — «четвертушка» (длинна антенны — четверть длинны волны) должна быть 0.173 метра или 17.5 см. По факту наш синий провод имеет длину ~19,5см и согласована на прием на частоте ~385 МГц.
Можно исправить ножницами, а можно и забить. Потому что все это игрушка, а не радиоаппаратура.
Дабы проверить насколько теория расходится с практикой измеряю на какой частоте по факту работает пульт:
На спектра видно, что центральная частота у сигнала стоит на ~434МГц. Можно было бы указать точнее, но она по неподдающимся закономерностям гуляет аж до 10КГц. Приемник засоряет эфир в обе сторона аж 150 КГц от центальной частоты, и ко всему дает очень много гармоник. Этим, в какой-то степени компенсируется возможное непопадание приемника на точную частоту пульта.
Так как вся подноготная этих поделок уже перетёрта, то можно приступать к монтажу непосредственно в машину.
У меня блок соленоидов закреплен под капотом возле аккумулятора — это и достаточно высоко (не каждый раз мокнет в луже) и длину проводов можно сократить, ведь на токах 400-700А на каждом сантиметре уже будет чувствоваться падение напряжения, а соответственно и мощности.
В подсоединении нет абсолютно ничего сложного, все делается согласно инструкции:
Черный — масса (-)
Красный — плюс (+)
Желтый — намотка
Белый — размотка
Синий — болтается
Я для теста просто подоткнул все проводки под клеммы. Все заработало.
Затем уже капитально притянул все болтиками и засунул приемник во внутрь коробки с соленоидами. Антенна осталась болтаться вниз. Это, конечно, не лучший вариант. По уму нужно было ее отрезать, напаять 10 см коаксиала, а к нему уже подсоединить хоть какую-то антенну-пружинку на нужную частоту резонанса, но было лень, и на 10-20 метрах оно будет работать и на гвоздь вбитый в корпус приемника 🙂
Одна неприятность возникла с клеммами приемника, которые идут на контакты намотки-размотки на соленоиде. Они оказались под болт М5, а у меня на соленоиде болты М3. Клемм, чтобы переобжать в гараже не было, поэтому я немного сжал по бокам клемму, чтобы она была похоже на овал. Так ее и притянул.
После сборки корпуса даже не видно, что что-то изменилось 🙂
Я вот, только подумал — а не повредит ли приемнику появившееся напряжение на желтом или белом проводе, если использовать проводной пульт. Скорее всего — ничего. 12В пойдет на висящий в воздухе внутри реле контакт. Даже если зажать, например, размотку на проводном и ДУ пульте, то тоже ничего плохого не случится — в схеме падения напряжения почти нет и разности потенциалов по 12В или земле внутри блока ДУ не должно быть.
А вот если на проводном нажать намотку — а на ДУ размотку — уже нужно думать. Лебедке ничего не грозит — логика соленоида не позволит произойти нехорошему, а ДУ может и пострадать.
Хотя, я ни об одном таком случае не слышал.
Стоит отметить несколько нюансов работы, характерных, пожалуй, для всех подобных устройств:
— Задержка включения. После нажатия/отпускания кнопки на пульте ДУ реле на приемнике отрабатывает спустя 0,5-1С. Стоит это учесть при работе с такой опасной вещью как лебедка — можно замотать конец троса в клюз и долго доставать его оттуда. Я уж молчу про конечности.
— Так как система работает в LPD диапазоне, то она будет давиться радиостанциями включенными на передачу в смежной частоте (или их гармониками). Например наша джиперская частота — 433,200 запросто переезжает пятью ваттами передатчик лебедки на расстоянии в пару метров (а то и больше). Пока вы говорите лебедка не мотает. Как выход — передвинуться по частоте на радиостанции.
В дополнение сняли небольшое видео:
В целом — я набором очень доволен, ведь это:
— Быстрая работа
— Нет болтающихся проводов пульта
— Свободные руки
— Чистые ноги 🙂
К покупке крайне рекомендую всем владельцам лебедок.
Просьба об ошибках, неточностях и предложениях сообщать в личные сообщения.
