Многие задаются вопросом, как правильно паять SMD-компоненты. Но перед тем как разобраться с этой проблемой, необходимо уточнить, что же это за элементы. Surface Mounted Devices – в переводе с английского это выражение означает компоненты для поверхностного монтажа. Главным их достоинством является большая, нежели у обычных деталей, монтажная плотность.

Этот аспект влияет на использование SMD-элементов в массовом производстве печатных плат, а также на их экономичность и технологичность монтажа. Обычные детали, у которых выводы проволочного типа, утратили свое широкое применение наряду с быстрорастущей популярностью SMD-компонентов.

Ошибки и основные принцип пайки

Некоторые умельцы утверждают, что паять такие элементы своими руками очень сложно и довольно неудобно. На самом деле, аналогичные работы с ТН-компонентами проводить намного труднее. И вообще эти два вида деталей применяются в различных областях электроники. Однако многие совершают определенные ошибки при пайке SMD-компонентов в домашних условиях.

🔥СВЕРШИЛОСЬ! БЮДЖЕТНЫЙ НИЖНИЙ ПОДОГРЕВ ПАЯЕМ SMD НА ОЧЕНЬ ЛЕГКОМ НЕДОРОГОМ КОМПАКТНОМ НАГРЕВАТЕЛЕ

Главной проблемой, с которой сталкиваются любители, является выбор тонкого жала на паяльник. Это связано с существованием мнения о том, что при паянии обычным паяльником можно заляпать оловом ножки SMD-контактов. В итоге процесс паяния проходит долго и мучительно. Такое суждение нельзя считать верным, так как в этих процессах существенную роль играет капиллярный эффект, поверхностное натяжение, а также сила смачивания. Игнорирование этих дополнительных хитростей усложняет выполнение работы своими руками.

Чтобы правильно паять SMD-компоненты, необходимо придерживаться определенных действий. Для начала прикладывают жало паяльника к ножкам взятого элемента. Вследствие этого начинает расти температура и плавиться олово, которое в итоге полностью обтекает ножку данного компонента. Этот процесс называется силой смачивания.

В это же мгновение происходит затекание олова под ножку, что объясняется капиллярным эффектом. Вместе со смачиванием ножки происходит аналогичное действие на самой плате. В итоге получается равномерно залитая связка платы с ножками.

Контакта припоя с соседними ножками не происходит из-за того, что начинает действовать сила натяжения, формирующая отдельные капли олова. Очевидно, что описанные процессы протекают сами по себе, лишь с небольшим участием паяльщика, который только разогревает паяльником ножки детали. При работе с очень маленькими элементами возможно их прилипание к жалу паяльника. Чтобы этого не произошло, обе стороны припаивают по отдельности.

Пайка в заводских условиях

Этот процесс происходит на основе группового метода. Пайка SMD-компонентов выполняется с помощью специальной паяльной пасты, которая равномерно распределяется тончайшим слоем на подготовленную печатную плату, где уже имеются контактные площадки. Этот способ нанесения называется шелкографией. Применяемый материал по своему виду и консистенции напоминает зубную пасту.

Этот порошок состоит из припоя, в который добавлен и перемешан флюс. Процесс нанесения выполняется автоматически при прохождении печатной платы по конвейеру.

Далее установленные по ленте движения роботы раскладывают в нужном порядке все необходимые элементы. Детали в процессе передвижения платы прочно удерживаются на установленном месте за счет достаточной липкости паяльной пасты. Следующим этапом происходит нагрев конструкции в специальной печи до температуры, которая немного больше той, при которой плавится припой.

В итоге такого нагрева происходит расплавление припоя и обтекание его вокруг ножек компонентов, а флюс испаряется. Этот процесс и делает детали припаянными на свои посадочные места. После печки плате дают остыть, и все готово.

Необходимые материалы и инструменты

Для того чтобы своими руками выполнять работы по впаиванию SMD-компонентов, понадобится наличие определенных инструментов и расходных материалов, к которым можно отнести следующие:

• паяльник для пайки SMD-контактов;
• пинцет и бокорезы;
• шило или игла с острым концом;
• припой;
• увеличительное стекло или лупа, которые необходимы при работе с очень мелкими деталями;
• нейтральный жидкий флюс безотмывочного типа;
• шприц, с помощью которого можно наносить флюс;
• при отсутствии последнего материала можно обойтись спиртовым раствором канифоли;
• для удобства паяния мастера пользуются специальным паяльным феном.

Использование флюса просто необходимо, и он должен быть жидким. В таком состоянии этот материал обезжиривает рабочую поверхность, а также убирает образовавшиеся окислы на паяемом металле. В результате этого на припое появляется оптимальная сила смачивания, и капля для пайки лучше сохраняет свою форму, что облегчает весь процесс работы и исключает образование «соплей». Использование спиртового раствора канифоли не позволит добиться значимого результата, да и образовавшийся белый налет вряд ли удастся убрать.

Очень важен выбор паяльника. Лучше всего подходит такой инструмент, у которого возможна регулировка температуры. Это позволяет не переживать за возможность повреждения деталей перегревом, но этот нюанс не касается моментов, когда требуется выпаивать SMD-компоненты. Любая паяемая деталь способна выдерживать температуру около 250–300 °С, что обеспечивает регулируемый паяльник. При отсутствии такого устройства можно воспользоваться аналогичным инструментом мощностью от 20 до 30 Вт, рассчитанным на напряжение 12–36 В.

Использование паяльника на 220 В приведет к не лучшим последствиям. Это связано с высокой температурой нагрева его жала, под действием которой жидкий флюс быстро улетучивается и не позволяет эффективно смачивать детали припоем.

Специалисты не советуют пользоваться паяльником с конусным жалом, так как припой трудно наносить на детали и тратится уйма времени. Наиболее эффективным считается жало под названием «Микроволна». Очевидным его преимуществом является небольшое отверстие на срезе для более удобного захвата припоя в нужном количестве. Еще с таким жалом на паяльнике удобно собирать излишки пайки.

Использовать припой можно любой, но лучше применять тонкую проволочку, с помощью которой комфортно дозировать количество используемого материала. Паяемая деталь при помощи такой проволочки будет лучше обработана за счет более удобного доступа к ней.

Как паять SMD-компоненты?

Порядок работ

Процесс пайки при тщательном подходе к теории и получении определенного опыта не является сложным. Итак, можно всю процедуру разделить на несколько пунктов:

1. Необходимо поместить SMD-компоненты на специальные контактные площадки, расположенные на плате.
2. Наносится жидкий флюс на ножки детали и нагревается компонент при помощи жала паяльника.
3. Под действием температуры происходит заливание контактных площадок и самих ножек детали.
4. После заливки отводится паяльник и дается время на остывание компонента. Когда припой остыл — работа выполнена.

При выполнении аналогичных действий с микросхемой процесс пайки немного отличается от вышеприведенного. Технология будет выглядеть следующим образом:

1. Ножки SMD-компонентов устанавливаются точно на свои контактные места.
2. В местах контактных площадок выполняется смачивание флюсом.
3. Для точного попадания детали на посадочное место необходимо сначала припаять одну ее крайнюю ножку, после чего компонент легко выставляется.
4. Дальнейшая пайка выполняется с предельной аккуратностью, и припой наносится на все ножки. Излишки припоя устраняются жалом паяльника.

Как паять при помощи фена?

При таком способе пайки необходимо смазать посадочные места специальной пастой. Затем на контактную площадку укладывается необходимая деталь — помимо компонентов это могут быть резисторы, транзисторы, конденсаторы и т. д. Для удобства можно воспользоваться пинцетом. После этого деталь нагревается горячим воздухом, подаваемым из фена, температурой около 250º C. Как и в предыдущих примерах пайки, флюс под действием температуры испаряется и плавится припой, тем самым заливая контактные дорожки и ножки деталей. Затем отводится фен, и плата начинает остывать. При полном остывании можно считать пайку оконченной.

Источник: lampagid.ru

Паяльная печь для smd компонентов.

Можно конечно, обойтись и феном с паяльником… но если нужно собрать десяток платок в день? А если три десятка? Да еще при пайке феном очень часты «не-пропаи» ( или, что еще хуже — перегрев. Вообщем, рано или поздно, потребуется такой девайс, особенно когда нужно собрать небольшую серию платок.

Полный размер

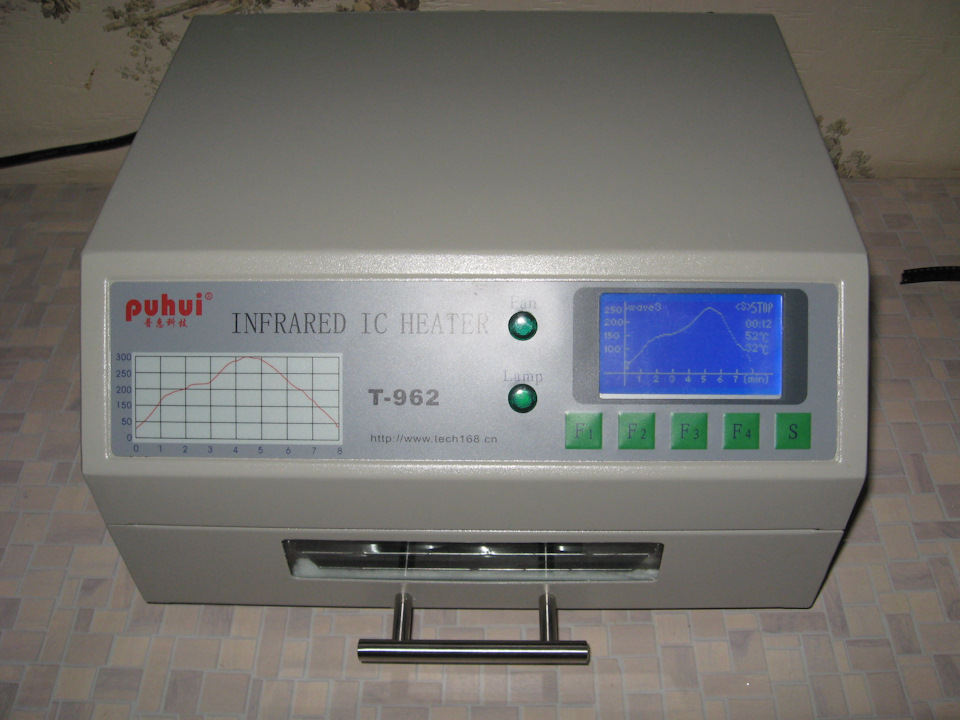

Сама печка полностью металлическая, сделано все аккуратно — придраться особо не к чему. Хотя я себя не считаю «особо придирчивым» ))
Печь оплавляет паяльную пасту нагревом по определенной программе — графику. Профили пайки можно выбрать — 6 «стандартных» и два можно создать своих. Все это отображается на простеньком экранчике. Менюшки очень простые, на изучение требуется буквально 5-10 минут. Языки меню — английский, и конечно, китайский ))

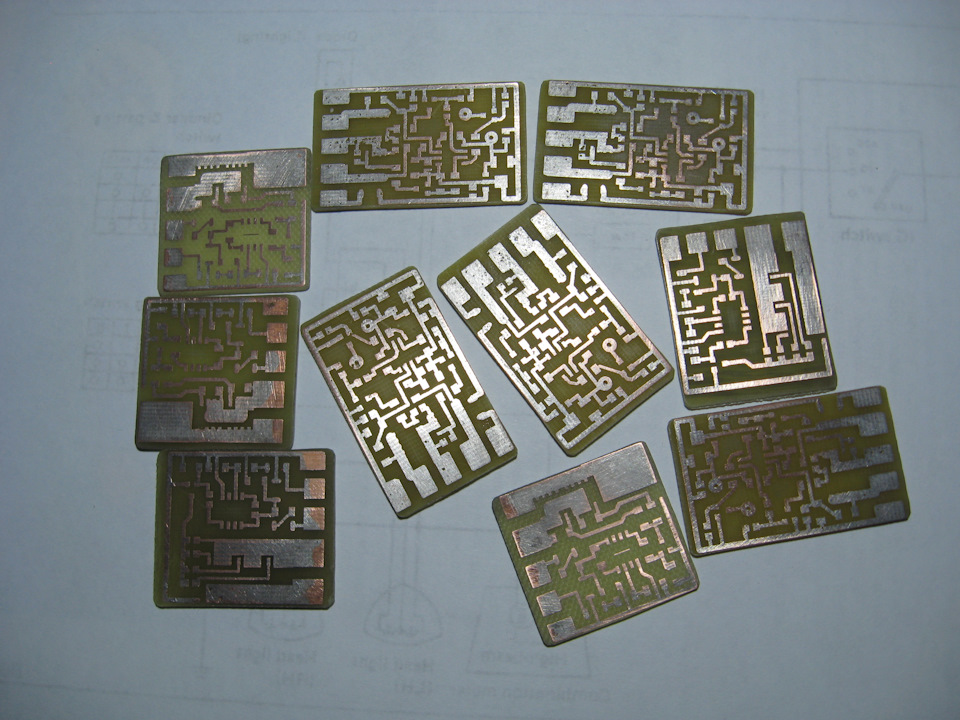

Не откладывая в долгий ящик — тестируем. Для этого пригодился десяток старых, «косячных» платок.
Немного их почистил

Полный размер

Так же, кстати пришлись дохлые, но еще не паяные SMDшки. Наносим пасту, раскладываем детальки и загружаем в печку:

Полный размер

Выбираем профиль и запускаем. Я, заранее чуть «потыкав» кнопочки, выбрал №3

Полный размер

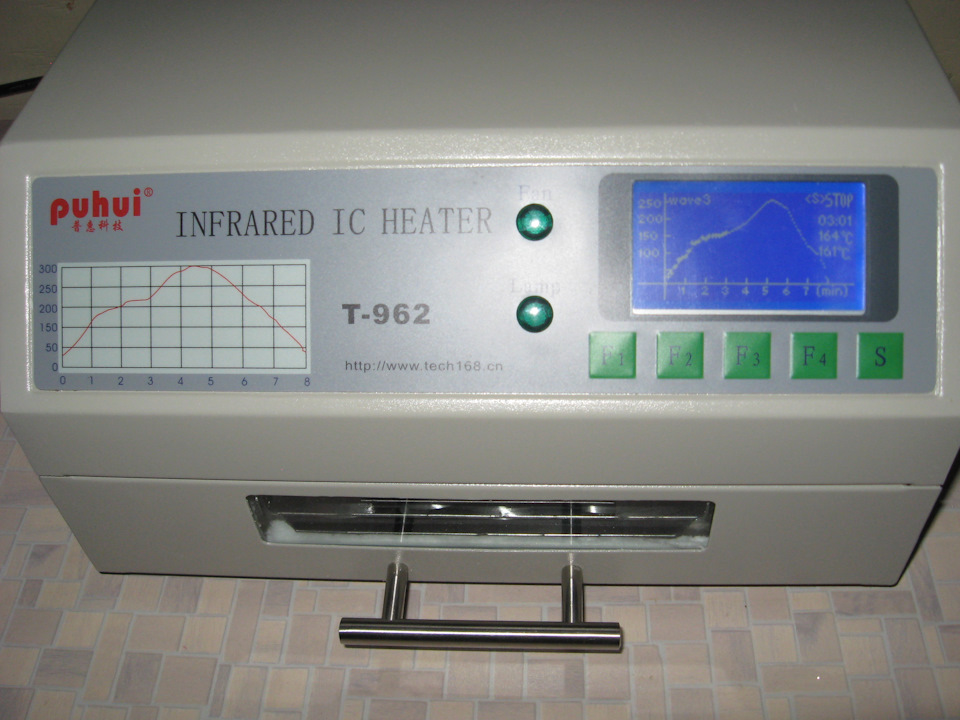

По мере прогрева печка рисует график температуры: медленный прогрев, пайка, остывание…

Полный размер

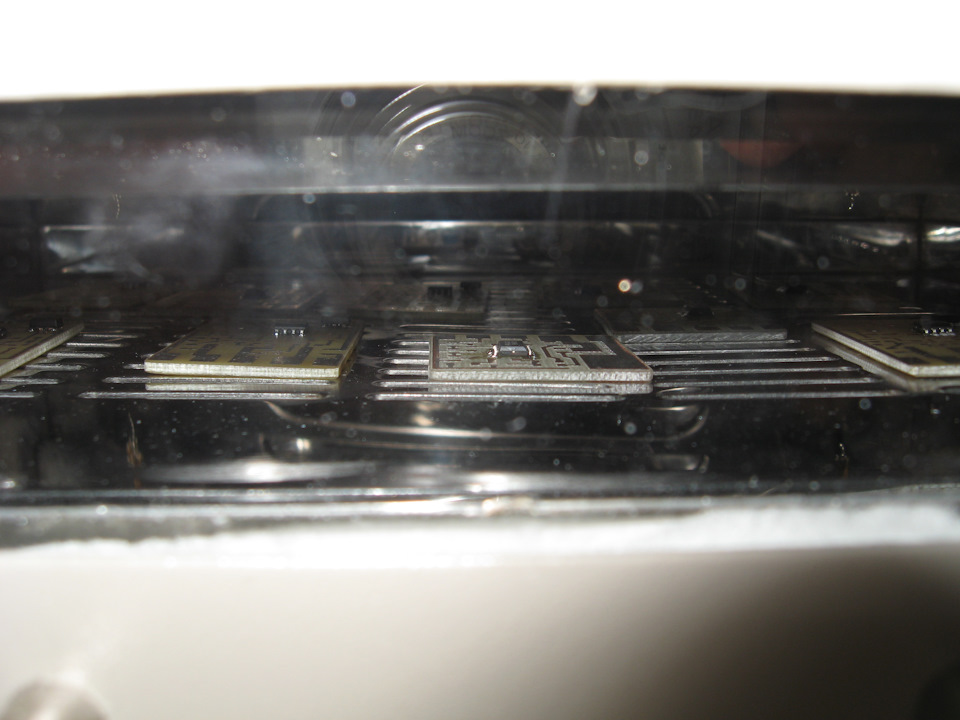

Через стекло немного виден процесс

Полный размер

В процессе остывания иногда включается вентилятор для более быстрого остывания. Вся процедура, в зависимости от выбранного профиля, занимает 5-10 минут. Потом начинает противно «орать» зуммер — точно про печь не забудешь )))
Осталось посмотреть на результат:

Полный размер

По моему, скромному мнению, результат — нормально! Потыкав паяльником убедился — «непропаев» нет! Пара соплей между ножками — это мой «косяк» — пасты переборщил )) Ну, да это легко поправимо!
Всем добра!

Источник: www.drive2.ru

Как сделать мини станцию для пайки SMD компонентов без фена

Повсюду применяют устройства и приборы содержащие SMD компоненты. Сегодня все светодиодные светильники сделаны по LED технологии. Излучающие световой поток элементы — не что иное, как светодиоды. Как любой полупроводниковый SMD элемент, светодиод может выйти из строя.

Замена элементов с помощью паяльника очень трудоемкий процесс, ведь размеры корпуса составляют несколько миллиметров. Кроме того, в результате перегрева микрокомпонент может просто выйти из строя. Хороший фен для пайки довольно дорогое удовольствие, которым нужно еще уметь пользоваться.

Для решения проблемы достаточно изготовить простое и дешевое устройство: столик для пайки, при помощи которого можно легко и без всякого риска произвести замену деталей самому.

Материалы и принадлежности для работы

Основным элементом паяльной станции для перепайки послужит термопанель РТС мощностью 300 Вт и напряжением питания 220 Вольт. Представляет собой нагревательный элемент в плоском алюминиевом корпусе — http://alii.pub/5za3a8

«Фишка» данной нагревательной панели в том, что она специально предназначена для пайки и автоматически поддерживает температуру нагрева 230-250 градусов Цельсия без всяких внешних электронных регуляторов.

В комплект входят ножки крепления на неодимовых магнитах.

В качестве опоры для панели используют алюминиевые уголки. Для опорной площадки потребуется кусок 20 миллиметровой фанеры, размером примерно 200х150 мм, и такого же размера композитная пластина (гетинакс, текстолит или алюминия). Двухжильный провод сечением 0,75 кв.мм, укомплектованный электрической вилкой, производит питание изделия от сети.

Процесс сборки паяльной станции

Основание собирают на саморезах, совмещая пластины из фанеры и композита.

Одно обрезают по размерам другого, чтобы получился ровный прямоугольник для основания паяльной станции.

И фиксируют все это дело саморезами.

Данное основание даст устойчивость всей конструкции. Далее берут металлические уголки 20х20 мм — 4 штуки.

И через ножки входящие в комплект прикручивают их к нагревательному элементу.

В заготовленных алюминиевых уголках высверливают отверстия с зенковкой.

Скрепляют с уголками панели при помощи клепок.

Закрепленные на платформе, они образуют жесткий каркас для нагревательной панели РТС.

К электрическим выводам припаивают питающий провод.

Места соединения изолируют защитной лентой и трубками из термоусадочного ПВХ.

Порядок замены электронных компонентов

После включения в сеть, индикатором проверяют отсутствие напряжения на корпусе панели РТС. Через 30 секунд пирометром или электронным термометром с термопарой контролируют нагрев поверхности до 230-250 градусов Цельсия. Температура нагревательной пластины поддерживается автоматически на одном уровне.

Плату с нерабочими элементами размещают на горячей поверхности. Через несколько секунд припой становится жидким, с помощью пинцета можно удалить ненужные элементы и заменить их на новые.

Портативное устройство для пайки позволяет аналогично производить замену SMD и BGA компонентов, менять микросхемы на гибких многослойных платах.

Смотрите видео
