Печатки я заказываю в Китае. Как и многие. В этом году с этим стала проблема — невозможно нормально оплатить заказ, с чем и многие и столкнулись. В течении времени были выходы и лазейки, но время идет, то что раньше прокатывало стало невозможным. Последний раз я заказывал печатки в январе.

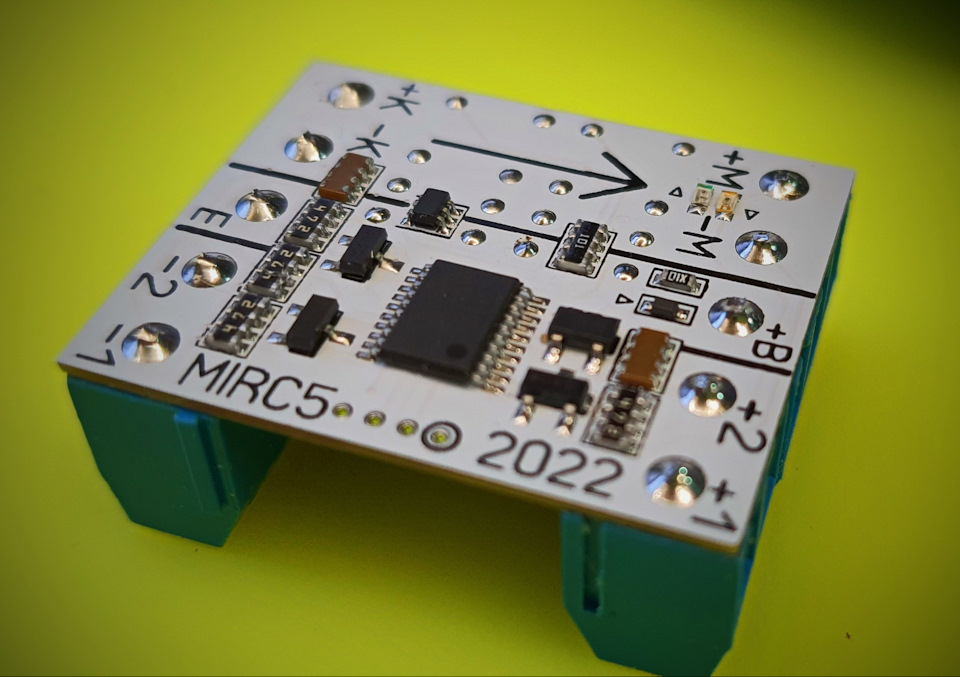

Люблю этот месяц для заказа, так как в период между Китайским новым годом и «обычным» нашим календарном Новым годом доставка и производство их порой очень быстрое. Но правда не всегда. Вот одна из плат январских, судя по дате:
Полный размер
10 января я их заказал, а фото сделал 4 февраля. 3.5 недели с учетом доставки обычной самой дешевой доставкой. Заказывал я на pcbway и JLCPCB, смотря где выгодней, оплачивал в долларах через PayPal. Но PayPal мне недавно прикрыли, дав неделю для вывода денег. С визой и мастеркард все и так понятно, погуглил тему, в марте люди еще находили лазейки, но, к примеру через UnionPay уже оплатить не получалось. Сегодня бегло просмотрел, что там, люди пишут заскриненое:
Заказ печатных плат на PCBWay.com: пошаговое руководство

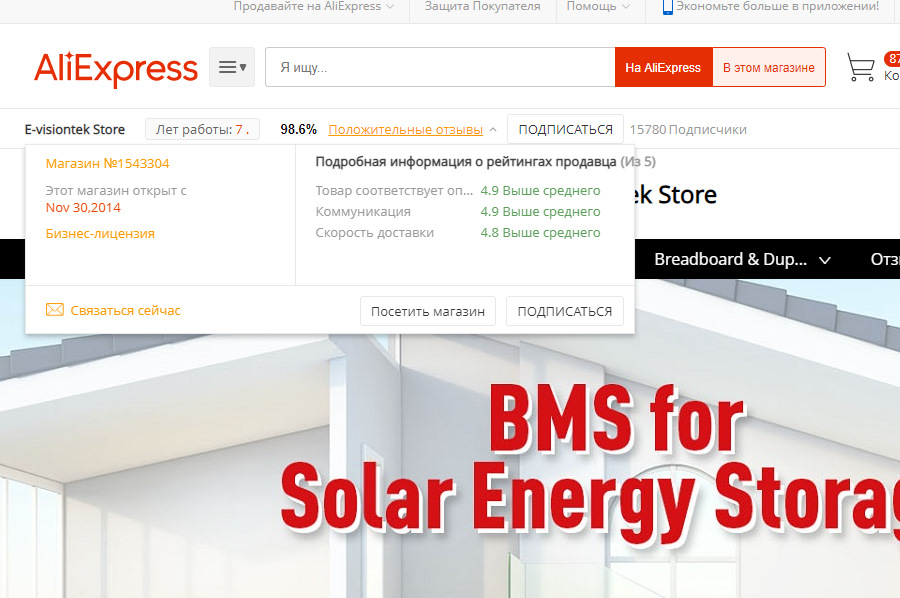

Короче, все то же самое. Выход более менее один, заказ через Алиэкспресс, что я и сделал 31 марта. нашел более менее продавца с хорошими отзывами и написал им на почту, затем уточнение суммы и оплата через обычную карту (я миром оплачиваю) оплата заказа Вот скрин магазина:

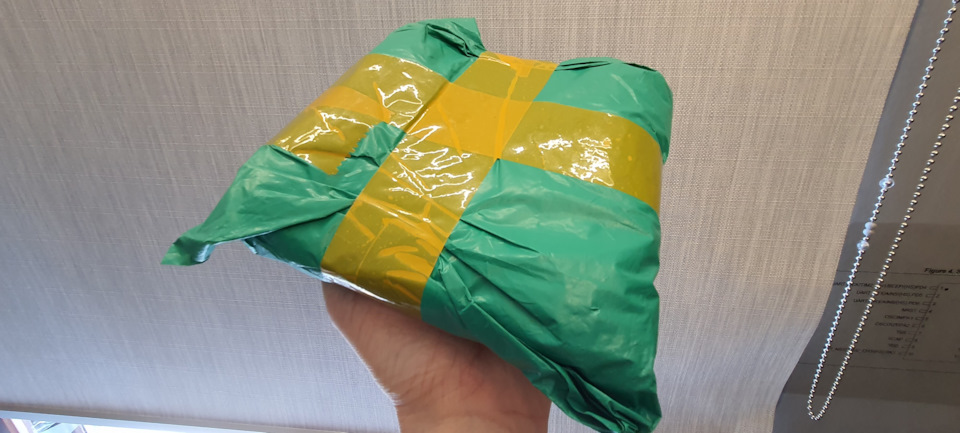

Сегодня приехало, похоже на пакет контрабандного кокаина):
Полный размер
Чуть меньше трех недель от момента оплаты до получения. Минус — курс Алиэкспресс. Как известно аликспресс устанавливает свой курс доллар — рубль, и он далеко не тот, что официальный или биржевой. К примеру, я заказывал печатки при курсе на али 96 рублей, и это я удачно попал, ибо там доходило в те дни и более 120 рублей за доллар. Сейчас на момент этой записи курс там 80,80 руб для этого магазина, где я заказывал. примерно курс можно посмотреть тут helpix.ru/currency/
Вариант оплаты на PCBWay я тогда не рассматривал, ибо там было не оплатить, но время идет, все меняется, и на момент этой записи можно было оплачивать там через юнионпэй, через алипэй и через киви.

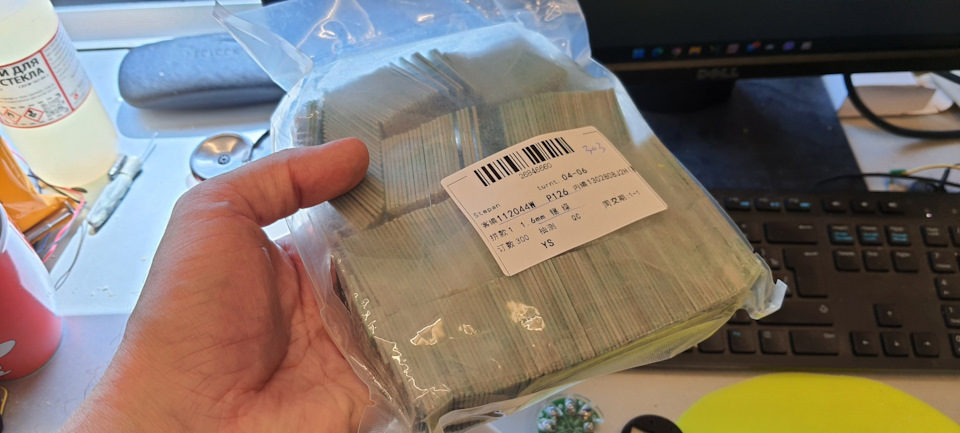

Процедура там такая же, но общение через почту и ватсап. Отвечают очень оперативно. Вот содержимое:
Полный размер
В принципе, все то же самое, что и другие делают. JLCPCB правда в картонной коробке с подарками присылали:
Полный размер

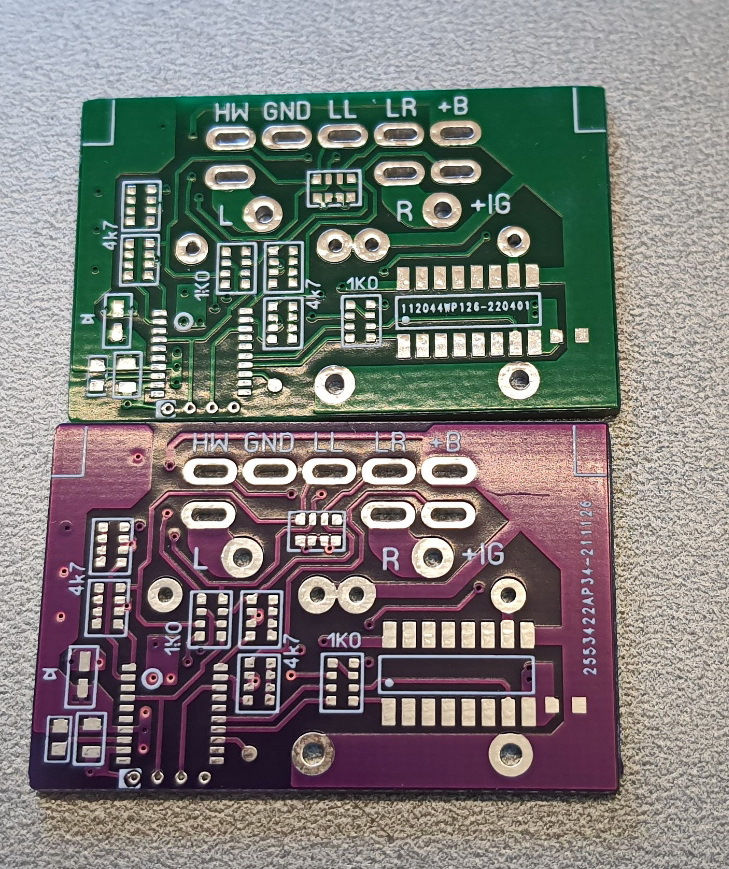

Но на подарки мне фиолетово, главное, что бы приехало то что заказывал, быстро и цело. Вот можно их сравнить:
Снизу JLCPCB, сверху E-visiontek Store через Алиэкспресс, разницы никакой. Короче, заказываю пока через Алиэкспресс. Была идея посмотеть, что там у нас печатники делают. Но они как всегда в отморозе. Крупным печатникам, типа резонита не до мелких самодельщиков, им нужно госконтракты пилить, а простым любителям, типа меня предлагают квэст оформления пройти и цены там конские.
Заказ плат JLCPCB через Aliexpress

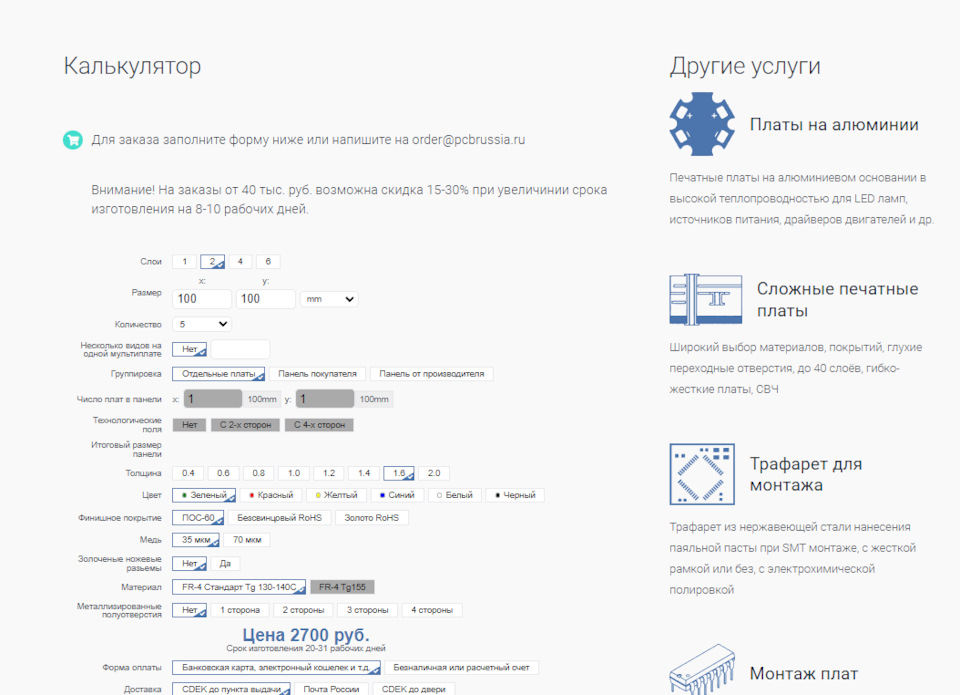

Всплыла реклама в браузере, типа делаем печатки в РФ. Открываю — вроде даже закос под китайские формы заполнения:
Полный размер

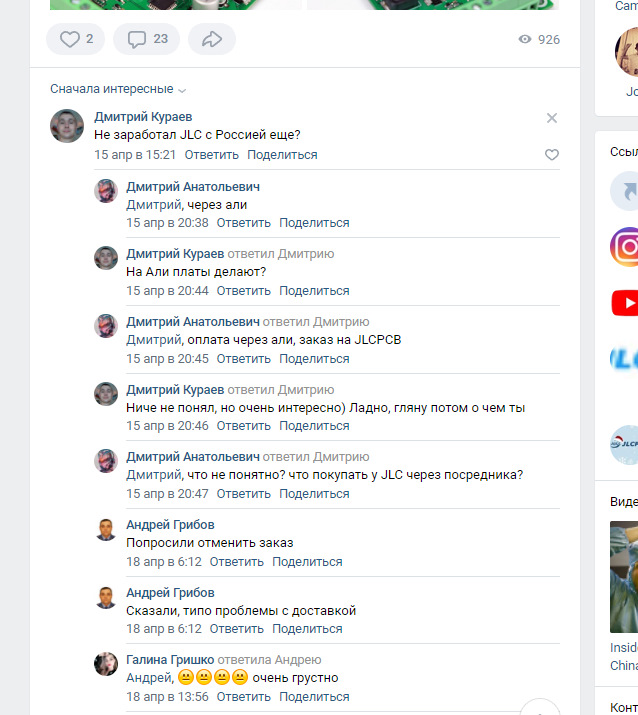

Отправил запрос на почту — так никто не ответил. Даже в спам лазил, ни привета ни ответа. Ну в комментах можно посмотреть, сколько человек не читает коменты и пишет про киви)
Источник: www.drive2.ru
Изготовление печатных плат в Китае (PCBWay)
Первую свою плату, изготовил примерно 10 лед назад, методом ЛУГ, но качество было ужасное… Затем в своем городе нашел небольшую фирму, которая производила печатные платы, дешево, но тоже качество было не очень из десяти плат, три всегда были с косяком. И решил попробовать заказать изготовление печатных плат в Китае, а именно у PCBWay. Почему именно этот производитель? Есть плюсы, а именно: оплата после проверки проекта, дешево, можно выбрать любой цвет маски и цена не изменится.
Заказ печатных плат на PCBWay
Для проектирования печатных плат, есть куча программ, лично я использую Altium Designer (дорогая, но можно визуально посмотреть плату, а так же проверить на ошибки, очень помогает). Как думаю все знают, для производства, проект должен быть в формате «GERBER», как его сделать можно поискать в интернете или пишете, возможно помогу. Если у вас есть готовый проект и он сохранен в GERBER формате, можно смело начинать заказывать производство
Регистрация
Первым делом, необходимо зарегистрироваться на сайте, переходим на страницу регистрации, вводим свой Email и пароль.
После регистрации, автоматически откроется страничка «My Account», на которой отображается вся информация о ваших заказа и так далее.
Расчет стоимости изготовления
Нажимаем кнопку «Online Quote», там где нарисован калькулятор, откроется окно с данными.
► Board type — выбор изготовления печатной платы, как понимаете у производителя стеклотекстолит определенного размеры и конструкторы размешают на этом листе несколько ваших плат, для удобства производства. В конце изготовления, можно отделить каждую плату отдельно «Single pieces» или оставить несколько плат на листе, разделив их прорезов типа V «Panel as V-Scoring«, или оставить небольшие перемычки «Panel as Tab Route»
► Size (single) — габариты печатной платы, в мм.
► Quantity ( single ) — количество печатных плат.
► Layers — количество слоев с проводниками, обычно 1 или 2, максимальное 14.
► Material — выбор материала, надо знать с какой температуры будет работать ваше устройство.
► Thickness — толщина стеклотекстолита.
► Min Track/Spacing — минимальная ширина проводника и интервала между ними, чем меньше, тем выше точность (сложнее производство и дороже), в моих проектах, обычно толщина дорожек 0.5 мм, а интервал 0.3 мм.
► Min Hole Size — минимальное ширина отверстия, в моих проектах, использую отверстия 0.5 мм.
► Solder Mask — цвет маски.
► Silkscreen — цвет шелкографии.
► Gold fingers — золочение контактов (если надо, получится как на видеокарты, разъем PCI).
► Surface Finish — обработка поверхности контактов, это все зависит от проекта.
► Via Process —
► Finished Copper — толщина медного слоя.
Все остальные параметры, необходимы если вы планируете разместить не только производство печатных плат, но и установку компонентов. Нажимаем кнопку «Calculate«, справа получится расчет изготовления печатных плат включая доставку, выберем страну получения и транспортную компанию (не используйте DHL так как она не работает с физическими лицами и вашу посылку завернут на таможне), нажимаем кнопку «Add to Cart»
Примечание: мой заказ был на 50 плат, габаритными 61 мм х 30 мм, двухслойная, с белой маской и шелкографией (с двух сторон), все обошлось в 41 $ (~2 500 руб, 50 руб за плату), 27$ изготовление, 11$ доставка и 3$ комиссия (так и не понял, за что).
Проверка Gerber файла
Если все сделали, ваш проект доступен в корзине, нажимаем кнопку «Add PCB File»
В новом окне, нажимаем «Add Gerber File» (гербер файл должен сохранен в zip или rar архиве) и жмем «Submit Order Now»
Gerber фал загружен, ждем проверку, занимаем до одного часа.
Оплата
Проверка занимает меньше часа, как только проверка закончится, станет доступна кнопка «Proceed to checkout». Для нас доступно несколько вариантов, первый через систему « Paypal», второй через интернет магазин «Aliexpress» (другие варианты оплаты, не буду рассматривать)
Hello, you can pay for the order Product No: W46992ASX3 on Aliexpress
В ответ придет письмо
Hi
Sorry for the delay.
Regarding the order W46992ASX3, the total cost you need to pay is $41, shipping by China Post.
Please pay the order by following Aliexpress payment link:
https://ru.Aliexpress.com/item/PCB-Prototype-PCB-Fabrication-Manufacturer-Printed-Circuit-Boards-PCBWay-customized-product-price-isn-t-real-pls/32861800830.html
After you paid, please let me know the Aliexpress order number, then i will proceed with your pcb orders.
Thank you very much.
На странице «Aliexpress» оплатить стоимость заказа, у меня это 41$, в комментарии добавил номер своего заказа и снова написал на посту.
В ответ получите
Hi Sergey,
Thanks for your new order on PCBWay, your payment has received.
Order# W46992ASX3 is estimated to be dispatched on Sep, 4th. Will keep you advised if there is any change.
You can also track the fabrication progress online at this link, and please login PCBWay first : http://www.pcbway.com/member/order/orderprogress.aspx.
Thanks again for your order and hope we can service you in the future soon.
И через пять дней мне прислали информацию об отслеживании
Hi,
We have shipped your PCB (Order # G98685) to you.
The tracking number is RK82662xxxxCN by China Post.
А еще через 20 дней, получил заказ на почте. Платы были упакованы по 25 шт, в пупырчатою пленку, в добавок мне подарили 4 наклейки и одну ручку.
Вот и сами платы, с двух сторон, качество на 100 %
Источник: robotchip.ru
Изготовление печатных плат в Китае с доставкой в Россию
Оформим заказ в самой крупной компании по производству печатных плат PCBWay. Закажем на наш адрес в Китае, оплатим с китайского счета, привезем в Россию и доставим до вашего адреса в РФ.
Компания PCBWay выполняет заказы для мировых брендов
Преимущества
Цена — Качество
Современное оборудование в Китае, позволяет получать продукт в 2 раза дешевле и качественее.
Доставка
Средний срок доставки с момента оплаты до получения заказа в любой точке РФ, пройдет от 20 до 40 дней.
Гарантия
100% Возврат средств и получение заказа бесплатно, если срок доставки превысит 3 месяца.
Доставка ТК СДЕК бесплатно по всей РФ
Вы оформляете заказ, все остальное мы берем на себя. Свой заказ вы получите в ближайшем отделении СДЕК. Никаких скрытых и дополнительных платежей.
Услуги сервиса
- Проивозство печатных плат
- Производство гибких шлейфов
- Производство трафаретов
- Cборка и монтаж печатных плат
Произвоство печатных плат
На современном оборудовании в компании с мировым именем.
Профессиональное производство печатных плат в Китае для прототипирования, мелкосерийного производства и крупного производства. Толщина плат варьируется от 0.2 до 6.0 мм, количество слоев от 1 до 14, все виды покрытий включая иммерсионное золото, срезание углов платы под EDGE разьем. Минимальная толщина дорожки 0.08мм, а минимальное отверстие 0.15мм. Так же можно создать трафарет для SMD маски.
Например, стоимость изготовления 10шт печатных плат в заводском высочайшем качестве, с шелкографией, метализацией, маской и доставкой по РФ до вашего пунта выдачи составляет всего 1990 руб. Чем больше тираж — тем ниже цена.
Производство гибких шлейфов
На современном оборудовании в компании с мировым именем.
Производство FFC (гибких шлейфов) и Rigid-Flex Board (Гибко-жестких шлейфов)
Толщина шлейфа составляет от 0.08 до 0.4мм, минимальная толщина дорожки 0.06мм, толщина отверстий 0.15мм. Доступные цвета шлейфа: Белый, черный, желтый и бесцветный. Создание утолщения в районе контактов для жесткости и покрытие контактов золотом.
Производство трафаретов
На современном лазерном оборудовании в компании с мировым именем.
Трафарет для поверхностного монтажа предназначен для нанесения паяльной пасты на пустую печатную плату. В фольге из нержавеющей стали лазером вырезаются отверстия под контактные площадки каждого компонента поверхностного монтажа, имеющегося на плате. Трафарет аккуратно совмещают с верхней стороной печатной платы, а затем за один проход с помощью металлического ракеля через отверстия наносится паста.
Сборка плат под ключ
Предоставьте нам макет — получите полностью готовы платы
Полный цикл сборки платы в PCBway — это надежность и качество. Весь процесс от производства платы до отгрузки готового изделия на себя берет PCBWay, включая закупку комплектующих. Процесс сборки печатной платы включает нанесение паяльной пасты, извлечение и установку компонентов, пайку компонентов, осмотр печатной платы и тестирование. Это общие шаги в процессе сборки печатной платы. В PCBWay на 90% весь процесс автоматизирован.
