Недавно я наткнулся на Алиэкспресс на китайскую портативную радиостанцию диапазона 27 МГц (cb) Chierda CB27 (в России, видимо, будет более известна под шильдиком Ural CB-15) с обещанной выходной мощностью передатчика в 10 Вт, 30-см штатной антенной (по утверждению производителя антенна типа «Sweeping obstacles» — т.е. «Сметающая препятствия», со способностью к защите от помех — «anti-interference ability»).
Радиостанция меня заинтересовала и я приобрёл пару экземпляров.
После покупки в ответ на мою просьбу прислать хоть какое-то руководство по эксплуатации китайский продавец прислал добротно разработанную инструкцию на русском языке от Ural CB-15 (фирма Chierda — согласно изложенным у них условиям, при закупке партии от 500 радиостанций сделает любое название и любую коробку с красивой полиграфией — в т.ч. и надписью на русском языке «Сделано в России»)
На что способен Современный Радиоприемник? Обзор RETEKESS V115 Лучший Радиоприемник с Алиэкспресс!
Впечатление от радиостанции Chierda CB27/ Ural CB-15 — двойственное. С одной стороны — компактная, аккуратно сделанная радиостанция. При попытке измерить на приборах параметры приёмо-передающего тракта и антенн — на первый взгляд всё выглядит очень пристойно.

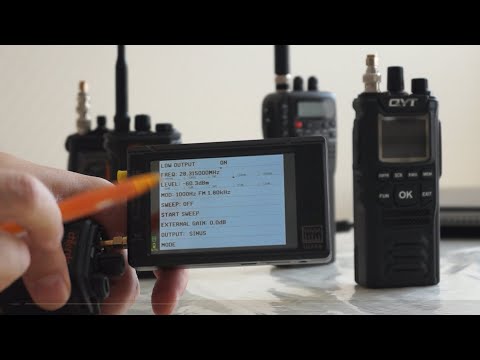

Жаль только, что существующие методики измерения параметров приёмо-передающего тракта не дают полной и адекватной картины реальной совокупности параметров — подробнее об этом здесь:
С другой стороны — после проведения ряда тестов реальной работы радиостанций Chierda CB27/ Ural CB-15 в различных условиях — в городе, в лесу, в смешанных условиях город-лес выяснилось,что дальность и качество связи этих радиостанций оставляют желать лучшего:
Антенны на 27 МГц с AliExpress для носимых радиостанций.
Закрадывалось подозрение, а не на базе ли бекеновского чипа сделана эта радиостанция (как-то уж странно — по измеренным параметрам лучше того же китайского QYT CB-58, а по реальной дальности связи значительно уступает тому же откровенно неудачному по реализации — прежде всего — но не только — из-за фонящего дисплея, который нельзя отключить при приёме сигнала — QYT CB-58). Да и очень уж плохо рация Ural cB-15/ Chierda CB27 на практике — при работе со штатной 30-см антенной — принимает слабый сигнал (при формально приличной измеренной на приборе чувствительности):
Часто многие блогеры и технические специалисты привыкли ориентироваться на измеренный на приборе (без учёта влияния поступающих на вход приёмника при работе с реальной антенной эфирных шумов, перегружающих приёмник и резко уменьшающих реальную чувствительность рации) уровень чувствительности приёмника, который имеет очень мало общего с реальной работой рации с реальной антенной в реальном эфире (короткое видео выше это наглядно демонстрирует). Но измерение показало, что у радиостанции Chierda CB27 есть явно выраженный провал избирательности на частоте зеркального канала (на 910 кГц в стороне от рабочей частоте — что соответствует удвоенной частоте второго ПЧ — которое в супергетеродинах с двойным преобразованием частоты обычно на частоте 455 кГц). А значит, это всё-таки супергетеродин:
Вопрос, почему же всё-таки Chierda CB27/ Ural CB-15 так плохо работает (если и с чувствительностью приёмника, и с выходной мощностью передатчика — не 10 Вт, конечно, но 5,5 Вт есть, и со штатной антенной в целом всё в порядке — хотя и не без нюансов).
Для выяснения этого я выслал экземпляр Chierda CB27 нашему (Конструкторское Бюро Беркут) ведущему разработчику (как сказал бы почтальон Печкин — «Chierda CB27 надо в поликлинику сдать, для опытов!») для разборки и — по возможности — анализа, что там «так» и что «не так».
Первое, что бросается в глаза из присланных нашим главным разработчиком фотографий начинки рации Chierda CB27 — это чип Beken BK4819 (на этом чипе собирается вся приёмо-передающая часть современных китайских VHF/UHF портативок, по совокупности параметров он несколько лучше старого RDA1846S — но всё равно, даже с полосовыми фильтрами на входе не может обеспечить сравнимую с качественными супергетеродинами совокупность параметров приёмника, определяющую возможность выделения слабого сигнала из заполненного помехами реального эфира. Но, как выяснилось (проведённым разработчиком анализом начинки) — этот чип Beken BK4819 здесь используется в качестве синтезатора, а сама схема всё-таки представляет из себя честный супергетеродин с двойным преобразованием частоты.
Итак, что пишет наш разработчик:
Конструкция: плата только одна, дисплея нет (вместо него речевой информатор) Управление: кнопки сбоку (3 шт), переменный резистор с выключателем питания на верхней
торцевой панели (рядом с SMA разъемом). Плата 46,6 х 108 мм, толщина 1мм, 4 проводящих слоя. Большинство резисторов и конденсаторов типоразмера 0201. Это супергетеродин с двойным преобразованием.
Элементы размера 0201 — настолько миниатюрные, что самостоятельный ремонт — в случае выхода из строя — трудно реализуем.
Передатчик: выходной согласующий LPF имеет 5 звеньев. Выходной транзистор: LDMOS HTL7G06S011P (LDMOS RF 7.2V 100-600MHz 11W DFN5x5)
Кстати, вполне удачный выбор выходного транзистора (лучше, чем их коллеги выбрали для другой китайской рации — QYT CB-58 — где применён FQP13N10 — дешёвый и мощный ключевой транзистор, но с низким КПД и легко выходящий из строя при рассогласовании нагрузки)
Приемник: На входе приемника стоит LNA на одном транзисторе — далее стоит
полосовой фильтр на трех связанных контурах, которые перестраиваются
тремя варикапами.
Индуктивности этого фильтра — 0805. После этого фильтра стоит смеситель на одном транзисторе. Эти транзисторы имеют маркировку QY — это или 2SC4915-Y, или 2SC2714-Y. После смесителя идет полосовой фильтр ПЧ1 на трех связанных контурах. Потом стоит кварцевый фильтр на ПЧ1, и, далее — второй смеситель на QY транзисторе. Опора для второго смесителя: 10240кГц кварц в его базе (то есть, он одновременно и кварцевый
генератор и смеситель).
Сразу обращает на себя внимание, что конструкция смесителя на биполярном транзисторе вряд ли сможет обеспечить приемлемый уровень динамического диапазона… А вот то, что есть на входе полосовой фильтр — это очень хорошо.
Используется: The AA32416 is a low operation voltage FM IF detector IC.
It includes IF circuit, FM detector circuit, RSSI circuit, and noise detector circuit.
It is suitable for cordless phones. Вместе с AA32416 используется:
Ceramic discriminator CDBM455C24 (C24 mark).
- 26МГц для BK4819 (он служит синтезатором)
- 10,24МГц для второго смесителя
- 12МГц для MCU
Итак, Chierda CB27/ Ural CB-15 — это всё-таки честный супергетеродин.
Но создаётся впечатление, что разрабатывали его «цифровики» (хороших «аналоговых» разработчиков в мире вообще мало осталось). Явно не учтены все нюансы электромагнитной совместимости узлов, параметры явно проверялись только на приборах, без учёта работы с реальной антенной в реальном (загруженном шумами и помехами) эфире.
К сожалению, при работе пары радиостанций Chierda CB27 со штатными 30-см антеннами мне не удалось добиться хоть какой-то связи на расстоянии, превышающем 1 км.
А как рации Chierda CB27/ Ural CB-15 работают в режиме амплитудной модуляции (которую преимущественно используют водители-дальнобойщики)?
Посмотрите два коротких видео — первое — о качестве модуляции современных портативных СиБи радиостанций при работе в режиме амплитудной модуляции:
Второе видео — о том, какая реально мощность полезного сигнала и несущей (в АМ несущая не несёт информации о полезном сигнале):
Источник: xn—-8sbnof3bfgc7bzc.xn--p1ai
