Сказ о том, как хитрый китаец обманул меня, прислав поддельные светодиоды на 3 Вт и о том, как отличить подделку от качественного светодиода 1Вт, 3Вт, 5Вт.
Как я и говорил в статье про разбор ДХО Круз, прислал китаеза мне не то, что я у него заказывал. По злому ли умыслу, или по своему неразумению, для меня это загадка, но факт есть факт.
Пакет с поддельными светодиодами 3 Вт
На пакетике со светодиодами указаны номиналы оных, по напряжению от 3,2В до 3,4В, по току хитрый китаец указал 700 мА, и световой поток согласно сертификации RoHS. Хотя на сайте вражеского продавца, указаны номиналы от 3,0В до 3,2В, кому верить, не понятно, то ли пакетику бездушному, то ли продавцу вражескому?
После получения, я конечно же сразу припаял светодиоды к полученным в комплекте с ними радиаторам и подключил к лабораторному блоку питания. Но при напряжении 3,4В я не увидел заявленных 700мА, показания блока питания составили 440-450мА и светодиоды дико грелись. Полученные данные соответствовали приблизительно 1,5Вт потребляемой мощности. К сожалению, в спешке, я не придал значения этим двум фактам, т.к. диоды светились очень ярко, глаза резало и слепило! «Ослепленный» такой яркостью,я приступил к наклеиванию конструкции светодиод + теплоотвод, при помощи теплопроводного клея на алюминиевый профиль, приобретенный в строительном магазине. Профиль должен был решить проблему тепловыделения.
Советский диод Д243 или диод ШОТТКИ? Тест-сравнение
Крепление светодиода в зажиме для пайки феном
Китайский флюс, стружка олова и готовые светодиоды на радиаторе
Нагрев светодиода, без последствий для его здоровья, осуществлять не более 3 секунд.
Потребление девяти параллельных светодиодов
Но алюминиевый профиль проблемы не решил, ни при напряжении 3,4 В ни при напряжении 3,2 В, ни даже при напряжении 3,0В. Девять светодиодов, припаянные на радиатор, радиатором вклеены на теплоотвод, не охлаждались при комнатной температуре. При напряжении 3,3 В ток потребления составлял 2,06 А (параллельное включение). Почему такая разница с расчетным значением? При 3,3 В светодиоды по отдельности, потребляли по 350мА, а сейчас получается по 230мА.
Обзор самых популярных диодов 1N4007
Поверхности плотно прижимаются, в стыке должно остаться минимум клея
Каждый элемент сохнет 30 минут. До полного застывания 6 часов
И «под занавес» некоторые из светодиодов, начали мигать, а потом и вовсе погасли! В расстроенных чувствах я кое как отковырял радиаторы светодиодов от профиля и занялся вскрытием одного светодиода. Рассматривая под микроскопом, я уже не ожидал ничего удивительного, НО и тут китаеза меня удивил.
Поделиться статьей:
Источник: vmelnikov.ru
обзор светодиодов из магазина Амелии(Алиэкспресс)
данную запись я посвящу светодиодам из магазина Амелии(Алиэкспресс)
ссылка на магазин
рекламой это не является, никаких преференций я за это не получаю.
просто немалое количество людей задают один и тот же вопрос — а где купить нормальные светодиоды?
ну вот вам продавец у которого(в том числе) я покупаю необходимые мне товары.
сразу предупрежу, есть дешевле светодиоды.
видео матрицы CXA2530:
vk.com/video22206883_171408921
ссылки на адекватный товар приветствуются, конструктивная критика полезна и нужна.
итак начнём:

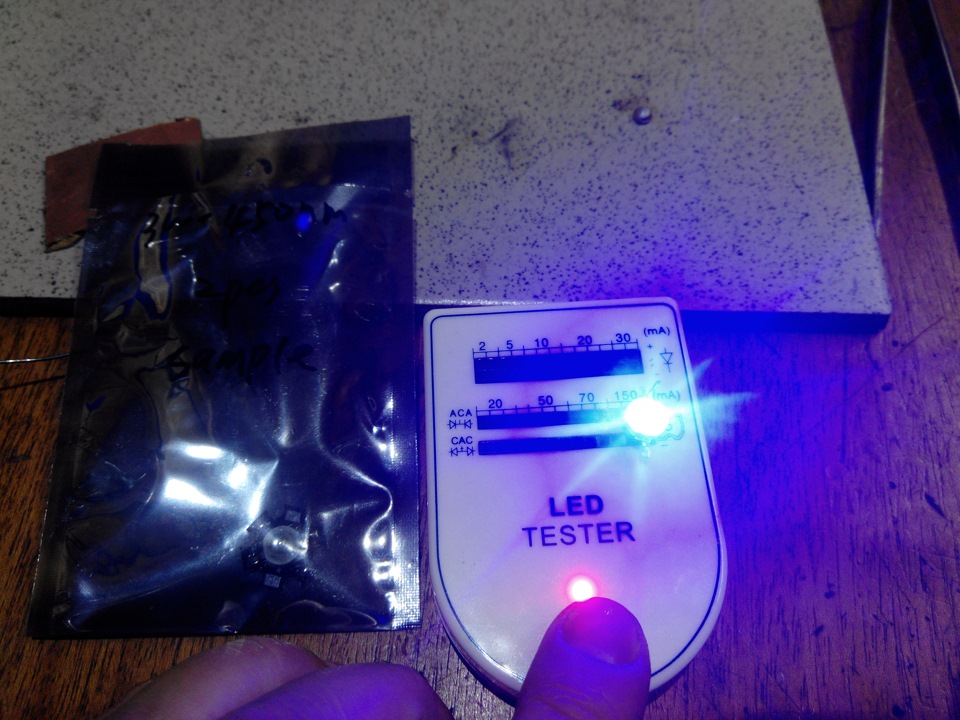

3 ватта синий
3 ватта синий
3 ватта красный
3 ватта красный

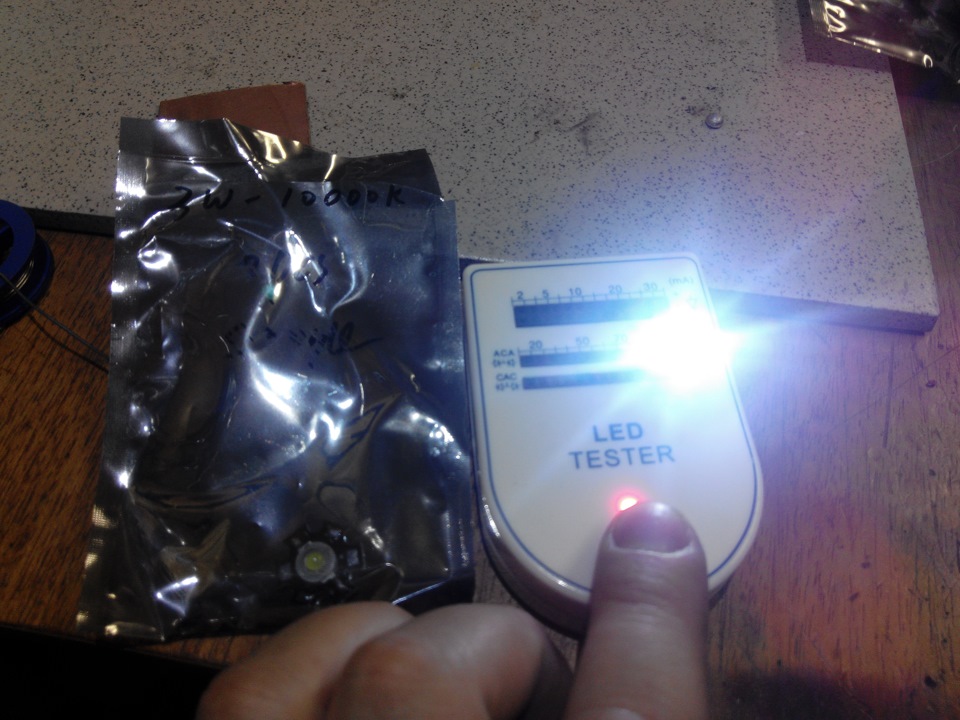

3 ватта 10000К
3 ватта 10000К

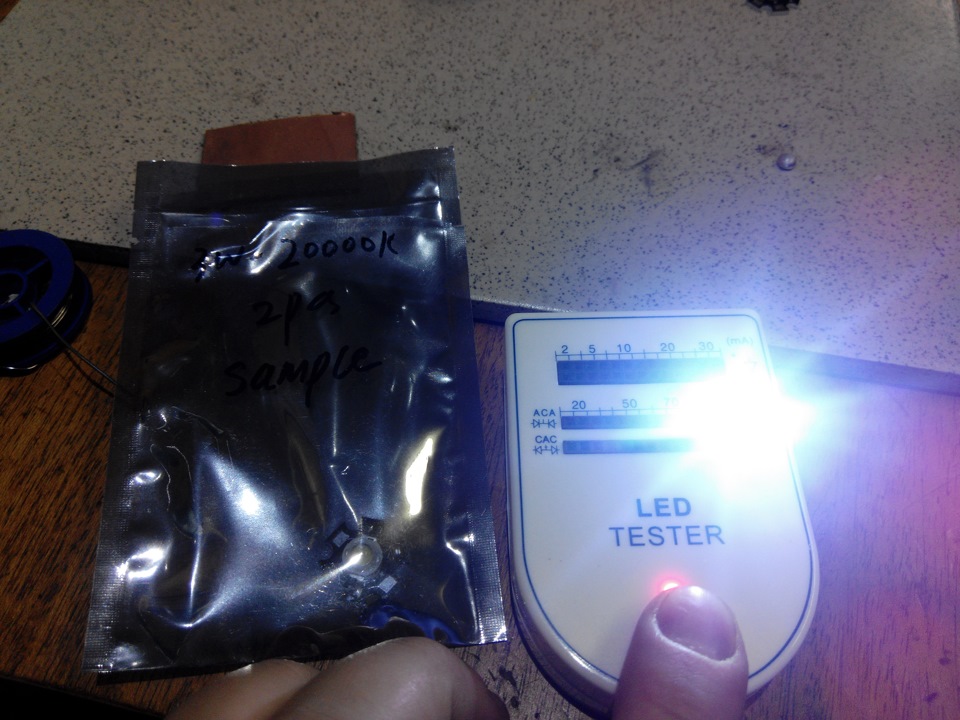

3 ватта 20000К
3 ватта 20000К
3 ватта 30000
3 ватта 30000К

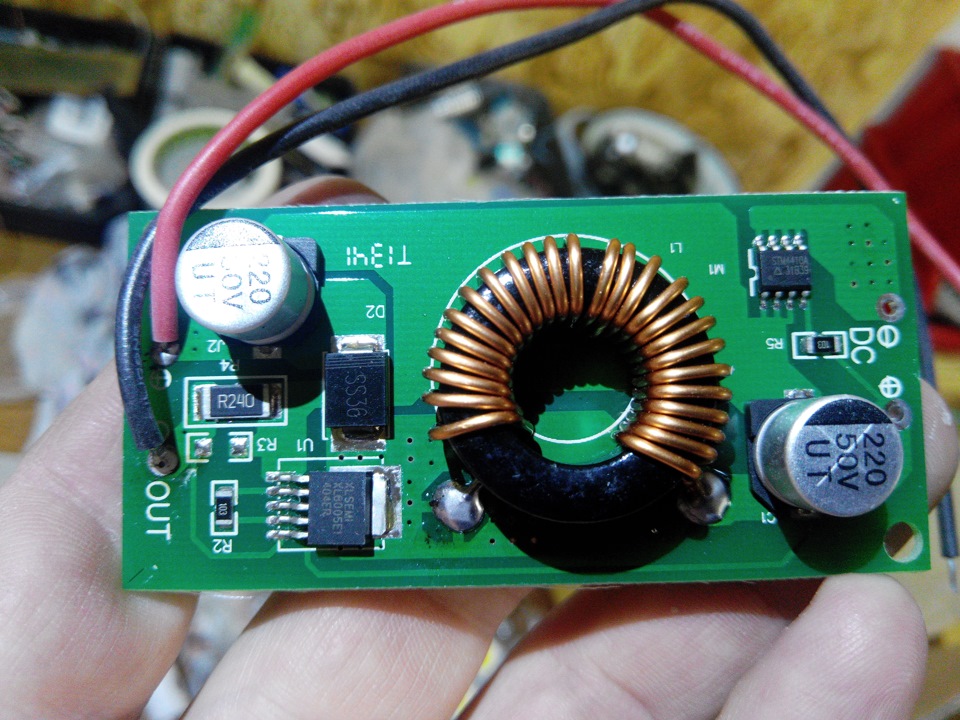

повышающий драйвер 30Вт для постоянного напряжения 12-24 В

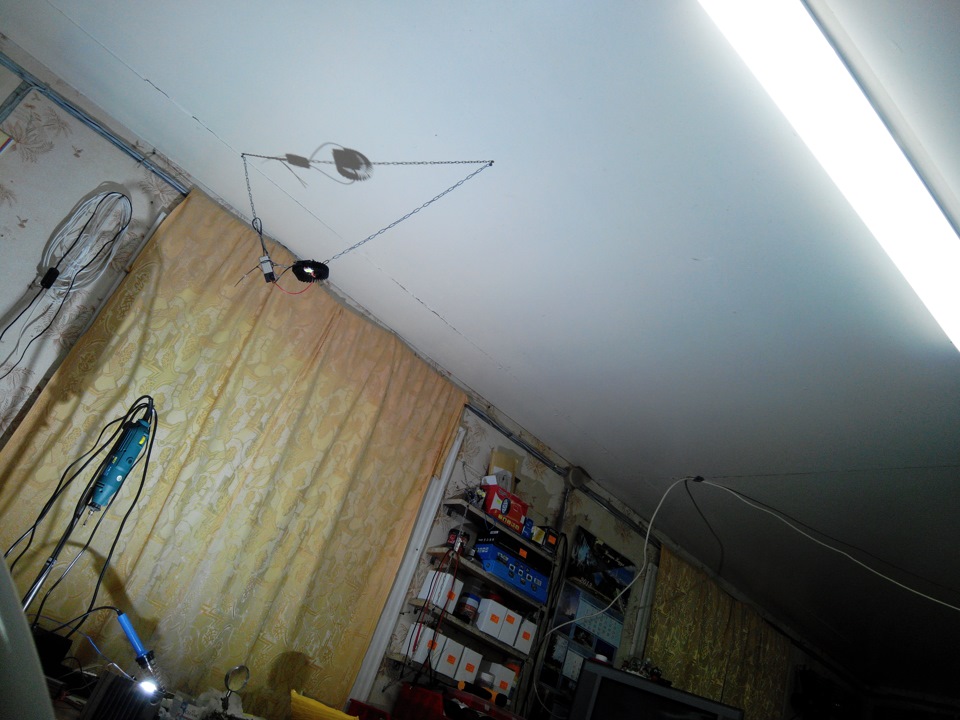

фото со включённым верхним светом(люминисцентные лампы Philips 36х2 шт в светильнике)

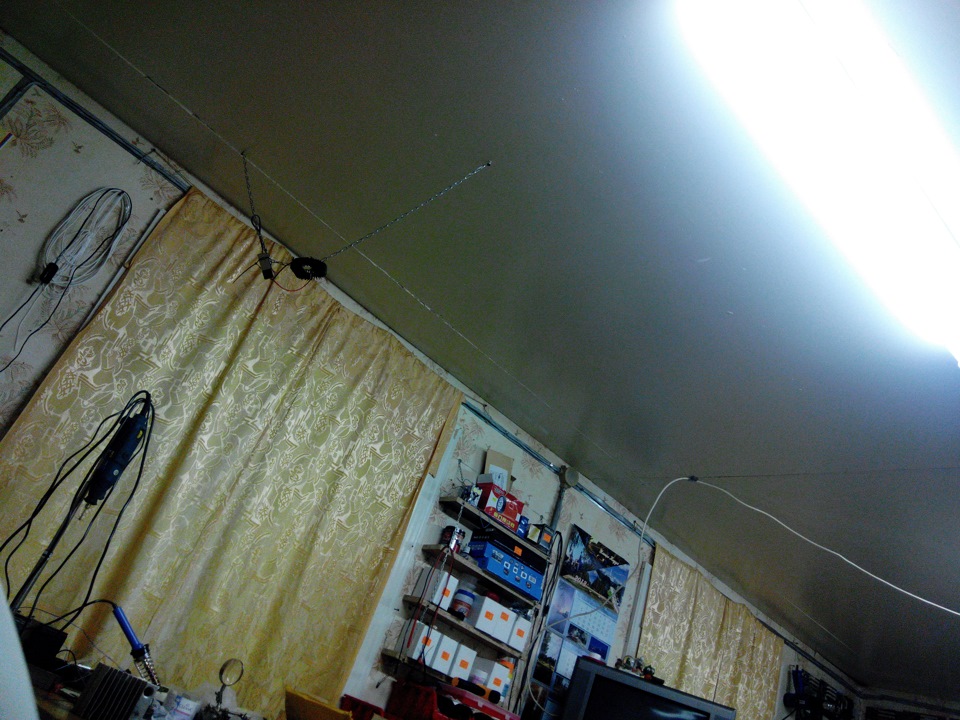

фото со включённым верхним светом(люминисцентные лампы Philips 36х2 шт в светильнике) + на столе пашет светодиодная матрица CXA2530 на токе в 1,5 А
Источник: www.drive2.ru
Светодиодные ленты с высоким CRI на Aliexpress
Удивительное дело, но на Aliexpress удалось найти светодиодные ленты с индексом цветопередачи (CRI, Ra) выше 80 и даже выше 90.
Я много раз писал о том, что по неизвестным причинам на Aliexpress, нет хороших светодиодных ламп — все протестированные мной лампы были либо с высоким уровнем пульсации либо с низким индексом цветопередачи. Полюбуйтесь сами на красную-красную таблицу со средним уровнем итоговой оценки ламп менее двух баллов: http://lamptest.ru/results/?brand_12=on80 2017 New Seoul 0.5W 55-65lm/LED 12V LED Strip Light 5630 White IP20 7.36W/m» от производителя CNDIYLF из магазина Gree Lamps And Components Limited. $9.94 за 5 метров (около 120 рублей за метр).
5. 24-вольтовая лента того же производителя из того же магазина с заявленной мощностью 15 Вт/метр «2017 New Commercial CRI>80 5M 480LED DC 24V Seoul 5730/5630 LED Strip Light White 50-55lm/LED 15W/m 2250lm/m 3000/4000/6000K». $16.69 за 5 метров (около 200 рублей за метр).
С указанием параметров у этого продавца явно что-то не то. Для первой ленты прямо в её названии указана мощность 7.36 Вт на метр, 0.5 Вт на один светодиод и световой поток 55-65 лм на один светодиод. На метре этой ленты расположено 60 светодиодов и, исходя из приведённых данных, метр ленты должен потреблять 30 Вт и давать 3300-3900 лм. Истина оказалась посередине. Метр ленты потребляет 14.2 Вт и даёт 1664 лм.
Для второй ленты продавец указывает в заголовке мощность 15 Вт на метр и световой поток 2250 лм на метр. Фактическая мощность оказалась выше — 21.5 Вт, а световой поток чуть ниже — 2110 лм.
Обе ленты были заказаны с цветовой температурой 4000K, а по факту пришли с цветовой температурой около 3100K. Похоже, продавец просто перепутал и отправил не те ленты.
Индексы цветопередачи обеих лент действительно высокие — около 85. Такие ленты вполне можно использовать для домашнего освещения.
Как выяснилось, на Aliexpress можно найти качественную светодиодную ленту с высокими индексами цветопередачи. Конечно, она стоит дороже плохих лент, которых на Алиэкспрессе подавляющее большинство, но при этом эта качественная лента существенно дешевле хорошей светодиодной ленты, продающейся в России.
P.S. Я убрал все ссылки из этого обзора. Если что-то не найдёте, ссылки будут в копии этого обзора на сайте Lamptest.
