Obd сканер какой выбрать с Алиэкспресс

Сканер ELM327 / Aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Что делает сканер ELM327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

Сканер OBD 2 ELM327. Что выбрать wifi или блютуз? Версия 1.5 или 2.1? С Алиэкспресс. Честный отзыв.

Сканер OBD 2 ELM327. Что выбрать wifi или блютуз? Версия 1.5 или 2.1? С алиэкспресс. Честный отзыв.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

ELM327 версия 1.5 и 2.1 — КАК ПРАВИЛЬНО ВЫБРАТЬ?

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / Aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с Aliexpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / Aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

1. Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
2. Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
3. Установите приложение для проверки и нажмите кнопку «Соединение».
4. Дождитесь окончания сканирования и проверьте результаты.
5. Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Источник: lifehacker.ru

Покупаем правильный ELM327.

Сегодня хочу поделиться опытом приобретения адаптера ELM327.
В настоящее время данный гаджет нужен практически каждому владельцу современного автомобиля, хотя бы для того чтобы считывать ошибки CHECK ENGINE.
Вдохновил меня на данный пост poezdaty, тем что в моем посте Aliмания или как я прибарахлился на Aliexpress был представлен адаптера ELM327 неизвестного качества. Человек обратил на это внимание и указал на бесполезный гаджет. На прошлый автомобиль данного адаптера хватало для считывания ошибки и снятия CHECK ENGINE. Но после покупки гибрида и подключив данный адаптер через OBD2 разъем, ни одна программа не смогла определить адаптер. Пришлось адаптер выкинуть и заняться углубленно вопросами:
— какие бывают адаптеры?
— что такое ELM327?
— в чем отличие версии 1.5 и 2.1?
— как выбрать правильный ELM327 адаптер?
— какой ELM327 адаптер стоит купить?

И так начнем по порядку:

Какие бывают адаптеры?

— Wi-Fi
— Bluetooth (классический, версии 1.х, 2.х, 3.х)
— Bluetooth LE (версии 4.0 и выше)

Какой вам выбрать — зависит от операционной системы вашего телефона / планшета.

Что такое ELM327?

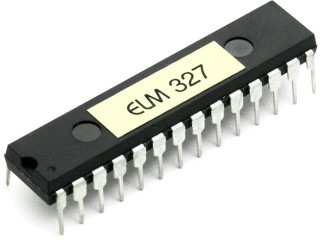

Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.
Простыми словами это название «микросхемы» (она называется ELM327), устанавливалась в диагностические сканеры или адаптеры, которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 250$.
То, что продается в Китае не имеет никакого отношения к оригинальному микроконтроллеру. Китайцы используют свои чипы, обычно это:

– PIC18F25K80, он характерен для версии 1.5
– MCP2515 или BK3231Q (и другие) характерны для версий 2.1

В чем отличие версии 1.5 и 2.1?

Китайцы вытащили полностью прошивку из оригинального ELM327 версии 1.5 вместе со всем функционалом, и постарались эту прошивку впихнуть в свои копеечные устройства основанные на PIC18F25K80.
В общем, с горем пополам им удалось прикрутить оригинальные прошивки на свои железки и они даже более-менее работают и поддерживают большое количество автомобилей. Удивительно, но факт.
Поэтому версия 1.5 является сейчас самой универсальной и поддерживает много различных ЭБУ.

Стоит отметить, что и на сайте производителя «Elmelectronics» есть также версии 2.1 и даже 2.2 чипов. НО отличия у них огромны, точнее не так, это вообще разные микроконтроллеры.
Китайские подпольные инженеры изобрели свою прошивку 2.1, они уже не смогли скопировать оригинал у «Elmelectronics», по одной теории, что компания закрыла доступ до своих прошивок!
В итоге мастера из поднебесной взяли версию 1.5 и выкинули из нее все по их мнению, не нужное и получилась Китайская версия 2.1 которая ни какого отношения не имеет к «Elmelectronics». Далее адаптировали под еще более бюджетные чипы типа — MCP2515 или BK3231Q и начали производство.
Такие адаптеры не поддерживают большее по сравнению с версией 1,5 количество автомобилей (точнее их ЭБУ), зачастую даже соединения нет.
Как пишут в сети, 2.1 поддерживает примерно 20% ЭБУ машин, версия 1.5 около 90%.
ТАКИМ ОБРАЗОМ – если вы возьмете версию 1.5, есть 90% вероятность, что она будет работать с вашей машиной. Если возьмете версию 2.1, то есть всего 20% вероятности.

Как выбрать правильный ELM327?

Как вы поняли, наштамповали в Китае версий 2.1 предостаточно, но куда-то их сплавлять то нужно. Поэтому предприимчивые продавцы продают их как 1.5! А если у тебя с машиной не соединяется – значит руки кривые, может подключаешь неправильно.
Проверить чисто визуально — не получится, зачастую адаптеры идут непрозрачные, в белом или черном корпусе. А если и прозрачные-синие, то разглядеть плату можно только при разборе.

Но что делать, если автомобиль у вас не привязывается и очень хочется вернуть деньги с продавца?

— Посмотреть на год своего авто! Если у вас машина ранее 1999 – 2000 года, она просто может не поддерживаться.
— Варварский метод – разобрать. Но зачастую корпуса клееные и вам его нужно будет сломать (не очень хорошо). Но зато можно рассмотреть плату и микроконтроллер PIC18F25K. Если он стоит значит у вас 100% версия 1.5.
— Установить определенные программы для проверки версии адаптера.
Например есть программа ELM327 Identifier.
Думаю не нужно объяснять, как ее устанавливать (ищем в GOOGLE PLAY). Далее прогреваем автомобиль (на некоторых форумах пишут, что на холодную может не заработать) подключаем сканер в OBD2 разъем и соединяемся. Программа сверху напишет вам вашу версию, и поддержку протоколов.

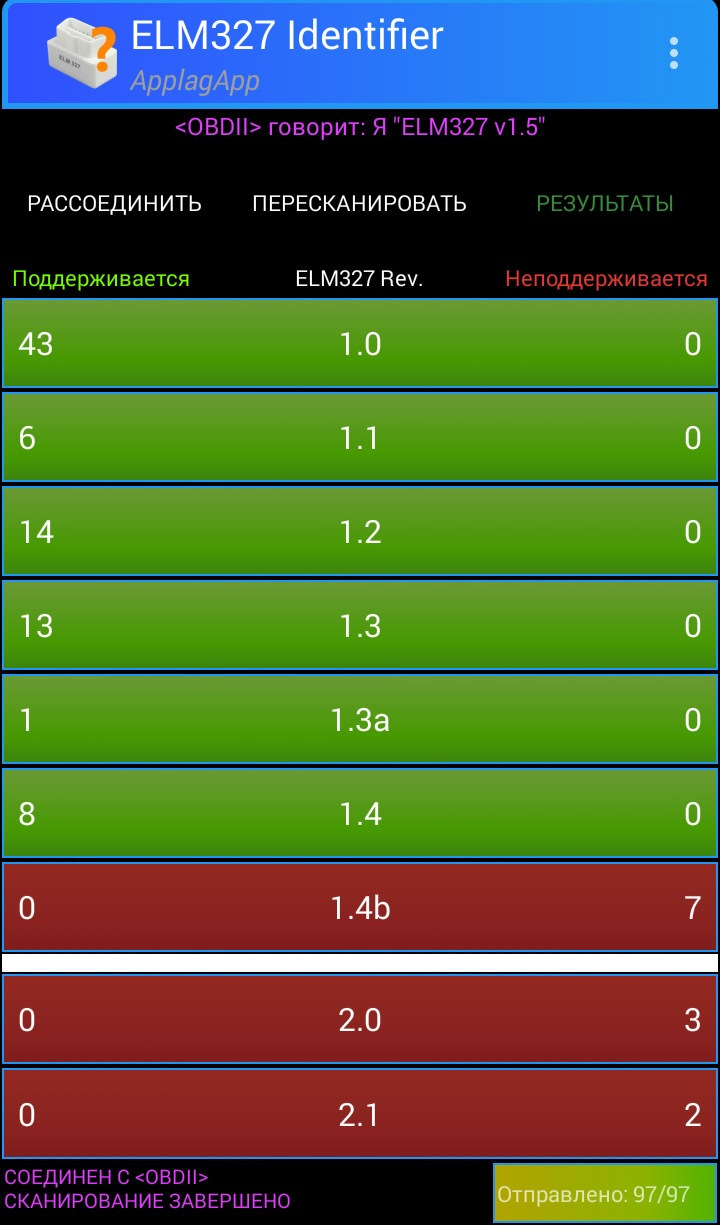

Если вы заказали версию 1.5 и результат оказался таким, значит адаптер правильный и рабочий.

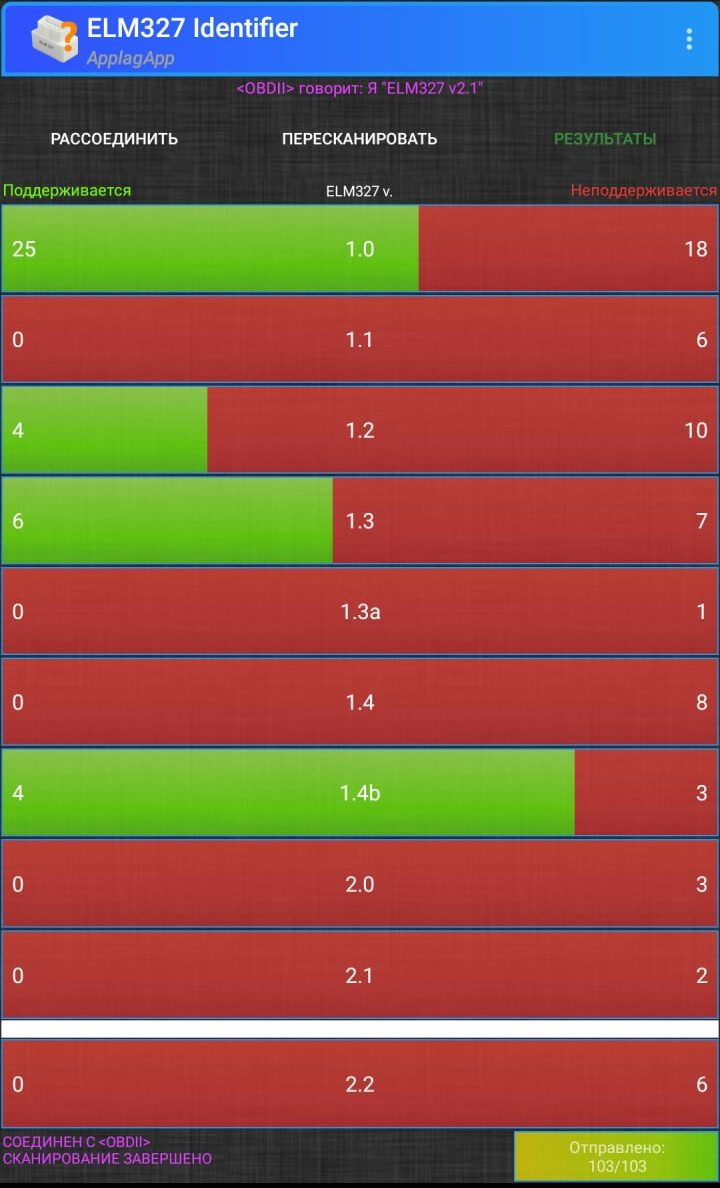

Если вы заказали версию 2.1 и после проверки результат оказался как на картинке, то смело можете возвращать деньги с продавца.

Источник: www.drive2.ru

Обзор HH Advanced OBD2 ELM327 v1.5 адаптера — работает!

Сегодня у нас на обзоре недорогой и интересный адаптер HH Advanced OBD2 ELM327. Данное устройство предназначено для преобразования диагностических данных автомобилей в протокол RS-232 с помощью микросхемы ELM327. В итоге мы получаем полные данные о состоянии машины, которые посредством Bluetooth отправляются на смартфон на базе Android или компьютер на базе Windows.

Почему так много китайских клонов ELM327 и почему они не все работают как надо?

Посмотреть все 13 фото

HH Advanced OBD ELM327 — это один из китайских клонов фирменного устройства канадской компании Elm Electronics. На счастье миллионов автомобилистов и на несчастье самой фирмы, когда она выпустила свой сканер, то забыла внедрить защиту от копирования. В итоге китайские умельцы клонировали микропрограмму сканера и начали выпускать дешевые аналоги.

Так как потом компания закрыла доступ к своим прошивкам, то все китайские клоны-сканеры просто копируют доступную первую микропрограмму и по возможности сами ее адаптируют под новые версии оригинальной. В связи с этим китайские аналоги могут только в большей или меньшей степени соответствовать стандарту, а еще могут глючить. Как обстоят дела с HH Advanced OBD ELM327 читайте дальше. А мы еще чуть-чуть расскажем, что можно прочитать такими сканерами и к каким автомобилям подходят.

Для каких машин подходит сканер ELM327 и почему столько буков: OBD, ELM327, ЭБУ и CAN

• Точная, дешевая копия iPhone – какой из китайских клонов лучше выбрать?
• Обзор Invin V50 – шустрый и простой Miracast и AirPlay Wi-fi…
• Какая маленькая стиральная машина лучше всего подойдет для компактной…

Все данные, которые собирает ваш автомобиль, обрабатываются устройством OBD (On-board diagnostics) — по-нашему ЭБУ (электронный блок управления). В свою очередь, ЭБУ должна понимать, что ей говорит машина, а потому разработан стандарт передачи диагностических данных. Сами машины и их датчики могут работать в соответствии с разными протоколами передачи данных.

Все такие протоколы объединены общим стандартом соответствия. На данный момент и с 1996 года действует стандарт OBD-2, который предполагает полный доступ к данным двигателя и других датчиков.

Оригинальный сканер ELM327 и его китайские клоны поддерживают несколько протоколов диагностических данных автомобилей и их шин, совместимых с OBD-2:

• ISO 9141-2
• ISO 14230-4 KWP
• ISO 14230-4 KWP
• ISO 15765-4 CAN
• ISO 15765-4 CAN
• ISO 15765-4 CAN
• ISO 15765-4 CAN
• SAE J1939
• SAE J1850 PWM
• SAE J1850 VPW

Если вы не уверены, подойдет ли вам сканер HH Advanced OBD ELM327 — проверьте в инструкции, погуглите в интернете какую шину поддерживает ваш автомобиль.

Характеристики и реальная версия

HH OBD ELM327 Bluetooth V1.5 OBD2

6-8$

Купить на Aliexpress

• Поддержка стандартов и программного обеспечения: elm327 V2.1 obd2
• Версия аппаратного обеспечения: ELM327 1.5 bluetooth obd2
• Тип беспроводной связи: Bluetooth
• Проверена совместимость с приложениями: Torque Pro и InCarDoc
• С iPhone не совместим.

Подключение китайского сканера HH Advanced OBD ELM327 к японской машине

Посмотреть все 13 фото

Для теста сканера HH Advanced OBD ELM327 был выбран один из народных авто — Nissan Almera G15 2014 года выпуска. Разъем OBD-2 у нее спрятан в бардачке. Так что можно было подключить сканер и забыть. Что и было сделано.

На сканере есть три светодиода, которые сигнализирует о работоспособности.

• Power — светится, если поступает питание,
• ODB — светится, если распознан протокол,
• PC — светится, если есть подключение к смартфону или компьютеру.

Но в бардачке просто невозможно было понять, все ли действует как надо. А потому, долго не мучаясь, сразу перешли к попытке подключения к смартфону.

Синхронизация по Bluetooth со смартфоном и приложениями Torque Pro, InCarDoc

Включив на смартфоне Bluetooth, быстро было обнаружен доступное устройство под названием OBDII. Чтобы “спариться” с ним, пришлось еще ввести пароль 1234. Все прошло как и положено. Наступил черед приложения.

Для тестирования были выбраны три программы для Андроид:

Последняя программа была необходима, чтобы понять, какую все-таки версию прошивки поддерживает китайский сканер HH Advanced OBD ELM327 в реальности. А так-то они все горазды писать, что дружат с версией 1.5. ELM327 Identifier последовательно отправляет команды сканеру и исходя из ответов делает вывод, какая прошивка стоит на сканере в реальности. Кстати, такой версии прошивки в реальности нет.

А есть 1,4b. Но китайцы любят красивые цифры, так и появилась прошивка 1.5.

Итак, вывод ELM327 Identifier:

Ничего не понятно в этом выводе. Вроде как поддерживает и 1.4b. В то же время, не поддерживает 1.2. Кому интересно, выкладываем полный лог. Можете скачать и сами посмотреть.

А вот программа Torque Pro показала, что сканер HH Advanced OBD ELM327 поддерживает версию 1.5. На том и закончим проверку.

• Точная, дешевая копия iPhone – какой из китайских клонов лучше выбрать?
• Обзор Invin V50 – шустрый и простой Miracast и AirPlay Wi-fi…
• Какая маленькая стиральная машина лучше всего подойдет для компактной…

Стабильность работы сканера ELM327

Начнем со стабильности. Когда сканер с первого раза подключился к машине и потом к смартфону, показалось что все и дальше будет без глюков.

Однако на протяжении нескольких дней тестирования была выявлена такая особенность. Если сканер HH Advanced OBD ELM327 не вынимать из диагностического порта после поездки, то при следующем заводе машине его bluetooth перестает работать. Помогает только, если вынуть и вставить заново в диагностический порт.

Поэтому, если вы планируете купить такое устройство, чтобы раз и навсегда подключить и смотреть данные на планшете, смартфоне, Андроид магнитоле или HUD, идея не очень.

А вот в качестве диагностического средства, которое необходимо подключать раз в пару месяцев, чтобы считать ошибки, посмотреть показания датчиков давления, температуры, самое то.

С каким приложением лучше использовать: Torque Pro или InCarDoc?

Сканер успешно работал с обеими программами. Функционал их примерно одинаков.

Нам больше понравилась InCarDoc Pro. Удобнее смотреть ошибки, очень интересный режим Экономайзер. Он позволяет отображать как параметры реального времени (мгновенный и средний расход) так и суммарные данные за поездку, за день.

В Torque Pro в свою очередь больший набор виджетов и что-то типа рабочего стола, где их можно компоновать по своему желанию. Думается, Torque Pro лучше подойдет для экрана Андроид магнитолы 2din. На большом экране можно разместить много красивых виджетов и циферблатов.

Обе программы справились с задачей прочитать ошибки. Одну даже выявили — надо менять свечу. Обе программы предлагали стереть ошибки в памяти автомобиля. Но мы на это не решились ради теста пятидолларового устройства.

А вот основные параметры, которые вы можете посмотреть в реальном времени на экране смартфона, подключенного к HH Advanced OBD ELM327 с помощью как Torque Pro, так и InCarDoc:

• Обороты двигателя
• Расчетное значение нагрузки на двигатель
• Температура охлаждающей жидкости
• Статус топливной системы
• Скорость автомобиля
• Расход топлива (краткосрочный — обновление каждые 10 секунд)
• Средний расход топлива за поездку
• Давление во впускном коллекторе
• Опережения зажигания
• Температура воздуха на входе
• Абсолютное положение дроссельной заслонки.

И это еще не все. Обе программы поддерживают журналирование, GPS-трекинг. Таким образом вы всегда сможете посмотреть сохраненные данные, расход топлива и т.п. после поездки. Все это в виде графиков, таблиц и сводных данных в виде логов.

Кстати, для Windows тоже есть программа Scanmaster. Особо ее не тестировали. Но люди хвалят.

Вывод

HH OBD ELM327 Bluetooth V1.5 OBD2

6-8$

Купить на Aliexpress

Стоимостью около 5-7 долларов HH Advanced OBD ELM327 со своей непосредственной задачей — сканировать данные OBD2 вашей машины — справляется. А вот в качестве постоянного Bluetooth-адаптера для подключения и передачи на экраны смартфонов или Андроид-магнитолы всех данных ЭБУ подойдет навряд ли.

Источник: smartbobr.ru
