Настройка осциллографа с Алиэкспресс

В прошлый раз мы смонтировали все радиоэлелементы на печатную плату цифрового осциллографа DSO138. Сейчас закончим его сборку и произведём первичную настройку и проверку работоспособности.

Статьи по теме:

• Как настроить цифровой осциллограф DSO138
• Как собрать осциллограф своими руками
• Как читать принципиальные схемы

Вам понадобится

• — Набор с цифровым осциллографом DSO138;
• — мультиметр;
• — источник питания на 8-12 В;
• — пинцет;
• — отвёртка для мелких работ;
• — паяльник;
• — припой и флюс;
• — ацетон или бензин.

Инструкция

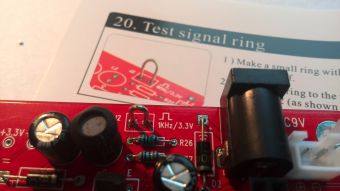

Первым делом припаяем петлю из проволоки толщиной 0,5 мм в отверстия разъёма J2. Это будет контакт для выхода сигнала самотестирования осциллографа.
После этого закоротим с помощью паяльника и припоя контакты перемычки JP3.

Осциллограф DSO138, подробный обзор и настройка

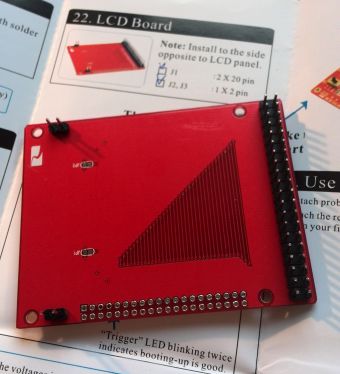

Займёмся платой TFT LCD экрана. Нужно припаять 3 штыревых разъёма с нижней части платы. Два маленьких разъёма по два пина и один двухрядный 40-пиновый.
Мы почти закончили сборку. Но не спешите убирать паяльник, он нам ещё ненадолго понадобится.

Теперь желательно промыть плату ацетоном, бензином или каким-либо другим способом очистить от следов флюса. Когда промоем плату, нужно дать ей полностью высохнуть, это очень важно!

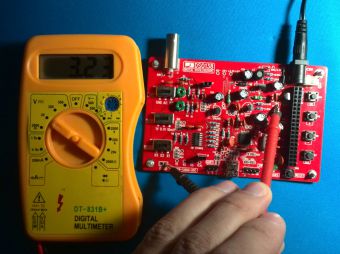

После этого подключим источник питания к плате и замерим напряжение между землёй и точкой TP22. Если напряжение примерно равно 3,3 вольтам, значит вы всё хорошо спаяли, поздравляю! Сейчас нужно отключить источник питания и закоротить припоем контакты перемычки JP4.

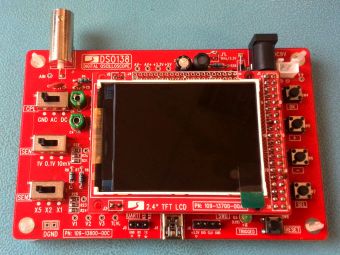

Сейчас можно подключить к осциллографу ЖК дисплей, совместив его штыревые выводы с колодками на печатной плате осциллографа.
Подключите источник питания к осциллографу. Должен загореться дисплей и два раза моргнуть светодиод. Затем на пару секунд на экране появится логотип изготовителя и загрузочная информация. После этого осциллограф войдёт в рабочий режим.

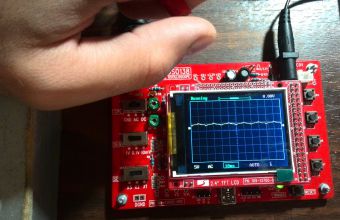

Подключим пробник к BNC разъёму осциллографа и проведём первый тест. Никуда не подключая чёрный провод пробника, прикоснитесь рукой к красному. На осциллограмме должен появится сигнал наводки от вашей руки.

Теперь откалибруем осциллограф. Подключите красный щуп пробника к петле сигнала самотестирования, а чёрный оставьте неподключённым. Переключатель SEN1 поставьте в положение «0.1V», SEN2 в положение «X5», а CPL — в положение «AC» или «DC». С помощью тактовой кнопки SEL переместите курсор на метку времени, а кнопками «+» и «-» выставьте время «0.2ms», как на иллюстрации.

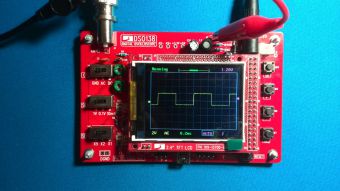

На осциллограмме должен быть виден красивый меандр. Если края импульсов закругляются или имеют резкие острые пики по краям, нужно, поворачивая отвёрткой конденсатор C4, добиться того, чтобы импульсы сигнала стали максимально близкими к прямоугольным.

Теперь переключатель SEN1 поставим в положение «1V», SEN2 — в положение «X1». Остальные настройки оставим прежними. Аналогично предыдущему пункту, если сигнал далёк от прямоугольного, то подкорректируем его с помощью регулировки конденсатора C6.

На этом настройка осциллографа DSO138 закончена. Давайте проверим его в боевых условиях.

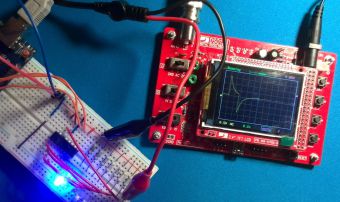

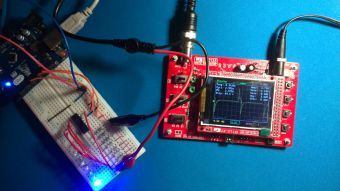

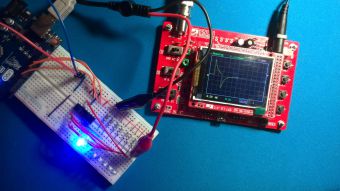

Подключим щупы осциллографа к работающей электрической схеме и посмотрим сигнал.

Для управления чувствительностью служат переключатели SEL1 и SEL2. Первый из них задаёт базовый уровень напряжения, второй — множитель. Например если выставить переключатели в положения «0,1V» и «X5», разрешение вертикальной шкалы будет 0,5 вольт на клетку.
Кнопка SEL служит для перемещения по элементам экрана, которые можно настраивать. Настройка выделенного элемента осуществляется с помощью кнопок + и -. Элементами для настройки являются: время развёртки, режим срабатывания, выбор фронта триггера, уровень срабатывания, перемещение вдоль горизонтальной оси осциллограммы, перемещение оси по вертикали.
Поддерживаемые режимы работы: автоматический, нормальный и однократный. Автоматический режим постоянно выводит сигнал на экран осциллографа. При нормальном режиме сигнал выводится каждый раз, когда превышен заданный триггером порог. Однократный режим выводит сигнал при первом срабатывании триггера.
Кнопка OK позволяет остановить развёртку и удерживать текущую осциллограмму на экране.
Кнопка RESET сбрасывает и перезагружает цифровой осциллограф.
Полезная функция осциллографа DSO138 — отображение информации о сигнале: частоты, периода, скважности, размаха, среднего напряжения и т.д. Чтобы активировать её, нажмите и удерживайте 2 секунды кнопку OK.
Осциллограф умеет запоминать текущую осциллограмму в энергонезависимой памяти. Для этого нажмите одновременно SEL и +. Чтобы вызвать на экран сохранённую в памяти осциллограмму, нажмите SEL и -.

• Осциллограф DSO138 устройство и приспособление к нему

Совет полезен?
Статьи по теме:

• Как похудеть и вылечить гипертонию с помощью DASH-диеты
• Как пользоваться прибором «Антидог»
• Как читать электрические принципиальные схемы

Добавить комментарий к статье
Похожие советы

• Как добавить хабы в strong
• Чем полоскать рот при флюсе
• Как лечить флюс
• Как подключить стробоскоп
• Как настроить пилот
• Как настроить Sirius
• Как работает мини-принтер для iPhone
• Оконные перемычки своими руками
• Все, что вы хотели знать о «докатке»
• Xiaomi Redmi 4X в сравнении с Redmi 4 Pro и Redmi 3X: какой смартфон купить

Источник: www.kakprosto.ru

Как собрать и настроить цифровой осциллограф DSO138

Следующий шаг – пайка трёх дросселей и двух диодов. Дроссели одинаковые, а вот диоды – разные, но в одинаковых корпусах. Кроме того, диоды имеют полярность. На шелкографии платы «минус» (катод) обозначен белой чертой, как и на корпусе самих диодов. Так что соблюдайте внимательность.

Далее припаиваем кварцевый резонатор на 8 МГц. Полярность не важна.

Следующим паяем разъём mini-USB на плату и пять тактовых кнопок. И разъём, и кнопки имеют специфические размеры корпуса и выводов, так что перепутать ничего невозможно.

Далее нам предстоит пайка конденсаторов. Их много, и номиналов много. Все они неполярные, и паяются легко. Не забудьте о формовке выводов, прежде чем вставлять ножки в отверстия под пайку.

Следующим делом припаяем светодиод. Длинный вывод – это анод, «плюс». Для него предназначено отверстие с квадратной контактной площадкой.

Теперь очередь штыревого белого разъёма для питания. Ставим его открытой частью по направлению от центра платы.

Устанавливаем на плату 2 транзистора и 2 регулятора напряжения. Они все разных типов, но в одинаковых корпусах. Будьте внимательны при установке их на плату осциллографа. Формуйте выводы перед установкой и не перегревайте их паяльником.

Устанавливаем два переменных конденсатора.

Монтируем большую катушку индуктивности для фильтра питания.

Далее устанавливаем 6 электролитических конденсаторов. При установке важно соблюдать полярность. Более длинный вывод – это «плюс». Он устанавливается в отверстие с квадратной площадкой под пайку.

Ставим на плату осциллографа DSO138 разъём для питания. Он имеет широкие довольно толстые выводы, его нужно хорошо пропаять.

Далее – пайка штыревых разъёмов и соответствующих колодок на плату осциллографа DSO138.

Устанавливаем три подвижных переключателя SW1, SW2 и SW3. Затем монтируем BNC разъём. Его корпус из толстого слоя металла, и трудно поддаётся пайке. Тем не менее, нужно очень хорошо его припаять к контактным площадкам. Это разъём часто будет подвергаться механической нагрузке, и его пайка должна быть очень качественной.

Хорошо прогревайте толстые выводы его корпуса.

Теперь припаяем петлю из проволоки толщиной 0,5 мм в отверстия разъёма J2. Это будет контакт для выхода сигнала самотестирования осциллографа.

После этого закоротим с помощью паяльника и припоя контакты перемычки JP3.

Займёмся платой TFT LCD экрана. Нужно припаять 3 штыревых разъёма с нижней части платы. Два маленьких разъёма по два пина и один двухрядный 40-пиновый.

Мы почти закончили пайку. Но не спешите убирать паяльник, он нам ещё ненадолго понадобится.

Теперь желательно промыть плату ацетоном, бензином или каким-либо другим способом очистить от следов флюса.

Промытой плате нужно дать хорошо просохнуть. Это очень важно! Влаги на плате не должно остаться совершенно.

После этого подключим источник питания к плате и замерим напряжение между землёй и точкой TP22. Если напряжение примерно равно 3,3 вольтам, значит вы всё хорошо спаяли, поздравляю! Сейчас нужно отключить источник питания и закоротить припоем контакты перемычки JP4.

Сейчас можно подключить к осциллографу ЖК дисплей, совместив его штыревые выводы с колодками на печатной плате осциллографа.

2 Первое включение осциллографа DSO138

Подключите источник питания к осциллографу. Должен загореться дисплей и два раза моргнуть светодиод. Затем на пару секунд на экране появится логотип изготовителя и загрузочная информация. После этого осциллограф войдёт в рабочий режим.

Подключим пробник к BNC разъёму осциллографа и проведём первый тест. Никуда не подключая чёрный провод пробника, прикоснитесь рукой к красному. На осциллограмме должен появится сигнал наводки от вашей руки.

3 Калибровкаосциллографа DSO138

Теперь откалибруем осциллограф. Подключите красный щуп пробника к петле сигнала самотестирования, а чёрный оставьте неподключённым. Переключатель SEN1 поставьте в положение «0.1V», SEN2 в положение «X5», а CPL – в положение «AC» или «DC». С помощью тактовой кнопки SEL переместите курсор на метку времени, а кнопками и выставьте время «0.2ms», как на иллюстрации.

На осциллограмме должен быть виден красивый меандр. Если края импульсов закругляются или имеют резкие острые пики по краям, нужно, поворачивая отвёрткой конденсатор C4, добиться того, чтобы импульсы сигнала стали максимально близкими к прямоугольным.

Теперь переключатель SEN1 поставим в положение «1V», SEN2 – в положение «X1». Остальные настройки оставим прежними. Аналогично предыдущему пункту, если сигнал далёк от прямоугольного, то подкорректируем его с помощью регулировки конденсатора C6.

На этом настройка осциллографа DSO138 закончена. Давайте проверим его в боевых условиях. Подключим щупы осциллографа к работающей электрической схеме и посмотрим сигнал.

4 Режимы работы осциллографа DSO138

Возможные режимы работы осциллографа:

• автоматический (AUTO),
• нормальный (NORMAL),
• однократный (SINGLE).

Автоматический режим постоянно выводит сигнал на экран осциллографа. При нормальном режиме сигнал выводится каждый раз, когда превышен заданный триггером порог. Однократный режим выводит сигнал при первом срабатывании триггера.

5 Элементы управления осциллографа DSO138

Для управления чувствительностью осциллографа служат переключатели SEL1 и SEL2. Первый из них задаёт базовый уровень напряжения, второй – множитель. Например если выставить переключатели в положения «0,1V» и «X5», разрешение вертикальной шкалы будет 0,5 вольт на клетку.

Кнопка SEL служит для перемещения по элементам экрана, которые можно настраивать. Настройка выделенного элемента осуществляется с помощью кнопок и . Элементами для настройки являются:

• время развёртки,
• режим работы,
• выбор фронта триггера,
• порог срабатывания,
• перемещение вдоль горизонтальной оси осциллограммы,
• перемещение оси по вертикали.

Кнопка RESET сбрасывает и перезагружает цифровой осциллограф.

Кнопка OK позволяет остановить развёртку и удерживать текущую осциллограмму на экране.

6 Дополнительные функции осциллографа DSO138

Полезная функция осциллографа DSO138 – отображение информации о сигнале: частоты, периода, скважности, размаха, среднего напряжения и т.д. Чтобы активировать её, переместите курсор кнопкой SEL на выбор времени развёртки, а затем нажмите и удерживайте 2 секунды кнопку OK.

Осциллограф умеет запоминать текущую осциллограмму в энергонезависимой памяти. Для этого нажмите одновременно SEL и . Чтобы вызвать на экран сохранённую в памяти осциллограмму, нажмите SEL и .

7 Технические характеристикиосциллографа DSO138

Технические данные осциллографа DSO138, взятые из официального паспорта.

ПараметрЗначение

Количество выборок	1 млн./сек
Полоса пропускания	0…200 кГц
Диапазон чувствительности	10 мВ/дел.…5 В/дел.
Макс. входное напряжение	50 В
Входное сопротивление	1 МОм / 20 пФ
Разрешение	12 бит
Длина записи	1024 точки
Шкала по времени	500 сек/дел.…10 мксек/дел.
Питание	9 В (8…12 В)
Потребление	~120 мА
Размеры	117×76×15 мм
Вес	70 гр. без пробника

Скачать инструкцию по сборке осциллографа DSO139

Скачать вложения:

• Скачать инструкцию по сборке осциллографа DSO139 (980 Скачиваний)

Источник: soltau.ru

Осциллограф DSO138.Сборка и настройка

Здравствуйте. Вот и я не удержался и заказал себе карманный осциллограф DSO138. Прибор не серьезный осциллограф,скорее игрушка для мелких нужд, но тем не менее очень популярный среди любителей попаять. Этот малыш умеет работать с напряжениями до 50В с частотой до 200 кГц, оснащен 2,4 дюймовым дисплеем и питается от 9В блока питания.
На АлиЭкспресе есть разные варианты комплектации этого осциллографа, я же выбрал плату с уже запаянными деталями и красивым корпусом из оргстекла, так же в комплекте шел шуп с крокодилами и инструкция на двух листах. За все заплатил 1350 рублей, а вот ссылка на комплект
Первым делом нужно проверить устройство и откалибровать точность показаний. Для первого запуска купил новую батарейку 9В и подключился, но буквально пару минут и появлялся белый экран.

Отключал питания, давал постоять минут пять и повторялось все тоже самое. На форумах читал, что это перегрев стабилизаторов, процессора или же косяк прошивки. Но оказалось что вся проблема в питании, потребляет осциллограф 120мА и за минуты высаживает батарейку. Дальнейший пуск сделаю через блок питания, согласно инструкции питать осциллограф можно напряжением 8-12В. Подключил к дополнительному каналу 12В от своего лабораторного блока питания.

Для правильной калибровки осциллографа первым делом нужно выставить ноль на графике. Для этого переключатель CPL нужно перевести в положение GND и кнопкой SEL нажимать до тех пор пока желтый уголок слева напротив линии не станет синий. Потом зажать кнопку OK пока осциллограф не откалибруется в ноль.
Теперь можно калибровать. Для этого подключаю к генератору красный щуп. Первым делом откалибрую предел 1В. Переключатель SEN1 на 1В, переключатель SEN2 на X1 и подстроечным кондером C6 добиваюсь, что бы импульсы были максимально прямоугольные.
Тоже самое делаю для предела 0,1В. SEN1 переключаю на 0,1В, а SEN2 — на X5. Регулируется конденсатором C4.
Предел 10мВ калибровать не надо, это прямой вход на процессор. Кстати в режиме измерения, если зажать ту же кнопку OK, можно включить/отключить дополнительную информацию с частотой, скважностью импульсов и напряжением .

Когда прибор откалиброван, можно и собрать его в корпус. А корпус и в правду классный, правда деталей так много, что и не сразу понятно что куда.
Первым делом нужно закрепить плату с экраном на деталь, где больше всего отверстий. Крепиться плата маленькими четырьмя болтами. Главное не перепутать какой стороной собирать

Далее нужно взять две одинаковые детали, положить друг на друга и вставить все клавиши.
Сверху нужно положить крышку и закрутить винты на место. Какая именно крышка понятно и так, главное не забыть с экранчика снять защитную пленку.

Теперь пора поставить основную плату и зажать ее гаечками
И в конце установить боковые крышечки и сверху поставить последнюю крышку и зажать ее гайками.
Устройство можно считать собранным. Даже детали остались.

Для первого теста проверил уровень пульсаций на дополнительных каналах в лабораторнике

Так же проверил основной выход лабораторника.

Ну что в общем сказать. Конечно же требуются дополнительные измерения, новые тесты и желательно с чем то его сравнить, но пока этого сделать нечем. Для простых задач вполне сойдет, проверить наличие импульсов к примеру или к примеру пойдет для проверки усилителей звука
На этом пока все. Подписывайтесь на обновления в Контакте и Одноклассниках, что бы получать обновления с моей мастерской
С ув. Эдуард
