Давно хотел себе такие часы, привлекают они своим дизайном и на сегодняшний момент оригинальностью из за использования в роли дисплея ГАЗОРАЗРЯДНЫЕ ИНДИКАТОРЫ.Свои индикаторы я купил на Авито за чуть больше 2т.р., индикаторы мне достались чуть дороже рыночной цены потому как они совершенно новые и не демонтировались с советских проборов как обычно.

ИН-14 и ИН-3

Индикаторы 1982 года выпуска и уже давно не выпускаются отсюда на рынке они в диффеците, но представьте советские «лампы» сейчас можно купить и на Алиэкспресс, и собранные часы можно купить там же. Покупать часы или лампы в Китае достаточно дорого, а вот что мне действительно пришлось купить на Алиэкспресс так это ГОТОВУЮ ПЛАТУ

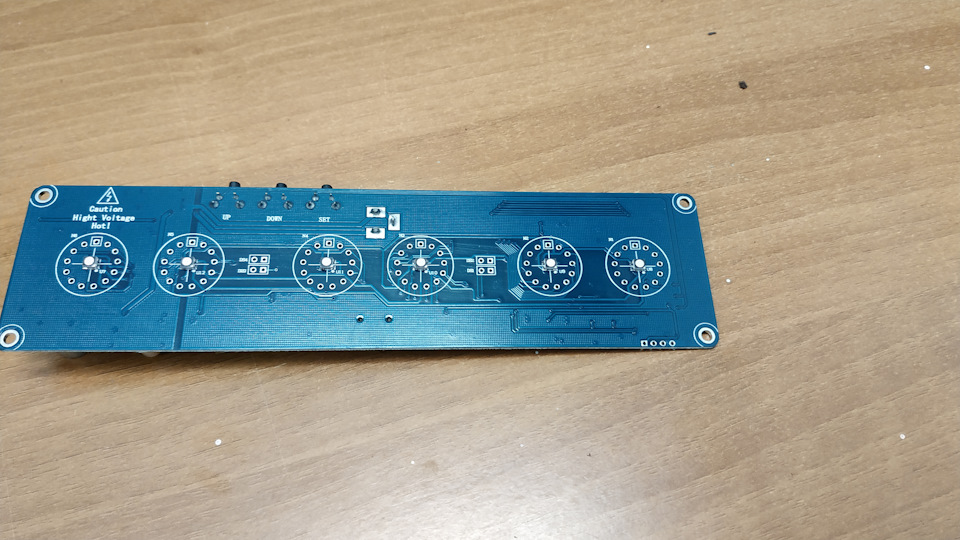

Плата достаточно простая, элементов минимум, отсюда она оказалась тоньше и уже чем другие рассмотренные мной варианты, пришла в целостности, хотя были отзывы что при транспортировке отваливался конденсатор который к слово просто припаивался обратно.

Электронные часы на газоразрядных индикаторах ИН-12 конструктор подарок для друзей своими руками

Плата на 8 индикаторов (часы 2шт., минуты 2шт., секунды 2шт, разделители 2шт.), бывает платы на 6, 4 и даже 10 индикаторов. Мой вариант особым функционалом не отличается, нет календаря, будильника, термометра…и других не нужных мне функций. Есть только функция перебора всех цифр в индикаторах каждую минуту, сделано это для долговечности (по мне выглядит завораживающее).

Есть разноцветная подсветка «ламп» снизу, мне понравилась только желтая…но в итоге я вовсе отключил ее. При пропадании питания (12В 2А, блока питаня в комплекте нет) время не сбивается потому как предусмотрена установка элемента питания (в комплекте нет), но подсветка включиться снова. Точность хода хорошая за 2 месяца время не «убежало». По плате больше добавить нечего, потребляем мало, греется не сильно…как не странно доработок не требует.
Индикаторы вплотную к плате припаивать не рекомендую, потому как нужно учитывать толщину корпуса которого к тому моменту ещё не было.

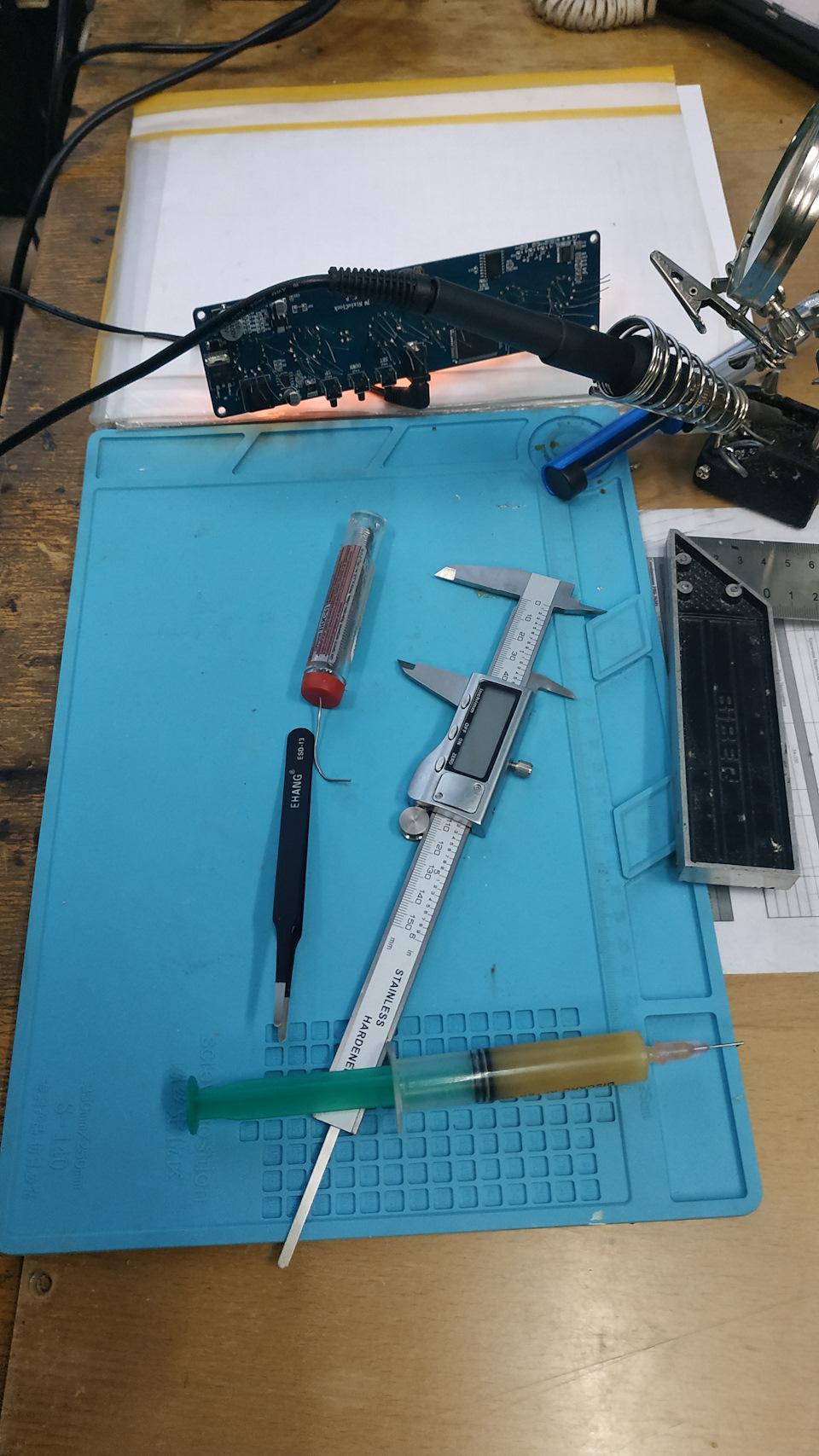

Что бы точно расположить «лампы» на плате можно использовать трубки подходящего диаметра с идеально отрезанном торцом который ставиться на плату и внутрь «лампа». Ничего такого я не нашёл и пришлось использовать обычный угольник и штангельциркуль.

Паять удобнее феном, выровнять по плоскостям все «лампы» достаточно сложно…по крайней мере первый раз это займет много времени и нервов.

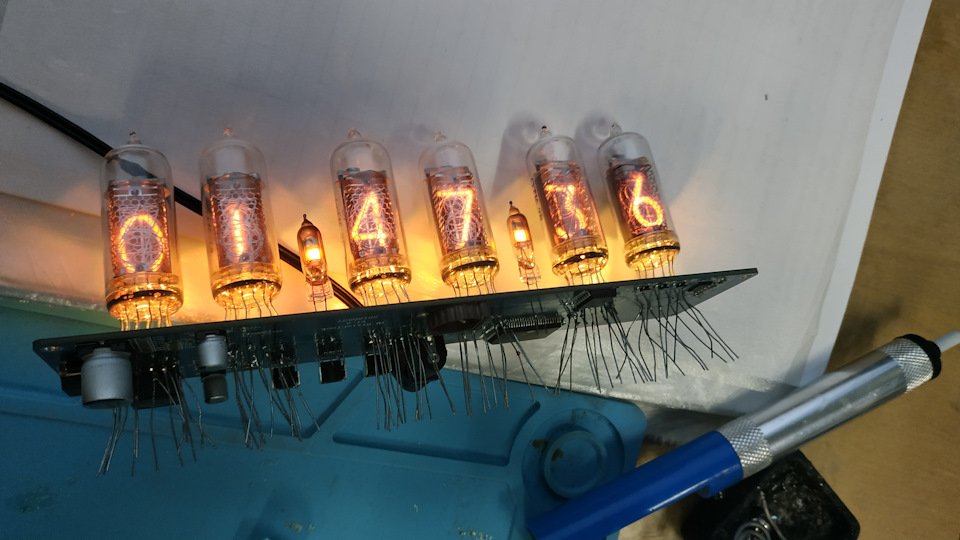

Первая проверка, всё работает

Временно поставил часы на саморезы, дальше идем делать корпус для часов.

Источник: www.drive2.ru

САМЫЕ ДЕШЕВЫЕ ЧАСЫ НА ГАЗОРАЗРЯДНЫХ ИНДИКАТОРАХ KIT DIY nixie clock TUBE

Ламповые часы Nixie clock своими руками

Я уже больше 5 лет занимаюсь изготовлением часов на газоразрядных индикаторах, а недавно заполучил довольно редкие лампы ZM1040, часы на которых считаю одними из лучших в своей коллекции. Надеюсь, и вы сможете по достоинству оценить мою работу, ознакомившись с подробностями и процессом изготовления.

Картинка кликабельна

Введение

Газоразрядный индикатор Nixie tube — электровакуумный прибор, в котором используется тлеющий разряд для отображения различных символов за счёт свечения газа вокруг них. Состоит, как правило, из одного анода и 10 катодов в форме цифр, расположенных друг за другом. Подробнее об устройстве и принципе работы можно почитать на Википедии.

Несмотря на то, что ГРИ не производятся уже почти 30 лет, интерес к часам на их основе в настоящее время не утихает. Справедливости ради стоит сразу отметить, что в мире существует по меньшей мере два современных производителя ГРИ: появившийся около 5 лет назад Daliborfarny, создающий аналоги индикаторов Z5680M/Z568M по весьма высокой для рядового радиолюбителя цене в €135 за штуку и Millclock, с 2018 года создающий нечто похожее на ИН-18 по $99. В то же время на различных барахолках, сайтах с объявлениями и даже на Алиэкспресс сейчас можно без труда купить индикаторы ИН-12, ИН-14, ИН-8 и т.д. по цене от 200 рублей за штуку. Все они по-своему хороши и находят своих почитателей.

Aliexpress xiaomi mi wifi 3

Подготовка

Первым делом — выбор ламп. Для этого проекта мне удалось приобрести 6 индикаторов ZM1040 производства ныне несуществующей компании Tesla.

Изображение лампы с сайта danyk.cz

Собственно сайт, на котором можно найти больше информации о ГРИ.

К сожалению, почти на всех лампах местами отсутствовал красный лак, так что мной было принято решение полностью его удалить, фактически получив таким образом индикаторы ZM1042:

Для сравнения размеров рядом находится индикатор ИН-8-2 с высотой символа 18 мм.

Эти ГРИ имеют внушительную по своим меркам высоту символа в 30 мм, что хоть и уступает на 10 мм самым большим из советских индикаторов ИН-18, но при той же ширине символа обеспечивает, на мой взгляд, более гармоничные пропорции.

Так как я пока не умею самостоятельно писать прошивки для микроконтроллеров, следующим этапом был поиск подходящего проекта в открытом доступе. В этом мне в частности помог сайт Радиокот, где есть тема с огромным количеством различных устройств на ГРИ. В этом плане большой плюс — универсальность решений: без труда в схему часов на ИН-8-2 можно установить лампы ИН-16, например, и наоборот.

Вот схема, которую выбрал я:

Картинка кликабельна

При создании часов на ГРИ можно использовать статическую или динамическую индикацию, лично я предпочитаю второй вариант. Именно поэтому на схеме так странно показано соединение дешифратора BU2090F с катодами ламп: все катоды соединены параллельно. Подробнее об этом можно прочитать здесь.
Кроме того, на схеме не показано, к какому катоду подключается каждый выход дешифратора. Дело в том, что для упрощения разводки печатной платы в прошивке имеется возможность «переназначить катоды», то есть задать правильный для конкретного случая порядок отображения цифр.

Для питания ГРИ необходимо напряжение порядка 170 Вольт при токе в несколько миллиампер. Для его получения используется импульсный преобразователь на микросхеме МС34063, хорошо зарекомендовавшей себя в подобных схемах.

Следующий типовой блок — транзисторы для управления анодами ламп — здесь используется ставшее уже классическим сочетание MMBTA42 и MMBTA92.

В качестве микросхемы часов реального времени применена достаточно точная DS3231SN с батарейкой для поддержания хода часов при отключении от сети.

Также на схеме присутствует линейный понижающий преобразователь на 5 Вольт для питания микросхем, датчик температуры DS18B20 и управляющий всем этим микроконтроллер PIC16F628A.

Печатная плата

С лампами, схемой и деталями определились, теперь — плата. Имея некоторый опыт, печатные платы я сразу подготавливаю для изготовления в Китае: два слоя, шелкография, маска, переходные отверстия — всё это здорово упрощает сборку и позволяет позволяет сделать плату в меру компактной. Подробно на этим этапе останавливаться не буду, так как о проектировании и методах изготовления плат написано уже очень много, в частности:

7 правил проектирования печатных плат
Перестаньте травить печатные платы дома — заказывайте их на производстве
Отмечу, что на этом этапе самым сложным для меня оказался поиск чертежа цоколя лампы со всеми размерами. В подобных случаях я всегда стараюсь изготовить первый экземпляр платы (или её фрагмента) самостоятельно, чтобы наверняка исключить возможность ошибки.

В результате моя плата получилась вот такой:

Вырез под разъём питания (который будет закреплён на корпусе, а с платой соединён проводами) и вырезы под электролитические конденсаторы — для уменьшения габаритов и толщины собранной платы. Это незначительно скажется на стоимости плат, но позволит уменьшить размеры корпуса.

Алиэкспресс или бангуд что лучше

Далее — экспорт в формат gerber, заказ на Jlcpcb.com и около месяца ожидания (расплата за самую дешёвую доставку).

На нижней стороне платы перечислены индикаторы, которые можно в неё установить без доработок

Сборка платы

О том, как паять SMD и выводные компоненты я не смогу сказать ничего нового, поэтому лишь уточню пару нюансов.

Во-первых, схему рекомендую собирать по частям: сначала — преобразователи, затем — остальные детали, и только в последнюю очередь — лампы. В данном случае лампы не впаиваются в плату, а устанавливаются через штырьки из разъёма DPBS-25F, которые отдельно можно найти в продаже по запросу «nixie tube pin» — это заметно упрощает сборку.
Во-вторых, если используете какие-то флюсы, не забывайте их потом отмывать. Сам я использую припой с флюсом, не требующим отмывки, что довольно удобно.

В-третьих, советую покупать электронные компоненты только в проверенных магазинах — это поможет избежать множества проблем при сборке и наладке устройства. В случае с этими часами особое внимание советую уделить BU2090F — уж очень часто они мне попадались бракованные: если после сборки в одной или нескольких лампах вместо одной цифры светятся сразу все, проблема почти наверняка в дешифраторе.

После сборки части платы проверяю наличие всех напряжений:

174 Вольта вместо 170 получилось из-за погрешности номиналов резисторов в обратной связи преобразователя, что в данном случае не критично

И полностью собранная плата со всех сторон:

Я собирал сразу две платы, поэтому можно найти некоторые отличия в компонентах между этой и предыдущей фотографией

На этом этапе уже можно установить лампы и продемонстрировать работу часов (что я и делал для окончательной проверки всех элементов), но фотографировать не стал — лучше чуть позже покажу полностью законченные часы.

Изготовление корпуса

В подобного рода изделиях корпус — очень важная составляющая. Вариантов здесь масса: металл, дерево, полимерные материалы (включая 3D печать), камень и различные их комбинации — у кого на что хватит терпения, опыта, оборудования/инструментов и денег. Лично мне нравится древесина.

Именно под деревянный корпус проектировалась плата, и именно этим обусловлено такое расположение разъёма питания и кнопок для настройки.

В качестве материала была выбрана давно полюбившаяся мне древесина бубинга, которая имеет относительно высокую плотность и прочность и хорошо себя зарекомендовала при обработке на фрезерном станке.

Чертёж корпуса в электронном виде я не создавал, но в архиве в конце статьи будет фотография чертежа, сделанного от руки, если кому-то вдруг это нужно.

Модель получилась вот такой:

Извиняюсь за фотографию монитора, сделать скриншот не было возможности

После изготовления, шлифовки и покрытия воском корпус стал выглядеть вот так. Попутно уже вручную были просверлены отверстия для винтов крепления нижней крышки и платы и сделаны небольшие углубления под выступающие детали:

Фотография не очень хорошо передаёт цвет древесины, на КДПВ он больше похож на действительный

Как и ожидалось, после минимальных доработок корпуса, плата была установлена именно так, как и планировалось:

Между нижней стороной платы и крышкой есть зазор в 4 мм для размещения кнопок и конденсаторов

Последняя деталь корпуса — нижняя крышка. Здесь я воспользовался лазерной резкой.
Материал — нержавеющая сталь толщиной 1 мм. Так как заготовка не была зеркальной и имела небольшие царапины, после резки с крышкой надо было что-то делать. Терпения на полировку (после недавней продолжительной обработки корпуса наждачкой) у меня бы не хватило, так что я пошёл другим путём: мелкой наждачной бумагой буквально за минуту шлифовки сделал плоскость матовой, покрытой мелкими царапинами — получилось довольно неплохо:

Haier hsu 07htl103 r2 отзывы

Размеры получившегося корпуса — около 225х57х19,5 мм. Из-за большой длины для плотного прилегания нижнюю крышку решено было крепить не 4, а 6 винтами. Они разные: 3 с высокими шляпками, 3 — с низкими. Благодаря этому при установке на неровную поверхность часы не будут качаться

Я старался сделать корпус в меру компактным и минималистичным. Понимаю, что некоторым такой подход не понравится, но надеюсь, что кто-то оценит его по достоинству.

Финал

Корпус готов, лампы установлены — вот и всё:

Сравнение размеров с аналогичными часами на ИН-8-2:

Источник: habr.com

Набор для сборки часов на неоновых ИН-12

Желание собрать теплые и ламповые часы.
Без Ардуино и кодинга.

Предмет обзора

Совершенно неспортивный кит, состоящий из собранной печатной платы, латунных стоек, набора винтов М2, и цанговых панелек для ИН-12, которые предполагается распаять самому. В комплекте есть неонки для секундных точек с пластиковыми стойками.

Я не предполагал писать обзор, потому не делал фото разобранного кита. По результатам сборки всё-таки захотелось поделиться с Вами, потому фото в разобранном виде честно спёр с лота.
С передней стороны платы стоят RGB светодиоды для подсветки стеклянных корпусов ИН-12

Батарейка 1220 не включена в комплект, нужно докупить самостоятельно.

Возможности

Термокомпенсированный опорный генератор, часы будут работать очень точно.
Возможность смены режима отображения 12-24 часа.
Возможность смены цвета подсветки, или установка режима, при котором каждый день цвет будет случайным.
Возможность активации ночного спящего режима, когда индикация выключена.
Периодически часы перелистывают все цифры всех индикаторов, чтобы избежать отравления электродов ламп.
