Штатная фишка разъема С-310 блока Etacs для автомобилей Mitsubishi. С помощью данной фишки вы сможете удобно подключить любое дополнительное оборудование (регистратор, радар и т.п.) без врезки в проводку. Так как на разъеме С-310 всегда присутствует пин с постоянными +12 вольт, пин +12 вольт появляющихся при переводе ключа в режим ACC и пин с +12 вольт появляющихся при включении габаритов.
Оригинальный артикул данной фишки MZ605181, но стоит оригинал на порядок дороже. Данный аналог ничем не уступает по качеству.
Купить штатную фишку для разъема С-310 блока Etacs
(MZ605181) можно тут Aliexpress.
С примером подключения видеорегистратора с помощью данной фишки можете ознакомиться в данной статье Подключение видеорегистратора на Mitsubishi Лансер 10 либо в видео ниже.
Обзор цифровой динамометрической насадки ANC-135 13.5-135N.m с Aliexpress
Видео подключения видеорегистратора на Mitsubishi Лансер 10
Источник: lancer-x.net
Mitsubishi ASX Клуб
Альтернативное подключение потребителей (не в прикуриватель)
Электрооборудование
- Перейти на страницу:
Альтернативное подключение потребителей (не в прикуриватель)
Сообщение Ssergeyy » 10 апр 2011, 19:50
Не секрет, что многие из нас ищут способ подключить потребители типа антирадара, GPS – навигатора, видеорегистратора и т д не в прикуриватель. Излишние провода мешают, это не эстетично. Поэтому предлагаю делиться возможными вариантами подключения различных потребителей.
Мой вариант подключения антирадара.
Для подключения нужно купить 2 шт разъема типа «мама» (маленькие).
Подключение производим в блок ETACS слева снизу от руля. Предварительно снять козырек панели приборов для прокладки кабеля. Подключаем в свободный разъем под «силовыми» проводами.
Слева – масса. Справа вверху – «отключаемый» плюс. (т. е. питание пропадает через пол часа или 1 час, в зависимости от настройках в авто). Справа внизу – не отключаемый. Питание на потребитель будет подаваться постоянно.
Вот как выглядит мое подключение:
Источник: mitsubishi-asx.net
Скрытое подключение видеорегистратора
После установки центральной консоли от RalliArt и внедрения в неё подсветки ездить вечером с постоянно горящей подсветкой нижнего отсека из за воткнутого штекера питания видеорегистратора стало как то не фэншуйно.
Так что решил наконец доделать всё по уму.
Понадобится:
Штатный штекер для дополнительного оборудования (подсветки, видеорегистратора и так далее).
Код детали: MZ605181
Либо аналог от Lexus: Aliexpress (Фишка идентична нашей).

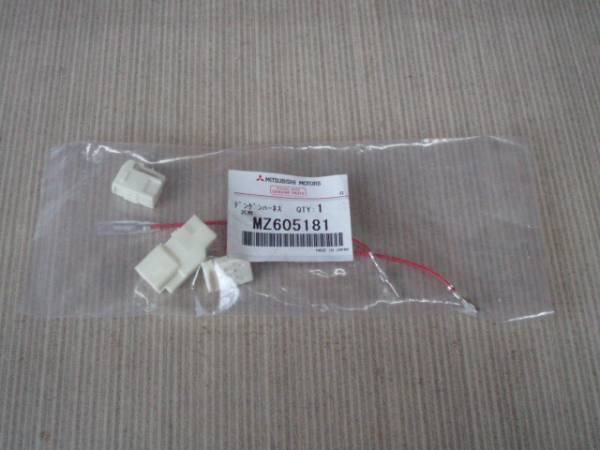

Внутри 3 фишки (понадобится только одна) и два провода с пинами (один мама второй папа. Нам нужен мама).

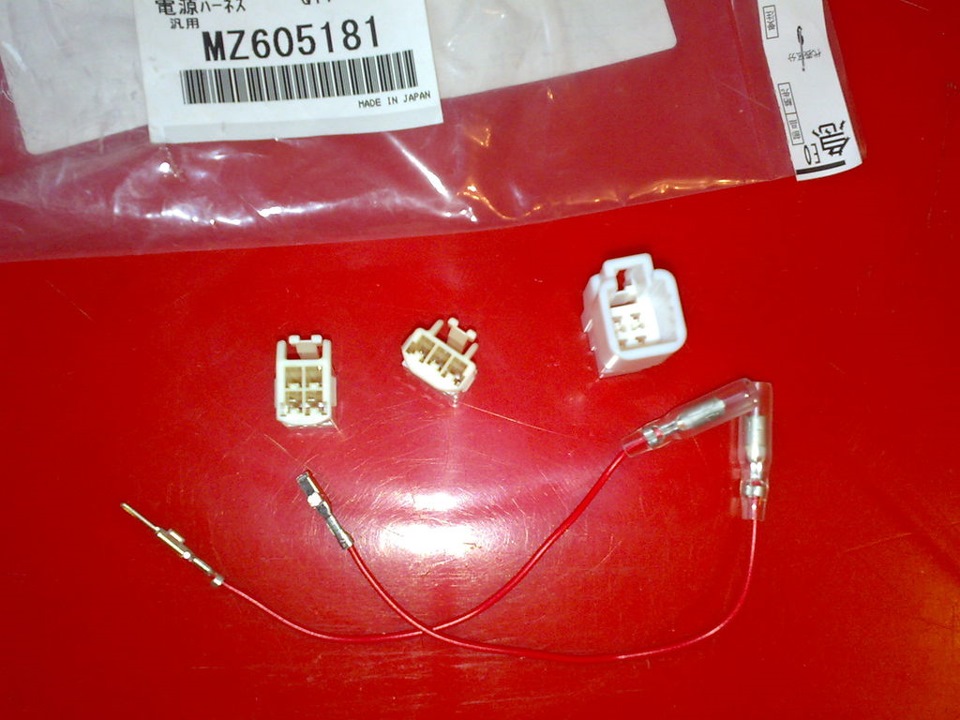

Запчасти на фото: MZ605181

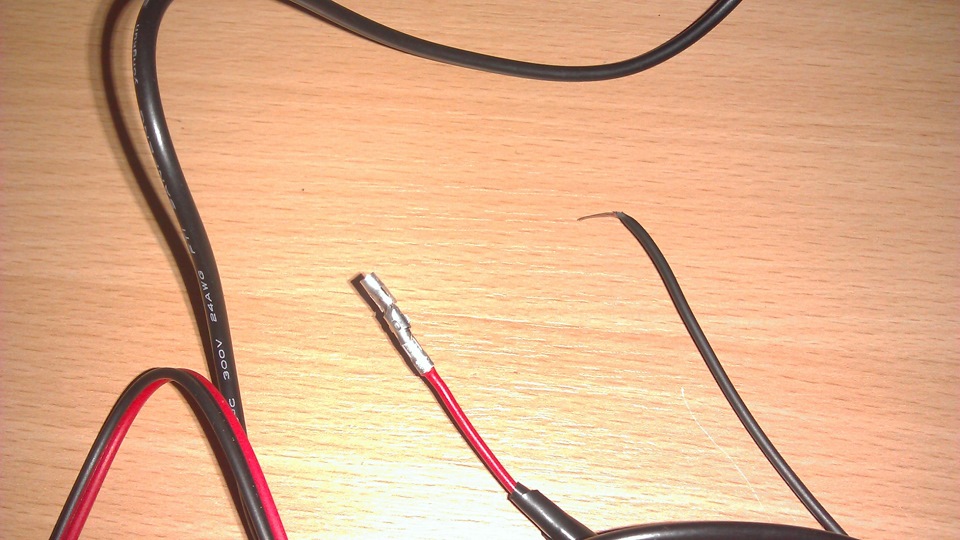

1. Пин мама вставляем в штекер и сразу припаиваем плюсовой провод.

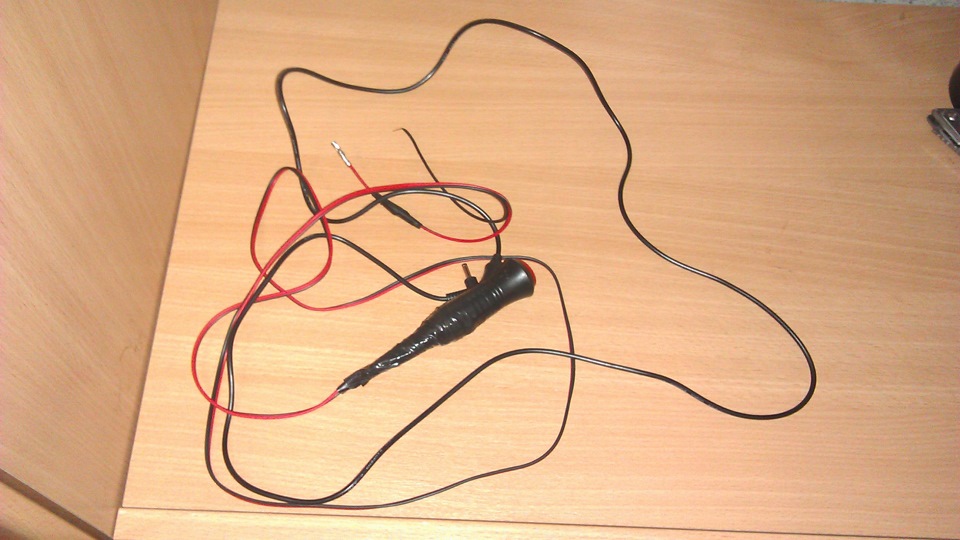

2. К штекеру регистратора припаял плюсовой и минусовой провода и хорошенько заизалировал.
3. Провод протянул по водительской стойке.
4. Нужный разьём на ETACS.
Расположение пинов для нового ETACS (Для старого схема есть в интернете или можно просто методом тыка, там все пины плюсовые).
У кого то расположение пинов такое: Drive2
Лично у меня было такое:

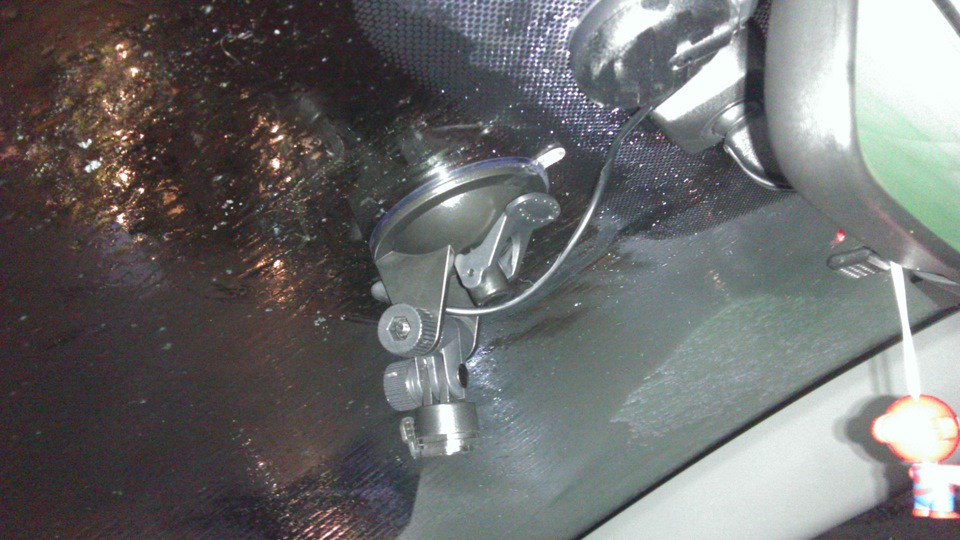

Включается сам при повороте ключа зажигания. Можно конечно еще добавить кнопку для включения или выключения.
Провода не висят и прикуриватель не занят.
Комментарии приветствуются. Если считаете, что запись полезна. Жмите поделиться.
