Один из лучших осциллографов за свои деньги. Чуть дешевле 4000 рублей ($66) вы получаете цифровой осциллограф с экраном 2,4 дюйма компактного размера, который вмещается в карман. Осциллограф FNIRSI-5012H имеет АЦП с заявленными характеристиками 500 мегавыборок в секунды и с полосой до 100 МГц. Есть возможность хранения осциллограмм. Я уже делал подробный обзор и тест этого осциллографа, и подробно обсуждал возможность выбора данной модели или аналогичной от Hantek в отдельной статье.
Мультиметр — осциллограф MUSTOOL MT8208
А вот если каждая копейка на счету, а для вас устроит полоса до 200 кГц, то есть смысл обратить внимание на компактный осциллограф DSO DSO150, который полный собран, настроен, в комплекте щуп P6020 BNC (стандартный). Осциллограф обеспечивает максимальную частоту выборки в режиме реального времени: 1 Мвыб/с, что соответствует аналоговой полосе пропускания 0 — 200 кГц. Что касается напряжения, то тут заявлен диапазон чувствительности от 5 до 20 мВ/дел. Дополнительно рекомендую выбрать щупы (1:10, 1:100) делители сигнала.
Мультиметр — осциллограф MUSTOOL MT8208
Еще один хороший осциллограф — это промежуточный вариант по цене между DSO150 и FNIRSI-5012H. Это модель FNIRSI-2031H, которая представляет собой ручной миниатюрный портативный цифровой осциллограф с полосой пропускания до 30 МГц и частотой дискретизации 200MSps. Это один из самых компактных вариантов, которые себе может позволить электронщик или электрик. В комплекте есть щуп P6020 BNC (стандартный), с делителем 1/10. На этот компактный осциллограф DSO 2031H я делал подробный обзор.
По ссылке лот с выбором нескольких модицикаций этой модели. А конкретно цифровые мультиметры от UNI-T: младшая UT61A, UT61B, UT61С, UT61D, и топовый — UT61E. Топовая модель UT61E отличается 22 000 отсчетами (у UT61C и UT61D значится 6 000 отсчетов, а у UT61A всего 4000 отсчетов, как у младшей модели). B есть возможность взять на распродаже UT61E за 3000руб (с купонами). Перед выбором рекомендую ознакомиться с материалом по выбору мультиметров и тестеров с инверсным EBTN дисплеем.
Это также один из топовых мультиметров с Алиэкспресс — OWON B41T (версия «плюс»). Фактически, это тот же UT61E, но со встроенным модулем беспроводной связи Bluetooth, подсветкой, с нормальными батарейками 2 х АА. Сейчас есть возможность взять на распродаже OWON B41T+ за 3600 рублей (цена без учета купонов). Мультиметр поставляется в сумочка-органайзере, с комплектом шупов и теппературным датчиком, а также инструкцией по подключению к компьютеру.
Еще один полезный измерительный прибор для радиоэлектронщиков — это многоцелевой транзисторный тестер, вернее мультитестер — прибор, который измеряет не только праметры полупроводниковых компонетов (биполярные и полевые транзисторы, тиристоры и диоды), но и параметры емкостей (25 пФ — 100000 мкФ), сопротивлений (0,5 Ом — 50M Ом), индуктивности (0,01 мГц — 20 Гц). Доступно измерение в автоматическом режиме. Для компонентов предусмотрен быстрозажимной ZIF сокет. Показания отображаются на графическом цветном дисплее 128 х 160 точек. Питание от батареи 9В.
А теперь вполне себе серьезный настольный цифровой осциллограф Hantek Dso5102p — полнофункциональный измерительный прибор на 100 МГц и на 2 канала 1gsa/s. Есть калибровка, работа с USB накопителем, можно сменить прошивку на кастомную. Дисплей цветной 7 »Tft Lcd. По отзывам, эта модель значительно лучше, чем популярный ADS1102CAL. При заказе выбирайте бесплатную доставку из наличия в РФ.
Подробно про настольные осциллографы я писал встатье по выбору.
Еще одна отличная и относительно свежая модель от Hantek — это самый продаваемый осциллограф 2019 года, карманный комбо-измеритель 2С42 (осциллограф + мультиметр + генератор сигналов). На выбор несколько моделей без встроенного генератора (2С42 на 40 МГц или 2С72 на 70 МГц), и со встроенным генератором (2D42 на 40 МГц или 2D72 на 70 МГц). Отлично подходит для электриков (встроенный мультиметр) и для автоэлектриков. Есть возможность подключения к компьютеру и сохранения осциллограмм. Вообще про карманные осциллографы подробно можно посмотреть в отдельной статье.
Для радиолюбителя, электронщика пригодится качественный прибор, например, осциллограф. Да и вообще для техногика будут интересны подобные товары: паяльники, лабораторные источники питания, мультиметры, интересна продукция от Miniware (например, паяльник TS100). Паяльник портативный — легко взять с собой.
Работает от любого источника питания (адаптер в комплекте) с напряжением от 12 до 24 Вольт. Мощность до 65Вт. Управляется с помощью контроллера STM32 и небольшого дисплея. В ассортименте есть множество типов жал на выбор. Этот паяльник может питаться от павербанка.
Тема интересная, у меня в профиле есть отличные подборки с титановым подарками, лучшими телевизорами и электроникой.
Источник: www.ixbt.com
ET201. мультиметр и осциллограф. дубль три
Я очень люблю ковырять измерительные приборы, поэтому когда мне предложили на обзор данный тестер — я радостью согласился. К сожалению, пока он ко мне ехал — на него вышло уже два обзора (раз и два).
Поставляется тестер в картонной коробке, которой изрядно досталось от нашей почты. В комплекте сам тестер, щупы, английская инструкция, сумка и переходник для проверки транзисторов.
щупы весьма приличного качества, очень гибкие и приятные наощупь. но, увы, не силикон. длина 110см.
в сравнении с ut61e:
Подставка в сложенном состоянии удерживается магнитом — интересное и необычное решение. В разложенном угол наклона достаточно большой. Корпус — обычный пластик, не обрезинен, не софт-тач, поэтому по столу скользит. Но в целом и сборка и материалы производят очень приятное впечатление.
Органы управления — 8 кнопок и переключатель. С переключателем всё понятно, а на кнопках остановлюсь подробнее.
DIS — переключение между режимами мультиметра и осциллографа. также длительное нажание — вход/выход в/из режима отображения сохраненных данных. Кстати, в этом режиме отображаются как содержимое ячеек памяти, так и текущее значение, что удобно.
вверх/вниз — выбор ячеек памяти, также в режиме осциллографа переключение развертки по горизонтали.
SELE — кнопка автовыбора развертки в режиме осциллографа, длительное нажатие в режиме отображения памяти — запрос стирания. Подтверждение кнопкой H
POW — короткое нажатие включение прибора, длинное — выключение. во включенном режиме короткое нажатие включает/выключает подсветку.
DC/AC — переключение постоянный/переменный ток. к сожалению в режиме осциллографа работает только в режиме AC, то бишь переменка.
REL — режим относительных измерений. за ноль принимается текущее значение. полезно для проверки конденсаторов, например.
H — кнопка HOLD, то есть сохранение значения в память. 3 осциллограммы и 99 измерений. длительное нажатие — некий авто-холд, который стирает все записанные значения и запоминает новые по одному ему понятным критериям. воткнутый в розетку время от времени пищит и запоминает новое.
Питание прибора — 4*АА батареи, крышка крепится винтами, для которых в корпус установлены гайки желтого металла. А вот для замены предохранителей прибор нужно вскрывать — 4 самореза по углам.
Сборка достаточно аккуратная, хотя в местах ручной пайки флюс и не смыт. Переключатель не смазан. Тестер имеет хорошую защиту входов — и варисторы, и супрессоры, и термисторы, и пропилы, и предохранитель на 20А пределе «профессиональный», и собраны все защиты на отдельнй плате, и даже для режима Сx отдельный предохранитель. Я вот не припомню тестеров с тремя предохранителями, обычно два — на амперы и на милиамперы. В общем по схемотехнике входных цепей прибор весьма хорош.
А вот характеристики у него так себе:
Проверим в реальных условиях.
Постоянное напряжение (2.5/5/7.5/10В с источника образцового напряжения, выше — с блока питания)
прибор «в классе», но ничего выдающегося.
Емкости:
Измеряет достаточно быстро, но верхний предел всего 200мкФ. есть нюансик — для измерения емкости нужно переставить минусовой щуп. Очень странное решение, особенно учитывая что этот самый минусовой щуп размещен не так как у других приборов.
Сопротивления:
В режиме прозвонки на щупах 3.1В, белые светодиоды зажигает. режимы прозвонки и диодов совмещены, к ним также добавлен режим проверки ИК пультов ДУ — если «посветить» пультом в окошко на верхней грани прибора — он будет пищать. Это может в некоторых случаях сбивать с толку. Прозвонка достаточно быстрая, выключение с задержкой. Считается, что это оптимальный вариант прозвонки, позволяющий услышать даже кратковременные замыкания — он их «продляет». Правда, из-за этого он не позволяет услышать кратковременные размыкания 😉
Видосик прозвонки и емкости 100мкФ:
Частота:
по частоте прибор ограничен в режиме Hz где-то 200КГц (генератор позволяет выдать только 100кГц и 200кГц, 100 еще измеряет, 200 уже нет), в режиме осциллографа — 20кГц.
Ток. Не фотографировал. прибор «в классе», расхождения с ut61e минимальны. сопротивление шунтов 100 Ом на пределе 2мА, 10 Ом для 20мА и порядка 1.5 Ом для 200мА.
Ну а теперь перейдём к самому интересному, тому что отличает данный тестер от других. Осциллограф.
Включается режим нажатием кнопки DIS. Работает только в режиме измерения ПЕРЕМЕННОГО напряжения и тока. На дисплее отображается осциллограмма, частота сигнала (до 20КГц), ну и измеренное значение тока или напряжения. В этом режиме кнопка SELE — автоматический выбор развёртки по горизонтали. Вручную развертка изменяется кнопками вверх/вниз.
Кнопкой H можно записать в память до 3 скриншотов осциллограмм.
Вот отображение синуса, пилы, треугольника и прямоугольника для 5/10/20кГц:
Как видим, на 10КГц еще на что-то похоже, 20 — уже каша. разная амплитуда — похоже, что кнопка sele еще и по вертикали масштаб подстраивает.
а вот так мы измеряем в розетке. забавный факт — на пределе 200В пищит, но отображает синус красиво:
Если честно, я на полном серьёзе думал попробовать использовать данный осцилл для простых проверок нужных автоэлектрику/диагносту — лямбда-зонд, датчик коленвала/распредвала, и главное — система зажигания, то есть форма искры. И если бы это прокатило — то это была бы бомба. Но тут меня ждал грандиозный облом.
Во-первых так как у осциллографа нет режима постоянки — то лямбда-зонд сразу мимо, как и датчики холла. Во-вторых со стандартными индуктивными и емкостными датчиками для проверки системы зажигания он у меня работать отказался. Похоже и синхру ловить не успевает, да и режим нужен опять же DC. Остаётся индуктивный датчик коленвала, но так как для проверки остального потребуется другой осцилл, то как-бы и нет смысла его проверять — ну покажет какую-то синусоиду, куда он денется…
Подытоживая: прибор приятно удивил качеством сборки и материалов, а также схемотехникой входных цепей. Питание от пальчиковых батареек я тоже считаю плюсом. Также к плюсам отнесём быструю прозвонку и наличие подсветки, а также такую необычную функцию как проверка ИК пультов. Ну и цена, конечно.
К сожалению, других плюсов у него как-бы и нет. Создаётся впечатление, что его скопировали с какого-то очень фирменного, но старого специализированного прибора — то есть оно-то хорошее всё, но характеристики… Фиг с ним с тестером, он просто ничем не выдающийся, но осцилл в такой реализации — не более чем баловство. Разве что синусоиду в розетке смотреть. Подозреваю, что старшие модели будут гораздо интереснее, но нужно пробовать. От этого я тоже не ожидал такой засады как отсутствие режима DC у осциллографа.
Покупать ли его? Ну если вам нужно регулярно оценивать форму относительно низкочастотных (до 10кГц, или даже чуть меньше) сигналов, то наверно да. Иначе есть смысл присмотреться к тестеру и осциллографу как два отдельных прибора — по цене выйдет не сильно дороже, а по функциональности должно быть сильно лучше. Лично моих ожиданий этот прибор к сожалению не оправдал.
Впрочем, еще одно нетривиальное применение — измерение формы ТОКА. для обычного осциллографа придётся какой-то внешний шунт городить, а тут всё вроде как на месте. То есть это видимо прибор для промышленного электрика — там частоты не особо нужны (а до примерно 5кГц тут вообще всё вполне красиво), а защиты как раз в наличии. Ну и форму тока можно посмотреть, как и форму напряжения — правда, до киловольта. Для радиолюбителя прибор слабоват — он даже звуковые-то частоты не все может отобразить.
Короче, прибор у меня вызвал сильно неоднозначные чувства. Собирались сделать чуть ли не флюк — и почти получилось, если б не характеристики. То есть он и внешне «крепко сложен», и внутри толково сделан, защиты и вот это вот всё — смотришь и душа радуется. А характеристики смотришь — и как-то начинаешь грустнеть.
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +8 Добавить в избранное Обзор понравился +13 +32
- EONE,
- EONE ET201,
- мультиметры и тестеры
- 26 июня 2017, 15:06
- автор: uncle_sem
- просмотры: 11977
Источник: mysku.club
20 отличных измерительных приборов с Aliexpress: тестеры, анализаторы, мультиметры и осциллографы

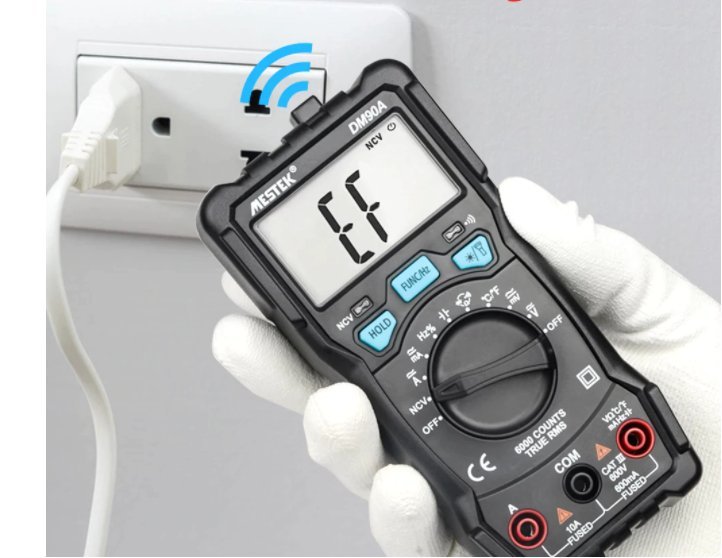

Mestek – это цифровой мультиметр в защищенном корпусе. Устройство оснащено большим ЖК-дисплеем с подсветкой, термопарой, хорошими щупами, работает от батареек типа ААА.
Автоматически подбирает предел для защиты от перегрузки. Позволяет не только проверять диоды, но и измерять частоту тока, искать скрытую проводку.

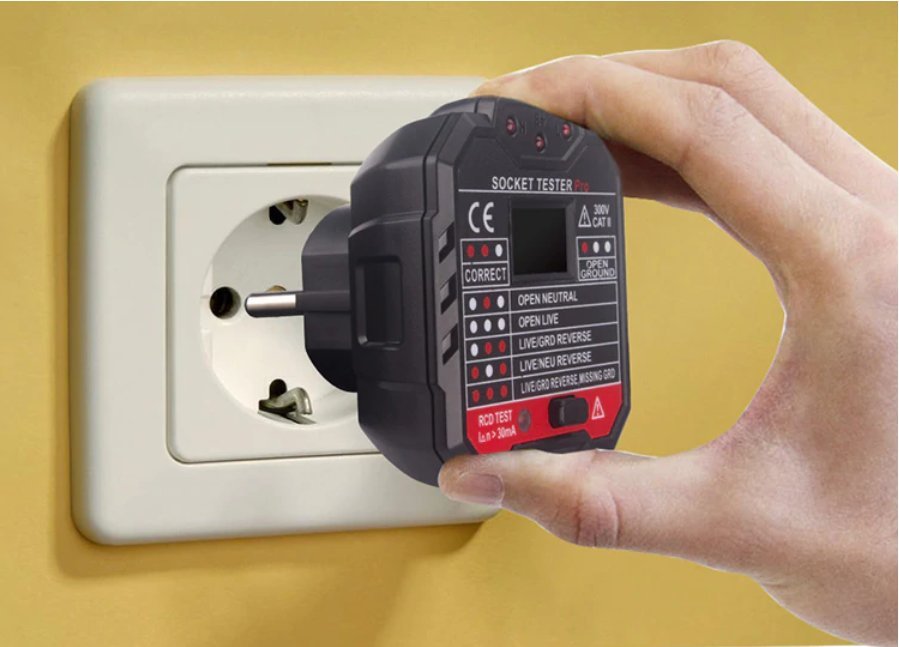

2. Мини-розетка тестер
Тестер розеток позволяет измерять напряжение в сети, выявлять неполадки. После помещения контакта в розетку, на дисплей устройства выводится информация о текущем напряжении, на месте ли фаза, земля и ноль.
В отличие от того же мультиметра, данное устройство не требует никаких настроек.

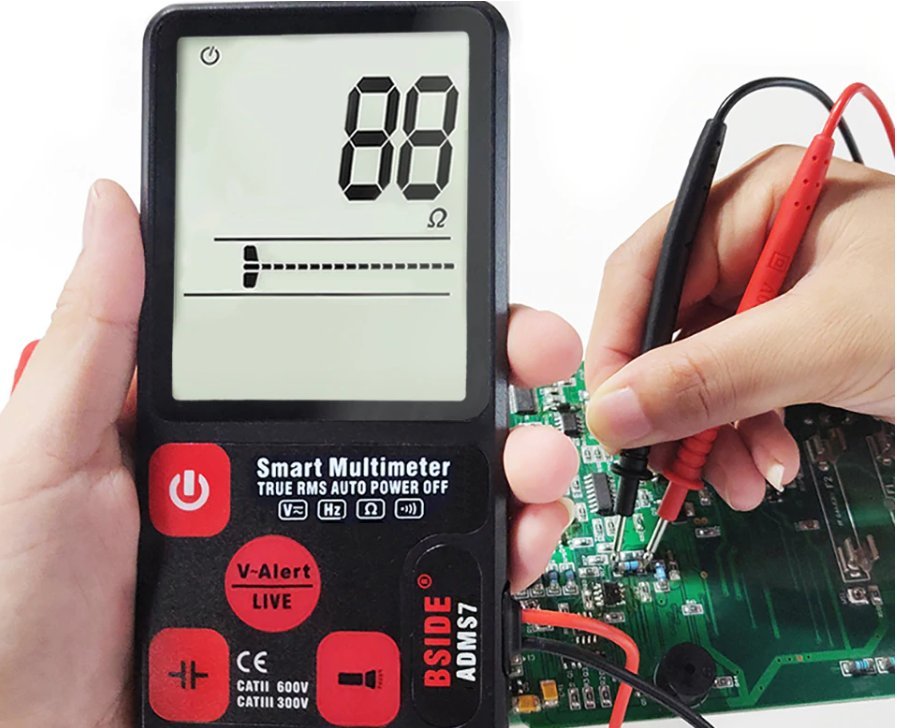

3. Смарт мультиметр
Простой мультиметр – идеальное решение для тех, кто далек от электрики. Устройство работает в автоматическом режиме, позволяет найти скрытую проводку, фазу, прозвонить контакты.
Полученная информация выводится на крупный, хорошо читаемый дисплей. Щупы вмонтированы прямо в корпус. Плюс, предусмотрен встроенный фонарик.

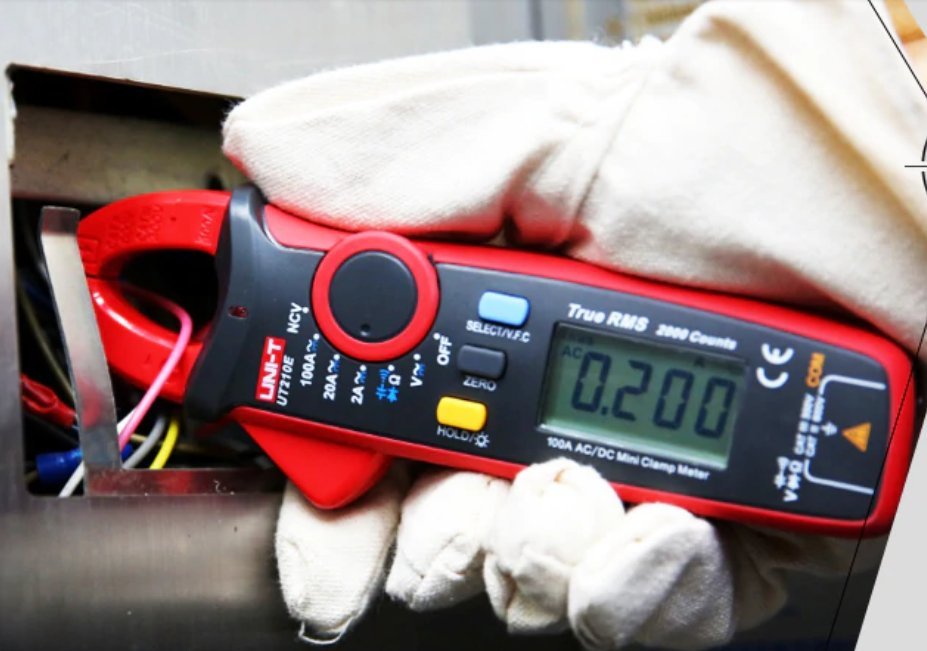

4. Мультиклещи UNI-T UT210E
Мульти-клещи позволяют измерять ток без необходимости разрыва цепи, что крайне удобно при поиске утечек.
Для измерения емкости и сопротивления, а также замера напряжения, проверки диодов предусмотрены щупы. Устройство поставляется в защитном чехле.

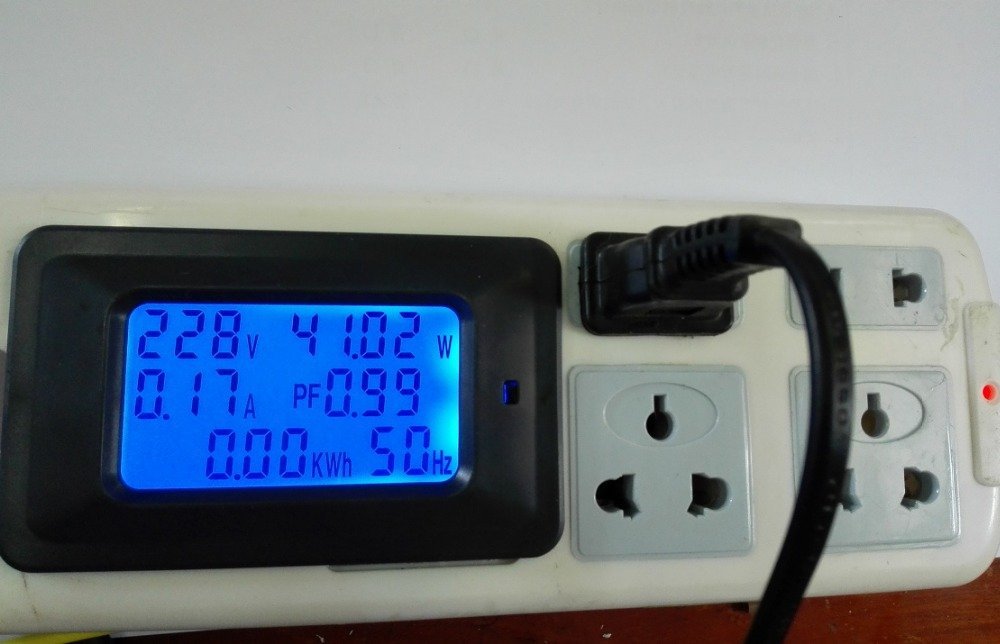

5. Встраиваемый ваттметр
Встраиваемый ваттметр пригодится для замера мощности конкретных приборов или для оценки КПД. Позволяет замерять мощность буквально чего угодно, от бытовых двигателей и электронагревателей, заканчивая стиральными машинами или феном.
Устройство ставят в обычный удлинитель, использовать его куда удобнее, чем привычный ваттметр.

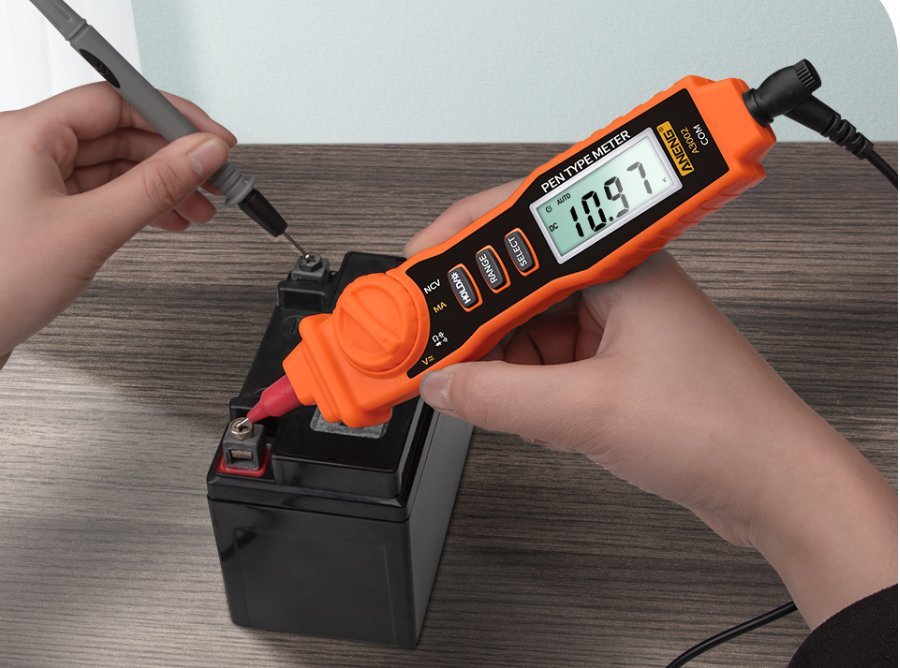

6. Мультиметр ручка
Мультиметр ручка крайне удобен при работе на весу или в щитах. От обычного мультиметра он отличается тем, что пользователь получает результаты тестирования сразу (информация выводится на ЖК-дисплей).
Предусмотрено 4 режима работы, выбрать нужный можно вращая колесо. Наконечники щупов съемные, можно подключить щупы-иглы.

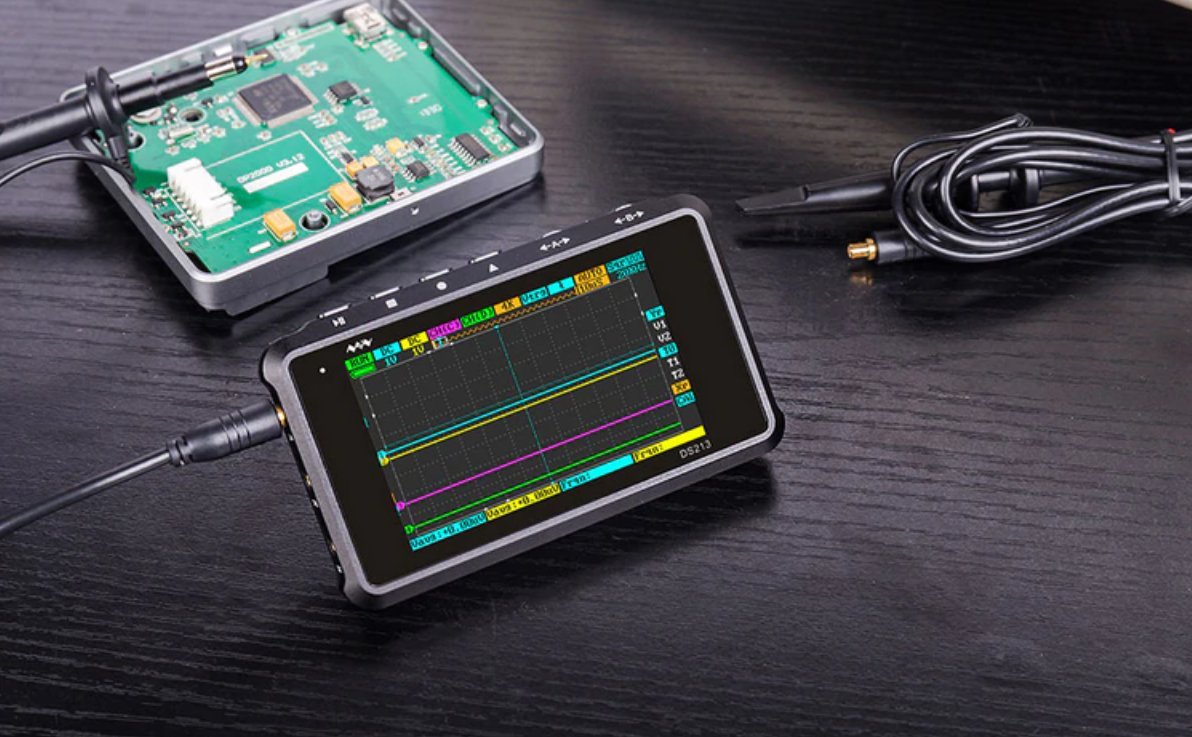

7. Цифровой осциллограф
Цифровой 4-канальный осциллограф может применяться для исследования проектируемых схем, ремонта электрооборудования, анализа работы электронных блоков, сигналов.
После подключения щупа можно выбрать нужный параметр из меню. Прибор хорошо зарекомендовал себя на рынке.

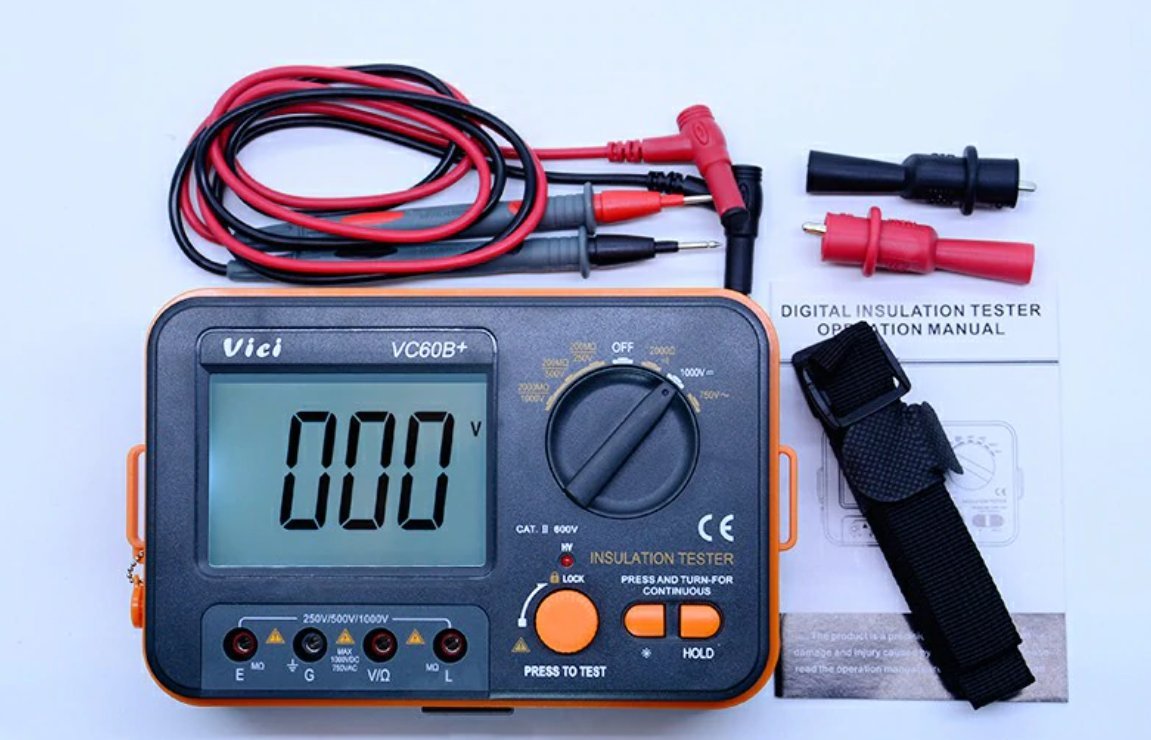

8. Хороший мегомметр
Мегомметр – это измеритель сопротивления изоляции. Используется для тестирования изоляции в телекоммуникационном и электрическом оборудовании.
Устройство имеет ЖК-дисплей с подсветкой, АЦП с двойным интегрированием, функцию автоматического выключения питания (если устройство не используется длительное время).

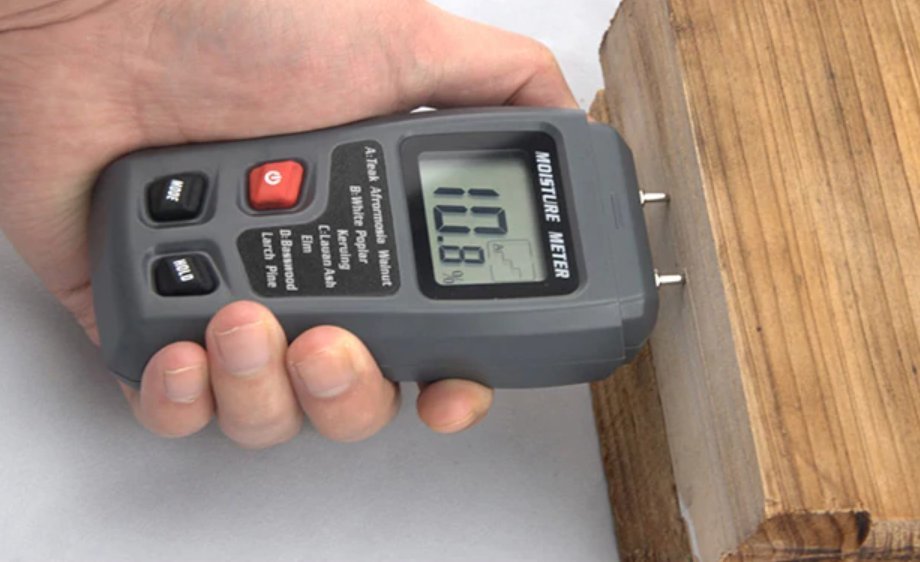

9. Влагомер для древесины
Как уже понятно из названия – устройство применяется для измерения текущей влажности древесины и материалов из дерева.
Измерение происходит контактным методом путем помещения в материал электродов. Доступно 4 режима, каждый из которых больше подходит для того или иного типа древесины (в зависимости от концентрации смолы).

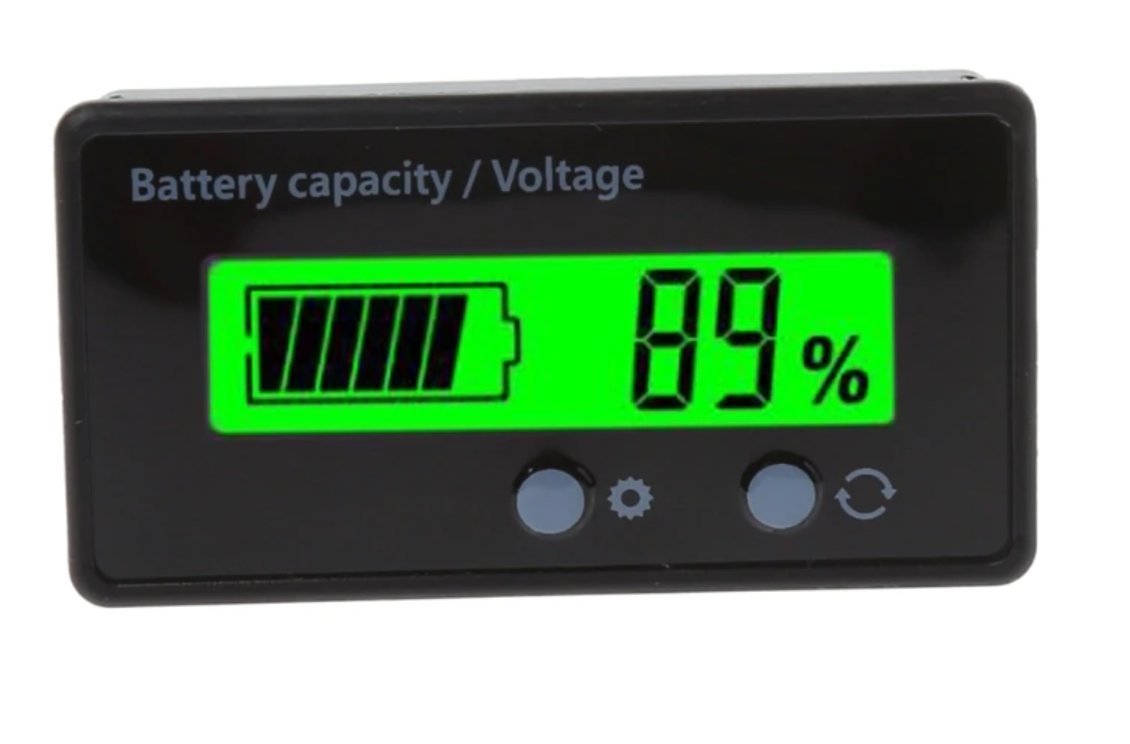

10. Дисплей тестер батарей 8-70В
Дисплей тестер батарей 8-70В – это универсальный программируемый индикатор заряда батарей. Подойдет для тестирования как литиевых (литий-полимерных, литий-ионных), так и для свинцово-кислотных аккумуляторов с напряжением от 8 до 70 вольт.
Для настройки типа тестируемых батарей достаточно удерживая кнопку подать питание на устройство, после чего выбрать количество и тип АКБ.

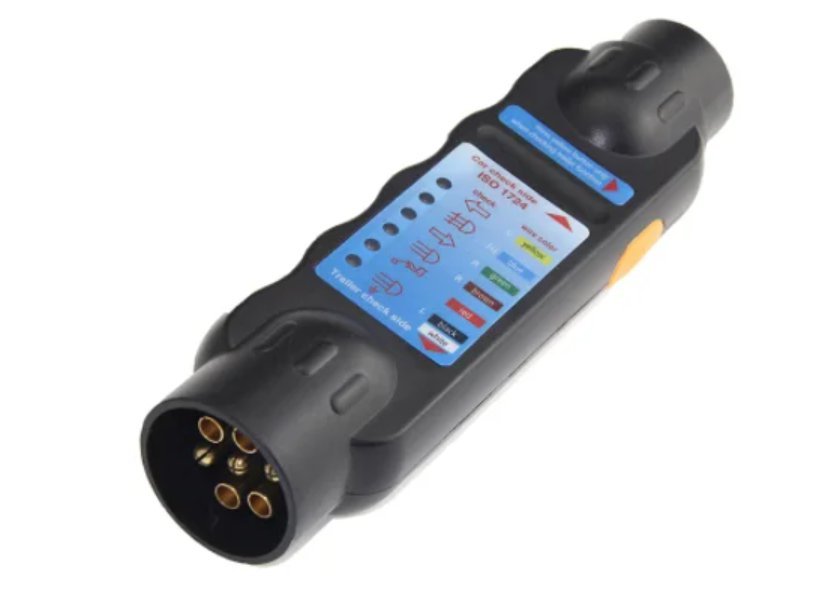

11. Тестер проводки прицепа
Прибор с 7-разъемным контактным штекером для диагностики прицепов, позволяет проверить правильность подключения розетки фаркопа или вилки прицепа.
Для начала диагностики необходимо подключить тестер к контактам, после чего нажать соответствующую кнопку на корпусе устройства. Светодиодная индикация позволяет определить правильно ли подключен прицеп.

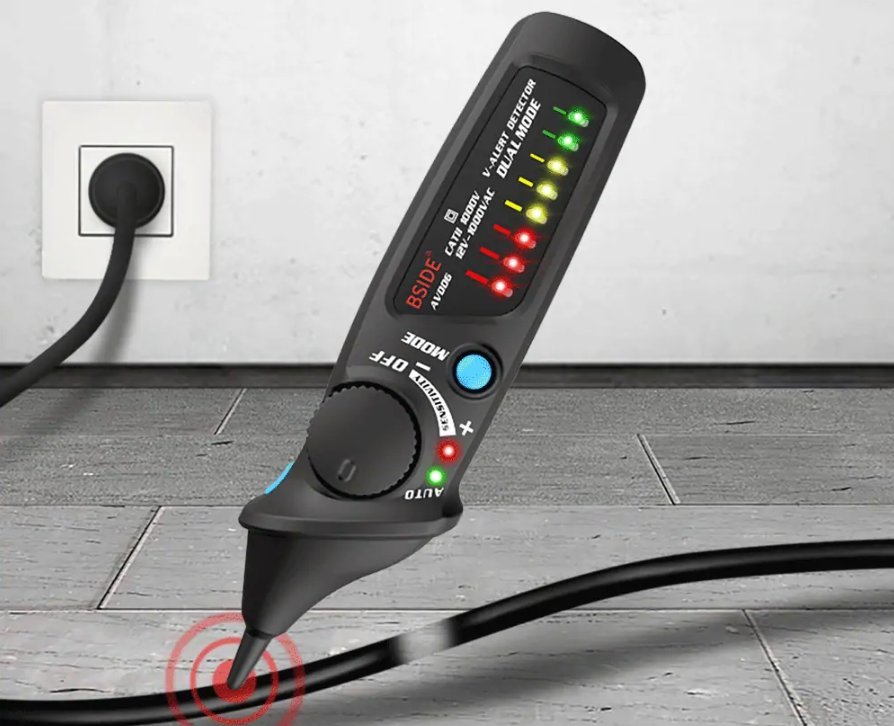

12. Бесконтактный индикатор
Индикатор для бесконтактного определения напряжения в приборах, проводах и оборудовании. Позволяет обнаружить места повреждения скрытой проводки.
Предусмотрено 2 режима работы: ручной и автоматический, есть настройки чувствительности (можно выбрать минимальный уровень напряжения, на который будет реагировать индикатор). Показатели устройства выводятся в виде соответствующего звукового сигнала и световой индикации.
13. Блютуз смарт тестер
Bluetooth смарт тестер подключается к смартфону через приложение. Мгновенно выводит на экран значения питания, позволяет записывать logo тока и напряжения с шагом в 1 секунду. Есть возможность считывать КПД, сравнивать графики потребления.

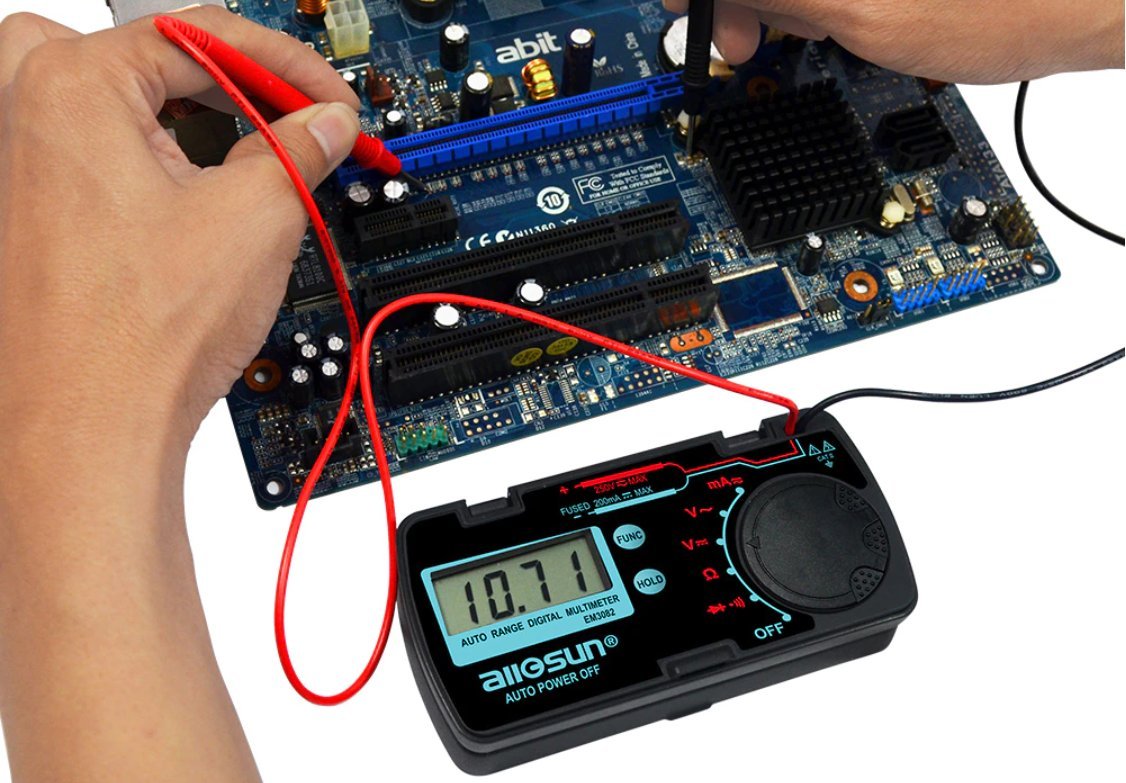

14. Карманный мультиметр
Карманный мультиметр оснащен ЖК-дисплеем с максимальным значением 1999 с индикацией отрицательной полярности, имеет отсек для хранения кабелей с измерительными щупами.
Работает устройство от двух батареек LR44. А компактные размеры – всего 114х56.5х22 мм, позволяют носить мультиметр практически в любом кармане.

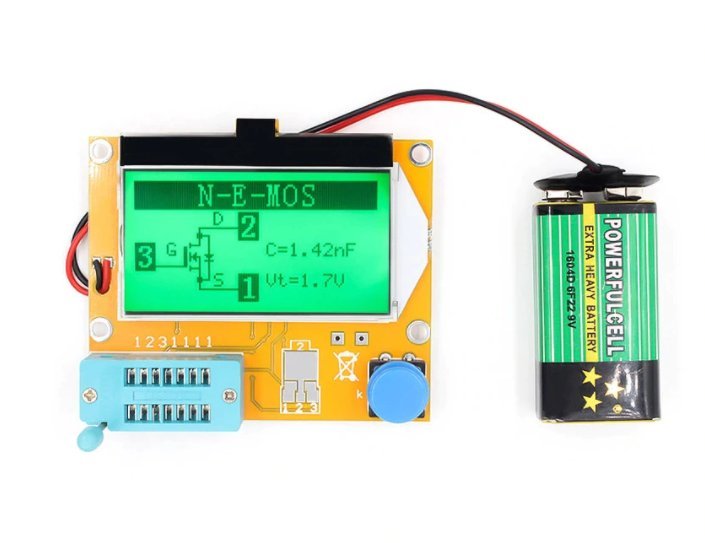

15. Простейший тестер электронных компонентов
Тестер электронных компонентов дает возможность измерить сопротивление и емкость конденсаторов, резисторов, индуктивность дросселей и катушек.
Довольно точно определяет параметры транзисторов, их цоколевку и т.д. Для того, чтобы получить аккуратный измерительный прибор, достаточно найти сборный акриловый корпус и поместить в него тестер.

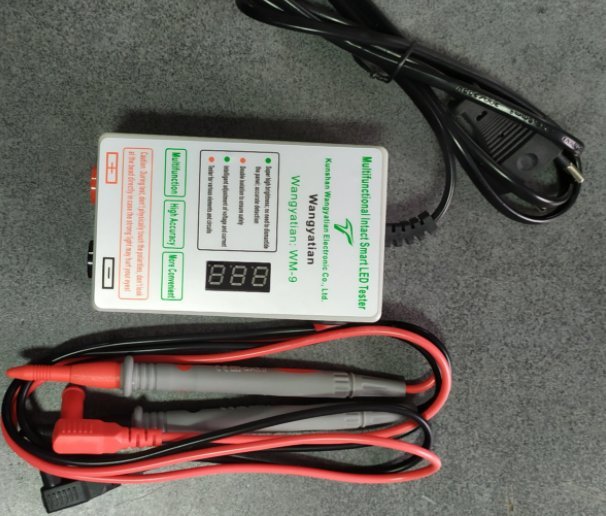

16. Прибор диагностики светодиодов
Автоматический тестер подберет параметры как для отдельных светодиодов, так и для светодиодных лент, led ламп. Устройство применяется при ремонте подсветки телевизоров, мониторов.
Позволяет быстро найти дефективный светодиод в линейке без необходимости разбора всей панели. Предусмотрена функция плавного пуска (защитит глаза от яркого света).

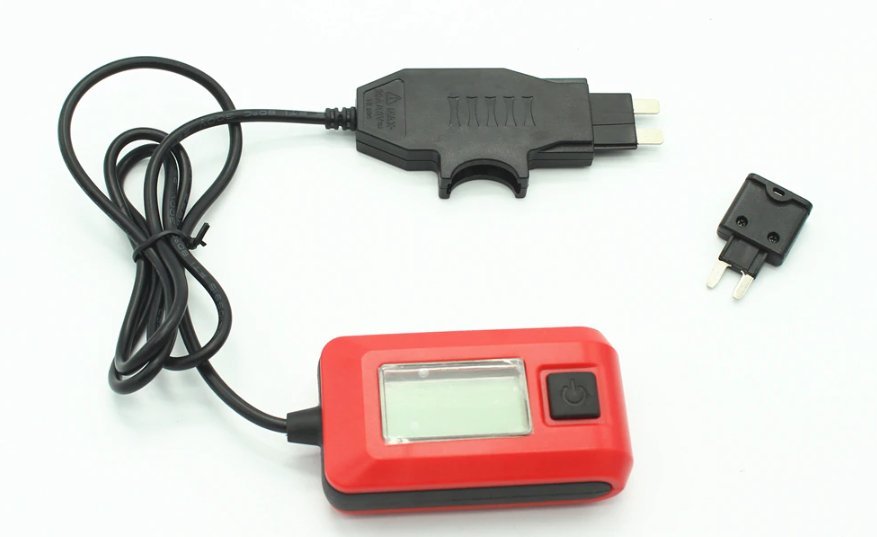

17. Тестер утечки тока
Гальванометр позволяет быстро найти неисправности в электроцепи автомобиля. Прибор покажет силу тока потребляемого устройством.
Для начала работы необходимо извлечь предохранитель, который отвечает за подозрительное устройство, а на его место вставить штекер детектора. Проверка должна осуществляться при включенном двигателе.

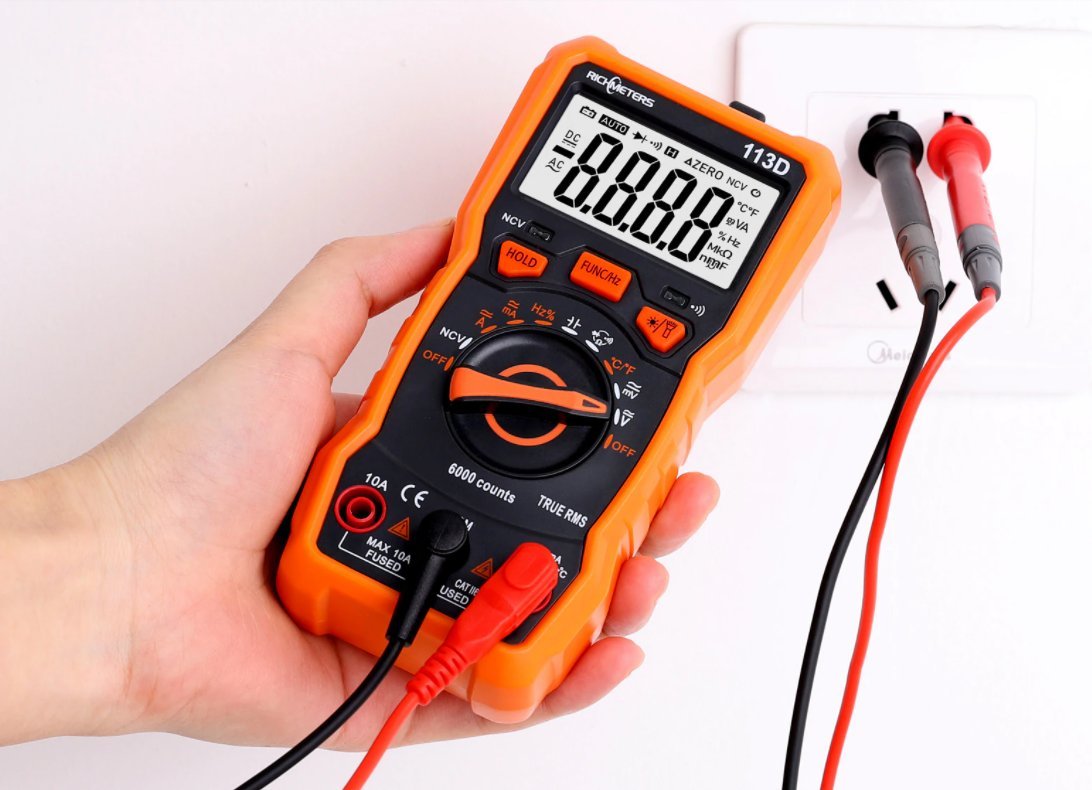

18. Популярный Мультиметр RICHMETERS RM113D
RICHMETERS RM113 – один из самых популярных мультиметров на Aliexpress. Предназначен для измерения силы тока, напряжения, емкости, частоты и температуры. Прибор определяет пределы измерения автоматически, имеет защиту от перегрузки, высокую прочность и стабильную производительность.
Информация выводится на ЖК-дисплей с подсветкой, то есть с RM113 можно комфортно работать в любое время суток, а также в помещениях с плохим освещением.

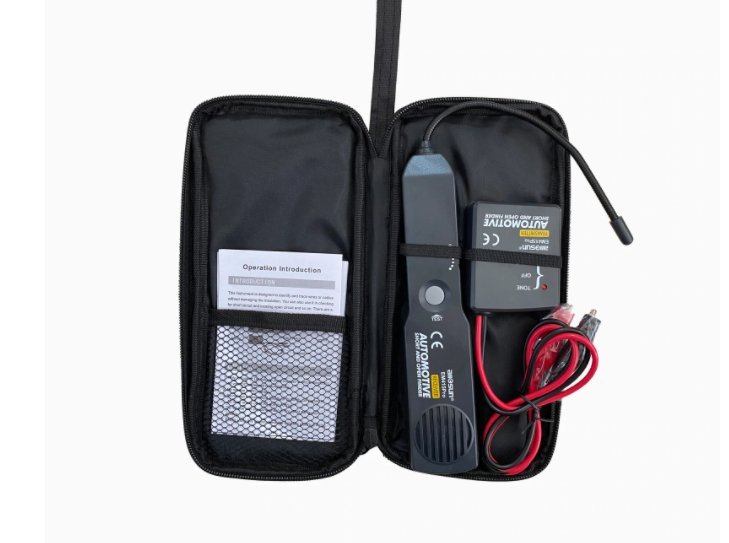

19. Кабель трекер
Тестер позволяет найти провода, отследить проложенные трассы, обнаружить обрывы и короткие замыкания в проводке под напряжением без необходимости повреждения изоляции.
Достаточно подключить передатчик к проводу, а затем нажать режим «тон», выставить желаемый уровень громкости, после чего нажать «test».
Чувствительный элемент щупа устанавливается под углом 90 градусов к проверяемому проводу. Устройство перемещается вдоль линии до тех пор пока звуковой сигнал не ослабнет или исчезнет – в этом месте обнаружена точка обрыва.
Кабель трекер может применяться для поиска разрывов в любой проводке постоянного тока напряжение которых не превышает 42 вольта.

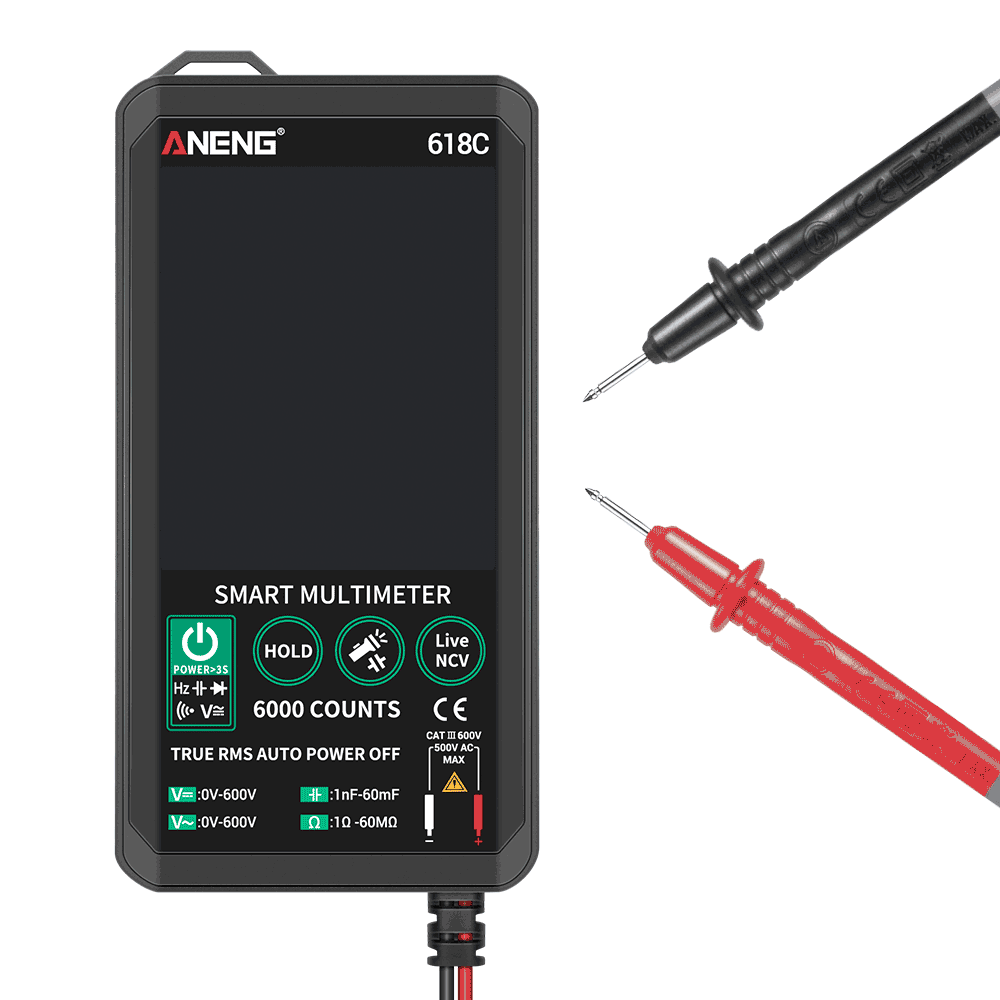

20. Мультиметр с большим графическим дисплеем
Цифровой мультиметр, с 4,7 дюймовым дисплеем совмещает свойства цифровых и стрелочных индикаторов. Устройство позволяет измерять сопротивление, напряжение, частоту, емкость, найти скрытую проводку под напряжением, показать ноль и фазу, проверить диоды.
