Магнитола Киа Рио 3 с Алиэкспресс подключение

Которая будет болтаться без дела
Её кстати, на всякий случай лучше обернуть в маделин чтоб не дребезжала в процессе езды создавая лишние звуки

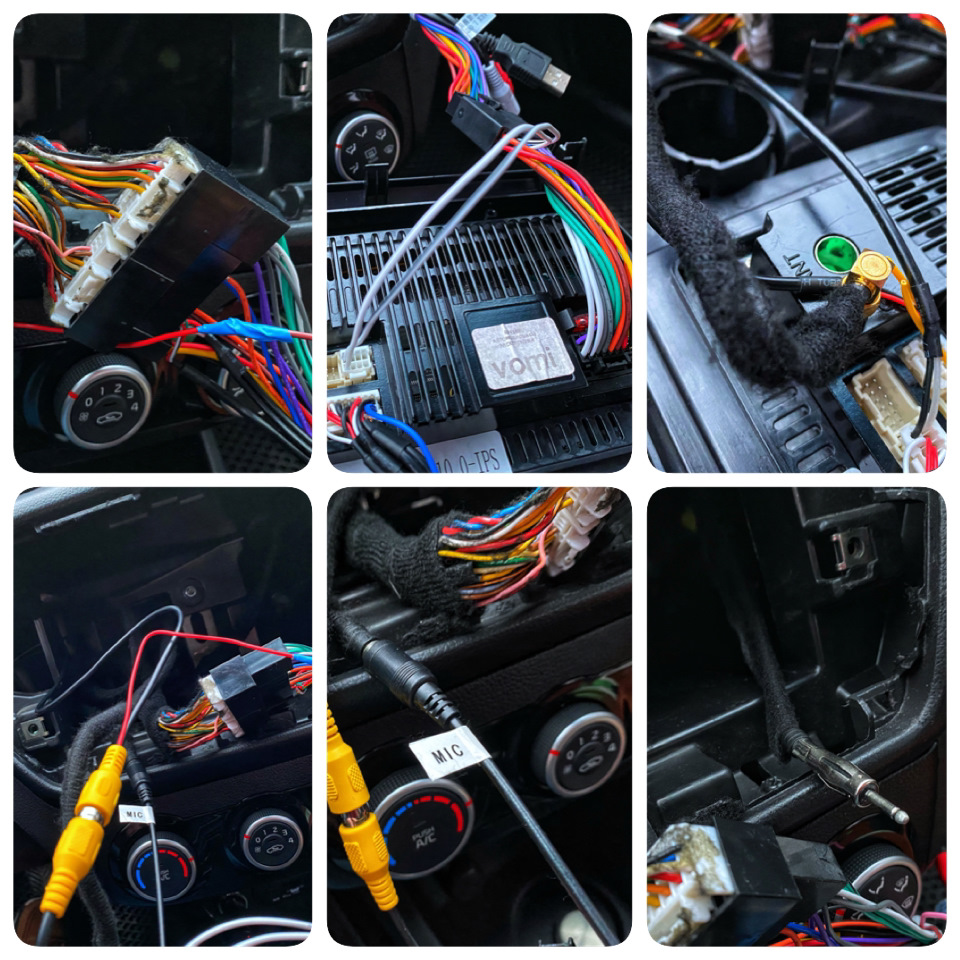

Собственно, нам нужны лишь несколько проводов

1. Штатные две фишки подсоединить к основной косе проводов ГУ
2. Которую в свою очередь подключить к магнитоле в двух местах
3.Антенна GPS (подключил старую, от прошлой магнитолы — лень было протягивать новую, да и смысл?)
4.Тюльпан камеры заднего вида от которого отходит проводок который необходимо припаять к коричневому проводу из общей косы
5.Микрофон (так же оставил старый, новый даже не распаковывал)
6.Ну и штатный штекер радиоантенны
Который нуууу очеееень короткий (кто подключал ГУ знает как с ним тяжко) — НЕУЖЕЛИ НА ЗАВОДЕ НЕ МОГЛИ СДЕЛАТЬ ЕГО НА 10 СМ БОЛЬШЕ? Экономия?

#6(Kia Rio III) Установил китайскую магнитолу с Алиэкспресса для киа рио 3 Android 8,1-2 din .

Полный размер

Устанавливаем козырек торпеды обратно, уж давно он не был в своих пазах
Ведь грубо говоря «с не до конца вставленной» магнитолой Я проездил около двух месяцев
Во многом из-за того, что сломалась камера заднего вида
Но об этом расскажу ниже

Ну и так же не спешил с этой статьёй так как хотелось поэксплуатировать и поделиться не только первыми впечатлениями, но и по прошествии времени
Ведь мне многие писали и высказывали что мол магнитолу за 21 000 рублей никто не будет покупать
И намного дешевле можно взять на Aliexpress

Первое что хотелось бы сказать — ребят, мне абсолютно без разница будет ли её кто то покупать или нет
Я ими не торгую и нет никакого дела до этого
Просто делюсь тем, что установил на свой автомобиль

Второе, да да да совершенно верно на Aliexpress можно взять дешевле
За 10 — 12 — 15 а иногда даже за 7-8 тысяч рублей
Тут как бы Америку никому не откроешь

Полный размер

— «Можно, нужно и буду ли их сравнивать?»

Ведь Я непосредственно аж два с половиной года был владельцем китайской магнитолы достаточно известного производителя — Asottu
Которую в свою очередь бесплатно получил ещё в далёком сентябре 2018 года напрямую от этого самого производителя

Что скрывать, в то время многие так сказать ТОПы получили этот мафон
И делали про него подробные записи
Вот кстати мои:

Возвращаясь к сравнению
Даже не знаю нужно и уместно ли это?
В целом то база одна и грубо говоря всё тоже самое
Хотя конечно ряд определённых отличий имеется

Полный размер

Если по Asottu резюмировать моё впечатление в двух словах, то
В общем и целом никаких проблем не доставляла
За исключением ряда нюансов:

● Подключение и настройки Wi-Fi постоянно сбивались
Чтобы привязать телефон к ГУ требовалось выключить и включить Wi-Fi в настройках
Затем выключить и включить LTE на телефоне и подождать примерно 10 секунд
После этого можно было пользоваться интернетом в полном объёме

● Не работал голосовой ввод
Не знаю причина в операционной системе или просто особенность данного ГУ, но было дико неудобно вручную вводить адреса в навигаторе

● И третье, если говорить о вопросе «тупизма» и в целом зависания этого ГУ
Конечно же Я не записывал все случаи, но если обобщить то примерно один раз в месяц неожиданно висла и помогало только выключение зажигания
Но не считаю это прям таки жёстким минусом — любая техника так или иначе периодически тупит

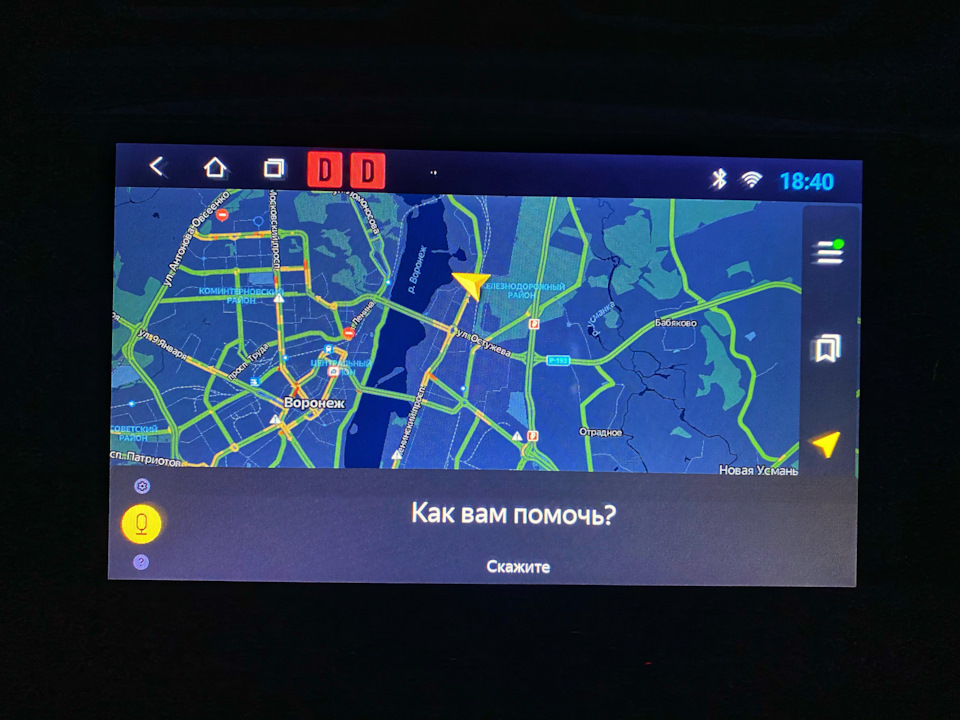

Собственно этот самый Голосовой Ввод которого мне так не хватало прекрасно работает на новой магнитоле

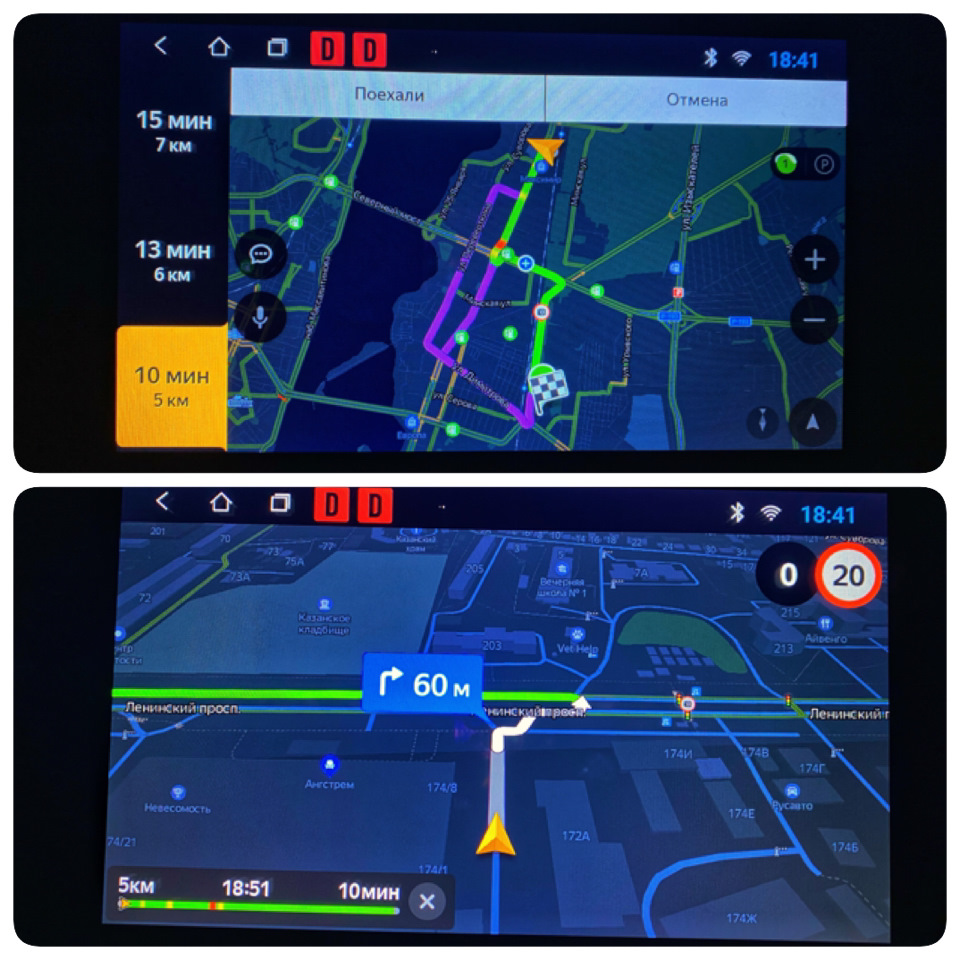

И оперативно строит маршруты в Яндекс навигаторе

Полный размер

Если же в целом рассматривать требования к наличию определённых функций
То лично Я в этом плане не прихотливый пользователь

Мне необходимо лишь приложение Vk для воспроизведения музыки
YouTube для хоть и редкого, но всё же просмотра фильмов и видюшек
И Яндекс карты

Больше мне вообще ничего не нужно
Ничем другим не пользуюсь и никуда не захожу

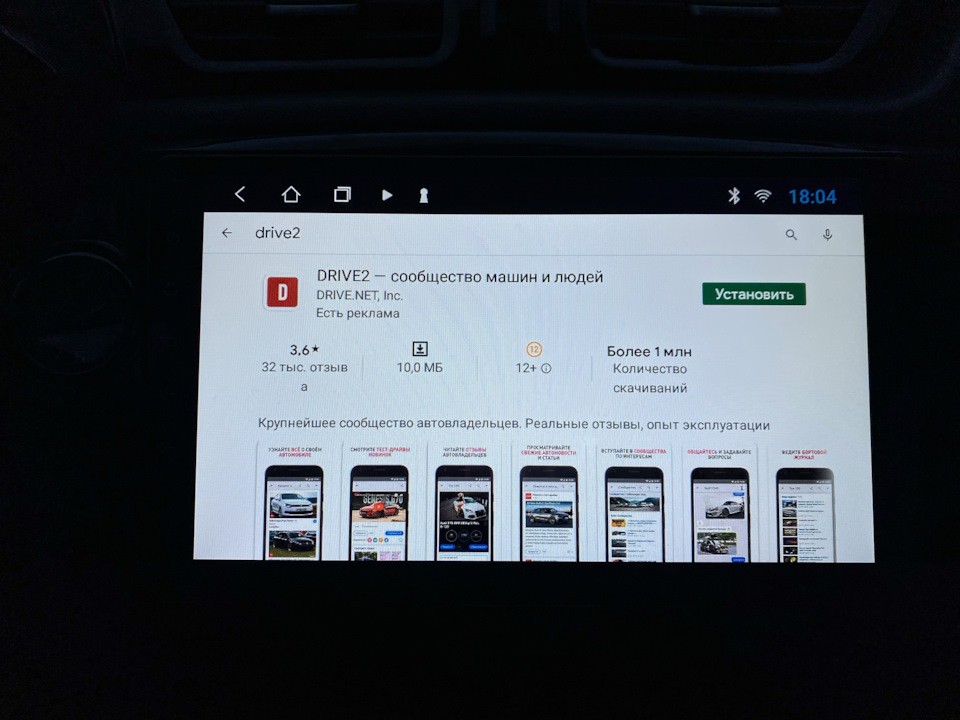

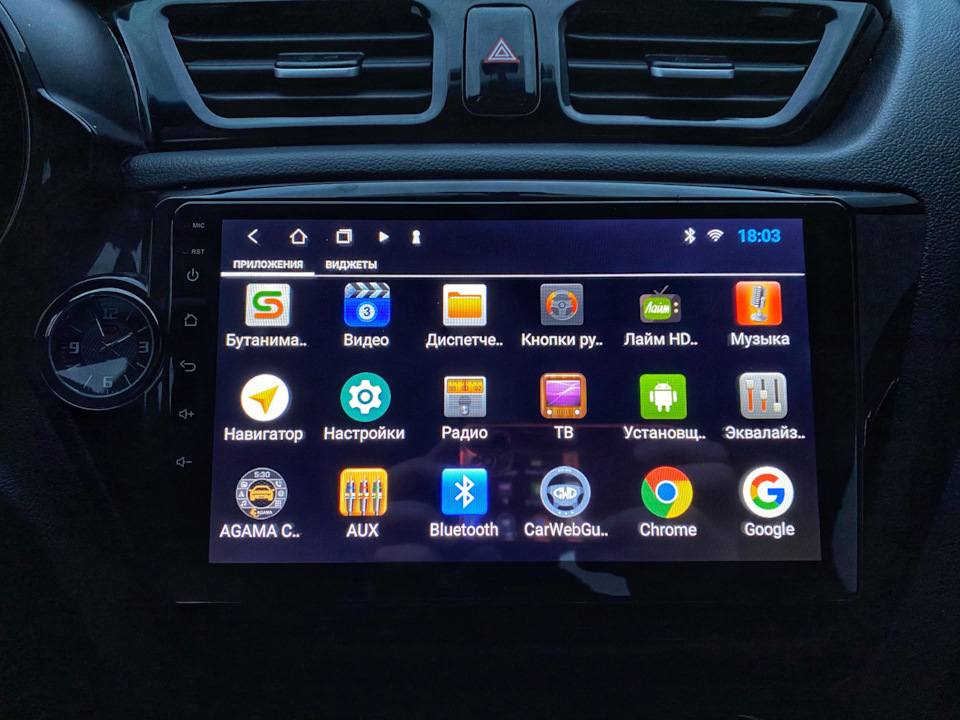

Ну вот давайте вместе скачаем наше любимое приложение Drive2
Кстати Play Маркет работает без каких либо нареканий

Полный размер

Сразу оговорюсь
Я не продвинутый пользователь Android системы
Да что там скрывать — вообще никогда ей не пользовался (за исключением прошлой магнитолы)

И мне очень сильно понравилась функция разделения экрана
Которая позволяет пользоваться двумя приложениями одновременно

Наверное данная функция многим не в новинку
Но повторюсь меня очень впечатлила
В варианте АвтоМагнитолы это ОЧЕНЬ УДОБНО

Полный размер

Полный размер

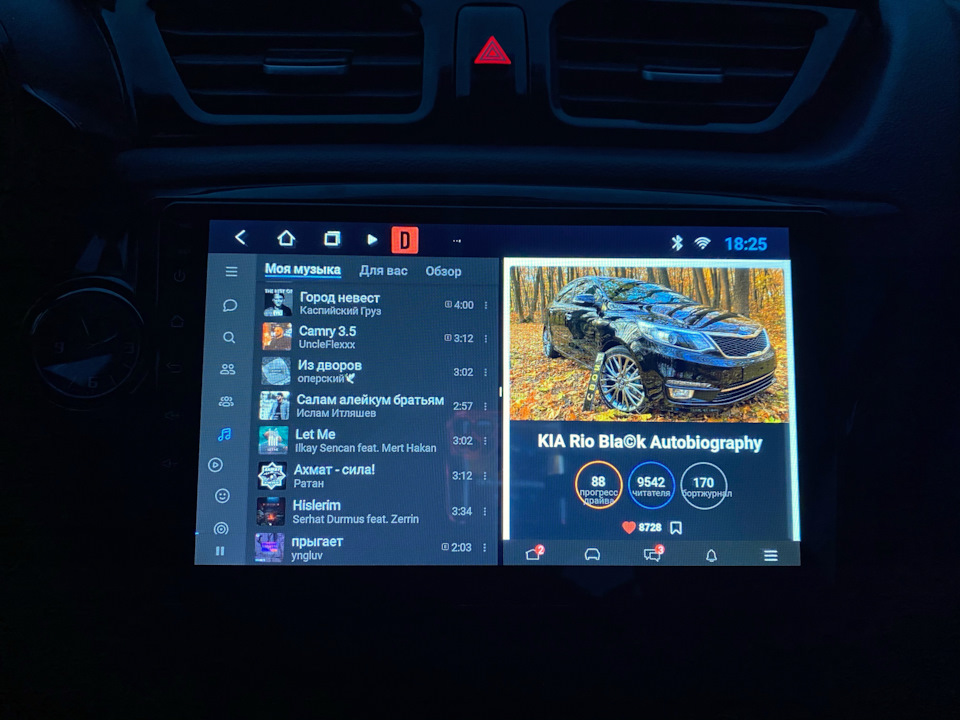

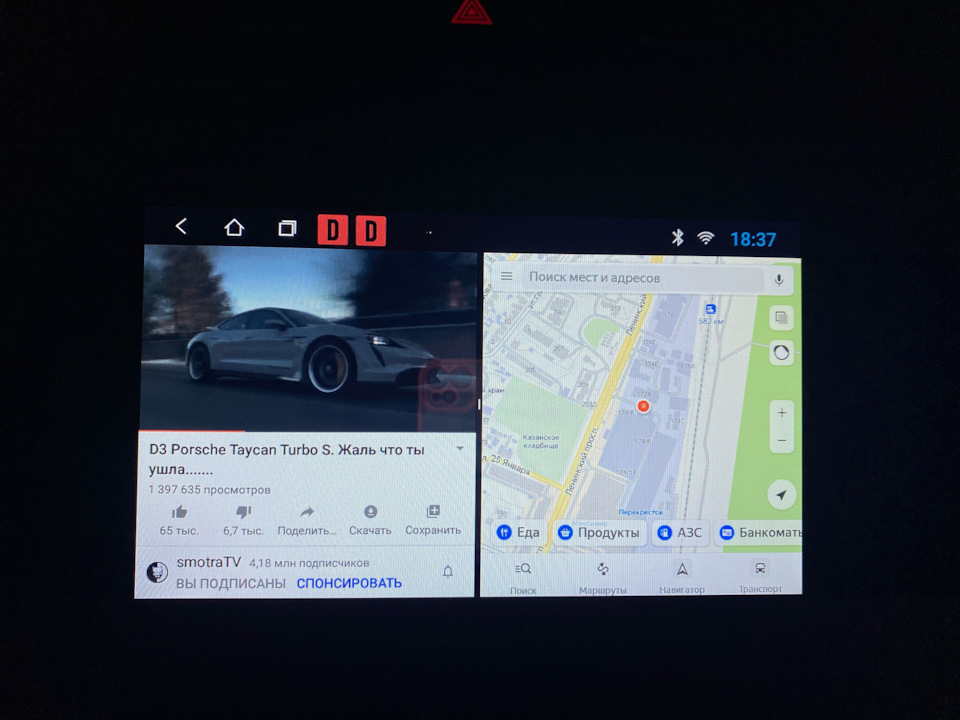

Как видите можно одновременно пользоваться картами, искать и слушать песни в Vk
Или же смотреть ролики на YouTube стоя в пробках как самому, так и рядом сидящему пассажиру

В общем фишка классная
Android 10 рулит!

Кнопки на руле привязал по аналогии со штатными функциями
Тут все просто и проблем не возникло

Полный размер

Полный размер

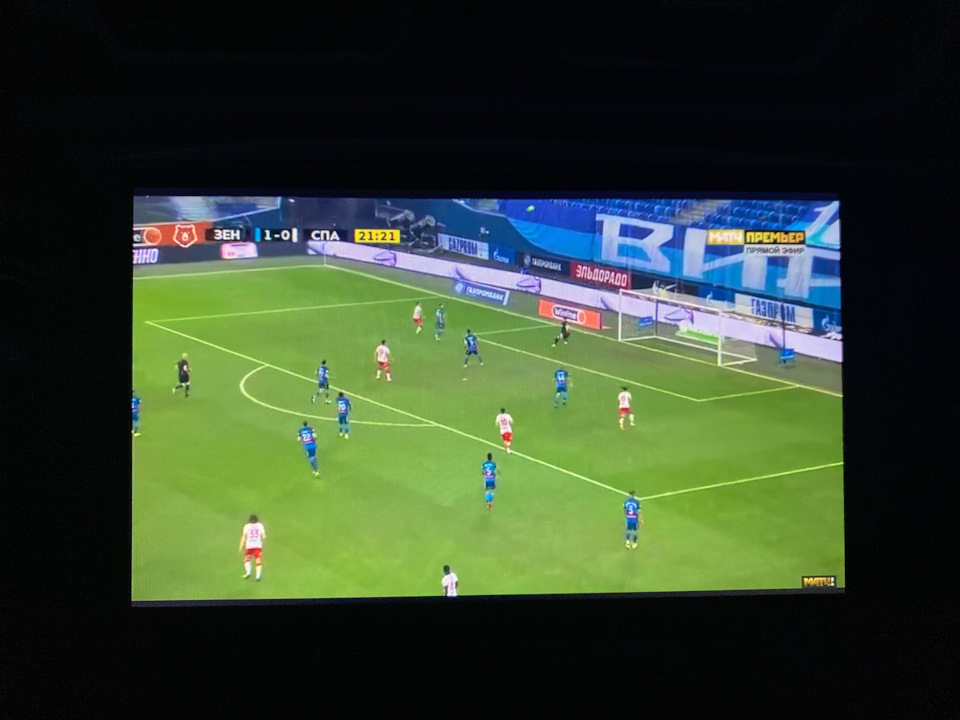

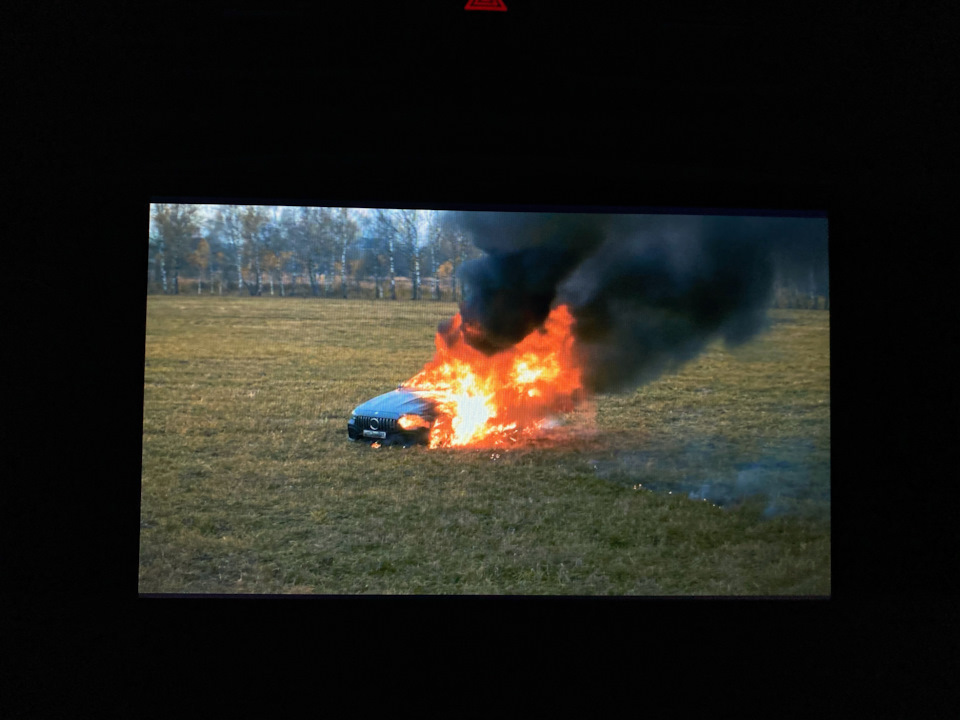

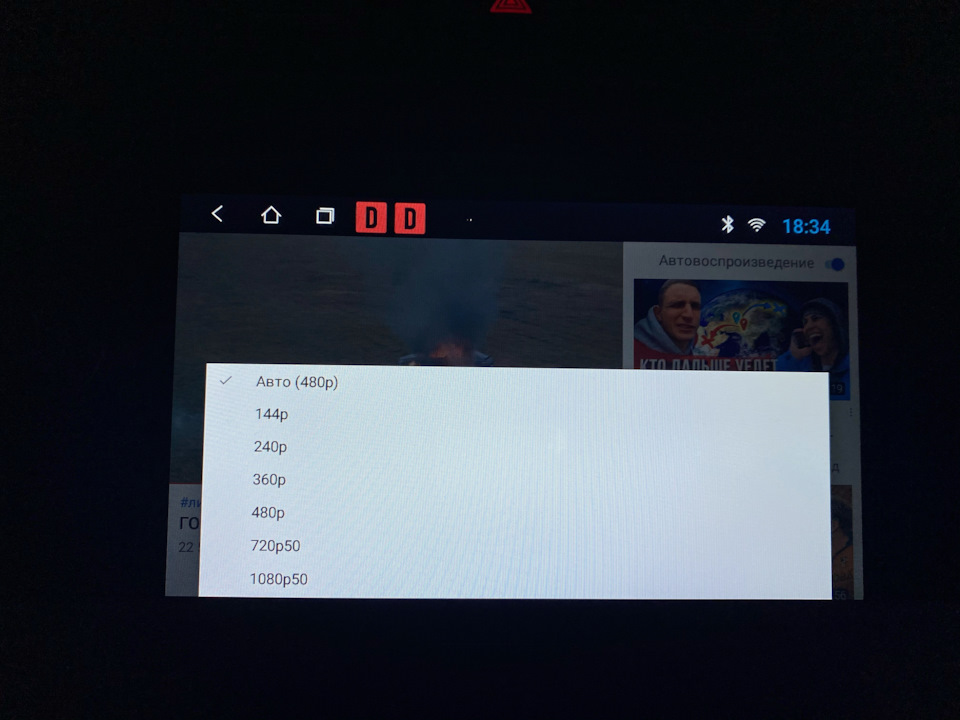

В моей прошлой магнитоле ролики на YouTube можно было просматривать лишь в 720 качестве

А на новой в Full HD — это очень радует

Полный размер

Итак мы плавно подошли к пресловутой камере заднего вида
Которая приказала долго жить как ни странно сразу после смены магнитол
Причину не выяснил

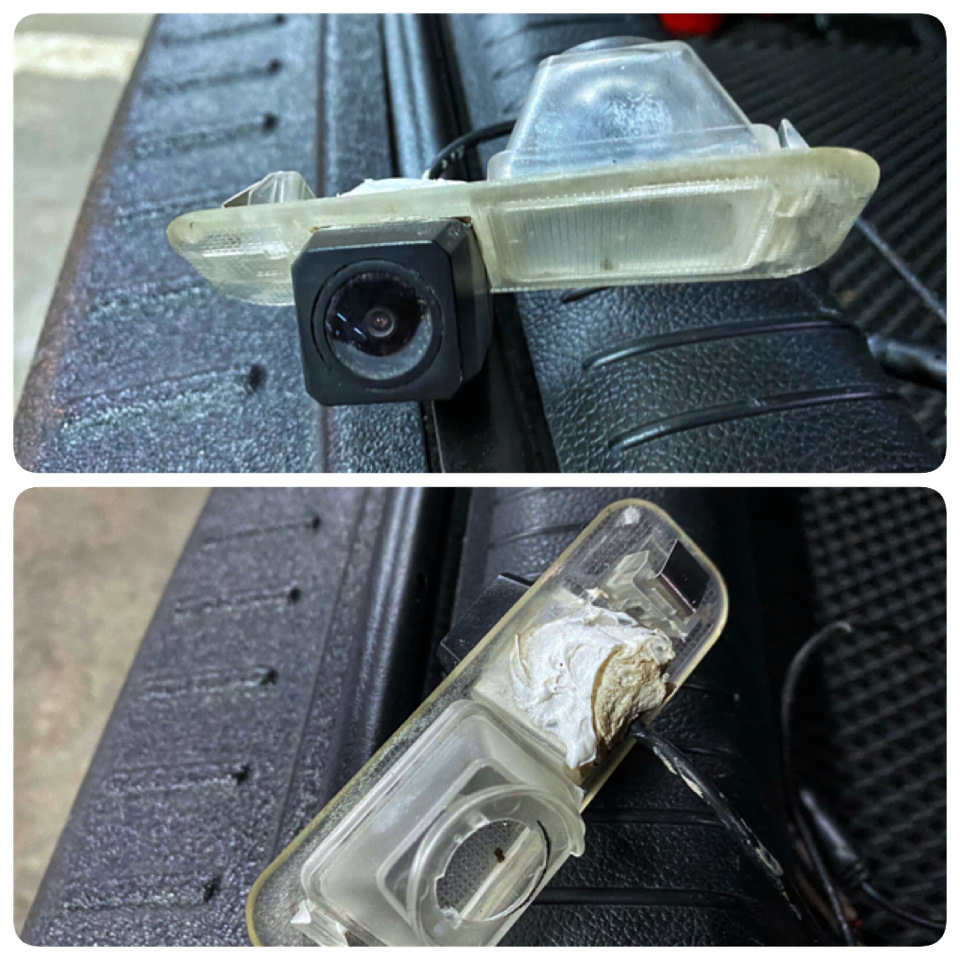

Как можете видеть на фото она помутнела и облезла (как будто грибком каким то покрылась внутри)

С обратной стороны Я её смазывал силиконом ещё при установке
Вот кстати статья датированная 7 марта 2019 года — HD камера заднего вида с дополнительным фильтром

Очень дотошно подошёл к выбору новой

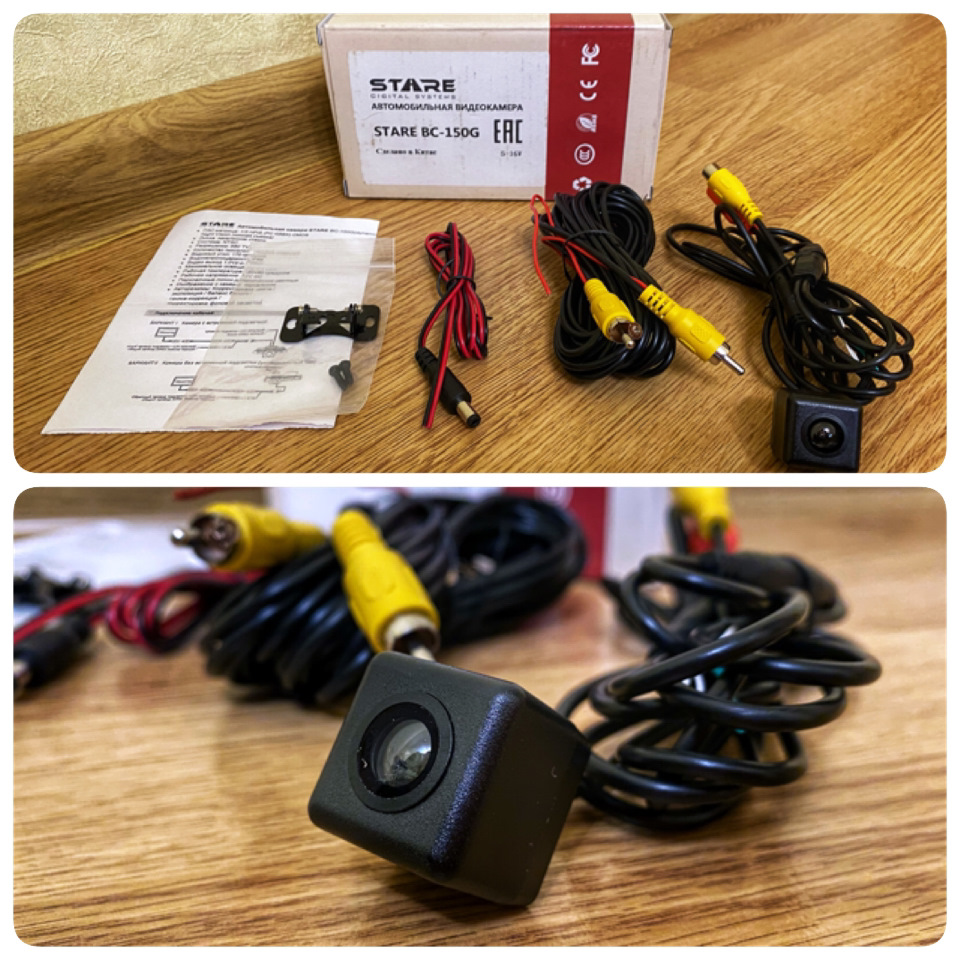

И мой выбор пал на камеру заднего вида с динамическими линиями от производителя STARE

Полный размер

Процесс установки камеры показывать не буду
Подробно рассказал ещё осенью 2018 Установка Камеры Заднего Вида

Камера комплектуется универсальный кронштейном
Который позволяет установить её на любой автомобиль

Да безусловно колхоз с этим проводом присутствует

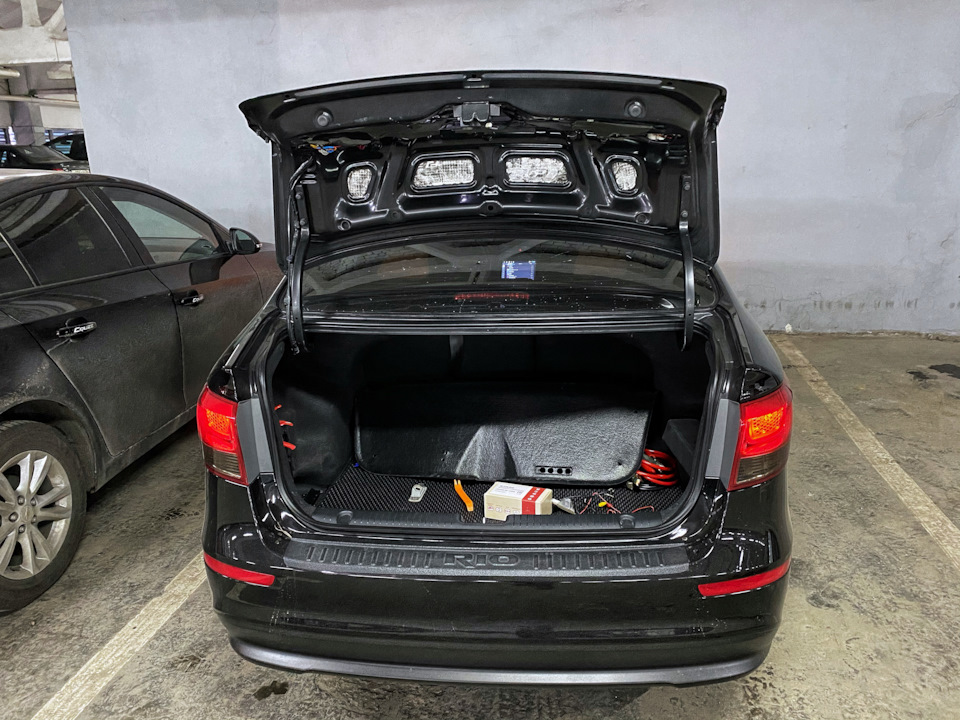

В идеале нужно просверлить в крышке багажника отверстие по центру

Полный размер
Обзор с камерой по центру

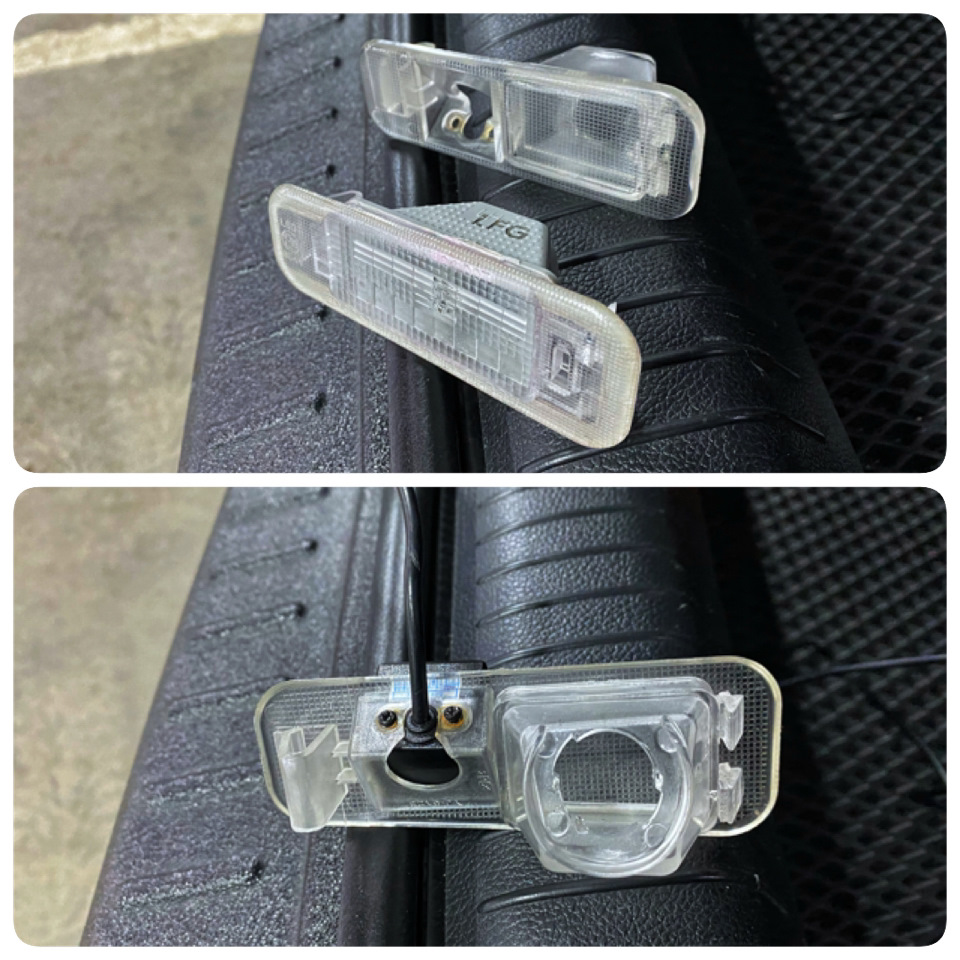

Так же можно установить её в специальный плафон подсветки
У меня он как Вы понимаете остался от прошлой камеры

Размеры STARE:

Ширина — 0.07 м
Высота — 0.16 м
Длина — 0.09 м
Вес — 0.2 кг

Артикул — BC-150G

Подходит BOLT ON

Мне не нравится вид с камерой в плафоне
Как то не пропорционально …

И главное то, что подсветка номерного знака НЕ РАВНОМЕРНАЯ

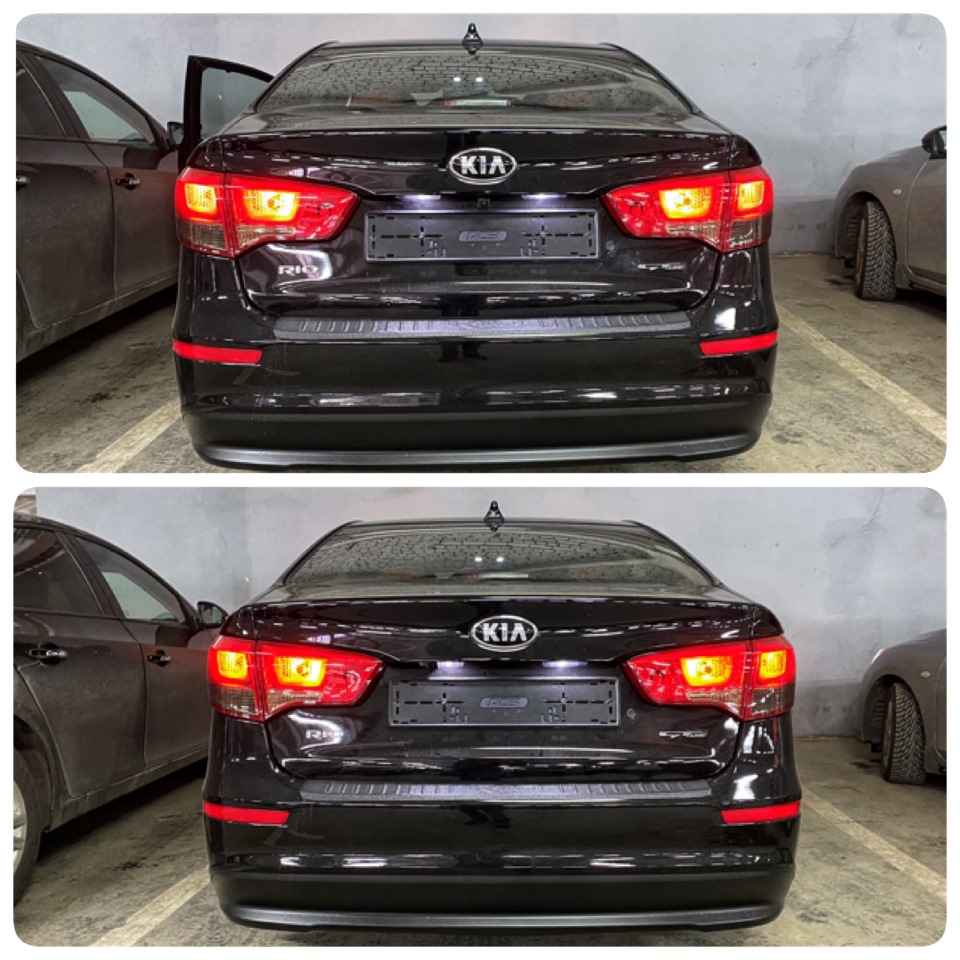

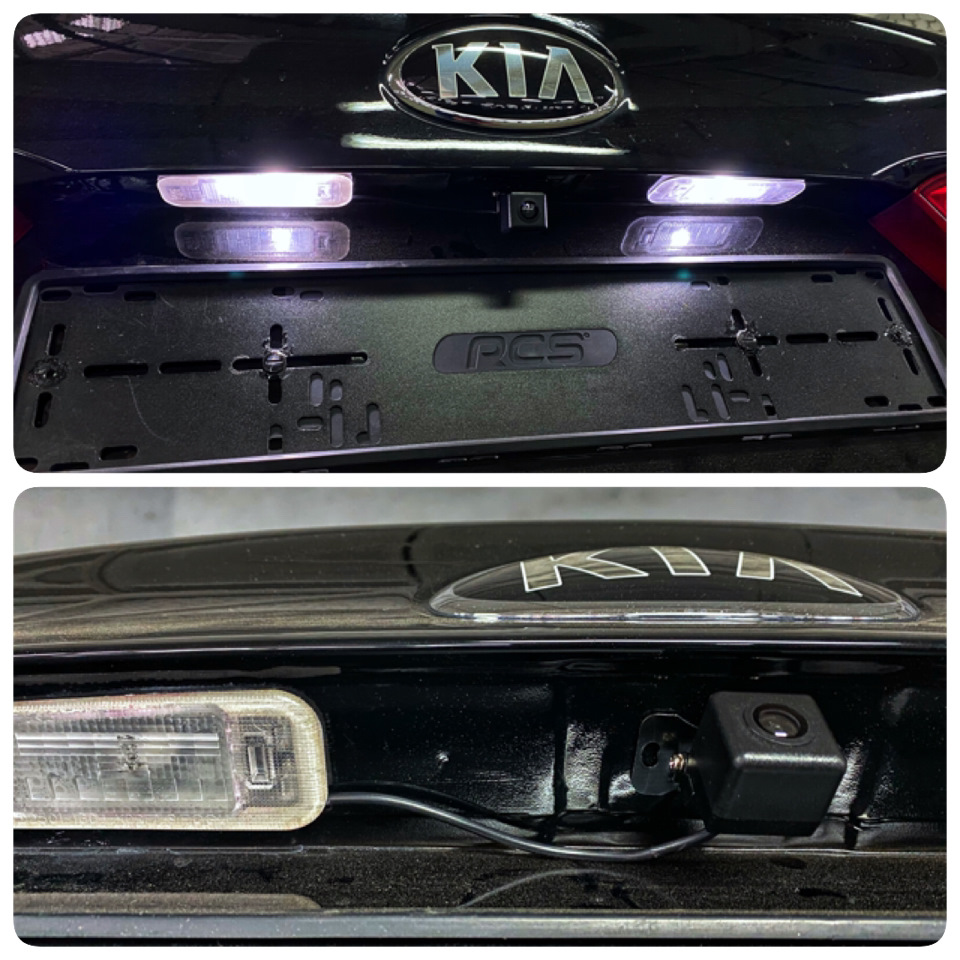

На кронштейне vs камера в плафоне

Полный размер

Полный размер

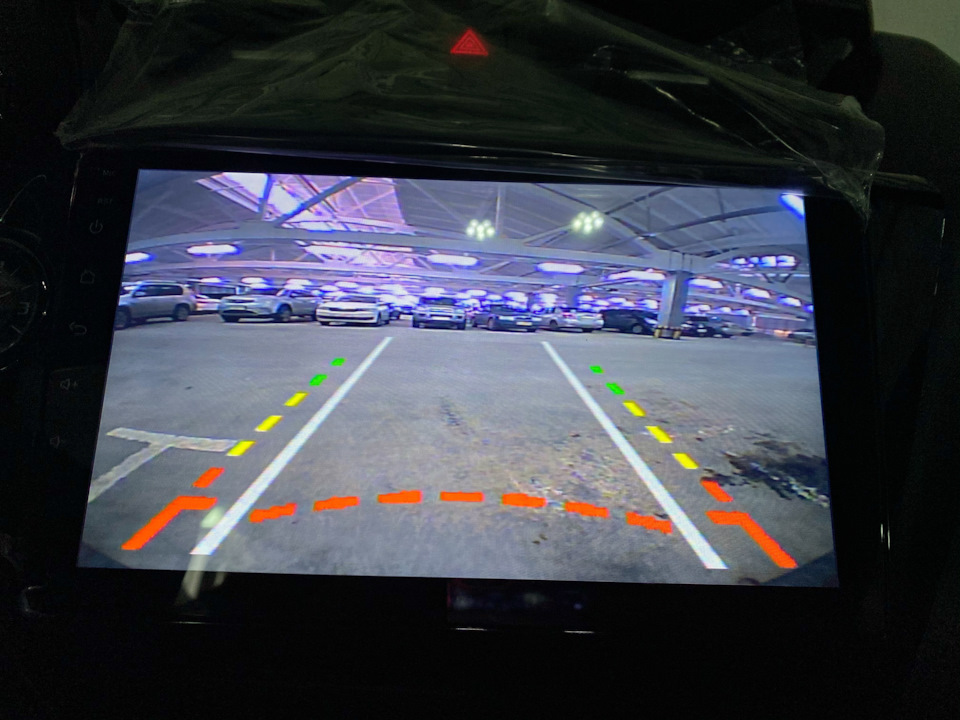

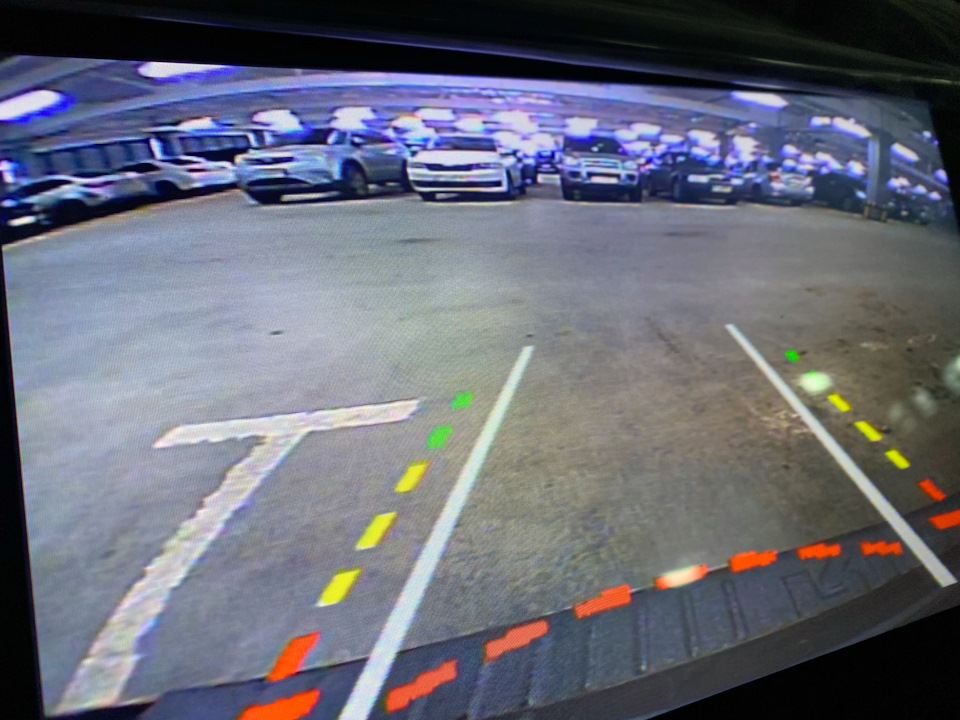

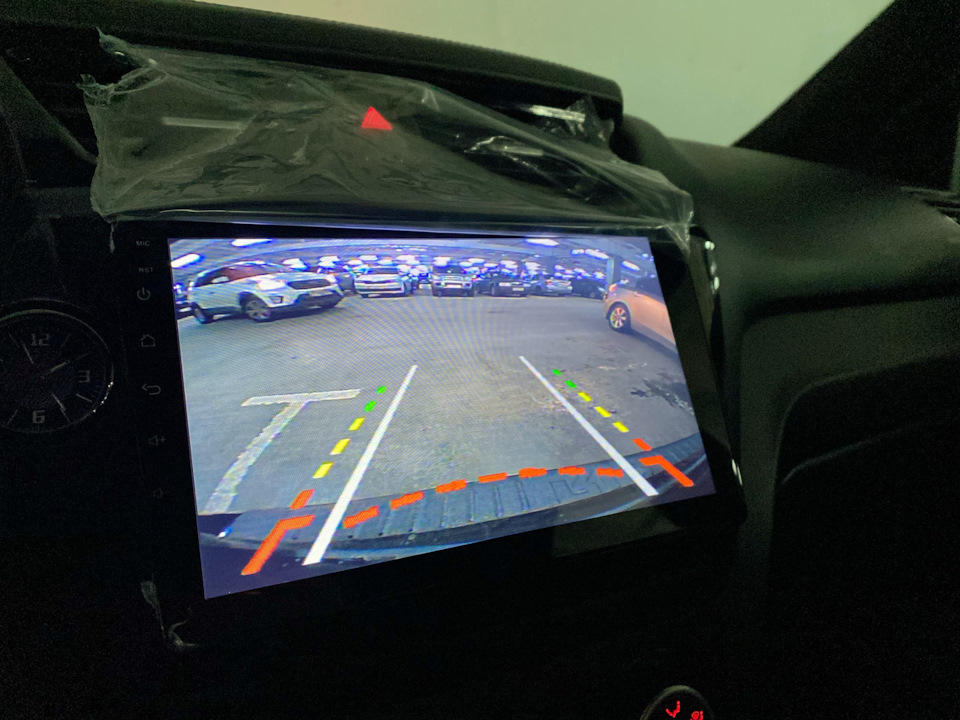

Качество картинки мне понравилось
Хотя конечно фотографии на телефон не передают полную картину
Но всё же Я посчитал что так будет лучше и нагляднее, чем сделать снимки экрана (скрины) с магнитолы

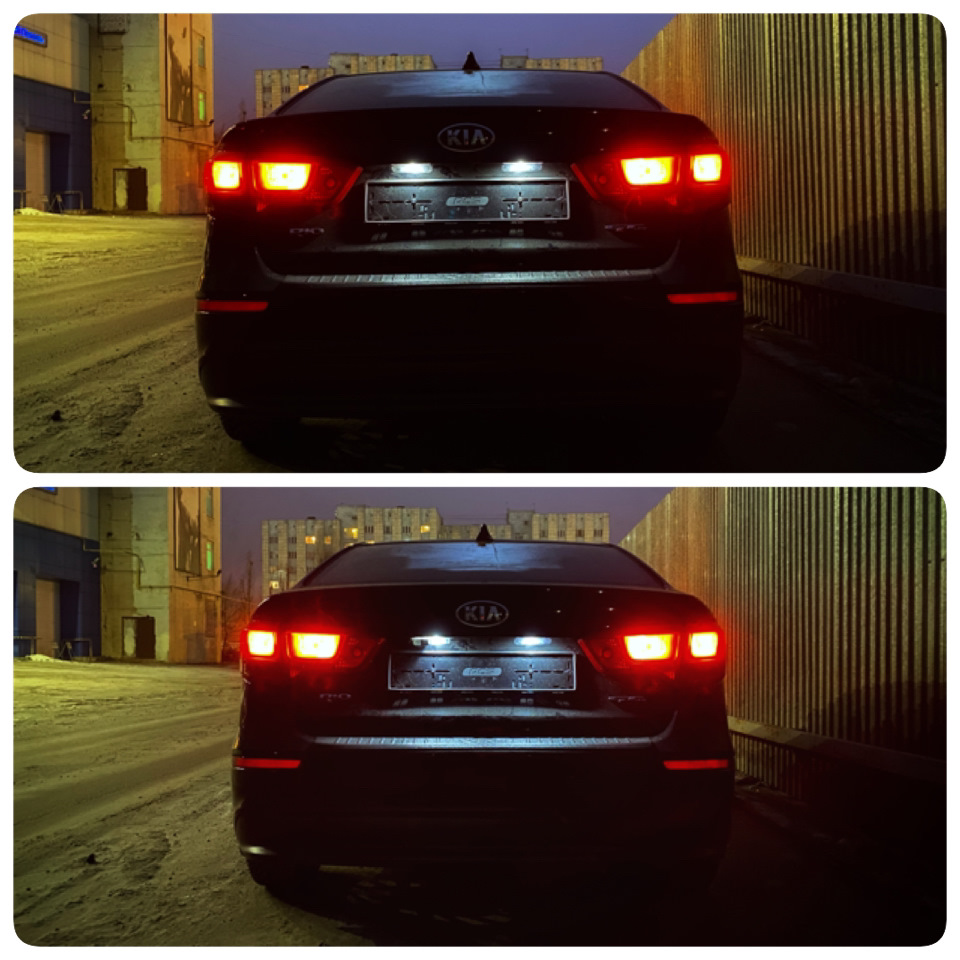

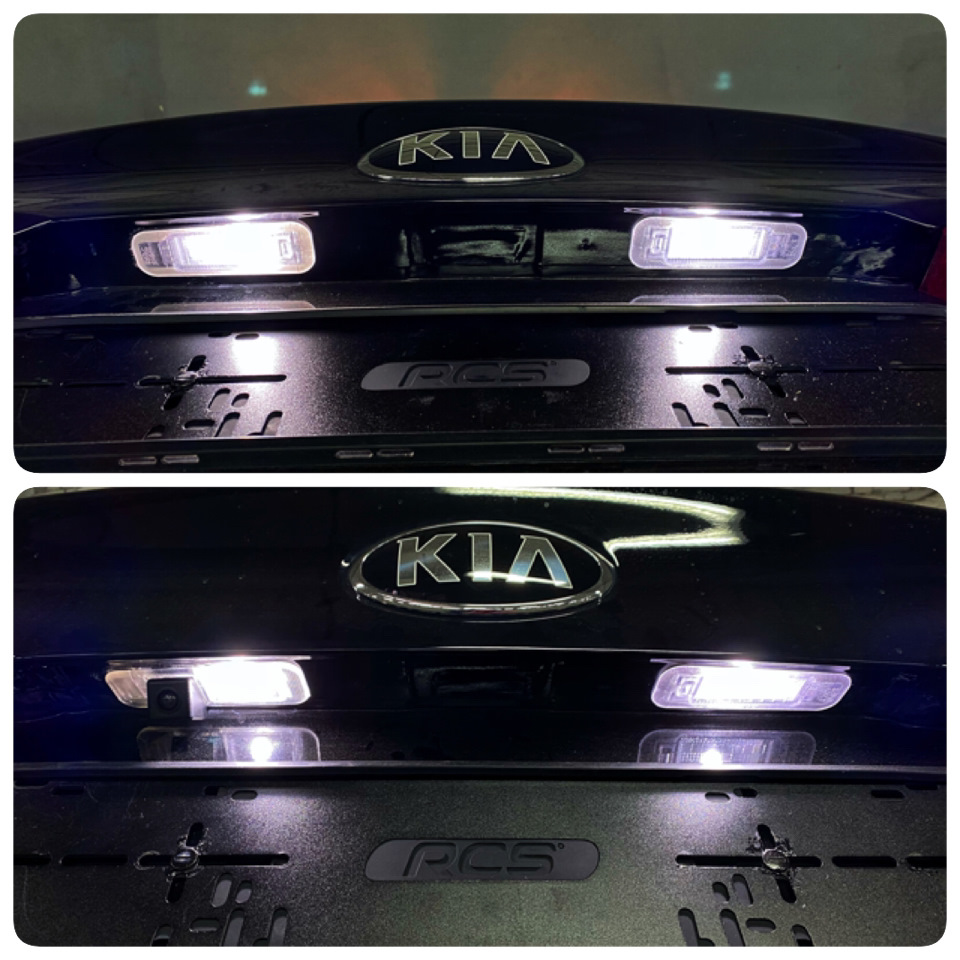

Наглядно видно как влияет на подсветку номера камера в плафоне — УЖАС, что это за скос слева?

Именно поэтому езжу с отключенной подсветкой номера уже два года
Так сказать осознанно нарушаю ПДД
Приходится, так как перфекционизм во мне не дремлет

Кстати каких либо проблем, сами понимаете с кем связанных с неработающей подсветкой НЕ БЫЛО
В принципе у каждого третьего она не работает или же работает очень очень тускло

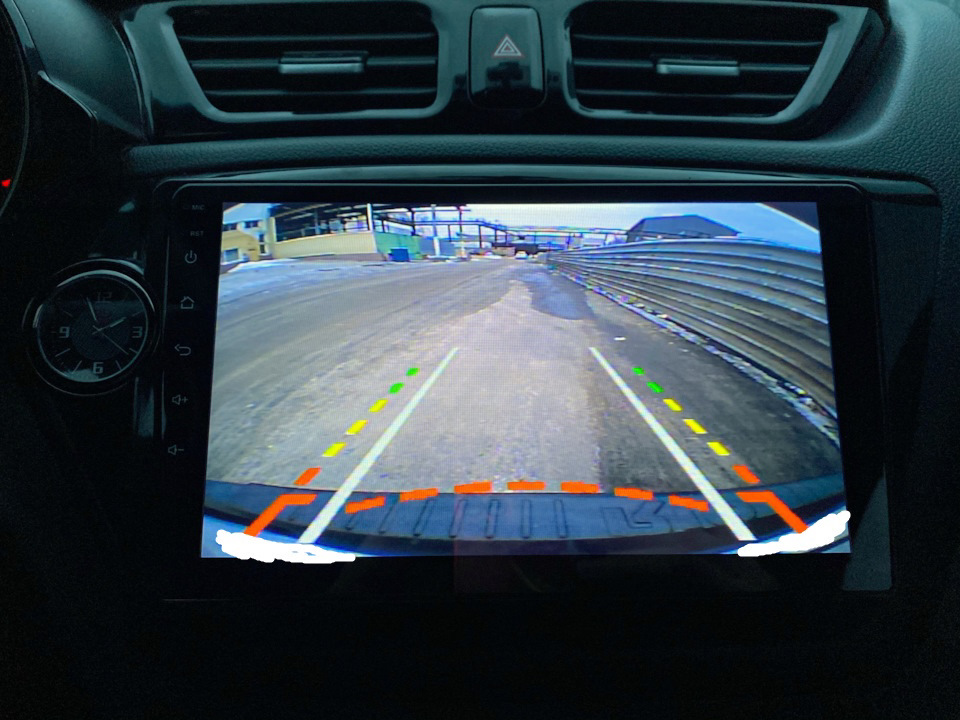

Качество картинки днём показал
Но главное это конечно ночью

Источник: www.drive2.ru

Магнитола Kia Rio 3

Rio 3

Автор Михаил На чтение 6 мин Опубликовано 11.09.2020

Автовладельцы нередко высказывают претензии к штатному аудиооборудованию Киа Рио 3-го поколения. Основные – невысокое качество звука, короткий перечень опций. Объяснение в том, что традиционная заводская комплектация является простейшей — это максимальное качество для такой цены. В целом же характеристики штатной версии вполне соответствовали своему времени и классу.

Однако за последние годы «родная» магнитола Киа Рио 3 технически устарела из-за несовместимости с электронными носителями. Также созданы мультимедийные центры для современного модельного ряда Киа Рио, адаптированные под заводскую нишу. Их функционал значительно шире «штатного». Поэтому любители качественного звука, высокотехнологичного оборудования выбирают версии проигрывателей с расширенным опционом.

Штатная магнитола Киа Рио 3

Модель штатной магнитолы Киа Рио 3 оборудована проигрывателем форматов CD, MP3, радио, разъемами USB, AUX, Bluetooth. Работает при 14,4 В постоянного тока. Номинальная выходная мощность – по 43 Вт на каждую из четырех колонок.

Тип настройки радиоприемника – с фазовой автоматической подстройкой частоты, синтезированный. Антенна имеет среднюю емкость 80 пФ и сопротивление 75 Ом. Диапазон радиочастот канала FM – 87,5~108 МГц/100 кГц, канала АМ – 531~1602кГц/9 кГц.

Интерфейс магнитолы достаточно прост, позволяет быстро освоить управление.

Распиновка родной магнитолы Kia Rio 3

Для коммутации акустического устройства с автопроводкой используются ISO-разъемы, обеспечивающие скорость монтажа. При замене магнитолы старое устройство вынимают из ниши и отстегивают проводку, которую затем подключают к новому оборудованию. Процесс установки, подключения штатного оборудования (независимо от цены, характеристик) не должен вызвать затруднений, поскольку все соединения между собой синхронизированы в пределах одного автопоколения. Установка предполагает подключение устройства к системам автомобиля через соединения ISO согласно распиновке электропроводов штатной магнитолы Киа Рио 3.

К разъему А подключаются: задний левый динамик (-) в пины 1 и 10, передний левый (-) в пины 2 и 11, передний правый (+) – в 3 и 12, задний правый (-) в пины 4 и 13. Подсветка (-) устанавливается в пины 8 и 17, фиксация – в 9, выносная антенна – в 18.

К разъему В подключаются: дистанционное управление на рулевом колесе (4 пин) и его масса – 17, USB D (-) в 6 и 18 пины, USB/iPod — 7 и его масса – 19, AUX R IN (акустический вход правого канала) – 8, AUX L IN (левого) — 21. Положительная клемма аккумуляторной батареи устанавливается в 12 пин, АСС – в 11, микрофоны (-) – в 10 и 22, частота вращения – в 16 пин, AUX – 20 и масса AUX – 9, заземление питания – 24.

Подключение магнитолы осуществляется согласно описанной схеме. Однако обладателям «свежих» машин, устанавливая стороннее ШГУ, нужно помнить: если автомобиль находится на гарантийном техобслуживании, то при неисправности какого-либо компонента мультимедиа дилер может отказать в гарантии.

Тексты об обслуживании и ремонте Kia Rio 3 в этой рубрике.

Демонтаж штатной магнитолы

Главное – как снять магнитолу Киа Рио 3 без причинения ущерба. Для аккуратного демонтажа иногда берут пластиковые карты (или набор для демонтажа декоративных элементов салона) и влажные салфетки, чтобы не поцарапать панель.

• Разборку начинают со снятия козырька панели приборов. Сначала опускаем руль вниз до упора. Под козырьком приборной панели появляется зазор. Обеими руками беремся за нижнюю часть панели, подтягиваем на себя. Две нижние клипсы отстегиваются.
• Затем оборачиваем карты салфетками, подсовываем под козырек, аккуратно поддеваем. Удобнее начать с правого края. Клипсы отходят. Тянем козырек на себя и немного вверх, но несильно, поскольку в нем установлена кнопка Trip, от которой нужно отключить фишку с очень коротким проводом. В случае сильного рывка провод может оторваться. Как только козырек отошел, отсоединяем провод, убираем козырек.

Далее снимаем рамку. Приступать лучше слева сверху, идти вниз против часовой стрелки. Поддеваем края, пока не «отщелкнутся» клипсы. В верхней части – твердые пазы, а не мягкие клипсы, поэтому вынимаем рамку из них в последнюю очередь.

Откручиваем 4 болта, фиксирующие головное устройство Киа Рио 3, вытягиваем его. Отключаемкабель антенны и 2 штекера.

При замене штатной магнитолы Kia Rio 3 на более «продвинутую» (2 Дин или ММС) может потребоваться увеличение посадочного пространства, применение рамок-переходников (уточнить при покупке). К перечню опций дорогих или среднеценовых акустических устройств относятся спутниковая навигация, русскоязычное меню, поддержка всех мультимедийных форматов, дистанционное управление, интернет посредством 3G-модема или симкарты, выносная антенна, сенсорный экран и штатное подключение периферийных девайсов.

Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

Инструкция

Заключение

Специалисты компании по максимуму облегчили самостоятельную установку штатной магнитолы Киа Рио 3, обеспечив автомобиль стандартными ISO-разъемами, ясной распиновкой контактов. Доступные магнитолы для Kia Rio 3 очень разнятся по цене, характеристикам. При замене акустической системы необходимо помнить, как снять старое устройство, а при выборе нового руководствоваться годом выпуска авто, поскольку для каждого поколения выпущены свои модели магнитолы (иначе придется воспользоваться рамкой и переходниками).

Источник: autonissancar.ru

Несколько способов качественной установки магнитолы на Киа Рио

Автомобиль Киа Рио 3 вышел более семи лет назад и остается популярен до сих пор. На момент выхода третьей модели в 2011 году автомобиль мог похвастать передовой мультимедийной системой.

Причем на выбор пользователю предлагалось сразу несколько автомагнитол, начиная от самой бюджетной и заканчивая суперсовременной. С тех пор многие покупатели базовой версии проигрывателя стали думать, как снять магнитолу на Киа Рио и установить более функциональную модель вместо нее.

Комплектация магнитол в Киа Рио 3

Автомагнитолы, предустановленные в автомобиль Киа Рио 3 делятся на:

• бюджетные;
• средней ценовой категории;
• дорогие с продвинутой мультимедиа системой.

Начиная со второй категории автомагнитол, функционал данного узла включает:

1. Систему спутниковой навигации.
2. Дисплей, распознающий два и более касаний.
3. Интернет посредством модема, поддерживающего третье поколение сетей, и симкарты.
4. Полностью переведенное на русский язык главное меню.
5. Возможность проигрывания подавляющего большинства мультимедийных форматов.
6. Пульт дистанционного управления.
7. Выносную антенну для устойчивого приема радио передач.
8. Полный набор интерфейсов для подключения периферийных устройств.

Начиная с автомагнитол средней ценовой категории, водитель получает великолепный функционал.

Если покупатель остановил свой выбор на комплектации с базовой автомагнитолой, то имеет смысл снять ее и установить более продвинутое устройство.

Распиновка разъемов и демонтаж штатной автомагнитолы

В зависимости от ценовой категории мультимедийные панели Киа Рио делятся на:

• однодиновые;
• двудиновые;
• ММС.

Распиновка разъемов магнитолы для автомобиля Киа Рио 3 представлена на рисунке.

Снятие предустановленного мультимедийного модуля производится по следующему алгоритму:

1. Вначале необходимо демонтировать козырек торпеды.
   Для этого можно использовать несколько плоских пластиковых карт.
2. Затем следует снять декоративную накладку автомагнитолы.
   Используя пластиковую карту необходимо аккуратно поддевать накладку по часовой стрелке. После ее снятия можно перейти к откручиванию четырех крепежных элементов при помощи отвертки.
3. После этого следует аккуратно достать магнитолу из ее ниши и сзади отсоединить сигнальные шлейфы.

Установка мультимедийной системы

Производитель автомобиля оснастил свое детище максимально удобной системой разъемов. Такой подход в значительной степени упростил подключение мультимедийных проигрывателей.

Однако если автомобиль находится на гарантийном обслуживании, самостоятельная установка магнитолы лишает владельца гарантии. Поэтому для нового автомобиля следует производить монтаж плеера в специализированном сервисном центре Киа.

Особенности установки мультимедиа системы

В зависимости от начальных условий имеется два варианта установки мультимедийной системы:

Замена неродной магнитолы

Этот вариант отлично подойдет автолюбителям, у которых ранее стояла неродная музыкальная система. В этом случае для монтажа магнитолы необходимо полностью обрезать штекерное соединение.

После этого нужно по цветовой распиновке произвести установку штатной магнитолы согласно требованиям производителя.

Цветовые обозначения кабелей показаны на рисунке.

Улучшение штатного плеера

Такой вариант устроит владельцев автомобиля Киа Рио с установленным штатным проигрывателем. В таком случае в подключение магнитолы не нужно вносить никаких изменений. Монтаж производится по инструкции к транспортному средству через разъемы ИСО.

Для однодиновых магнитол не нужно предпринимать никаких действий, а вот более продвинутые проигрыватели могут потребовать расширение посадочного места и использование специальных рамок-переходников.

В зависимости от наличия или отсутствия металлической рамки имеется два способа установки однодиновой магнитолы.

Первый способ

Если в наличии не оказалось металлической удерживающей рамки, то можно установить магнитолу, имея в наличии:

• отвертку;
• уплотнитель;
• переходник

При монтаже автомагнитолы следует придерживаться такой последовательности:

1. Вытащить декоративную панель.
2. Отключить сигнальные шлейфы.
3. Соединить переходник ISO с разъемами мультимедийного проигрывателя.
4. Набить уплотнитель в отсек автомагнитолы.
5. Установить проигрыватель в соответствующее посадочное место.

Если немного не угадать с количеством и плотностью уплотнителя автомагнитола будет держаться некрепко. Поэтому важно максимально качественно набить отверстие уплотнителем, чтобы минимизировать риски поломки проигрывателя.

Второй способ

При наличии металлической рамки фиксации автомагнитолы следует использовать данный метод. Для установки плеера потребуется:

• плоская отвертка;
• отвертка крестообразного типа;
• торцевой ключ на 10;
• металлическая рамка.

Установка автомагнитолы производится по следующей схеме:

1. Вначале необходимо произвести снятие декоративной заглушки.
2. Затем можно приступить к отсоединению кабелей от пластиковой панели.
3. После следует выполнить отщелкивание крепежа. Сделать это можно приложил пальцами усилия в верхней части крепежа.
4. Следующим шагом служит аккуратное отгибание рамки при помощи плоской отвертки.
5. Потом нужно максимально осторожно снять последнюю крепежную клипсу, чтобы не зацепить рамкой приборную доску.
6. Затем необходимо проделать выкручивание двух винтов при помощи крестообразной отвертки и отвинчивание гайки с использованием ключа на 10.
7. После этого следует установить снять металлическую рамку и загнуть крепежные усики.
8. На данном этапе нужно произвести монтаж магнитолы в металлическую рамку и установить ее в паз, который прикрывала декоративная накладка.

Установка магнитолы с использованием металлической рамки отличается высокой надежностью и долговечностью. При необходимости замены проигрывателя на более функциональную модель можно использовать крепежную рамку повторно.

Заключение

Автомобильная магнитола – это очень важный элемент салона машины, влияющий на комфорт водителя.

Покупка автомобиля с комплектной магнитолой может ударить по карману, поэтому специалисты компании Киа максимально упростили самостоятельную установку мультимедийных центров, снабдив автомобиль стандартными ISO разъемами и вполне внятной распиновкой контактов.

Источник: kiarioinfo.ru
