После проверки на столе внёс некоторые изменения и дополнения в соединительные провода для установки магнитолы в машину.
Полный размер
Что бы было меньше проводов в нише магнитолы заменил плоскую Wi-Fi антенну с длинным кабелем на штыревую от роутера (см. фото выше. решение не окончательное, т.к. в этой антенне используется SMA RP разъем и пришлось использовать дополнительный адаптер, что привело к удлинению антенны в целом. На подходе более короткая антенна с нормальным SMA разъемом).
Также подсоединил приёмник видеосигнала от камеры заднего вида. Немного поломал при этом голову. Дело в том, что на наклейке на магнитоле была очепятка и ввод сигнала управления с камеры был обозначен как «REVEASE». А надо читать «REVERSE».
установка андроид магнитолы LEHX Pro в РЕНО ДАСТЕР
Полный размер
Запчасти на фото: 310981, 1312101

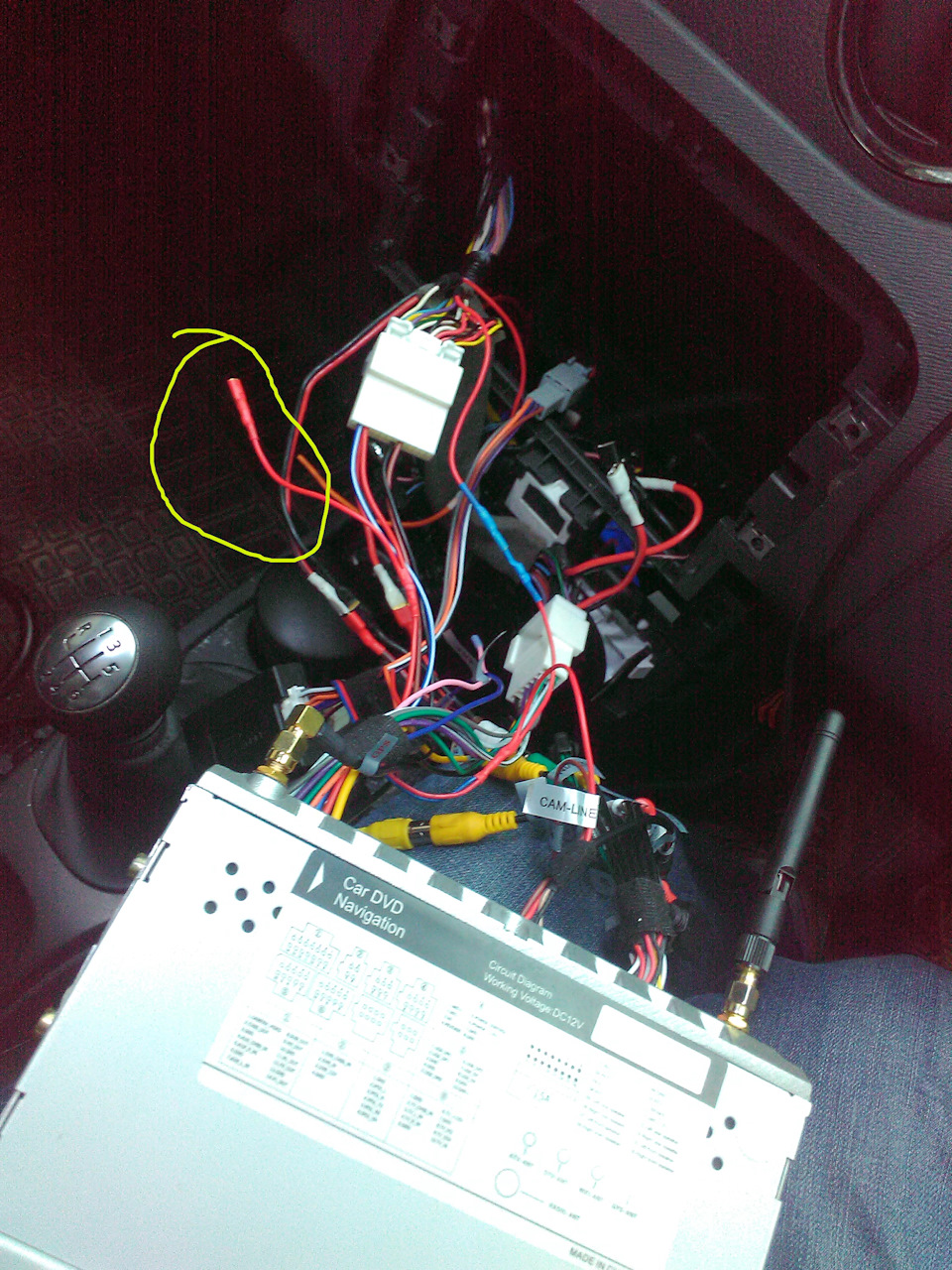

А провод управления был промаркирован «CAM-LINE» и находился на жгутике с микрофонным проводом. Причём он был свёрнут так и примотан в жгутике так, что маркировку не сразу и нашёл.
Полный размер
Переделал немного приёмник, внедрив в него разъем для подачи питания. Ответную часть разъема повесил на провода магнитолы. Для соединения с проводом от задней передачи использовал разъемную клемму:
Полный размер
Поскольку в магнитоле есть низкочастотный выход, то сабвуфер решил подключать к нему, а не к колонкам, как было сделано ранее. Т.к. акустический провод уже был сделан с разъемными клеммами, то собрал переходник:
Полный размер
Полный размер
В комментариях к самому первому посту посоветовали сразу найти другой микрофон, т.к. идущий в комплекте скажем так «не очень». Заказал микрофон здесь за 300р. Когда заказывал, то не обратил внимание на то, что штекер у него 2.5 мм. Выручило то, что уже был в наличии подходящий переходник. На фото ниже привожу микрофоны положенные рядом.
Тот, что побольше в размерах шёл вместе с магнитолой.
Полный размер
Производил тестовые звонки. Собеседники сказали, что звучание со второго микрофона (того, что докупил) однозначно лучше. Решил устанавливать его.
Магнитола 2din на Android 9.0. c Диаганалью 8″ на Рено Дастер
Во время тестовых подключений магнитолы к машине GPS антенну никуда не выводил, а кидал её в нишу магнитолы. Спутники при этом ловились отлично:
Полный размер
Однако, не смотря на это, для того что бы уменьшить количество проводов в нише магнитолы, всё-таки решил вывести gps антенну на лобовое стекло к зеркалу заднего вида. Туда же вывел и микрофон. Провода тянул по правой стойке вдоль кабеля FM антенны. Что бы попасть из ниши к стойке пришлось проявить чудеса ловкости и сосредоточенности.
Что бы попасть кондуктором из ниши в отверстие у стойки надо было провести его под торпедой строго параллельно кабелю FM антенны. Получилось, не с первого и даже не с третьего раза. Но получилось)
Полный размер
Ещё от предыдущей машины валялся в бардачке сканер OBD II. Даже пару раз использовал его со смартфоном. Поэтому поставил на магнитолу приложение, которое было на диске для него.
Полный размер
С первого раза прицепиться к сканеру не удалось. При поиске устройств магнитола его нашла, но кнопка сопряжения при этом была неактивна. А через какое-то время попыток подключиться она вообще перестала видеть его и даже потеряла смартфон. Восстановить связь со смартфоном помогла перезагрузка и магнитолы и смартфона. Оставил решение проблемы со сканером на потом.
На фото ниже можно увидеть магнитолу рядом cо ШГУ (фото старое ещё с плоской Wi-Fi антенной):
Полный размер
Она короче, что порадовало, т.к. планируется в нише магнитолы установить внешний аудио усилитель.
Подсоединил аудио кабель от сабвуфера:
Полный размер
Соединил провод управления монитором с проводом от задней передачи. Да, забыл указать, что провод задней передачи — это фиолетовый провод, идущий к 24 пиновой колодке на автомобиле.
Полный размер
Уже писал в предыдущем посте, но повторюсь, что подрулевой джойстик подружился с магнитолой и при нажатии на нём кнопки «mute», звук отключается:
Полный размер
Поверил работу камеры заднего вида, работает:
Полный размер
Нормально работает установленный Яндекс навигатор (у некоторых были проблемы с ним на китайских магнитолах).
Китаец дослал недостающий переходник для FM антенны. Подключил к антенне магнитолу через усилитель FM диапазона. Не знаю, то ли усилитель г-но (хотя на анализаторе цепей коэффициент усиления его соответствовал заявленному), то ли радиоприёмник такой в магнитоле, но радио звучит как-то не очень. Попробую воткнуть антенну без усилителя и в следующем посте отпишусь.
Полный размер
К недостаткам можно отнести то, что экран монитора сильно зеркалит (см. фото выше). Думаю побороться с этом приклеиванием матовой плёнки на экран.
Музыка звучит однозначно лучше, чем при проигрывании со ШГУ. Сабвуфер при подключении к низкочастотному выходу ожидаемо лучше зазвучал, чем при подключении от колонок.
Так же, следует отметить, что в первый день после установки при прослушивании музыки на полную громкость магнитола вырубилась. Запустилась только после выключения и включения зажигания. Было только один раз и больше не повторялось (да и я не увлекался больше «шумовыми эффектами»).

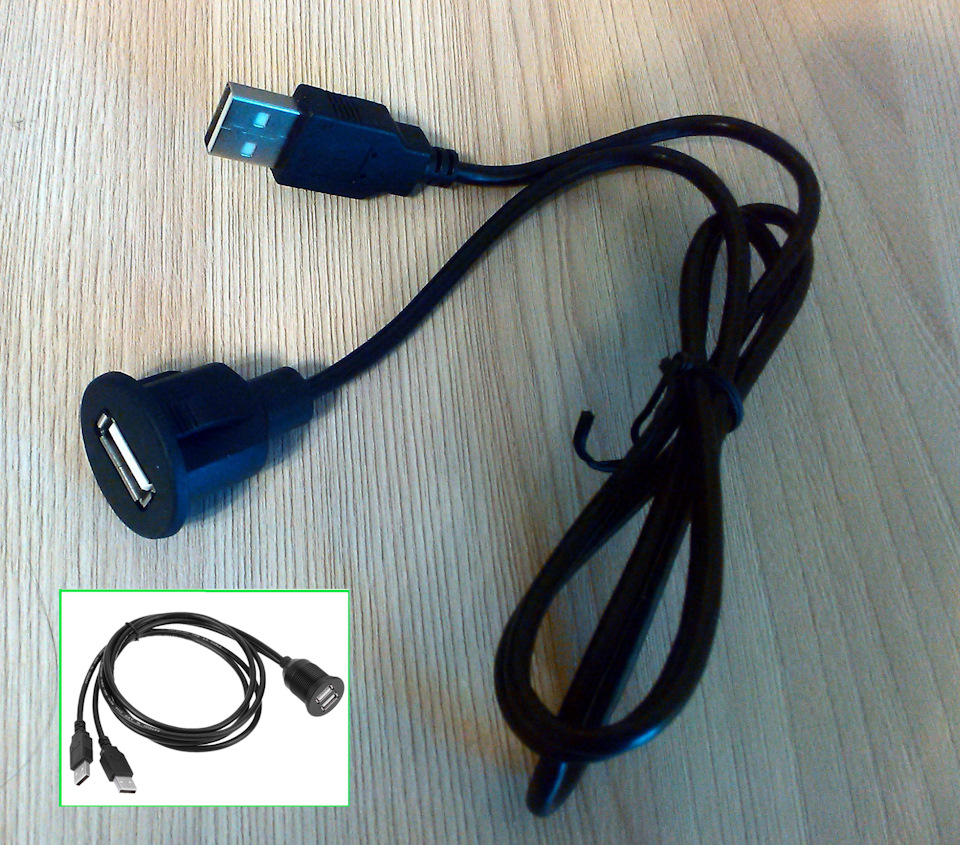

Из недоделанного. В комплекте был удлинитель на 1 USB. Я заказал удлинитель на 2 USB, подожду его (вставка на фото ниже).
Полный размер

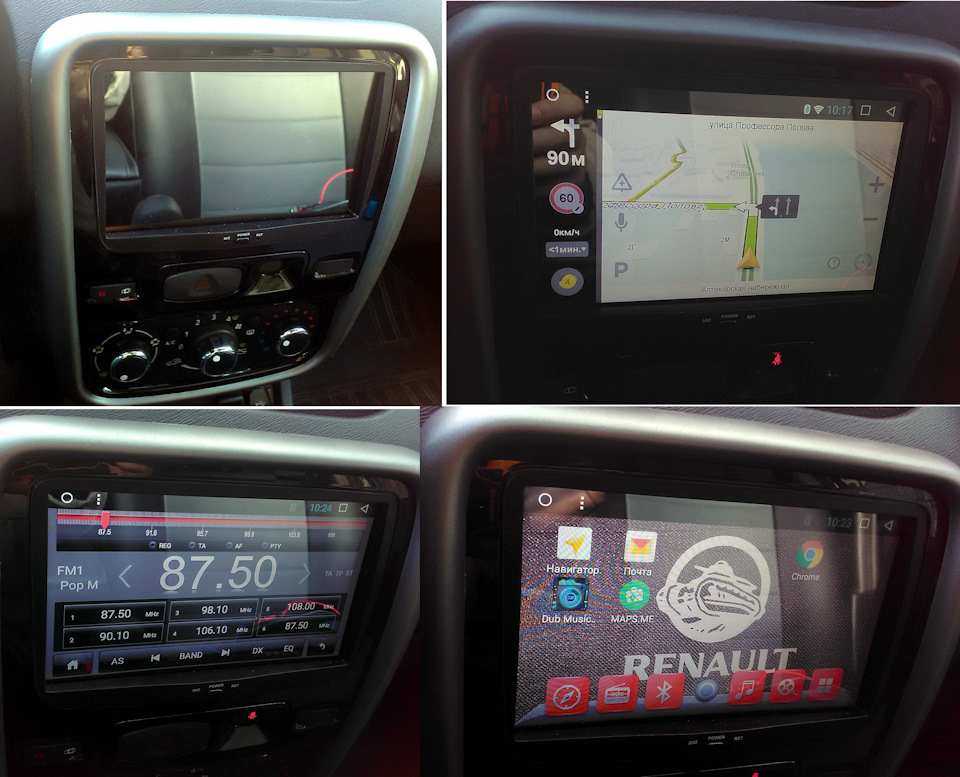

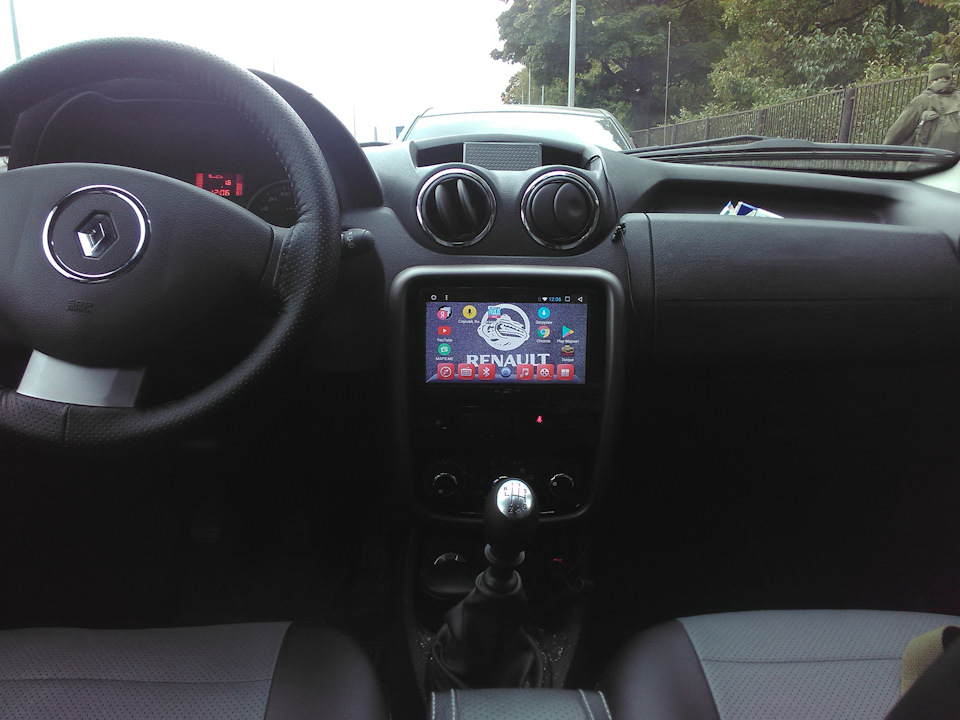

Пара фотографий как смотрится магнитола в салоне автомобиля:
Полный размер
Полный размер
Уже пристроил к магнитоле внешний усилитель, но пока не подключал, т.к. жду заказанные ISO колодки, необходимые для подключения. Так же в ближайшее время планируется подключение фронтальной камеры и переднего парктроника. Камеру и датчики вчера установил, но завести провода в салон из двигательного отсека помешала сильно испортившаяся погода, растуды её туды (
Полный размер
Так что будет ещё пара постов про подключение усилителя и камеры с парктроником.
Всем хорошего продолжения дня!
