Лучшие светодиодные лампы w5w с Алиэкспресс

Качественная сборка, приличная светоотдача для лампы форм-фактора W5W. Параллельное включение отдельных светодиодов лампы.

Недостатки:
Нет полной защиты печатной платы лампы от воздействия влаги защитным лаком или компаундом.

Автомобильные лампы накаливания форм-фактора W5W используются на современных автомобилях в плафонах подсветки салона, багажника, бардачка, а также для работы в габаритных огнях, повторителях указателей поворота, подсветке номерного знака и пр. Как правило, качественные автомобильные лампы накаливания W5W от солидных производителей служат достаточно продолжительный период времени.

Но в любом случае заявленный ресурс большинства ламп накаливания нечасто превышает 1000 часов наработки. С заменой перегоревшей лампы тоже могут возникнуть сложности, так как иногда они расположены в труднодоступных для замены местах. Помимо прочего, менять такие лампы в случае перегорания желательно парой, если, например, они находятся в тех же габаритных огнях, расположенных симметрично. Если сгорела одна из ламп, то вскоре может перегореть и вторая, расположенная на другой стороне.

Лучшая LED лампочка W5W с Aliexpress

В настоящее время выпускаются сотни моделей самых различных светодиодных ламп под самыми различными торговыми марками, выполненных в форм-факторе W5W. Например такие недорогие LED лампы, как SKYWAY S08201070 T10 W5W, по яркости светят на уровне стандартных ламп накаливания в форм-факторе W5W.

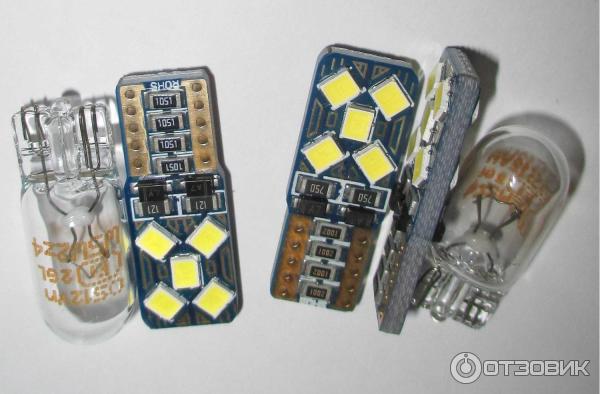

Для большей светоотдачи, а также для увеличения срока службы можно приобрести светодиодные лампы W5W. LED лампы Kalada W5W выглядят следующим образом. Рядом с ними для сравнения расположились стандартные малогабаритные автомобильные 5-ваттные лампы накаливания Osram W5W:

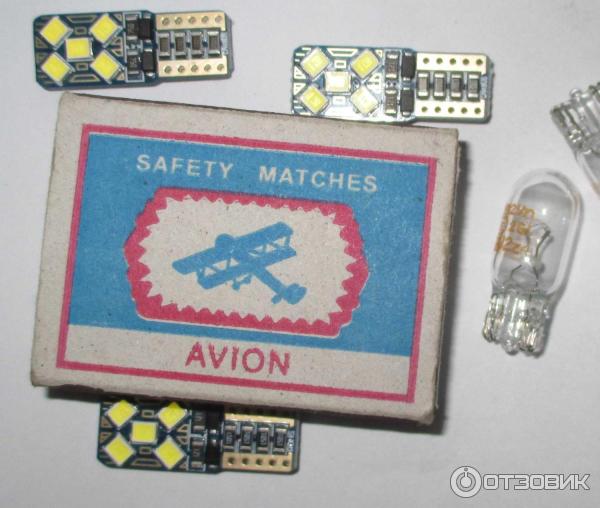

Эти же самые лампы рядом, но уже вместе со спичечным коробком для сравнительной оценки их габаритов:

Светодиодные лампы W5W не так давно были приобретены в китайском магазине KALADA Official Store, который располагается на сайте Aliexpress. Их стоимость на время покупки составила 3,24 USD за 10шт. При заказе на странице товара спектр излучения светодиодных ламп можно выбрать как белый, такой у ламп на фотографиях, так и бело-желтый, практически как спектр свечения у ламп накаливания — такие LED лампы не заказывались.

Теперь смотрим на свечение стандартной лампы накаливания W5W с желто-белым спектром излучения:

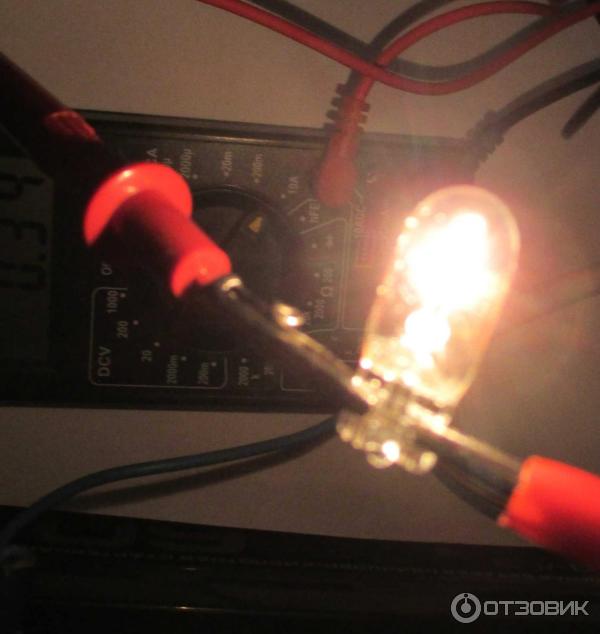

Измеренный ток, который потребляет от АКБ 12V лампа накаливания W5W, составляет 0,34 ампера:

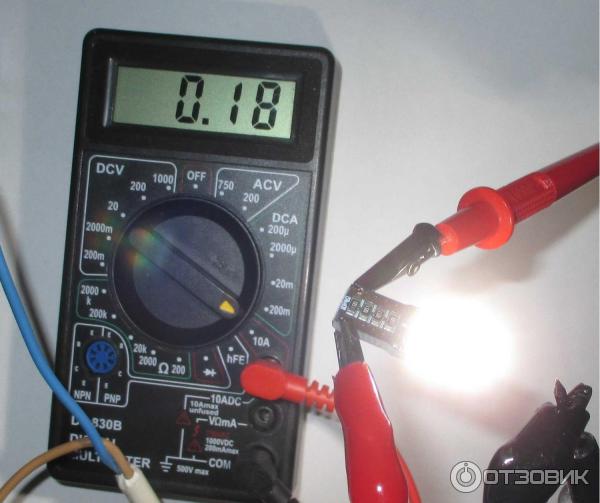

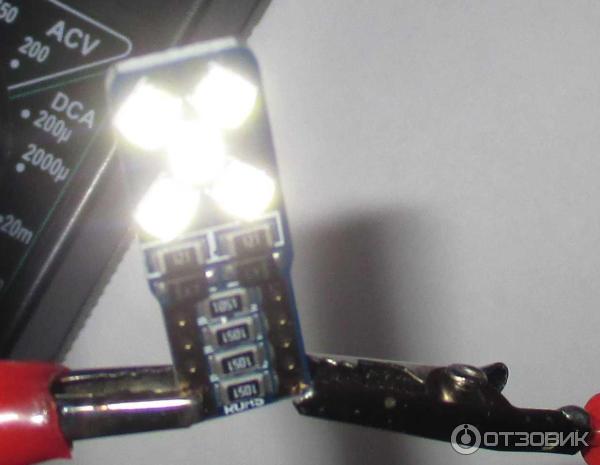

Ниже на фотографии свечение и ток, потребляемый от АКБ 12V уже светодиодной лампой Kalada W5W. Он составил 0,18 ампера, то есть практически вдвое меньше, чем у лампы накаливания:

При этом яркость свечения такой светодиодной лампы заметно выше, чем у лампы накаливания W5W. На миниатюрной печатной плате лампы Kalada W5W LED работают 10 светоизлучающих SMD светодиодов, по 5 с каждой стороны лампы:

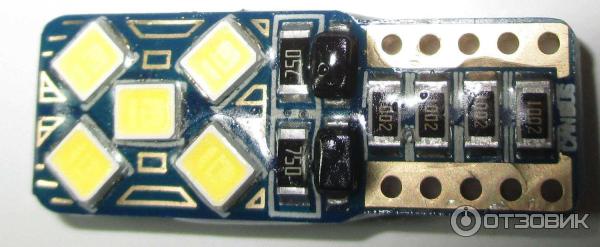

Судя по монтажу печатной платы лампы, каждый из светодиодов имеет собственный гасящий резистор. Это заметно повышает надёжность LED лампы за счёт того, что при отказе цепочки одного из светодиодов остальные продолжат нормально работать.

Также подобная схемотехническая реализация LED лампы значительно снижает вероятность её мигания и мерцания при работе, когда из-за дефектов пайки одного из светодиодов начинает отказывать вся последовательно включенная с ним цепочка других светодиодов. В LED лампе Kalada W5W такая неисправность маловероятна именно за счёт параллельного подключения всех 10 светодиодов лампы в электрическую цепь. Качество монтажной платы лампы следует признать высоким. Хотя вся печатная плата целиком, или просто места паек SMD радиодеталей не покрыты защитным лаком или компаундом, сами медные дорожки двусторонней стеклотекстолитовой печатной платы лампы защищены от воздействия коррозии нанесением компаунда.

На входе схемы LED лампы установлен диодный мостик из 4-х кремниевых SMD диодов. За счёт наличия диодного мостика такая лампа некритична к полярности подаваемого на её выводы постоянного напряжения, в отличие от ряда других автомобильных светодиодных ламп W5W, которые нуждаются в правильной полярности подаваемого на их выводы постоянного напряжения. Также относительно немаленький потребляемый ток автомобильной лампы Kalada W5W 10 LED (180 mA) ближе к рабочему току лампы накаливания. Что по сравнению с другими LED лампами W5W с более скромным током потребления (30-100 mA) позволяет успешнее интегрировать их вместо штатных ламп накаливания (ток 340 mA) в случае, когда на конкретной модели автомобиля исправность ламп контролируется CAN-шиной и бортовым компьютером.

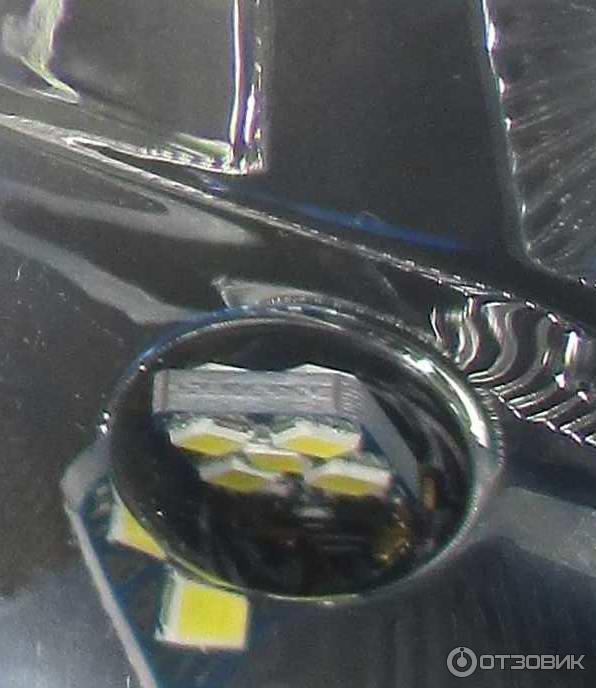

В блок-фаре и посадочном месте для лампы передних габаритных огнях на автомобиле LED лампы Kalada W5W по габаритам нормально вошли вместо штатных ламп накаливания W5W:

На нижней фотографии предыдущая лампа накаливания W5W работает в оптике фары в качестве переднего габаритного огня:

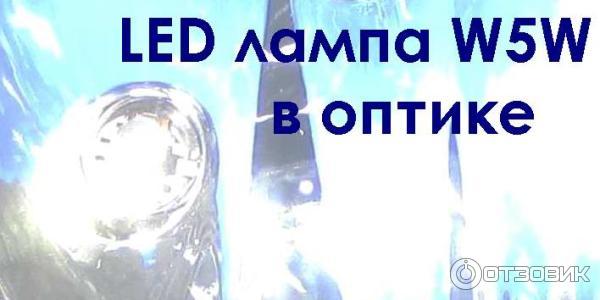

Установленная вместо лампы накаливания LED лампа Kalada W5W работает в оптике на следующей фотографии:

При меньшем потребляемом токе по сравнению с лампой накаливания W5W, светоотдача у светодиодной лампы Kalada W5W в разы выше. Свет передних габаритных огней автомобиля с такими LED лампами хорошо заметен в условиях дорожного движения, и практически находится на уровне некоторых дешёвых ДХО. В придачу спектр LED лампы белый (порядка 5000K-6000K), а вот спектр у лампы накаливания W5W (в пределах 2500K-2700K) имеет выраженный жёлтый оттенок. Светодиодные лампы с таким спектром светоотдачи лучше сочетаются по спектру при работе совместно в одной фаре, например, с автомобильными галогенными лампами Neolux H7 12V 80W Blue Power Light. Не говоря уже о ксеноновой головной оптике.
Также за счет более эффективных LED ламп свет габаритных огней автомобиля становится ярче и заметнее в условиях вечерней или ночной стоянки со включенными габаритами. В придачу работающие светодиодные лампы меньше нагружают АКБ автомобиля при стоянках, чем лампы накаливания.

Однако для использования подобных ламп имеются ограничения. Это, прежде всего, температурный режим работы. При высокой температуре окружающей среды, и нередко это там, где до этого успешно работали лампы накаливания W5W в стеклянных колбах, светодиодные бескорпусные лампы W5W работать не смогут. Например, в одной автомобильной фаре рядом с галогенной лампой накаливания.

Излучаемая работающей галогенной лампой высокая температура, а температура такой лампы может доходить до нескольких сотен градусов Цельсия, способна повредить расположенную рядом светодиодную лампу, и даже отпаять на ней распаянные SMD радиокомпоненты. После чего LED лампа в таком конструктиве с большой долей вероятности выйдет из строя, а отпаявшиеся SMD компоненты могут упасть в полость фары. Для опытной проверки печатная плата одной из новых автомобильных ламп Kalada W5W 10 диодов с обеих сторон, с целью дополнительной защиты от внешних воздействий и упрочнения, была покрыта эпоксидной смолой:

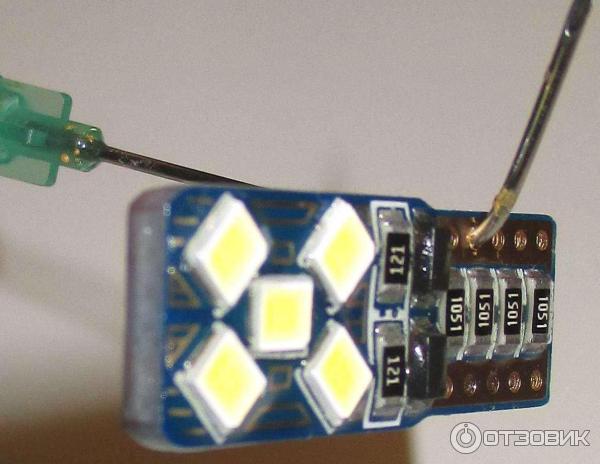

Эпоксидный компаунд был нанесён на все места обеих поверхностей лампы, кроме излучающих площадок светодиодов и контактов в нижней части печатной платы. Для удержания в процессе нанесения компаунда, и дальнейшей сушки компаунда в горизонтальном положении лампы, использовалась медицинская игла:

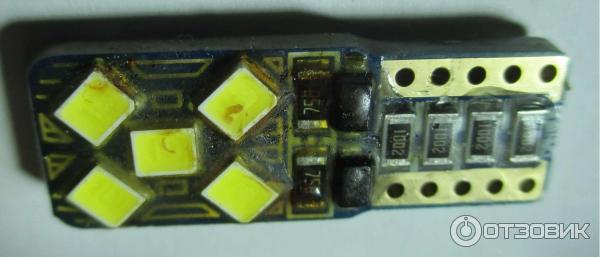

После полимеризации защитной смолы лампа Kalada W5W в качестве габаритного огня отработала в стандартной автомобильной фаре рядом с работающей галогенной лампой H1 около 15 минут. Результат такой работы — сильный локальный перегрев светодиодной лампы, подгорание защитной смолы и небольшое задымление полости фары продуктами обгорания эпоксидной смолы на печатной плате лампы. При этом продукты обгорания частично осели на зеркальном отражателе фары. Вид на обгоревшую печатную плату LED лампы W5W после её непродолжительной работы в одной фаре рядом с галогенной лампой накаливания на нижней фотографии:

Таким образом, в условиях воздействия высокой температуры заменять стандартную лампу накаливания W5W на светодиодную лампу W5W нельзя.

Источник: otzovik.com

Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности

Авто

Автор Елена Алексеева На чтение 7 мин. Просмотров 814 Опубликовано 28.10.2020

В автомобилях устанавливают разные лампы на панель управления, в освещение номерного знака, в фарах и габаритах. Это зависит от размера, вида цоколей и мощности лампочек, которыми пользуются. W5W лампа — широко распространена, ведь ее применяют как внутри салона, так и в других местах. Они компактные, с большой светоотдачей и простой конструкцией. Их применяют везде, но в основном, в улучшении систем автомобилей.

Описание конструкции

Для начала рассмотрим основные характеристики лампы маломощных ламп накаливания W5W:

• Мощность — 5 Ватт;
• Напряжение питания — 12В;
• Световой поток — 50 Лм.

• длинна 26.8 мм (может отличаться);
• диаметр колбы — 10.3 мм.

Стоит отметить, что лампы W5W бывают и галогеновые, они отличаются немного большим световым потоком (60 Лм), и более белым свечением. Галогенки обычно отличаются наличием «пиптика» на верхней части колбы, на примере ниже вы видите, как выглядит галогеновая W5W от Osram.

Хоть лампочка фактически бесцокольная, её контакты к которым подключается питание представляют собой две проволочки, которые выведены с нижней сплюснутой части колбы и загнуты по разным сторонам, но такое решение всё же называется — «цоколь W2.1×9.5d» также цоколи этих ламп часто называют «T10».

Где устанавливают

Лампы W5W потребляют мало энергии, соответственно у них и малый нагрев при работе. Но их световой поток невысок. Поэтому лампочки W5W T10 устанавливают в:

• Подсветку номера;
• Плафон освещения салона;
• Подсветка перчаточного ящика (бардачок);
• Освещение багажника;
• Используют в качестве габаритной лампы;
• В повторителях поворотов.

Не перепутайте! Если стекло повторителя поворотов желтого или оранжевого цвета используют обычную W5W, а если белого – то лампочку с желтой колбой. При этом, если лампа желтая, то её маркировка обычно отличается — WY5W

Виды

Как вы уже могли заметить, лампы W5W бывают не только с нитью накала. Всего существует 3 основных вида:

• Накаливания. Самый дешевый и распространенный вариант. При ударах и тряске нить накала может оборваться.
• Галогеновые. Светят чуть ярче предыдущих, и имеют несколько больший срок службы. В остальном такие же.
• Светодиодные. Не боятся тряски, светят ярче и дольше, типовая потребляемая мощность от 0.5 Ватта до 1 Ватта. Но за такими преимуществами кроется большой недостаток — не всегда совместимы с бортовой сетью автомобиля и на рынке много низкосортного китайского товара, который прослужит даже меньше чем лампочки накаливания. Кстати низкокачественные лампочки быстро выходят из строя от повышенного напряжения питания, а в бортовой сети заведенного автомобиля оно всегда больше 12В.

Проблема светодиодных ламп W5W состоит в том, что они, как бы парадоксально это не звучало, потребляют в разы меньше энергии из бортовой сети. Из-за этого в современных автомобилях они, зачастую, не работают, так как бортовой компьютер контролирует потребление энергии источниками света.

Если лампа внезапно начинает потреблять слишком мало или наоборот слишком много тока – он диагностирует неполадку и отключает эту цепь, либо постоянно выводит ошибку о неисправности.

Чтобы избежать этой проблемы — можете установить обманку. Её принцип работы заключается в том, что потребляемая энергия увеличивается и блок управления «думает», что установлены обычные лампы накаливания или галогенки. Правда в таком случае такое преимущество светодиодных ламп как низкое потребление энергии исчезает, зато при использовании хороших лампочек вы получаете долгий срок службы и яркий свет.

В качестве обманки может использоваться устройство представляющее собой резистор в радиаторе, оно может называться либо «обманка Canbus w5w», либо «нагрузочный резистор для ламп W5W T10».

Также есть и лампы со встроенной обманкой, для простой замены штатных без каких-либо переделок, однако их примерная цена — от 200 рублей и выше. В маркировке таких лампочек обычно добавлено слово «Canbus».

Чтобы не покупать обманку вы можете самостоятельно подобрать резисторы для стабильной работы ламп. Это порядка 25-30 Ом с мощностью больше 5 ватт, либо установить параллельно светодиодным обычные лампочки накаливания и спрятать их где-то под капотом или за приборной доской. В этом случае вы потратите на обманку 5-10 рублей.

Какую лучше выбрать

Среди всего многообразия автомобильных ламп w5w можно подобрать для себя довольно качественные модели, приемлемые по стоимости и техническим характеристикам.

Обращайте внимания на изделия от таких брендов, как

Их продукция обычно выполнена на достойном уровне и отрабатывает заявленный срок службы..

Рейтинг лучших

Светодиодные приборы незаменимы в каждом автомобиле из-за того, что их устанавливают для габаритных огней и другого освещения. Чтобы они светили ярко необходимо обратить внимание на характеристики популярных брендов.

W5W PHILIPS X-TREMEVISION

Модель излучает в пять раз больше теплого света в отличие от других лампочек. Параметры источников света одинаковые, поэтому их можно устанавливать в любые машины, не изменяя строение фар. У Philips X-tremeVision есть линза, которая распространяет свечение на 360º.

• производитель — Голландия;
• серия — X-tremeVision LED;
• срок использования — примерно 12 лет;
• достоинства — светодиодные LED;
• напряжение — 15 Вольт;
• мощность — 1 Ватт;
• в комплекте по две штуки;
• гарантия — 1 год.

W5W PHILIPS WHITEVISION

Эти лампочки подходят для отделки автомобиля. Их свет белый, без признаков желтого цвета, а еще они сочетаются с CrystalVision, и X-tremeVision.

• производитель — Голландия;
• серия — WhiteVision;
• период использования — около 11 месяцев;
• достоинства — теплое белое свечение;
• напряжение — 12 Вольт;
• мощность — 5 Ватт.

W5W PHILIPS LONGLIFE ECOVISION

Лампочки экологичны и их не нужно часто менять из-за высокого качества производства и долгого использования, ведь компания об этом позаботилась.

• производитель — Голландия;
• серия — LongLife EcoVision;
• период использования — примерно 3.5 года;
• преимущества — долгий срок службы;
• напряжение — 12 Вольт;
• мощность — 5 Ватт;
• в комплекте по две штуки.

W5W OSRAM

Стандартные лампочки, которые ставят на заводах при сборке автомобиля. Они подойдут водителям, для которых не важны высокие требования к освещению.

• производитель — Германия;
• серия — Original;
• срок использования — около одного года;
• достоинства — комплектуются на заводе;
• напряжение — 12 Вольт;
• мощность — 5 Ватт;
• в комплекте по 2 шт.

W5W NARVA RANGE POWER BLUE+

Свечение этих ламп приятного голубого оттенка, а строение прибора сочетается с его яркостью и низкой ценой.

• производитель — Германия;
• серия — Range Power Blue+;
• период использования — примерно 10 месяцев;
• преимущества — теплое свечение белого цвета;
• напряжение — 12 Вольт;
• напряжения — 5 Ватт;
• в комплекте по десять штук.

Меры предосторожности

При замене ламп накаливания W5W нет особых мер предосторожности, но, если у вас стоят галогенки — при замене не беритесь за колбу новой галогеновой лампочки пальцами. Для этого используйте хлопковые перчатки или просто кусок материи. Если вы оставите на поверхности колбы следы от жирных пальцев, нагрев колбы в этом месте будет сильнее, что может вызвать локальный перегрев в районе следов и стекло расплавится.

Лампы с цоколем W5W используют для замены габаритных огней, поворотников, освещения номерного знака и салона. Они экономичны, надежны и хорошо светят, а потому пользуются доверием у водителей, которые не боятся выгонять машину ночью или в дождливый день.

Покупая лампочки, можно быть уверенным, что они долго прослужат, а аварийных ситуаций не предвидится.

Источник: stsled.ru

Параметры подбора светодиодной лампы w5w

Светодиодные лампы W5W представляют отдельную группу осветительных приборов, которая предназначена для установки в автомобиль (фары, салон и прочее). Это компактные источники света, которые характеризуются очень высокой интенсивностью излучения и отличаются не слишком сложной конструкцией. Их область применения довольно широка, однако, можно выделить основное направление использования – тюнинг различных транспортных средств.

Принцип работы и особенности использования

Такие лампочки применяются в разных узлах авто-, мототехники. Основная их задача – модернизация существующей осветительной системы, повышение ее функциональности, а соответственно и эффективности. Источники W5W могут быть установлены в салоне, багажнике, используются для подсветки номерных знаков, бортовых панелей.

Но чаще их задействуют при организации габаритной подсветки транспортного средства, в задних и поворотных фарах.

Лампочки W5W имеют и другое название – бесцокольные, что объясняется особенностями конструкции. Так, в отличие от привычных модификаций светодиодных источников света со стандартным держателем, рассматриваемые исполнения оснащены пластиковым двухконтактным разъемом типа Т10.

В зависимости от исполнения конфигурация непосредственно самого источника света может меняться (количество диодов, их расположение). Встречаются модели с кольцевой и продольной установкой излучателей.

Различные формы с цоколем w5w

Принцип работы любой светодиодной лампы основан на преобразовании электрической энергии в эквивалент световой. Реализуется данный процесс посредством прохождения тока через полупроводниковый p-n-переход.

В маломощных осветительных элементах обычно используют резистор, который выполняет функцию ограничителя, но не способствует стабилизации функционирования.

В реальности, а также схематически осветительный элемент W5W с держателем Т10 выглядит следующим образом:

Качество работы подобных источников света напрямую зависит от их устройства. Дольше всех функционируют исполнения со стабилизатором тока, посредством которого обеспечивается более стабильная работа лампы, исключая повышенный нагрев.

Характеристики источников света W5W

Диодные лампы с держателем Т10 отличаются по нескольким основным параметрам:

1. Мощность. Ассортимент представлен моделями с разным уровнем нагрузки, но практически все они характеризуются небольшим энергопотреблением (не более 10 Вт).
2. Напряжение питания может разниться от 9 до 24 В.
3. Количество и тип излучателей определяется исполнением. Оба параметра влияют на качество света.
4. Световой поток. Чем больше диодов предусмотрено, а также, чем мощнее каждый из них, тем интенсивнее будет излучение.
5. Тип держателя – Т10 (вне зависимости от исполнения лампочки).
6. Габариты.
7. Форма источника света определяется количеством диодов. Например, существуют простейшие модели с одним излучателем, они оснащены прозрачным рассеивателем и внешне напоминают лампу накаливания данного типа. А есть и более мощные исполнения, в которых диоды установлены продольным или кольцевым способом.
8. Цвет освещения – зависит от целевого назначения источника света. Функциональная подсветка организуется посредством одноцветных лампочек с белым свечением, а декоративные осветительные элементы Т10 представлены широким выбором оттенков (зеленый, красный, оранжевый и т. д.).

Набор технических характеристик определяет уровень эффективности лампы, а значит, повлияет и на стоимость изделия. Наиболее простые исполнения предлагаются по максимально доступным ценам.

Например, модель лампочки W5W с держателем Т10, оснащенная всего одним диодом малой мощности, может обойтись в несколько десятков рублей, тогда как наиболее функциональные исполнения предлагаются во много раз дороже.

Основные плюсы и минусы

Преимуществ у лампочек типа W5W Т10 немало:

• высокая интенсивность работы благодаря использованию в конструкции диодных излучателей;
• экономичность, что обусловлено минимальным уровнем мощности (несколько ватт);
• долговременная эксплуатация, намного дольше, чем у всех существующих аналогов;
• минимальное энергопотребление позволяет снизить нагрузку на аккумулятор авто;
• большой выбор исполнений, отличных по основным параметрам, а также по оттенку освещения;
• повышенные прочностные характеристики, что делает лампочки Т10 стойкими к механическим повреждениям, вибрациям.

Минусов у таких осветительных элементов значительно меньше. Наиболее значимые из них:

1. Довольно высокая стоимость, что нивелируется долговременной эксплуатацией, так как источник света быстро окупится, особенно если автомобильное освещение работает регулярно и подолгу.
2. В некоторых моделях используется ограничитель тока (резистор) вместо положенного стабилизатора (драйвер).

Как видно, светодиодные лампы Т10 постепенно завоевывают рынок, несмотря на относительно высокую стоимость.

Параметры выбора

Основная задача владельца транспортного средства – определить узел, где требуется установить источник света. Исходя из этого, подбирается нужное исполнение, ведь лампочки W5W представлены широким ассортиментом вариантов конструкций. Далее, определяется нужная интенсивность светового потока, на что повлияет целевое назначение источника света.

Данный параметр также зависит от мощности диодов, их типа и количества. Затем подбирается модель с подходящим оттенком освещения.

Тип держателя у лампочек W5W всегда одинаковый – Т10. Нельзя забывать и о марке изделия, так как от этого может зависеть продолжительность функционирования. Объясняется такое положение вещей деградацией кристалла, а значит, интенсивность светового потока, спустя некоторый отрезок времени, будет ниже.

Таким образом, при выборе светодиодного источника света нужно одновременно учитывать целый ряд параметров (практически все основные, которые указывает производитель). Далеко не все лампочки данного вида предлагаются по высокой цене. Однако не следует обращать внимание на самые дешевые исполнения, так как в этом случае есть риск приобрести некачественные кристаллы. Наиболее известные и надежные производители: Osram, Philips.
