Представляем очередную подборку строительных инструментов. ТОП-5 точных штангенциркулей, ведь это универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий. В нашей подборке товары только от проверенных продавцов с хорошей репутацией и положительными отзывами. Выбирай и заказывай на Алиэксперсс хороший штангенциркуль с бесплатной доставкой до Почты России. Выбор за Вами!
Отличный штангенциркуль Vastar ЖК-дисплеем (245*80*12 мм)
Цена: от 208,93 руб. (проверить цену и скидку) Надёжность продавца: отличная! Доставка по России: бесплатно!
Крутой штангенциркуль, сделан качественно, приехал очень быстро, хотя запаковали хреново, измерительный прибор в пупырке- это не комильфо. Alsantrius
Цифровой штангенциркуль из Китая. Неожиданные результаты.
Брал для замера тормозных дисков! пластиковый, сточу под не стертую кромку, да и вообще в хоз- ве пригодиться! Foxy_[Pirate]
Источник: best-stroy.ru
Подборка измерительного инструмента с цифровой индикацией с Aliexpress
Сегодняшний пост посвящен измерительному инструменту с наглядной цифровой индикацией показаний. Такой инструмент необходим для многих видов работ дома, для хобби или в небольшую мастерскую. Не нужно напрягать глаза на риски штангенциркуля, ведь результат измерений видно на экране.
Рассмотрим различные варианты измерительного инструмента на площадке Aliexpress у продавцов с большим количеством заказов.

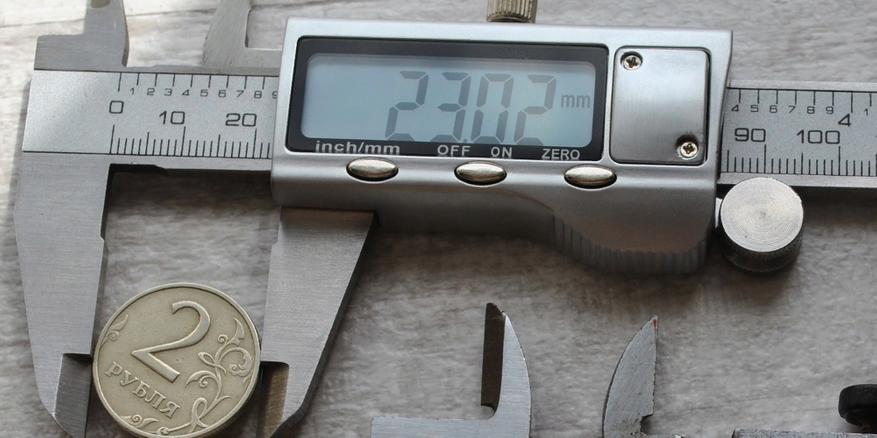

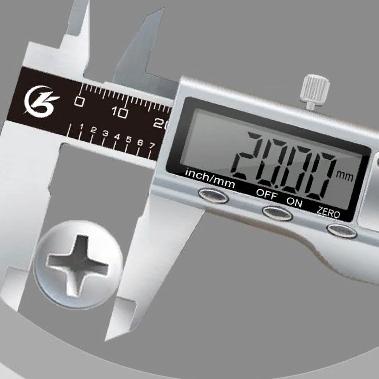

Штангенциркуль 0-150 мм
Открывает подборку самый привычный после линейки мерительный инструмент — штангенциркуль. Тут версия с металлической подвижной рамкой, цифровой индикацией. Питание от батарейки LR44.
На рамке три кнопки: включение, единицы измерения (мм или дюймы) и установка нуля в любом месте.
Линейка и губки стальные. Инструмент оснащен глубиномером.
В этом лоте несколько вариантов штангенциркулей: с пластиковой рамкой, с металлической и с металлической рамкой обновленная версия (рекомендую брать именно его, не расходует зря батарейку). Есть быстрая доставка со склада в РФ.

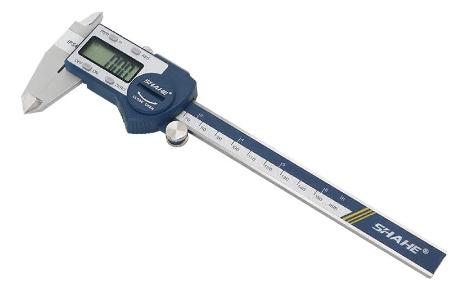

Штангенциркуль Shahe 5110
Далее, тоже штангенциркуль, но серьезнее. Китайский инструмент Shahe довольно известен, стабильное качество.
Тут в лоте несколько моделей: 150, 200 и 300 мм. Сталь. Точность: ± 0,02 мм. Питание крупная батарейка CR1632, которой хватает на 1 год. Поставляется в пластиковом кейсе.
Из особенностей этой модели отмечу защиту от воды IP54 (может быть полезно при работе на открытом воздухе) и возможность передачи данных измерений на компьютер по порту мини usb.

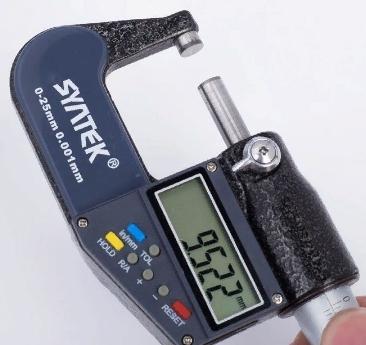

Микрометр 0-25 мм
А что если нужна высокая точность измерений? Токарный станок не редкость для мастерских. Поможет микрометр от Syntek.
Тяжелый, стальной инструмент. Поставляется в надежном пластиковом кейсе. Точность измерений 0,002 мм. Питание батарейка SR44.
В инструменте есть калибровка и HOLD данных.
Если мало 25 мм, есть на большие диапазоны. На продукцию этого бренда много отзывов покупателей из России.
Измеритель толщины стенки
Удобный измерительный инструмент, для листовых деталей и мест куда не подлезть штангенциркулем. Можно измерять и толщину стенки трубок.
Питание от батарейки AG13. Есть калибровка и установка нуля. Разрешение дисплея 0,01 мм. Поставляется в пластиковом кейсе.
В этом лоте большой выбор типа приборов, есть под диапазон измерений до 20 мм, и с разными типами губок. Много заказов и положительных отзывов.

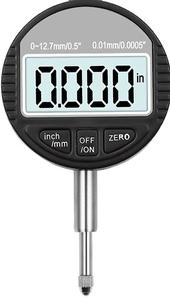

Индикаторная головка 0-12,7 мм
Незаменимый инструмент для точных токарных работ и определения отклонений формы.
Модель GFD001 имеет корпус диаметром 57 мм, из алюминиевого сплава. Экран на четыре крупных знака.
Питание инструмента: батарейка AG13. Диапазон измерения до 12,7 мм, точность 0.01 мм. Устанавливается на магнитный держатель.
Есть установка нуля и порт для передачи данных на компьютер (ссылка на драйвер на странице товара).

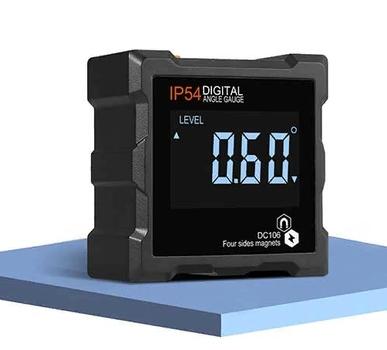

Магнитный угломер
Магнитный (на все четыре грани) угломер Neoteck с цифровой индикацией. Точность измерения угла 0.2 градуса. Диапазон измерения 0-90 градусов. Яркий экран (EBTN) на четыре знака с автоматическим поворотом.
Питание прибора пара AAA батареек, есть защита от воды по IP54. Размеры корпуса 60х60 мм. Управление тремя кнопками.
В комплекте нейлоновый чехол для переноски и хранения.
Курвиметр
Завершает подборку многофункциональный измеритель длин с цифровой индикацией. Главная особенность — измерение длин кривых линий до 10 м.
ЖК экран размером 1,8″ с подсветкой показывает расстояние и радиус кривой в различных единицах. Есть звуковая индикация.
Приятный металлический корпус диаметром 53 мм, толщиной 15 мм и весом всего 35 г. Зарядка встроенного аккумулятора (200 мАч) от 5 В через порт тип С. Хватает заряда на 3000 м измерений.
Надеюсь, подборка измерительного инструмента с цифровой индикацией была полезна и Вы выберете себе вариант на свой вкус и бюджет.
Приятных покупок! Не забывайте применять купоны и скидки площадки Aliexpress.
Источник: www.ixbt.com
Выбор бюджетного штангенциркуля для домашней мастерской
Долгое время я не придавал особого значения такому важному измерительному предмету, как штангенциркуль, потому, что не было соответствующих задач. Все изменилось с появлением дома токарного станка.
При изготовлении валов, обратил внимание на то, что одних лимбов явно недостаточно для контроля результата, потому что деталь отжимает и приходится каждый раз корректировать сьем и контролировать диаметр заготовки.
Для определения получившегося размера детали я использовать старый советский штангенциркуль, который когда-то в начале 2000-х был мной куплен в хозяйственном магазине.
Полный размер
Мой первый штангенциркуль
Полный размер
Шаг деления 0.1мм
Шаг деления его был 0.1 мм, губки раздвигались с небольшим усилием, что позволяло работать без зажима, в общем, ничего лучше я не пробовал, пользовался им и думал, что мне этого достаточно. Так он и остался в Самаре, а я переехал в Москву и забыл его с собой взять.
И когда мне снова понадобился измерительный инструмент, купил в ОБИ простой и недорогой штангенциркуль китайского производства.
Полный размер
Китайский штангенциркуль
Полный размер
Шаг деления 0.02
У этого, шаг измерения составлял 0.02 мм, но движении губок появлялся какой-то неприятный звук трения, а точность измерения изначально была не очень. Но в виду особенностей конструкции шкалы, ее можно было двигать, что я ослабил три винта и выставил нулевое значение, после чего все измерения стали укладываться в необходимые пределы.
Отдельно стоит упомянуть еще один штангенциркуль советского производства, который я приобрел случайно, на авторынке в Самаре, когда был в отпуске.
Полный размер
Советский штангенциркуль с рынка
Полный размер
Шаг измерения 0.05
Этот имел шаг измерения 0.05мм, очень комфортный и плавный ход в отличие от моего первого, а поверхность приятная на ощупь и более гладкая, чем у китайца. Особую гордость создавала надпись.
Полный размер
Сделано в СССР
В конечном итоге, после окончательного переезда и воссоединения всех моих вещей в московской квартире, у меня оказалось три штангенциркуля.
Потом я установил на токарный станок оптические линейки с точностью 0.005 мм и захотелось приобрести какое-то новое средство измерения с тремя полноценными знаками после запятой.
Как оказалось. Из-за конструктивных особенностей этого вида измерительных инструментов, шаг измерения 0.01 можно получить на двух видах штангенциркулей.
Это механический штангенциркуль со стрелочным индикатором или цифровой штангенциркуль с ЖК индикатором (тут пока не говорим про микрометры, хотя шаг измерения 0.01, это про них)
Я решил приобрести цифровой штангенциркуль и почитав отзывы, остановился на двух моделях: WanHenDa и Fujiwara, которую хвалили в обзорах. Заказал обе на али и через пару недель получил по почте.
WanHenDa Digital Metal Caliper
WanHenDa Digital Metal Caliper
Этот штангенциркуль приехал в черной коробочке с небольшой инструкцией внутри и без батарейки. После выставления нулевого значения его показания были в среднем на 0.01 меньше измеряемых эталонов. Губки сводились без зазора изначально. Я уже начал радоваться, что купил то, что нужно.
Но несколько раз получилось, что при возврате на 0 у меня было показание 5.08мм.
В сети я находил несколько вариантов решения проблемы, от заклеивания скотчем платы измерителя, до уменьшения расстояния от платы до шкалы, путем стачивания части корпуса. Сам сбор происходил где-то в районе 70-80см отметки и я решил оторвать шкалу и посмотреть, что там под ней.
Обнаружил длинный и толстый черный волос. И он там был не один. Под микроскопом увидел короткое замыкание на самой шкале, которое убрал. Или показалось, что оно там было.
Проблему на 100% это не решило, но потом обратил внимание на то, что увеличение 0 происходит только при быстром обратном ходе на сжатие губок штангенциркуля. Т.е. вполне можно пользоваться, но с оглядкой на возможные проблемы.
В целом, можно признать, мне достался бракованный штангенциркуль и желательно его довести до ума, прежде чем начать использовать. А пока я отложил его в сторону и стал пробовать следующий вариант.
FUJIWARA Model 2
Полный размер
FUJIWARA Model 2
Этих штангенциркулей всего 2 модели,
Различия моделей
первая немного изогнутая, вторая более классическая.
По основным характеристикам они идентичны.
Я выбрал модель номер два, потому что мне он показался менее вычурным чем первый.
У моего варианта губки сводились не идеально, но после пары проходов мелкой шкуркой, прилегание стало без щелей. Тесты на концевых мерах показали хорошее попадание в размер, без перекосов в плюс или минус. Разброс показаний сильнее зависел от степени нажатия, так что пришлось привыкать к определенному усилию при работе с этим типом штангенциркулей. Возможно, на оригинальном Mitutoyo такого не будет, но он и стоит более 5-6тр.
Сейчас FUJIWARA Model 2, это мой основной измерительный инструмент, который я могу смело рекомендовать к покупке в диапазоне до 2тр.
Shahe со стрелочным индикатором
Оставался всего один вид штангенциркуля, которого у меня не было в наличии и пришлось заказать его из спортивного интереса.
Полный размер
Полный размер
Внешний вид
Отличается он тем, что имеет вместо дополнительной шкалы, стрелочный индикатор.
Полный размер
Таким инструментом хорошо измерять не конкретный размер, а расхождение размеров, что бывает полезно при измерении конусности детали, когда она на одном конце больше, чем на другом.
Конечно, с этим без проблем справится любой электронный штангенциркуль, но со стрелочным некоторым людям удобнее видеть именно разницу.
Цена такого изделия около 2500р с доставкой из РФ, сделан он качественно, без люфтов. Не так сильно скачут показания при изменении усилия сжатия губок, как это часто бывает на электронных. В целом, мне зашло качество изготовления данной механики и точность измерения.
Полный размер
Хорошее качество изготовления
Губки сходятся без щелей, погрешность измерения в пределах +-0.01 и это один из лучших показателей среди моих измерительных инструментов. Рекомендую тем, кому нравится подобный способ измерения.
Китайский Mitutoyo
И тут следовало бы остановиться, но я как-то случайно заказал себе на али еще один механический штангенциркуль под названием Mitutoyo. Это было опрометчивым шагом, о чем я понял позднее.
Полный размер
Китайский Mitutoyo
Приехала по сути, копия моего китайского штангенциркуля, с небольшими отличиями во внешнем виде и по цене 1600р.
Полный размер
Выглядит нормально, на 500р
То, что это не оригинал, я понял чуть позже, после просмотра видео и статей на тему подделок. Но губки раздвигались со знакомым хрустом с скрежетом.
Кроме этого, была небольшая вмятина от удара по коробке, который пришелся в середину дюймовой шкалы и немного ее промял. Чтобы восстановить поверхность, штангенциркуль пришлось разобрать и заодно, почистить.
Полный размер
Как-то, внутри все не очень
Выглядит все достаточно уныло, своих денег, явно не стоит.
Тем не менее, штангенциркуль вполне работоспособный, измеряет достаточно точно и стабильно в пределах своих 0.02мм. Губки сходятся без зазоров, но все края очень острые, нужно быть с ним осторожным.
Определить подделку можно по отсутствию номера модели на дальнем конце. Он должен быть под серийным номером.
Полный размер
Нет номера модели
Кроме этого, номер на коробке был от модели с шагом 0.05мм, хотя мой инструмент имеет шаг измерения 0.02мм.
Кроме механического Mitutoyo, есть еще цифровые версии.
Оригинал Mitutoyo
Нет металлического барашка, шкала не размечена цифрами, три кнопки управления, винтик полностью не выкручивается. Цена всегда не дешевле 5-6тр, доходит до 12-15тр за б.у. на директлоте и авито.
Полный размер
Китайская подделка Mitutoyo
У подделки металлический барашек снизу, и 4 кнопки управления. Шкала размечена цифрами. Винтик выкручивается полностью. Цена на али от 2 до 2.5тр, на авито и директлоте цены как на Apple Airpods Pro, т.е. честные продавцы отдают за цену покупки, мошенники пытаются накрутить свою маржу на тех, кто верит надписям на коробке и лениться разбираться с темой подделок.
Такие же продаются на али без маркировки Mitutoyo и стоят недорого.
По качеству и пользовательским параметрам, подделки ничем не отличаются от остальных китайских штангенциркулей, только стоят дороже.
Тут какие можно выводы сделать.
Если нужен недорогой механический штангенциркуль с шагом 0.05мм, то я бы поискал изделия времен СССР из-за их качества изготовления и удобства использования. Но только, если цена за него будет разумной. Не кормите жадных дедов перекупов и воров с заводов.
Вполне справляются со своими задачами и недорогие китайские поделки и подделки под известные бренды. Это подтвердили тесты при помощи концевых мер длины. Но за цену подделки уже можно рассмотреть что-то более качественное или просто сэкономить разницу в цене.
Если необходим шаг измерения менее 0.02 мм, то можно присмотреться к китайским цифровым штангенциркулям Fujiwara, Shahe и аналогичным по качеству вариантам. Если не попасть на брак, то покупку можно считать удачной, потому что разницы в использовании не будет, все они построены на одном принципе работы. Но нужно иметь в виду, что точность 0.01 для таких устройств всегда будет в пределах погрешности, из-за механических люфтов и поэтому я рекомендую доверить такие измерения микрометрам, которые позволят работать с точностью менее 0.001 и не надеяться, что более дорогой штангенциркуль будет более точно показывать. У большинства погрешность 0.02-0.03 сотки, как и у китайских.
В случае, если с глазами все прекрасно и не нравится мельтешение последних знаков при измерении, то рекомендую попробовать штангенциркуль со стрелочным индикатором марки Shahe.
Часть из этих штангенциркулей можно приобрести прямо со склада в Москве, что обычно выходит в 2-3 дневную доставку при сходной стоимости. Именно так я и поступил, чтобы закрыть вопрос с измерениями.
Теперь у меня куча штангенциркулей, на все случаи жизни, но пользуюсь я только одним Fujiwara.
Касаемо точности, кто-то скажет, что не нужна она до сотки, типа лишнее. На самом деле, у меня много раз было так, что нужно сделать посадку вала, чтобы люфта не было. Тут влияла и настройка станка на конусность и настройка оптических линеек на точный размер и периодические измерения штангенциркулем, чтобы не было расхождений из-за прогиба заготовки. Иметь точные средства и инструменты измерения очень важно. Без этого, сложно попадать в размеры.
Конечно, много людей работают только по штангенциркулям и микрометрам, не имея оптических линеек и пользуясь лимбами, которые сами по себе бывают не точными, да еще имеют люфт. Они как-то приспосабливаются, тратятся на приличные измерительные инструменты.
В недавнем процессе вытачивания валов под втулки, мне нужно было сделать валы ровно 11.98 чтобы они плотно входили и в процессе вытачивания, у меня немного обломался кончик резца. Если бы я рассчитывал только на оптические линейки, то был бы неприятно удивлен. А контролируя деталь штангенциркулем, смог вовремя отследить момент и уже с лупой увидел края резца и заменил пластинку на новую, после чего заново выставил размеры на линейках.
И … пока доллар упал. Заказал себе цифровой микрометр Shahe.
Микрометр цифровой Shahe
Он в металлическом исполнении, может использоваться не только как цифровой, но и как механический. Посмотрим, что в итоге приедет и сможет ли этот инструмент закрыть мои потребности в точности измерений при работе на токарном станке.
