Лучшие проекторы на лобовое стекло с Алиэкспресс

Небольшое сравнение трех GPS гаджетов по отображению текущей скорости которые оказались у меня на руках:
— HUD-проектор на лобовое стекло — «M17 hud с поддержкой OBD2 и GPS»,
— HUD-проектор на открывающееся окошко — T900,
— в виде отдельного прибора со своим экраном — T600-GPS.

Полного обзора я здесь делать не буду: всякие там распаковки, коробочки, комплектация, настройки и т.п.
Оно все суть однотипное, единственное имеются отличия в меню настроек и сами настройки.

Здесь я просто их немного сравниваю и указываю плюсы и минусы со своей точки зрения.

1
Все началось с «болезни» HUD-проекторами — данными проецируемыми на лобовое стекло.

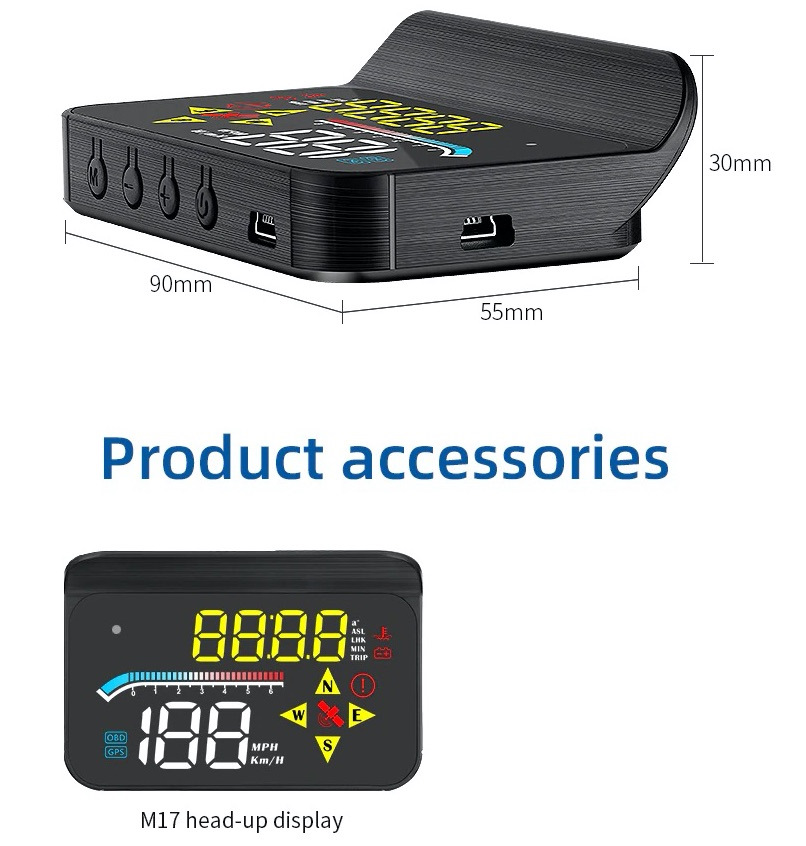

На Али был приобретен «M17 hud с поддержкой OBD2 и GPS» о котором я уже писал небольшой обзор здесь — www.drive2.ru/l/588168902945590073/

Проектор автомобильный GEYIREN A900, проектор на лобовое стекло.

Полный размер

Должен сказать, что данная идея прикольная, однако до «родного» воплощения как в BMW подобным приборам далеко.
Для нормальной проекции на лобовое, чтобы избежать двоения символов, приходится клеить зеркальную пленку.
Все бы ничего, но эта нашлепка с улицы сильно бросается в глаза.

Плюсы:
— «Козырек» прибора не дает ослепления глаз водителя светящимися символами с прибора в вечернее время
— Крупные символы хорошо видны при вождении особенно в вечернее время
— При установки яркости в ручную светит ярко даже в солнечную погоду
— Прикольно наблюдать данные на лобовом стекле 🙂

Минусы:
— Надо клеить зеркальную пленку на лобовое стекло чтобы избавиться от двоения символов
— Ночью установленная в ручную яркость сильно напрягает глаза.
— На автояркости в солнечную погоду плохо читаются данные
— При определенном положении солнца сильно слепит глаза водителя — прямо как направленный солнечный зайчик.
— Раздвоение символов все же наблюдается на наклеенной на лобовое стекло пленке за счет отражения поверхности прибора
— В ясную погоду на пленке видны даже те символы, которые не светятся в данный момент — просто в пленке они отражаются с поверхности прибора как в зеркале.
— Неудобно входить в меню для оперативного изменения настроек при необходимости

«M17 hud с поддержкой OBD2 и GPS» — брал здесь — Aliexpress.ru/item/1005001492812642.html за 1500 руб. на апрель 2021г.
Обзор был здесь — www.drive2.ru/l/588168902945590073/
Цена — 1700 руб

UPD
«Причесанную» инструкцию к M17 на английском и русском языках можно скачать по ссылкам предоставленным AVE-MHE :
— disk.yandex.ru/i/4spclmZG7EaKtw
— disk.yandex.ru/i/Ya25-IcUO7JfGA

2

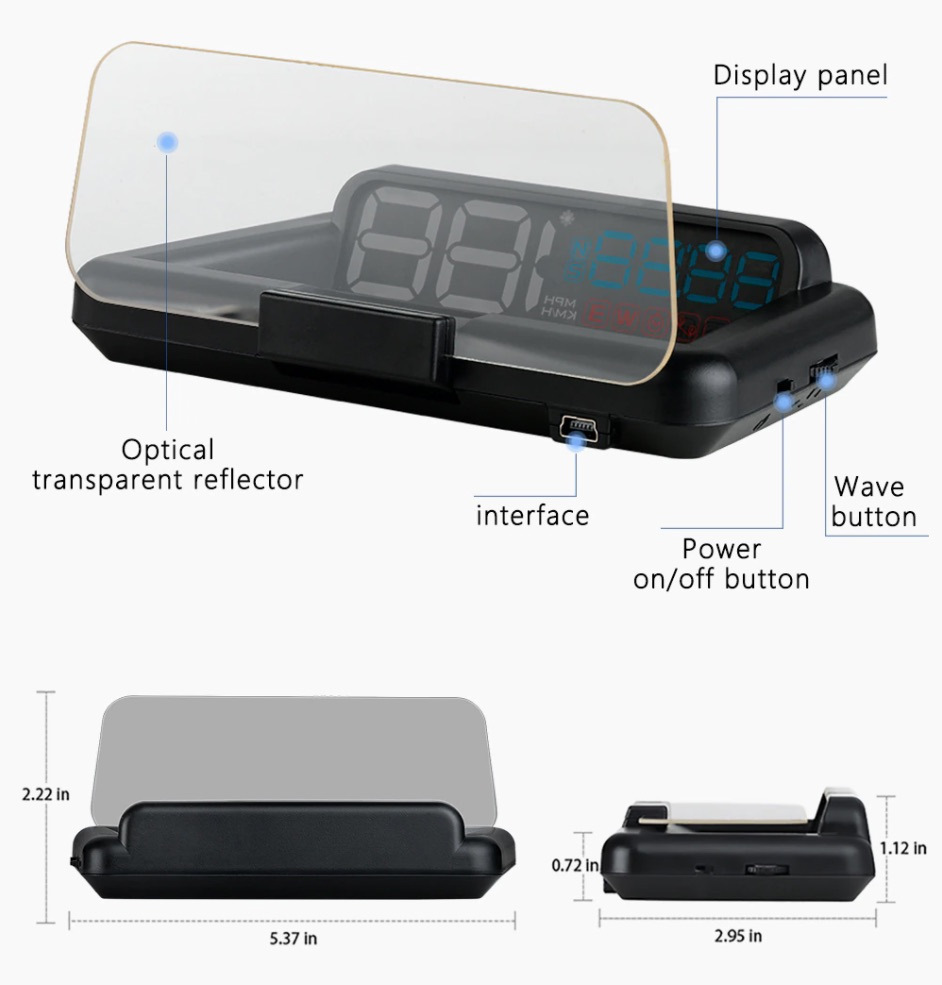

Вторым прибором на Али был взят T900 который проекцию данных делает на отдельно поднимающееся окошко.

Полный размер
Запчасти на фото: 379131

Я так понимаю что это дальнейшее развитие HUD-проекторов…
В данном приборе проекция делается на тоненькое стекло, что сразу же снимает необходимость наклейки зеркальной пленки на лобовое стекло.
Также этим снимается проблема с раздвоением символов — ее здесь не наблюдается вовсе.

Плюсы:
— Нет раздвоения символов на стекле прибора
— Крупные знаки скорости
— Хорошо видно знаки в вечернее время
— Мало бликов на экране в солнечную погоду
— Более удобное управление настройками при необходимости

Минусы:
— Габариты достаточно велики для комфортной установки на торпеде камри.
Из-за этого трудно разместить прибор близко к лобовому стеклу камри из-за поднятого стекла-экрана прибора
— В солнечную погоду видны отдельные элементы неактивных цифр, что снижает четкость считывания данных с экрана

3

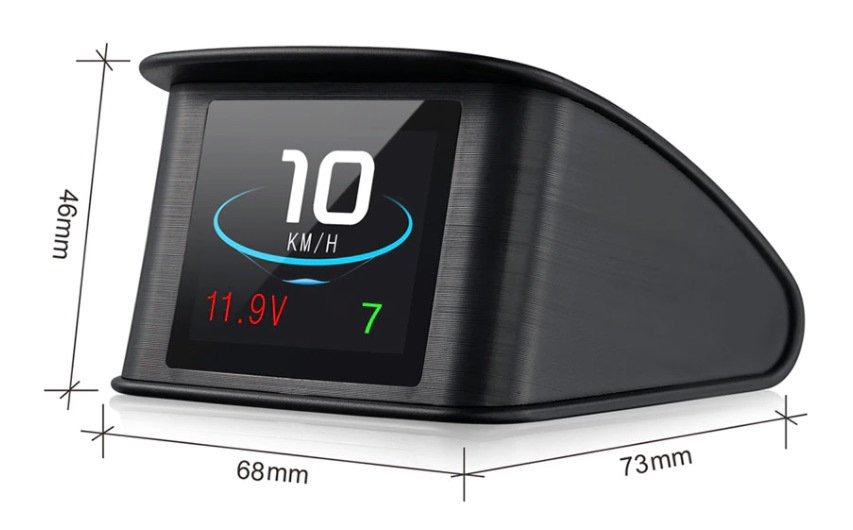

Третьим и последним был приобретен прибор для отображения скорости в виде отдельного устройства со своим встроенным экраном.
На данный момент этот вариант прибора для меня самый оптимальный… вот если бы еще знаки скорости были бы покрупнее!

Полный размер

Плюсы:
— Хорошо отображаются данные на окне прибора даже в солнечную погоду.
— Можно менять цвет всех отображаемых данных на экране

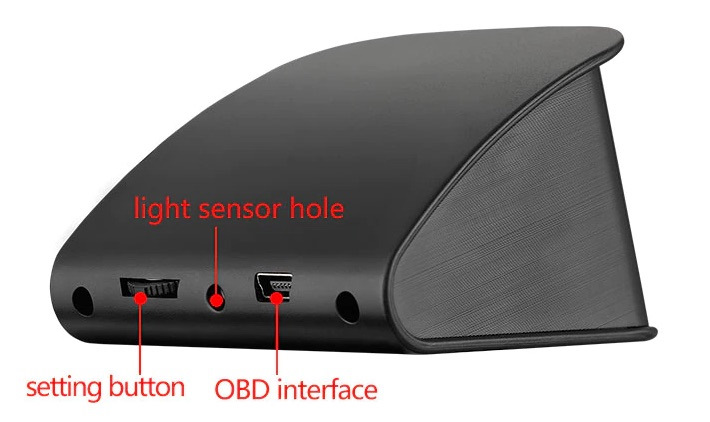

— Более удобное управление меню кнопкой-колесиком
— Форма прибора позволяет установить его очень близко к лобовому стеклу.
— Хорошо отображает данные в ночное время на автояркости

Минусы:
— Блики на окне прибора при ярком солнечном свете все же присутствуют, но данные видны.
— Символы на экране маловаты на мой вкус
— Глянцевый экран — на матовом бликов было бы меньше. Возможно матовая защитная пленка решит проблему. Но и так очень не плохо!
— Высота прибора достаточно компактна, что при низкой посадке водителя и установки прибора близко к лобовому стеклу и по центру не позволяет видеть нижнюю строчку данных.
Проблема решается смещением установки прибора чуть в сторону или изменением регулировки сидения.

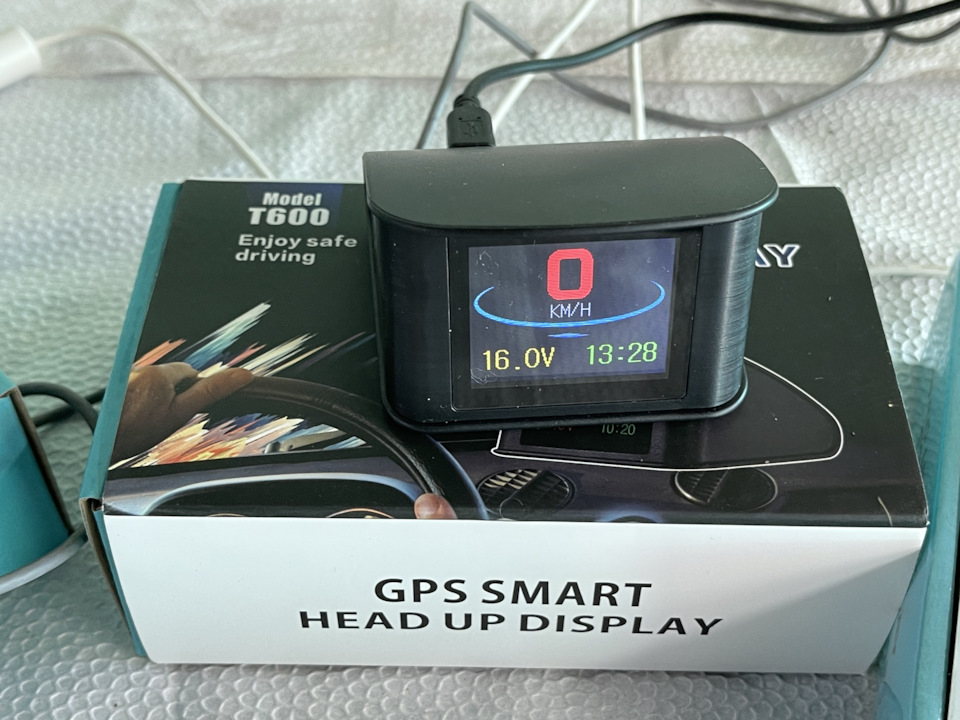

T600-GPS ( в версии OBDII — P10-OBD2)
Брал здесь — Aliexpress.ru/item/32955494704.html
Цена — 1600 руб

Полный размер

Краткое сравнение трех приборов:

Сравнение отображения информации трех приборов в вечернее время:

——————————————————————————————
Буду продавать по 1300 руб:
— HUD-проектор на лобовое стекло — «M17 hud с поддержкой OBD2 и GPS» и
— HUD-проектор на открывающееся окошко — T900

Источник: www.drive2.ru

15 невероятных вещей с Aliexpress. Проектор скорости на лобовое стекло автомобиля

Уже скоро на Aliexpress стартует новая распродажа, в которой будет участвовать продукция определенных брендов. Но ряд товаров выгодно купить прямо сейчас, прежде, чем цены повысятся для новых предложений.

▹ FRESH600NEW: 600 руб. от 1800 руб.
▹ mtscb200sep: 200 руб. от 1600 руб.

Самые интересные товары уже опубликованы в нашем Telegram-канале . Заходите, пока не закончилось!

1. Проектор скорости на лобовое стекло Rise

Компактная коробочка подключается проводом к ODB-разъему и выводит на проекционный дисплей информацию о текущей скорости, состоянии аккумулятора и температуре двигателя.

Белые символы текущей скорости автомобиля проецируются на лобовое стекло, позволяя видеть их прямо перед собой или в любом другом удобном месте. Даже ночью.

2. Телеприставка LEMFO

Неплохая приставка для превращения старых телевизоров в «умные» с Android 10.0 на борту (не Android TV!). Поддерживает AirPlay и DLNA.

Переваривает все мультимедийные форматы. Есть LAN, слот microSD, пара USB, а так же аналоговый видеовыход и HDMI с поддержкой вывода 4К/60 fps.

3. Умные часы Amazfit

Новая модель умных часов, копирующих классические электронные часы, популярные в девяностые годы. С самым привычным дисплеем, который почти не потребляет энергию.

Оснащены фирменным датчиком пульса, оповещают о входящих сообщениях и звонках, синхронизируются с iOS и Android. Не боятся пота и воды.

4. Беспроводная колонка Tronsmart

Продвинутая Bluetooth-акустика общей мощностью 40 Вт (пара динамиков и пассивный сабвуфер) и временем работы до 15 часов без перерыва.

Оснащается модулем NFC для быстрой связи с источником, поддерживает мультипойнт. Есть вход 3.5 миллиметра и microSD. Управление сенсорное.

5. Роутер Xiaomi

Прошлогодняя продвинутая модель роутера от популярного производителя. Интегрируется в MiHome, управляется через приложение для смартфона.

Обеспечивает подключения Wi-Fi ac/a/n/g/ с MIMO 3×3. Оборудован 3 гигабитными LAN и 1 гигабитным LAN.

6. Кроссовки Xiaomi

Популярные кроссовки дочернего бренда Xiaomi Mijia, представляющие собой практически точную копию New Balance с заметно более низкой ценой.

Ретро стиль дополняет натуральная замша. Колодка ортопедическая, мягкая подошва с отличной амортизацией и специальной стелькой от пота и запаха.

7. Наплечная сумка Ozuko

Прочный слинг на одно плечо, предназначенный для переноски планшета, аксессуаров с удобной компоновкой. Не боится дождя.

Есть внешний USB для зарядки гаджетов и кодовый замок для основного отделения. Оно дополняется потайным карманом на спинке, боковым и лямочным карманами быстрого доступа.

8. Набор отверток JAKEMY

Объемный набор самых разнообразных бит для ремонта мелкой техники всевозможных производителей с качественной прорезиненной рукоятью. Комплектуется удобным кейсом для хранения.

Кроме 106 бит и торцевых головок, в наборе есть гибкий вал и удлинитель, антистатический пинцет, намагничиватель.

9. Массажер Jeeback

Популярный электрический шейный массажер, ранее известный под логотипом Xiaomi. Сегодня заметно подешевел, одновременно получив расширенные возможности.

Устройство получило дистанционный пульт управления, дополнительные зоны нагрева и расширенный рабочий диапазон с более тонкой настройкой.

10. Умная розетка BlitzWolf

Свежий продукт от знакомого, проверенного китайского бренда: переходник на 2 розетки с повышенной мощностью, которым можно управлять по Wi-Fi.

Работает через фирменное приложение, поддерживает голосовой ввод Amazon Alexa и планирование включения/выключения.

11. Паровая швабра Deerma

Многофункциональный ручной пароочиститель для мелких работ по дому. Не умеет собирать воду — только распыляет горячий перенасыщенный пар с высоким давлением.

Оснащается 5 щетками для различных поверхностей: для полов, одежды, стекла, точечной чистки и насадка-губка. Дополняется 2 удлинителями трубки для работы в труднодоступных местах.

12. Механическая кофеварка Wacaco

Портативная кофеварка для приготовления эспрессо и лунго в любой точке мира, где можно раздобыть кипяток и молотый кофе.

Давление обеспечивает специальная крышка с капсулой для кофе, которая завинчивается в металлический стакан вручную. Минималистично и надёжно.

13. Наушники беспроводные Ausdom

Складные повседневные наушники закрытой конструкции с микрофоном и разъемом под карты памяти microSD для аудиотреков (есть встроенный плеер).

Серебристый вариант оснащается модулем Bluetooh 5.0 и обеспечивает до 20 часов работы, другие — Bluetooth 4.2 со со временем работы до 15 часов.

14. Беспроводные мышь и клавиатура Xiaomi

Комплект или по-отдельности. Работают на встроенных аккумуляторах, заряжаются по USB-C. Есть переключение между тремя устройствами и нативная поддержка работы с Windows, Linux, macOS, а так же мобильными платформами.

Подключается через донгл и по Bluetooth. В каждом устройстве есть кнопка вызова голосового помощника с поддержкой голосового набора.

15. Кронштейн для мониторов Easy-Living

Настольный кронштейн для установки пары мониторов в альбомном или планшетном режиме с диагональю от 17 до 27 дюймов и массой до 9 килограмм каждый.

Максимальная высота составляет 260 миллиметров. Поддерживает VESA 100×100. Крепится на стол с помощью винтового кронштейна и обеспечивает очень широкие углы поворота по всем осям.

Ещё стоит посмотреть на эти предложения:

(21 голосов, общий рейтинг: 4.38 из 5)
Хочешь больше? Подпишись на наш Telegram.

Источник: www.iphones.ru

HUD проектор iMars™ A200. Показатели работы систем автомобиля на лобовое стекло.

Всем привет!
Из названия обзора, думаю, все поняли, что это за устройство и для чего оно нужно.
Однако для порядка расскажу чуть подробнее.
Этот гаджет, подключенный к сервисному разъему автомобиля или иначе, позволяет выводить на лобовое стекло показатели работы двигателя, скорости движения автомобиля, напряжения в бортовой сети и т.д. и т.п. в зависимости от модели. Кому интересен вопрос, приглашаю под кат.
Сказать, что HUD проекторы это ноу хау, наверное нельзя. Первые подобные устройства для авто появились в 90-х годах прошлого века. В Европе первопроходцами в этой области стала компания BMW.
Однако изначально такой способ вывода и представления информации нашел применение в военной авиации, а уже оттуда перекочевал в автомобилестроение.
Сегодня хочу представить Вашему вниманию HUD проектор iMars™ A200.

Технические характеристики и возможности:
1. Подключение к диагностическому разъему с протоколом OBDII или EUOBD;
2. Габаритные размеры: 9*5.4*1.2 см;
3. Многоцветный экран;
4.Отображаемые параметры: скорость, об/мин, температура охлаждающей жидкости, напряжение в бортовой сети;
5. Звуковая сигнализация низкого напряжения, высокой температуры охлаждающей жидкости, превышении скорости, превышение количества оборотов двигателя, усталости водителя;
6. Автоматическая и ручная регулировка яркости отображения информации;
7. Возможность ручной установки порогов сигнализаций.
8. Задержка выключения проектора после выключения зажигания.

Поставляется в аккуратной глянцевой коробке. Дизайн прозаичный, но вместе с тем привлекательный. Как вариант, на подарок будет не стыдно.

Внутри коробки в картонном бампере сам проектор, под ним кабель для соединения с разъемом автомобиля, инструкция, липкий коврик для закрепления проектора в рабочем положении в автомобиле и специальный пленочный экран.

Если в автомобиле установлено двухслойное стекло, то изображение на лобовом стекле будет двоиться. В этом случае как раз пригодится упомянутый пленочный экран. С него снимаются защитные пленки и, указанными на стикерах сторонами экран приклеивается на лобовик.

Инструкция на английском довольно объемная, но интуитивно все понятно даже без глубоких знаний языка.
Габариты – полтора спичечных коробка).

Транспортировочная пленка, как видим, присутствует.

На дальней стороне корпуса разъем для подключения шнура, с левой стороны кнопка включения/выключения и трехпозиционная кнопка изменения режимов отображения информации и установок. Нажимается вперед, назад и перпендикулярно корпусу.

Плоский, гибкий шнур длиной полтора метра. С одной стороны разъем OBDII, с другой USB mini-B.

Естественно интересно было узнать, что там внутри).
Для этого нужно снять декоративную пленку с лицевой стороны и открутить четыре мелких самореза.

Далее откручиваем пару еще более мелких саморезов и вынимаем плату.

Как видим, качество пайки и сборки платы очень даже приличное. Кроме того, теперь имеем возможность зайти на сайт производителя и ознакомиться со всем ассортиментом продукции.
Из комплектующих видим:

AT24C02N – последовательная энергонезависимая память.
MM32F103 — микропроцессор.

LM393 – сдвоенный компаратор
А1050/С — высокоскоростной CAN приемопередатчик

MP1482DS — Понижающий импульсный стабилизатор
MBI5020GP – похоже, драйвер светодиодов, но даташит найти не удалось.
Осталось установить на торпеду, подключить и посмотреть, как устройство работает.
Подключаем к сервисному разъему, включаем кнопку ВКЛ/ВЫКЛ и поворачиваем ключ зажигания.
Возникли сложности с установкой так, как его рельеф торпеды сложный и горизонтальной поверхности нет. Есть лишь узкая полоска у самого стекла, но в этом случае изображение было слишком мелким, что отвлекало внимание от дороги.
Если же разместить перед спидометром, то получалось вот так:

Кроме того, без пленки изображение двоилось. Начал экспериментировать. Опять же, чтобы цифры были более менее приемлемого размера нужно, чтобы угол наклона пленки (стекла) к проектору был побольше. В моем случае лобовиком накрыли половину моторного отсека и угол наклона стекла недостаточный для нормального отображения информации.
Пришлось зажать пленку штеккером шнура к корпусу проектора и расположить перед спидометром для проверки соответствия показаний.

Сразу после включения взору доступны четыре вида информации: Тахометр в виде четырехцветной светодиодной шкалы снизу (на пленке) и по выбору скорость в км/ч (первый экран), температура охлаждающей жидкости (второй экран), напряжение в бортовой сети (третий экран).
В моей машине установлена автоматическая коробка передач и на тахометр смотрю редко. Поэтому сразу сравнил показания спидометров.

Значения совпадают. Лишь при ускорении есть некоторая инерционность проектора, буквально на секунду. В тех машинах, где спидометр стрелочный (а их большинство) это будет вовсе незаметно.
Для переключения на отображение температуры охлаждающей жидкости нужно кратко нажать трехпозиционную кнопку перпендикулярно корпусу, т.е. утопить ее.

Хотим мониторить напряжение в бортовой сети – утапливаем кнопку еще раз.

Если же на пару секунд нажать к себе, то выключим звуковые сигналы проектора. Чтобы включить снова жмем к себе на пару секунд.
Функционал проектора позволяет вводить корректировки спидометра и программировать пороги срабатывания сигнализаций.
Для этого нужно на пять секунд утопить трехпозиционную кнопку.
В целом доступно 10 установок, которые следуют последовательно друг за другом. При этом на шкале тахометра будет прибавляться по одному светящемуся светодиоду.
Первая установка — на шкале тахометра светится один светодиод, а на пленку проецируется число 107 – это корректировка показаний спидометра. Двигая кнопку от себя, к себе вносим поправку отображения скорости.

Вторая установка – тут выбираем яркость свечения светодиодов. Доступно 5 значений от 1 до 5 и автоматический режим 0.

Третья установка – задаем порог срабатывания сигнализации при достижении охлаждающей жидкостью определенной температуры. Регулируется от 50 до 150 градусов. По умолчанию установлено 120 градусов. Наверняка будет удобно зимой – установил порог 50 градусов, услышал сигнал и можно ехать.

Четвертая установка – сигнализация низкого напряжения в бортовой сети. Регулируется от 10 до 15 вольт. По умолчанию установлено 11 (отображается как 110).

Пятая установка – порог срабатывания сигнализации при превышении заданного значения оборотов двигателя. По умолчания 5000 оборотов. Регулируется от 1000 до 7500 оборотов в минуту. Установил 2500 – при достижении пищит.

Шестая установка – сигнализация превышения скорости. Регулируется от 0 до 199 км/ч. По умолчания установлено 150 км/ч. Если установить 0, то активируется трехуровневая сигнализация 50, 80, 120 км/ч. Для проверки установил 30 км/ч – пищит.

Потом попробовал в городских условиях при 60 км/ч — дисциплинирует.

Седьмая установка – сигнализация времени проведенного за рулем. По умолчания установлено 4 часа. Меняется от 1 до 10 часов. Кроме семи светодиодов еще светится значок часов.

Восьмая установка – на шкале тахометра светятся восемь светодиодов и можно выбрать единицы измерения скорости – км/ч или мили/ч.
Девятая установка – задаем порог включения дисплея. Регулируется от 0 до 15 вольт.

Десятая установка – задается задержка выключения проектора. Это для тех у кого авто с дурбонаддувом и турботаймом, автоматической системой запуска/останова двигателя. Регулируется от 10 до 180 секунд. По умолчанию 10.

Для сброса всех настроек до заводских нужно на выключенном проекторе утопить трехпозиционную кнопку и включить питание. Когда все светодиоды загорятся, кнопку нужно отпустить. Сброс завершен.
Ну и последняя, и в то же время крайне полезная функция – сброс кода ошибки.
Для этого включаем проектор кнопкой ВКЛ/ВЫКЛ. Гаджет устанавливается в обычный режим отображения оборотов двигателя и, например, скорости. Потом нажимаем трехпозиционный переключатель на две секунды от себя. Начнут светиться все светодиоды, что означает сброс кодов ошибок. Еще раз нажимаем ту же кнопку и выходим из режима сброса кодом ошибок.
Честно скажу, что эту функцию проверить возможности не было. Заехал на СТО с данным вопросом, на моей машине ошибок диагностика не выявила. У меня платить за диагностику чужой машины желания не возникло, а диагностировать чужую бесплатно для эксперимента персонал СТО не захотел. У владельцев авто оплатить выявление ошибок диагностическим сканером, сброс ошибок обозреваемым гаджетом и проверку сброса диагностикой так же энтузиазма не вызвало.
В итоге, к несомненным, с моей точки зрения, плюсам отнесу:
— возможность мониторинга напряжения в бортовой сети и температуры охлаждающей жидкости. Возможно, кому-то эта информация позволит избежать дорогого ремонта;
— сигнализацию превышения заданного количества оборотов двигателя. Особенно будет полезна водителям с небольшим опытом вождения;
— сигнализацию превышения скорости, что добавит дисциплины на дороге;
— замену стрелочных показометров температуры ОЖ и спидометра на цифровой вариант;
— функцию сброса кодов ошибок.
Остальные сигнализации как приятный бонус.
К минусам отнесу, наверное, силиконовый коврик – ну, очень мягкий и липкий. Как он поведет себя при высокой температуре окружающей среды не известно, но рисковать не стал).
Эффективность установки гаджета не в последнюю очередь зависит от рельефа торпеды и угла наклона стекла. Хотя, возможно это я привык к большим цифрам своего спидометра. С другой стороны, тут к гаджету претензии не уместны, ибо каков угол наклона стекла, такова и величина изображения.
По поводу «нужен, не нужен», «колхоз» и т.д…
Тут все индивидуально. Кто-то приверженец аскетизма и дополнительных гаджетов не приемлет. Будь то проектор, камера заднего вида или парктроник. А кому то дополнительная информация о работе автомобиля и сигнализации будет полезны.
В общем, каждый решает для себя самостоятельно и сугубо индивидуально.

КУПОН НА 15% СКИДКИ ПРИ ПОКУПКЕ — 11annvauto15%

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +16 Добавить в избранное Обзор понравился +21

• iMars,
• iMars A200,
• Автомобильная электрика

• 24 августа 2017, 18:35
• автор: inko1973
• просмотры: 21371

Источник: mysku.club
