Рассмотрим несколько популярных вариантов ШП динамиков различных размеров на площадке Aliexpress.
FOUNTEK FR58EX
Открывает подборку двух дюймовый вариант ШП динамика от FOUNTEK. Миниатюрная DIY акустика с этими динамиками размещена на заглавном фото топика. Модель FR58EX отличается мощной неодимовой магнитной системой и крупной для такого размера диффузора звуковой катушкой диаметром 20 мм. Мощность 15 Вт, сопротивление 8 Ом.
Диффузор выполнен из алюминия и сзади покрыт составом для снижения резонансных явлений.
Мидбасовый динамик с Алиэкспресс для трёхполоски
В описании лота приведены размеры для монтажа и полные параметры Тиля-Смолла для расчета акустического оформления.
Выбор динамиков для портативных самоделок
Vifa NE65
Еще один ШП динамик размера 2″ с алюминиевым диффузором NE65W-04 от Vifa. Мощность 20 Вт, сопротивление 4 Ом. У этой модели жесткая литая пластиковая корзина, неодимовая магнитная система и звуковая катушка диаметром 1 дюйм.
В описании есть параметры Тиля-Смолла модели от производителя, на них можно опираться для расчета эффективного акустического оформления динамиков.
Ровная АЧХ у динамика в голосовом диапазоне позволяет получить интересный проект настольной или портативной акустики.
Peerless P830986
Переходим на самый ходовой размер для настольной акустики для ПК и портативных решений — 3″. Я сам использовал в своем проекте Peerless P830986 (оформление закрытый ящик 1,7 л) и могу сказать: ровное сбалансированное звучание, приятный вокал и четкий бас, не смотря на крохотные размеры.
Модель P830986 отличает литая корзина из пластика, неодимовая магнитная система и широкий резиновый подвес.
В лоте продается пара динамиков, упаковка и маркировка retail. Точные размеры, АЧХ динамика и параметры приведены в описании лота.
AIYIMA 3″
Далее, ШП динамик 3″ классической конструкции от AIYIMA мощностью 15 Вт. Тут применены фазовывнивающая пуля и конус-визер (рупор) для выравнивания высокочастотного диапазона. А так же широкий резиновый подвес и экранированная магнитная система.
Краткие параметры для моделирования акустического оформления приведены в описании лота.
В лоте пара динамиков, и на выбор: сопротивление 4/8 Ом и форма фланца (круглая/квадратная со скругленными углами).
HIFIDIY P3-93N
Вариант динамика размера 3.7″ (диаметр корзины 93,5 мм), причем довольно не бюджетный. Мощность 30 Вт, сопротивление 4 Ом. Магнитная система неодимовая, с вентилируемым керном. Корзина литая из пластика.
Высокую цену динамика оправдывает применение жесткого карбонового диффузора с легким титановым колпачком. Итоговая чувствительность P3-93N на уровне 91 дБ.
В лоте на выбор 1 или 2 шт. Упаковка надежная.
Sounderlink 4″
Широкополосной динамик DQ40TZF-02 размером 4″ от Sounderlink. Это вполне взрослый размер для настольных/полочных акустических систем. Мощность 15 Вт, чувствительность 88 дБ.
Конструкция классическая: опрятный белый диффузор, алюминиевая пуля, рупорок.
В описании лота есть вся необходимая техническая информация. АЧХ достаточно равномерная во всем диапазоне частот.
Продаются парой. В лоте есть быстрая доставка со склада в РФ. И на выбор сопротивление 4 или 8 Ом.
GHXAMP 4″
Еще один вариант размера 4″ от GHXAMP. Мощность 25 Вт, сопротивление 4 Ом, чувствительность 88,5 дБ. Корзина стальная штампованная.
У этой модели неодимовая магнитная система и алюминиевая фазовыравнивающая пуля.
Необходимые параметры для расчета акустического оформления и АЧХ приведены на странице товара. Добротность довольно универсальная, можно использовать динамик и с фазоинвертором и в закрытом ящике.
Динамики продаются парой. Есть быстрая доставка со склада в РФ.
Sounderlink 6.5″
Завершает подборку динамик самого крупного на сегодня размера — 6.5″. Наружный диаметр корзины модели 6529-ARROW 165 мм. Размер вполне тянет на небольшую напольную акустическую систему или крупную полочную. Если будет не хватать высоких частот, можно дополнить проект отдельным супертвитnером.
Диффузор выполнен из плетенного синтетического волокна, есть фазовыравнивающая пуля. Неравномерность АЧХ по всему диапазону частот укладывается в 10 дБ.
Мощность 40 Вт, сопротивление на выбор 4/8 Ом, чувствительность 98 дБ.
Надеюсь, подборка широкополосных динамиков для самодельной акустики была полезна, и вы выберете вариант на свой вкус и бюджет.
Приятных покупок! Не забывайте применять купоны и скидки площадки Aliexpress.
Источник: www.ixbt.com
Есть ли звук в бюджете? Тест пары китайских 3″ СЧ
Всем привет!
Добрался я до этой записи. Хочу извиниться за то, что так затянул с ней.
Во-первых я понятия не имел что эта тема кого-то особо заинтересует.
Во-вторых такие тесты отнимают не мало времени. (на написание одного текста уходит 3-4 часа и иногда немало алкоголя :D) а до этого их еще нужно размять, измерить, отслушать и сформировать мнение. Пришлось делать это поэтапно, по мере свободного времени.
Короче, хватит жаловаться, вы тут не мои сопли читать собрались. 😀 Поехали.
Из прошлых записей на эту тему ТЫЦ и ТЫЦ видно, что китайский рынок изобилует ассортиментом акустики, в данном случае широкополосных динамиков, которые мы можем использовать в качестве СЧ полосы трехполосной аудиосистемы.
Было очень интересно пощупать низ данного рынка (да, да, низ китайского АЛИ ибо там запросто можно найти модели ценником превосходящие предложения многих небюджетных брендов), и посмотреть, что из себя представляют динамики данной категории на примере пары экземпляров.

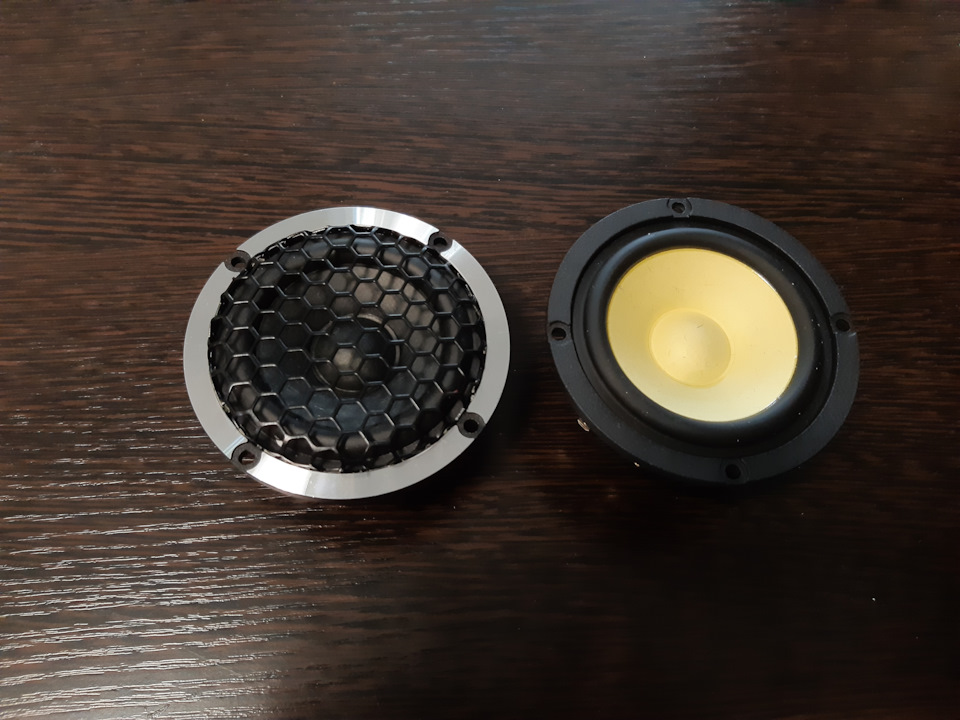

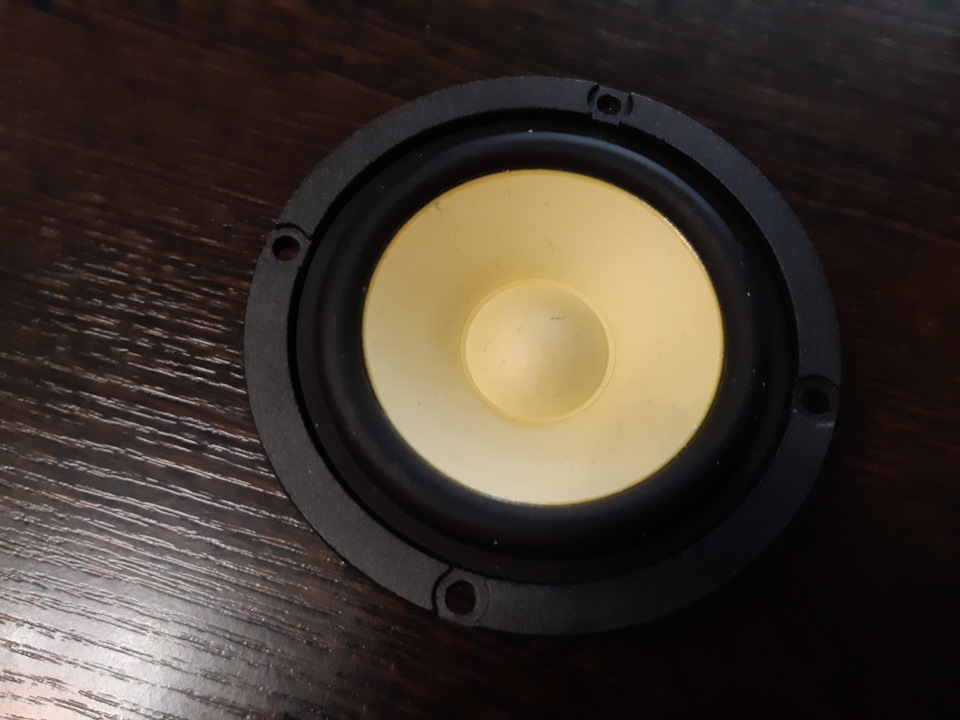

Остановился на вот этих:
Полный размер
Полный размер
представителях некой фирмы AIYIMA.
Тот, что желтый стоил 3200р за пару
Тот, что с сеткой 2100 за пару.
Вполне себе гуманные ценники.

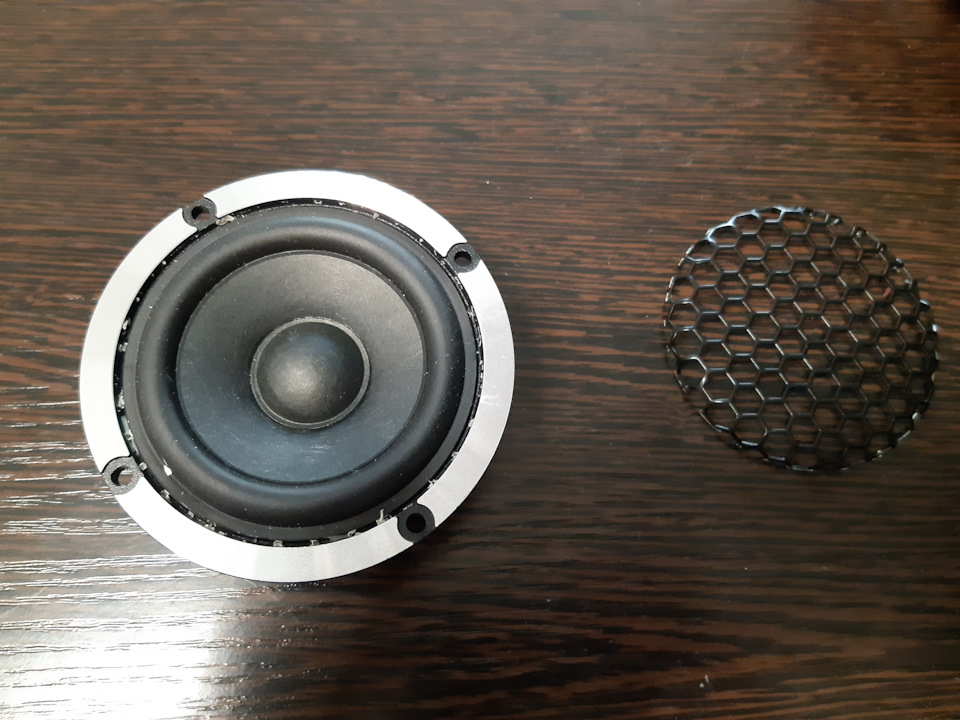

Оба динамика трехдюймовые, на одинаковых корзинах и с идентичным импедансом 8Ом

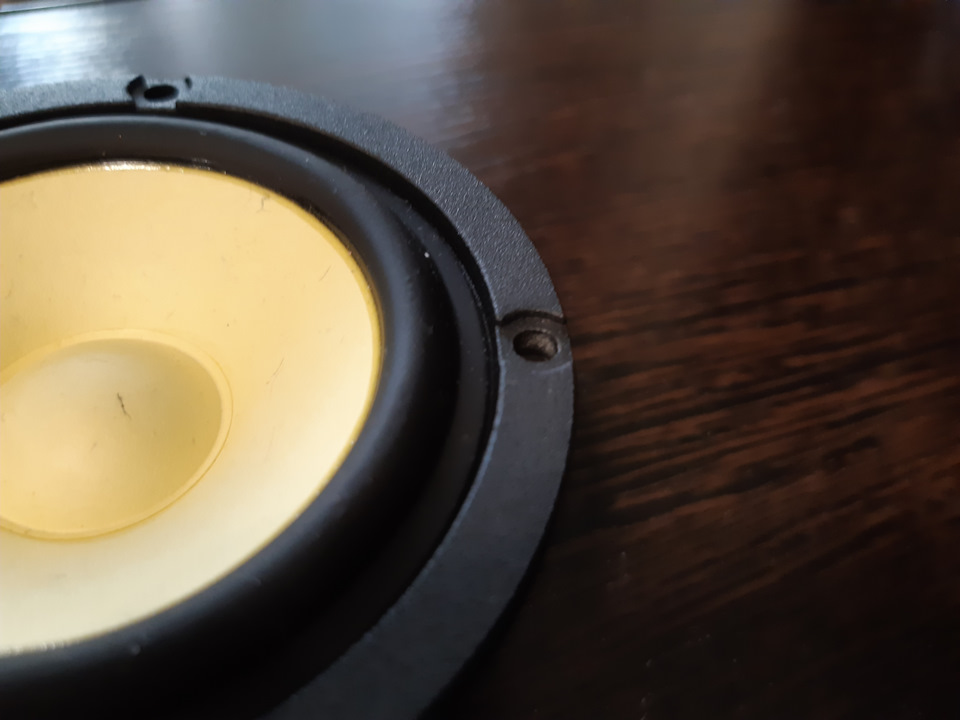

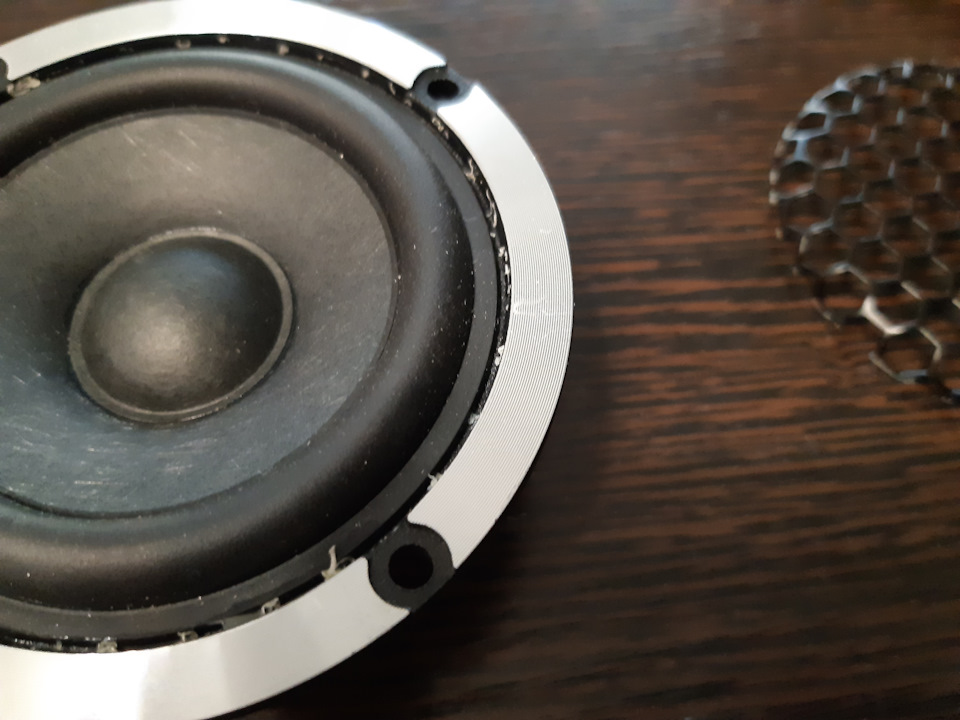

У обоих диффузоры из прессованной целлюлозы, просто у желтого из светлой. Могу ошибаться но никаких особых материалов я тут не заметил.
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер

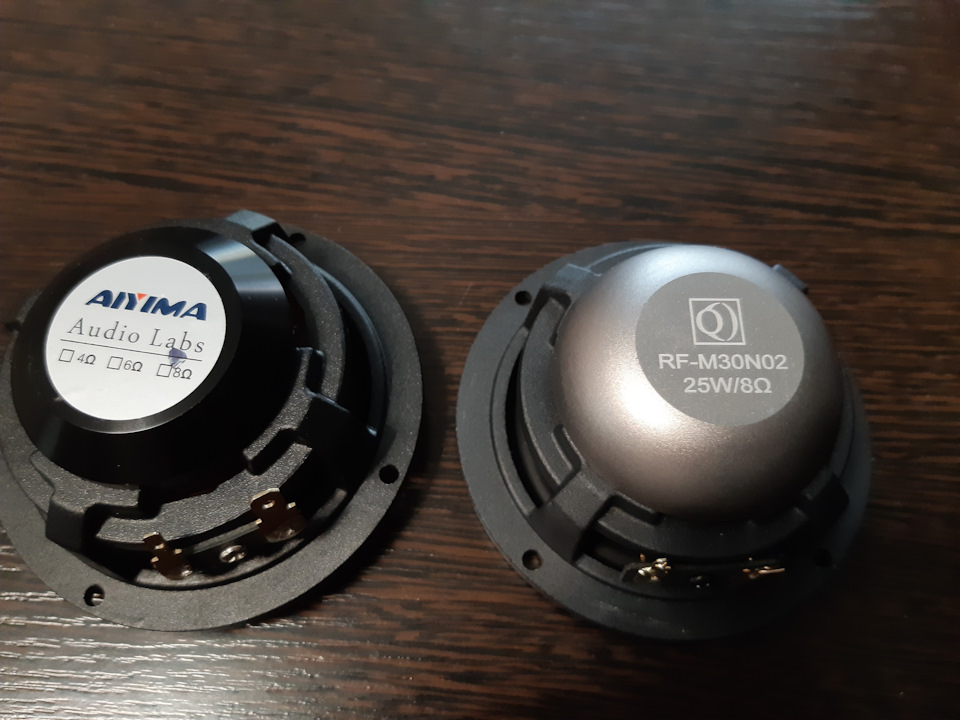

Магнит у обоих неодим.
Полный размер
Полный размер
Полный размер
Но желтый выглядит значительно презентабельнее и внушительнее. Прям топово в живую. )

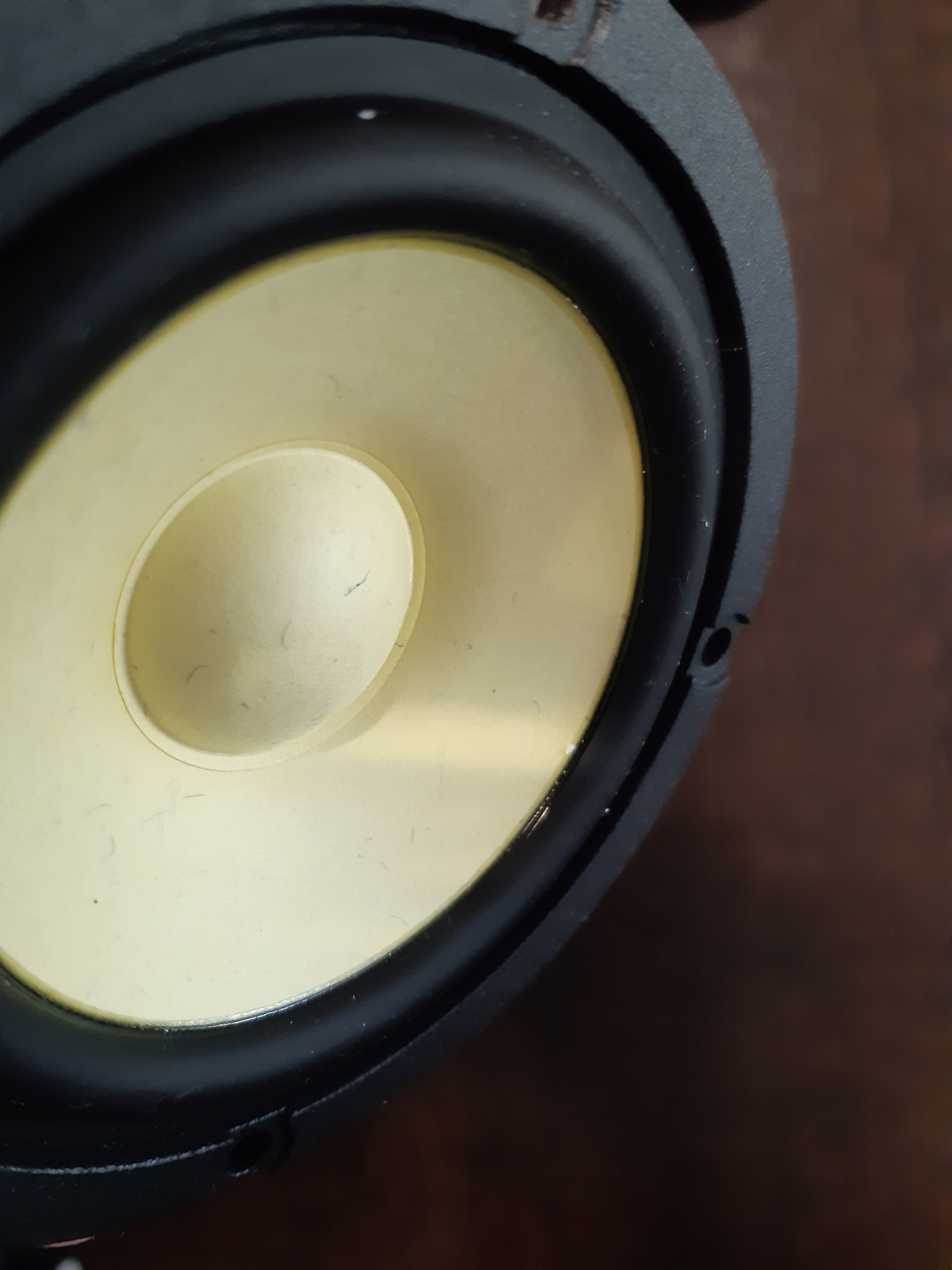

Подводяхи у обоих идентичны, но у желтого диффузор сам чуть выше сидит в корзине. На фото это видно.
Полный размер
Полный размер

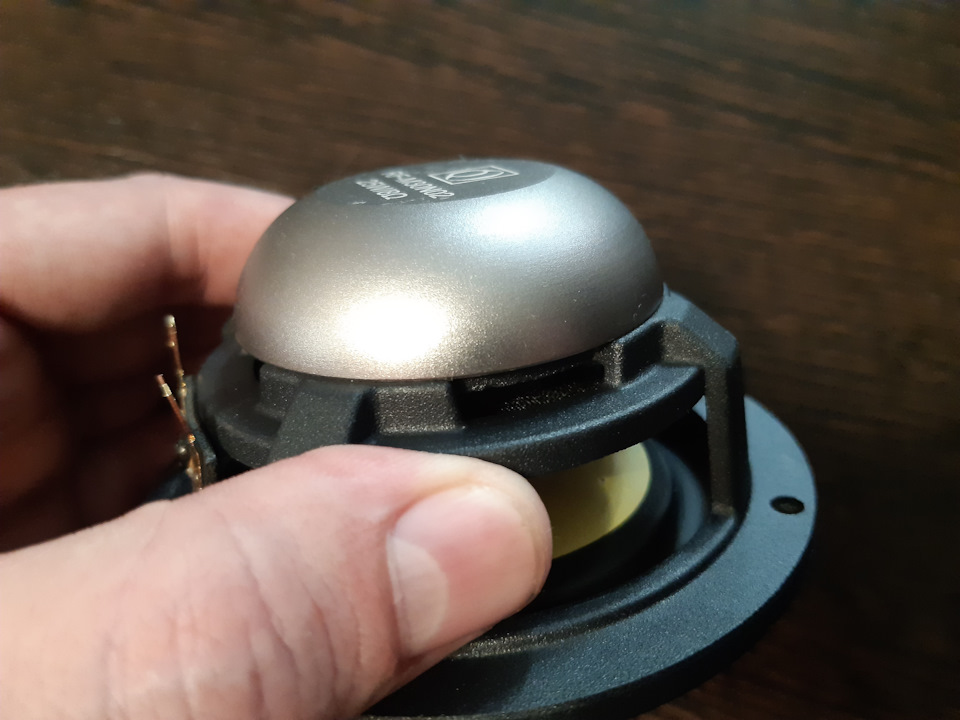

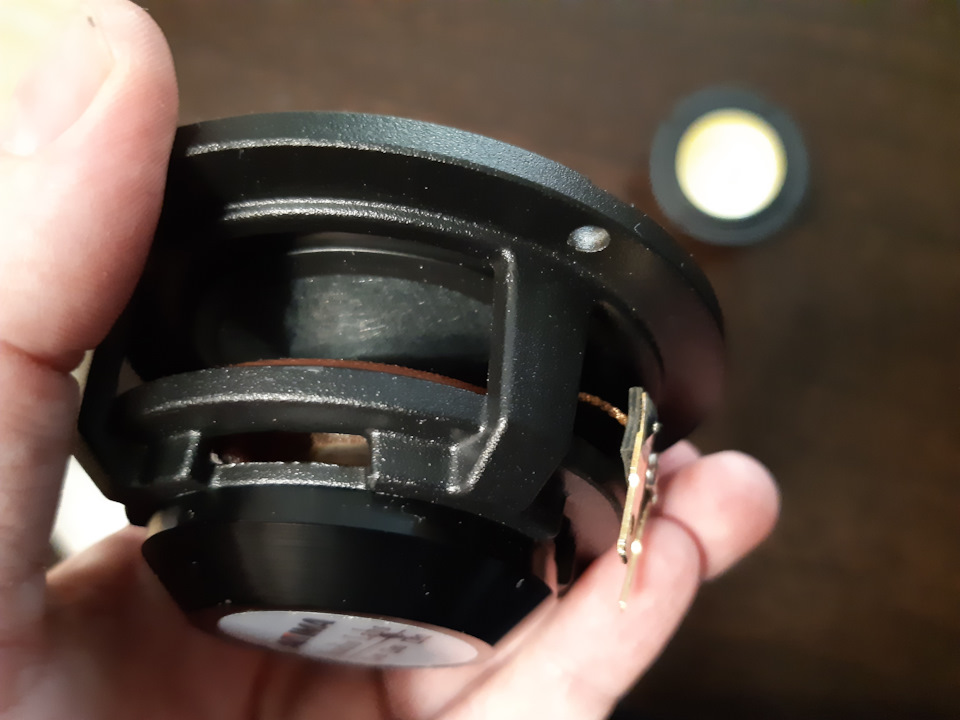

Конструкция моторов отличается. У тех, что с сеткой магнитопровод внутри ощутимо выше, но сфотографировать это через щели не выходит. Окна охлаждения в корзинах достаточно развиты, чтобы катушки чувствовали себя комфортно.

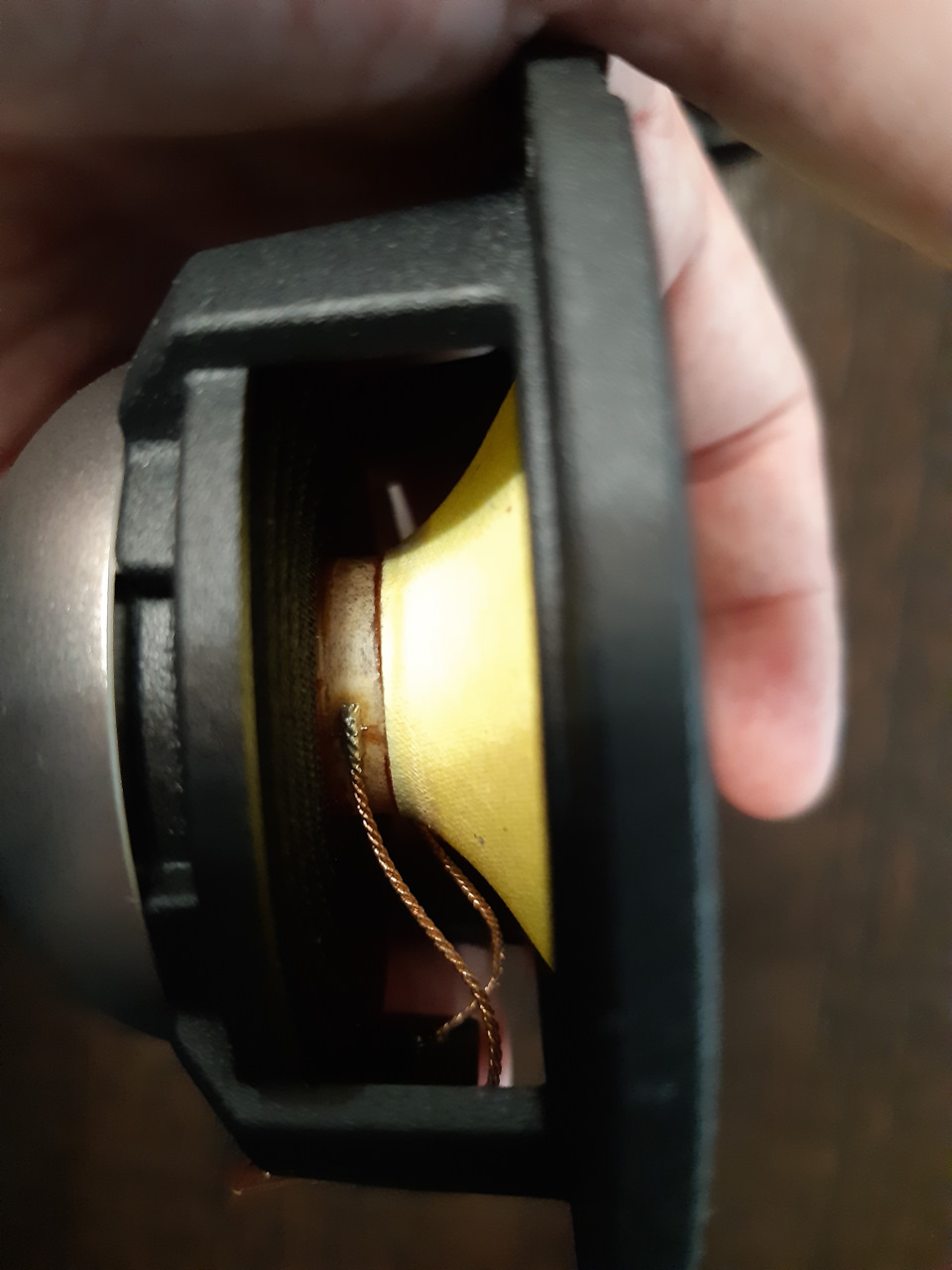

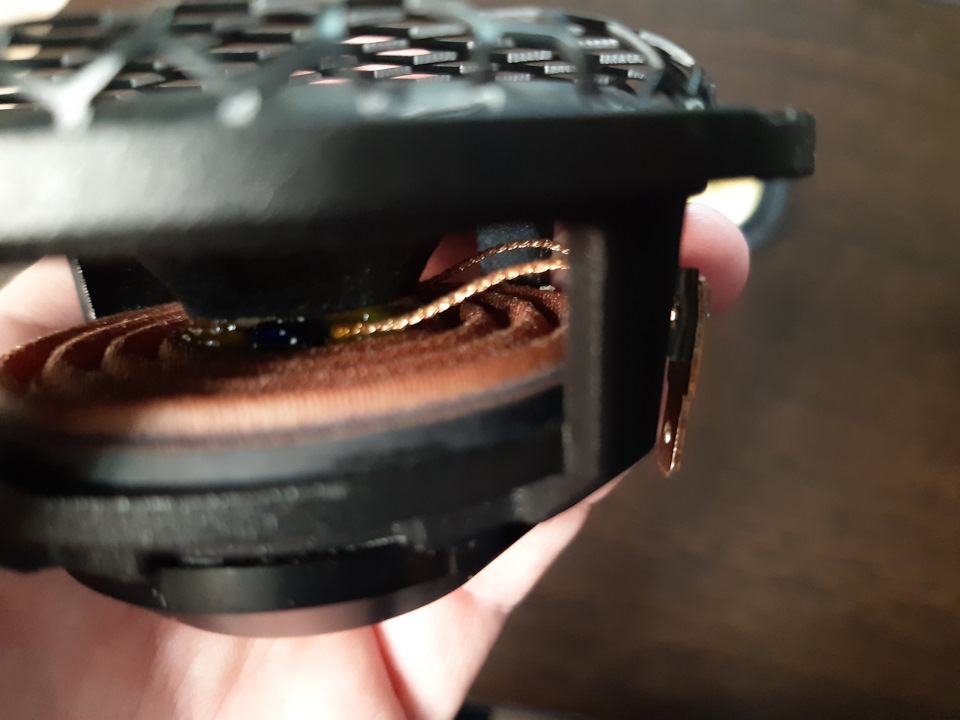

Центрирующие шайбы разные. и по форме и по конструкции. У желтого шайба черная на 5ти волнах, у второго черная на трех волнах покрупнее.
Подвес у желтого значительно мельче, чем у его собрата.
Полный размер
Полный размер
Что наряду с крупноволновой шайбой обещает бОльший ход. (хотя, если катушки идентичны, то вряд ли )) ).
Поскольку китайские инженеры настолько увлечены разработкой прорывных технологий в бюджетной акустике, что не всегда удосуживаются указывать к своим динамикам даже габариты, придется измерить параметры ТС самому. Предварительно размяв их в течение получаса синусом в 20Гц на 2/3 хода динамика.
Получилось как-то так:
У желтого.
fs 112,5 Hz free air resonance frequency
Zmax 82,7 Ohm impedance at resonant frequency
Rdc 7,1 Ohm DC-resistance
Qms 8,23 mechanical Q of the speaker
Qel 0,77 electrical Q of the speaker
Qts 0,70 total Q of the speaker
Mmd 2,56 g/0,090 oz mass of driver’s cone
Cms 0,78 mm/N compliance of driver’s suspension
Vas 0,89 l/0,031 ft³ compliance volume of the speaker
У черного.
fs 141,4 Hz free air resonance frequency
Zmax 43,6 Ohm impedance at resonant frequency
Rdc 6,9 Ohm DC-resistance
Qms 8,50 mechanical Q of the speaker
Qel 1,59 electrical Q of the speaker
Qts 1,34 total Q of the speaker
Mmd 2,66 g/0,094 oz mass of driver’s cone
Cms 0,48 mm/N compliance of driver’s suspension
Vas 0,54 l/0,019 ft³ compliance volume of the speaker
Видно, что оба динамика сугубо фришные, со вполне типичным резонансом. При этом, если у желтого добротность удерживается в рамках адекватности, то у черного мотор откровенно слабый. Я такую добротность видел всего пару раз. В одном из случаев динами был с треснувшим мотором.
Также в параметрах видно сильное сходство динамиков в подвижках и подвесах. Существенным образом отличаются динамики именно моторами. Причем не в пользу черного.
Впрочем, параметры ТС регламентируют работу динамика главным образом вблизи его собственного резонанса, а середины мало кто слушает в резонанс, по этому можем потыкать в них микрофоном.
Я, при замерах АЧХ никогда не использую всякие сглаживания графиков, компрессии по амплитуде и т.д. Ну и профессиональной аппаратуры у меня нет. По этому, графики всегда получаются страшными, но наглядными. 😀

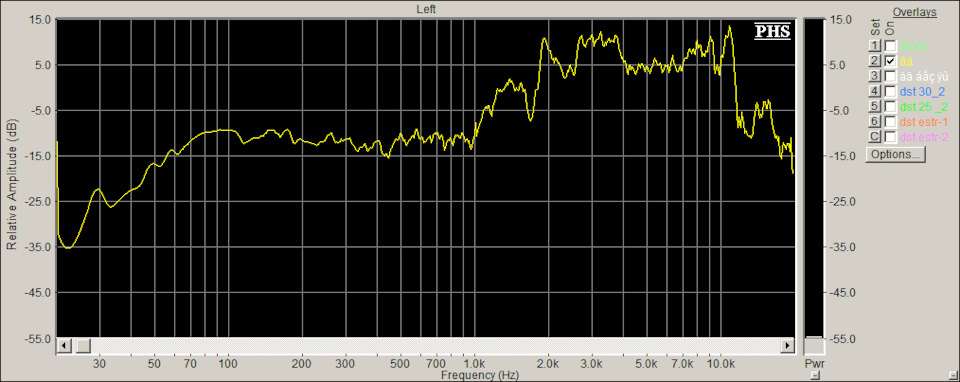

Это АЧХ желтого в свободном поле
Полный размер
Полный размер

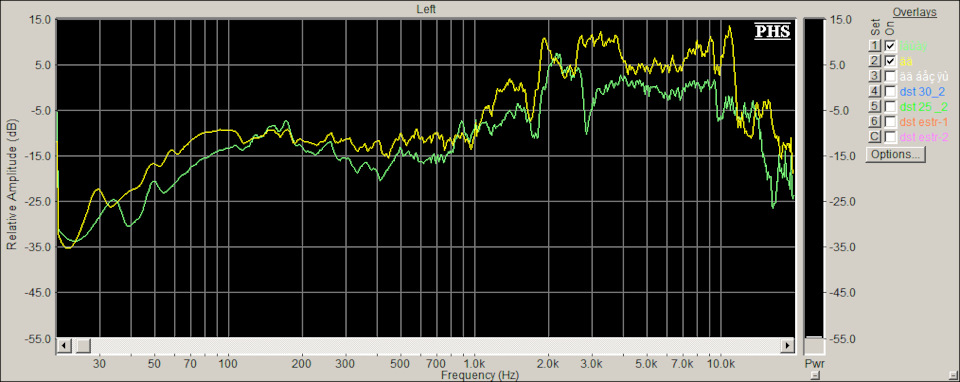

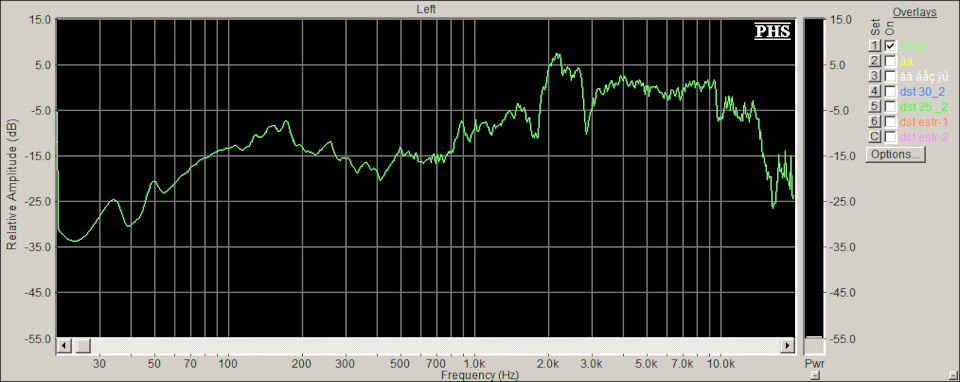

А это оба графика для сравнения.
Полный размер
Видно, что оба динамика пытаются чего-то допеть в области верхней середины, но желтый это пытается сделать значительно агрессивнее. Также видно, что желтый чувствительнее и при прочих равных чуть громче черного во всем диапазоне. Заслуга мотора. Во фри эйр установке и в объемах АЧХ существенно выровняется. Тут хотел показать сугубо собственные способности динамиков и разницу меж ними.
Далее отслушивал их сперва дома в щитах из картона, а потом в машине в своих старых стойках срезая снизу на 300Гц вторым, а сверху на 6кГц также вторым.
На слух желтые дают более яркую, «подкрашенную» середину и это отлично слышно. Но делают они это без «борща» как например файталы 22е, которые на тестах вынесли мне мозг еще на разминке 😀
Желтые подачей мне сильно напомнили Audison voice 3.0 звук если не такой же, то очень близкий. Любителям яркого «открытого» звука прям зайдет. Особо на хлестких, колких композициях.
Черные ведут себя значительно спокойнее. Подача у них более сбалансированная и для моих ушей комфортная. Вверх оба динамика лезут очень охотно вплоть до 9кГц, но черные звучат более деликатно, что ли. Но, при этом, совсем не «замыленно». Глядя на параметры ТС я ждал мыла.
На высоких громкостях оба динамика пытаются держаться достойно до упора, но выше головы им не прыгнуть. Если нужна громкость или режьте их как купола, или ставьте калибром больше. Впрочем, с громкостью SQ направления они справятся с запасом. Это 100%
В целом, ничего криминально хренового я ни в тех ни в тех не услышал. Мне лично ближе подача черных, но и желтые не вызывают никакого отторжения. Они просто разные вот и все.
Внешне тут в топе желтые бесспорно. Я думая вы со мной согласитесь.)) Если бы на эти динамики налепить брендовый шильдик и утроить цену, то многие эксперты в области высокого звука рассуждали бы о их «породистости» как во внешнем виде, так и в «авторской, фирменной» подаче звучания.)))
Если резюмировать всю эту вакханалию бюджетного звука, то, разумеется динамики звезд с неба не хватают и ждать от бюджетного китая волшебства и «наказывания» топов не стоит. Даже если очень хочется. 😀
Вместе с тем, если вы только начинаете свой путь в АЗ, либо катаете двухполосную систему и колеблетесь размышляя над трешкой, то в ассортименте АЛИ вы сможете легко найти копеешный вариант, который абсолютно не подорвет ваш бюджет, зато поможет в полной мере позволит оценить перспективность затеи своими ушами и руками. Подобные модели помогут вам решить нужна ли вам трешка и если нужна, то нужно ли копаться в бюджете выше.
На мой взгляд ответы на эти вопросы всяко стоят пары тысяч. Динамики однозначно стоят.
З.Ы.
Ссылки на эти дины, хотя ценники там уже чуть повыше.
Желтые
Что-то из них продам, но что именно пока не решил. Оставшиеся лягут в запас.
На этом пока все. Всем удачи и интересных экспериментов! ))
Источник: www.drive2.ru
Китайская акустика. Клоны.
Разбирающиеся в брендах акустических систем «на раз» видят, какие бренды подверглись копированию.
Но встречаются и самобытные АС.
Как правило китайцы делают подобные АС на качественных брендовых динамиках. С брендовыми динамиками у китайцев проблем нет. Так как, в основном они эти динамики сами же и делают. Условно, в соседнем цеху.
Мы не особо рекомендуем покупать акустику в Китае.
Так как у нее есть две проблемы. Цена, особенно учетом доставки получается очень приличной. Но здесь следует понимать, что даже в Китае подобные изделия не могут быть дешевыми.
Требуется много сырья и огромное количество ручной работы. Себестоимость получается больше чем у Айфонов. А зарплаты в производстве в Китае выше чем в России.
Даже пустые корпуса без динамиков, фильтров, терминалов стоят дикие деньги. Особо обратите внимание на цену доставки.
Вторая проблема гораздо более серьезна. Совершенно не ясно, что в итоге к вам приедет. Может повезти, а может совсем и нет. Просьба оценивать риски самостоятельно. Данная статья имеет познавательный характер.
И призвана рассказать как бывает, и что бывает.
В отличии от оригинальных брендов, цена в Китае на подобные АС раза в 3-5 ниже. В этой ценовой группе по любому вам не пришлют качество «мультимедия», или известных топовых брендов нижних линеек.
Риск скорее всего будет связан с конкретным магазином в Китае. Конкретным поставщиком, и неизвестным никому разработчиком.
И действительно, все сделано прилично.
Обычно китайские продавцы по своему достаточно честны.
Так ниже, фото и видео акустики за которую просят порядка 100 тыс. руб. На странице этой АС просто не показывается, что у нее внутри. А внутри у нее не особо хорошо.
Сами ящики ничем не заглушены. Фильтры класса «компьютерное мультимедия». Все миниатюрное… тонюсенькие провода на сердечниках.
Это обычный алгоритм китайских продавцов. Если есть что говорить и показывать, — они это обязательно сделают с десятком картинок. А если лучше не говорить — они промолчат.
Но будем объективны, подобного рода фильтры стоят в большей части акустических систем. Порой в сотни тысяч рублей.
А полученная миниатюрность позволяет их крепить прямо на терминалы. Что упрощает монтаж и еще сильнее все удешевляет.
Встречается в Китае, в большом количестве откровенно «муляжная» акустика. Вот для примера:
Ниже видео от человека который такое купил. Полный фарш всего того что только может быть… самый популярный комментарий к видео — «Покупать геморрой на свою голову, и говорить что оно того стоит….».
Мы к этому комменту полностью присоединяемся. Автор видео видимо сам прихринел от того что приехало… Меняет и дорабатывает динамики. При этом стесняется показать, что у АС внутри..
Транслирует мысль, что все нормально и даже хорошо. Акустика же всего з а 55 тыс.руб. и в шпоне.
Но она не в шпоне, и стоит с доставкой почти 100.
Есть такие же, но больше и дороже. За 180 тыс. руб.
Крупногабаритная акустика. Высота выше метра. Глубина 55 см. Два 10 дюймовых НЧ динамика.
И вот что пугает. Как в голове у разработчика совместилось, — мощная дорогая АС и копеечные фильтры кроссовера для нее. Тут уж возникают рассуждения уже не про качество..
А не загорятся ли эти фильтры (в прямом смысле) в случае если эту акустику на пару часов завести в режим дискотека?
Порой встречаешь акустику и озадачиваешься соотношением качества к уровню ее цены:
По мере того, как к выбираемой акустике начинают исчезать вопросы качества… Возникает совершено другой вопрос.. это они серьезно? Смотрите цену и стоимость доставки:
Всего 600 тыс. руб и акустика ваша. Спешите осталось всего 100 пар.
