Как раз разбирался с подключением ультразвуковых датчиков DYP-ME007Y, на вид абсолютно одинаковыми, но работающими совершенно по разному.
Если один работает точно по даташиту: короткий импульс на «триггер» запускает ультразвуковой импульс и по длительности эхо измеряется расстояние. То второй и третий (с мигающим светодиодом) примерно раз в 100мс без каких либо внешних пинков сам мерит расстояние и посылает его на скорости 9600 в виде четырех байт (включая контрольную сумму). Программа Saleae Logic позволяет включить декодирование сигнала последовательной шины в последовательность байт. Датчики второго типа отлично работают с отключенным выводом «TRIG», хотя может и ждут какой нибудь команды на этом входе, но сие даже волшебный приборчик не покажет.
Клон логического анализатора Saleae Logic 8 за 7$ с AliExpress
Далее захотелось посмотреть ШИМ сигнал Aтмеги 168? Включил все шесть каналов поддерживающих PWM на разный уровень и с удивлением обнаружил, что частота двух каналов ШИМ отличается от 4-х других. Задействованы разные таймеры?
А что там на шине данных у моих любимых WS2812?
Волшебный приборчик и программа нормально декодировали последовательность, выдаваемую на светодиоды. Даже цвета светодиодов нарисовались.
С анализом шины I2C тоже никаких проблем. Софт нормально справился с декодированием.Можно видеть пакеты записи в регистры при работе драйвера дисплея TM1637
RF-приемник на 315МГц, подключенный напрямую к анализатору, получил сигнал с радиовыключателей, и выдал манчестреский код. После подбора скорости манчестреский код превращается умной программкой в последовательность байт.
Интересно, а как с точностью измерения временных интервалов? Точного генератора импульсов у меня под рукой не оказалось, но Ардуиновская tone(1000) на 1000Гц
Логический анализатор с Алиэкспресс, клон Saleae Logic
и tone(20000) на 20КГц дают довольно точный результат.
Для проверке высокой частоты на скорую руку собрал генератор на NE555. Удалось выжать из него 8МГц. Анализатор проглотил эту частоту нормально. На 20МГц проверить не удалось, но 8 для такой дешевой железки тоже очень хороший результат.
Небольшой итог
Логический анализатор очень нужная и полезная вещь для тех, кто занимается раскапыванием китайской периферии к микроконтроллерам (Назовем красиво — реверс инжинирингом)
Из достоинств данной железки хочу отметить:
- Привлекательную цену
- Совместимость с довольно удобным софтом Saleae Logic
- Защита на входе в виде шинного формирователя LVC245A
- Малые габариты
Явных недостатков у этой железки для себя не нашел. Жаль, что я не приобрел логический анализатор раньше — сколько времени бы я сэкономил во многих проектах. Несомненно, кому то возможностей данной железки окажется мало. Есть масса более навороченных моделей, но по цена $100-200 делает эти приборы гораздо менее доступными для радиолюбителей.
Источник: samopal.pro
Мини-обзор китайского логического анализатора
Решил заказать себе сию штуку, чтобы был помощник в различных ремонтах, а также для реверс-инжиниринга устройств.
Размеры 55х28х14мм
Оказался очень маленьким, меньше, чем казалось на картинке.
Корпус выполнен из довольно прочного толстого пластика. Сверху наклейка из лощеной бумаги с напечатанной распиновкой. Под наклейкой возле надписей PWR и CH1 расположены 2 светодиода: один показывает, что на устройство подано питание, а второй зажигается при наличии на первом канале «лог 1». С одной стороны находится разъем microUSB для подключения к компьютеру, а с другой — гребенка IDC, куда подключаются щупы.
Анализатор имеет 8 каналов и заявлена максимальная частота, с которой он может воспринимать что-либо 24МГц. Как-нибудь нужно будет проверить это.

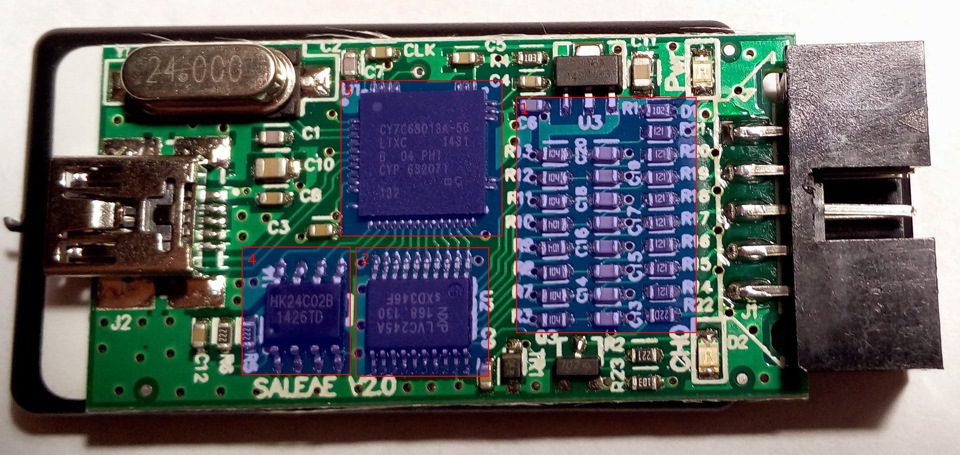

1. Не стал разбираться, но похоже на делители, поправьте если не так. 2. Буферный регистр. Очень нужная штука для защиты процессора. Когда читал про эти анализаторы, то часто видел, что данного регистра нет в некоторых экземплярах. Повезло, что здесь он есть. 3. Процессор с аппаратным USB, собственно пересылает по USB полученные из регистра данные.
4. Последовательный EEPROM. Полагаю, что здесь храниться идентификатор устройства или еще что-то вроде этого.
После разборки стало видно, что собрано довольно качественно, несмотря на местами неотмытый флюс некоторые криво запаянные резисторы.

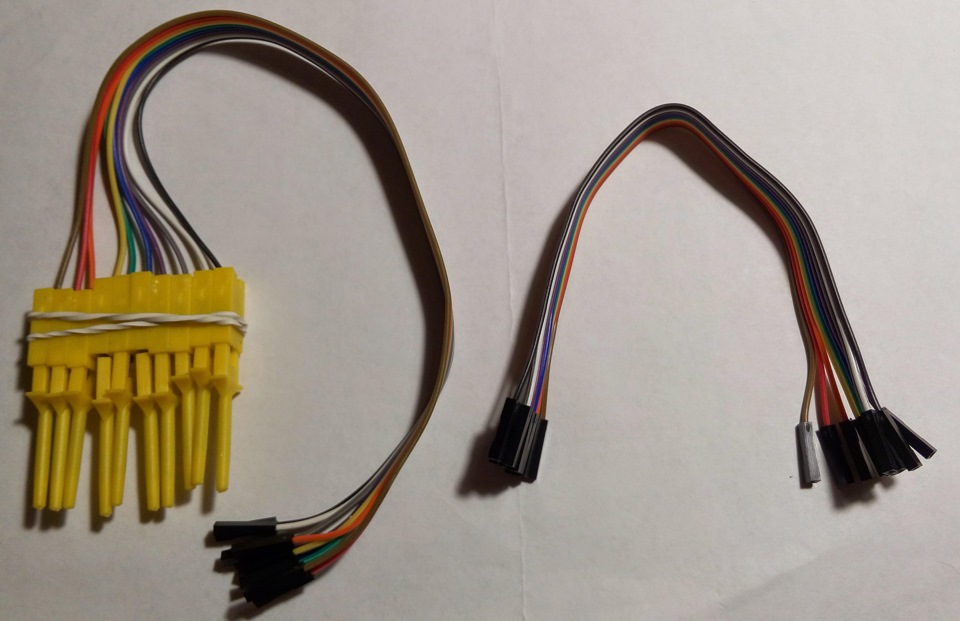

Также приобрел щупы, т.к. в комплекте только шлейф с BLS контактами.
Для быстрой проверки работоспособности использовал MSP430 LaunchPad и простенькую программку для него.

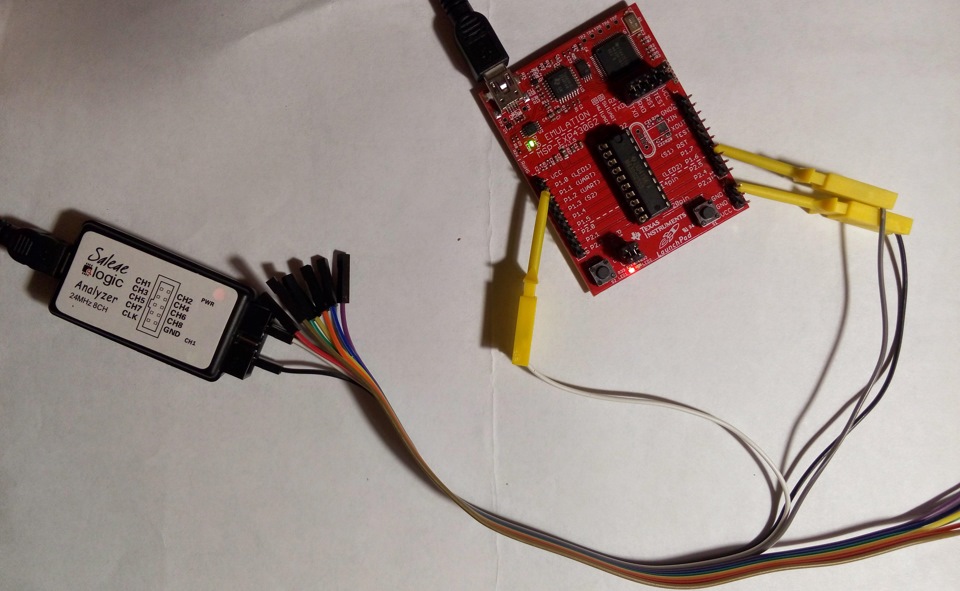

Тестовый стенд. Щупы подключены на порты, где висят светодиоды

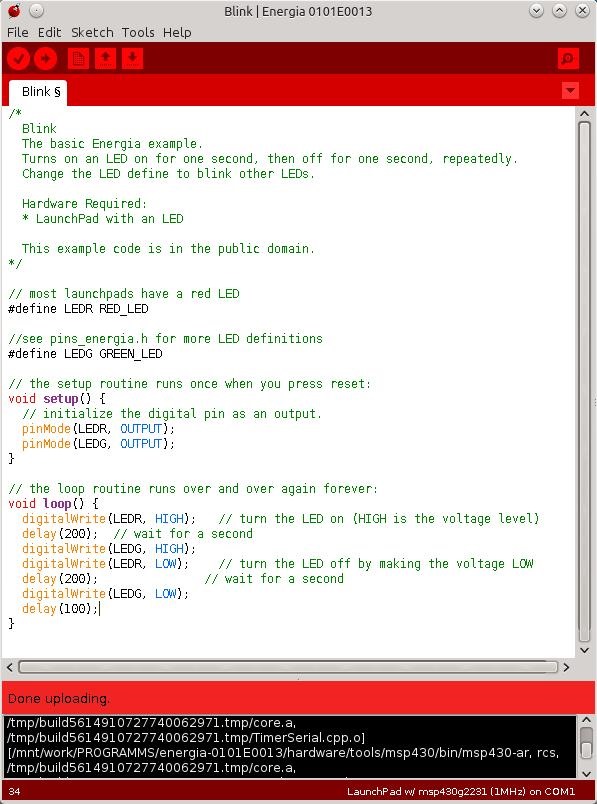

Программа для мигания светодиодами
Для анализирования используется программа Saleae Logic. Радует, что есть версия под Linux, т.к. других операционных систем в пользовании не имею.
После простой установки драйвера все завелось, программа нашла устройство.
Небольшой 10 сек анализ.
Надеюсь в скором времени, получится подвергнуть анализатор полным испытаниям, на больших частотах и большом количестве каналов.
В целом связка рабочая и для домашнего использования ее должно хватить с головой.
Источник: www.drive2.ru
Китайский Логический Анализатор
Месяц тому назад мне пришел с Aliexpress логический анализатор — «Три в Одном». И собственно по просьбе телеслушателей вот его небольшой обзор.
Шел зараза долго аж 40 дней… я уже в какойто момент потерял надежду и открыл диспут — но тут он взял и пришел!
В комплекте было:
1. Сам прибор
2. Провод с зажимами
3. Провод с цангами (на фото)
4. Клипсы под зажимы — видимо вставлять в дырки на платах
5. Диск с софтом
Железяка умеет притворяться Seleae, USBee -без аналоговой части и USB Blaster — режим выставляется перемычками. Входное сопротивление каналов 100КОм, защита надеюсь есть…
Продавец — CHAIRMAN INDUSTRIAL CO LTD, денег стоило US $40.21
Собственно вот сцылка: www.Aliexpress.com/product-gs/461049065-Free-shipping-Seleae-USBee-USB-Blaster-Combination-Mini-Logic-wholesalers.html
Первый раз когда воткнул в ПК устройство нашлось — а т.к. стояло оно в режиме Selae и программу я поставл от него же, то все заработалj, логические уровни отобразились (я сунул его прямо на RS-485 в рабочую систему) и это было радостно. Когда я его открыл — радость несколько поубавилась плата была довольно грязной от флюса и сопливой от припоя…
В общем софт от Seleae оказался довольно удобным и простым в использовании — а самое главное оно работает! Программа называется Logic. Для наглядности я выбрал режим I2C анализатора (еще есть SPI и Async видимо для USART).
можно мышкой колесиком покрутить и выбрать нужный масштаб и прога подсветит байтики
Опции:
Я честно говоря новичек при работе с такими анализаторами и ожидал что прога будет работать в режиме осцилографа — т.е. бежать сама, а нет надо нажать на кнопку старт и только тогда она закапчит столько сэмплов и с указанной частотой — установки в левом верхнем углу.
В режиме USBee чето меня пока не впечатлило — софт похож на Logic (vice versa?), но мне показалось, что он как то менее удобен и еще в режиме USBee почему то походу оказались перепутаны входы т.к. на 3 канале сигнал показывался от 4. Короче режим USBee — это чуть попозже поковыряю. USB Blaster — не использую проверить не могу.
ps Сей обзор не претендует на полноту и объективность — всего лишь мои очень краткие наблюдения.
pps Сегодня более менее серьезно поработал с анализатором в режиме анализатора -usart.
И мне конкретно не хватило одной важной функции — поиск по строке и символам
Увы в Logic в режиме Saleae нифига подобного нет
Экспорт тоже сильно не помогает тк каждый символ экспортируется с кучей данных т.е. строку увидеть нельзя и искать последовательность символов очень трудно
я написал об этом в Saleae и вот что они ответили:
Thanks for writing in.
You are correct. Unfortunately, right now there is no way to search the exported data from our software. We usually recommend using a program like Excel to search the exported CSV data, however, like you said, this will not search for strings.
We plan on offering much more advanced analyzer capabilities in the next big release of our software, which we are planning on releasing mid next year.
Please let us know if you have any more questions or if there is anything else we can help with.
