Синий лазерный модуль специально разработан для фрезерного станка с ЧПУ и гравировки DIY. Длина волны составляет 450нм, что является эффективным инструментом для лазерной гравировки и резки. Они могут гравировать и резать различные материалы.

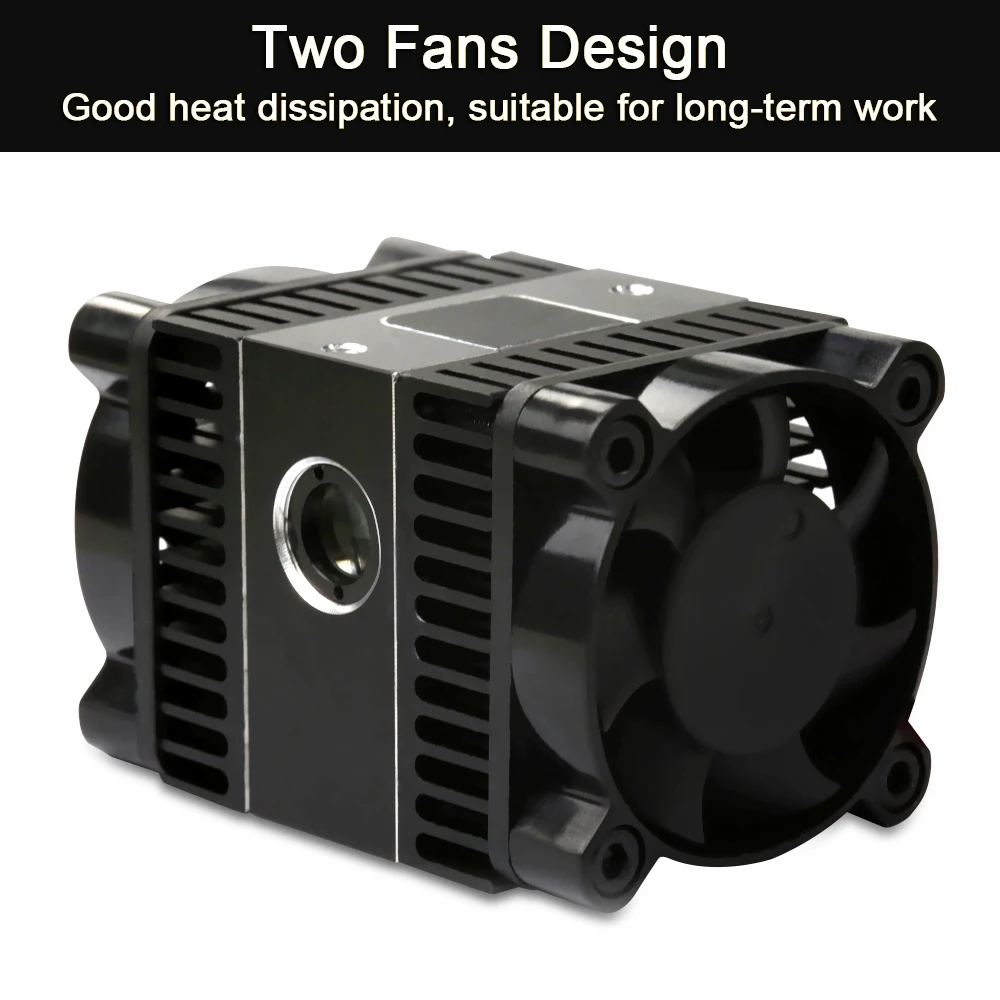

Синий лазерный модуль — профессиональная лазерная головка с высокой скоростью и высокой стабильностью. Яркий синий светильник, легко найти при резке.Лазерная головка с фиксированным фокусом — подходит для трехосевого гравировального станка, прост в установке.Дизайн двух вентиляторов-хорошая теплоотдача, подходит для длительной работы.Легко собрать — маленький, компактный, удобный и простой в установке.80 Вт резной материал — дерево, бумага, кожа, бамбук, пластик, резина, алюминий, нержавеющая сталь, медь и т. д.
Обзор лазерного модуля 450 nm 80 w с AliExpress
Выходная мощность эффекта: 80 ВтВыходная оптическая мощность: 10 ВтМатериал: алюминиевый сплав + пластикСветильник Цвет: синийДлина волны: 450нмФорма точки: пунктиформа, фиксированный фокусВходное напряжение: 12V 3.2AПараметры интерфейса: Поддержка TTL сигнала управления питаниемИнтерфейс: XH2.54-3P разъемРазмер модуля: 6*4*4 смРазмер упаковки: 18*6,5*7 смВес нетто продукта: 125 г
1 * лазерный модуль1 * кабель
РЕЖЕТ ВСЁ! Лазерный гравер с алиэкспресс LASER TREE.
#1 У меня есть NEJE Master 2s Max совместим?; До тех пор, пока толщина МДФ не может разрезать в один Пасс?
Я вырезал тройной и 8 мм без проблем в одном Пассе, также 3 миллиметра трупана с большим давлением
#2 Здравствуйте, у меня есть ortur lm2 20w, может ли этот модуль работать на нем? И с каким-то контроллером и источником питания?
Да, совместим только что проверил хороший источник питания на плате (4 а) и хороший раздел кабеля связи
#3 Возможно ли подключить к плате Arduino Uno, нужен будет какой-либо дополнительный софт для управления лазером?
Подключить можно, управляется ШИМ, прошивка grbl справится. Блок питания только нужен ватт на 100, чтоб с запасом и не проседал на пиках.
#4 Подходит ли лазер для продажи, можно ли установить лазер + Драйвер?
Лазер + Драйвер
#5 Могу я подключить его к laseraxe cncc mini мощность 15W?
Блок питания нужно мощнее. Иначе проседать будет.
#6 Пожалуйста, мне нужна полная рама машины с этим лазерным модулем, пожалуйста, переделайте мне другие детали, то, что мне нужно купить. что этот лазерный модуль продукта имеет полную поддержку. и всю мощность
Лично я купил этот лазер, чтобы обновить лазер моего ortur laser master 2 20w, с которым он совместим
#7 При когерентном сложении можно получить усиление до 13 раз на каскад, тут используется подобная схема?
Насколько я вижу, тут идеальную схему когерентности не старались делать, это очень дорого. Расчёт лишь на близкие характеристики диодов и приблизительную геометрию.
#8 Здравствуйте а будет он работать с mash3 .
Там обычный ШИМ-драйвер, такой же, как у шпинделей.
#9 Какая выходная мощность?
#10 Сколько миллиметров крепежных болтов?
#11 Совместим ли устройство с ЧПУ 3018 pro гравировальным станком?
Крепеж не совместим. Проблем с подключением лазера нет. Вам придется искать пластину крепежа.
#12 Какой контроллер работает с лазером?
На рисунке 5 из 7 в рекламе в настоящее время определяется конфигурация pin out.
#13 Есть ли у этого устройства два лазерных диода, используемых вместе?
Да, она использует призму, чтобы сочетать 2 диода 5 Вт
#14 Подскажите как его подключить к neje master 2s max? Там на плате на лазер идёт 4 контакта
Запросите у магазина переходник для neje , и всё будет работать прекрасно. этот лазер очень мощный,не пожалеете.
#15 Могу ли я использовать контроллер GRBL для этого ласера?
Да, вы можете.
#16 Можете ли вы разрезать двойной гофрированный картон (двойной слой) и т. Д. 71 и 81 в одном разрезе? Можете ли вы подключиться к плате arduino GRBL? В настоящее время подключен лазер мощностью 30 Вт
Вам нужно 3 проводное соединение
#17 Этот лазер более мощный, чем тот, который сделан на Sculpfun S9, который должен быть эквивалентен лазеру CO2 на 90 Вт?
Конечно нет
#18 Как воздушную трубку вы прикручиваете? Какой там диаметр?
Просто рядом на кронштейне. можно взять для СОЖ трубку гибкую
#19 Как подключить воздух?
Крепили рядом медную трубку,подключение к компрессору через кран
#20 Акрил режит
Прозрачный и зеркальный не режет,только крашеный в массе. для прозрачного и зеркального надо CO2 лазер
#21 Сможет ли порезать алюминий 0.8 мм?
Алюминий не режет, медь и латунь может
#22 Может использоваться в arduino uno.
Да с модуляцией ШИМ 1 кГц без проблем
#23 Какая толщина короткого МДФ и сколько проходит?
#24 Выгравировать металлы?
Да, я работает как на алюминии, так и на стали, но вам нужно сделать поверхность менее отражающей. Неэффективно использовать его для гравировки блестящей поверхности.
#25 Нужен сжатый воздух для очистки резки?
Да. нужно воздушный
#26 Кто может скинуть схему подключения на него
Там питание и ШИМ — чего ещё подключать-то?
#27 Чтобы отрезать дерево 5 мм, расстояние модуля к дереву?
Около 50 мм
#28 Какой контроллер работает с лазером?
На рисунке 5 из 7 в рекламе в настоящее время определяется конфигурация pin out.
Electric Power
Modulation
0-12V TTL/PWM
Operating Current
Operating Voltage
Optical Output Power
Spare Parts Type
Laser Head
Voltage of Fans
Wavelength
Вес логистики
Каждая упаковка
Минимальная единица измерения
Название бренда
Laser Tree
Номер модели
sell_by_piece
Происхождение
Размер логистики — высота (см)
Размер логистики — длина (см)
Размер логистики — ширина (см)
Сертификация
Отзывы покупателей
Страна: TR Color: 450nm 80W Доставка: Standard Shipping 22.03.2021
Супер быстрая доставка. Честный и очень ответственный продавец. Быстро реагирует на сообщения. Продукт действительно мощный. 45 мм фиксированное фокусное расстояние.
Он может разрезать фанеру 8,5 мм со скоростью 120 мм/мин в один пасс. Он режет 3 мм толстой фанеры идеально в один Пасс с скоростью 400 мм/мин. Когда я установлю настройки растра своего принтера, он сможет сделать это идеально в градациях серого и заполняющих. Гравировка на хромированной пластине также очень успешно.
Источник: alichecker.info
Лазеры с Aли 80W — обман?
Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!
Войти
Уже есть аккаунт? Войти в систему.
Последние посетители 0 пользователей онлайн
Ни одного зарегистрированного пользователя не просматривает данную страницу
- IPS Theme by IPSFocus
- Политика конфиденциальности
- Обратная связь
- Уже зарегистрированы? Войти
- Регистрация
Главная
Активность
- Создать.
Важная информация
Мы разместили cookie-файлы на ваше устройство, чтобы помочь сделать этот сайт лучше. Вы можете изменить свои настройки cookie-файлов, или продолжить без изменения настроек.
Источник: www.chipmaker.ru
ИНТЕРЕСНО Про мега «мощные» (80W) лазеры для 3018
Много раз уже обсуждались «мощнейшие» лазеры для станка типа CNC3018
И что только не делают хитрые китайцы, чтобы привлечь наше с вами внимание и попытаться подзаработать на двух составляющих:
1. Не внимательность
2. Не компетентность
В общем хотел бы рассказать, что по общему мнению в настоящее время нет в наличии диодов с длиной волны 450nm более 5.5Ватт
Дальше начинается нагревалово нашего брата.
В общем не надо вестись на эти маркетинговые уловки типа этой
Внимательно смотрим на картинки:
И только на одной картинке мы видим про 10-оптических (мать его) Ваттах
И то это достигается установкой (данные не точные) двух 5W лазерных диодов в один корпус, которые сводятся в один оптический луч.
Поэтому и совет наш!
Внимательно смотрите на ОПТИЧЕСКУЮ мощность покупаемого лазера для своего станка, потому как купив даже 7.5W(что вроде как похоже на правду), Вы рискуете получить слабый 2.2Ваттный лазер.
И потом у Вас будет только один вопрос, «Почему я не могу прорезать фанеру 3-4 мм за 10 проходов?»
Писать про стоимость и про порядочных продавцов я не буду, потому как уже много раз на форуме говорилось и упоминалось кто и что и за сколько.
Темы из этой же категории
- Нужен Экономический совет! Ремонт или замена?
- Тест диодного лазера LT-40W-F23 на фанере
- Обзор лазера 80W (10W оптических)
- Программы для лазера. Кто чем пользуется?
- Импровизированный стол для резки диодным лазером
Сукин кот®
Сукин кот®
КОТЯРА
МОДЕРАТОР
- 16.02.2022
- Последнее редактирование: 16.02.2022
- #2
Последнее редактирование: 16.02.2022
Немного добавлю, про китайские Ватты. Итак, имеет место быть китайский модуль, на котором написано 30 Вт. Как это получается — очень просто. Питание модуля (не диода) 12 В, ток потребления 2,5 А. Правильно, 30 Ватт. Нет, не правильно. В модуле установлен линейный стабилизатор тока, при этом напряжение на самом диоде около 4 Вольт.
Считаем снова — потребляемая мощность диода равна 10 Ватт. Неплохо. Далее КПД диода, примерно 30%. В итоге оптическая мощность модуля не превысит 3,3 Вт. Но фанеру такой уже резать будет.
А вот 5-ти и 7 ваттные только для выжигания, т.к. на выходе там примерно 500 мВатт.
Ваши сообщения автоматически объединены: 16.02.2022
И то это достигается установкой (данные не точные) двух 5W лазерных диодов в один корпус, которые сводятся в один оптический луч.
Так делают Neje , у них 2 диода установлены под углом 90 град. Помимо увеличения мощности узла, подобная компоновка позволяет получить вместо «черточки» квадрат, который более эффективен после фокусировки.
Efenia
Efenia
ЗНАЕТ ЧТО ГОВОРИТ
НАШ ЧЕЛОВЕК
Много раз уже обсуждались «мощнейшие» лазеры для станка типа CNC3018
И что только не делают хитрые китайцы, чтобы привлечь наше с вами внимание и попытаться подзаработать на двух составляющих:
1. Не внимательность
2. Не компетентность
В общем хотел бы рассказать, что по общему мнению в настоящее время нет в наличии диодов с длиной волны 450nm более 5.5Ватт
Дальше начинается нагревалово нашего брата.
В общем не надо вестись на эти маркетинговые уловки типа этой
Внимательно смотрим на картинки:
И только на одной картинке мы видим про 10-оптических (мать его) Ваттах
И то это достигается установкой (данные не точные) двух 5W лазерных диодов в один корпус, которые сводятся в один оптический луч.
Поэтому и совет наш!
Внимательно смотрите на ОПТИЧЕСКУЮ мощность покупаемого лазера для своего станка, потому как купив даже 7.5W(что вроде как похоже на правду), Вы рискуете получить слабый 2.2Ваттный лазер.
И потом у Вас будет только один вопрос, «Почему я не могу прорезать фанеру 3-4 мм за 10 проходов?»
Писать про стоимость и про порядочных продавцов я не буду, потому как уже много раз на форуме говорилось и упоминалось кто и что и за сколько.
А что уже 80 Вт появились? Вот я » темный» думал что 40Вт уже предел. Смысл диодного лазера в 80 Вт , если 40Вт СО2 все равно мощнее, да и по стоимости уже не слишком дорогой при сравнении.
Источник: cnc3018.ru
