Привет, друзья!
На днях собрал «лабораторник» (блок питания с изменением напряжения) из старого блока питания от компьютера на 200 Вт, замечательная и нужная вещь, но при смене напряжения нужна информативность по току и напряжению.
Заказал световой индикатор на Aliexpress, но к пришедшему индикатору не прилагается инструкция по его подключению, пришлось изучать этот вопрос самому.
Поэтому для вас снял Видеоролик, нарисовал электро-схемы подключения.
Может вам пригодиться, а нет у самого будет шпаргалка на всякий случай.

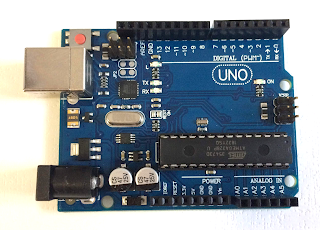

Лабораторный блок питания вещь необходимая если у вас есть хотя бы небольшая тяга к познанию электроники и тем более если слово ARDUINO, вам что-то говорит.
Лабораторный блок питания с Алиэкспресс , полная версия событий
С помощью этого приспособления можно менять напряжение и силу тока по вашим потребностям для ваших экспериментов.
С блоком питания особо заморачиваться не стал, взял, что было под рукой, точнее в кладовке.
Источник питания от старого компьютера на 200 Вт, такие сейчас не используют и если очень нужно, можно взять в сервисном центре по ремонту компьютеров за символическую цену.
У меня же он просто валялся без дела, а выбрасывать не поднималась рука, вот и пригодился.
Выпаял все ненужные шлейфы, оставил только 3 провода:
- Черный — (минус)
- Красный +5В
- Желтый +12В
Осталось подключить световой индикатор с Aliexpress и лабораторный блок питания готов.
Как я его устанавливал, рассказывать не буду, все это можно посмотреть в видеоролике. Остановлюсь на его подключении немного подробнее, так-как есть нюансы.
Заказал я вольтамперметр вот такой на Aliexpress.
Но когда его установил, понял, что мне нужен более точный прибор (по крайней мере по амперам) и заказал другой.
По силе тока (амперам) — это более точный прибор, у верхнего «грубая» шкала, но решать конечно же вам, какой вольтамперметр нужен.
Теперь перейдем к самой схеме подключения вольтамперметра.
Подключают его двумя способами.
Способ №1.
Подключается по этой схеме если напряжения вашего блока питания менее 30 Вольт.
Блок питания GD-A3010 от GVDA
Толстыми проводами нарисованы, толстые провода вольтамперметра.
Способ №2.
Подключение схемы если напряжение блока питания больше 30 Вольт, но в этом случае вам придется докупить еще один модуль-стабилизатор для понижения напряжения или искать альтернативный источник питания до 30 Вольт.
Или использовать батарейку, как в моем видеоролике (в качестве примера).
Но вы же надеюсь не хотите постоянно менять батарейку?
Понижающий модуль-стабилизатор можно купить здесь:
Наверное на этом статью можно и закончить, надеюсь все было понятно.
Если, что-то осталось не понятным, пишите комментарии с вашими вопросами, но прежде посмотрите ВИДЕОРОЛИК, может в нем есть ответы на ваши вопросы.
