Всем привет.
Что нам понадобится: кнопки с Алиэкспресс, и шлейф от турбо версии.
Покажу все в фото. Сложного нет ни чего.
Полный размер

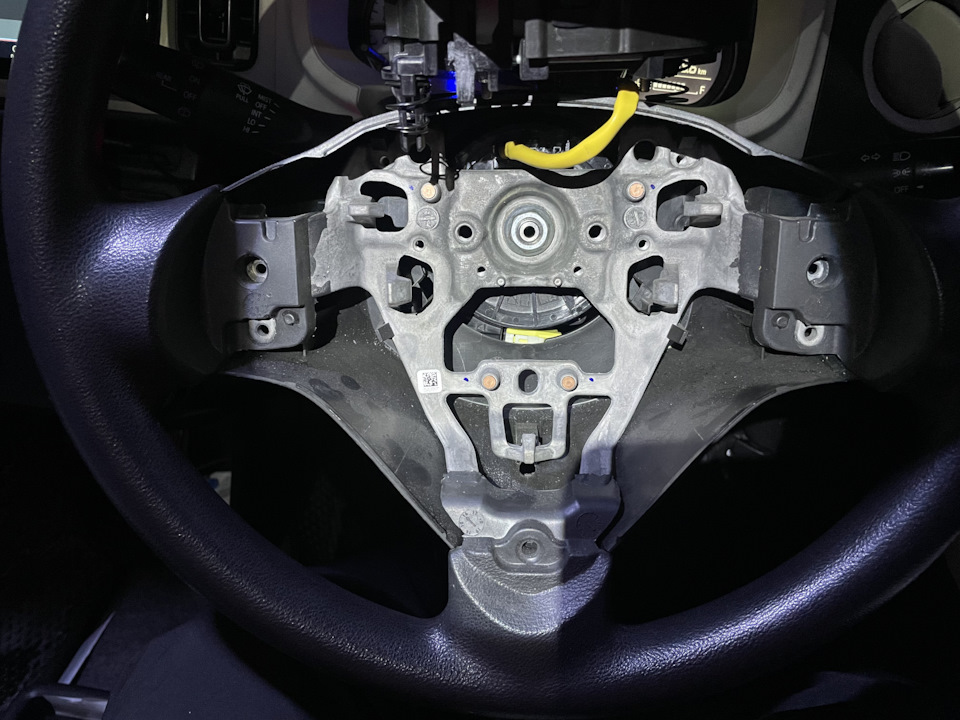

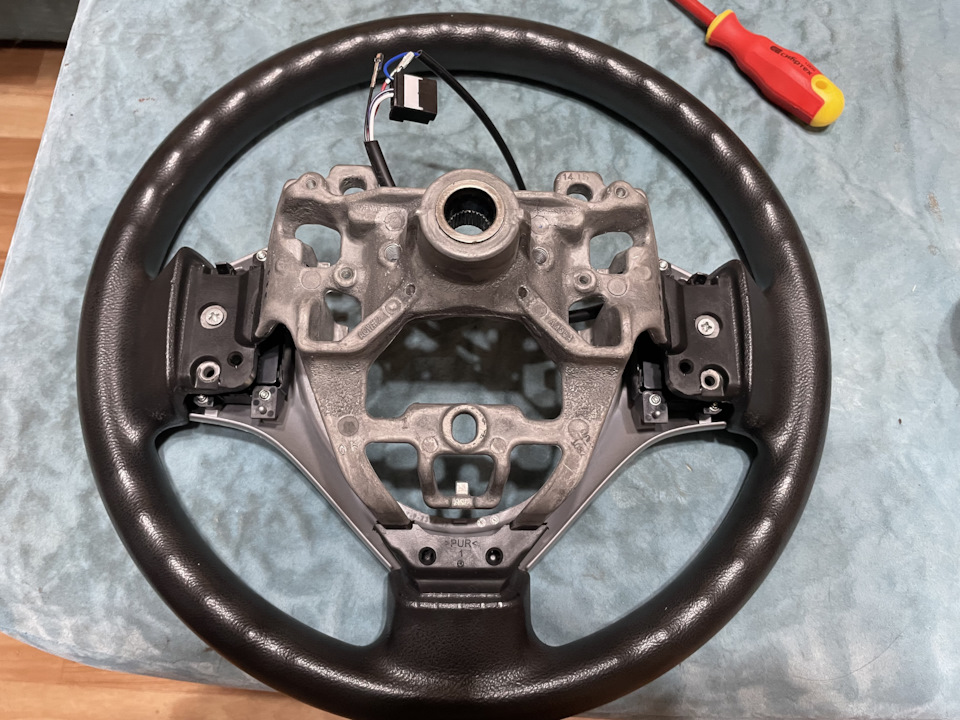

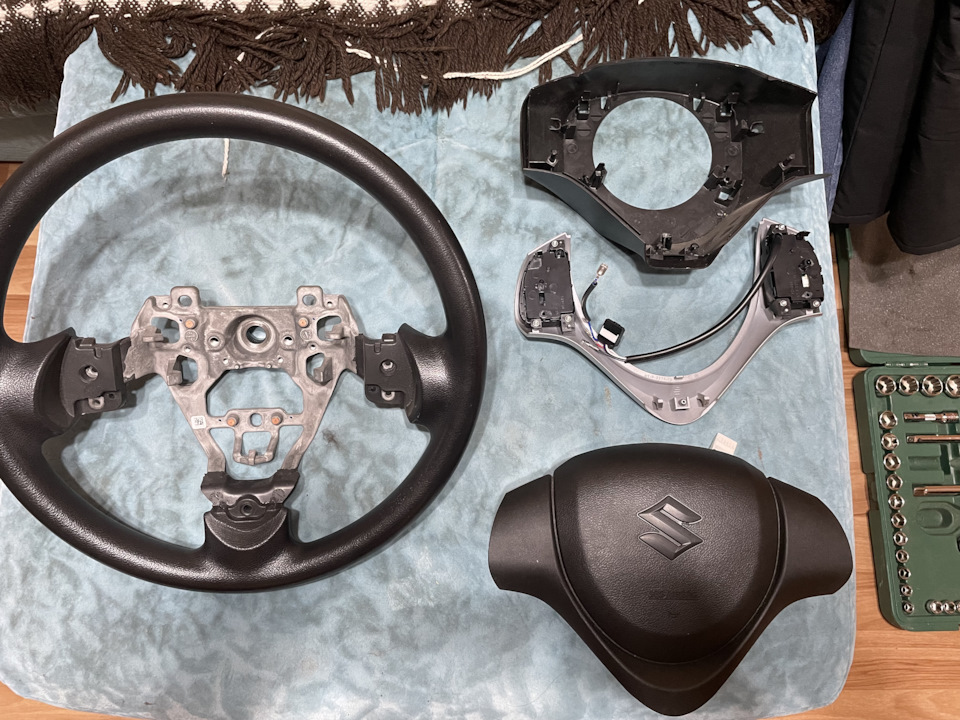

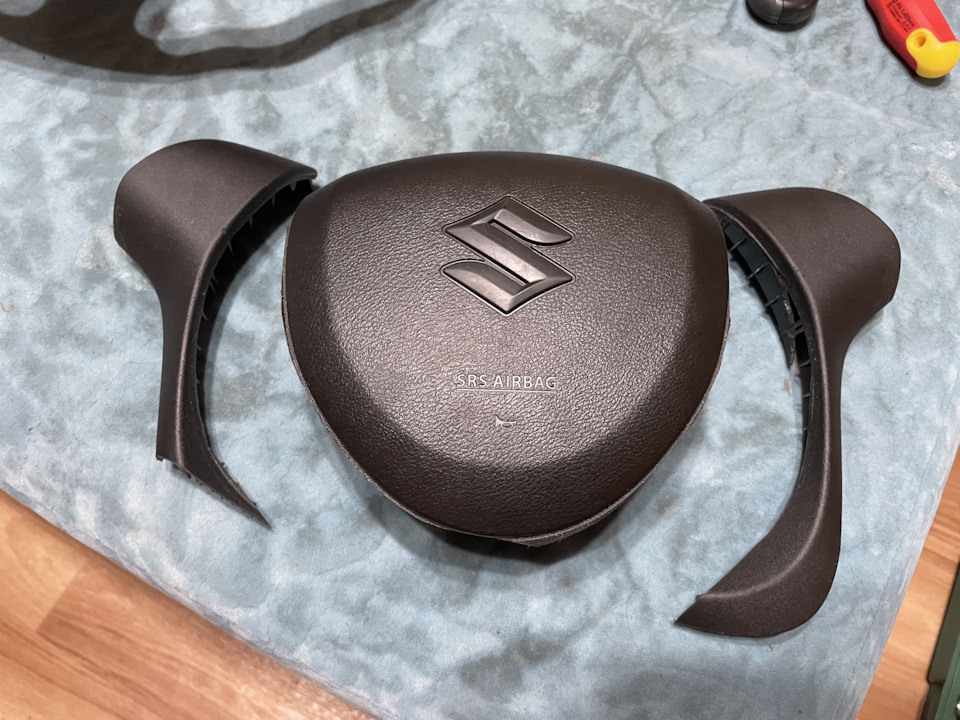

Разбираем руль.
Полный размер

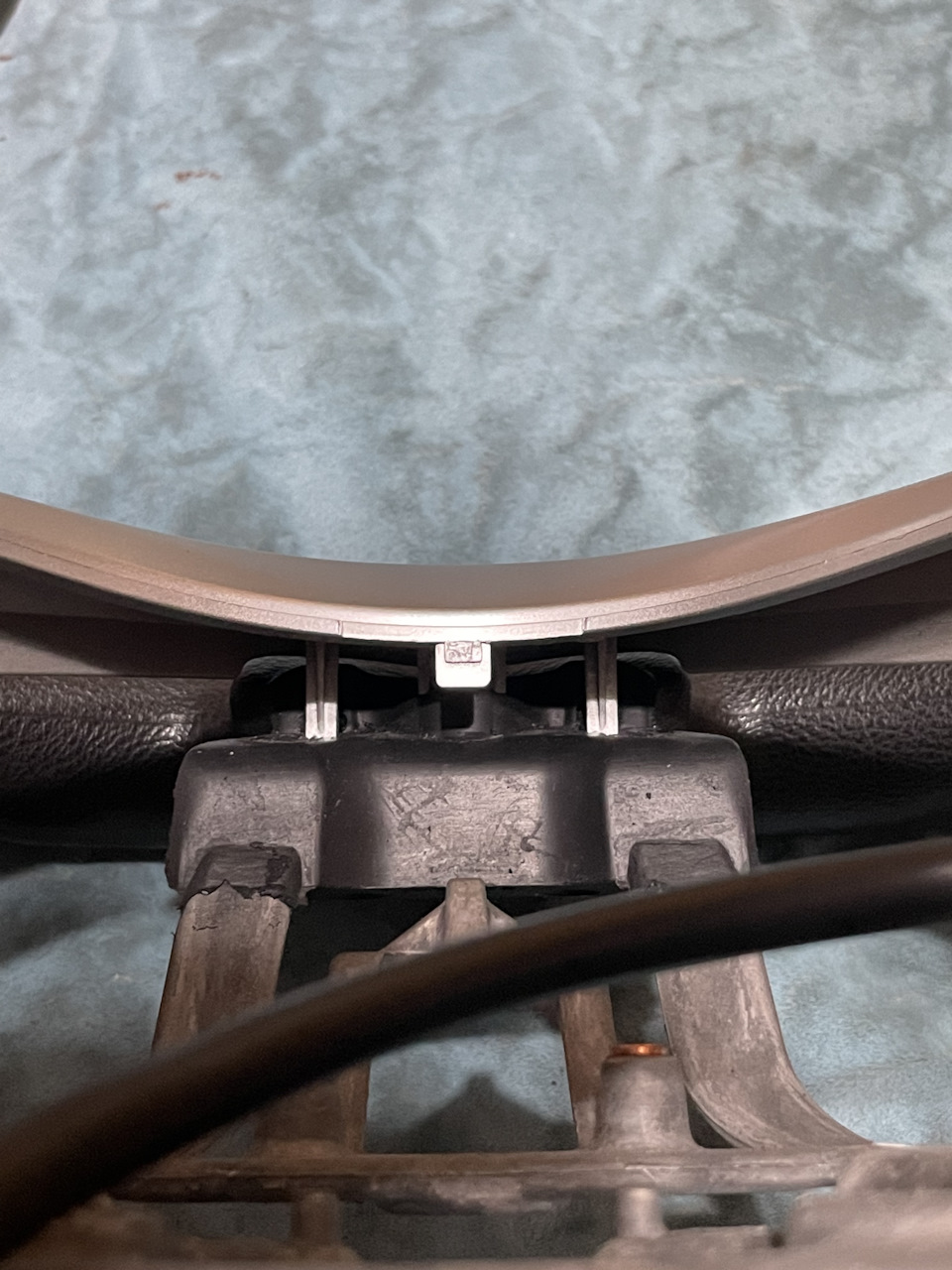

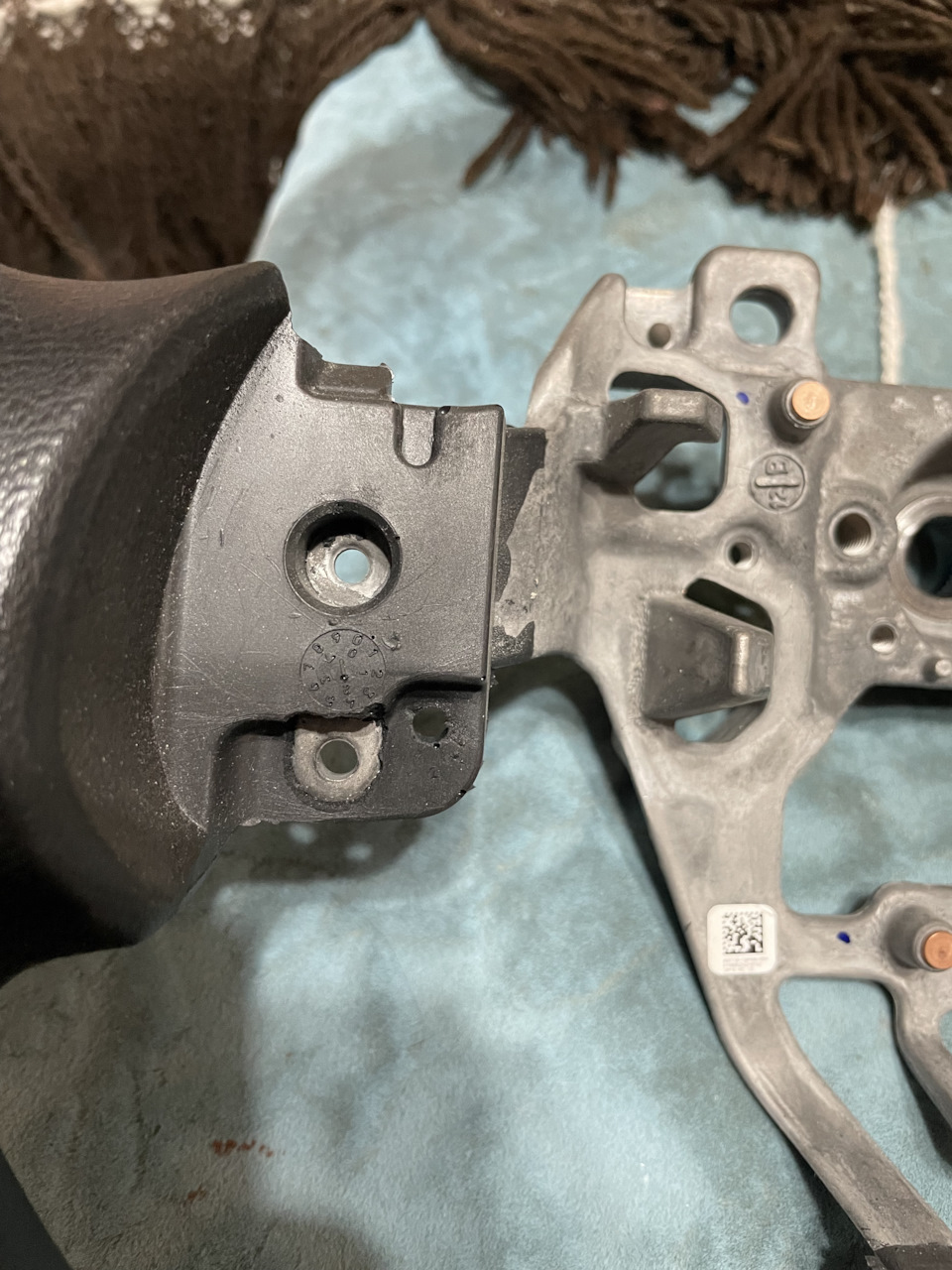

Нам нужно просверлить в этих местах 2 отверстия. Сверлил просто сверлом по дереву. Диаметр примерный зубцу пластика защелки.
Полный размер
Фото как идет по стоку.
Выключатель массы для мотоцикла с AliExpress
Полный размер
Полный размер

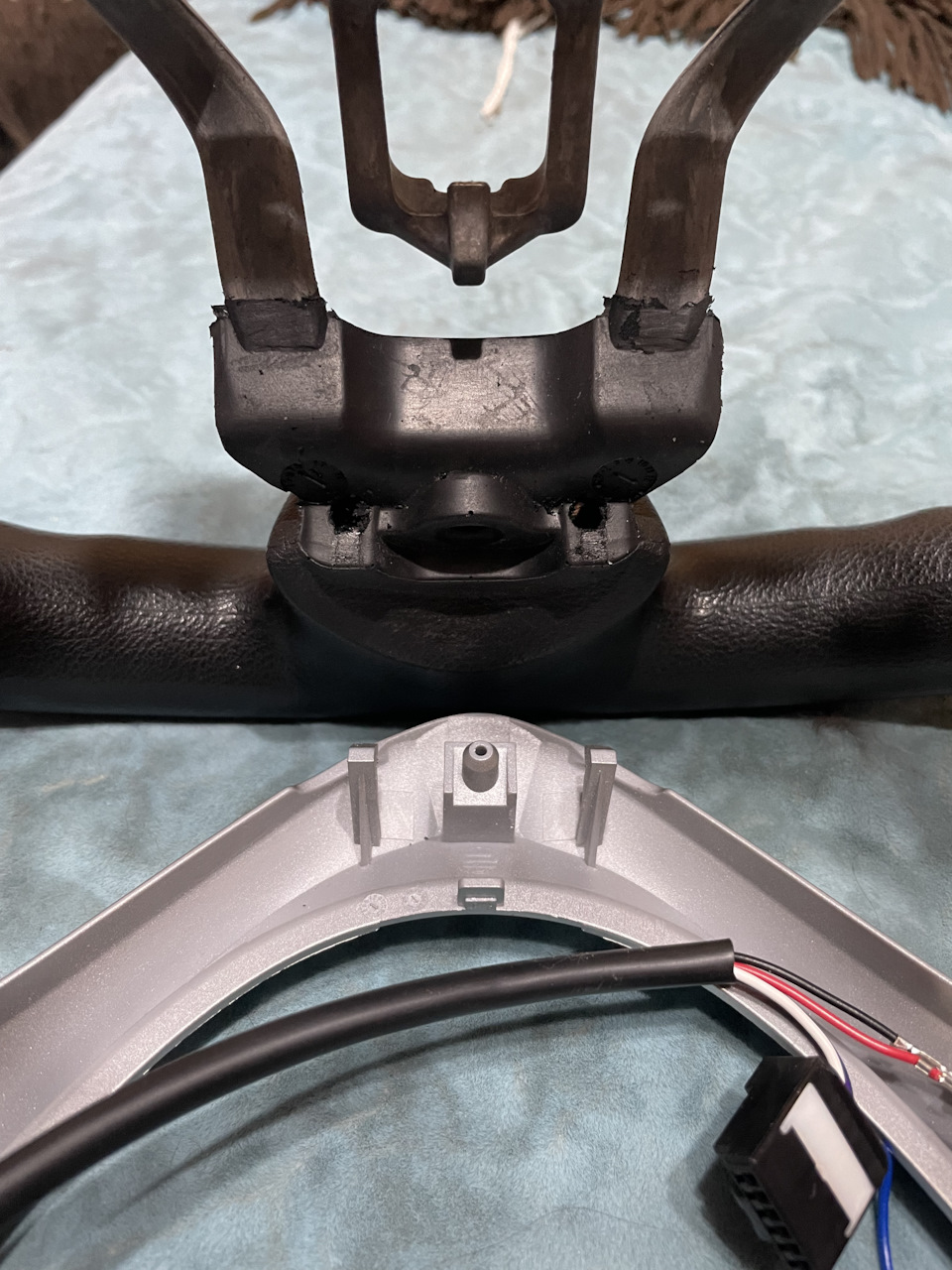

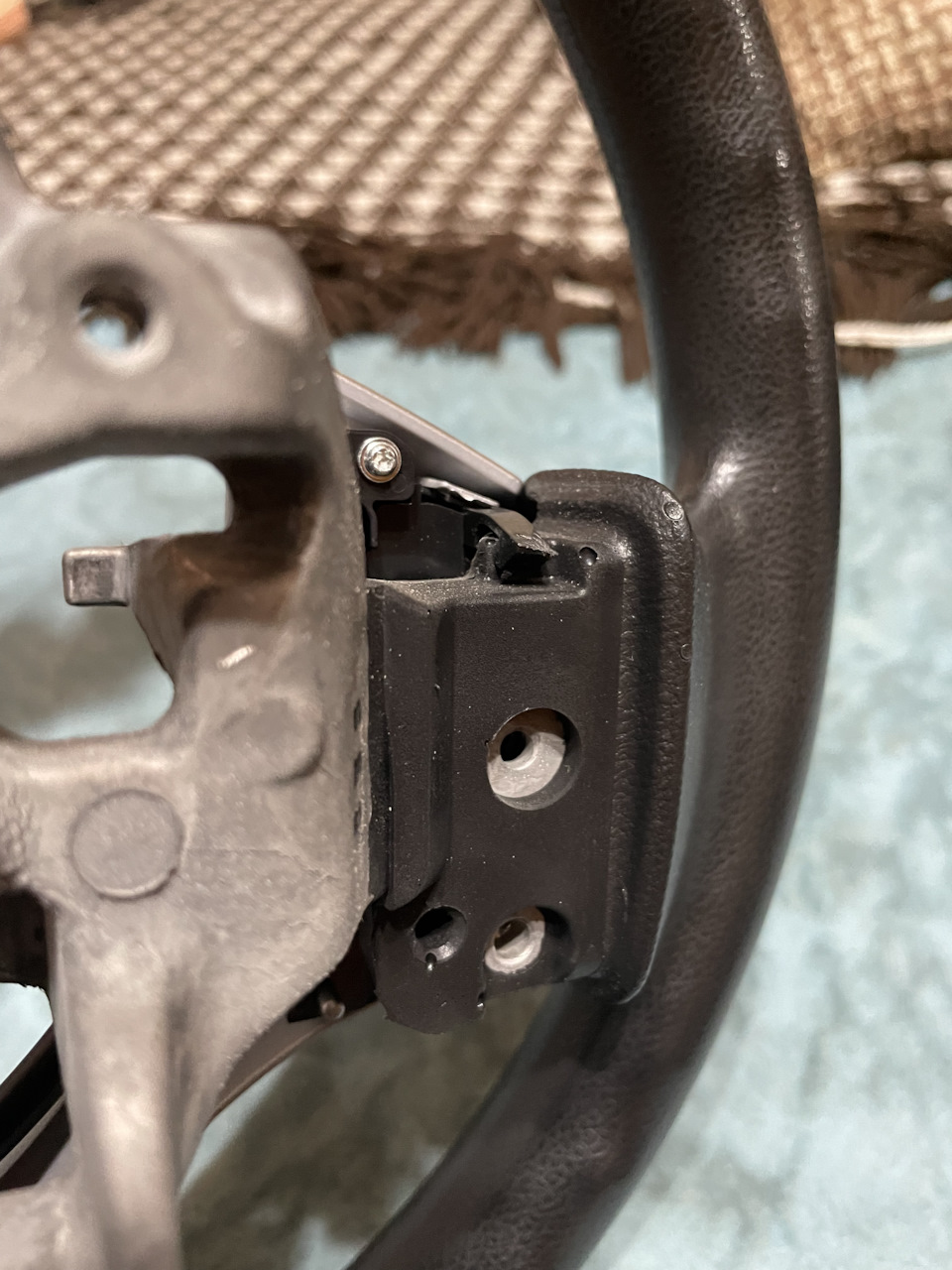

Отверстия чтоб закрепить болтами в руле есть.
Полный размер

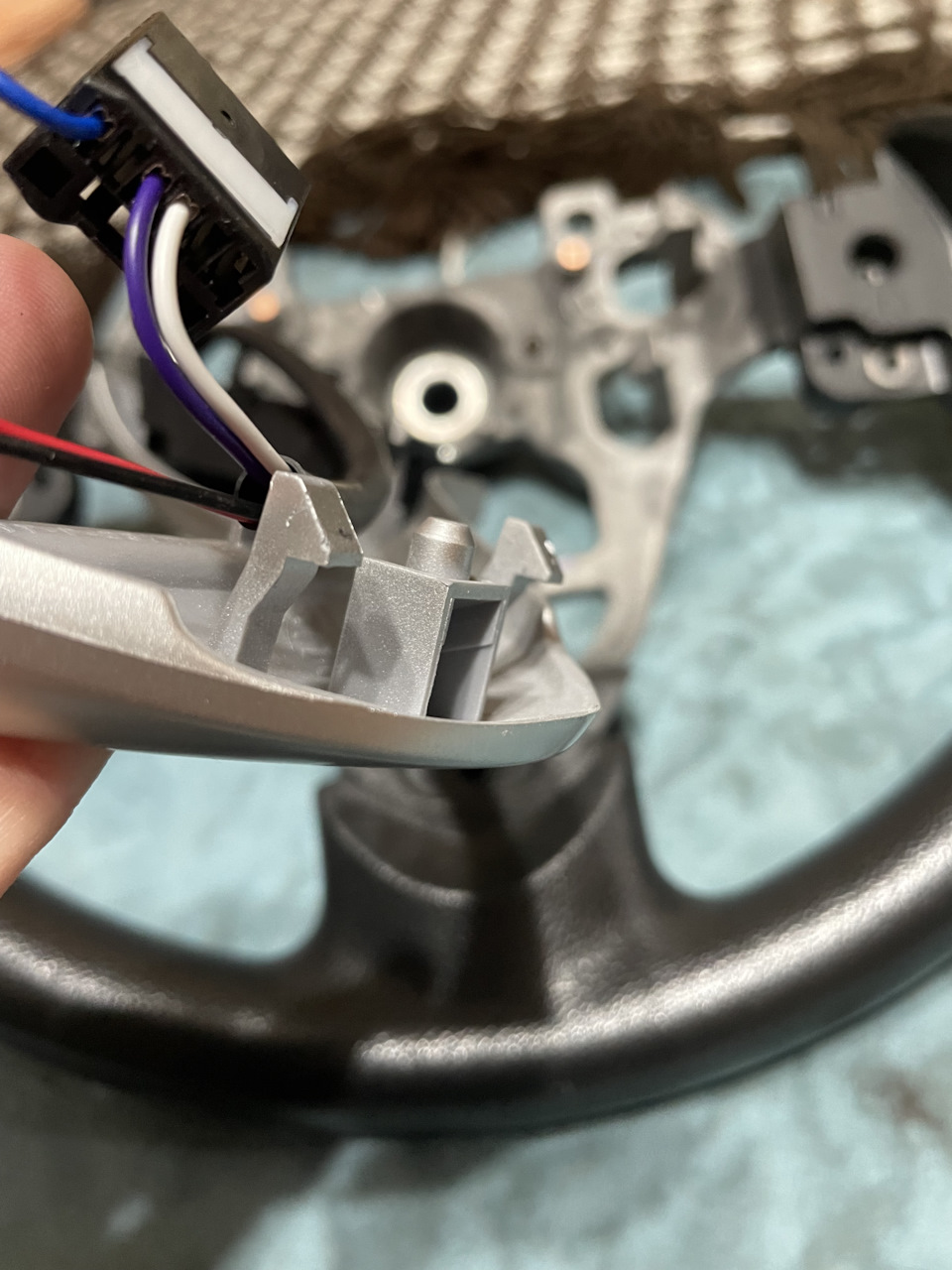

Сверху на кнопках есть защелки.
Полный размер
Полный размер
Полный размер

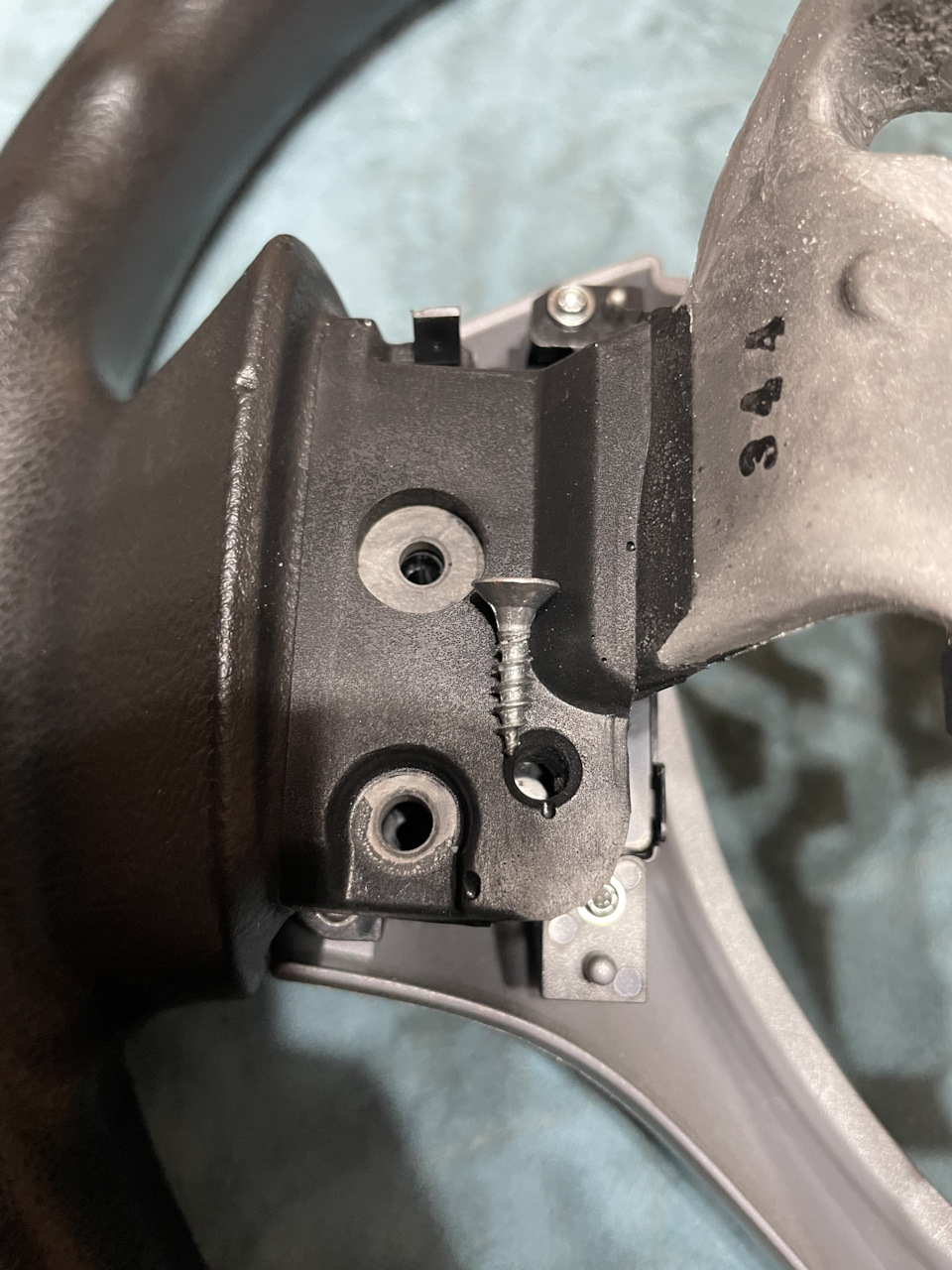

Подобрал дома подходящий саморез.
Полный размер
Ну и прикрутил.
Полный размер

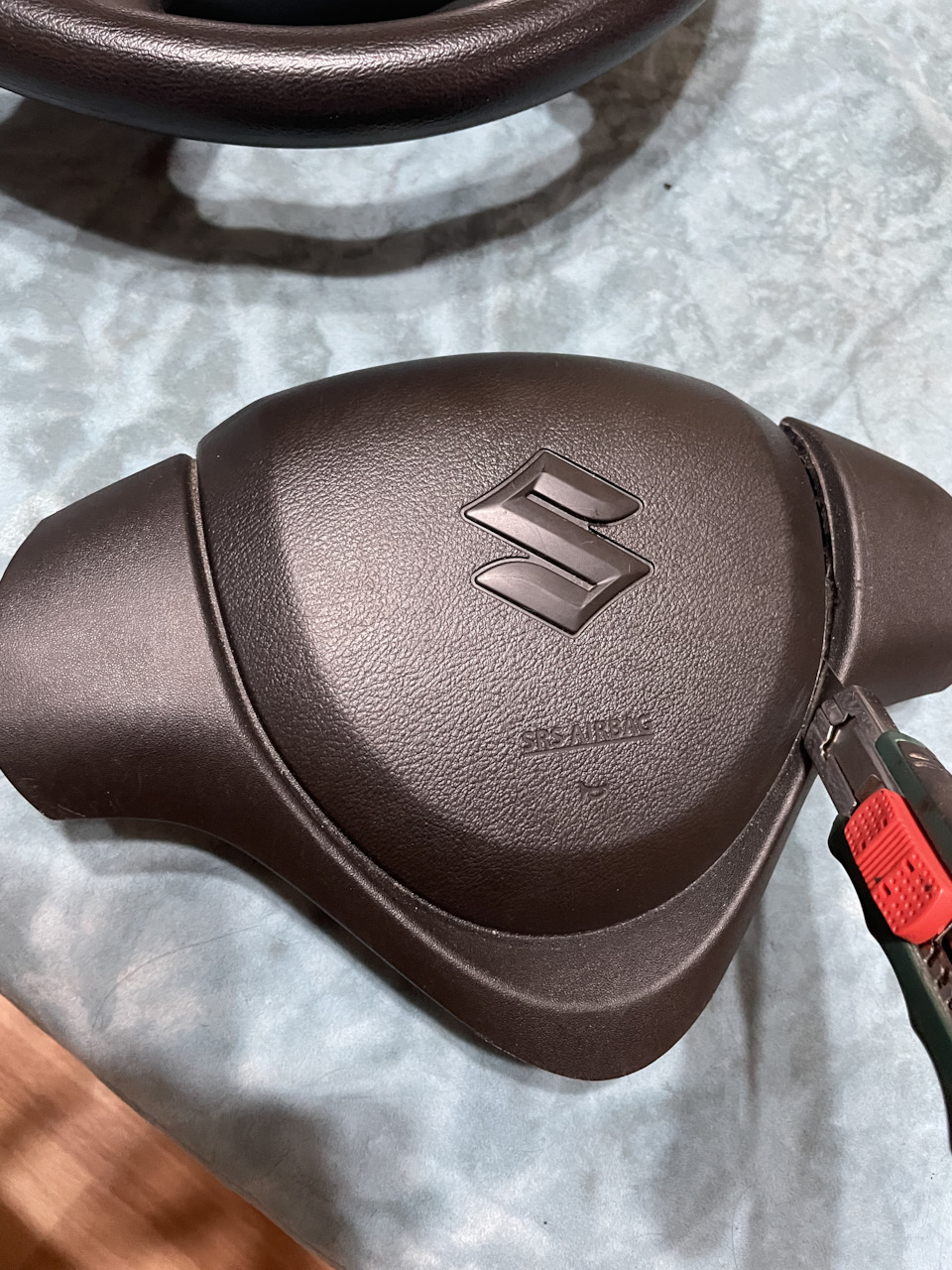

Далее нам нужно обрезать подушку. Берем канцелярский нож и погнали.
Полный размер
Полный размер

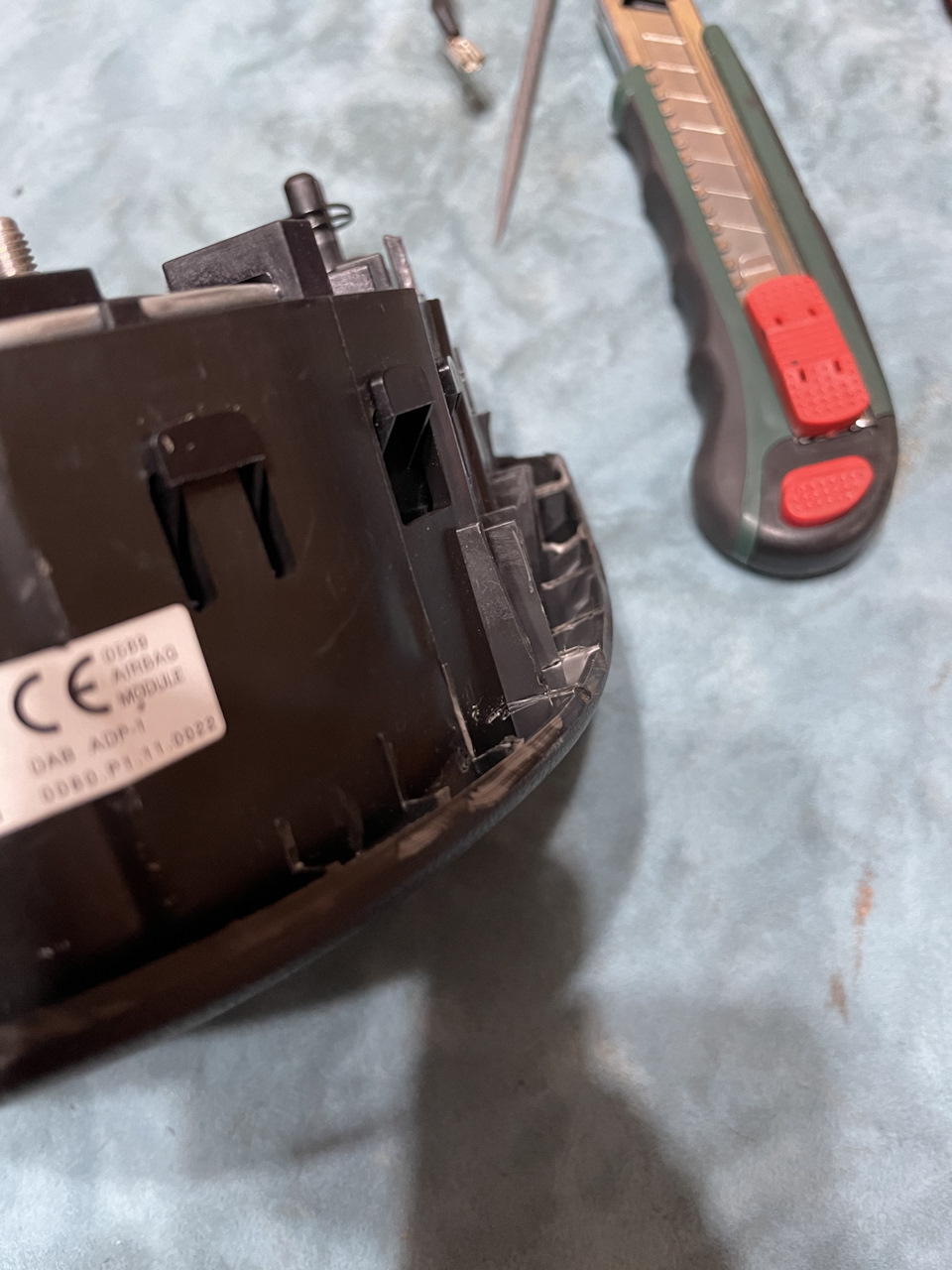

Тут обязательно нужно убрать лишний пластик в глубину.
Полный размер
Берем свой шлейф. И снимаем с него датчик положения руля. Я брал турбо шлейф без него.
Кнопка/прерыватель для мотоциклов с сайта AliExpress !!!
Полный размер

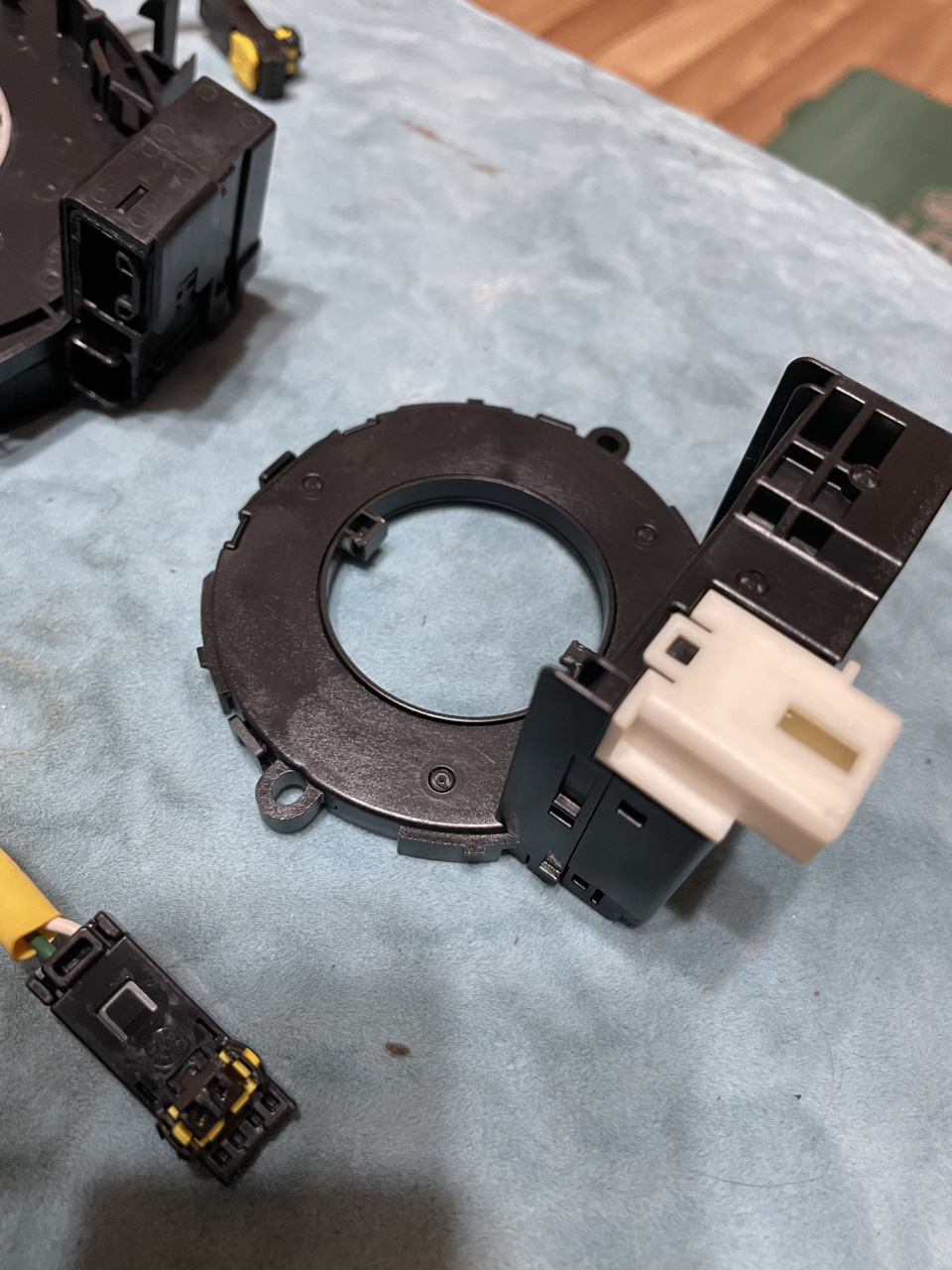

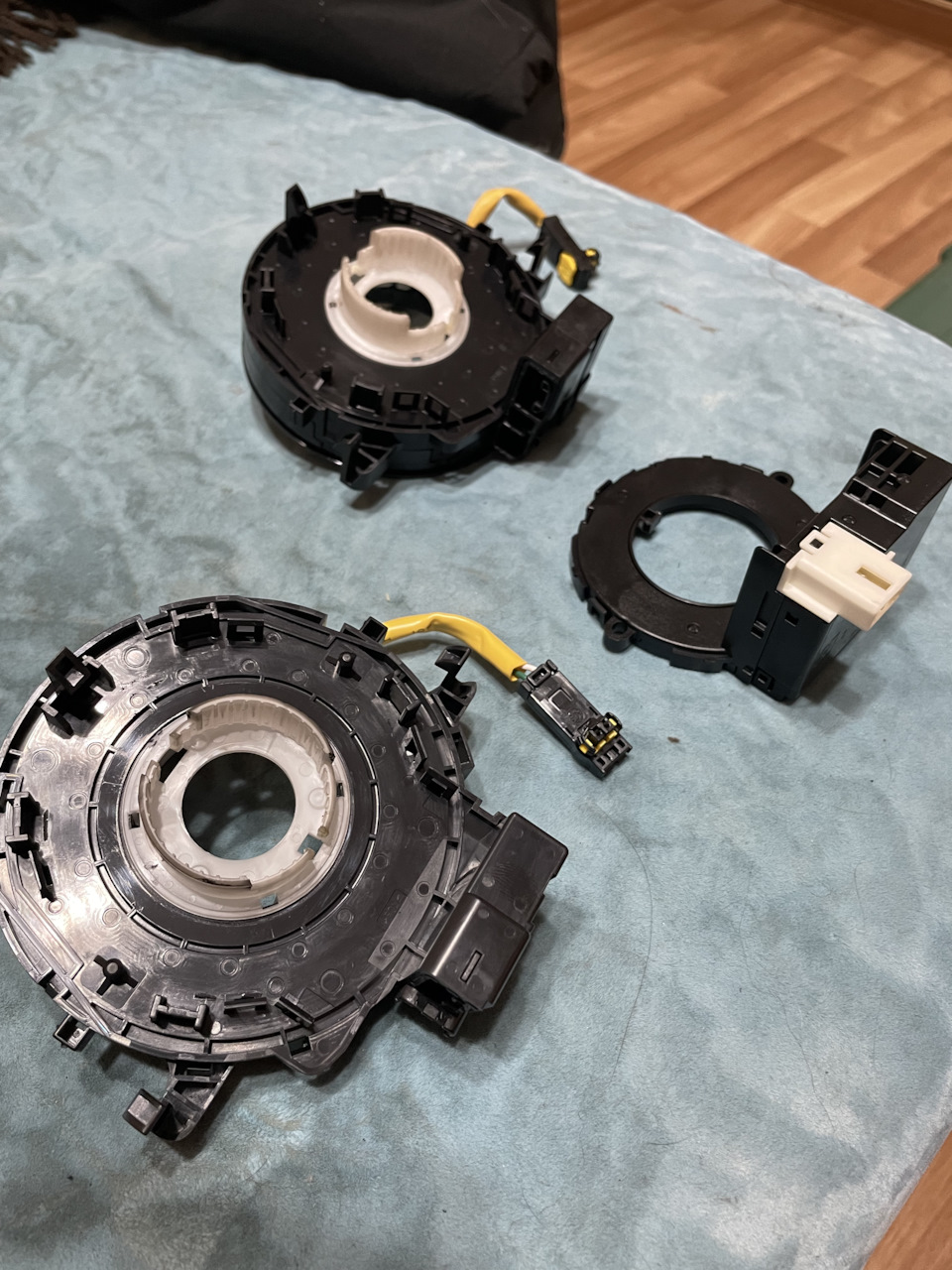

Так выглядит датчик положения руля. Обязательно перед снятием отцентровать(имитируя руль прямо) чтоб не сбить. И так же ставим его на новый шлейф!
Полный размер

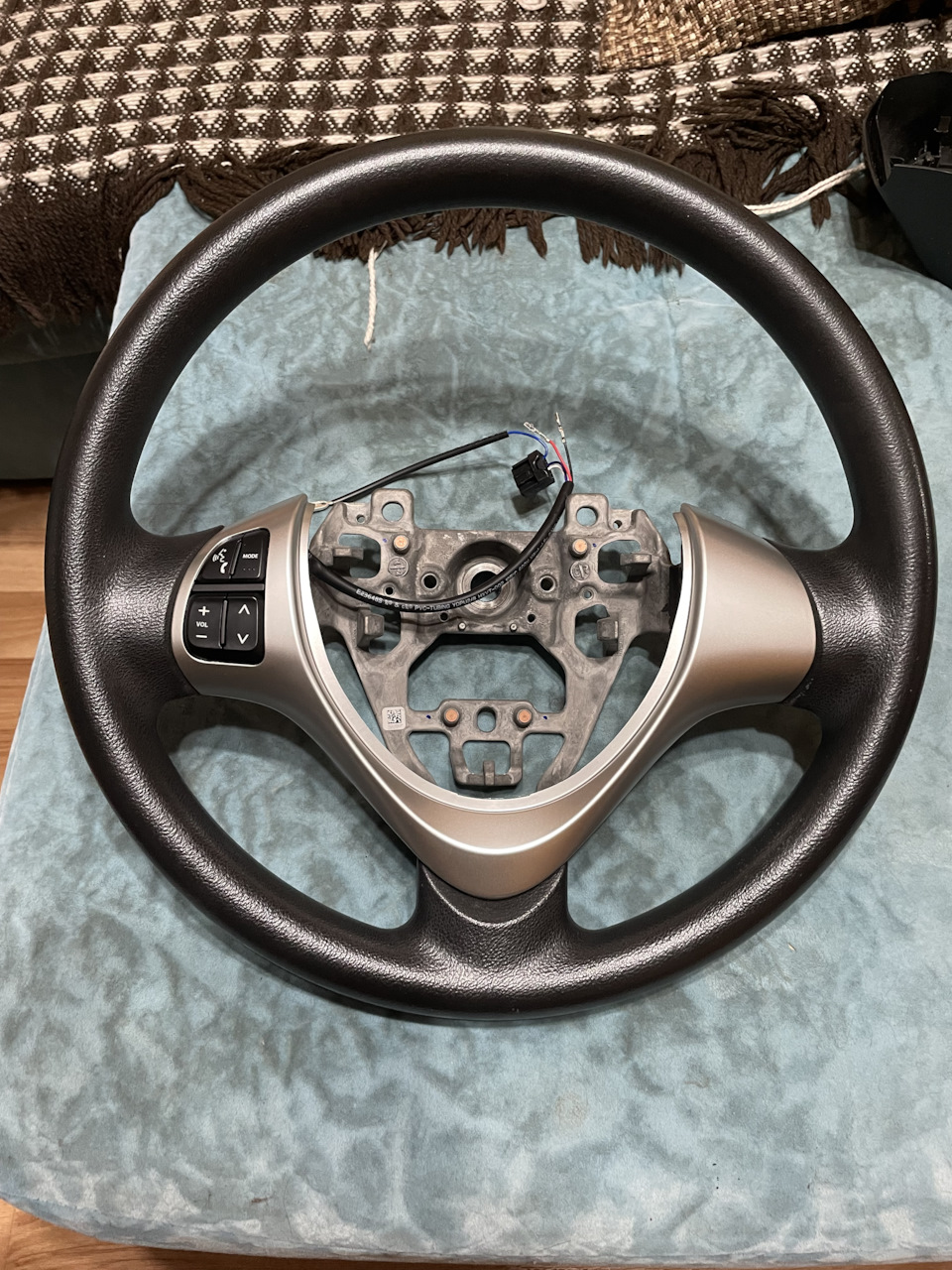

Турбо в сборе. Стал ни чем отличаться от моего. Только пины есть все.
Полный размер

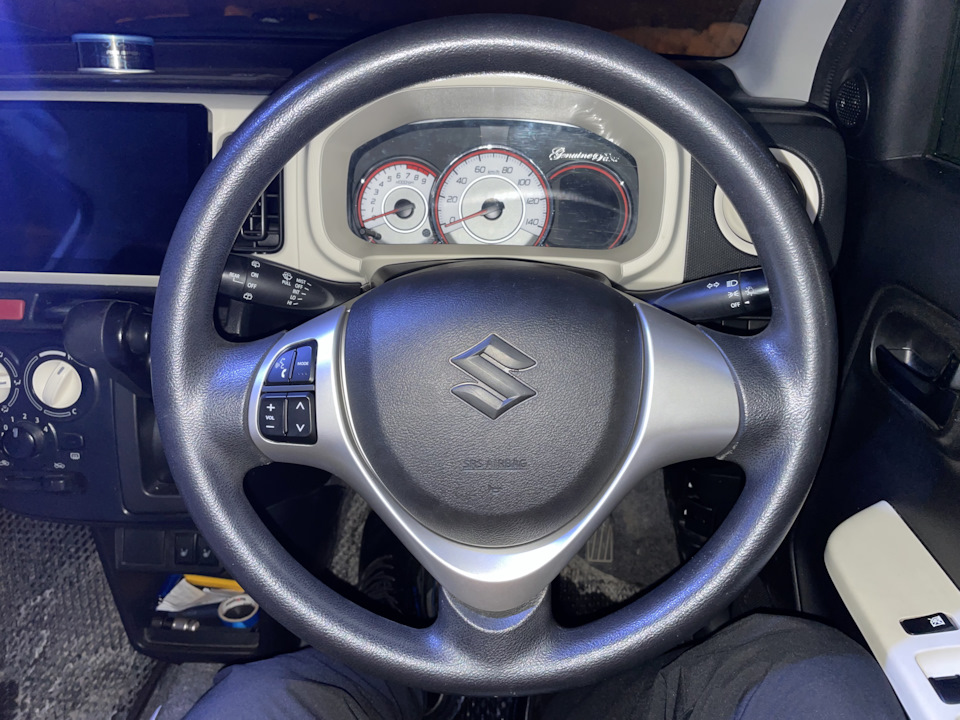

Идем в машину и все собираем обратно.
Полный размер
Полный размер
Сделал рапиновку для себя.

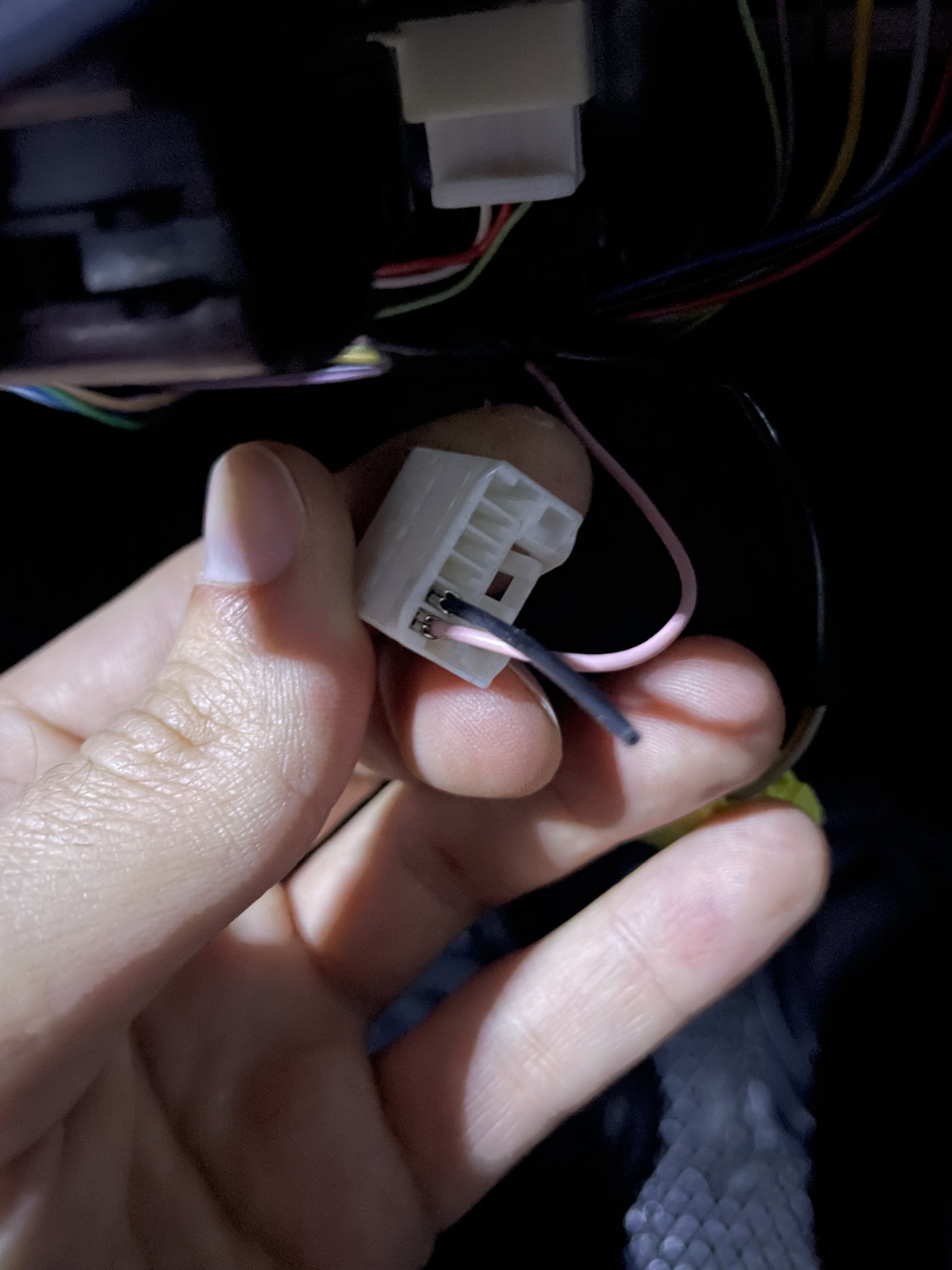

Осталось взять несколько пинов и подключить под рулем.
Полный размер
Питание на подцветку и протянуть провода до магнитофона. Сделаю запись об этом. Собственно все.
