На сколько заявленные характеристики соответствуют?
Посмотрел в других инэт магазинах и обнаружил, что зачастую там продают те же модули, но цена порой на порядок отличается. А если нет разницы.
Заказывал пару блоков питания,терморегуляторы REX-100,драйвер для светодиодной ленты.Может мне конечно пока везет,качество изделий,которые мне присылали,нормальное.Всегда смотрю на репутацию продавца,отзывы и стараюсь очень дешевые не заказывать.
Я тоже покупал и покупаю блоки на Али и Ибее, пару раз присылали явно халтурные варианты, в том числе для светодиодной ленты, но оно реально работает, хоть и мигает. Просто надо закладывать запас на силовые цепи. Но большинство плат — как обещано, но они основаны на силовых модулях с паспортными данными — с ними проблем нет.
ТОП 5: Лучшие лабораторные блоки питания с Алиэкспресс — Источники питания постоянного тока
Импульсный или трансформаторный? Сравниваем лабораторные блоки питания
Много чего из электроники и компонентов,включая БП и драйвера,заказывал и заказываю на «Али»..-вполне достойное качество и ценники,но, требуещие, иной раз,внимательного изучения характеристик и возможностей.Весьма и весьма в этом помогают обзоры на этом сайте:
Почитав обзоры,всегда имею представление о плюсах и минусах конкретного блокадевайса,и всегда нахожу именно то,о чём не жалею впоследствии.
Постоянно заказываю с али электронику этой тематики:
Очень и очень доволен.
Получил несколько модулей. Попробовал. приятно удивлён. Качество сборки хорошее, работают прекрасно, стоят копейки! На одном из модулей есть встроенный вольтметр. погрешность (относительно 2х мультиметров) + 0,1-0,2 В. Стабилизация очень точная. Даже «малыши» работают на 5+. выставил выходное 3,0 В, а входное гонял от 6 до 11В, при этом выходное без изменений.
Откровенно удивляет жадность Российских продавцов, которые продают тут эти блоки реально в 5, а то и 10 раз дороже!
Мегавольт. написал:
Получил несколько модулей. Попробовал. приятно удивлён. Качество сборки хорошее, работают прекрасно, стоят копейки! На одном из модулей есть встроенный вольтметр. погрешность (относительно 2х мультиметров) + 0,1-0,2 В. Стабилизация очень точная. Даже «малыши» работают на 5+. выставил выходное 3,0 В, а входное гонял от 6 до 11В, при этом выходное без изменений.
Откровенно удивляет жадность Российских продавцов, которые продают тут эти блоки реально в 5, а то и 10 раз дороже!
Блок питания на 144W за 8$ c Aliexpress — ЖЁСТКИЕ испытания дешевого БП из Китая
Мегавольт. ,
Давно выписываю блоки и детали, можно конечно нарваться, но не попадал. Блоков на выписывал штук 150, может больше, у всех один недостаток, завышают мощность, а так вполне нормальные и выглядят аккуратно, делать самому, муторно и дороже.
Источник: mastergrad.com
Как выбрать блок питания для светодиодной ленты на Aliexpress
Полагаю, что если вы читаете эту статью, то в предыдущем материале “ Как выбрать и заказать светодиодную ленту на Aliexpress “ вы уже определились какая лента вам нужна и знаете ее напряжение и мощность (или потребляемый ток). Из этого и будем исходить.
Блок питания сразу выбирайте с запасом по мощности не менее 30%. Да, в идеальных условиях импульсные блоки питания лучше всего работают при нагрузке 90-95%. Но, во-первых, мы говорим о китайских блоках питания, в которых о мощности, наверняка приврали. Во-вторых, все компоненты со временем стареют, и мощность блока будет постепенно падать.
В принципе, на Aliexpress не мало уже готовых комплектов из ленты, блока питания и иногда даже контроллера с пультом дистанционного управления. Но я лично предпочитаю покупать все по отдельности и иметь некоторый запас по мощности и более качественные блоки питания, хотя это выходит немного дороже.
Далее по тексту все картинки кликабельны и ссылки ведут на описанные товары.

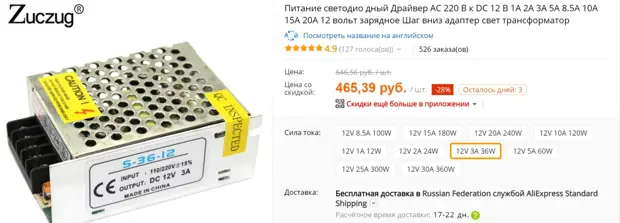

Блоки питания на 12 Вольт
Самая популярная группа. Если ваша лента не очень мощная и потребляет не более 5-6 Ампер, то выбор блоков питания весьма велик.

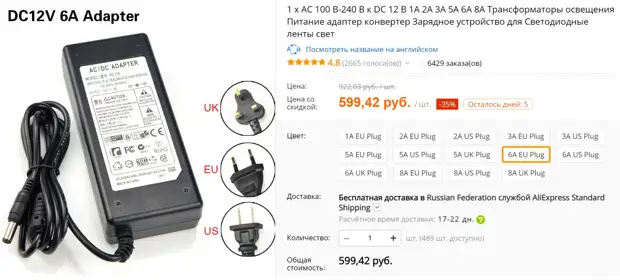

Можно брать блоки питания в корпусе как у зарядок для ноутбуков.

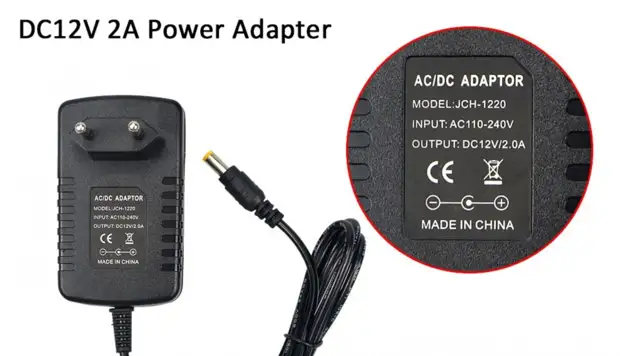

Если лента совсем маломощная, то даже в корпусе как старые зарядки для телефонов

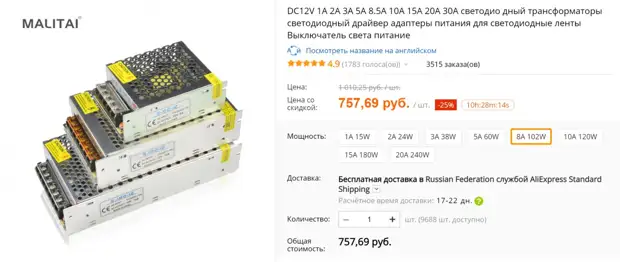

Но для мощных лент, с потреблением 10 Ампер и более блоки питания могут быть только в специальных корпусах с хорошей вентиляцией. Маломощные блоки питания тоже могут быть в подобных корпусах, тут вы сами решаете какой корпус вам удобней.
Выбор блока определяется и местом, где вы хотите его разместить. Желательно, чтобы блок питания располагался как можно ближе к самой ленте, особенно это важно для мощных лент.
И не забывайте о толщине проводов от блока питания до ленты) все же для токов в 10 Ампер сечение подводящего провода должно быть 0,75мм2.
Блоки питания на 24 Вольта
В этой категории выбор чуть меньше.

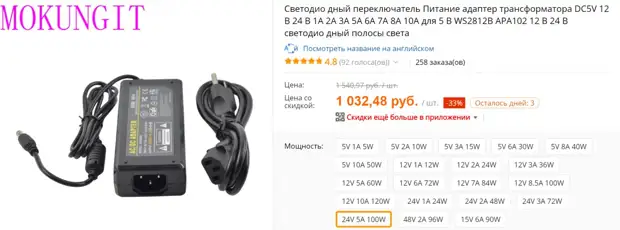

Есть также блоки питания в корпусах как у зарядок для ноутбуков. Хотя это уже становится опасно, все же блок питания на 100 Вт и неслабо греется и должен иметь приличную вентиляцию.

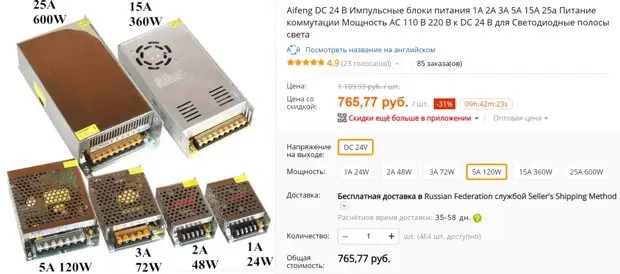

И в вентилируемых, полуоткрытых корпусах.
Обращайте внимание, что некоторые блоки питания в таких корпусах, особенно самые мощные, могут иметь активное охлаждение (то есть вентилятор), который обычно маленький и очень шумный.
Подключение ленты к блоку питания
Выбирая ленту, обращайте внимание как оконцован ее хвост, и соответственно выбирайте блок питания с таким же разъемом. Приведенные выше блоки питания в пластиковых корпусах уже имеют цилиндрический разъем диаметром 5,5мм для подключения к ленте. А вот блоки в промышленных корпусах только клеммную колодку
Но, учитывайте, что только маломощные, до 5А ленты, можно запитывать через цилиндрические разъемы. Ленты на большие токи уже желательно или припаять или подключить через клеммную колодку.
Для подключения к блоку питания с ноутбучного типа на ленту можно прикрутить советующий разъем, стоит он недорого.
Контроллеры
И еще немного об управлении светодиодными лентами.

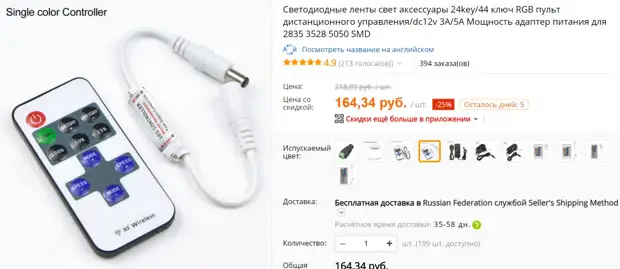

Вот, например, простейший контроллер с дистанционным пультом. Позволяет включать/выключать ленту управлять яркостью. Дешев, но подходит только для самых маломощных лент и может срабатывать от электрических помех.

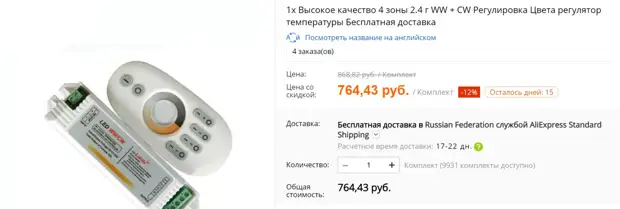

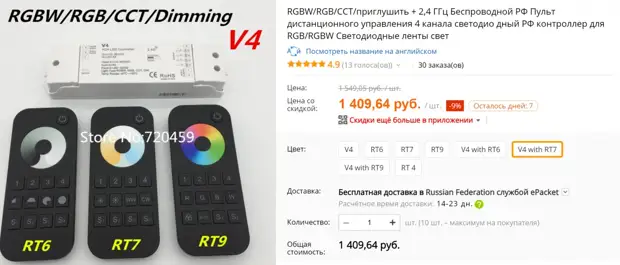

Хороший контроллер стоит достаточно дорого. Но, может управлять уже двумя или четырьмя отдельными лентами и он позволяет для каждой персонально задавать яркость. Котроллер может также работать с двухцветными лентами, с изменяемой цветовой температурой. Пульт такого контроллера работает на частоте 2,4ГГц и помехам уже не подвержен.

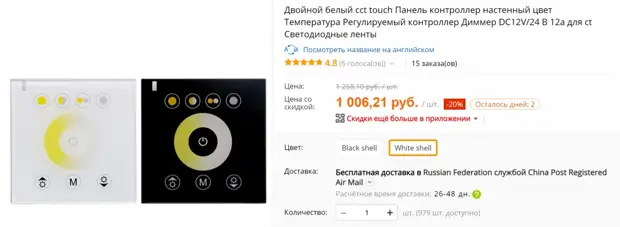

Контролеры могут быть выполнены и в виде привычных настенных выключателей.
И несколько примеров, как выбирать блок питания для ленты

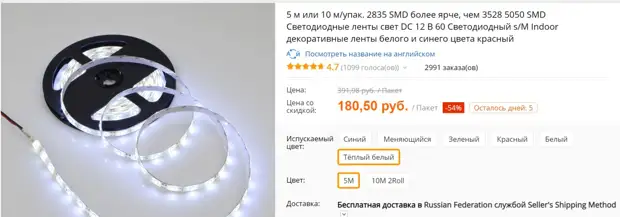

Берем несколько лент из прошлой статьи, например, самая простая, типа 2835.

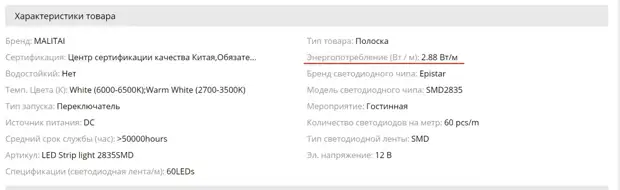

В описании ленты находим ее мощность: 2,88 Вт/метр.
Значит на пять метров ленты потребуется блок питания мощностью не менее 15 Ватт. Но, если принять еще небольшой запас, то блока питания 12 Вольт, 2 Ампера будет более чем достаточно.

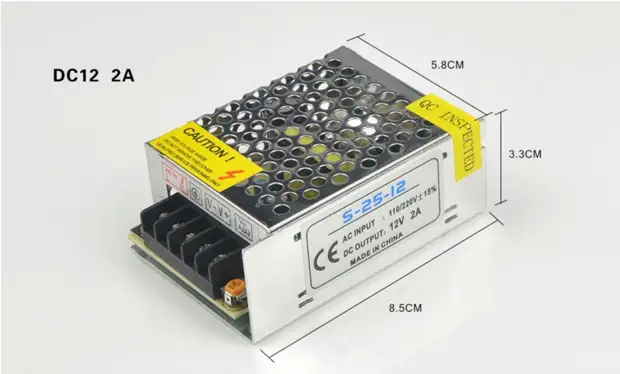

Соответственно блок питания будет либо таким

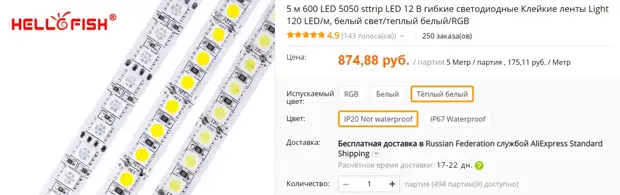

Более мощная лента на диодах типа 5050
В описание находим, что производитель рекомендует для этой ленты блок питания 40-65Вт.
Т.е. блок питания на 12 Вольт, 6 Ампер будет в самый раз

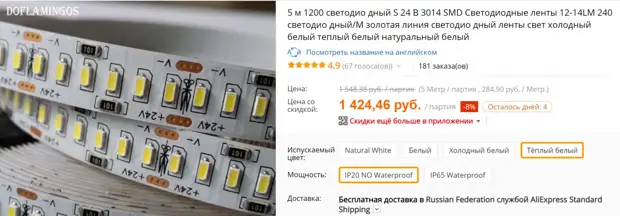

Ну и самая мощная лента из прошлой статьи
Потребует блока питания на 24 Вольта мощностью минимум 300 Ватт. Это уже будет довольно массивный блок, обязательно с активным охлаждением ( вентилятором).
Ну, и для примера рассмотрим что минимально потребуется для подключения ленты с изменяемой цветовой температурой ( двухцветной).

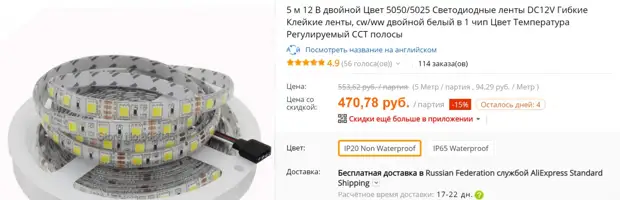

Итак, сама лента
Блок питания к ней минимум на 35 Ватт

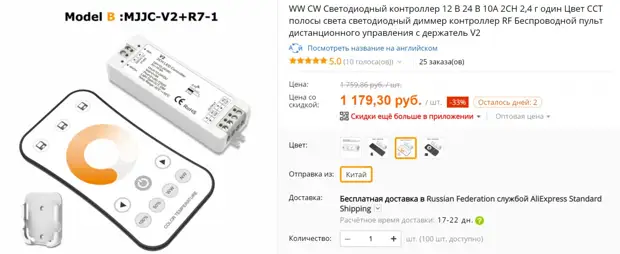

И контроллер с пультом управления

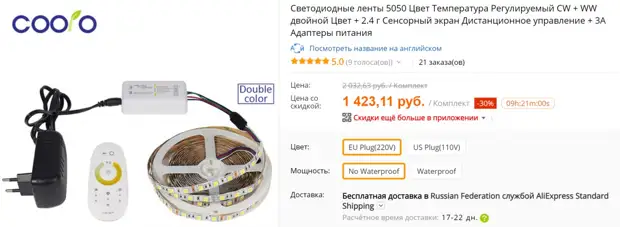

В принципе, можно все это купить и готовым комплектом, хотя блок питания доверия не внушает (слишком маленький корпус для такой мощности)
Если у вас появились вопросы относительно выбора светодиодной ленты, блока питания, их совместимости, вы можете задавать их в комментариях. Я бываю тут достаточно часто.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Источник: shopologia.mirtesen.ru
Обзор блока питания 12в с Алиэкспресс
Перед новым годом мой сосед заказал блок питания на 12в 6 Ампер для светодиодной ленты на китайском базаре Aliexpress. Выбирал тщательно, учитывая рейтинг продавца и отзывы покупателей. Источник питания на 12 вольт пришлось разобрать, чтобы оценить начинку и его потенциал. Выяснилось, что его всё равно обманули и прислали хлам. В итоге пришлось рассказывать, что купить хороший блок питания 12В на Алиэкспресс очень сложно.
Параметры
В характеристиках были указаны параметры 12V 6A 72W, этого достаточно чтобы питать 5 метров светодиодной ленты по 7-10 Ватт. Но лента отказалась работать, хотя была полностью исправна.
Пересмотрев множество продавцов на Алиэкспресс, не рекомендую покупать источники питания с такой модели или похожей. Это будет полная подделка, как в данном случае, или разогнанный блок без защиты от перегрева и превышения силы тока.
Модели похожие на LX1206 на 12 вольт: LU1206, LY1206, 1260, YU1206 и так далее. Так же они продаются на 5В и 24В, качество будет такого же уровня.
Масса
Когда берешь в руки настораживает слишком легкий вес. Значит производитель сильно сэкономил на начинке, качестве комплектующих и системе охлаждения. Система охлаждения обычно состоит из 2 алюминиевых пластин, установленных на силовую часть и диод. Половина массы блока питания на 12в приходится на трансформатор, состоящий из сердечника и медной обмотки.
Чем больше вес, тем выше его мощность. В данном случае общая масса 106 грамм, и 35 грамм приходится на саму плату.
Корпус использован стандартный, половина блоков питания12В на Алиэкспресс продаётся в таких корпусах. Наклейка с характеристиками выглядит солидно, напечатана качественно с использованием нескольких языков. Внешне вообще никаких подозрений не вызывает.
Начинка
Внутри нашёл небольшую полуголую плату, которая занимает только половину корпуса. Установлен только один небольшой радиатор, площадь поверхности которого позволит долговременно получить силу не более 1,5 Ампера. Получается настоящая подделка, которая гарантированно выйдет из строя при токе более 2А.
На плате видны отверстия и разметка от неустановленных электронных компонентов. Эта плата даже не является полноценным маломощным источником на 1,5А, только имитация, которая должна показывать на выходе 12В. На выходе будут большие пульсации, размеры трансформатора миниатюрные, рассчитан на 1 -1,5 А.
Модель LX-299A, при установке всех компонентов она будет хорошим блоком питания 12В 1A.
Сечение провода
Обратил внимание на сечение провода на выходе, больше 2А он не выдержит. Диаметр скрученного многожильного провода получился 0,41мм. Площадь сечения составляет 0,12 квадратных миллиметров. При большой силе тока на тонком кабеле увеличивается падения напряжения. При 0,5А на конце провода со штекером будет 12В, при 4А будет 11В.
Падение можно вычислить, измерив количество вольт в начале и конце кабеля. К тому же он будет нагреваться, если не будет хватать площади сечения.
Количество заказов
Посмотрим количество заказов и рейтинг товара. Оказалось 932 заказа и рейтинг 4,7 из 5, то есть практически всем понравился. Такой рейтинг оказался из-за того, что оценить источник питания большинство покупателей могут только по качеству корпуса и уровню напряжении на выходе без нагрузки. Половина покупателей ставит 5 баллов без тестирования товара, просто за то, что товар пришёл. При этом они умудряются советовать товар другим и нахваливают продавца.
Отзывы покупателей
99% отзывов положительные
Только менее 1% покупателей провели замеры реальной мощности и силы тока, перед тем как поставить рейтинг товару. Торговая площадка Алиэкспресс вернула деньги за товар в полном объёме. Получается китаец успешно продаёт поддельный блоки питания на 12В, получает с этого хороший доход, покупатели довольны.
Только 1% покупателей проверил в работе.
Срок службы будет очень короткий, а открыть спор с продавцом можно только в течение 2 недель после получения товара. Большинство покупателей не смогут вернуть потраченные деньги.
