Я частенько заказываю товары с али и эта подсветка мне на глаза попалась чисто случайно. Я был удивлен подходом к качеству, было много положительных отзывов с фото, короче захотел, да и сразу заказал
Aliexpress.ru/item/100500…358-1126819867.1660456391

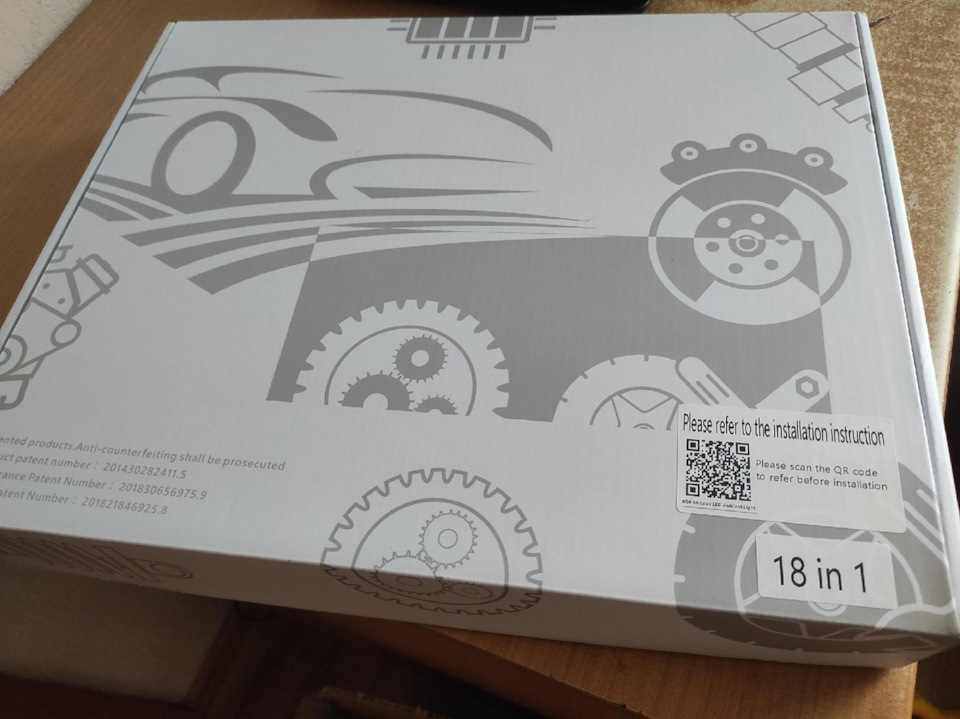

Через пару недель приехала вот такая коробочка
Полный размер
Т.к. продавец просит проверять перед установкой, я подключил все дома от аккумулятора шуруповерта
Полный размер
Потом сложил все обратно до лучших времен) Но сегодня все-таки нашел время и занялся установкой))
Расскажу вкратце про набор. В него входят: 4 короткие диодные полосы, 1 длинная, 4 подсветки в дверные ручки, 4 подсветки в карманы дверей, 4 подсветки в ноги, 4 блока управления в двери, 1 главный блок и провода для подключения, кнопка смены цвета.
Китайский Тюнинг — Подсветка салона в Mercedes GLA с ALIEXPRESS
Дверные блоки не работают без главного, они между собой соединены по радиосвязи, главный блок имеет блютуз, чтобы управлять им с телефона.

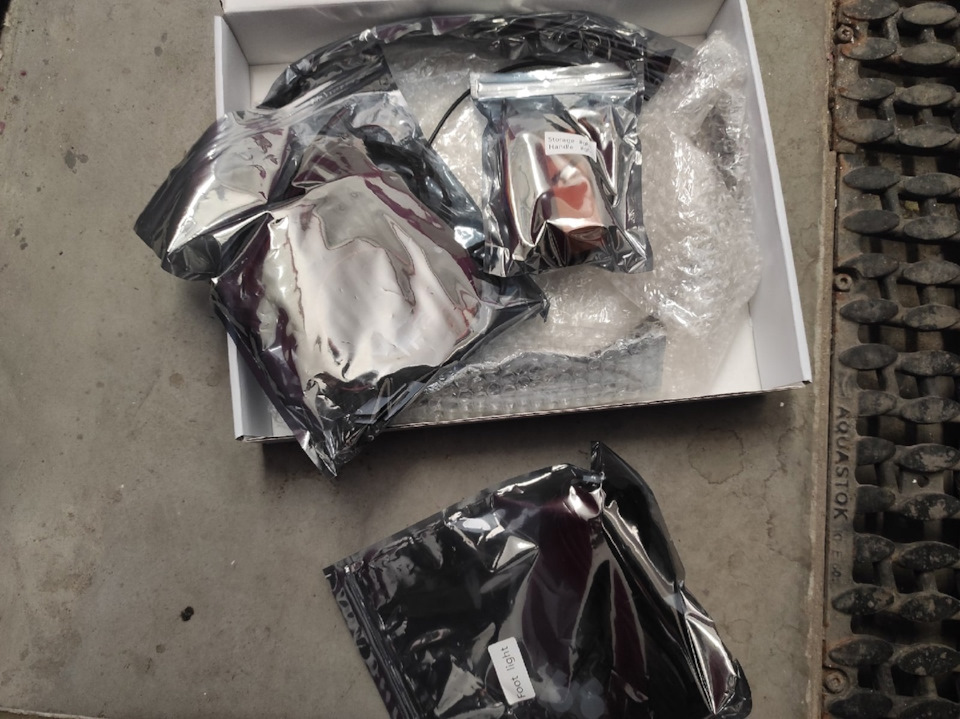

Приехал на подземную парковку, а то на улице прохладно) Распаковал эту коробочку
Полный размер
Начал с задней левой двери, т.к. ее видно мне меньше всего, а первый блин обычно комом) Накосячить не особо страшно.

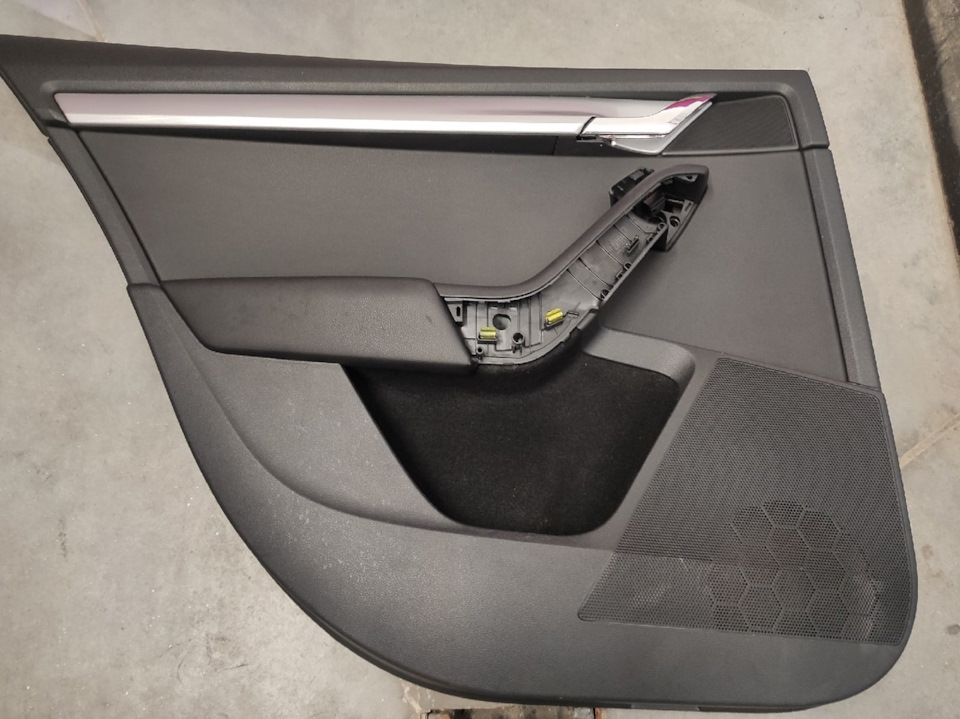

Снял обшивку
Полный размер

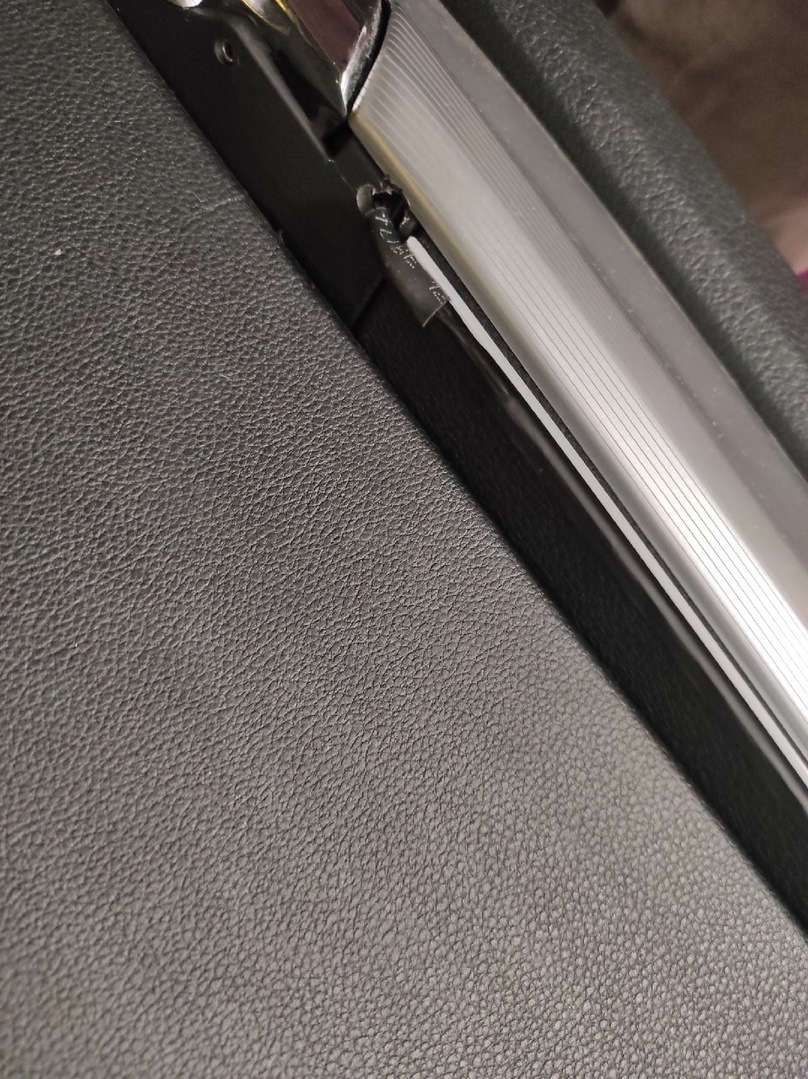

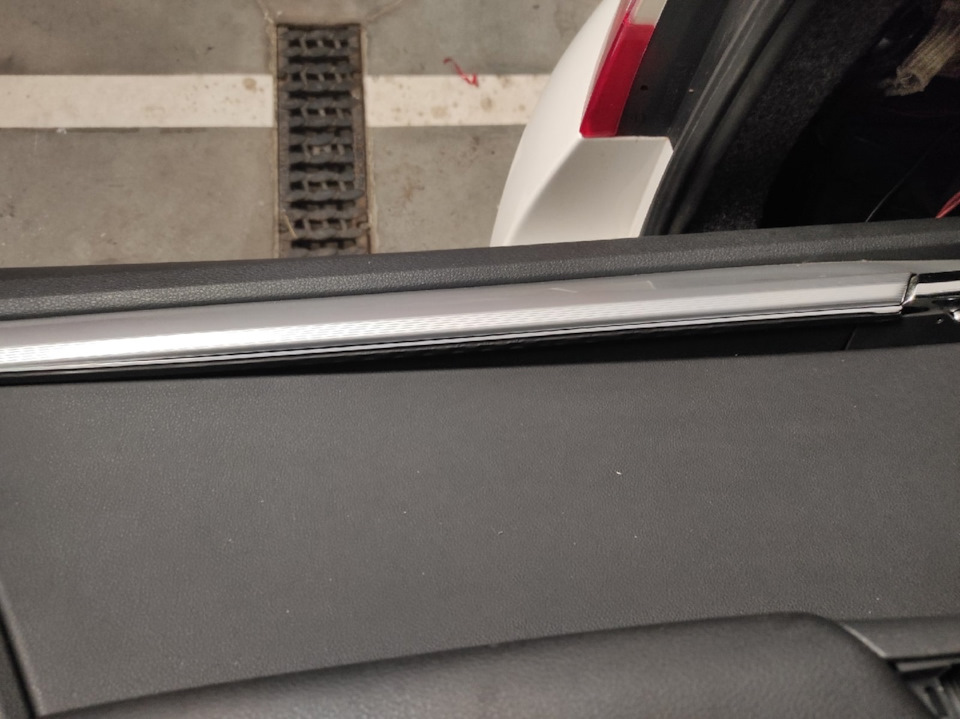

Начал с самой ленты. она режется в любом месте, крепить решил на двухсторонний скотч, по краю молдинга
Полный размер
Конец с проводами засунул скраю молдинга в щелку, но на следующей двери отказался от этого варианта, т.к. край с проводами после установки начал немного топорщиться, некрасиво, потом переделаю
Далее занялся подсветкой ручки.

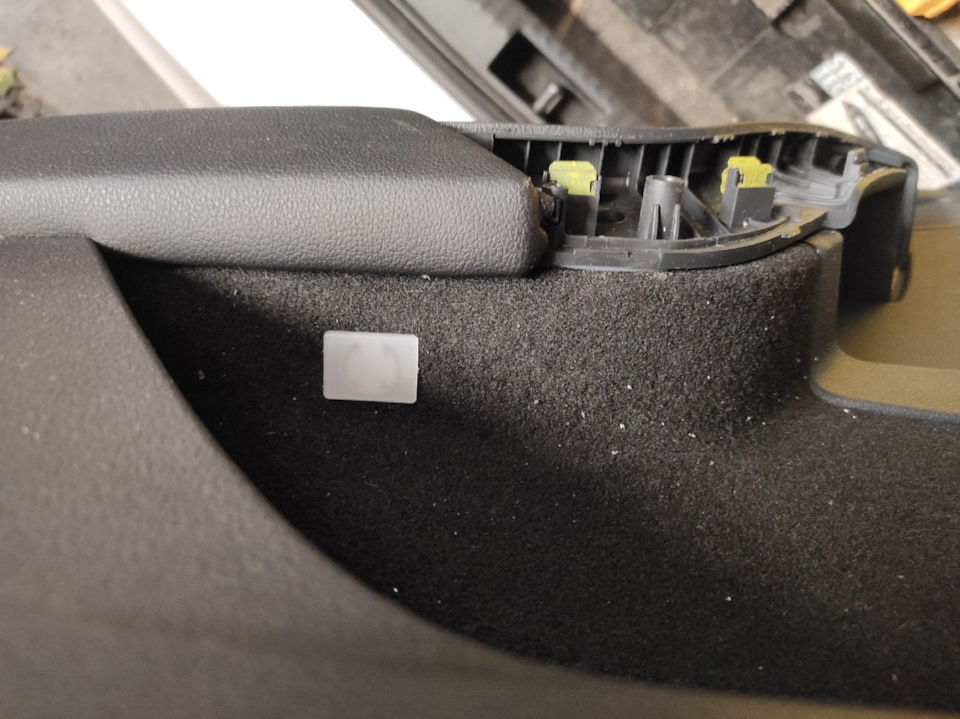

Над ручками есть выштамповки под заводскую подсветку
прямоугольники
Шуруповертом просверлил отверстия под подсветку (сверло было в комплекте)

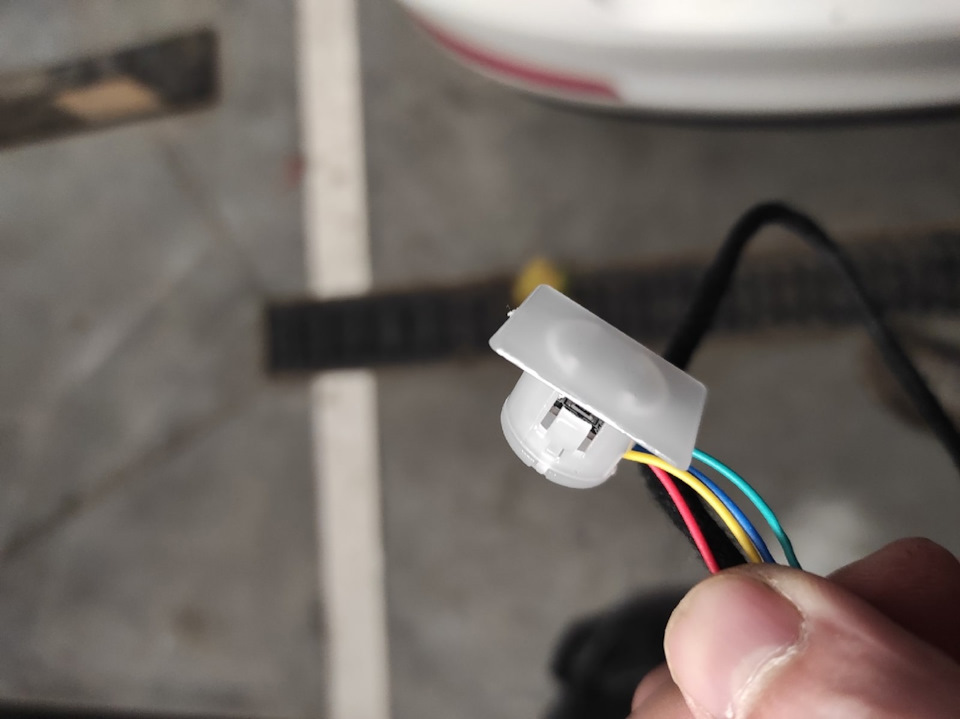

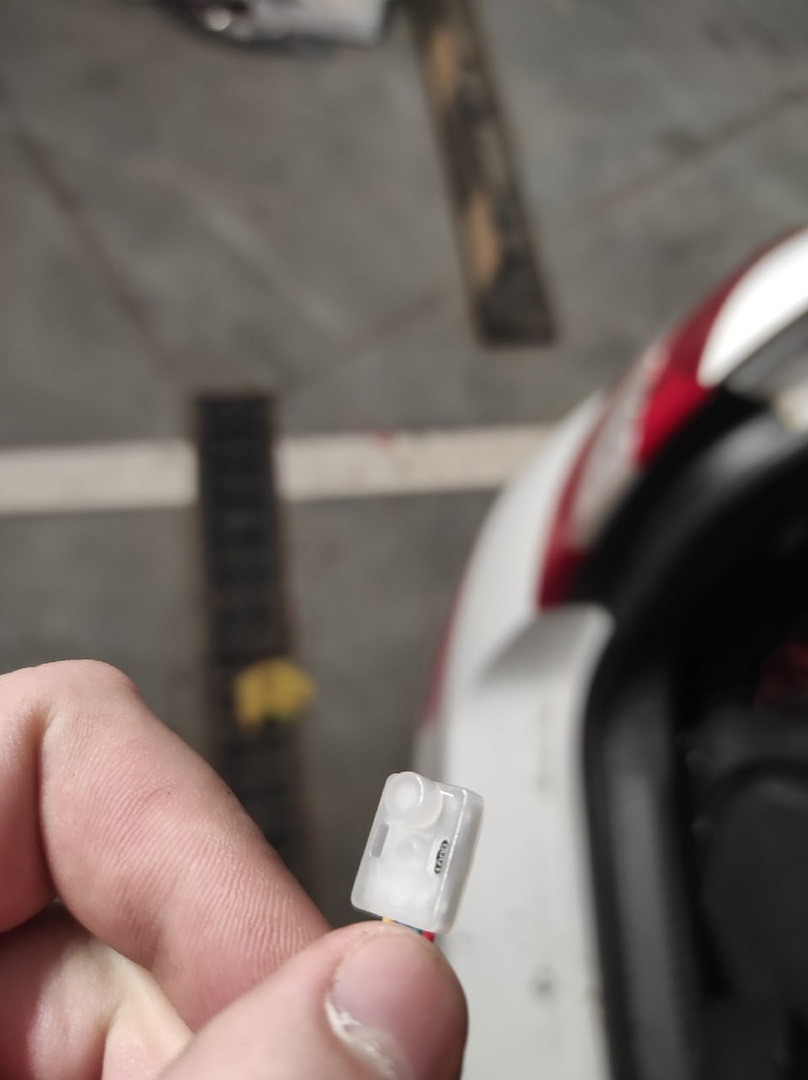

Вот так выглядит сам диод

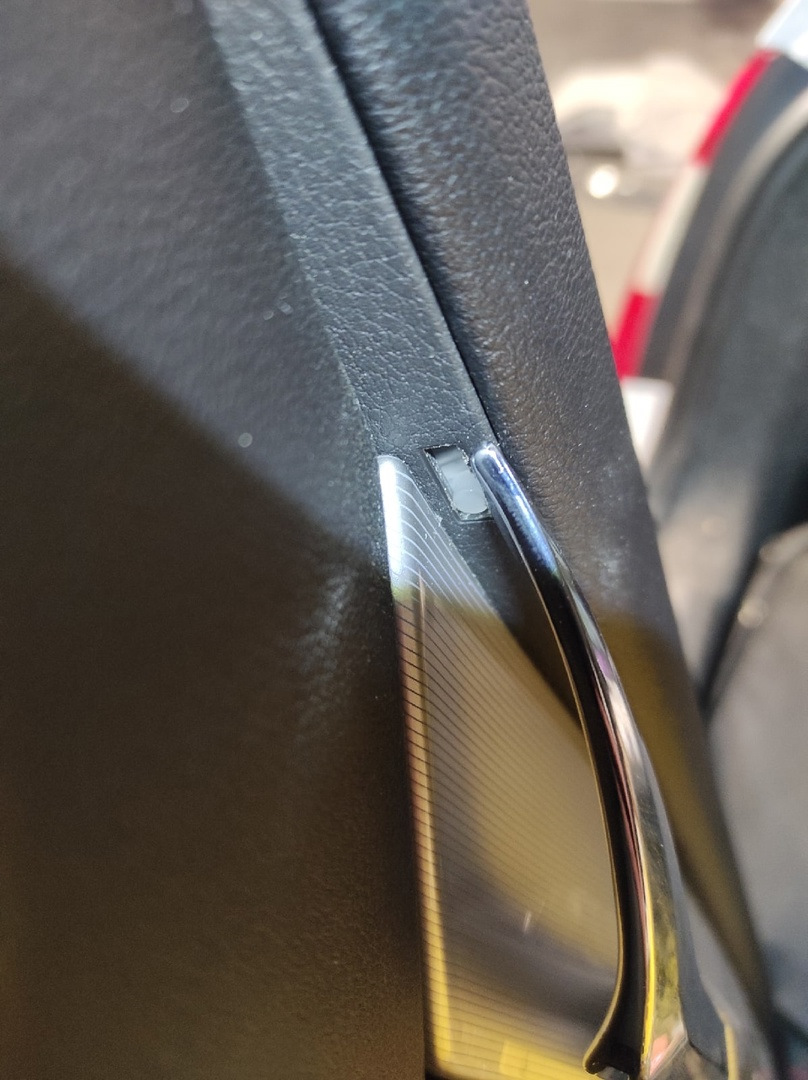

И вот он уже на месте
Изнутри была выимка в обшивке, но немного маловата, немного подровнял сверлом)
Полный размер
Не очень аккуратно, да и пофиг
Далее подсветка в карман
Полный размер
Просверлил отверстие коронкой (тоже была в комплекте), установил, получилось так
Полный размер
Все подключил к блоку и приклеил его к обшивке
Полный размер
Блок подключил на постоянный +, который приходит к блоку двери
Замерил потребление тока в состоянии покоя, там тысячные ампера, аккум высадить не должно, хотя при подключении даже искра пролетает, видимо конденсаторы заряжаются.

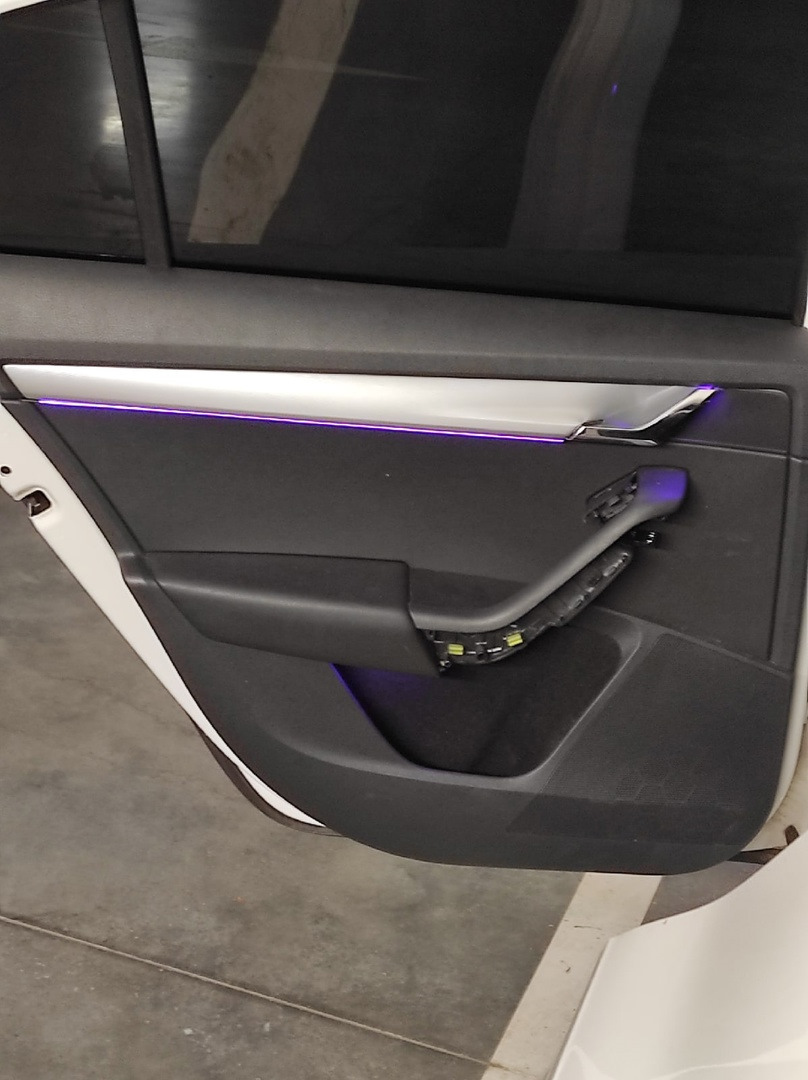

Накинул обшивку и проверил
Супер можно собирать.

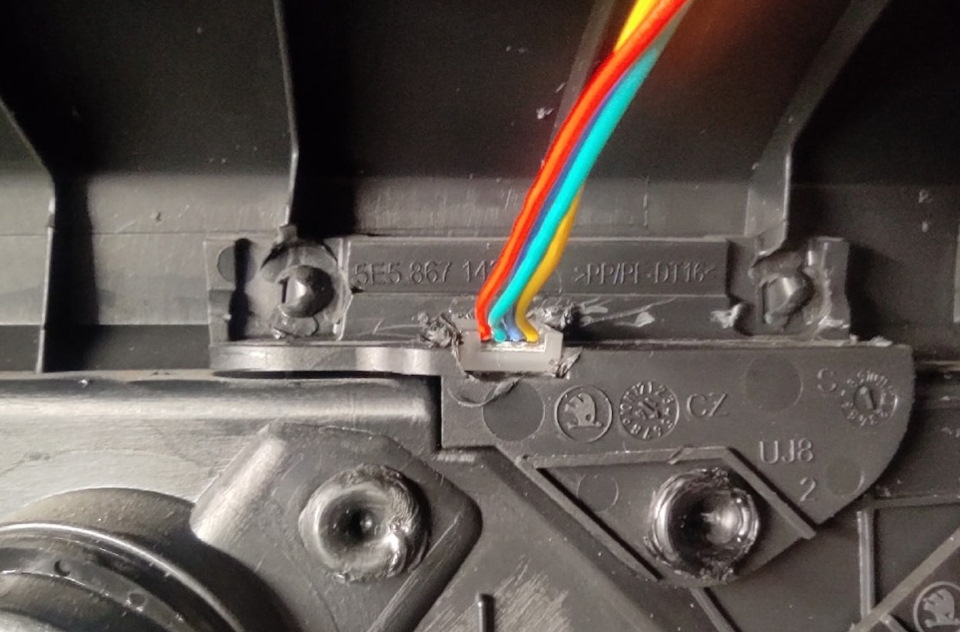

Заднюю правую делал также, только провода от ленты вывел под ручку, просверлив там пару отверстий
Так удобнее и выглядит лучше.

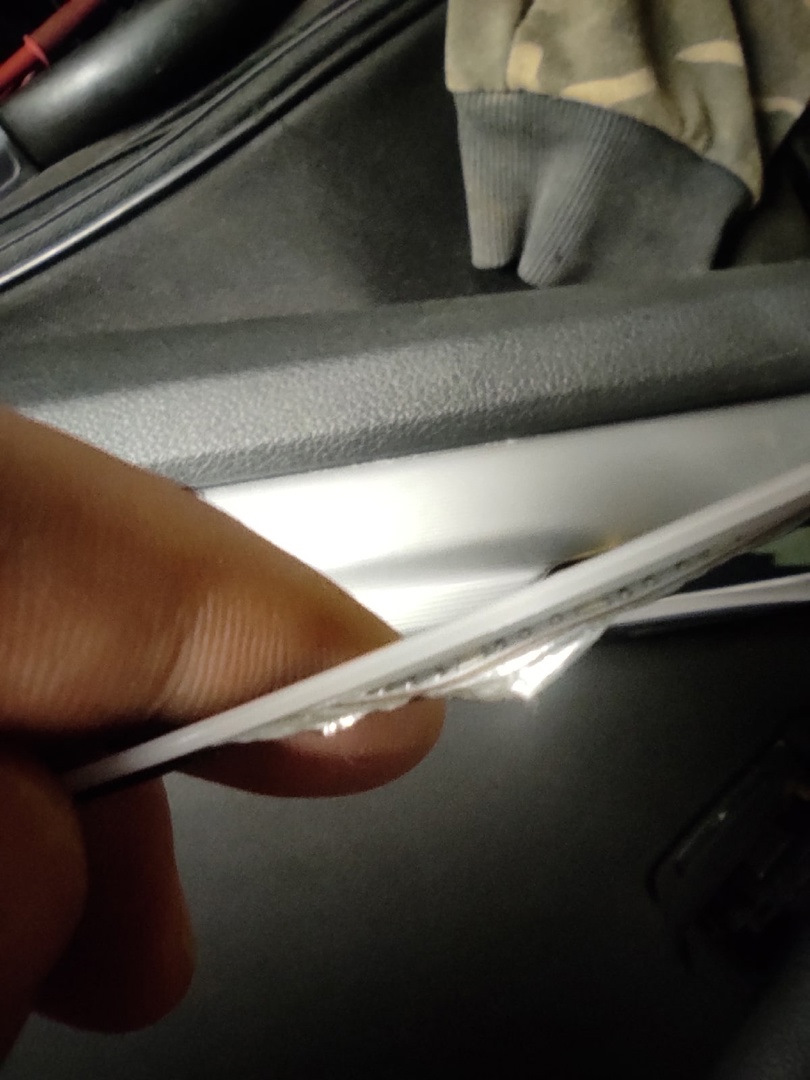

Кстати, обрезок ленты расковырял немного, выглядит так внутри

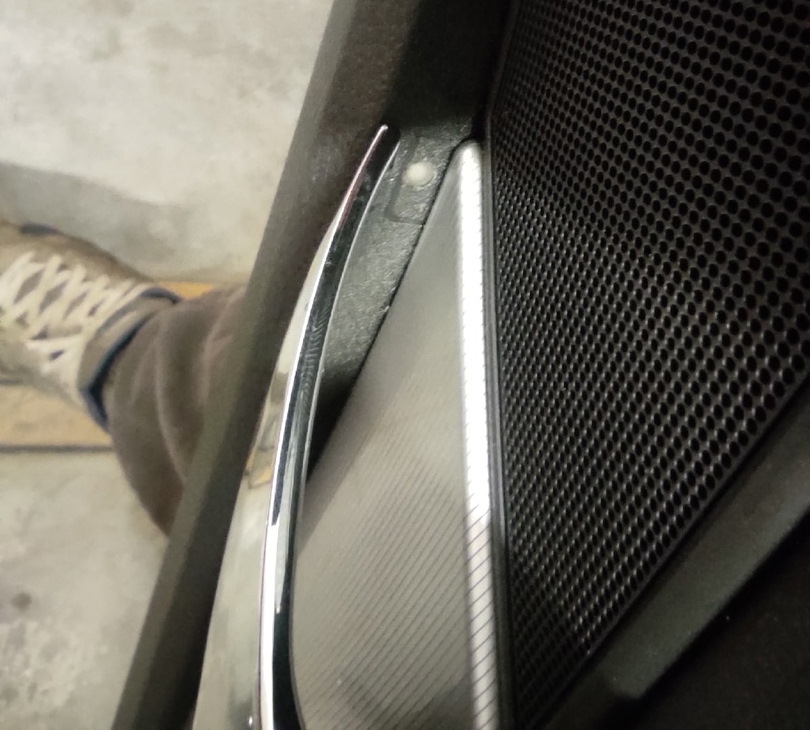

Передние двери, там все то же самое, но есть одно отличие. Там не выштамповка под подсветку ручки, как сзади, а прям заглушка
Там и сверлить ничего не надо, диод встает легко
Центральный блок спрятал за магнитолой, подключил к ней же, на провод от подсветки салона. Кнопку приклеил под панель.
На панель решил ленту не ставить, ИМХО перебор будет, да и не поставить ее там аккуратно, если только панель резать. Подсветку в ноги тоже пока не подключал, энтузиазма не хватило) Потом как-нибудь, пока со штатной поезжу.

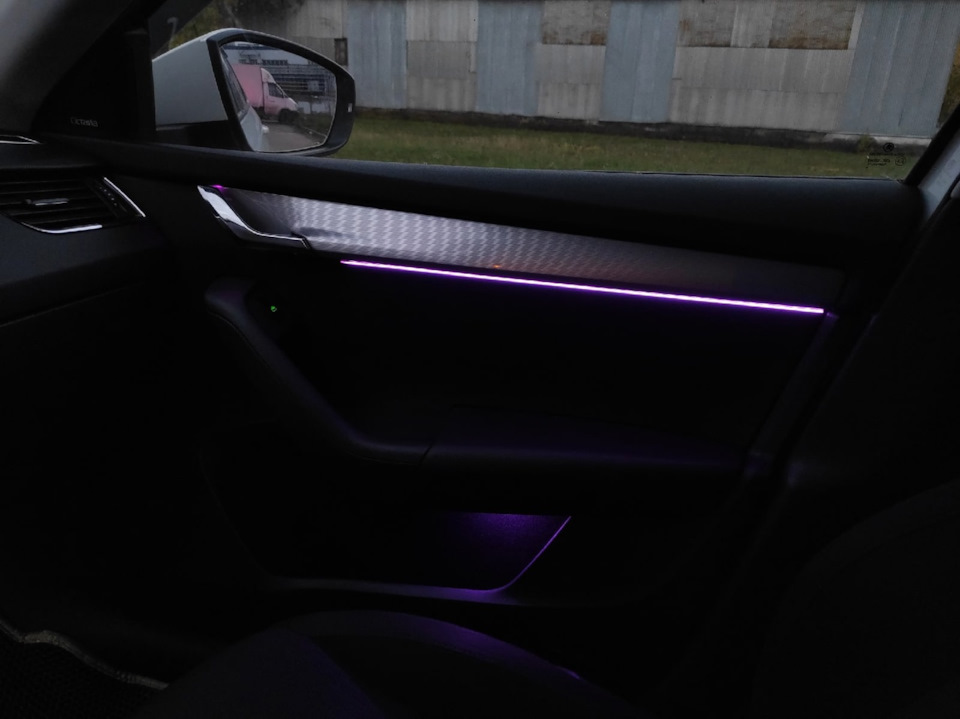

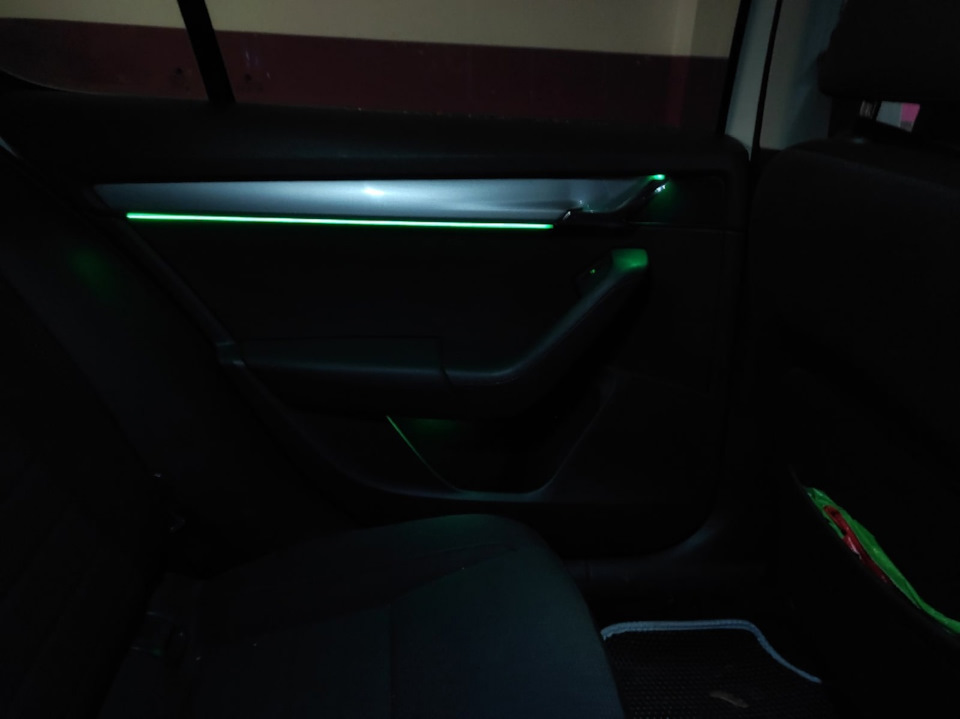

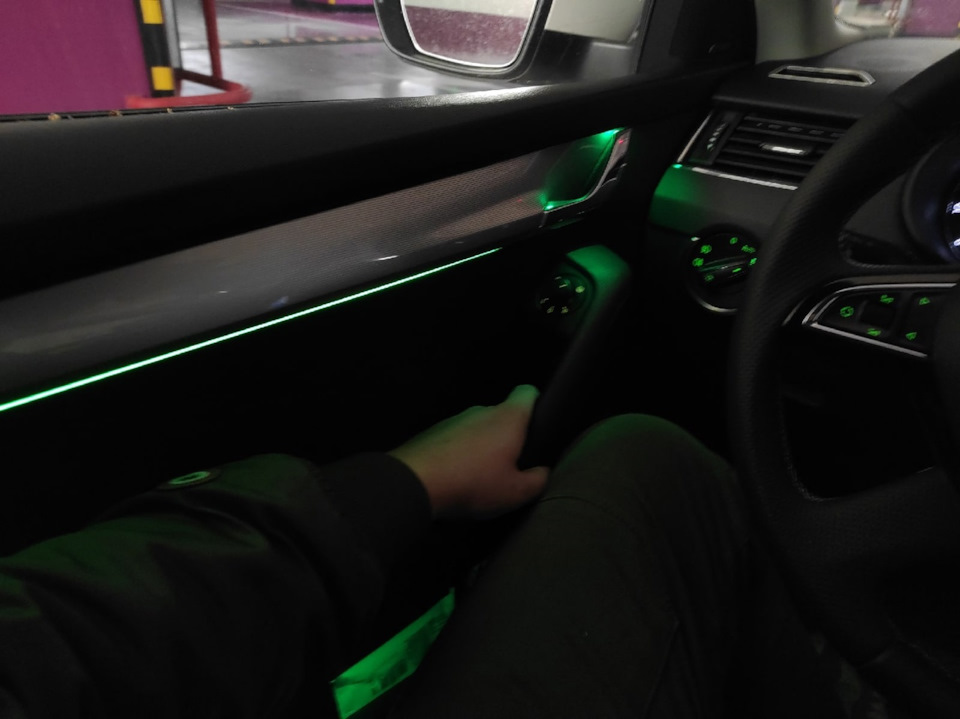

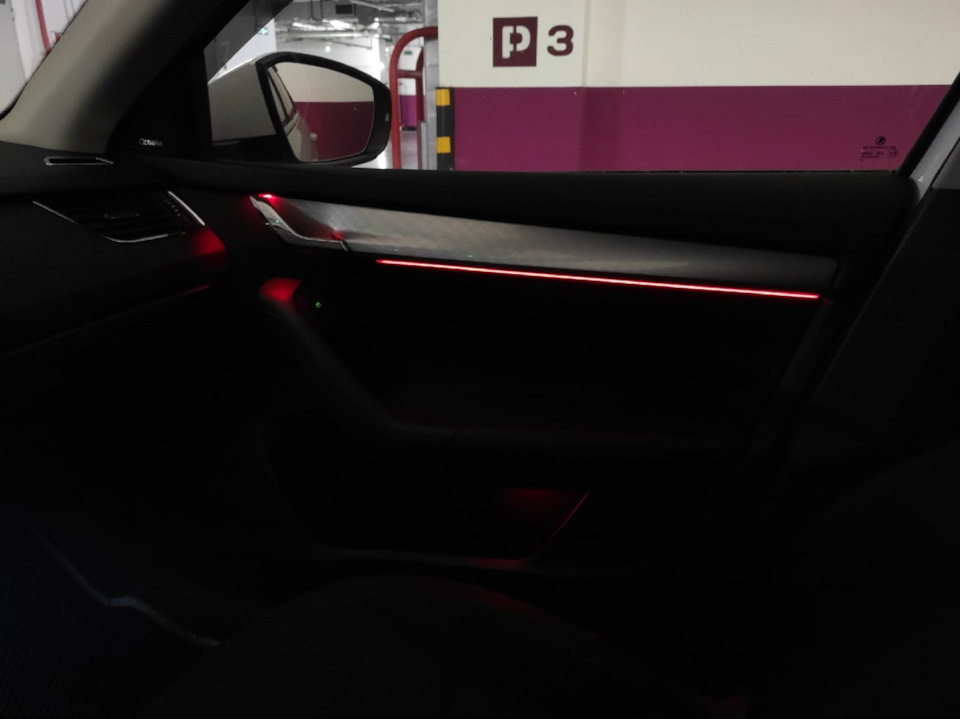

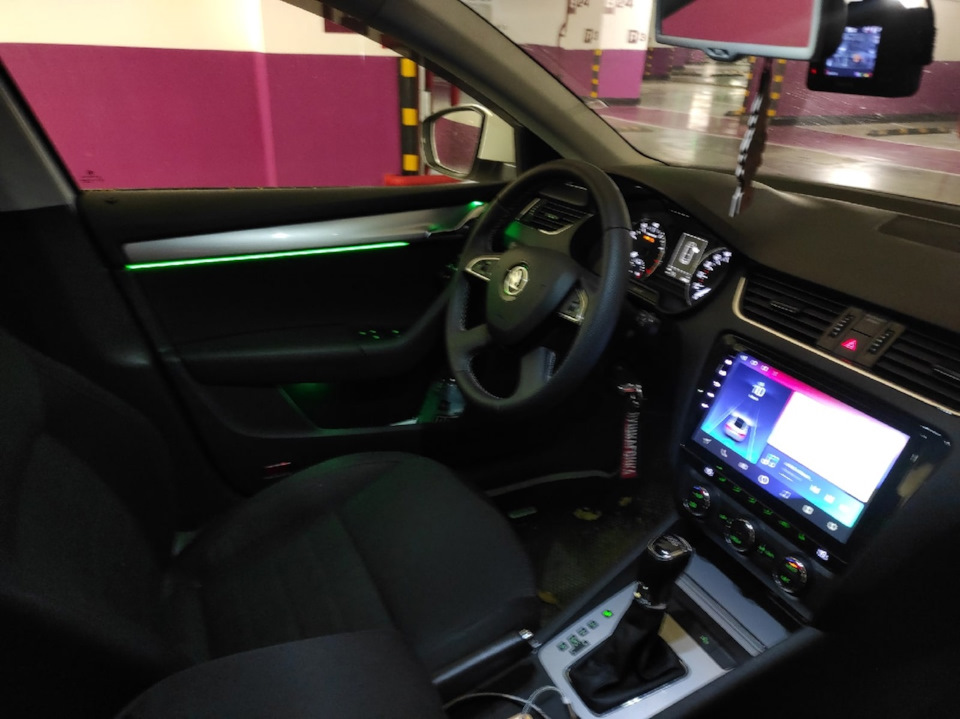

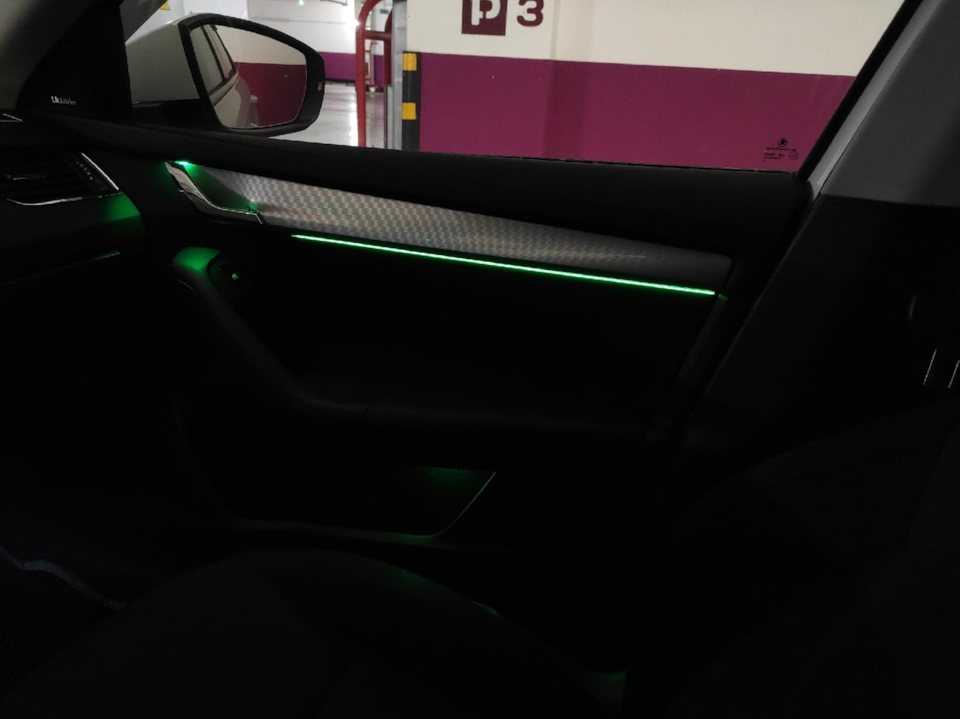

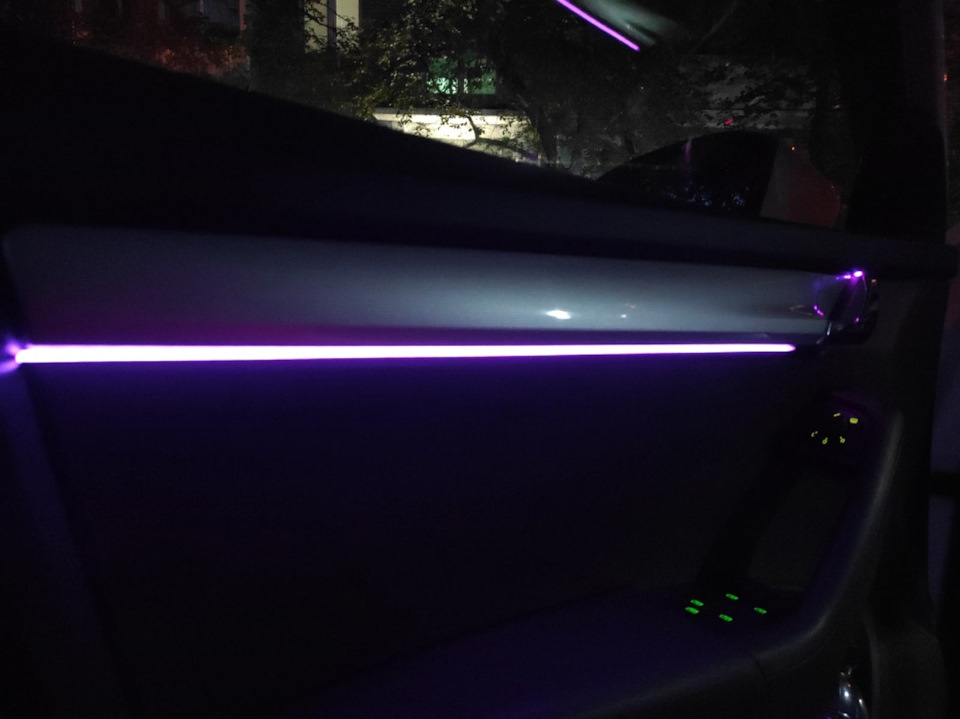

Ну и вот что получилось
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Все круто, я хотел, чтобы полосы диодные было видно именно как полосы, по этому и приклеил скраю молдинга.
Но есть одно но, подсветка в ручках слишком яркая, а яркость регулируется только всего вместе, отдельно нет.
Но решение тут же нашлось. Заехал в авто магазин, купил кусочек пленки для тонировки фонарей, вырезал маленькие кусочки и наклеил на диоды, теперь все четко!)
Полный размер
Полный размер
Полный размер

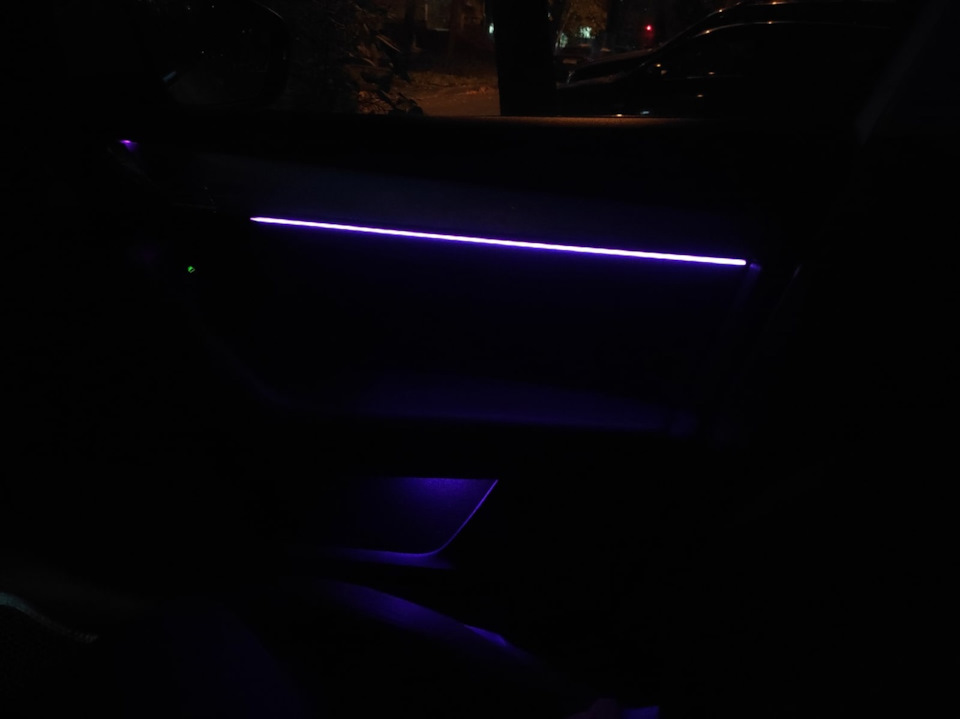

Вот прям все как я и хотел)) Как по мне — фиолетовый самый красивый, но там можно сделать чтоб они и под музыку моргали разными цветами, на любой вкус)
Как по надежности и по разрядке аккумулятора, будет видно дальше, но эти блоки в состоянии покоя все вместе кушают как простая сигнализация. Включается подсветка салона, а в месте с ней и главный блок, с задержкой 1-2 секунды включается подсветка в дверях. Я результатом более чем доволен, знал бы раньше про такой комплект, поставил бы и на прежнюю машину)
Источник: www.drive2.ru
Подсветка салона авто
Добрый день, уважаемые читатели. Сегодня мини-обзор китайского решения для подсветки салона авто. Вне автомобиля годится на новогоднюю елку.
Заказал по просьбе друга (у него ланцер 9) у него перегорел блок от подобной подсветки. Он хотел парой световых блоков подсветить панель приборов, а второй парой в районе сидений водитель-пассажир. Я перед тем как ему отдать, немного потестировал этот девайс.
Упаковка:
Запаковано было в атистатик пакет.
Тут собственно и сразу понятна комплектация: провод в прикуриватель авто, сама гирлянда подсветка с блоком управления и пульт ДУ.
Характеристики:
Напряжение: 12 В DC
Количество световых блоков: 4
Общее количество светодиодов: 36
Цвета: 7 цветов RGB
Размер светового блок: 12 * 1.5 см
Длина кабеля:. 2.21 м
Вес: 188 г
Рассмотрим части подробнее:
Провод в прикуриватель авто:
Снабжен предохранителем и выключателем, что само по себе неплохо. Оканчивается стандартным разъемом для питания 5,5х2,1.
Пульт ДУ:
Кнопки сгруппированы логично. Справа 4 кнопки отвечающие за режимы мигания. С пульта регулируется и яркость свечения.
Питание пульта 2032 батарейка:
Блок управления:
Питание 12 В (водители грузовиков наверно негодуют). Потребление 6 А (что заявлено с огромным запасом).
Приемник ик вынесен на 5 см проводе. Есть ушки для крепления.
На одном торце гнездо для питания:
Из второго выходят провода к 4 световым блокам.
Общая длина проводов:
Провода разной длины с той логикой что бы подсветить все посадочные места в авто:
Теперь самое интересное — световые блоки:
По 9 многоцветных диодов в каждом, блоки упакованы в плотную прозрачную термоусадку.
Для крепления предусмотрен двухсторонний скотч:
Торцы загерметизированны термоклеем:
Цвета свечения
Сфоткал основные, фотик не особо хорошо передает:
Любой цвет задается соответствующей цветной кнопкой пульта.
Цветов и режим мигания много — можно подобрать любую световую атмосферу.
Планируется производителем как то так:
Замеры тока:
Использовал домашний БП 12 В 4,5 А.
В режимы ожидания:
Цветное свечение минимум яркости:
Максимум яркости:
Для всех цветов значения немного разняться, белый цвет рекордсмен в токопотреблении:
Минимум белый:
Максимум белый:
Режим мигания:
На максимуме белый светит реально ярко:
Можно читать даже, фотик нормально не передает.
У меня в авто:
Какой смысл подсвечивать, этот вечно грязный коврик я не знаю, может кто в комментах разъяснит.
Ролики по теме:
Светит ярко даже на минимуме яркости, что засвечивает матрицу (или что там за яркость отвечает) экшен камеры.
Я не сторонник такого рода тюнинга (хотя друг уже во всю колхозит, ставит ее), но как мог рассказал о данной подсветке.
Кот репетирует новый год:
Спасибо за внимание. Удачных покупок!
Планирую купить +8 Добавить в избранное Обзор понравился +44 +58
- 21 октября 2017, 19:54
- автор: bdos
- просмотры: 8326
Источник: mysku.me
COB для подсветки салона автомобиля.
Вдохновившись одним из обзоров про smd диоды, решил, что тоже хочу сменить в потолочном плафоне машины лампочку на что-то более яркое. Причем хотелось найти какой-нибудь готовый вариант, но с хорошей яркостью. Чуть поискав, остановился на виновнике обзора. Заказал, даже оплатил 8р за доставку почтой Сингапура (продавец правда все-равно отправил обычной). И уже через 2,5 недели забрал их у себя на почте.
Упаковано хорошо. Картонная коробка, все замотано в большое количество пупырки. Сами панельки лежали в родной упаковке. В общем все как полагается.
Сами диоды расположены на металлической подложке и залиты чем-то вроде герметика. С виду очень не плохо, хотя флюс китайцы как всегда не смыли.
К комплектации тоже вопросов нет. Как и обещано к каждой панельке идет два переходника.
Собственно, первым делом вынул штатную лампочку и на ее место поставил это чудо. Даже при дневном свете было ярко, но секунд через 15 держать в руке ее стало трудновато ввиду высокой температуры. И ладно, решил я, делов то — поставить радиатор. Дома от какой-то старой видеокарты оторвал радиаторы с памяти и теплопроводным клеем приклеил их к панельке.
Дополнительная информация
Фото с размерами сразу сделать забыл, поэтому только так. Впрочем и здесь видно, что размеры как заявлены (50×20).
Подключил. Стало лучше, но через минуту все та же история. Померил ток 0,9А при 12В. Т.е. мощность даже меньше обещанной. Добавил еще один резистор на 40ом — греться перестало, но и света стало сильно меньше. Других резисторов под рукой не оказалось, зато был стабилизатор напряжения lm317t, который можно использовать и как стабилизатор тока.
Как раз рядом с ним валялись 5-ваттные резисторы номиналом от 4 до 7,8ом, которых явно бы не хватило в роли токоограничивающих.
Схема включения стабилизатора и формула расчета резистора
Далее приведены замеренные показания, но фото нет, т.к. не хватило рук.
Начал с резистора в 4ом. Ток 320мА — лучше, но все равно греется.
5,7ом. Ток 220мА — греется градусов до 50, но это в открытом помещении, в плафоне будет греться больше.
7,8ом. Ток 165мА — радиатор чуть теплый, свет яркий, что и требовалось.
Конечный результат
Извиняюсь за не смытый флюс. Все растворители в доме закончились. Закон подлости прям.
В автомобиле
Стоковое освещение:
После установки этой панельки:
И вот все уже готово. Смотрю я на это и… Да я знаю, что китайцы любят завышать характеристики и даже ставят резисторы с меньшим сопротивлением, но что бы так… В общем, как оказалось резистор на плате есть, но он просто не подключен в цепь, а стоит рядом.
То есть достаточно было просто отпаять минус и припаять его вот сюда:
Дополнительная информация
Нет, я конечно видел этот контакт, но почему то мне подумалось, что как раз там идет напрямую — без резистора, ну не верилось мне, что можно что-то поставить на плату просто так, для вида.
Впрочем мой вариант кажется надежней для использования в ботовой сети автомобиля, где напряжение может варьироваться от 9 до 14,5 вольт. А радиатор точно не будет лишним.
В сухом остатке.
Действительно ярко, хотя и с сильно заниженными характеристиками (около 2,5Вт в реальности против заявленных 18Вт), В таком виде почти не греется. Но все же требуется минимальная доделка. В целом мне панелька понравилась, самостоятельно можно сделать и лучше на тех же 5730, но как вариант готового устройства сойдет.
Информация на всякий случай.
Стоимость стабилизатора в розничном магазине Петербурге 25р, резистор 7,8ом 5Вт — около 20, про радиаторы мне трудно сказать, т.к. они у меня лежат очень давно, но думаю можно найти в районе 100р. В итоге цена с доделки увеличивает стоимость почти вдвое.
P.S. За качество фотографий извиняюсь, окромя телефона ничего нет.
Всем спасибо за внимание!
