Добрый день!
Набралась смелости на второй пост в этом сообществе.
Сегодня хочу поделиться опытом сборки солнечной панели.
Для ее изготовления потребовались солнечные монокристаллические модули в количестве 36 штук по 2.88 Ватт/каждый, узкие и широкие шины для пайки модулей между собою, флюс-фломастер и клеммная коробка с диодом Шоттки.
40-ваттный паяльник (по ощущениям недогревает, припой на шинах плавился с трудом, пришлось долго приноравливаться).

Размер одного модуля — 5 дюймов. Спаивала четырьмя дорожками по 9 штук. 4 модуля оставила про запас, на случай поломки. Читала, что они очень хрупкие, но когда получила, решила, что их хрупкость преувеличена. Поигрывала пачкой, слегка сгибала — казались очень прочными. Пока один просто не рассыпался в руках на несколько осколков от легкого нажатия.

Еще пара модулей раскололась в процессе пайки.

Шинки заранее нарезаются на равные отрезки и припаиваются сперва на дорожки на лицевой стороне модулей.

Солнечная батарея своими руками — пайка и тест элементов с алиэкспресс

фото 4
Модули с припаянными шинками складываются в коробку, чтобы не лопнули
фото 5
Когда шины припаяны ко всем модулям, можно начинать сборку панели. Для этого на подложке размечается сетка для размещения модулей. Между соседними модулями необходимо оставлять зазор для того, чтобы модули не повредились, касаясь друг друга.
Шины, припаянные к дорожкам на лицевой стороне модулей, припаиваются к задним дорожкам следующих. Работа достаточно нудная и кропотливая, но мне нравится.
фото 9
фото20

Когда модули собраны в четыре дорожки, их аккуратно переворачивают и приклеивают общие шины, объединяющие четыре дорожки модулей.
фото21

После этого панель уже можно тестировать.
Я подключила пятиметровую светодиодную ленту — она светится даже при сильном затенении панели! Эксперимент можно считать состоявшимся.
фото11

Но надо еще защитить панель от механических воздействий и плохой погоды.
Для верхнего покрытия я выбрала оргстекло, потому что нашла место рядом с домом , где оно продается. Но если есть терпение, лучше заказать закаленное силикатное стекло. Тогда срок службы панели намного увеличится.
Чтобы оргстекло и подложка не раздавили модули, я приклеила уголки, используемые для укладки кафельной плитки (подсмотрела Затем «бутерброд» был склеен двусторонней клейкой лентой по периметру.
После этого панель переехала на дачу для испытаний.
Про то, как я нечаянно вырвала одну из шин, пытаясь оторвать от подложки клеммную коробку с неверно припаянным диодом, и последующие мытарства с «распаковкой» моего «бутерброда» и подпайки шины на прежнее место, рассказ опускаю. Но на следующем фото видно, что одна шина стала кривенькой. На качестве панели это не отразилось.
фото17

Ну и первые замеры.
Напряжение плавает от 19.8 до 21-23В. Ток не могу измерить, я что-то сожгла в мультиметре, когда в домашнем щитке пыталась напряжение померить. Теперь только напряжение и показывает )

Про то, как можно использовать солнечную панель в хозяйстве, могу рассказать потом, когда испытаю ее с контроллером и АКБ, и с сетевым инвертером (grid tie inverter). Они у меня уже припасены.

фото 8

Да, еще будет собрана рама из алюминиевого уголка. У меня просто закончились силы на склепывании ее слишком толстыми клепками.

Ожидается отправка Алиэкспресс долго

Источник: engineering-ru.livejournal.com

Пайка солнечных панелей своими руками: что нужно знать домашнему мастеру

Как паять солнечные батареи? Подробное описание с полезными рекомендациями

Сравнительно небольшие фотоэлектрические модули обычно содержат от 24 до 60 элементов, которые необходимо объединить в единую токопроводящую схему. Ручная пайка – процесс медленный, трудоемкий и не дающий права на ошибку. Любая погрешность приведет к неработоспособности всей батареи, и многодневный труд придется начинать заново. Постараемся помочь домашнему мастеру в осуществлении этой работы в предлагаемой статье.

Необходимые инструменты и расходные материалы для пайки солнечных панелей

Понятие «пайка солнечных элементов» подразумевает соединение проводников и готовых фотоэлементов. Учитывая кропотливость данного процесса, можно с уверенностью сказать: с ним справятся только терпеливые и аккуратные мастера. Любая ошибка здесь не пройдет, и придется делать работу заново.

Важно! Толщина полупроводниковых кремниевых ячеек не превышает 0,2 миллиметра, поэтому любым неосторожным движением элементы легко сломать. Не торопитесь, будьте осторожны и предельно внимательны при выполнении работ!

Для сборки панелей потребуются:

солнечные элементы;
тонкие и широкие плоские проводники;
паяльник;
флюс;
припой.

Как показывает практический опыт, спаять солнечные панели из 32-36 элементов вы сможете за пару дней активной работы. Для небольших солнечных систем это вполне допустимая трата времени, которая будет полностью оправдана низкой ценой готовой панели. Если же в ваших планах сборка огромной батареи из нескольких сотен элементов, их самостоятельная пайка экономически нецелесообразна. Гораздо более выгодным решением будет покупка готовой панели, не требующей доработки и усовершенствования.

Панели и другие материалы для пайки

Как паять солнечные батареи и чего следует избегать

Среди самых популярных ошибок, которые допускаются непрофессионалами, следует выделить три основных:

Попытка ускорить сборку. Отсутствие терпения и спешка почти гарантированно приведет к неаккуратности. При этом вероятность «запороть» схему тем выше, чем больше количество входящих в нее элементов. Готовая к тестовой проверке панель не обязательно выйдет из строя во время пуско-наладки, но времени и нервов на исправление погрешностей уйдет очень много.
Паяльник недостаточной мощности. При работе маломощным паяльником высока вероятность недостаточной прочности пайки. Времени также потребуется больше, поскольку температура рабочего наконечника будет быстро падать, а прикладывание излишних усилий грозит трещиной или поломкой хрупкой ячейки из-за избыточного давления. Оптимально паять солнечные панели инструментом мощностью 60-80 Вт, что позволит ускорить процесс и минимизирует опасность повреждений.
Замена качественных материалов дешевыми аналогами. Наиболее часто встречается попытка не просто использовать другой плоский проводник, а заменить его обычной проволокой. Экономию средств это практически не дает, зато увеличивает затраты времени и ухудшает качество спайки. Самое опасное последствие – высокая вероятность поломки ячеек проводом чрезмерной толщины. Во избежание подобных неприятностей специалисты рекомендуют приобретать специальные готовые наборы для фотоэлектрических панелей.

В качестве припоя можно использовать проволочное олово с канифолью. Подходящий флюс для сборки солнечных батарей — бескислотное соединение, не требующее дополнительной промывки и не оставляющее на поверхности металла следов органических соединений.

Внимание! Флюс без содержания кислот предпочтительнее, он позволяет избежать обязательной последующей промывки.

Подключение нескольких солнечных элементов

Панель состоит из микросекций, число которых в ряду всегда будет нечетным. А количество рядов, напротив, обязательно равняется четному числу. Чтобы получить определенное количество электроэнергии, вы можете собрать систему из нескольких батарей. На схеме показано соединение нескольких батарей в систему:

Источник: solarb.ru

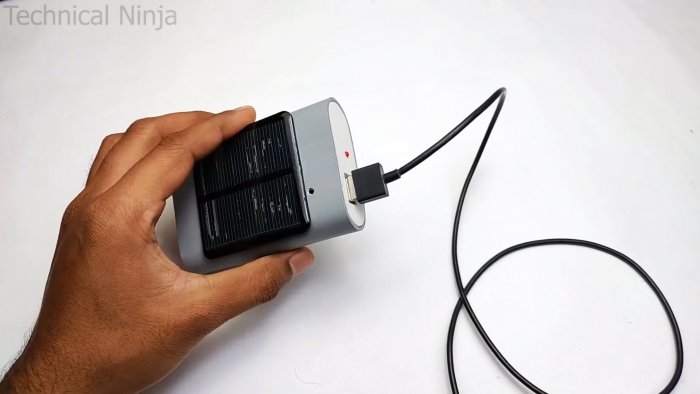

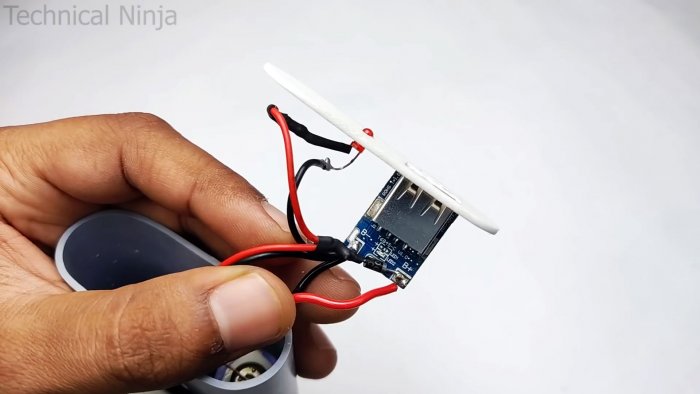

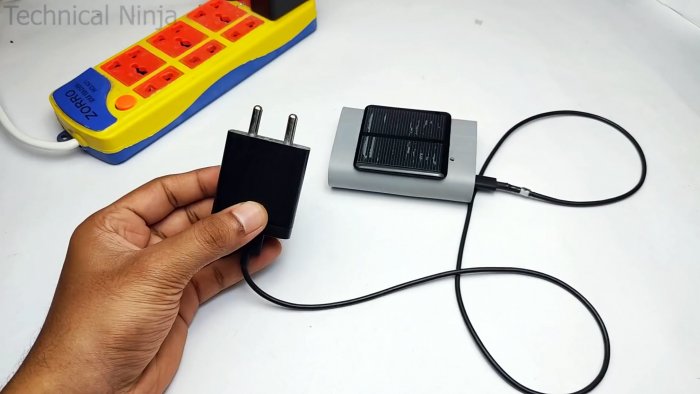

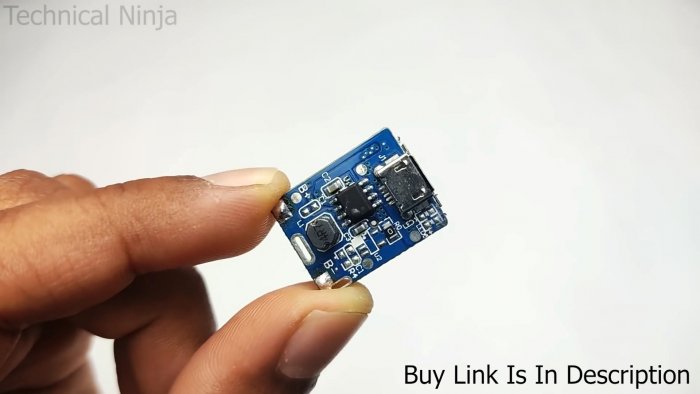

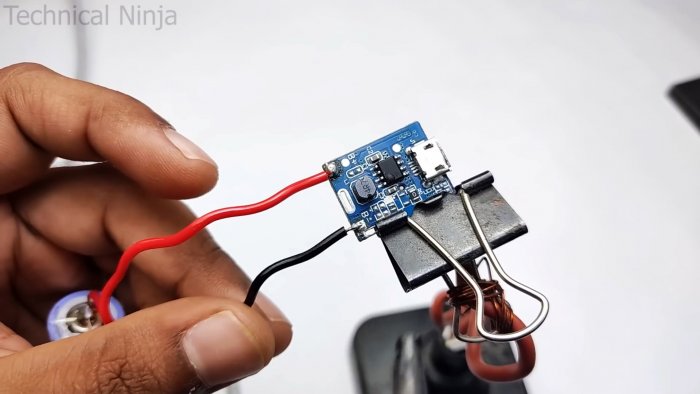

Как сделать Power bank с солнечной батареей

Скоро лето. Солнечных дней все больше и больше. Путешествия ждут каждого. И это просто здорово, если у вас с сбой будет внешний аккумулятор способный заряжаться от солнечного света. Вы всегда сможете оставаться на связи и заряжать другие USB устройства, будь-то планшет или MP3 плеер.

Какой планшет Дигма или Леново

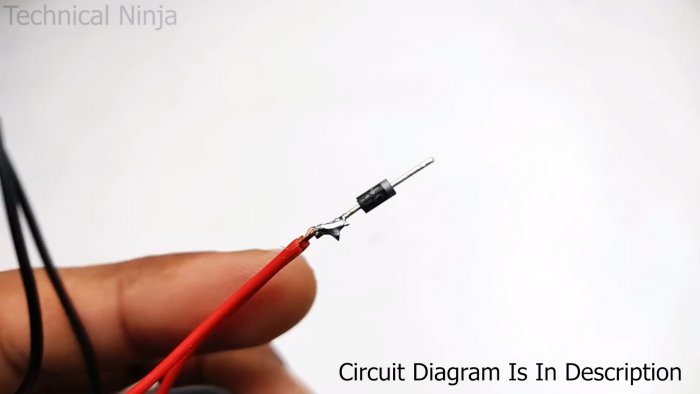

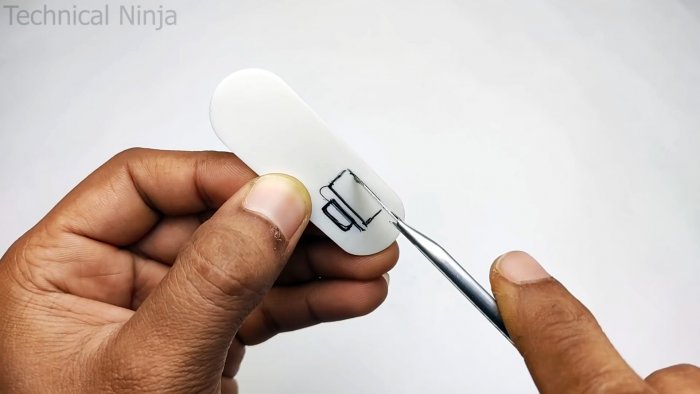

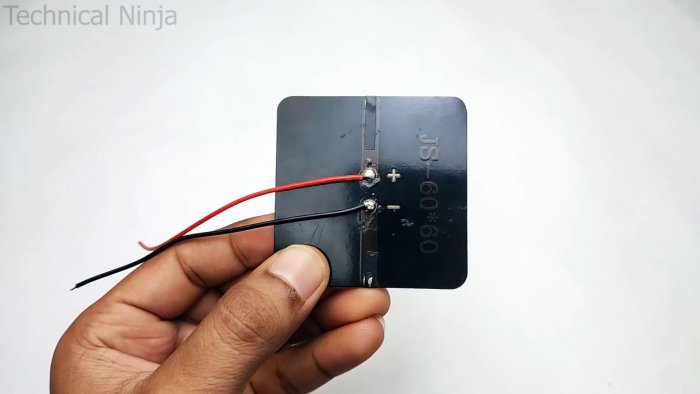

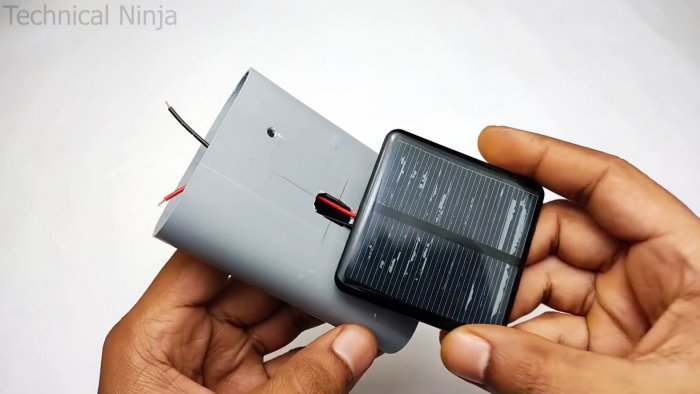

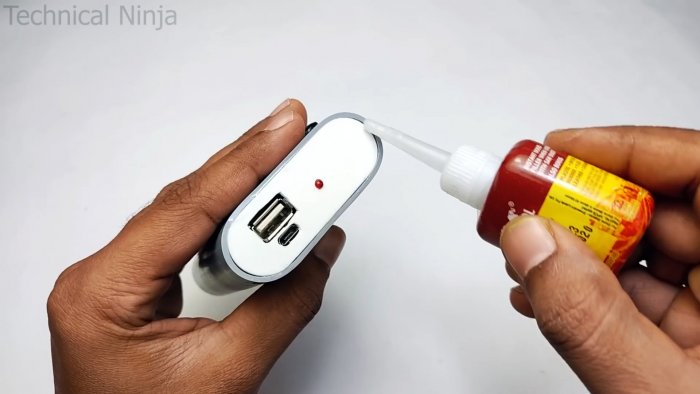

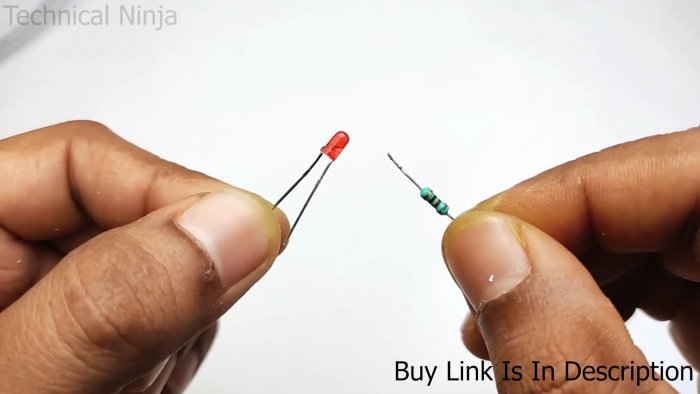

Вещица крайне полезная и удобная. Ее без особых усилий и затрат можно собрать самому.
