Как правильно подключить регулятор оборотов с Алиэкспресс

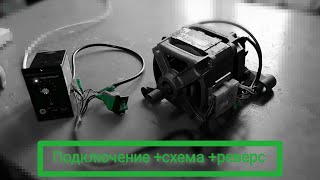

В этом видео я разложил по полкам подключение двигателя от стиральной машины к 220, подключил регулятор оборотов двигателя с Алиэкспресс, и сделал реверс вращения двигателя с помощью шести контактной кнопки. Также нарисовал схему подключения. _BPPqPS
Категории: Хобби и стиль
Теги: двигателя, регулятор, стиральной, машины, Алиэкспресс, оборотов, как, подключитьсхемареверс, помощью, подключения, схему

Источник: cavmag.ru

Регуляторы оборотов болгарок

Углошлифовальная машина Bosch GWS 9-125 S с регулировкой оборотов. Фото ВсеИнструменты.ру

Необходимость выполнения одним видом электроинструмента работ, требующих изменения установленных основных характеристик, приводит к оснащению его дополнительными устройствами. Так, например, болгарка с регулятором оборотов, в частности, угловая шлифмашинка Makita 9562 CVH и немецкая AEG WS13-125XE, значительно повышает свои функциональные возможности. Более подробную информацию об особенностях эксплуатации УШМ с регулятором оборотов найдете в данном разделе.

Диммер или регулятор напряжения, мощности и оборотов коллекторного двигателя 2000W. Aliexpress

• Видеоверсия статьи
• Что из себя представляет регулировка скорости вращения, как работает, нужна ли и зачем
• Полезное видео
• С обратной связью
• Устройство, электросхема болгарки с регулятором скорости вращения
• Другие функции: плавный пуск и не только
• Достоинства универсальных УШМ
• Критерии выбора УШМ с электронным регулятором частоты вращения
• Сделать своими руками внешний регулятор без потери мощности
• На симисторе ВТА-16-200 и тиристоре
• Где купить

Видеоверсия статьи

Что из себя представляет регулировка скорости вращения, как работает, нужна ли и зачем

В простейшем варианте частоту вращения можно менять с помощью устройства регулировки мощности, в основе которого заложен принцип переменного сопротивления. То есть, по большому счету это обыкновенный реостат. Многие пользователи используют его на бытовых болгарках при проведении полировальных, шлифовальных работ с мягкими материалами, где на низких оборотах можно добиться качественного результата.

Типовая электрическая схема регулятора оборотов. Источник фото здесь

Однако, применение такого устройства увеличивает риск перегрева болгарки, так как возникают перегрузки на пониженных оборотах. Целесообразность оснащения бытовых болгарок регулятором мощности по этой причине вызывает большие сомнения.

Профессиональные, мощные болгарки, комплектуются более сложным техническим устройством для регулировки оборотов, в основе которого заложена электронная схема. Наличие функции поддержки частоты вращения при изменении нагрузки является его отличительной чертой. Цены на такие болгарки намного выше, чем на обычные бытовые.

Полезное видео

С обратной связью

В систему поддержания оборотов болгарок профессионального типа при регулировании входит датчик, считывающий частоту вращения. Входящий в конструкцию датчика магнит подает сигнал на электронное регулирующее устройство, в котором сообщаются данные о величине частоты вращения. Электронный блок реагирует соответствующим образом, повышая силу тока в обмотках электропривода при увеличении нагрузки (уменьшении оборотов). Такая обратная связь таходатчика и электронного блока происходит непрерывно и поддерживает стабильную частоту вращения на разных режимах работы УШМ.

Устройство, электросхема болгарки с регулятором скорости вращения

Заводской регулятор оборотов находится внутри корпуса болгарки и встраивается в электрическую схему следующим образом:

Схема подключения регулятора. Источник здесь

Схема подключения достаточно проста: красный провод соединяется с одним из контактов выключателя, синий провод через второй контакт пускового устройства подключается к одной из двух обмоток статора, а черный провод непосредственно замыкается на другой обмотке.

При подключении регулятора, изготовленного своими руками или готового, приобретенного в магазине к болгарке, где он не предусмотрен производителем, далеко не всегда возможно уместить его внутри корпуса. Практика показывает примеры выполнения регулятора отдельным блоком в разрыв сетевого кабеля. Пользователи выполняют его в виде мобильного универсального устройства, который применим для других видов электроинструмента (дрель, перфоратор).

Другие функции: плавный пуск и не только

УШМ (болгарка) MAKITA 9565CVK с плавным пуском и регулировкой оборотов. Фото 220Вольт

Кроме устройства регулировки оборотов и их электронной стабилизации, которые повышают спектр выполняемых работ, болгарка может оснащаться другими полезными опциями.

• Устройство плавного пуска позволяет уменьшить дополнительные усилия со стороны пользователя, так как динамические нагрузки, возникающие от резкого набора оборотов шпинделя, сильно этому способствуют. Особенно важна установка плавного пуска для мощных болгарок, обладающих большой инерционной массой. Повышение комфортности при работе, снижение риска получить травму, повышение надежности работы узлов и деталей обеспечивается данной опцией.
• Механизм автоматической балансировки снижает вибрацию и биение, которая возникает из-за неравномерного износа рабочего инструмента.
• Защита от заклинивания, которая отключает подачу тока к обмоткам болгарки во время непредвиденной принудительной остановки электропривода. Предотвращает перегрев мотора и выход его из строя.
• С целью снижения травматизма, например, при внезапном отключении электроэнергии, затем таком же неожиданном включении, устанавливается защита от повторного запуска. Болгарка после отключения снова войдет в рабочий режим только после нажатия пользователем на фиксатор защиты.
• Если характер работ не позволяет долго дожидаться остановки вращающегося шпинделя, то дополнительная опция торможения поможет остановить его максимально быстро.
• Проблемы, возникающие при замене рабочего инструмента, даже при использовании специального ключа, решаются применением специальной быстрозажимной гайки. Она позволяет сменить оснастку за максимально короткое время.

Достоинства универсальных УШМ

УШМ (болгарка) METABO WEV 10-125 Quick 600388000 (в коробке). Фото 220Вольт

Не всегда обычной болгаркой без дополнительных опций удается решить задачу по обработке некоторых видов материалов, рабочий инструмент не приспособлен для эффективной работы на оборотах, которые выдает болгарка без регулятора скорости. Особенно остро проблема выбора нужных режимов стоит перед пользователями, занимающимися шлифовкой, зачисткой, полировкой различных материалов. Для выполнения работ иногда приходится искать другой инструмент с подходящими характеристиками.

Универсальность УШМ с регулировкой числа оборотов как раз состоит в возможности задавать самостоятельно скорость вращения, например, кордщеток при зачистке. При выполнении шлифовальных операций увеличивается пятно контакта между рабочим инструментом и обрабатываемой поверхностью, что требует применения болгарок повышенной мощности. Такие болгарки с установленными на них дополнительными опциями выполняют практически любой вид работ с различными материалами.

Критерии выбора УШМ с электронным регулятором частоты вращения

Болгарка с электронным регулятором оборотов далеко не дешевый вариант приобретения. Следует четко представлять объем работ, при выполнении которых понадобится изменение скорости вращения рабочего инструмента. Убедившись в обоснованности покупки болгарки с такой опцией, подбираются технические характеристики УШМ в сочетании с возможностями электронного блока регулирования влиять на подбор режима работы. Подробную информацию о критериях выбора можно найти по ссылке «Выбираем болгарку с регулировкой оборотов».

Сделать своими руками внешний регулятор без потери мощности

Пользователи болгарок, на которых не установлен регулятор оборотов, сталкиваются с работами, качество которых можно улучшить обработкой на меньших, чем предусмотрено техническими данными частотах вращения. Расширить функционал болгарки можно установкой этой опции самостоятельно, своими руками.

В зависимости от характера выполняемых работ можно установить более простой регулятор мощности или сложный электронный прибор с обратной связью, которая обеспечит поддержку выбранной величины оборотов без потери мощности. Информацию о способах установки можно найти в статье по ссылке «Регулятор оборотов болгарки своими руками». В случае возникновения неисправностей в механизме следует ознакомиться с информацией, представленной в статье «Ремонт оборотов болгарок своими руками».

На симисторе ВТА-16-200 и тиристоре

Основными элементами регуляторов мощности являются полупроводниковые приборы – симисторы и тиристоры. Их легко купить в специализированных магазинах, также как и другие элементы, входящие в схему – резисторы и конденсаторы. Пользователь, имеющий навыки изготовления электронных плат, может сделать регулятор своими руками. Вариант покупки готового регулятора также популярен у желающих установить его на болгарку.

Схема регулятора на микросхеме U2010B. Источник фото здесь

Некоторые микросхемы, выступающие в качестве основного компонента электронного блока регулировки оборотов, работая совместно с датчиком, считывающим величину оборотов, обеспечивают поддержание нужных оборотов без потери мощности. Такую схему выполнить своими руками без знаний электроники достаточно сложно. Однако существуют микросхемы, например, U2010B, где для работы наличие таходатчика не требуется. Такое устройство можно пробрести в магазине и вставить в электрическую схему болгарки не представит большого труда.

Где купить

Приобрести механизм регулировки оборотов двигателя для установки или замены возможно у сотрудников компании, собранные в отдельном разделе нашего сайта. Кроме этого, посетителей сайта могут заинтересовать предприятия, предлагающие широкий выбор электроинструмента с регулировкой оборотов. Универсальные устройства реализуются специалистами компаний, которые собраны в разделе «Где купить УШМ с регулировкой оборотов».

Источник: kovka-svarka.net

Регулятор скорости и плавный пуск на болгарку своими руками

Как правило, бюджетные угловые шлифовальные машины (УШМ), в народе называемые болгаркой, не имеют в своей конструкции регулируемые электронные модули, к которым относятся регулятор оборотов двигателя и плавный пуск. Владельцы таких болгарок со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно произвести доработку УШМ, установив на нее самодельные приспособления.

Для чего нужен регулятор оборотов и плавный пуск

При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.

Именно из-за таких скачкообразных повышений оборотов двигателя чаще всего выходит из строя механика аппарата.

Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ:

• при шлифовке или полировке каких-либо поверхностей;
• при установке инструмента большого диаметра;
• для резки некоторых материалов.

Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.

Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.

Схема самодельного регулятора

Одна из самых популярных схем для плавного пуска двигателя болгарки с возможностью регулировки оборотов представлена ниже.

Основой данного регулятора являются микросхема КР118ПМ1, а также симисторы, являющиеся силовой частью устройства. Используя эту схему, можно изготовить регулятор мощности своими руками, даже не имея специальных знаний в радиоэлектронике. Главное, чтобы вы умели пользоваться паяльником.

Данный блок работает следующим образом.

1. После нажатия на кнопку запуска агрегата электрический ток начинает поступать, в первую очередь, на микросхему (DA1).
2. Управляющий конденсатор начинает плавно заряжаться и через некоторое время набирает нужную величину напряжения. Благодаря этому, открывание тиристоров в микросхеме происходит с некоторой задержкой. Она зависит от времени, которое требуется для полного заряда конденсатора.
3. Поскольку симистор VS1 находится под управлением теристоров микросхемы, то он открывается так же плавно.

Вышеописанные процессы происходят периодами, которые сокращаются с каждым разом. Поэтому напряжение, подаваемое на обмотки двигателя, нарастает не скачкообразно, а медленно, в результате чего происходит плавный старт болгарки.

От емкости конденсатора C2 зависит время набора электромотором полных оборотов. Емкость конденсатора в 47 мкФ позволяет запустить двигатель за 2 секунды. Когда происходит выключение УШМ, разряд конденсатора C1 осуществляется с помощью резистора R1 на 60 кОМ за 3 секунды, после чего данный электронный модуль снова готов к пуску.

Если резистор R1 заменить на переменный, то вы получите регулятор скорости, который позволит уменьшать обороты двигателя.

Важно, чтобы симистор VS1 имел следующие характеристики:

• минимальная сила тока, на которую он рассчитан, должна быть 25 А;
• симистор должен быть рассчитан на максимальное напряжение 400 В.

Данная схема и регуляторы, сделанные по ней, были неоднократно испытаны многими мастерами на болгарках мощностью до 2000 Ватт. Стоит отметить, что данное устройство, благодаря микросхеме КР118ПМ1, рассчитано на мощность до 5000 Вт. Так что у него есть немалый запас прочности.

В идеале, чтобы спаять регулятор оборотов для болгарки, потребуется нарисовать печатную плату, вытравить контакты кислотой и затем пролудить их, просверлить отверстия и припаять радиодетали. Но все можно сделать проще:

• спаяйте все детали схемы на весу, то есть ножка к ножке;
• к симистору прикрепите радиатор (можно сделать из листового алюминия).

Спаянный таким образом регулятор будет занимать меньше места, и его можно легко разместить в корпусе болгарки.

Как подключить к болгарке регулятор

Для подключения самодельного регулятора мощности не требуется особых знаний, и любой домашний мастер справится с этой задачей. Устанавливается модуль в разрыв одного провода, через который идет питание на болгарку. То есть один провод остается целым, а в разрыв второго впаивается регулятор.

Таким же образом можно подключить и заводской регулятор мощности стоимостью около 150 руб., который часто приобретается мастерами в Китае.

Если места в болгарке очень мало, то регулятор можно разместить снаружи инструмента, как показано на следующем фото.

Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.

1. Приобретите в магазине электротоваров распределительную коробку (подойдет с размерами 65х65х50 мм).

2. Также следует купить наружную розетку небольших размеров и сетевой кабель с электрической вилкой.

3. В боковой стенке распределительной коробки просверлите отверстие для вставки в него регулятора переменного резистора.
4. Плата заводского регулятора или самодельное устройство размещается внутри распределительной коробки. Все выступающие части в коробке, мешающие монтажу, можно срезать.

5. Розетку следует закрепить на крышке распределительной коробки, предварительно протянув провода внутрь последней.

6. На рисунке выше можно увидеть, что провода сетевого кабеля касаются радиатора, который при работе нагревается. Поэтому на него одета трубка из ПВХ. Но лучше, если просверлить для сетевого кабеля отверстие в другом месте, чтобы исключить контакт его с радиатором.

Подсоединяется регулятор так, как было описано выше – на разрыве одного из проводов питающего кабеля.

На следующих фото показано, как будет выглядеть готовая розетка, имеющая встроенный регулятор оборотов болгарки, которую можно использовать и для других электроприборов.

Вместо распределительной коробки можно использовать любой пластиковый корпус подходящего размера. Также короб можно изготовить самостоятельно, склеив куски пластика клеевым пистолетом.
