Не плохая замена обычным выключателям – сенсорные выключатели Livolo. Представляет собой небольшую сенсорную панель с парой кнопок (ну точнее, это просто два кружка изображающих кнопки, иначе какая это сенсорная панель). Отлично впишется в любой интерьер. Выглядит намного лучше чем наши обычные выключатели. Панель защищена от царапин, а также от воды.
Так что ее спокойно можно мыть. Имеют подсветку, так что искать их в темноте вам не придется. Рассчитаны он на 100 000 операций вкл/выкл. В общем прослужит долго. Ну и при желании данным переключателем можно управлять при помощи пульта от той же фирмы Livolo (продается отдельно).
Сенсорные выключатели Livolo с Aliexpress

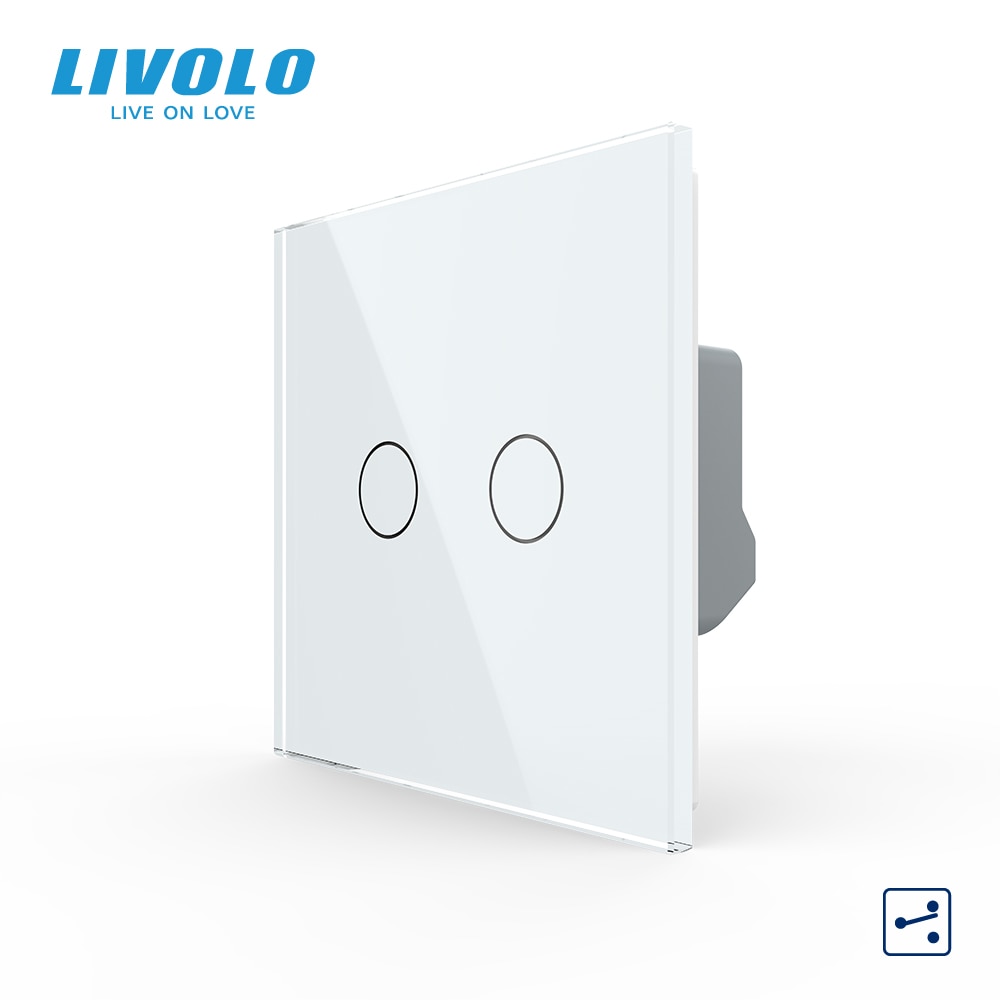

Сенсорный переключатель Livolo — 2 клавиши (7 цветов)
Aliexpress
Сенсорный выключатель света с Алиэкспресс! #109 Установка! Лучший обзор! Товары из Китая!
as of 06.04.2023 17:08
Заказал два но продавец отправил один. Хорошо что видео распаковки снимал. Продавец дополнительно выслал ещё один, но не без помощи али. Дороговато, но работает хорошо
Источник: ali-guide.ru
Как подключить сенсорный выключатель
Сегодня все более популярными становятся сенсорные выключатели света. Сложилось такое мнение, что для их подключения обязательно нужен мастер. Это не так, ниже будет подробно описан процесс монтажа сенсорного выключателя.
Выбор сенсорного выключателя
Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:
- Сколько источников света будет подключено к выключателю.
- Учитывать температуру и количество влаги в помещении.
- Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.
Виды сенсорных выключателей
Существует много разновидностей сенсорных выключателей. Подробней о каждом:
- Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
- Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
- Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
- Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.
На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.
Устройство автоматического выключателя
Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.
Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.
Монтаж сенсорных выключателей
По сути, подключение автоматического выключателя ничем не отличается от обычного клавишного, вы без особых усилий установите сенсорный выключатель своими руками. Данный процесс можно изучить в статье: Как подключить выключатель света.
Источник: samoremont.com
Сенсорный выключатель на базе esp8266
Сегодня в обзоре сенсорный выключатель в комплекте с радио пультом.
Скажу сразу что мне очень понравилась тактильная отдача при включении или выключении.
Внешний вид и характеристики
Поставляется выключатель в картонной коробке.
Внутри выключатель, инструкция и винты крепления. Отдельно от коробки был пульт управления с 4 кнопками.
Лицевая панель выполнена из закаленного стекла
Характеристики выключателя:
Модель: VR-WIFI-D01
Количество каналов управления: 1. Есть так же 2 или 3 канала.
Размеры: 86 × 86 × 34 мм
Вес: 0,2 кг
Максимальный ток: 10А на канал
Источник питания: 110V — 240V
Мощность: 3-1000 Вт на канал
Частота RF: 433,92 МГц
Необходима нулевая линия!
Выключатель свободно помещается в российские подрозетники любых размеров
Подключение к Tuya
С этим все просто — подаем питание на выключатель, он начинает мигать, жмем в приложении TuyaSmart + и выбираем «Переключатель», после чего вводим пароль от wifi и через несколько секунд им можно управлять из приложения
Привязка кнопок пульта
Чтобы привязать кнопки пульта для управления нужно зажать сенсор на несколько секунд, пока выключатель не издаст звуковой сигнал. После этого отпускаем сенсор и жмем нужную кнопку на пульте. И все, теперь эта кнопка будет включать и выключать выбранную линию.
Чтобы отвязать пульт от выключателя и очистить память нужно зажать сенсор на несколько секунд, пока выключатель не издаст звуковой сигнал, и, не отпуская, дождаться второго сигнала. Затем отпустить сенсор и нажать кнопку на пульте. Выключатель «забудет» пульт (или пульты) полностью, независимо от количества привязанных кнопок.
Что внутри
Сняв лицевую панель видна плата с тач сенсором и посадочные места под дополнительные два.
Так же видны контакты для перепрошивки: TX, RX, GPIO0, GND и VCC
Можно прошить, сняв только лицевую панель.
Поддев плату снизу она легко снимется.
Виден модуль TYWE3S, резонатор для радио и зуммер
Распиновка модуля TYWE3S:
Внутри, в корпусе, осталась плата с силовой частью.
К корпусу она прикреплена тремя винтами.
С обратной стороны видно реле Fanhar W11-1A2STE на 10 А
Именно оно издает приятные тактильные ощущения на корпус выключателя, от чего при включении или выключении можно почувствовать отдачу.
Альтернативная прошивка
Так как все контакты в легкой доступности, процесс прошивки не составит труда.
Необходимо подключиться любым USB to TTL адаптером к модулю TYWE3S по следующей схеме:
3.3V к 3.3V TYWE3S
GND к GND TYWE3S
RX к TX TYWE3S
TX к RX TYWE3S
Так же подключаем GPIO0 к GND на время прошивки
Предварительно делаем бэкап родной прошивки! На всякий случай.
И можно заливать любую прошивку. Вот конфиг для ESPHome:
esphome: name: vrey_switch platform: ESP8266 board: esp01_1m wifi: ssid: «wifi» password: «wifipass» api: password: ‘apipass’ ota: password: ‘otapass’ logger: status_led: pin: GPIO16 output: — platform: gpio pin: 15 id: gpio15 light: — platform: binary name: «light_gpio15» id: light_gpio15 output: gpio15 binary_sensor: — platform: gpio pin: 5 name: gpio5 id: gpio5 on_release: then: — light.toggle: light_gpio15 sensor: — platform: wifi_signal name: «vrey_switch_wifi» update_interval: 60s
И добавляем в Home Assistant через Интеграции
Независимо от прошивки, при возобновлении электроэнергии выключатель держит линию выключенной. Если нужно чтобы был включен при загрузке, в ESPHome это легко делается добавлением restore_mode: ALWAYS_ON в light
Так же независимо от прошивки сохраняется функциональность привязки и управления RF пультом
