Сразу предупреждаю, что у меня это первый опыт с флюсами с Aliexpress и все тюбики покупались по принципу, увидел в чужом видео и купил. А зачем? Потому что кто-то похвалил.

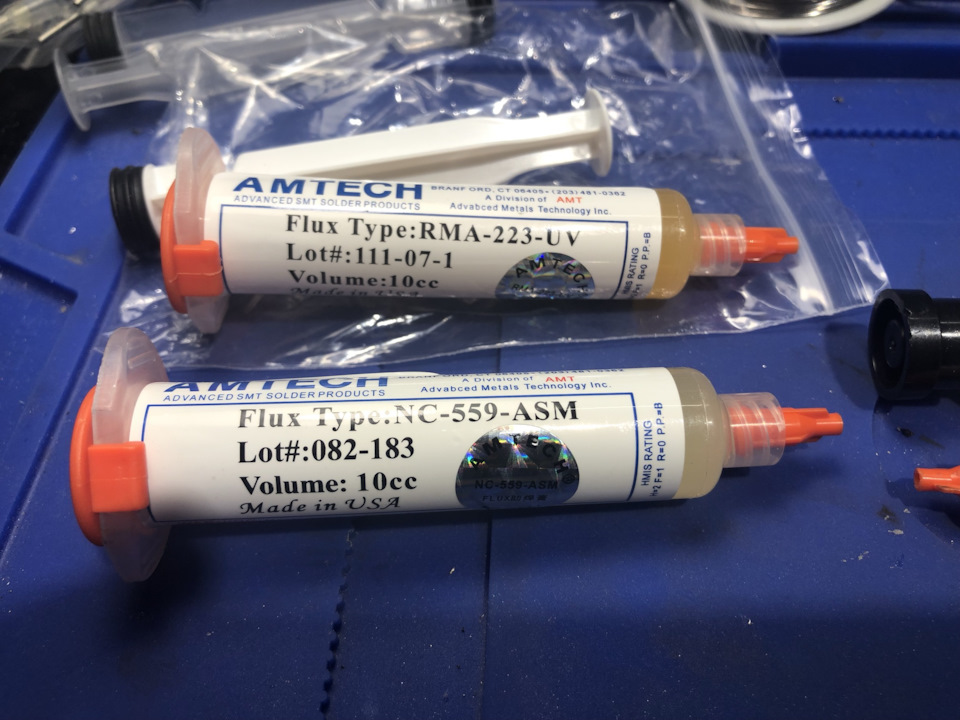

Так вышло с двумя видами флюса под маркой Amtech RMA-223-UV и NC-559-ASM, которые я заказал у двух разных продавцов, получил и положил в коробочку, к паяльникам, припоям и всякой такой фигне, которую не отрывал года два.
И вот вчера, я стал разбираться с копией приемника Malahit DSP SDR и там выплыла такая тема, что нужно покупать дополнительную плату, которую можно взять в сборе или спаять самому.
Нужна она для улучшения приема в одном из диапазонов, стоит 4тр если брать в сборе, а саму плату без компонентов можно купить за 300р и список запчастей там не особо большой, думаю в целом, там не более 2тр выйдет, а то и дешевле. Но для этого, нужно уметь паять.
Полгода назад я выеживался с выбором самого офигенного паяльника и после этого покупать плату в сборе, не просто «не спортивно».
КАК ПАЯТЬ БЕЗ ПАЯЛЬНИКА 2 — ОБЗОР ПАЯЛЬНОЙ ПАСТЫ ИЗ КИТАЯ. АЛИЭКСПРЕСС
Но вот, чего у меня не было, так это уверенности в собственных силах. И я решил потренироваться на кошках, спаять, купленный набор для сборки генератора сигналов

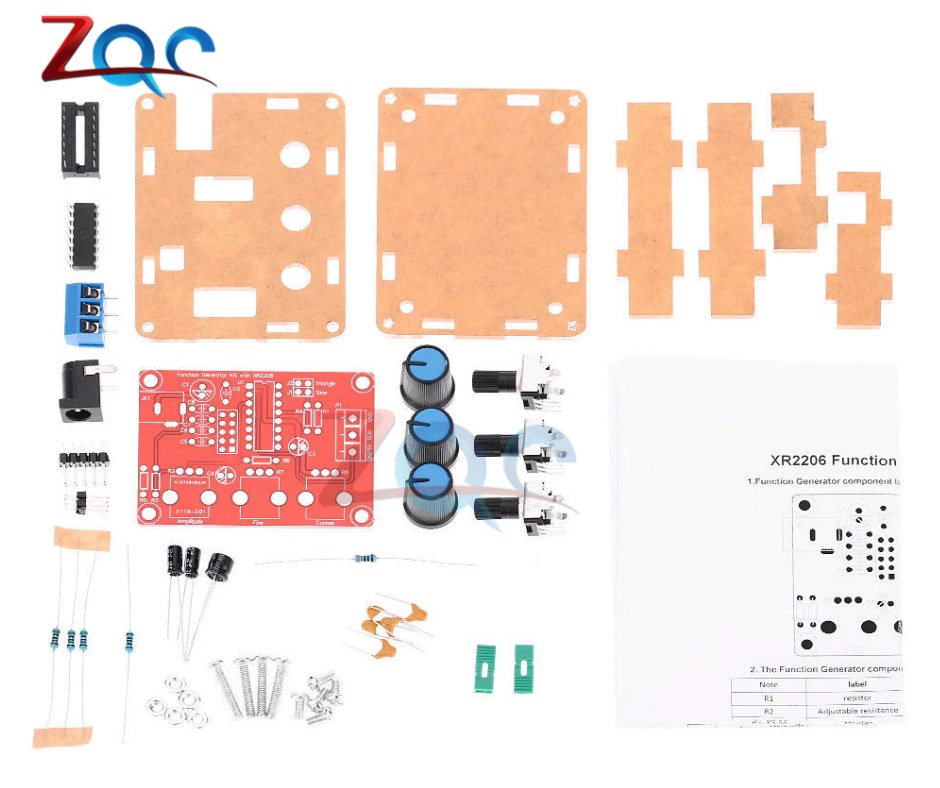

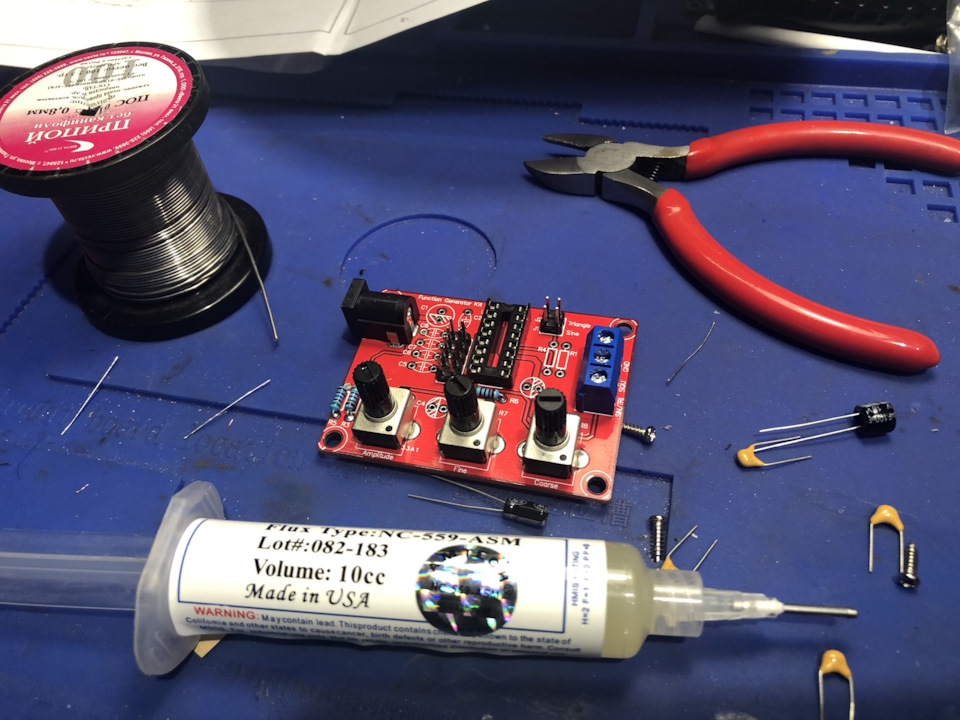

набор генератора сигналов
Ранее я ничего кроме канифоли не использовал, потому что не разбирался толком во всех этих флюсах, а тут вот решил попробовать и взял наобум первый попавшийся.
Полный размер
Решил попробовать 559
Стал постепенно втыкать детали, запаивать их аккуратно.
Полный размер

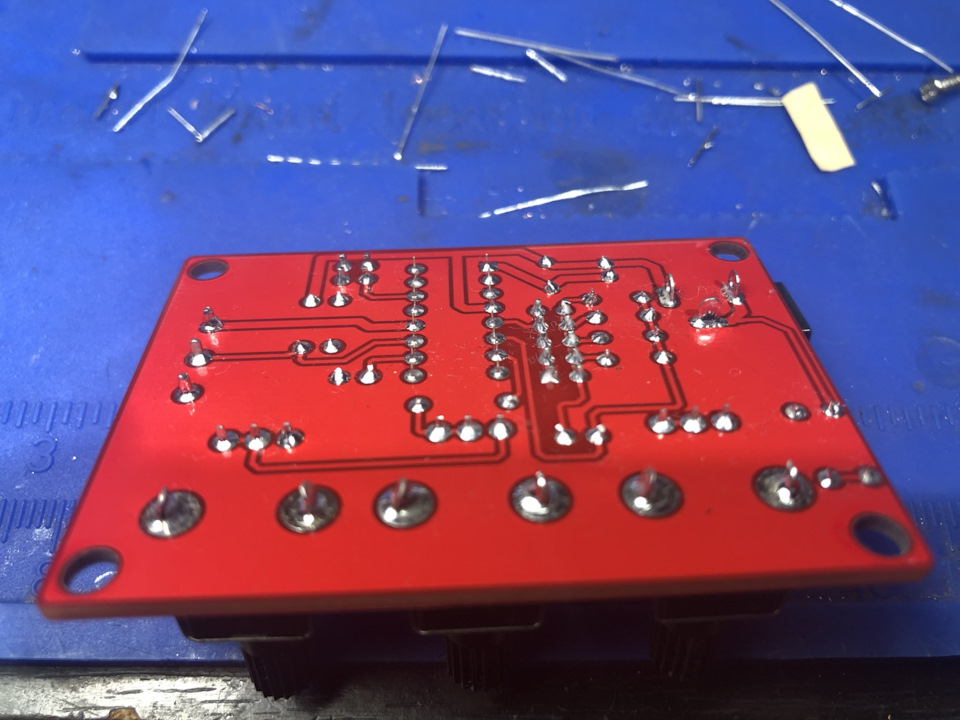

Начал с самых крупных
Начал с самых крупных
Полный размер
Потом перешел к более мелким
Потом перешел к более мелким.
Полный размер
Потом отмыл флюс спиртом
Потом отмыл плату от флюса и посмотрел на результат.
Надо сказать, что ни разу в жизни, я не получал такого удовольствия от пайки плат, как сегодня, при использовании флюса вместо канифоли.
Достаточно было просто ткнуть жалом паяльника в нужное место, обмазанное флюсом, как припой сам занимал самое оптимальное положение. Это было просто чудо-чудное.
Полный размер

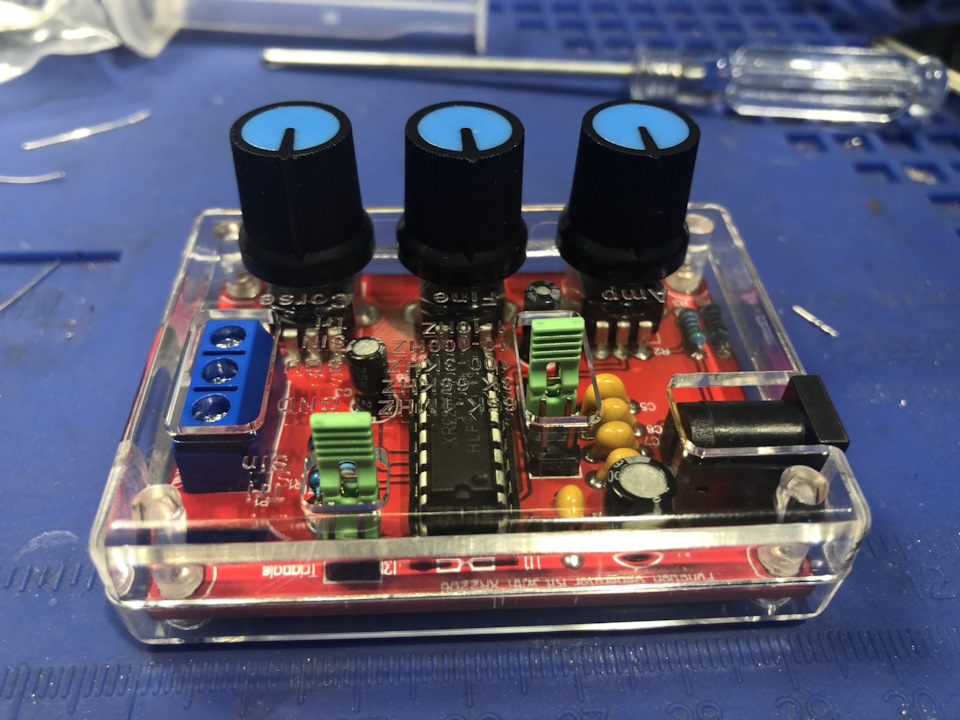

Итог моих трудов
Коробочку собрал, а мог бы так и весь день паять.
Полный размер

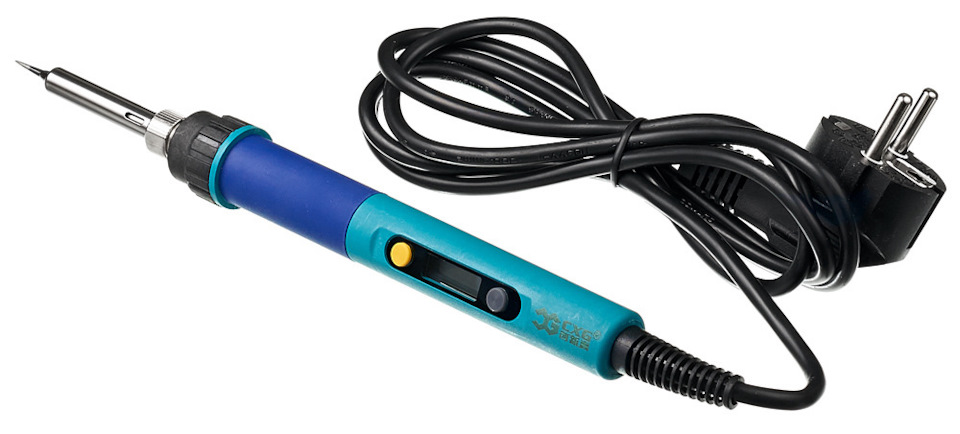

Паяльник использовал cxg 936d
Кстати, паяльник почему-то использую cxg 936d. Хотя есть куча остальных, в том числе, более продвинутый QUICKO T12-952. Но, видимо, мне просто лень доставать его из коробки.
И черт меня дернул, посмотреть видос HAM Radio про флюсы, которые он использует.
Там в конце, он проводил тесты на куске окислившейся платы, что я решил повторить.
Взял все свои шприцы, тюбики и пузырьки с кислотой и тоже поигрался с куском текстолита.
Полный размер

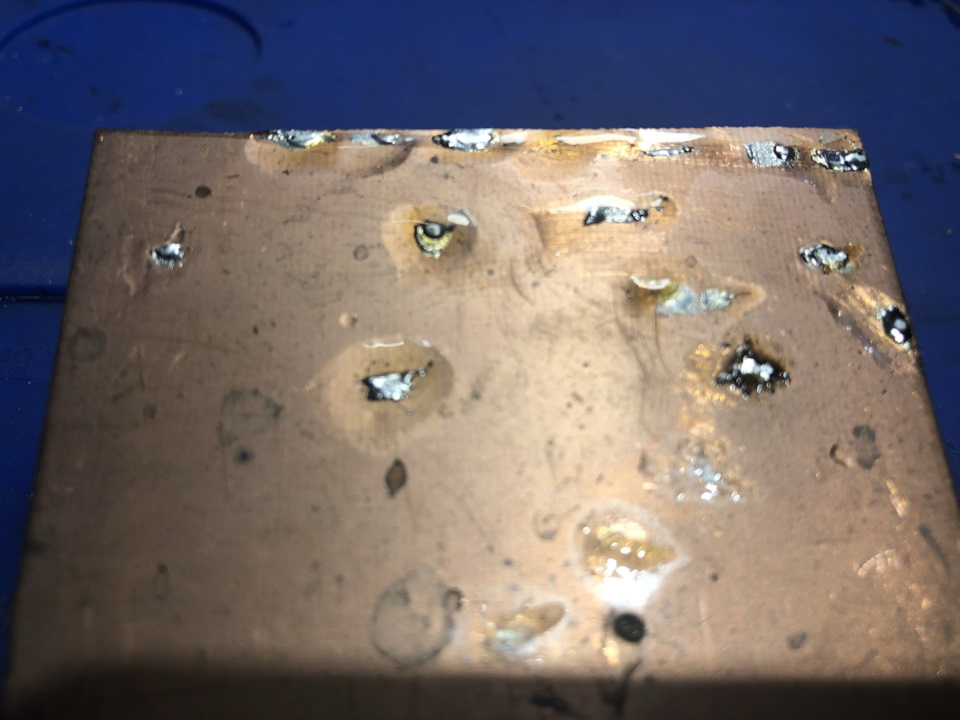

результат моих тестов
Оказалось, что окислившийся текстолит смог осилить только кислотный припой из Леруа Мерлен, какой-то ФТС с салициловой кислотой, сьедающий медное жало паяльника и тот самый NC-559-ASM, которым я паял ранее, что приезал в первой посылке.
Полный размер
Первая посылка

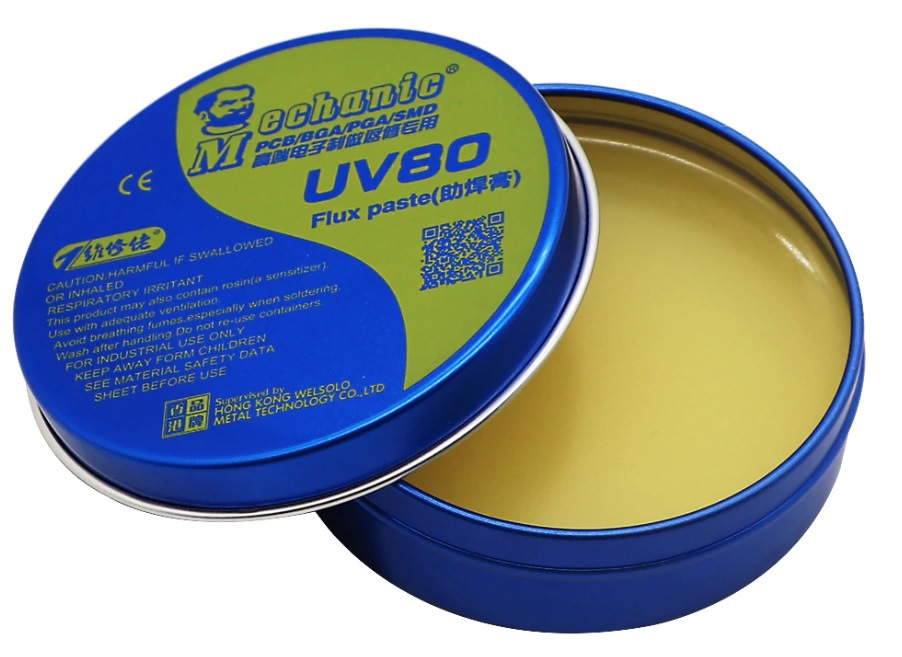

А все остальные припои, в том числе поддельный Mechanic UV80,
Плохая подделка
(на самом деле, паста должна выглядеть примерно так и по корпусу и по цвету состава)
Полный размер
Оригинал или хорошая подделка
Amtech RMA-223-UV двух видов, и зеленый NC-559-ASM-UV выступили очень посредственно.
Полный размер
Вторая посылка
Тот Amtech RMA-223-UV, что приехал в первой посылке, еще более менее смог припаяться к более менее чистому металлу, а Mechanic UV80 сделал это с более серьезными усилиями.
Получается, что у меня из кучи флюсов, реально работающий только один шприц и стал судорожно смотреть видосы, на тему покупки флюса на али и вообще. И нарвался на данное видео.
Видео частично подтвердило мои подозрения, что NC-559-ASM-UV хорошо паяет (он там кстати, не зеленый, а как у меня в первой посылке), а вот Amtech RMA-223-UV, паяет совсем плохо. Стал читать комментарии под видео и нашел еще одно интересное мнение.
(дальше я разношу сплетни, но все это очень занятно)
Оказывается Amtech RMA-223-UV вовсе не должен был работать по окислам, потому что данный флюс, в отличие от NC-559-ASM-UV, позиционируется (кем? производителем подделок из Китая?), как «флюс для демонтажа», которые должен наоборот, препятствовать растеканию припоя по плате.
Получается, что тот флюс Amtech RMA-223-UV, который приехал в первой посылке, он наоборот, не очень хорошо выполнял свои функции и припой там прилипал к плате, а вот тот что во второй, он наиболее хорошо подходил именно для демонтажа, как и второй тюбик NC-559-ASM-UV, тот что зеленого цвета? Мой мозг почти взорвался.
Сразу стало интересно почитать про данные флюсы, что называется, в первоисточнике. Или рядом с ним.
Нашел статью про данную марку и оказалось, что все что маркируется подобным образом как Amtech RMA-223-UV, не является флюсом, а всегда было паяльной пастой. Т.е. флюс + порошковый припой, типа того, что я купил под брендом Mechanic (и ни разу не использовал).
Получается, китайский производитель подделок, пошел дальше в развитии флюсов под маркой Amtech и специально выпустил флюс RMA-223-UV, который не паяет, а наоборот, позволяет более комфортно выпаивать детали с плат. Очень интересное мнение. Мне понравилось. Как с этой мыслью теперь заснуть?
Вывод для себя сделал такой. Забыть про данную марку, если хочется получить качество (пайка BGA), либо пользоваться и радоваться, что оно хорошо выполняет свои (разнообразные) функции и стоит дешево.
Есть разные типы подделок под паяльные флюсы и нужно просто выбрать для себя варианты для каждой задачи и если все устраивает, то сразу купить у того же продавца пару-тройку тюбиков про запас. Иначе, через некоторое время придется снова заниматься тестированием флюсов. И не удивлюсь, если старые результаты станут не актуальными. Потому что в Китае научились бодяжить паяльные пасты, как нигде.
Один и тот же флюс NC-559-ASM-UV, в одинаковой упаковке, может быть как более светлого цвета и прекрасно паять, так и чуть желтее и не паять вообще или оставлять после нагрева коричневый след, как от канифоли. При этом, флюс от Mechanic UV80, он в оригинале наоборот должен быть темнее, чем подделка, которая паяет хуже. Как в таких условиях проводить тесты, совершенно непонятно.
Лично я, затарился флюсами на несколько лет вперед и учитывая нетребовательность задач, которыми я занимаюсь, к качеству флюса, можно более не заморачиваться с выбором флюса, а докупить еще немного 559 и 218, который судя по тестам, показывает в пайке такие же или более хорошие результаты.
И это было немного утомительно, смотреть все эти обзоры китайских флюсов. Но наиболее стабильный вариант по большинству обзоров показал флюс Kingbo RMA-218, который я сейчас и заказал у того же продавца, который мне прислал первую посылку. И нашел еще статью про то, что нужно брать Eakins NC-559-ASM-UV и это годный флюс, поэтому заказал еще и его (хотя почти уверен, что это тот, что у меня приехал в первой посылке). Подожду пока приедет и потом продолжу тесты.
В целом, получается что есть некий тип флюса, который производится каким-то заводом, упаковывается в шприцы или банки определенного формата. Его маркируют NC-559-ASM-UV и пишут разных производителей (Amtech, Eakins). Там обычно оранжевые заглушки с обеих сторон. Цвет светло желтый. Этот флюс хорошо справляется с убиранием окислов, скорее всего активный и требует смывания.
Им можно прекрасно паять как простые элементы с 2-3 ногами, так и некоторые микросхемы, где есть возможность визуального контроля качества пайки.
Но есть флюсы с тем же названием и в шприцах с черными заглушками, которые имеют совсем другой химический состав и свойства. Эти во всех тестах аутсайдеры и что 223 что 559, они имеют значительно более худшие свойства по очистке окислов. Но я попробовал применять 559 в зеленой упаковке для демонтажа микросхемы памяти со старой плашки PC133 и у меня получилось как демонтировать микросхему, так и запаять ее обратно, используя только этот флюс.
Полный размер

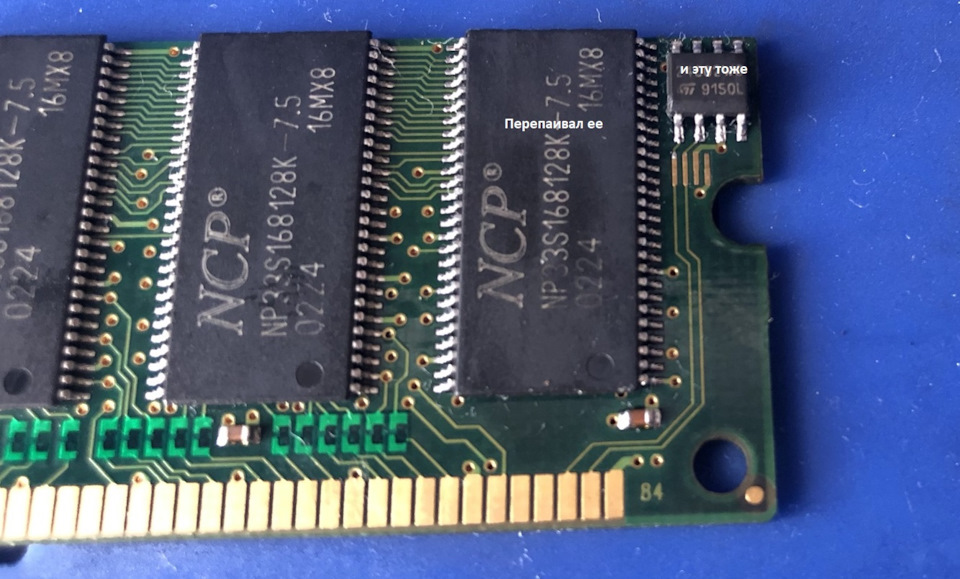

Перепаял два чипа справа
Грел только феном, без участия паяльника. В идеале, по таким ножкам можно было бы и паяльником пробежаться в конце. Но мне было интересно, как сработает флюс и родной припой.
Так что, каждому флюсу, свое применение и не все так плохо.
Отдельно стоит Kingbo RMA-218, который продается под своим названием и по отзывам имеет свойства не хуже, а даже лучше, чем «правильный» NC-559-ASM-UV. И если лень разбираться с многообразием предложений на али, именно Kingbo RMA-218 я бы рекомендовал для стандартных задач простой пайки.
Как только нужно припаять что-то из BGA или другое безногое, то мы идем на форумы профессионалов по ремонту ноутбуков и читаем их рекомендации по флюсам и местам для покупки. А также, по тому, как потом эти флюсы смывать.
Источник: www.drive2.ru
Паяльная паста
Доброго времени суток!
Появилась идея сделать несколько обзоров на инструмент/расходники купленных в Китае, и который используется длительный срок. Так сказать после боевых испытаний. Начнём !
Паяльная паста «mechanic xg-50»
Фото самой баночки
Изначально внутри её было не много, а так как пользуюсь порядочное количество времени то естественно фото количества пасты внутри банки не имею, но приблизительно пол объёма баночки заполнено.
Вот как выглядит её содержимое сейчас
Наношу её я специальным инструментом, без него никак
Специнструмент
Паста очень густая, не машется, а как бы «нашкрябывается» на место нанесения кусками
Пример нашкрябывания на провод ПВС 3х0,75
Паяется паста очень легко, достаточно нагреть паяльником 2-3 секунды
Результат залуживания провода
Подытожим: Я не профессиональный пайщик и даже не любитель. Пайкой занимаюсь не очень часто, в основном либо залуживание проводов, либо их сращивание.
Так как я криворукий то данные не хитрые процессы занимали у меня уйму времени и было решено облегчить свои муки покупкой не дорогой паяльной пасты.Температуру плавления не могу назвать так как пользуюсь простым паяльником без регулятора, состав мне тоже не особо важен. После сращивания проводов каждый раз проверяю на разрыв место спайки, обычно результат великолепный т.е. разорвать не получается. Из минусов только крайне неприятный запах (мне показался похожим на запах доширака с курицей) и густота. Если вы хотите облегчить себе работу такого же характера как я описал выше, то рекомендую к покупке. Если вы разбираетесь лучше меня и знаете наизусть состав своей любимой пасты и температуру её плавления, то вы молодец, просто этот обзор не для вас.
Добра вам!
Планирую купить +40 Добавить в избранное Обзор понравился +35 +62
- MECHANIC,
- MECHANIC XG-50,
- паяльная паста,
- сопутствующие товары для пайки
- 06 февраля 2019, 11:27
- автор: zzzoooxxx
- просмотры: 15282
Комментарии ( 84 )
- slavchan_t
- 06 февраля 2019, 11:30
Давненько ее не было в обзорах. Сохнет быстро. А если на морозе, так сразу за пять минут. После разбавления спиртом уже не то.
Смысла нет.
- Suhodrysh
- 06 февраля 2019, 12:10
А есть какие-то которые «на года»?
Как-то покупать на месяц не хочется 🙂
- alexel
- 08 февраля 2019, 13:16
Был у меня amtech оригинальный, в шприце, срок годности полгода, но и спустя год спокойно давился их шприца. Но почти 30 евро за шприц, сейчас смотрю свинцовых у них вообще в линейке для Европы нет. Ну и качество с этими механиками не сравнить.
- AlanderUA
- 06 февраля 2019, 12:50
И в каждом обзоре пишут — храните в холодильнике — не будет высыхать.
- DVANru
- 06 февраля 2019, 18:17
Врут! В холодильнике тоже сохнет.
- uZver
- 06 февраля 2019, 22:17
Вскрыл, немного использовал, потом положил в холодильник, через три месяца почти сухая. Без разбавления пользоваться невозможно.
- vlo
- 06 февраля 2019, 13:31
я ее флюсом бодяжу (kingbo rma-218 кажется). боль-менее.
но зачем она для пайки проводов — вот это вопрос…
- zzzoooxxx
- 06 февраля 2019, 14:04
Ну вот такой вот я извращенец) Люблю провода паять пастой
- Vairon
- 06 февраля 2019, 14:05
Зажигалкой на коленке дунуть, типа, быстрый ремонт ). Хотя, я бы предпочёл клеммник: вагу там, или под винт.
- rrrrex
- 06 февраля 2019, 20:35
Наушники тоже вагой будешь ремонтировать?
- Vairon
- 07 февраля 2019, 01:16
Нет, заменю провод ).
- Jaster
- 06 февраля 2019, 21:20
Абсолютно на 100% делаю так же и всё отлично работает годами…
- NikitosZs
- 06 февраля 2019, 13:37
Сохнет быстро. А если на морозе, так сразу за пять минут.
Поясните за мороз. В банке сохнет или что?
- AndyBig
- 06 февраля 2019, 15:35
На морозе она просто густеет 🙂
- uweroy
- 06 февраля 2019, 11:33
Если открыть, то засохнет за пару месяцев. Можно сказать для дома мало годится.
В идеале искать в шприце…
- Na4Fin
- 06 февраля 2019, 11:34
Если «перешкрябать» в шприц 10 кубов, то вполне себе нормально выдавливается. Использую для перепайки диодов на прожекторных платах. Гораздо удобнее, в разы сократилось количество КЗ после пайки.
Храню в холодильнике. За 1,5 года ничего не расслоилось на флюс и припой.
Товарищи, храните в холодильнике — не сохнет она даже в банке распечатанной (но закрытой, конечно). 1,5 года лежит у меня.
- zzzoooxxx
- 06 февраля 2019, 11:35
По поводу комментариев «открыть и скоро засохнет» пол года назад открыл её, консистенция не изменилась, свойства тоже.
- and361
- 06 февраля 2019, 11:38
блин. И чем ее разводить чтоб не так сохла?
Хотел купить, она нужна то раз в полгода 1 капля.(
- SiberK
- 06 февраля 2019, 12:13
Я её, когда подсохнет, разбодяживаю RMA-223. Вроде, норм.
- Paly4
- 06 февраля 2019, 15:22
но если не купить, то когда понадобится а ее нету…
хоть и раз в год
- Jaster
- 06 февраля 2019, 21:23
kingbo rma-218 бодяжу и всё прекрасно. У меня его 100-граммовая банка, так что на всё хватает на долгое время.
- New_Login
- 06 февраля 2019, 11:42
из пушки по воробьям. Паяльная паста предназначена совсем для другого. Купите нормальный флюс- он не сохнет и со своей задачей справляется лучше
- zzzoooxxx
- 06 февраля 2019, 11:49
Я же специально для таких как вы написал последние строки…
- eman
- 06 февраля 2019, 11:56
Привыкайте, коллега. Тут многие или читают через абзац, или не понимают прочитанного…
- uncle_sem
- 06 февраля 2019, 15:39
так именно прочитав последние строки и хочется порекомендовать непрофессионалу правильные методики и материалы для пайки. скажем, тот же RMA-218 вполне годится для залуживания проводов, главное мазать чуть-чуть.
- Wiking
- 06 февраля 2019, 12:16
А какой флюс нормальный? Я вот как то купил лаоа, он паяет здорово, но потом запаришся отмывать, использую только для выпаивания, проще отмыть)
- Esculap
- 06 февраля 2019, 14:01
Mechanic MCN-UV80 или UV50, ток не проводит…
Недавно был обзор.
- iG0Lka
- 06 февраля 2019, 14:12
+1
подтверждаю.
купил после вышеуказанного обзора.
Флюс радует. Нравится очень
До этого пользовался похожим, пахнущим парафином, этот при пайке слегка пахнет жывотным жиром.
Единственный отрицательный момент — не очень хорошо смывается уайтспиритом.
Паяю в основном всякую мелочь
- Kolosok
- 06 февраля 2019, 21:01
Присоединяюсь. После обзора купил и себе. Доставка, на удивление, быстрая.
Очень приятно паять с таким флюсом. Действительно, присутствует легкий запах животного жира. Расход небольшой, выгорает при пайке почти без остатка. Для эксперимента намазал на кусок фольгированного текстолита и оставил. За неделю выдержки никаких следов хим.реакции с медью или припоем.
Зачётный продукт.
- pepogr2
- 06 февраля 2019, 17:24
смотрите отечественые от Cyberflux, Rusflux
- GreyAlex
- 07 февраля 2019, 01:34
Ага… я тож паяю редко и в домашних условиях, искал замену ЛТИ и сосне.
Провел исследования:
Как я понимаю, самое крутое ERSA, KellerTT, Kster186, Martin но на них цены конские и это из серии профи флюсов.
Далее Fluxplus, Cyberflux, очень хотел, но чет вообще не продавали ни на ВК ни на ЧипДипе, будто обе фирмы ушли с рынка.
То что над откровенно Китайским УГ, сосной, ЛТИ, паяльным жиром, глицерином, собственно основные флюсы DIY:
Kingbo218, MechanicUV10, MechanicXG-50, MechanicNC559, LAOA-Жир.
Amtech даже не брал в учет, хз как добыть оригинал, когда везде подделки.
Самый нижний уровень, глицерины, жиры, ЛТИ, советуют от Смолтехнохим, но найти не смог.
Себе купил банку Kingbo218, видимо на всю жизнь хватит. Не знаю как проверить на оригинальность, если она вообще есть, но паять с ней после ЛТИ и сосны, это просто кайф. Но зараза липнет и отмывается не очень.
Как я понимаю, для отмывки лучше всего смешать изопропиловый спирт с бензином и драить место пайки.
В догонку по припоям, Asahi как я понимаю это самый топ вроде Японский, далее Kaina но много подделок, Laoa норм, Mechanic, Felder и опа, советуют припои из Рязани и Смоленска.
- pepogr2
- 07 февраля 2019, 17:06
Fluxplus, Cyberflux свободно в ЧиД покупаются
- FreeZLO
- 06 февраля 2019, 11:50
Прямо сейчас поеду с помощью этой пасты отремонтирую фонари на полуприцепе за бешенные деньги. Хорошая паста. Про bga конечно ничего не скажу.
- Shadow2091
- 06 февраля 2019, 11:53
Такая банка стоит уже полтора года открытой в ящике стола. Стала немного суше, но совершенно не критично, да и высыхает в основном только на стенках баночки. При необходимости я развожу ее флюсом rma 223. Становится чуть гуще, но даже удобнее для пайки навесным монтажом.
- henri2002
- 06 февраля 2019, 11:55
исправьте цену.
у вас цена за маленькую баночку, а в обзоре большего веса.
- zzzoooxxx
- 06 февраля 2019, 12:06
Цена берётся автоматически по ссылке, а по ссылке 3 разных веса.
- kirich
- 06 февраля 2019, 12:13
Цена берётся автоматически по ссылке
Что мешает вручную либо указать диапазон цен, либо стоимость обозреваемого варианта?
А то с толку сбивает.
- MaDerer
- 06 февраля 2019, 12:12
Присоединюсь и я к засохнетсрачу 🙂
Купил и я как то подобную пасту для спайки проводов. Паста понравилась, пользовался ей не часто, но буквально на днях открыл её, а она сверху что-то отвердела. Куда я пошел? Правильно, в гугл?
В итоге только сейчас, где то примерно через полгода после покупки я с удивлением узнаю, что её надо как верность невесте хранить в сухом прохладном месте.
Ну что же, «Окей, гугл. Чем разбавить засохшую паяльную пасту?». По результатам определились три метода: глицерин, керосин и Бог Электроники — СПИРТ. В общем я остановился на втором. Купил в магазине «керосин осветительный», плесканул малость и стал размешивать отверткой до однородной массы.
Вышло так, что с керосином я всё таки перестарался и паста вышла слишком жидкая.
В итоге она потеряла вязкость. На провода ложиться легко, но когда нагреваешь, часть пасты скатывается и спайка оказывается не столь качественной, как раньше. По консистенции пасту вполне можно поместить в шприц для нанесения на плату. Попробовал залудить дорожку… вышло несколько неравномерно.
Так что я и не могу, что после разбавления паста стала непригодной, но всё таки стала несколько хуже, чем при покупке.
Источник: mysku.club
Зачем нужна паяльная паста
Паяльная паста — это смесь припоя и флюса. Широко применяется для пайки SMD и планарных микросхем.
Она отличается от обычного проволочного припоя своей пастообразной формой.
Паста мягкая, и содержит в себе свинцовые микрошарики.
Поэтому, ее не стоит наносить пальцами. Лучше пользоваться зубочистками или лопатками. А ватные палочки неэффективны из-за того, что много в себя впитывают.
Еще паста продается в шприцах. В таком виде с помощью поршня можно точечно дозировать количество припоя на плату. Используйте иглу большого диаметра.
После нанесение пасты обязательно закрывайте ее, независимо от времени. Иначе шарики застынут в засохшем флюсе, и она потеряет свои свойства.
Какую пасту купить
Самый популярный производитель — это Mechanic. Продается в шприцах и баночках. Температура плавления 180 °C. Хранится при температуре от 0 до +10°C.
Кстати, диаметр шариков бывает меньше 20 микрон. Поэтому домашнее изготовление пасты сильно уступает заводскому методу.
С каким флюсом использовать
Спирто-канифоль и паяльный жир не подходят. Они много дымят и плохо смачивают поверхность шариков, которые сформировались после пасты. Лучше используйте пастообразные флюсы.
Их бюджетных вариантов подойдет RMA 223 или его высококачественные клоны.
Не покупайте флюсы дешевле 4$. Они слабые, плохо выполняют свои функции, дымят и не соответствуют качеству для BGA пайки.
Отечественный флюс Interflux (интерфлюкс) IF 8300.
Из дорогих и проверенных можно попробовать Martin HT00.0017.
Применение
Применяется в основном для BGA, SMD, восстановления контактов и пайки разъемов.
Температура плавления зависит от производителя. Обычно это до 200 °C.
Восстанавливать контакты можно за счет тех самых микрошариков. Они создают обширную залуженную поверхность под воздействием температуры.
Оторванные и слегка поврежденные пяточки восстанавливаются пастой.
Пастой можно паять что угодно, вопрос в целесообразности. Например, пайка проводов будет неэкономичной по сравнению с обычным припоем.
Хранение
В темном месте и всегда закрытой. Она может высохнуть, и восстановить ее прежние свойства можно с помощь флюса. Но былого качества уже не будет.
Изготовление в домашних условиях
Можно сделать свою пасту дома. Она не будет такой же по качеству, как заводская. Зато удобно наносить.
Источник: tyt-sxemi.ru
